Der LaserPecker LP5 nutzt eine fortschrittliche Galvanometer-Technologie zur Steuerung des Laserstrahls. Der erzeugte Strahl wird über Spiegel umgelenkt und präzise auf das Material fokussiert. Der effektive Gravurbereich wird von mehreren Faktoren bestimmt, darunter die maximale Bewegungsbahn des Galvanometers, die Position des Laseraustritts sowie die Brennweite der Feldlinse.
Die folgenden Abschnitte dienen dazu, den Arbeitsbereich des LP5 sowie die optimalen Betriebsparameter visuell und verständlich zu erläutern.
1. Mechanischer Bewegungsbereich des Lasers

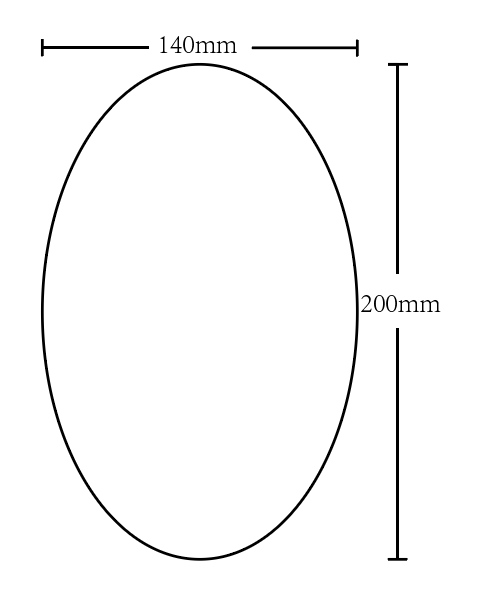

Vereinfacht gesagt wird ein Laser aus einem elektrischen Signal erzeugt, das nach dem Durchlaufen eines optischen Systems in Licht umgewandelt wird. Das Galvanometer des LP5 lenkt den Laserstrahl in einem bestimmten Winkel und projiziert ihn auf die Arbeitsfläche. Der maximal erreichbare mechanische Arbeitsbereich beträgt etwa 200 mm in der Höhe und 140 mm in der Breite (wie in der unten dargestellten Ellipse gezeigt).
2. Optimaler Gravurbereich
Aufgrund konstruktiver Einschränkungen kann der gesamte mechanische Bewegungsbereich (Ellipse: 200 mm × 140 mm) nicht vollständig für hochwertige Gravuren genutzt werden.
Während der Entwicklungs- und Testphase stellte das F&E-Team fest, dass ein rechteckiger Bereich von 160 mm × 120 mm die besten Gravurergebnisse liefert. In diesem Bereich kann es jedoch zu leicht unscharfen Kanten kommen.

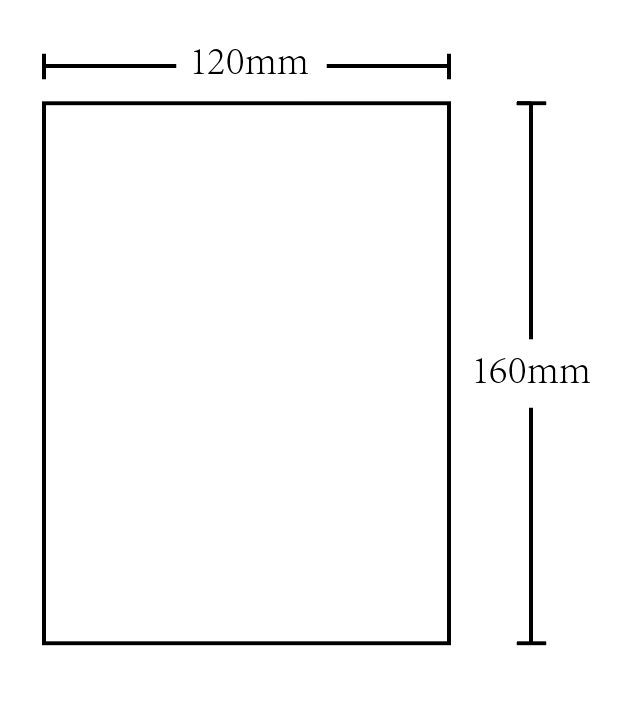

Unter Berücksichtigung der optischen Struktur und der effektiven Laserleistung wurde der optimale Gravurbereich auf 120 mm × 160 mm (Rechteck) festgelegt, wie in der folgenden Abbildung dargestellt.
3. Effektiver Gravurbereich

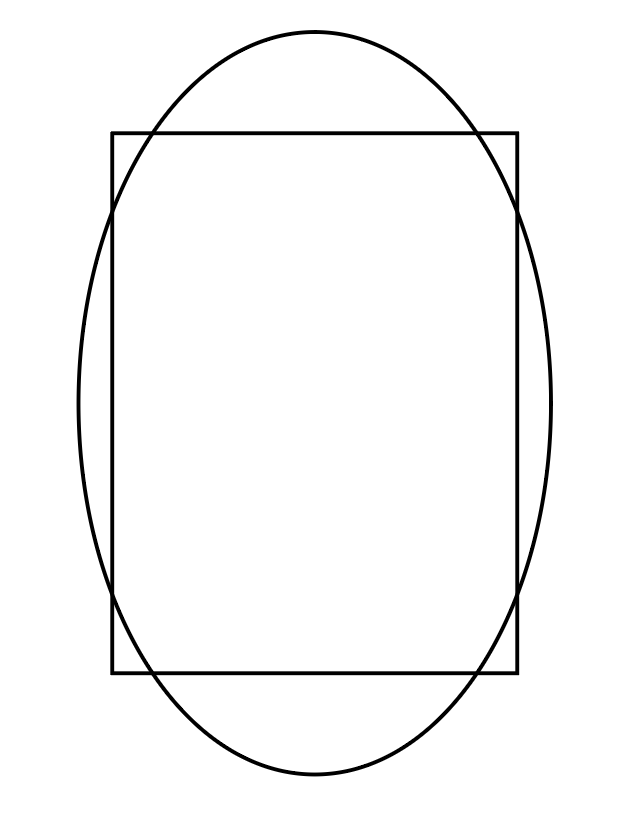

Der tatsächlich nutzbare Gravurbereich ergibt sich aus der Schnittmenge des theoretischen maximalen Bereichs (200 mm × 140 mm, Ellipse) und des optimalen rechteckigen Bereichs (160 mm × 120 mm).
4. Darstellung im Software-Arbeitsbereich
In der Software wird der Gravurbereich visuell durch verschiedene Rahmen dargestellt:
Roter Rahmen: 160 mm × 160 mm
Blauer Rahmen: 160 mm × 120 mm (abgerundetes Rechteck)
Für optimale Gravurergebnisse wird empfohlen, innerhalb des blauen Rahmens zu arbeiten. Der gelb markierte Bereich stellt den effektiv nutzbaren Gravurbereich dar. Vermeiden Sie insbesondere die Randbereiche, da es dort zu ungleichmäßigen Ergebnissen oder geringerer Gravurqualität kommen kann.
