Montage des LaserPecker LP5
1. Montage des elektrischen Standfußes
Befestigen Sie den elektrischen Standfuß mit dem Sechskantschlüssel H2.5 und den 4 M4-Schrauben an der Grundplatte.
Setzen Sie die Lasereinheit auf den elektrischen Standfuß und fixieren Sie diese, indem Sie die Rändelschraube im Uhrzeigersinn* festziehen.
Entfernen Sie die Linsenschutzabdeckung.
Stellen Sie sicher, dass Sie die Linsenschutzabdeckung vor jedem Gebrauch entfernen. Andernfalls blockiert die Abdeckung den Laserstrahl und kann beschädigt werden. Setzen Sie die Abdeckung bei längerer Nichtbenutzung wieder auf, um die Linse vor Staub zu schützen.
2. Montage der konischen Schutzabdeckung
Platzieren Sie die konische Schutzabdeckung unter der Lasereinheit. Befestigen Sie die Abdeckung, indem Sie die 2 Schrauben an der Oberseite festziehen (Vermeiden Sie es, die Linse zu berühren).
Befestigen Sie den Frontlichtfilter an der konischen Schutzabdeckung.
Verbinden Sie das Kabel der konischen Schutzabdeckung mit der Lasereinheit.

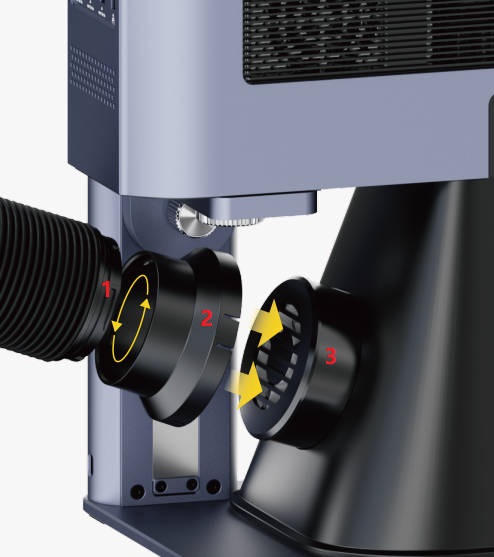

Installation des Abluftrohrs:
(1) Verbinden Sie das Rohr (1) mit dem Rohradapter (2) durch Zusammenschrauben.
(2) Befestigen Sie die Einheit am Abluftventilator (3) der Schutzabdeckung.
Führen Sie das andere Ende des Abluftrohrs aus dem Fenster oder verbinden Sie es mit dem Luftreiniger.
3. Korrekter Kabelanschluss des LP5
Der LaserPecker LP5 benötigt ein 24V/7.5A Netzteil. Die Verwendung eines inkompatiblen Netzteils kann zu unzureichender Stromversorgung und instabiler Laserleistung führen.
Verwendung des Sicherheitsschlüssels
Der Sicherheitsschlüssel dient als Schutz vor unbefugter Nutzung (z. B. durch Kinder). Die Maschine funktioniert nur, wenn der Schlüssel ordnungsgemäß eingesteckt ist. Bei Nichtgebrauch kann die Maschine durch Entfernen des Schlüssels gesperrt werden.
