In dieser Anleitung erfahren Sie, wie Sie die LightBurn-Software einrichten und den LaserPecker LP5 damit bedienen.
Haftungsausschluss
LightBurn ist eine Drittanbieter-Software. Shenzhen Hingin Technology Co., Ltd. (auch bekannt als LaserPecker) übernimmt keine Haftung für Datenverluste (z. B. Entwürfe, Projekte usw.), die durch die Verwendung von LightBurn entstehen.
Obwohl die Firmware des LP5 umfassend getestet wurde, können in Einzelfällen Software- oder Hardware-Inkompatibilitäten auftreten. Bei Problemen, die durch solche Inkompatibilitäten verursacht werden, wenden Sie sich bitte über das Ticketformular an unseren Kundendienst, um technische Unterstützung zu erhalten.
1. Aktualisieren Sie Ihre LP5-Firmware
Stellen Sie sicher, dass auf Ihrem LP5 die Firmware-Version V8.0.0 oder höher installiert ist, um das Gerät mit LightBurn betreiben zu können. Ist Ihre Firmware nicht auf dem neuesten Stand, führen Sie zunächst ein Update durch: Firmware aktualisieren.
2. LightBurn – Download und Installation der Software
(1) Besuchen Sie die offizielle Website von LightBurn und folgen Sie den Anweisungen zum Download und zur Installation. Die Vollversion kann 30 Tage lang kostenlos getestet werden.
(2) Nach Ablauf der 30-tägigen Testphase ist eine Benutzerlizenz erforderlich, um LightBurn weiterhin nutzen zu können. Am Ende des Testzeitraums werden Sie aufgefordert, einen Lizenzschlüssel einzugeben.
(3) Um eine Lizenz zu erwerben, öffnen Sie den LightBurn Online Store und wählen Sie den „GCode License Key“ (GCode-Lizenzschlüssel). Vergewissern Sie sich, dass Sie ausschließlich diese Lizenz erwerben, da nur diese Version mit dem LP5 kompatibel ist: Zum LightBurn Store.
(4) Nach dem Kauf erhalten Sie eine E-Mail von LightBurn mit Ihrem Lizenzschlüssel sowie Anweisungen zur Aktivierung.
(1) Die aktuelle Version von LightBurn sowie der GCode-Lizenzschlüssel sind erforderlich. Andere Versionen sind nicht kompatibel. Sollten Sie versehentlich eine falsche Lizenz erworben haben, wenden Sie sich bitte direkt an LightBurn.
(2) Veraltete oder nicht autorisierte Versionen können dazu führen, dass sich das LP5 nicht mit LightBurn verbinden lässt.
(3) LightBurn unterstützt die meisten Grundfunktionen des LP5, jedoch nicht alle. Funktionen wie Echtzeit-Vorschau, 3D-Graustufenprägung oder die Verwendung der Rotary Extension werden derzeit nicht unterstützt. Für den vollen Funktionsumfang verwenden Sie bitte die offizielle LaserPecker-Software LDS.
3. Download und Import der LP5-Konfigurationsdateien
Öffnen Sie nach Abschluss der Installation LightBurn und geben Sie Ihren GCode-Lizenzschlüssel ein. Nach Ablauf der Testphase kann LightBurn ohne gültige Lizenz nicht weiter verwendet werden.
Bevor Sie LightBurn erstmals mit Ihrem LP5 verwenden, müssen die entsprechenden Konfigurationsdateien (.lbdev) importiert werden.
Für den Standardbetrieb benötigen Sie die Konfigurationsdatei „LP5 Regular Mode“. Wenn Sie den LP5 zusammen mit der Slide Extension verwenden, benötigen Sie zusätzlich die Datei „LP5 Slide Extension Mode“. Klicken Sie auf die entsprechenden Links, um die Dateien herunterzuladen.
Konfigurationsdatei für den Standardbetrieb:
Öffnen Sie in LightBurn den Bereich „Geräte“, um die Geräteliste aufzurufen. Klicken Sie anschließend auf „Importieren“ und wählen Sie die heruntergeladene Konfigurationsdatei aus.
Nachdem Sie die Datei ausgewählt haben, klicken Sie auf „OK“, um sie zur Geräteliste hinzuzufügen.
Importieren Sie zunächst die Datei „LP5 Regular Mode“. Wenn Sie die Slide Extension verwenden, importieren Sie zusätzlich die Datei „LP5 Slide Extension Mode“.
Wählen Sie anschließend die gewünschte Konfigurationsdatei aus.
Verbinden Sie den LP5 über ein USB-Kabel mit Ihrem Computer und wählen Sie den entsprechenden COM-Anschluss (z. B. COM3).

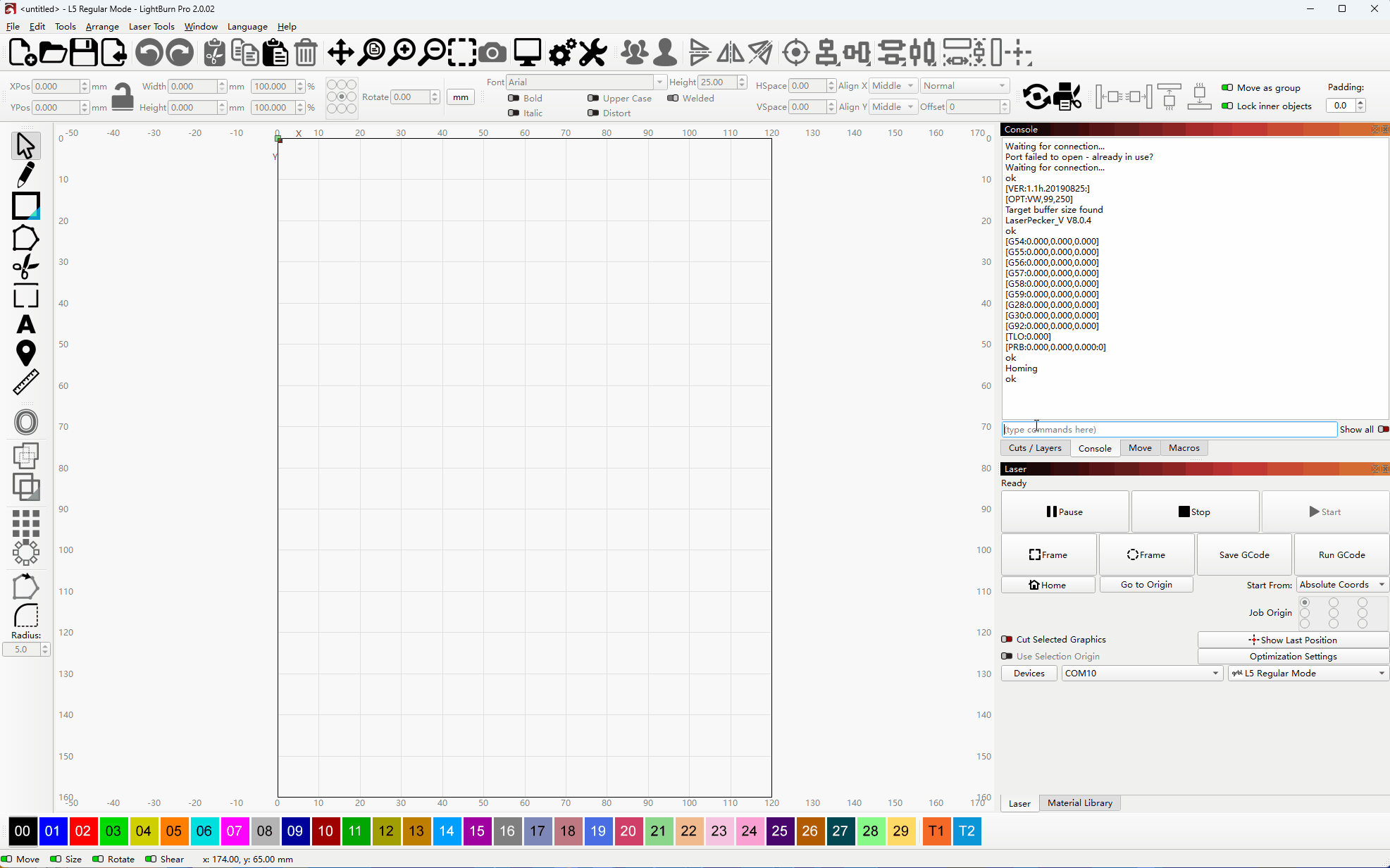

Die mit LaserPecker kompatiblen M-Befehle können bei Bedarf angepasst werden. Klicken Sie dazu mit der rechten Maustaste in den entsprechenden Bereich, um Befehle einzugeben oder zu bearbeiten.
Verfügbare M-Befehle:
M3000: Aktiviert das Rotlicht zur Fokussierung
M3001: Deaktiviert das Rotlicht
M3010: Auswahl des 450-nm-Diodenlasers
M3011: Auswahl des 1064-nm-Faserlasers
M3012: Umschalten zwischen den Laserquellen (450 nm / 1064 nm)
M3020: Anheben des elektrischen Ständers (z. B. M3020S1.00 für 1,00 mm)
M3021: Absenken des elektrischen Ständers
M3030: Umschalten in den LP5-Standardmodus
M3031: Umschalten in den Slide Extension Modus
Q-Befehle:
Qx (wobei x zwischen 26 und 60 liegt): Einstellung der Laserfrequenz für den 1064-nm-Faserlaser (Bereich: 26 kHz – 60 kHz)
Wenn Sie sich nicht sicher sind, wie Konfigurationsdateien importiert werden, lesen Sie die offizielle LightBurn-Anleitung .
4. Bedienung des LP5 mit LightBurn
4.1 Verbinden Sie den LP5 mit Ihrem Computer
Beenden Sie vor dem Verbindungsaufbau die Software LaserPecker Design Space (LDS). Stellen Sie außerdem sicher, dass die LDS-App auf mobilen Geräten in der Nähe nicht aktiv ist.
Verwenden Sie ein USB-A-auf-USB-C-Kabel. USB-C-auf-USB-C-Kabel können zu Verbindungsproblemen führen. Bei Bedarf kann ein entsprechender Adapter verwendet werden.
Wählen Sie in LightBurn den seriellen USB-Anschluss aus, um die Verbindung herzustellen. Nach dem Anschließen des USB-Kabels wird der COM-Port automatisch erkannt und im Bereich „Geräte“ angezeigt. Wählen Sie den entsprechenden Anschluss aus dem Dropdown-Menü, um die Verbindung zu starten.
Wird das Gerät nicht erkannt, überprüfen Sie bitte das USB-Kabel sowie die USB-Schnittstelle.
4.2 Auswahl der Maßeinheit
Klicken Sie in der LightBurn-Symbolleiste auf „Einstellungen“ und suchen Sie die Option „Better for diode“. Wählen Sie anschließend die gewünschte Maßeinheit und bestätigen Sie mit „OK“, um die Einrichtung abzuschließen.
Einstellung der 1064-nm-Laserfrequenz
- Verwenden Sie den Befehl M3011 oder M3012, um den 1064-nm-Laser zu aktivieren.
- Geben Sie anschließend in der Konsole den Befehl Qx ein (z. B. Q60).
- Die Laserfrequenz wird übernommen, sobald die Konsole „ok“ zurückmeldet.
4.3 Erstellen Sie Ihr Design
Verwenden Sie die verfügbaren Werkzeuge im LightBurn-Arbeitsbereich, um Ihr gewünschtes Design zu erstellen.
Die maximale Arbeitsfläche des LP5 beträgt 120 × 160 mm (ohne Zubehör).
4.4 Fokussierung
Stellen Sie die korrekte Brennweite mithilfe der folgenden Methoden ein.
Methode 1: Fokussierung mit roten Punkten
Klicken Sie auf die Schaltfläche „Turn on Range Indicator“ (Rotlicht zur Fokussierung).
Das Gerät projiziert zwei rote Punkte zur Fokussierung. Passen Sie die Höhe des elektrischen Ständers an, bis sich die beiden Punkte exakt überlagern.
Methode 2: Fokussierung mit Schutzabdeckung
Heben Sie das Lasergerät zunächst mindestens 20 cm von der Grundplatte an. Richten Sie anschließend die magnetische Schutzabdeckung aus und befestigen Sie sie an der Lasereinheit. Schließen Sie danach das Kabel des Abluftventilators an.
Legen Sie das Material auf die Grundplatte und senken Sie den elektrischen Ständer ab, bis die Unterseite der Schutzabdeckung die Materialoberfläche berührt. In dieser Position ist der Laser korrekt fokussiert.
4.5 Design-Vorschau
So starten Sie die Vorschau:
Wählen Sie im Fenster „Konsole“ die Option „Select 450nm Laser“ (450-nm-Laser auswählen). Wechseln Sie anschließend in den Bereich „Move“ („Verschieben“), um die Leistung der Laservorschau einzustellen.
Wählen Sie Ihren Entwurf aus und halten Sie die Umschalttaste (Shift) gedrückt.
Klicken Sie anschließend auf: für eine quadratische Vorschau
für eine kreisförmige Vorschau
4.6 Ebenen und Parameter einstellen sowie Laserquelle auswählen
Öffnen Sie im Menü „Fenster“ den Bereich „Schnitte/Ebenen“. Die entsprechenden Einstellungen werden im rechten Seitenbereich angezeigt.
Doppelklicken Sie auf „Schnitte/Ebenen“, um den Einstellungseditor zu öffnen. Dort können Sie Parameter wie „Geschwindigkeit“, „Maximale Leistung“, „Modus“, sowie die Optionen „Allgemein“ und „Erweitert“ konfigurieren.
Wählen Sie im Fenster „Konsole“ je nach Projekt die gewünschte Laserquelle:
„450 nm“ (20-W-Diodenlaser) oder „1064 nm“ (20-W-Faserlaser).
Klicken Sie auf „Start“, um den Gravur- oder Schneidvorgang zu beginnen. Verwenden Sie bei Bedarf die Schaltflächen „Pause“ oder „Stop“, um den Vorgang zu unterbrechen oder zu beenden.
Wird die Verbindung zum LP5 während der Einrichtung unterbrochen, klicken Sie auf „Homing“ oder „Geräte“, wählen Sie die LP5-Konfigurationsdatei erneut aus und stellen Sie die Verbindung durch Bestätigen mit „OK“ wieder her.
5. Zusätzliche Tutorials
Weitere Anleitungen finden Sie in den offiziellen LightBurn-Ressourcen:
LightBurn Tutorials
LightBurn Dokumentation
