In diesem Artikel stellen wir Ihnen die Funktionen und Verwendungsmöglichkeiten der Safety Enclosure-Kamera vor.
Vorsichtsmaßnahmen vor der Verwendung der Kamerafunktionen
1. Stellen Sie sicher, dass der Verarbeitungsbereich gut beleuchtet ist. Unzureichendes Umgebungslicht kann zu einer schlechten Schnappschussqualität führen.
2. Platzieren Sie ein diffuses Material (z. B. schwarzen Karton) hinter dem zu gravierenden Material, um die Qualität der Schnappschüsse zu verbessern. Achten Sie dabei darauf, dass die Hintergrundfarbe einen Kontrast zum zu gravierenden Material bildet, um die Kameraerkennung zu verbessern.
Ein geeignetes diffuses Material als Hintergrund - Schwarzer Karton
3. Verwenden Sie keine stark reflektierenden oder zu dicken Materialien, da die Kamera den zu verarbeitenden Bereich sonst möglicherweise nicht erkennt. Vermeiden Sie hohle Materialien oder solche mit Verwicklungen oder komplexen Formen. Achten Sie auf eine gleichmäßige Materialhöhe, um Erkennungsprobleme zu minimieren.
4. Lassen Sie zwischen den einzelnen Materialstücken mindestens 2 mm Platz, damit die Kamera sie leicht unterscheiden kann.
5. Ordnen Sie alle Materialien in der gleichen Richtung an, um konsistente Gravurergebnisse zu gewährleisten, insbesondere bei der Stapelgravur.
Funktion 1: Smart Fill
Was ist Smart Fill?
Smart Fill ist eine Schlüsselfunktion der Kamera im LaserPecker-Sicherheitsgehäuse. Sie nutzt fortschrittliche visuelle Erkennungsalgorithmen, um ein einzelnes Design automatisch auf mehrere Materialien für die Stapelgravur anzuwenden.
Wie verwende ich Smart Fill?
Weg 1: Über die LDS-PC-Software
Schritt 1: Brennweite anpassen
Stellen Sie die richtige Brennweite zum Gravieren ein.
Schritt 2: Machen Sie einen Schnappschuss
Suchen Sie im Abschnitt „Verarbeitung“ nach dem Symbol „Aktualisieren“. Klicken Sie anschließend auf das Symbol „Aktualisieren“, um mit der Kamera einen Schnappschuss aufzunehmen.
Schritt 3: Gravurbereich vorbereiten
Legen Sie ein diffuses Material (z. B. schwarzes Kartonpapier) auf die Grundplatte. Legen Sie dann alle zu gravierenden Materialien auf das diffuse Material.
Schritt 4: Passen Sie das Design an

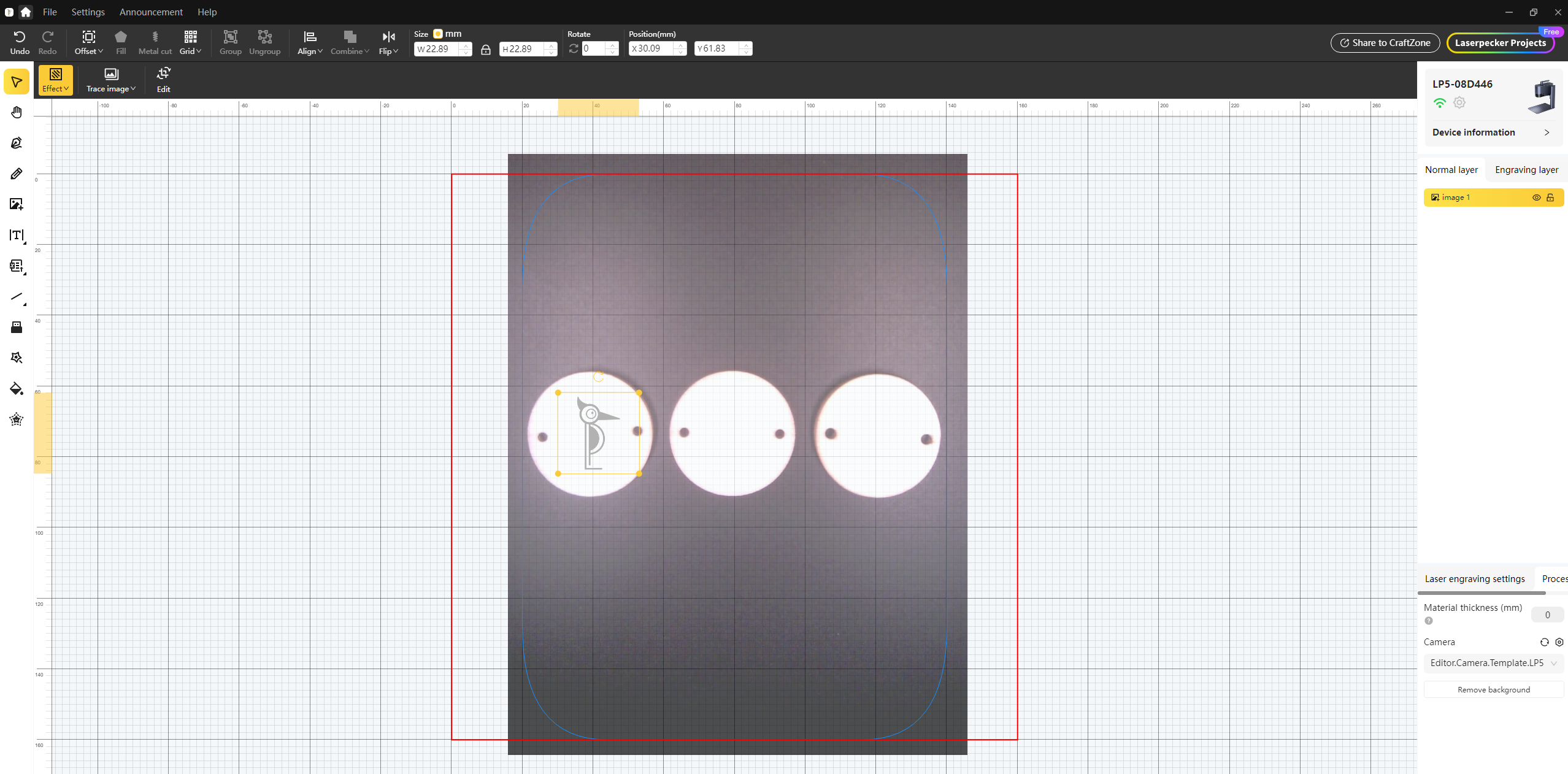

Passen Sie die Position und das Layout des Designs nach Bedarf an Ihre Gravuranforderungen an.
Schritt 5: Smart Fill aktivieren
Wählen Sie Ihr Design aus und klicken Sie auf die Schaltfläche „Jetzt ausfüllen“, um das Design auf alle Materialien anzuwenden.
Schritt 6: Gravurparameter festlegen
Geben Sie alle erforderlichen Gravurparameter ein und beginnen Sie dann mit der Gravur.
Weg 2: Über die LDS-App
Schritt 1: Brennweite anpassen
Stellen Sie die richtige Brennweite zum Gravieren ein.
Schritt 2: Machen Sie einen Schnappschuss

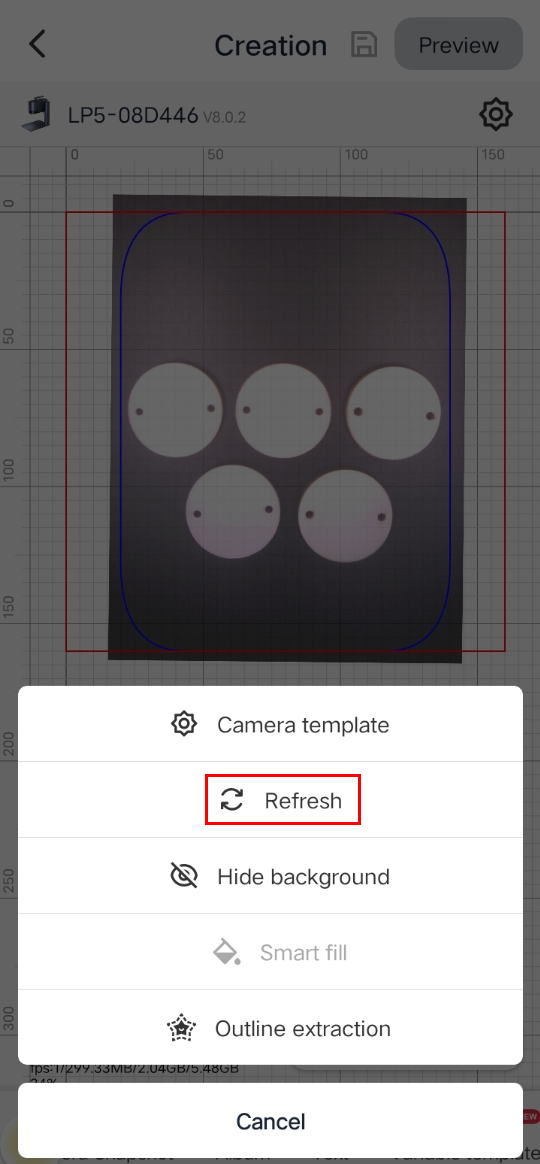

Tippen Sie auf „Aktualisieren“, damit die Kamera einen Schnappschuss der Objekte im Verarbeitungsbereich macht.
Schritt 3: Gravurbereich vorbereiten
Legen Sie ein diffuses Material (z. B. schwarzes Kartonpapier) auf die Grundplatte. Legen Sie dann alle zu gravierenden Materialien auf das diffuse Material.
Schritt 4: Passen Sie das Design an
Passen Sie die Position und das Layout des Designs nach Bedarf an Ihre Gravuranforderungen an.
Schritt 5: Smart Fill aktivieren
Wählen Sie Ihr Design aus und tippen Sie auf die Schaltfläche „Jetzt ausfüllen“, um das Design auf alle Materialien anzuwenden.
Schritt 6: Gravurparameter festlegen
Geben Sie alle erforderlichen Gravurparameter ein und beginnen Sie dann mit der Gravur.
Funktion 2: Konturextraktion
Was ist Gliederungsextraktion?
Die Funktion „Umrissextraktion“ erkennt und extrahiert den Umriss eines von der Kamera aufgenommenen Bildes, ähnlich der Funktion „Bild nachzeichnen“.
Wie verwende ich die Gliederungsextraktion?
Weg 1: Über die LDS-PC-Software
Schritt 1: Brennweite anpassen
Stellen Sie sicher, dass die Brennweite für den Gravurvorgang richtig eingestellt ist.
Schritt 2: Machen Sie einen Schnappschuss
Klicken Sie im Abschnitt „Verarbeitung“ auf das Symbol „Aktualisieren“. Die Kamera macht dann einen Schnappschuss der im Verarbeitungsbereich platzierten Objekte.
Schritt 3: Gravurbereich vorbereiten
Legen Sie ein diffuses Material (z. B. schwarzes Kartonpapier) auf die Grundplatte. Legen Sie dann alle zu gravierenden Materialien auf das diffuse Material.
Schritt 4: Extrahieren Sie die Gliederung
Klicken Sie auf „Umrissextraktion“, um den Umriss des Bildes zu generieren.
Externe Faktoren wie die Beleuchtung können zu Streulinien im Umriss führen. Löschen Sie unerwünschte Linien manuell und behalten Sie nur die notwendigen Konturen bei.
