Slide Extension Multi-file Mode für LP4 & LP5

Diese Anleitung beschreibt Schritt für Schritt, wie Sie den Slide Extension Multi-file Modus mit Ihrem LaserPecker LP5 & LP4 verwenden.

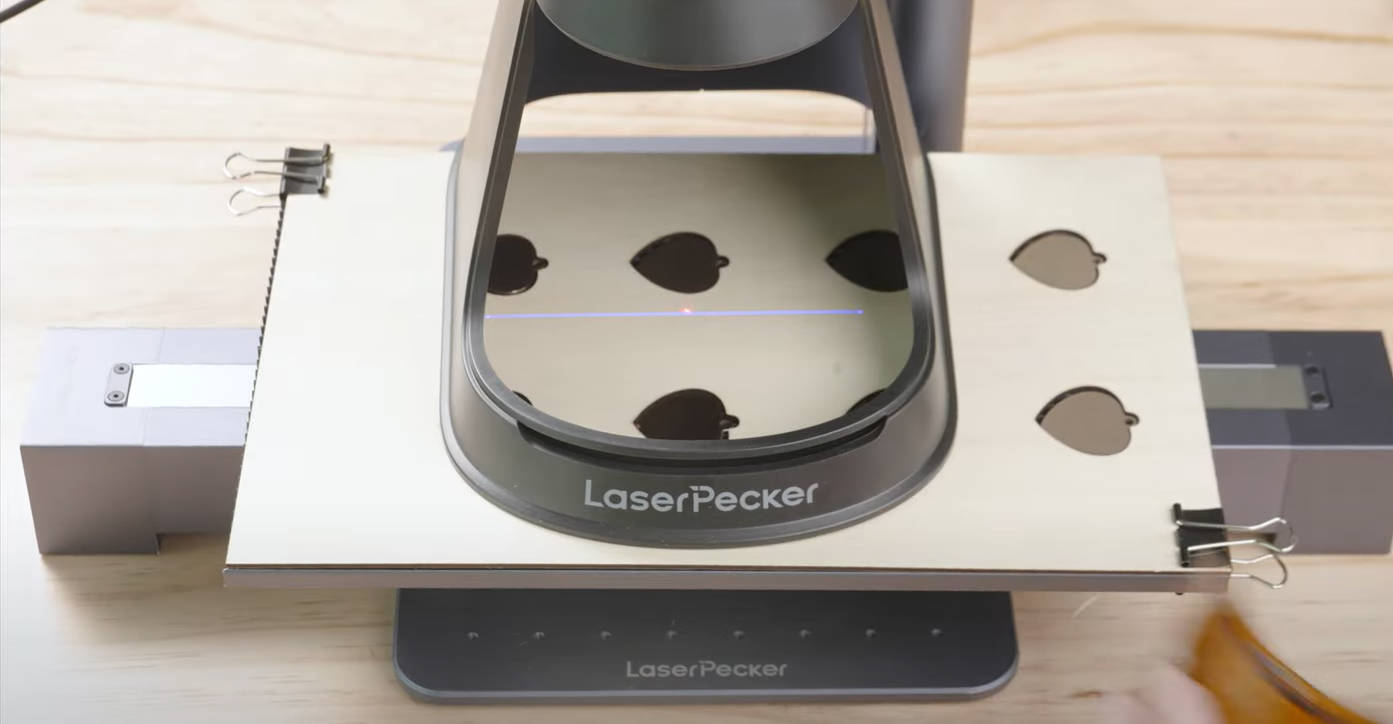

#1 Was ist der Slide Extension Multi-file Mode

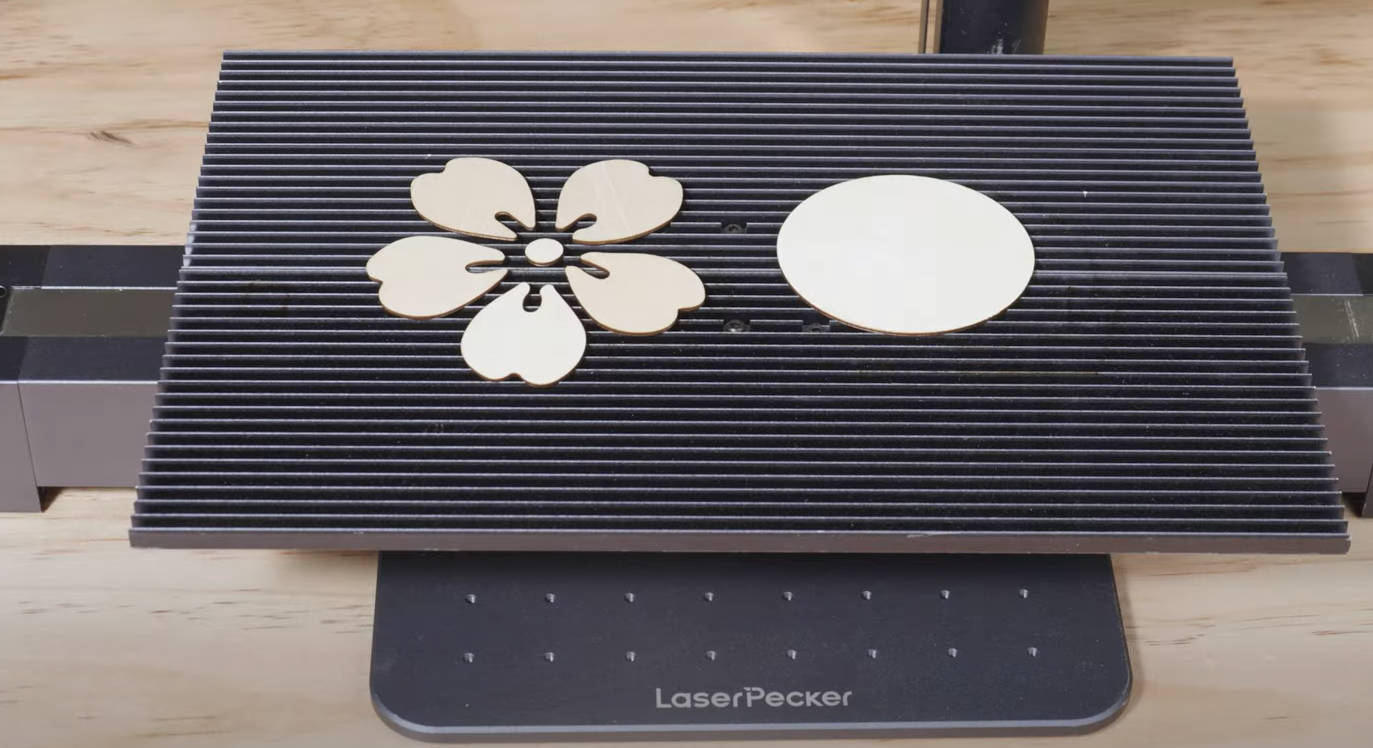

Der Multi-File-Modus ist eine Funktion der Slide Extension, die die Stapelgravur mehrerer Designs in einem Durchgang ermöglicht.

#2 Verwendung der Slide Extension im Multi-File-Modus

Allgemeine Hinweise zur Montage, Platzierung und zum Kabelanschluss der Slide Extension finden Sie unter Verwendung der Slide Extension mit dem LaserPecker LP5 & LP4.

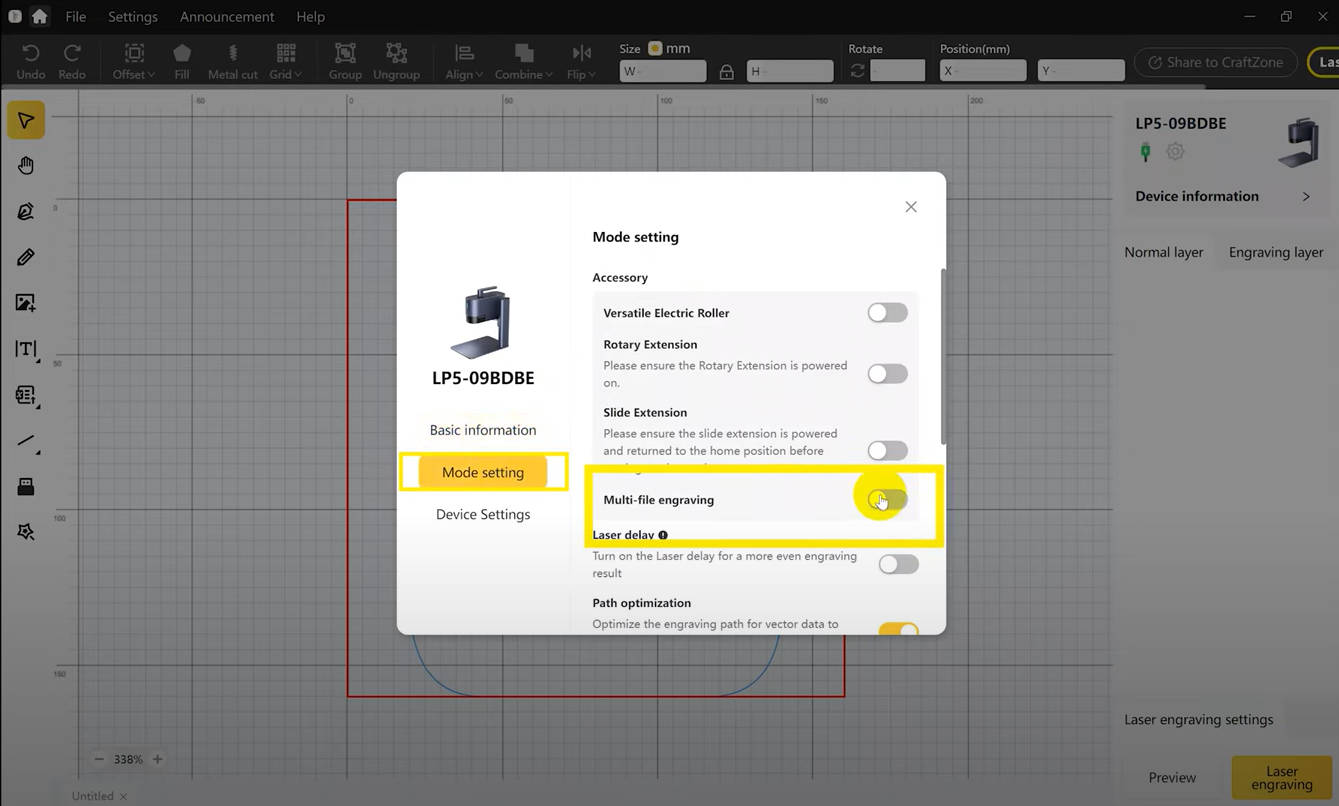

Schritt 1: Aktivieren Sie die Slide Extension

Rufen Sie die Moduseinstellungen auf, aktivieren Sie die Slide Extension und dann die Multi-File-Gravur.

Schritt 2: Importieren Sie Ihren Entwurf

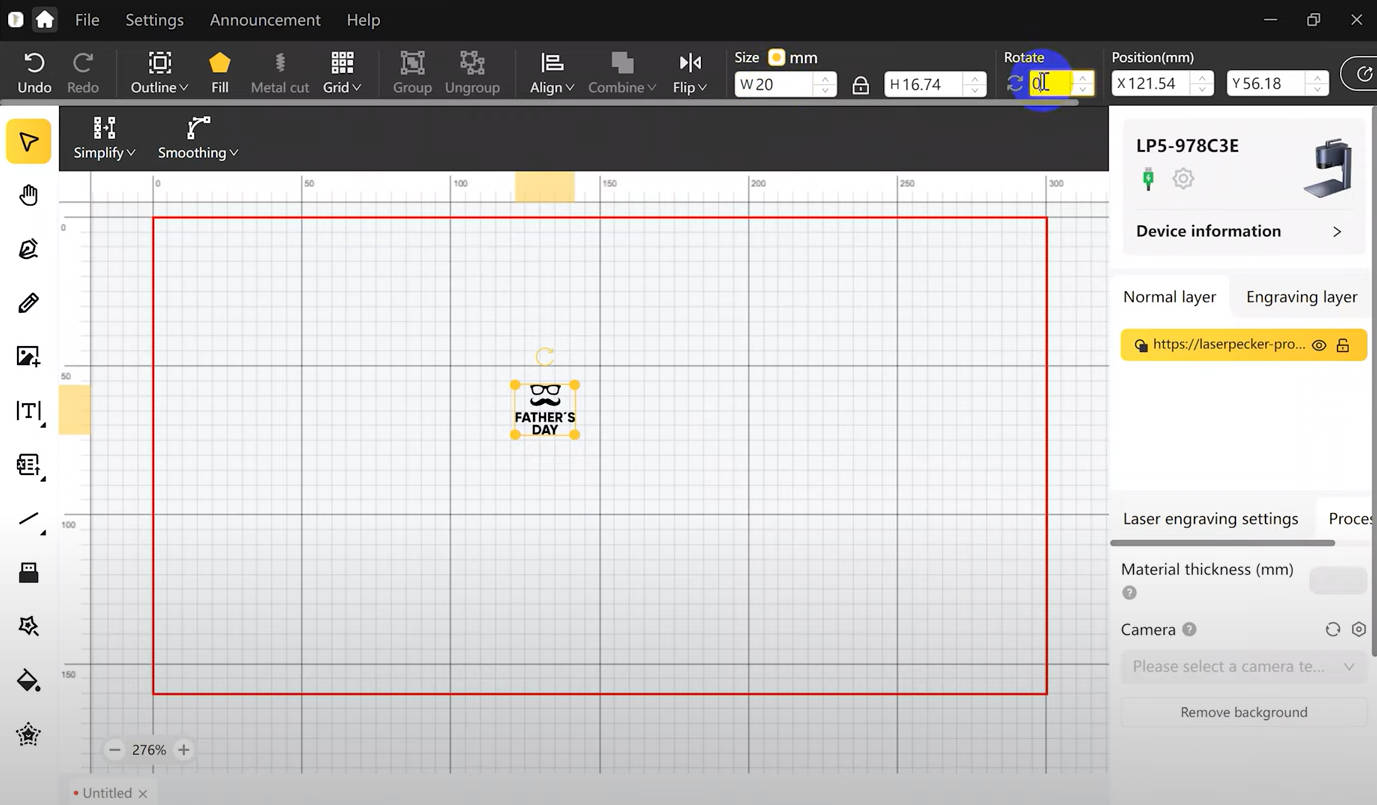

Bereiten Sie Ihr Design vor und importieren Sie es in den LaserPecker Design Space (LDS).

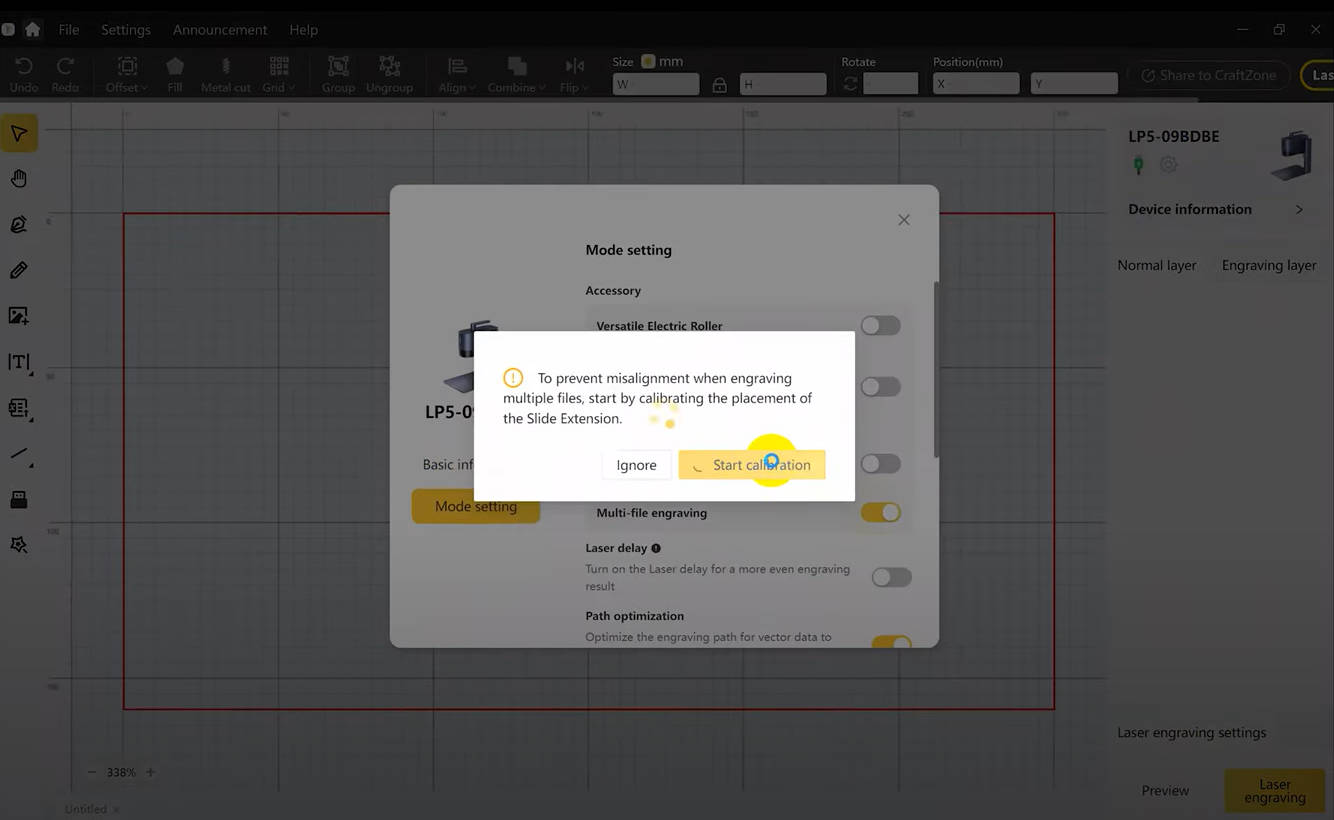

Schritt 3: Starten Sie die Kalibrierung der Multi-File-Platzierung

Befolgen Sie die Anweisungen zum Starten der Kalibrierung der Multi-File-Platzierung, um optimale Ergebnisse bei der Seriengravur zu erzielen.

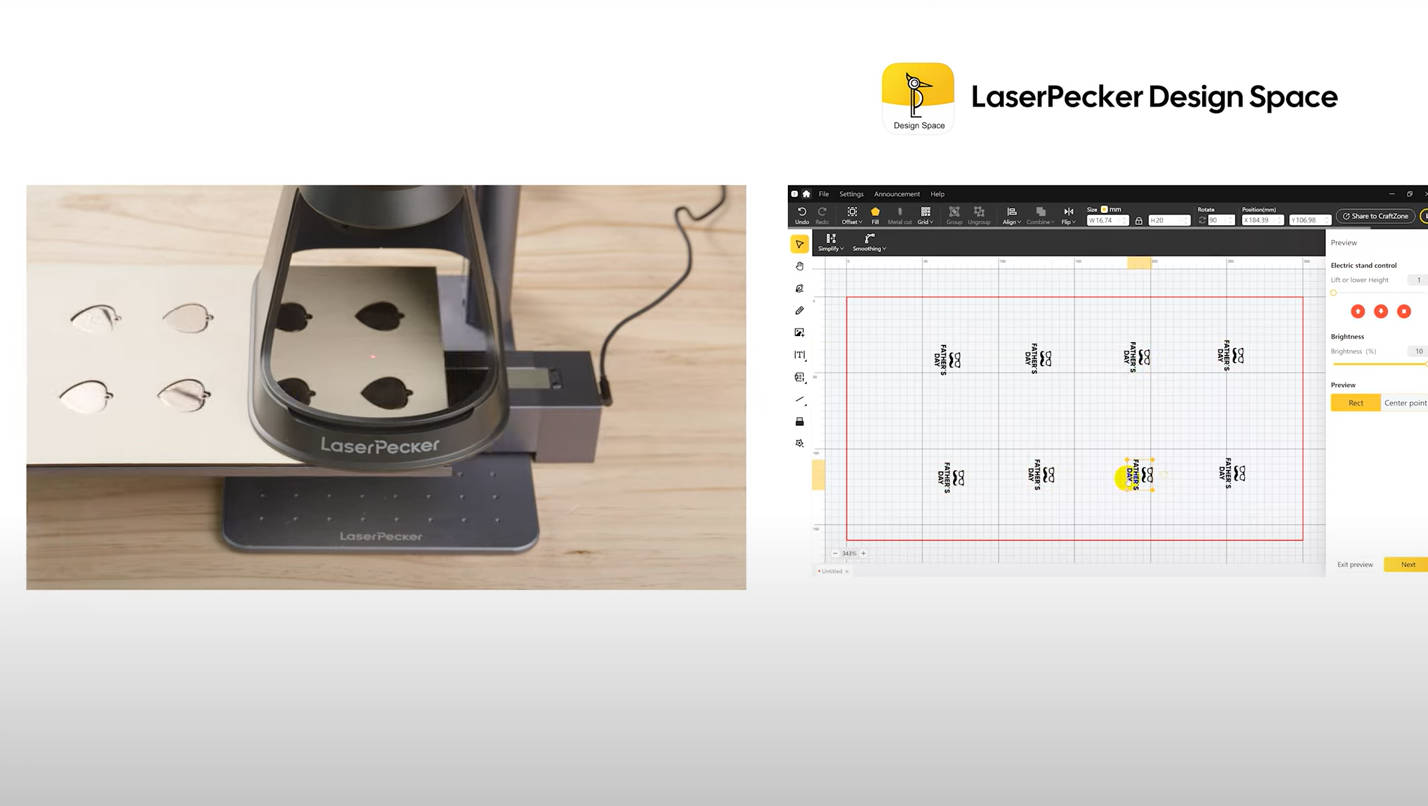

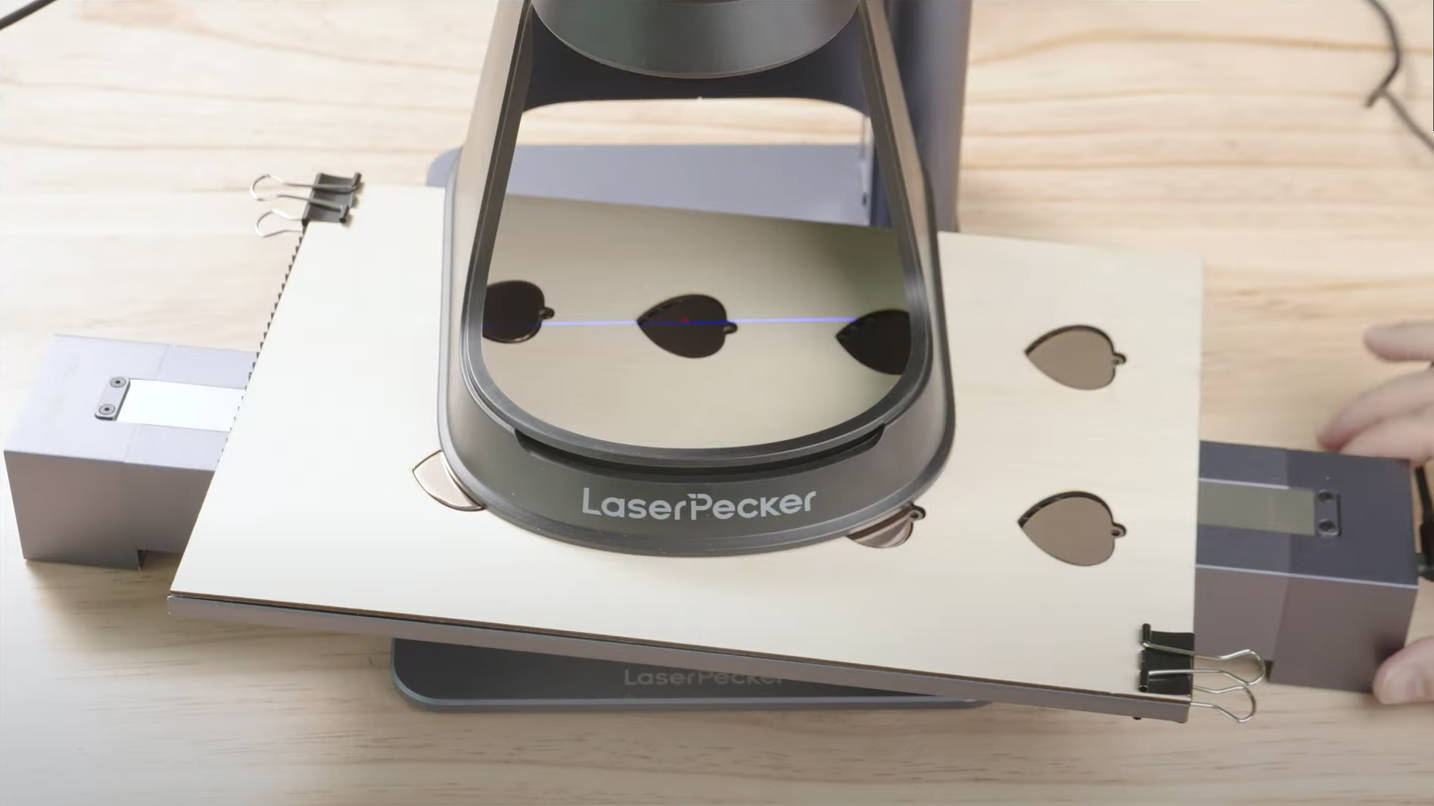

Vor der Kalibrierung

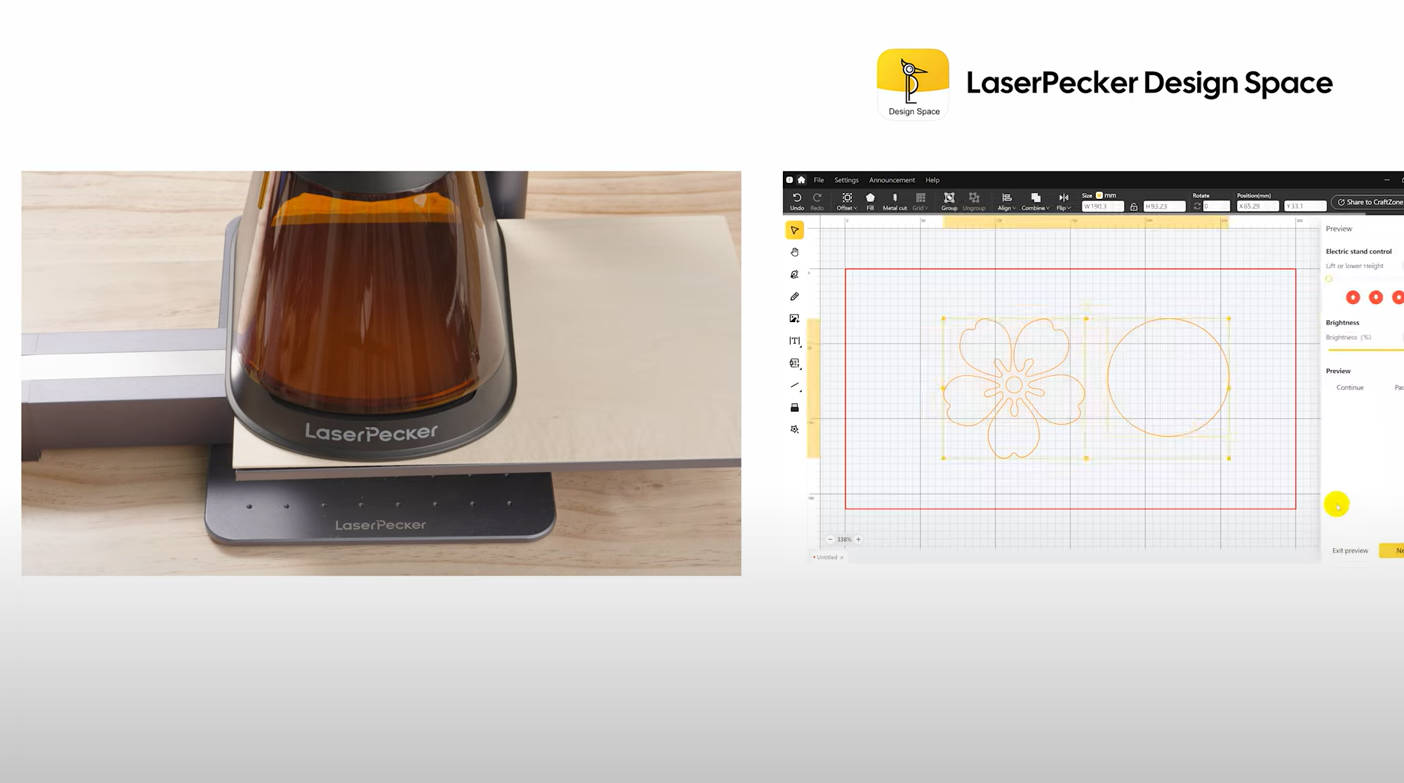

Nach der Kalibrierung

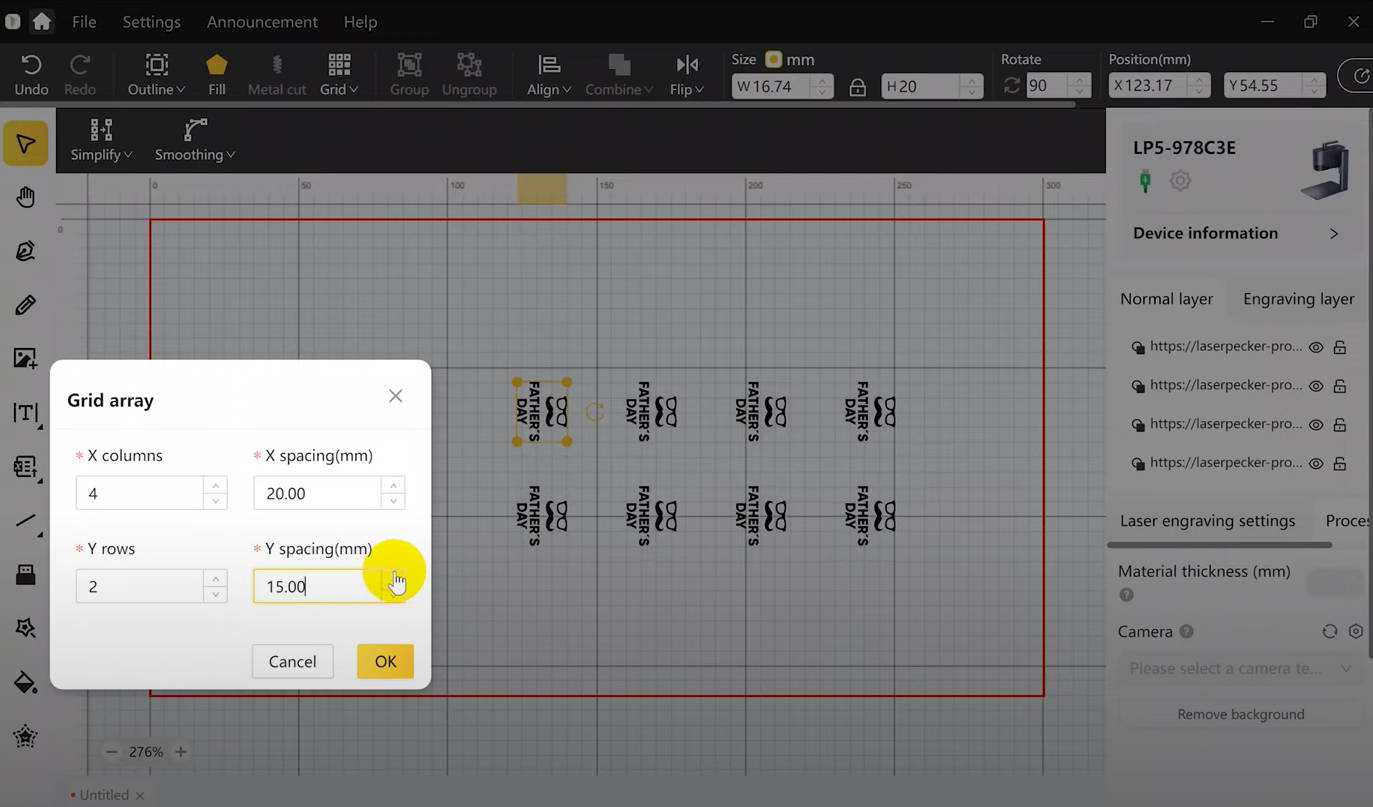

Schritt 4: Anpassung des Designs

Wählen Sie in diesem Schritt Ihren Entwurf aus, klicken Sie in der Symbolleiste auf „Raster“ und wählen Sie dann „Rasteranordnung“. Sie können die gewünschte Anzahl von Zeilen und Spalten sowie die Abstände einstellen, um automatisch fortlaufende Seriennummern zu erzeugen. Wenn Sie alle Einstellungen vorgenommen haben, klicken Sie auf „OK“.

Schritt 5: Vorschau

Klicken Sie auf „Weiter“, um die Slide Extension zu rotieren und eine Vorschau des Gravurbereichs anzuzeigen.

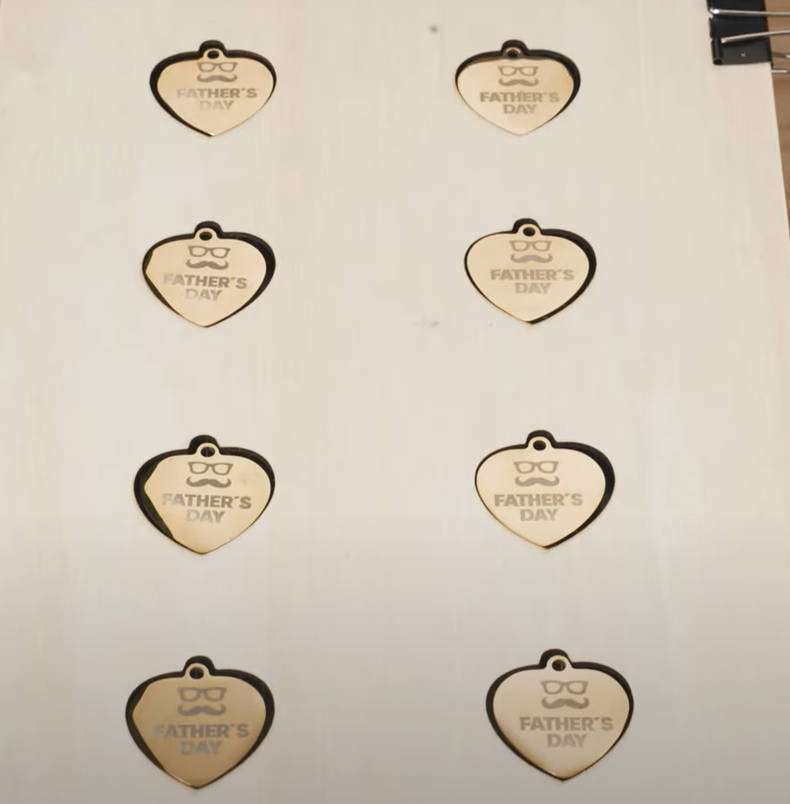

Schritt 6: Endergebnis

Stellen Sie die Gravurparameter ein und starten Sie die Gravur, um das Endergebnis zu sehen.

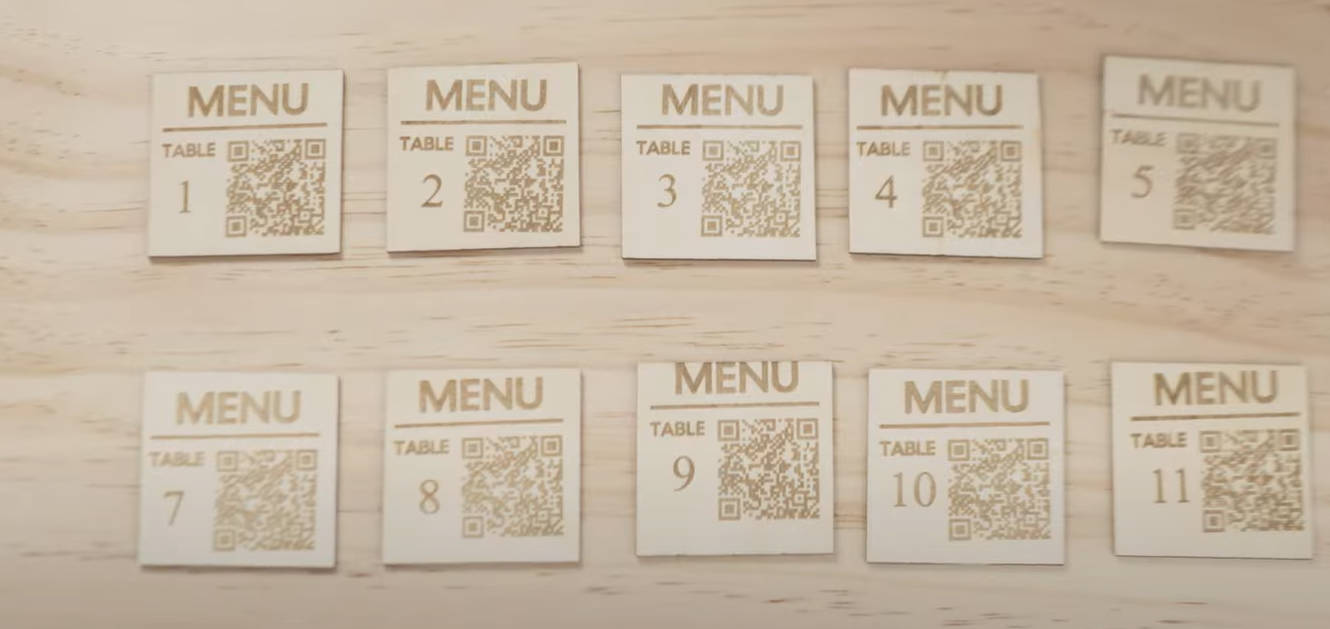

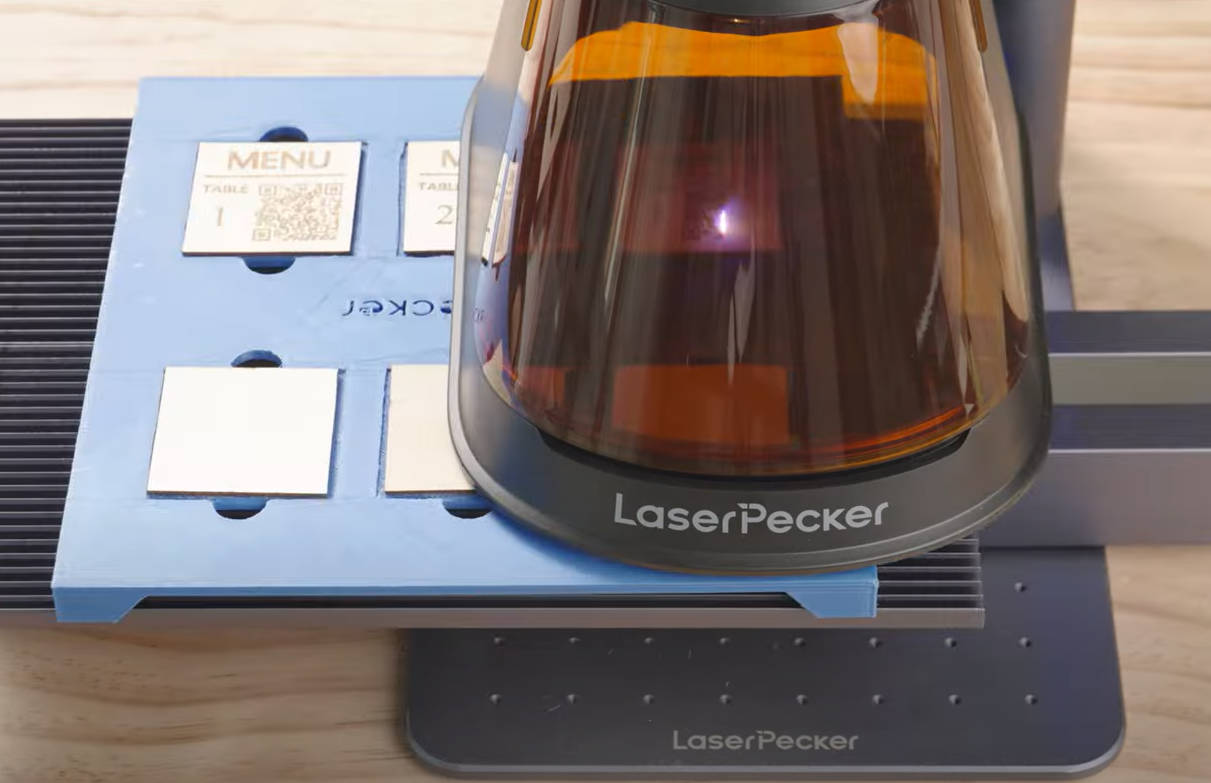

Tipp 1: Seriengravur von variablem Text mit der Slide Extension

Mit der Slide Extension kann die Seriengravur von variablem Text einfacher durchgeführt werden. Weitere Einzelheiten entnehmen Sie bitte dem YouTube Video!
