In diesem Artikel erklären wir, was eine Toleranzkompensationskalibrierung ist, und führen Sie durch die Schritte zur Durchführung.
#1 Warum ist eine Toleranzkompensationskalibrierung notwendig?
Aufgrund von Montagetoleranzen kann die optimale Brennweite bei Verwendung des LP5 mit Sicherheitsgehäuse um etwa 150 mm variieren. Daher müssen Sie die Höhe der Grundplatte im Sicherheitsgehäuse manuell anpassen, um die optimale Brennweite zu finden und die Gravurqualität und -präzision zu verbessern.
Die Kalibrierung zur Toleranzkompensation kann nur mit der LDS-PC-Software durchgeführt werden.
#2 Wie führt man eine Toleranzkompensationskalibrierung durch?
Schritt 1: Verbinden Sie Ihre Lasermaschine mit der PC-Software

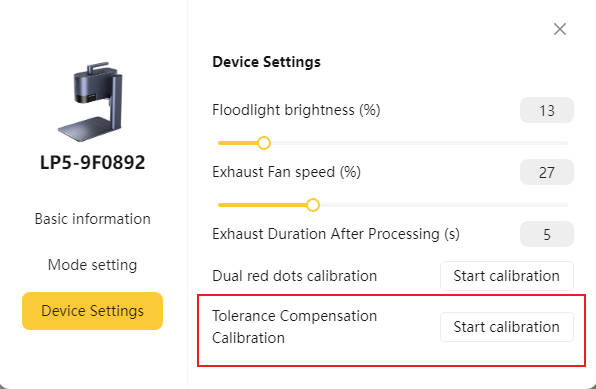

Schritt 2: Klicken Sie auf das Symbol „⚙“ in der oberen rechten Ecke, wählen Sie „Geräteeinstellungen“ und dann „Toleranzkompensationskalibrierung“, um zu beginnen.

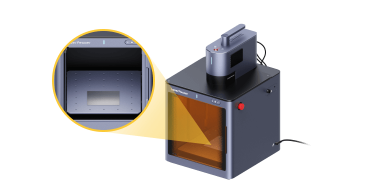

Schritt 3: Legen Sie das von LaserPecker mitgelieferte Edelstahlblech (1 mm) auf die Grundplatte. Achten Sie darauf, dass die beiden roten Punkte mittig auf dem Blech liegen.
Während der Kalibrierung wird die Grundplatte automatisch auf eine Höhe von 150 mm von der Feldlinse angehoben.

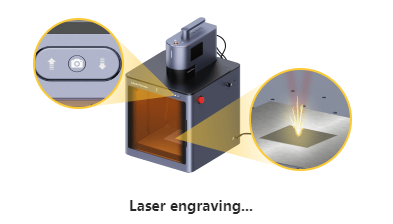

Schritt 4: Klicken Sie dann auf „Lasergravur“, um mit der Gravur des Kalibrierungsmusters zu beginnen
1. Das Gravieren des Kalibrierungsmusters dauert etwa 2 Minuten. Während dieser Zeit können Sie die Grundplatte mit den Auf- und Ab-Tasten am Sicherheitsgehäuse so einstellen, dass die Gravurfunken ihre höchste Intensität erreichen. Dies zeigt an, dass der Laser seine maximale Leistung erreicht und die optimale Brennweite erreicht ist.
2. Achten Sie zusätzlich auf das lauteste Gravurgeräusch, da es auch die optimale Brennweite signalisiert.
Schritt 5: Sobald Funken und Geräusche ihren Höhepunkt erreichen, ist die Kalibrierung abgeschlossen. Klicken Sie anschließend in der LDS-PC-Software auf „Fertig“, um die Einstellungen zu speichern und den Vorgang abzuschließen.
