In dieser Anleitung erklären wir, wie Sie das Sicherheitsgehäuse mit anderem LaserPecker-Zubehör verwenden.
Aufgrund des begrenzten Platzes im Sicherheitsgehäuse müssen Sie sicherstellen, dass die Materialien sicher am Zubehör befestigt sind, bevor Sie sie hineinlegen. Dadurch wird der Anpassungsbedarf im Sicherheitsgehäuse minimiert.
#1 Wie verwende ich das Sicherheitsgehäuse mit der Drehverlängerung?
1.1 Material auf der Drehverlängerung vorbereiten

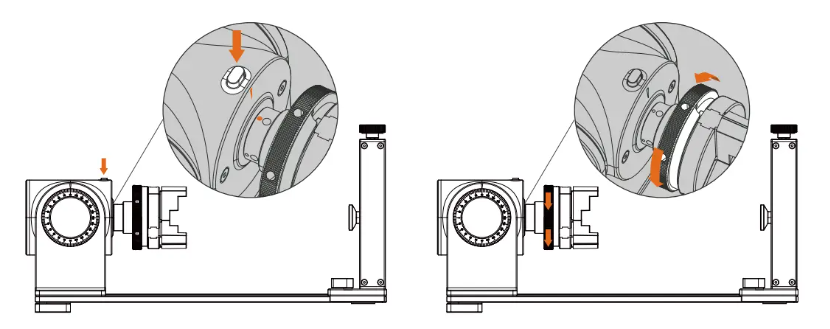

① Um den Winkel des Bohrfutters zu arretieren, richten Sie die weißen Punkte auf dem Bohrfutter an der Pfeilanzeige aus und drücken Sie die Arretiertaste nach unten.
② Um Materialien mit größerem Durchmesser aufzunehmen, drehen Sie das Spannfutter gegen den Uhrzeigersinn, um die Backen zu öffnen.
③ Drücken Sie die Sperrtaste erneut, um sie freizugeben.
④ Die Gravurfläche muss auf gleicher Höhe gehalten werden, sonst wird die Gravur ungleichmäßig.
1.2 Drehverlängerung mit dem Sicherheitsgehäuse verbinden

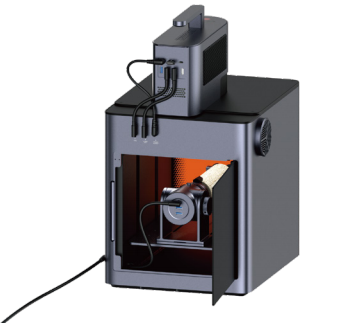

Öffnen Sie die hintere Tür des Sicherheitsgehäuses und platzieren Sie die Drehverlängerung wie in der Abbildung gezeigt darin. Verwenden Sie dann ein USB-A-auf-USB-C-Kabel zum Verbinden:
USB-C-Ende: Wird mit der Rotary Extension verbunden.
USB-A-Ende: Wird mit dem Sicherheitsgehäuse verbunden.
Wenn die Anzeige an der Rotary Extension durchgehend blau leuchtet, ist die Verbindung erfolgreich.
1.3 Bedienung der Rotary Extension per LDS App/Software

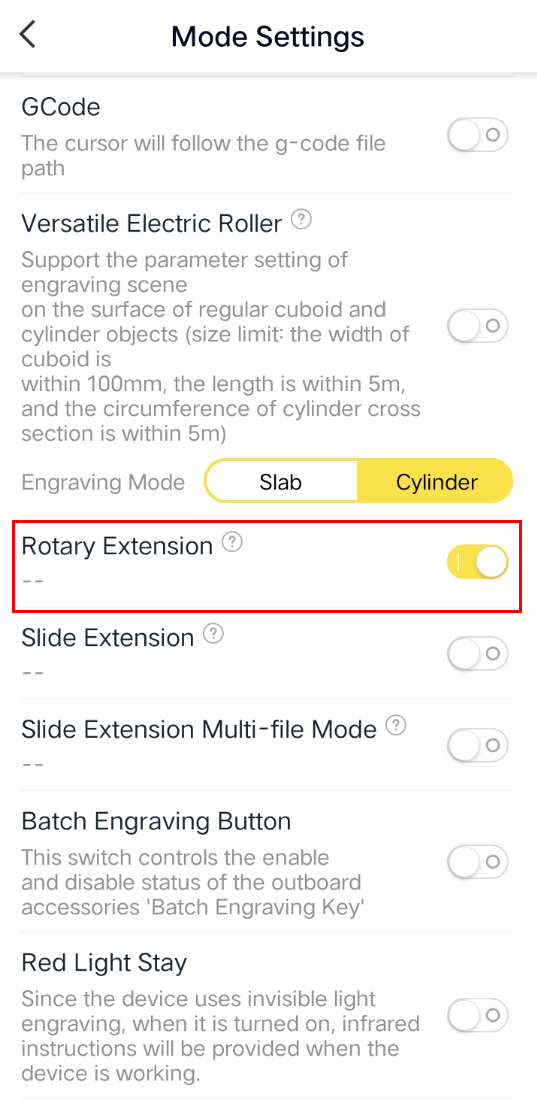

Wenn die Kommunikation zwischen der LDS-App und der LP-Maschine hergestellt ist, klicken Sie auf das Symbol „⚙“, um die Rotary Extension einzuschalten.
1.4 Vorschau

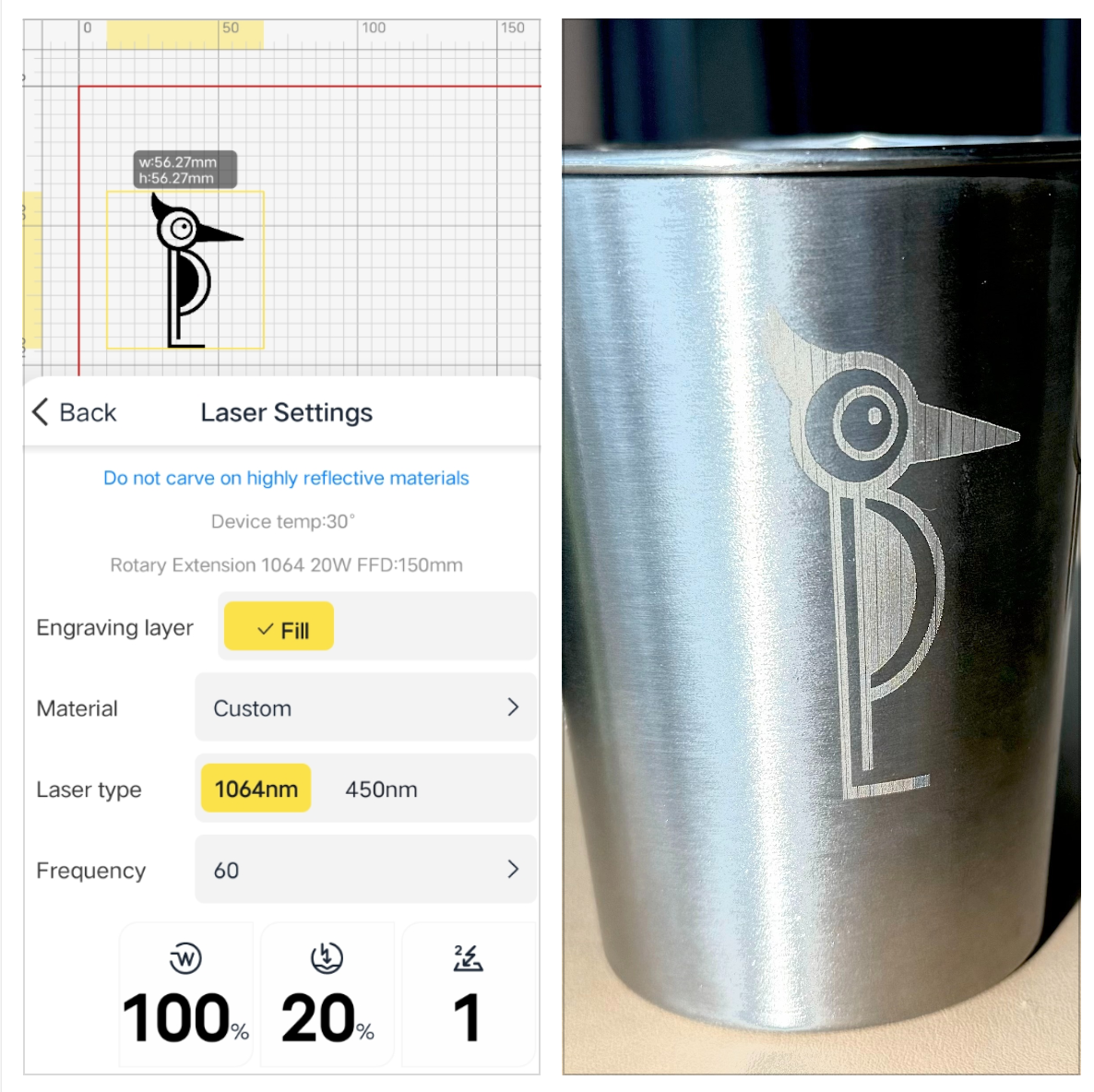

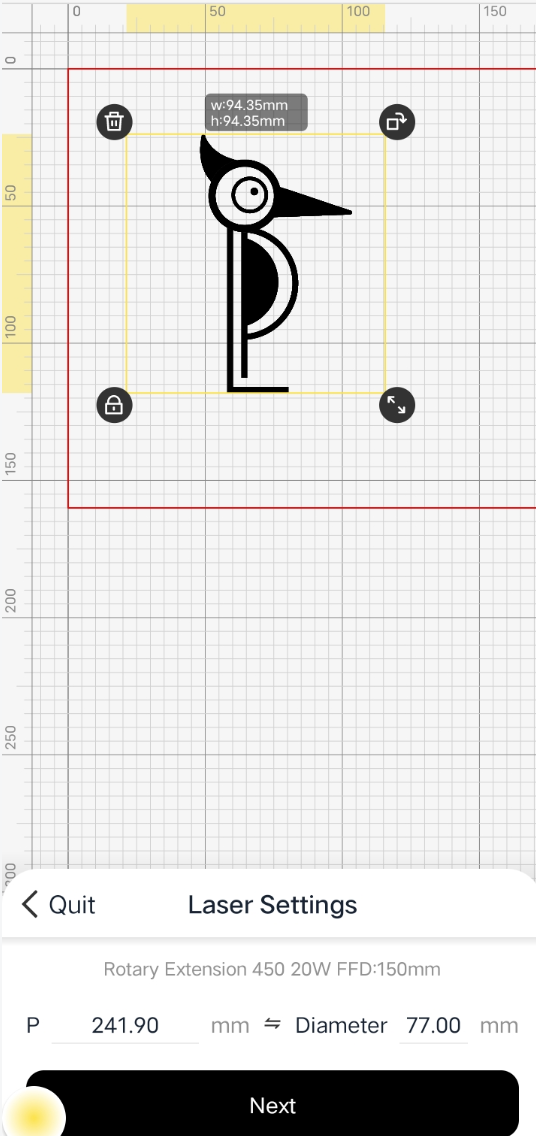

Stellen Sie nach dem Importieren sicher, dass sich Ihr Design innerhalb des in der Abbildung gezeigten roten Rechtecks befindet. Tippen Sie anschließend auf „Vorschau“ und geben Sie den Durchmesser des zu gravierenden Materials ein. Passen Sie anschließend die Brennweite nach Bedarf an.
1.5 Gravieren
Konfigurieren Sie die Gravurparameter in der App/Software und starten Sie die Gravur.
#2 So verwenden Sie die vielseitige elektrische Rolle mit Sicherheitsgehäuse
2.1 Platzierung der vielseitigen Elektrorolle
Platzieren Sie die vielseitige elektrische Walze immer auf der Seite, auf der sich der Abluftventilator befindet. Bei falscher Platzierung erscheint das endgültige Gravurergebnis als Spiegelbild Ihres Designs.
2.2 Verbinden Sie die vielseitige elektrische Rolle mit dem Sicherheitsgehäuse

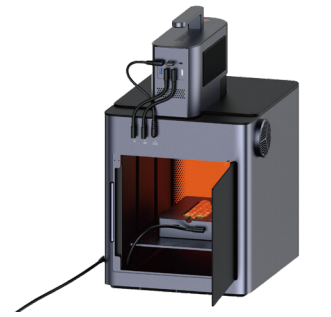

Öffnen Sie die hintere Tür des Sicherheitsgehäuses. Positionieren Sie den Versatile Electric Roller wie in der Abbildung gezeigt. Verwenden Sie anschließend ein USB-A-auf-USB-C-Kabel für die Verbindung:
USB-C-Ende: Wird mit dem Versatile Electric Roller verbunden.
USB-A-Ende: Wird mit dem Sicherheitsgehäuse verbunden.
Wenn die Anzeige auf dem Versatile Electric Roller durchgehend blau leuchtet, ist die Verbindung erfolgreich.
2.3 Bedienung der vielseitigen Elektrorolle per LDS App/Software

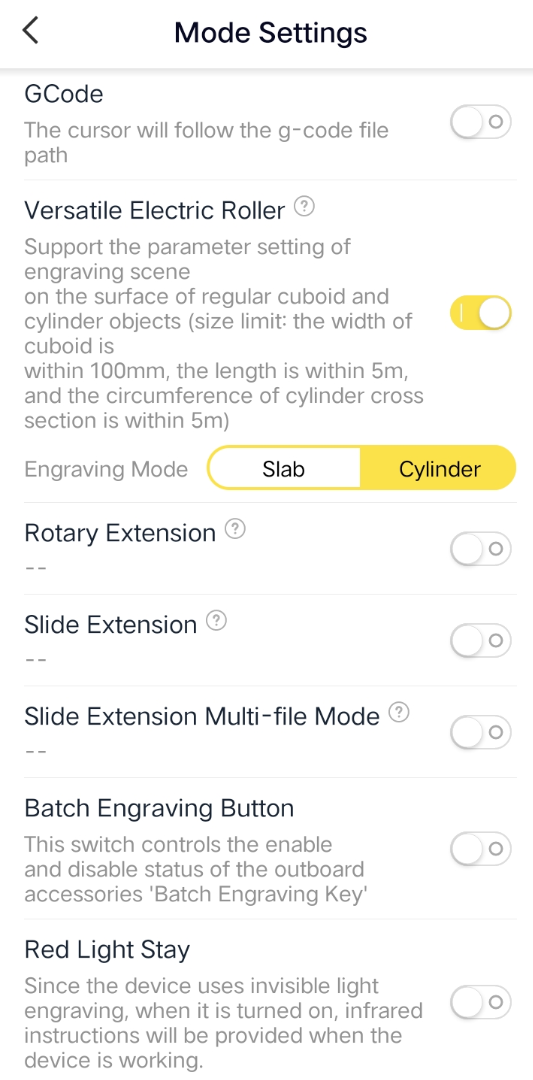

Sobald die LDS-App/Software mit der LP-Maschine verbunden ist, tippen Sie auf das Symbol „⚙“ (Einstellungen) und aktivieren Sie die vielseitige elektrische Walze.
Die vielseitige elektrische Walze verfügt über zwei Modi. Wählen Sie den Modus, der zum Materialtyp passt, um optimale Gravurergebnisse zu erzielen.
2.4 Vorschau

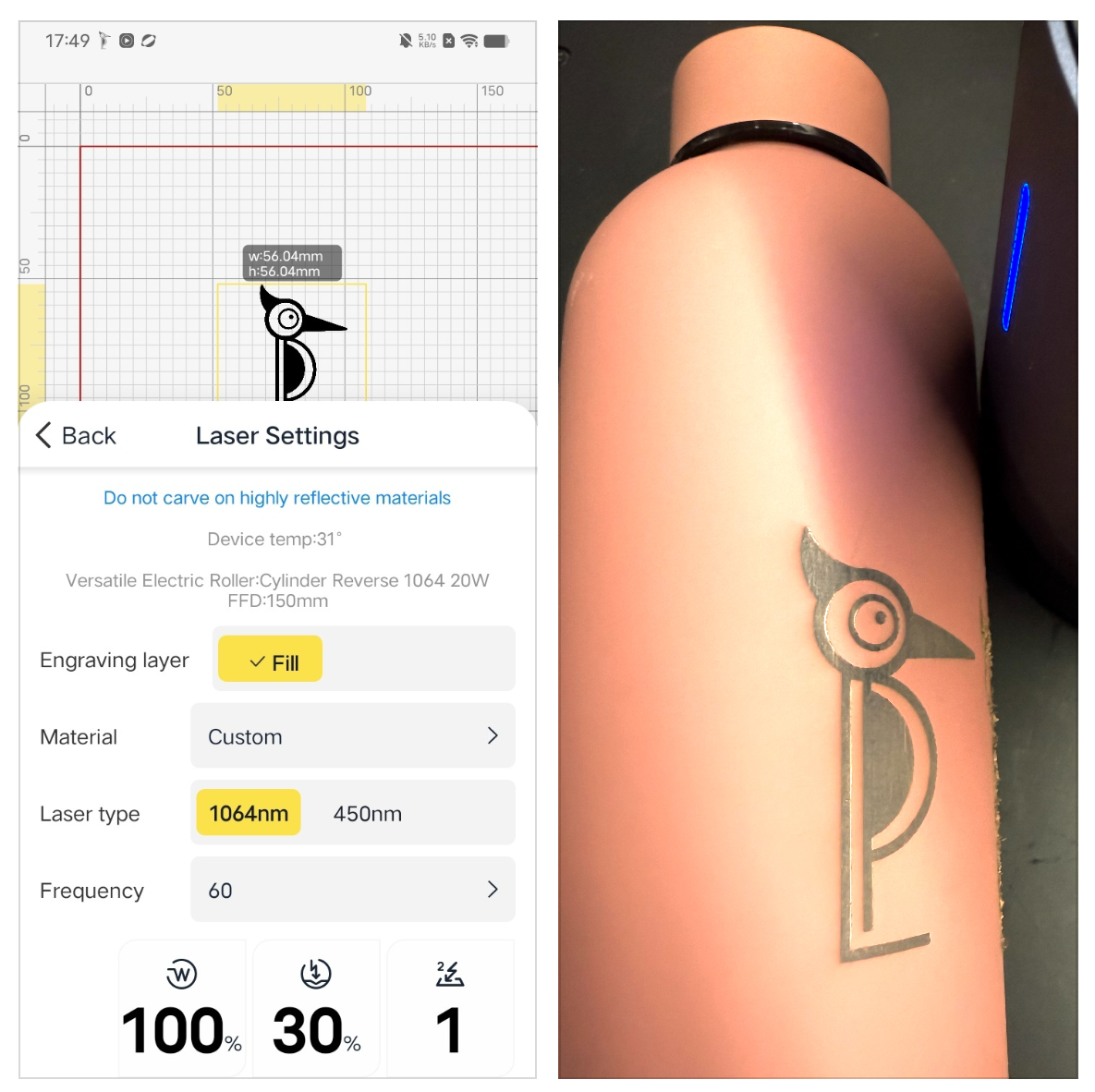

Stellen Sie nach dem Importieren sicher, dass sich Ihr Design innerhalb des in der Abbildung gezeigten roten Rechtecks befindet. Passen Sie anschließend die Brennweite nach Bedarf an.
2.5 Gravieren
Konfigurieren Sie die Gravurparameter in der App/Software und starten Sie die Gravur.
#3 Wie verwende ich die Schlittenverlängerung mit der Sicherheitsumhausung?
3.1 Platzierung der Lasereinheit und der Schlittenverlängerung
Lösen Sie die vier Schrauben der oberen Abdeckung und passen Sie die Platzierung und Ausrichtung der Lasereinheit und der oberen Abdeckung wie in der Abbildung gezeigt an.
3.2 Verbinden Sie die Rutschenverlängerung mit der Sicherheitsumhausung

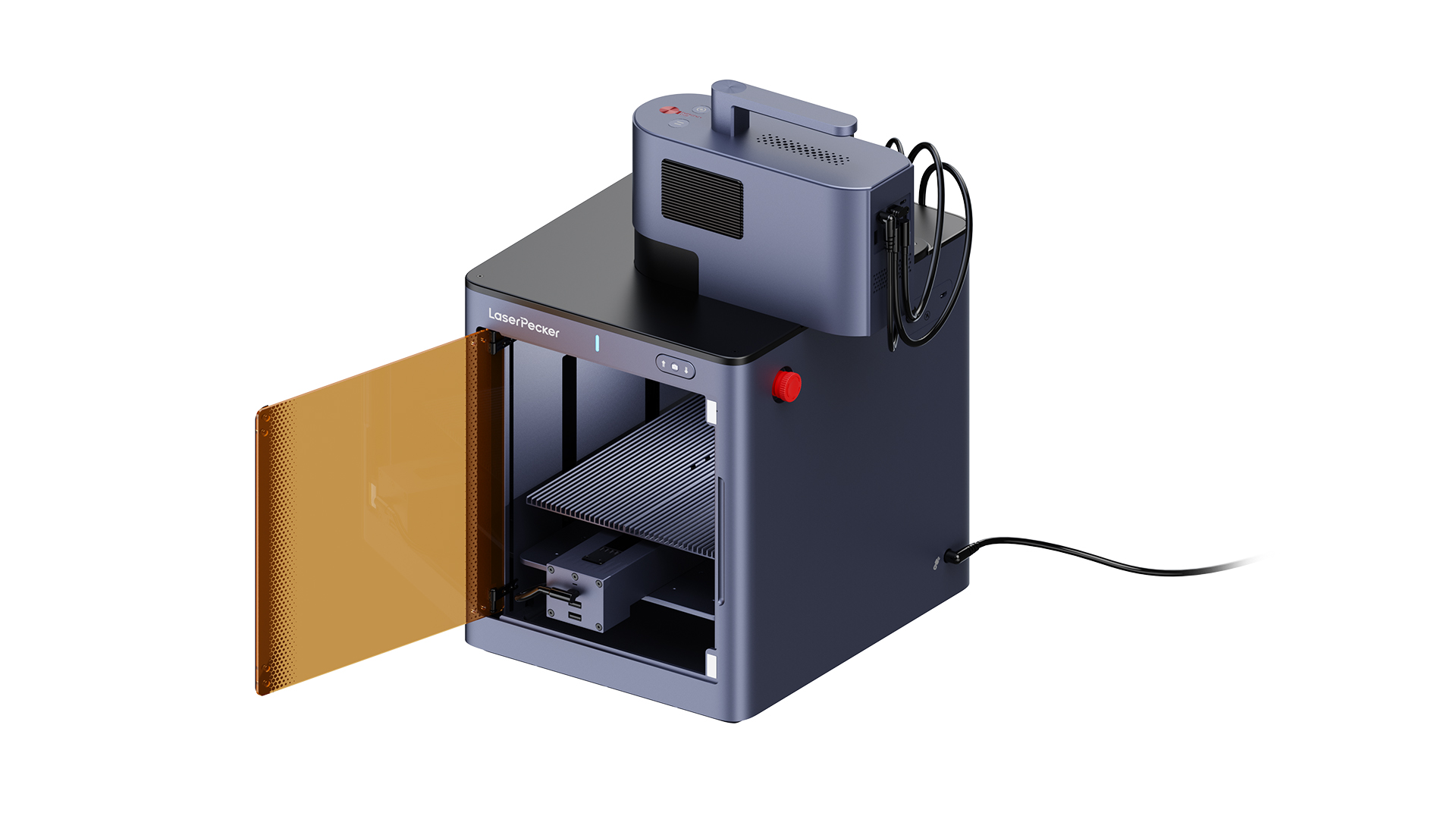

Öffnen Sie die hintere Tür des Sicherheitsgehäuses. Platzieren Sie die Schiebeverlängerung wie im Bild gezeigt. Verbinden Sie die Schiebeverlängerung anschließend über ein USB-A-auf-USB-C-Kabel mit dem Sicherheitsgehäuse:
USB-C-Ende: Wird mit der Slide-Erweiterung verbunden.
USB-A-Ende: Wird mit dem Sicherheitsgehäuse verbunden.
Wenn die Anzeige auf der Slide Extension durchgehend blau leuchtet, ist die Verbindung erfolgreich.
3.3 Bedienung der Slide Extension per LDS App/Software

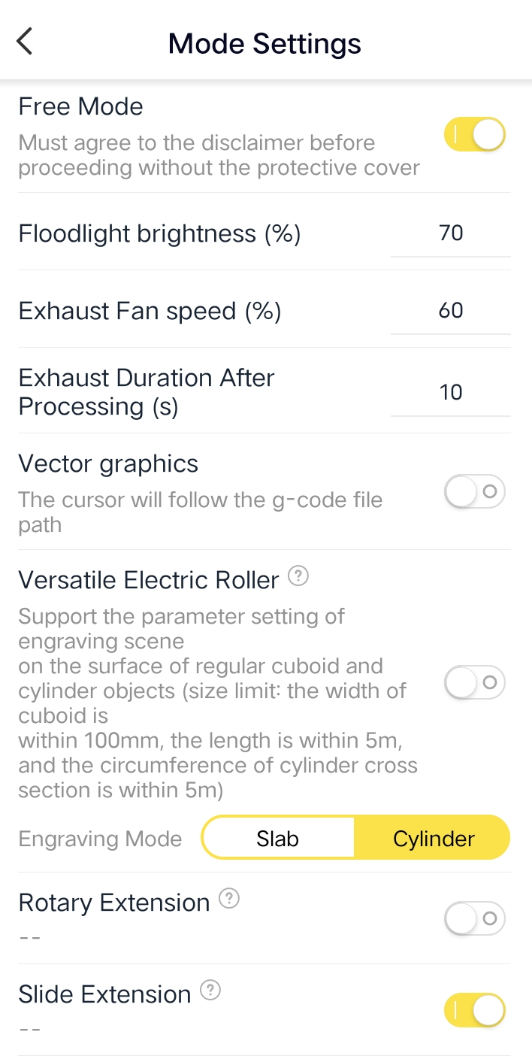

Wenn die Verbindung zwischen der LDS-App und der LP-Maschine hergestellt ist, tippen Sie auf das Symbol „⚙“, um die „Schiebeerweiterung“ und den „Freimodus“ einzuschalten.
Bei Verwendung der Schlittenverlängerung innerhalb der Sicherheitseinhausung können die Vorder- und Hintertüren nicht geschlossen werden. Daher muss der Freimodus aktiviert sein. Wenn keine ausreichenden Laserschutzmaßnahmen vorhanden sind, wird von der Verwendung der Schlittenverlängerung mit der Sicherheitseinhausung abgeraten.
3.4 Vorschau

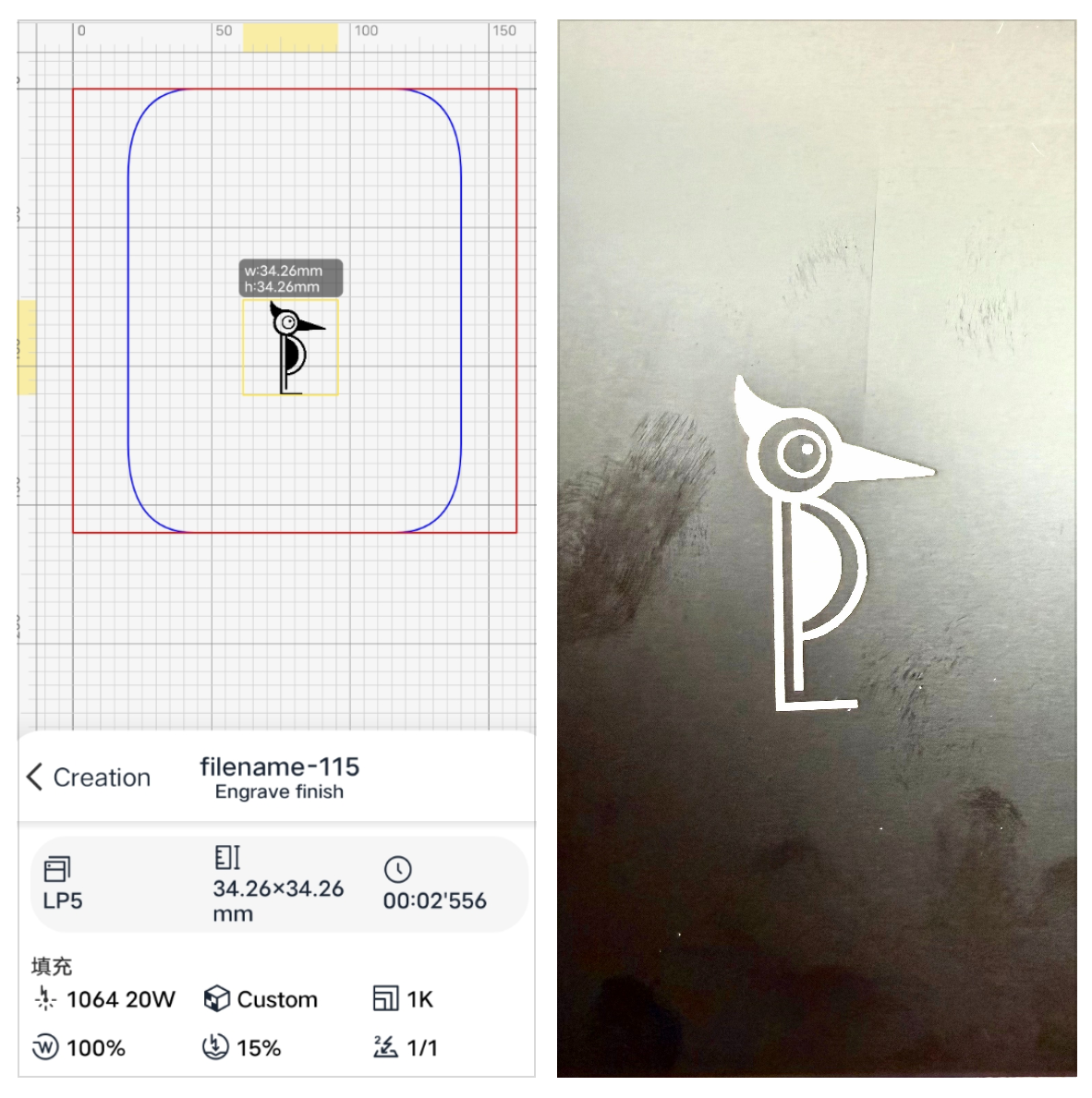

Stellen Sie nach dem Importieren sicher, dass sich Ihr Design innerhalb des in der Abbildung gezeigten roten Rechtecks befindet. Passen Sie anschließend die Brennweite nach Bedarf an.
3.5 Gravieren
Konfigurieren Sie die Gravurparameter in der App/Software und starten Sie die Gravur.
#4 Wie verwende ich den L-förmigen Positionierer mit der Sicherheitsumhausung?

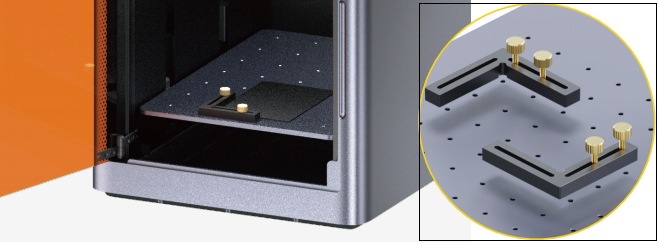

Passen Sie die Position des L-förmigen Positionierers an die Größe des zu gravierenden Materials und die im Vorschaumodus angezeigte Position des Designs an. Fixieren Sie den Positionierer passend zur Objektgröße für konsistente und wiederholte Stapelgravuren.
