In dieser Anleitung wird erklärt, wie du den Fokusabstand manuell misst und einstellst, um präzisere Gravur- und Schneidergebnisse zu erzielen.
Wann sollte der manuelle Fokus verwendet werden?
· Die Kamera kann die Materialhöhe nicht präzise erkennen
· Unregelmäßige oder dicke Materialien werden bearbeitet
· Eine präzisere Fokuseinstellung ist erforderlich
Hinweis
Der manuelle Fokus unterstützt den Modus für gekrümmte Oberflächen nicht. Er unterstützt ausschließlich den Modus Grundplatte, Rotationserweiterung und Fördervorrichtung.
Bevor du beginnst: Z-Achsen-Position zurücksetzen
Bevor du manuell fokussierst, stelle sicher, dass die Z-Achse auf ihre Standardposition zurückgesetzt wurde. Du kannst die Z-Achsen-Position mit einer der folgenden Methoden zurücksetzen:

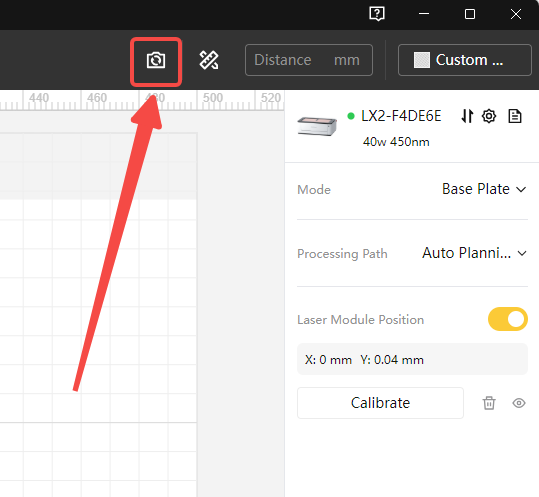

(1) Den Kamerahintergrund aktualisieren, um die Z-Achse automatisch zurückzusetzen.

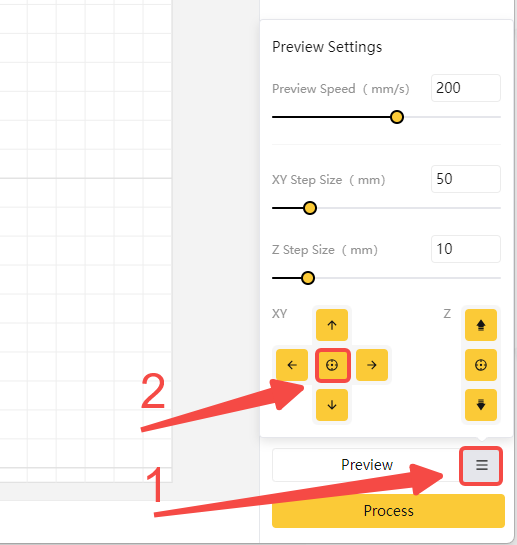

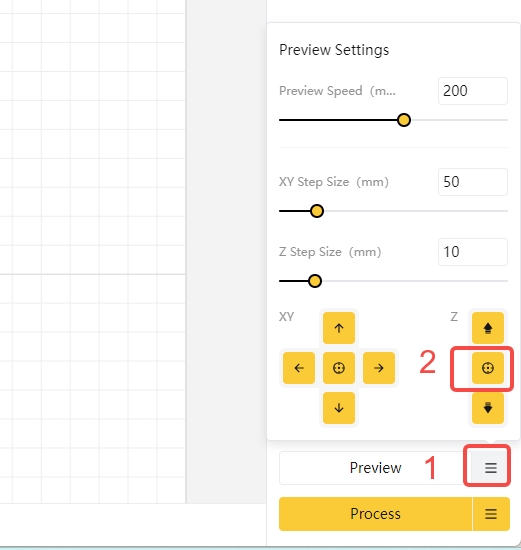

(2) Die Funktion „Zum Ursprung fahren“ verwenden.
Fokusabstand messen und eingeben

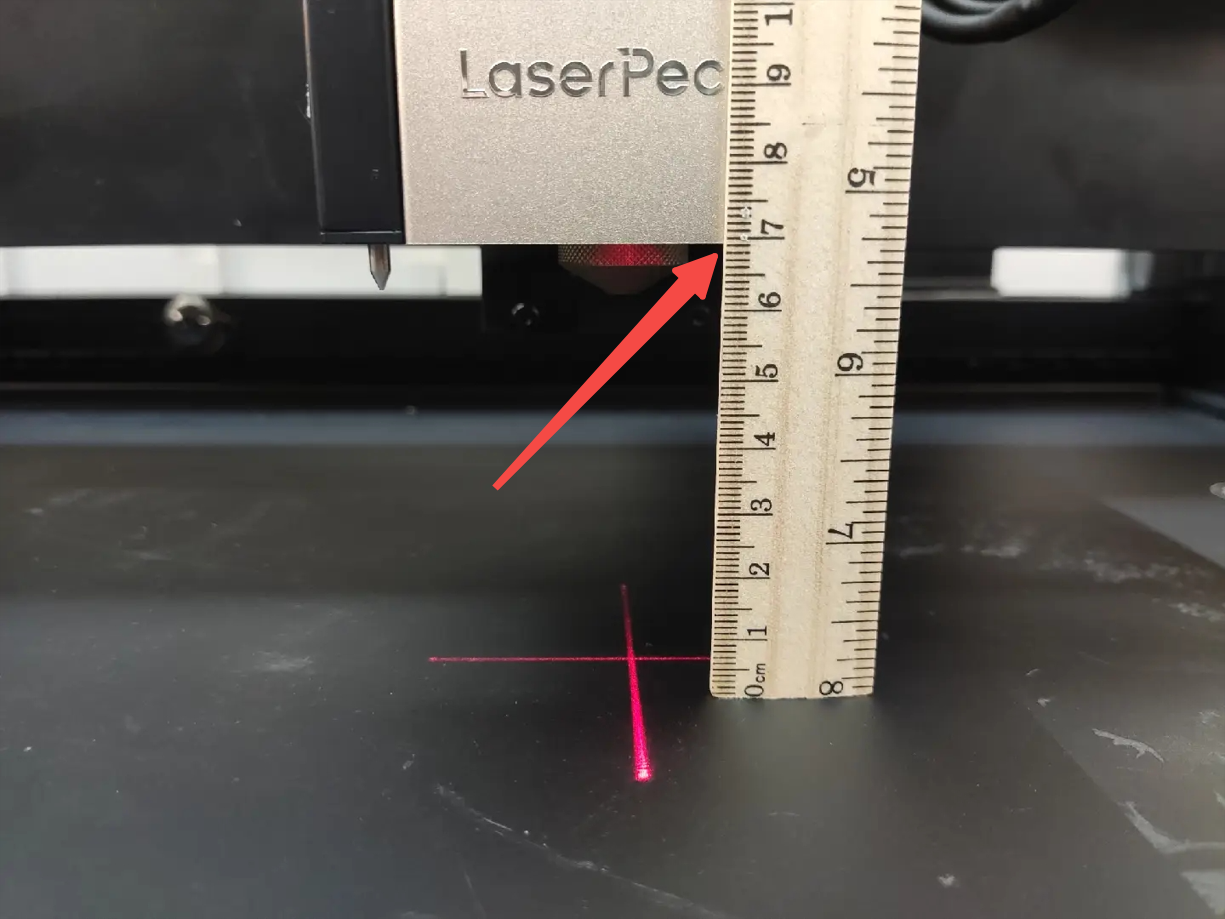

(1) Bewege das Lasermodul über das zu bearbeitende Material und verwende ein Lineal oder einen Messschieber, um den vertikalen Abstand zwischen der Materialoberfläche und der Unterkante des Lasermoduls zu messen, wie in der folgenden Abbildung gezeigt.

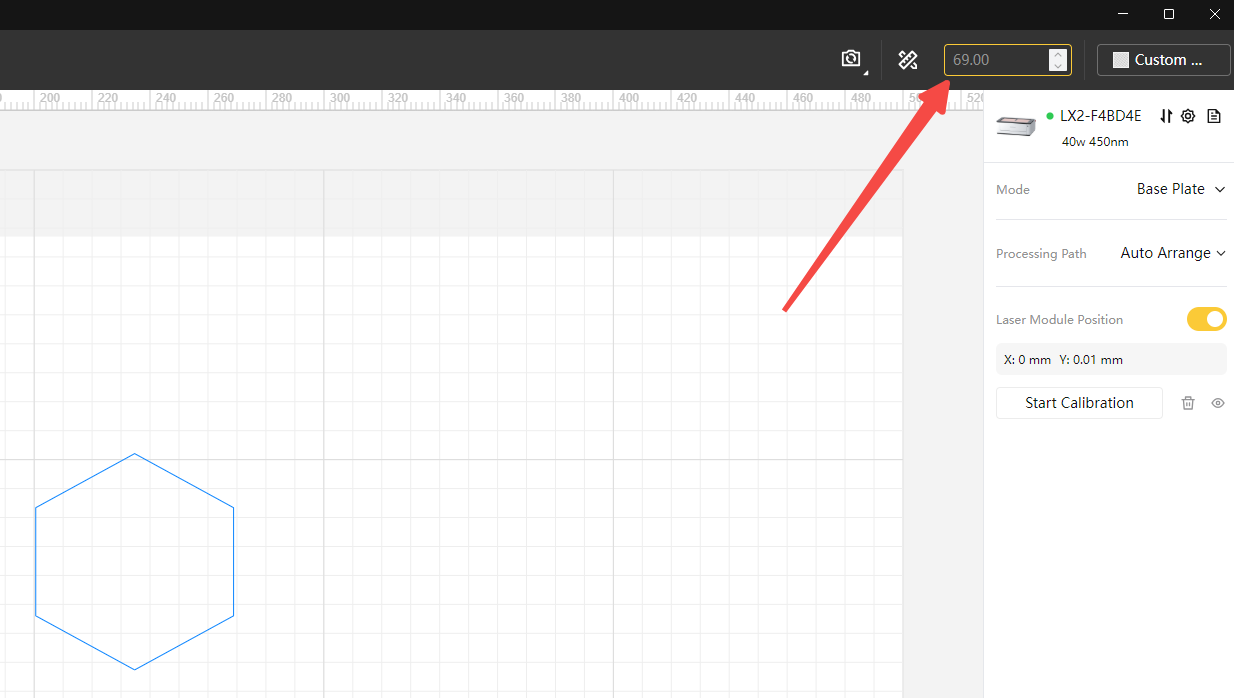

(2) Gib den gemessenen Wert in der Parameterleiste „Abstand“ oben rechts ein.
Hinweis
Wenn der gemessene Abstand kleiner als 22 mm ist, könnte das Material zu dick sein, damit das Lasermodul korrekt fokussieren kann. In diesem Fall musst du möglicherweise die Sockelerhöhung installieren, um korrekt fokussieren zu können.
(3) Bearbeite das Material und überprüfe, ob das Gravurergebnis scharf und klar ist.
Ein korrekt fokussiertes Ergebnis sollte scharfe Kanten, klare Details und eine gleichmäßige Gravurqualität aufweisen.
Falls das Ergebnis unscharf ist, passe den Abstand leicht an und führe den Test erneut durch, bis die Gravur scharf und gleichmäßig erscheint.
