Der LX2 kann zusammen mit der Rotationserweiterung zum Gravieren von zylindrischen Objekten verwendet werden. Für die Verwendung der Rotationserweiterung muss das Gerät mit einer Sockelerhöhung ausgestattet sein.

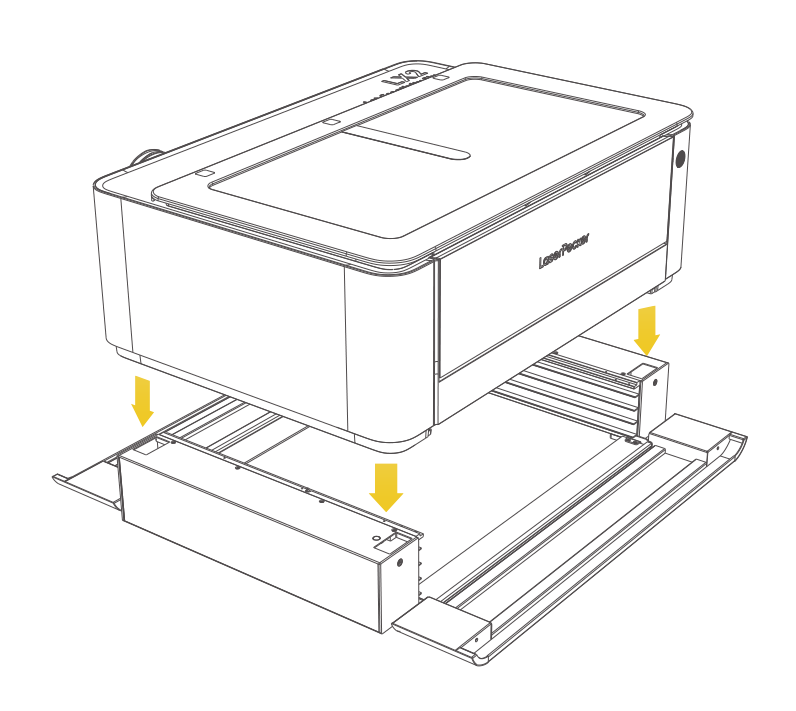

1. Sockelerhöhung montieren
Detaillierte Anweisungen zur Verwendung der Sockelerhöhung mit dem LX2 finden Sie im Benutzerhandbuch der Sockelerhöhung.

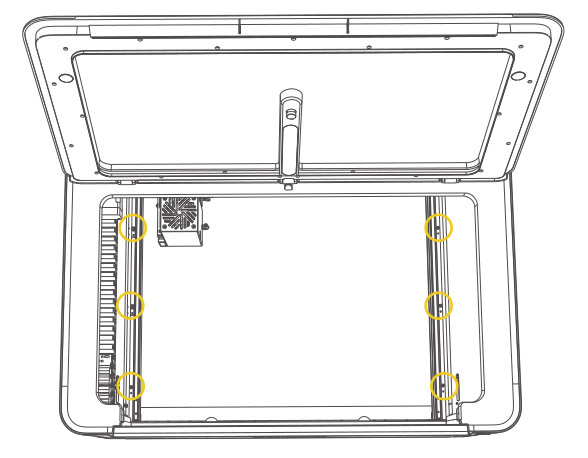

Stellen Sie sicher, dass der LX2 und die Sockelerhöhung mit den M3×12-Schrauben fest montiert sind. Bei einer fehlerhaften Montage kann das Gerät die Materialbearbeitung nicht starten.
2. Rotationserweiterung montieren
Detaillierte Montageschritte finden Sie in der Montageanleitung der Rotationserweiterung oder im aktuellen Benutzerhandbuch.
3. Rotationserweiterung positionieren und anschließen
Schritt 1

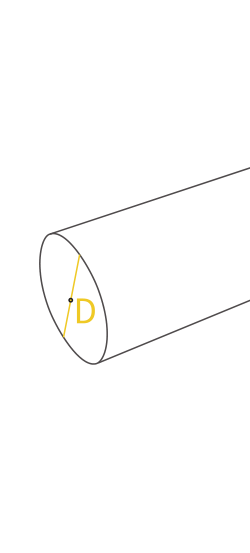

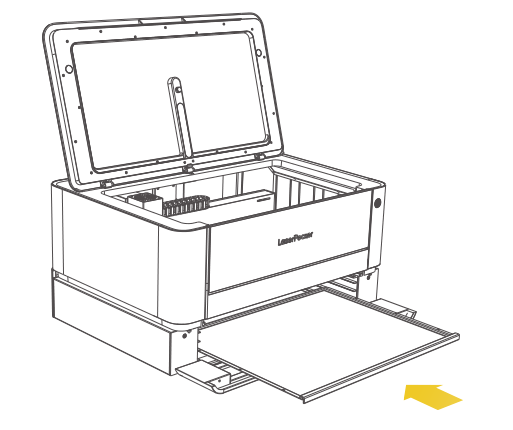

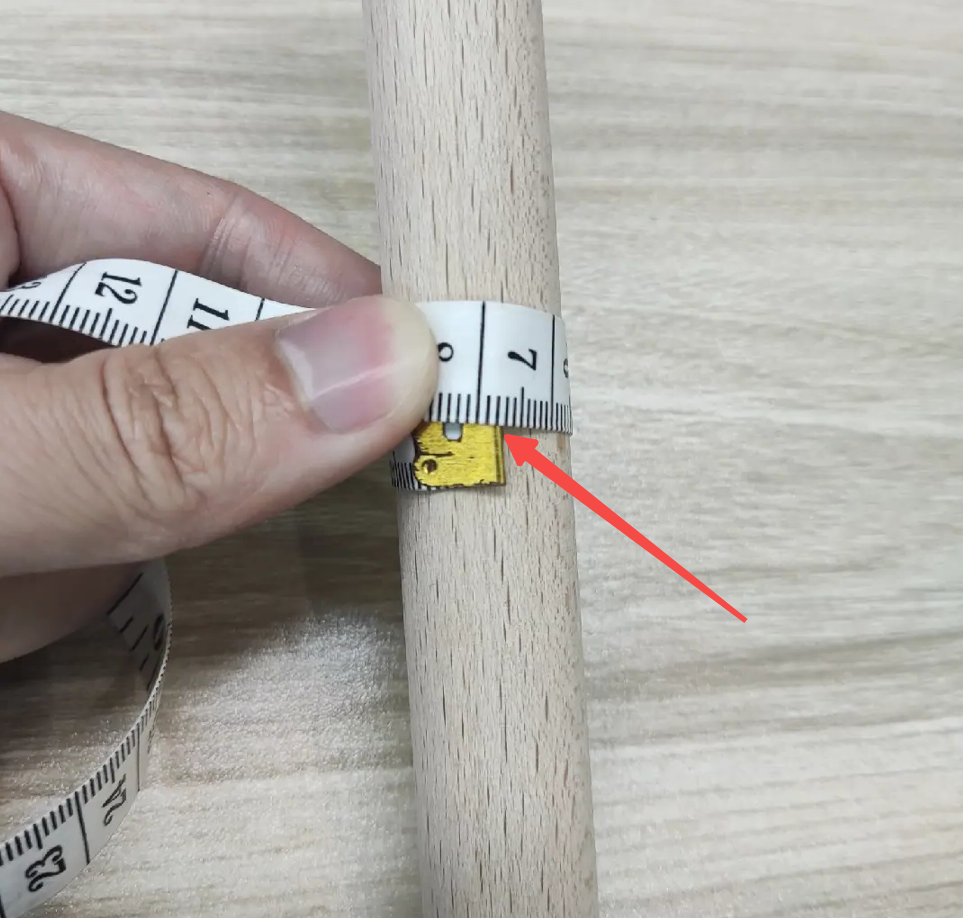

Messen Sie den Durchmesser des zu gravierenden zylindrischen Materials und setzen Sie die Grundplatte entsprechend der Materialstärke in die passende Position ein.
Die Sockelerhöhung bietet vier Höhenstufen zur Unterstützung von Materialien mit unterschiedlichen Durchmessern. Die folgende Tabelle zeigt die unterstützten Gravurbereiche:
| Objektstufe | Erhöhungsstufe | Unterstützter Durchmesser | Höhenstufe |
|---|---|---|---|
| Stufe 1 | Nicht mit der Rotationserweiterung verwendbar. | ||
| Stufe 2 | 0 mm < d < 55 mm | ||
| Stufe 3 | 0 mm < d < 104 mm | ||
| Stufe 4 | 33 mm < d < 130 mm |
Schritt 2

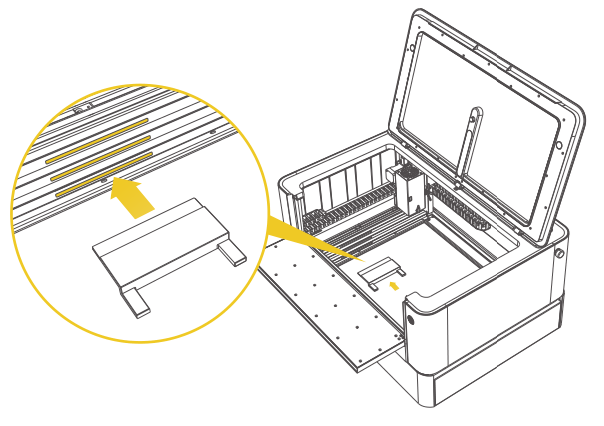

Platzieren Sie den Positionierungsblock der Rotationserweiterung.
Schritt 3

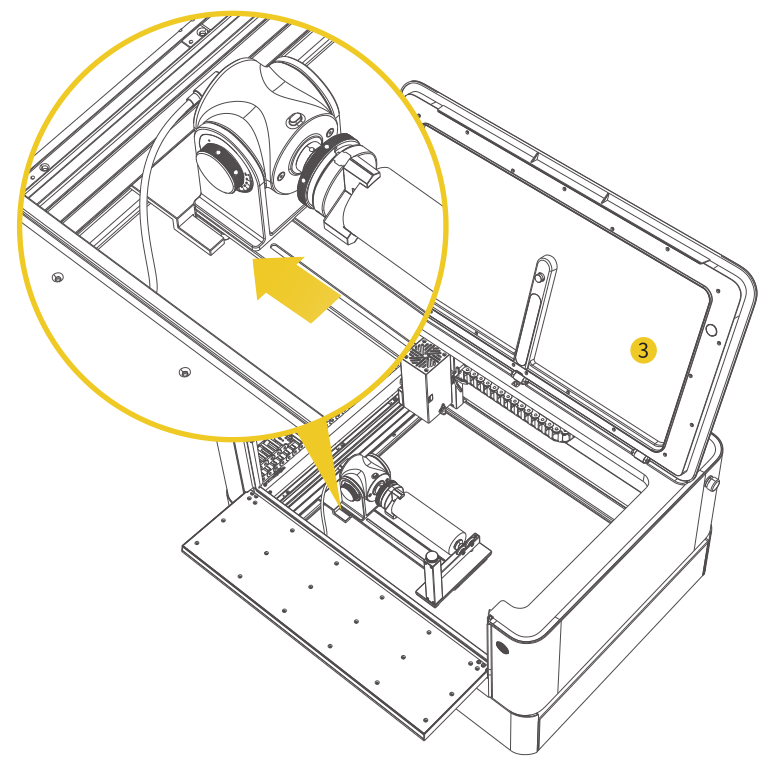

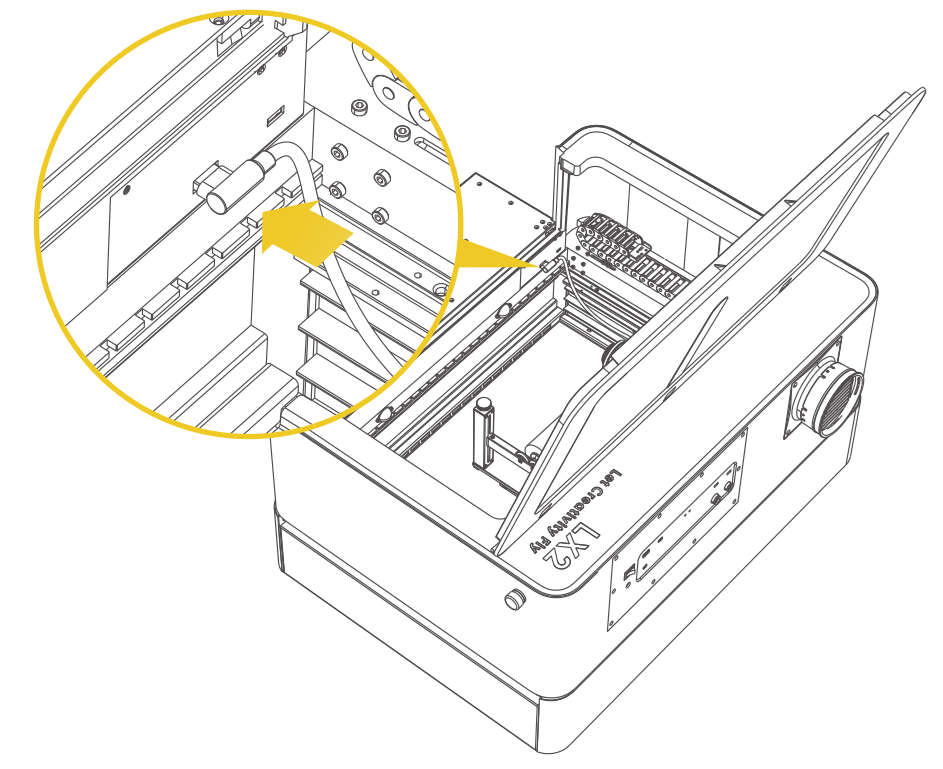

Stecken Sie ein Ende des USB-A-auf-USB-A-Kabels (25 cm) in die Rotationserweiterung und das andere Ende in den USB-Anschluss des Geräts. Befestigen Sie anschließend die Rotationserweiterung am Positionierungsblock.
Schritt 4
Schalten Sie das Gerät ein. Sobald die Rotationserweiterung und das Gerät mit Strom versorgt werden, leuchtet die Statusanzeige der Rotationserweiterung blau. Dies zeigt an, dass die Verbindung erfolgreich hergestellt wurde.
4. Bearbeitung zylindrischer Materialien starten
Schritt 1: In den Modus „Rotationserweiterung“ wechseln

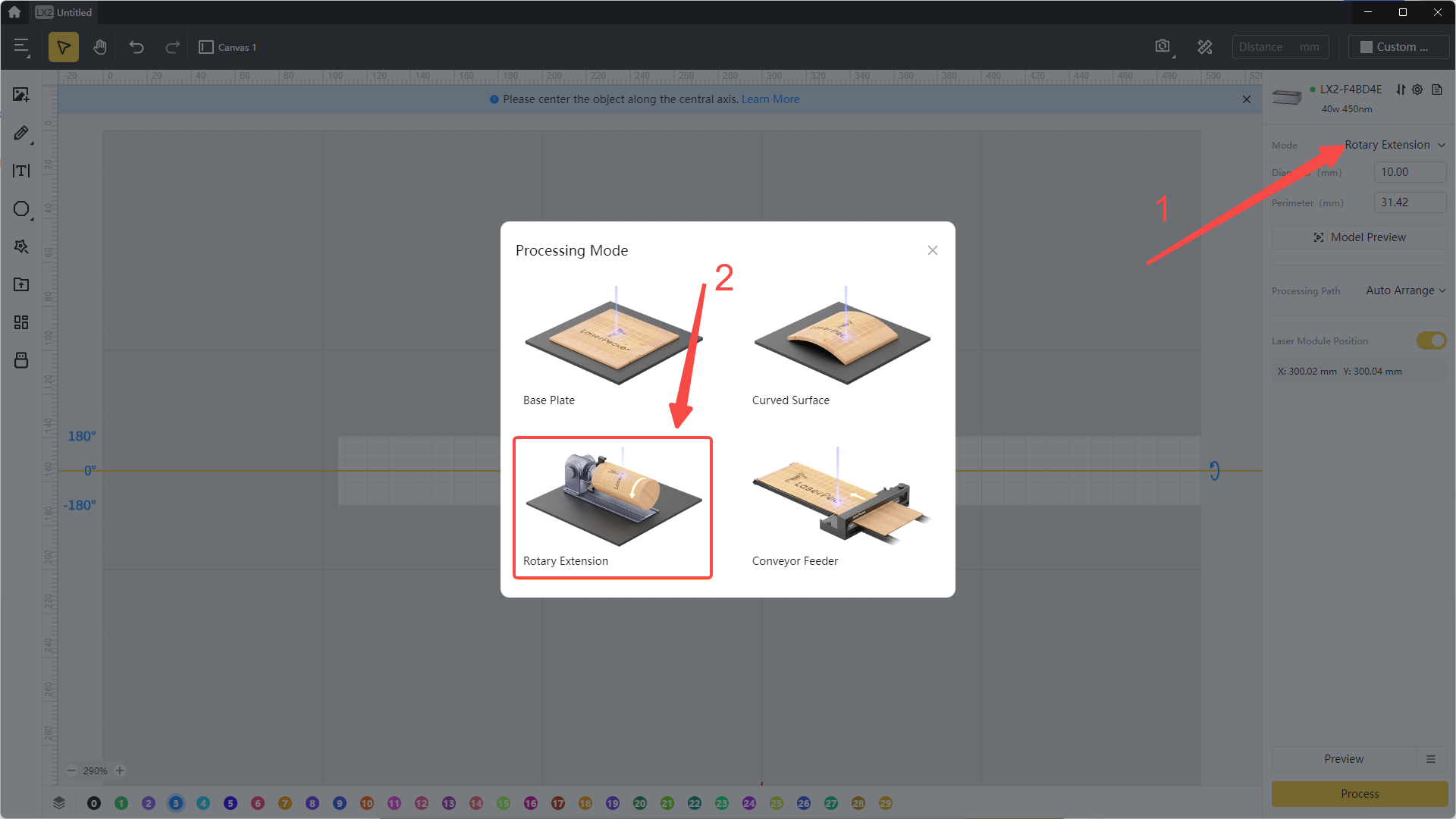

(1) Verbinden Sie sich mit dem Gerät und stellen Sie den Bearbeitungsmodus im rechten Bedienfeld auf „Rotationserweiterung“ ein.

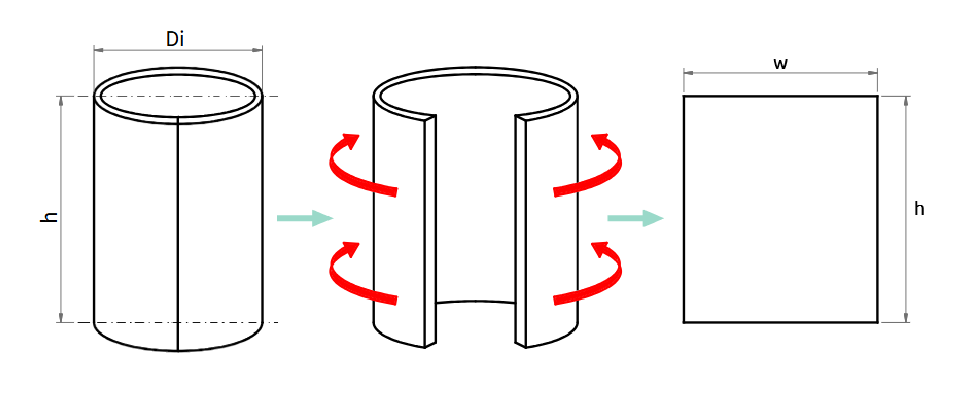

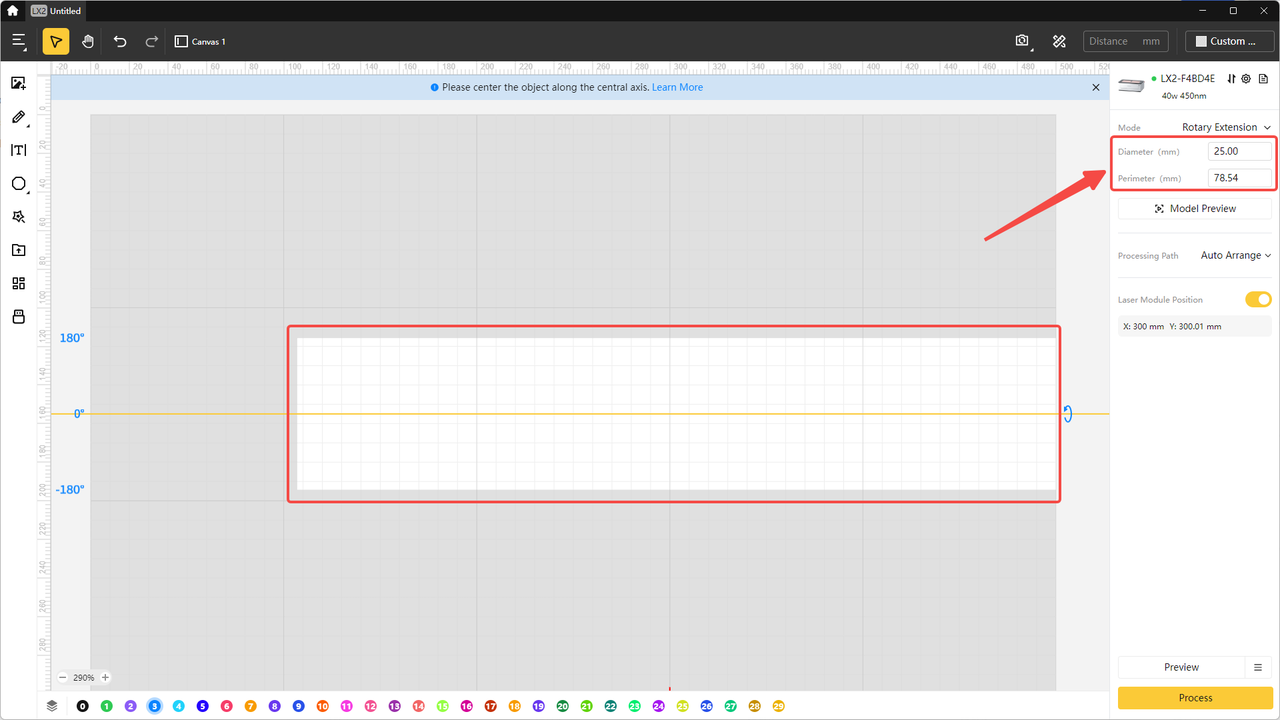

(2) Geben Sie einfach den Durchmesser oder den Umfang des Materials ein. Die Software berechnet den jeweils anderen Wert automatisch. Der weiße Bereich auf der Arbeitsfläche zeigt den gravierbaren Bereich an, während der graue Bereich den nicht bearbeitbaren Bereich außerhalb der Grenzen kennzeichnet.
(3) Spannen Sie das Material mit der Rotationserweiterung ein.

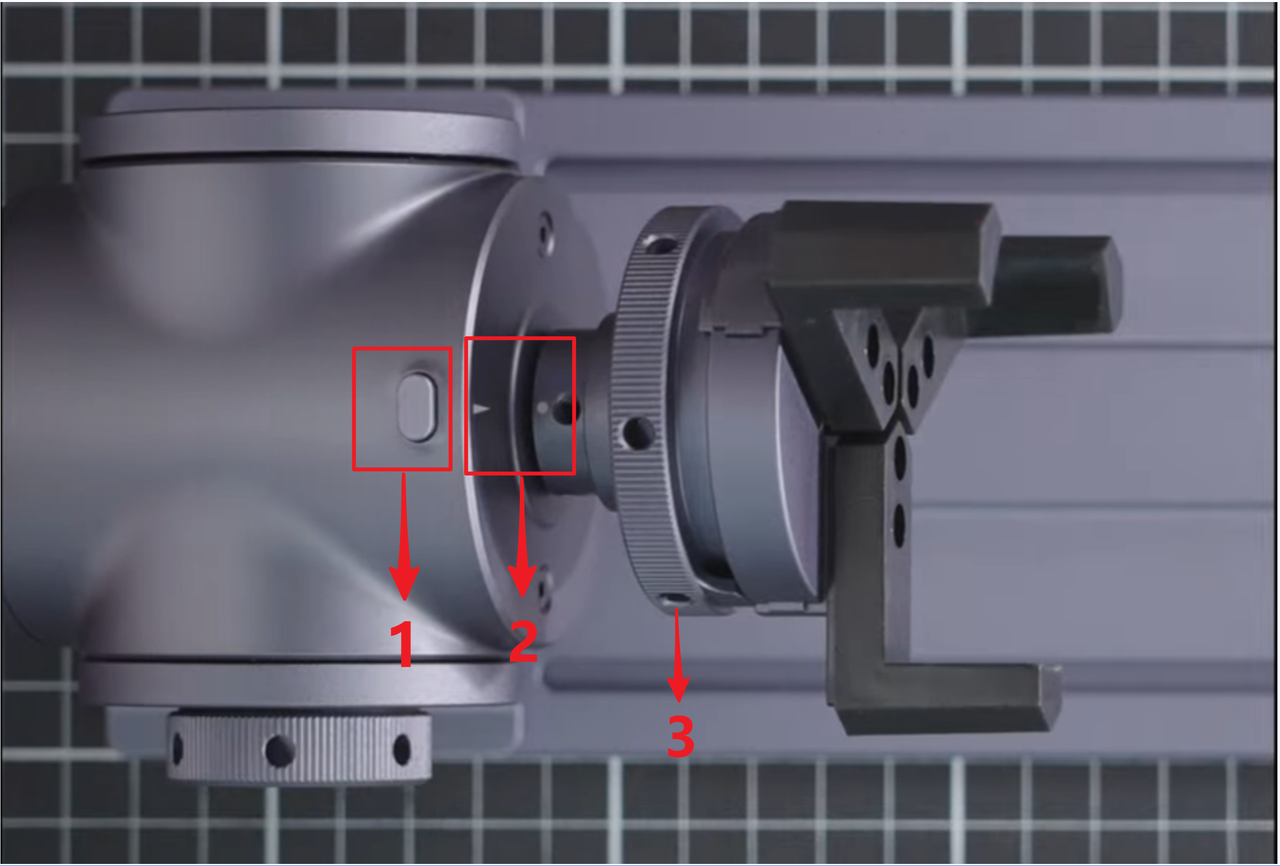

- Um den Winkel der Rotationserweiterung zu fixieren, richten Sie den weißen Punkt am Spannfutter auf die Pfeilmarkierung aus und drücken Sie die Verriegelungstaste. Die Verriegelungstaste dient dazu, die Startposition festzulegen und unbeabsichtigte Bewegungen zu verhindern.
- Drehen Sie anschließend den Spannfutter-Drehteller, um den Durchmesser der Spannbacken an das Material anzupassen.
- Lösen Sie nach dem Einspannen des Materials die Verriegelungstaste wieder. Nur bei gelöster Taste kann sich das Spannfutter während der Vorschau normal drehen. Andernfalls kann dies den anschließenden Gravurvorgang beeinträchtigen.
Schritt 2: Laserfokus einstellen
Automatische Messung

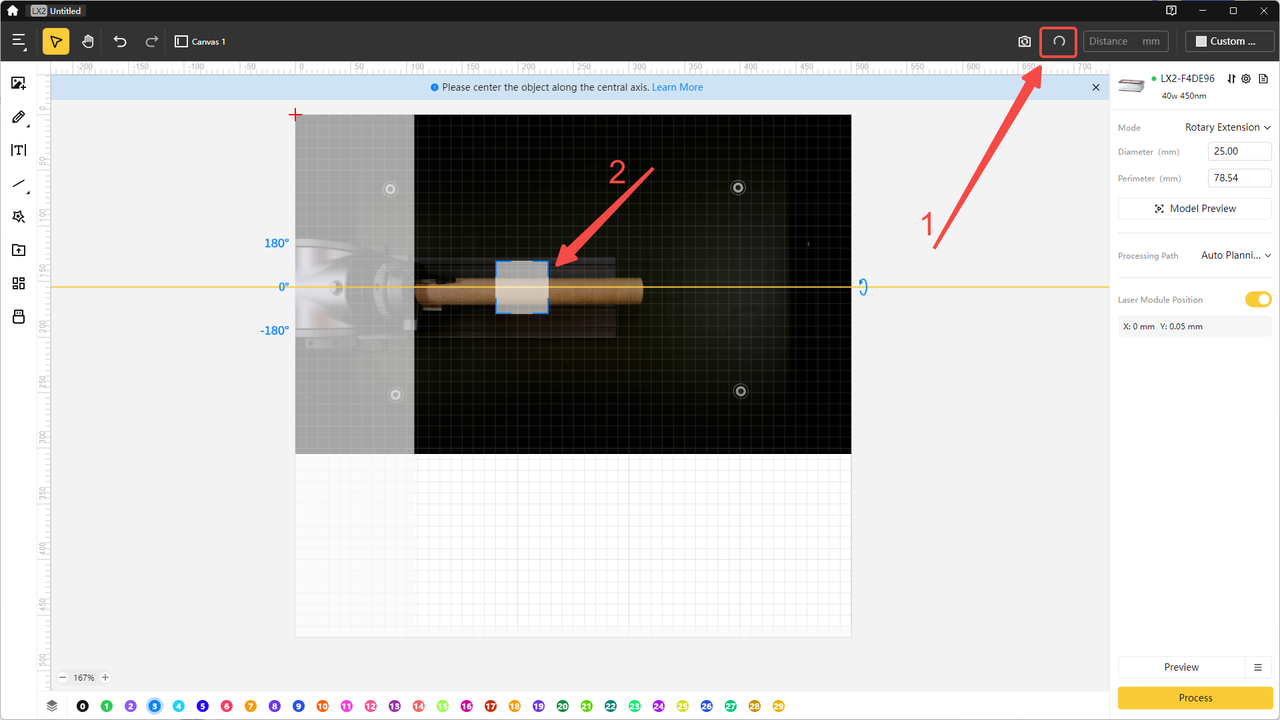

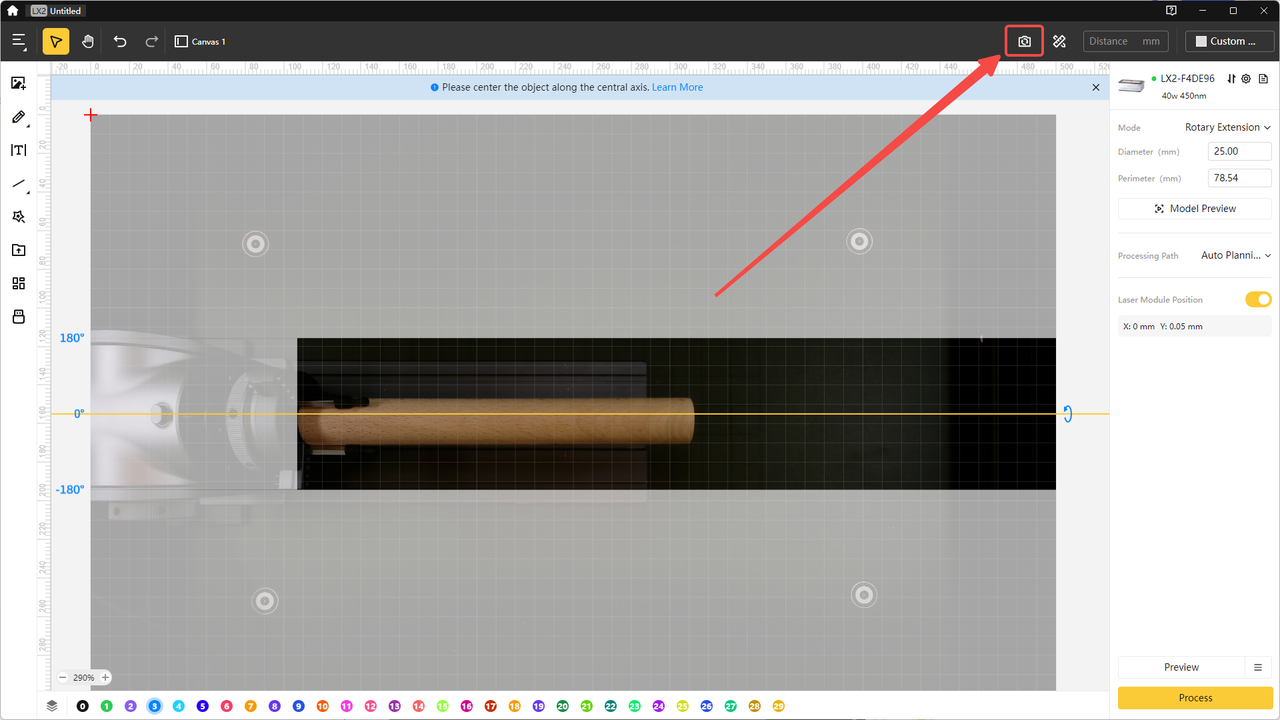

(1) Klicken Sie auf das Kamerasymbol oben rechts in der LDS-Software, um den Hintergrund zu aktualisieren.
(2) Klicken Sie auf die Schaltfläche „Auto Measure“, positionieren Sie den Mauszeiger über dem Material und klicken Sie, um die automatische Messung zu starten.
Stellen Sie sicher, dass der Abstandssensor vor der automatischen Messung nicht ausgefahren ist.

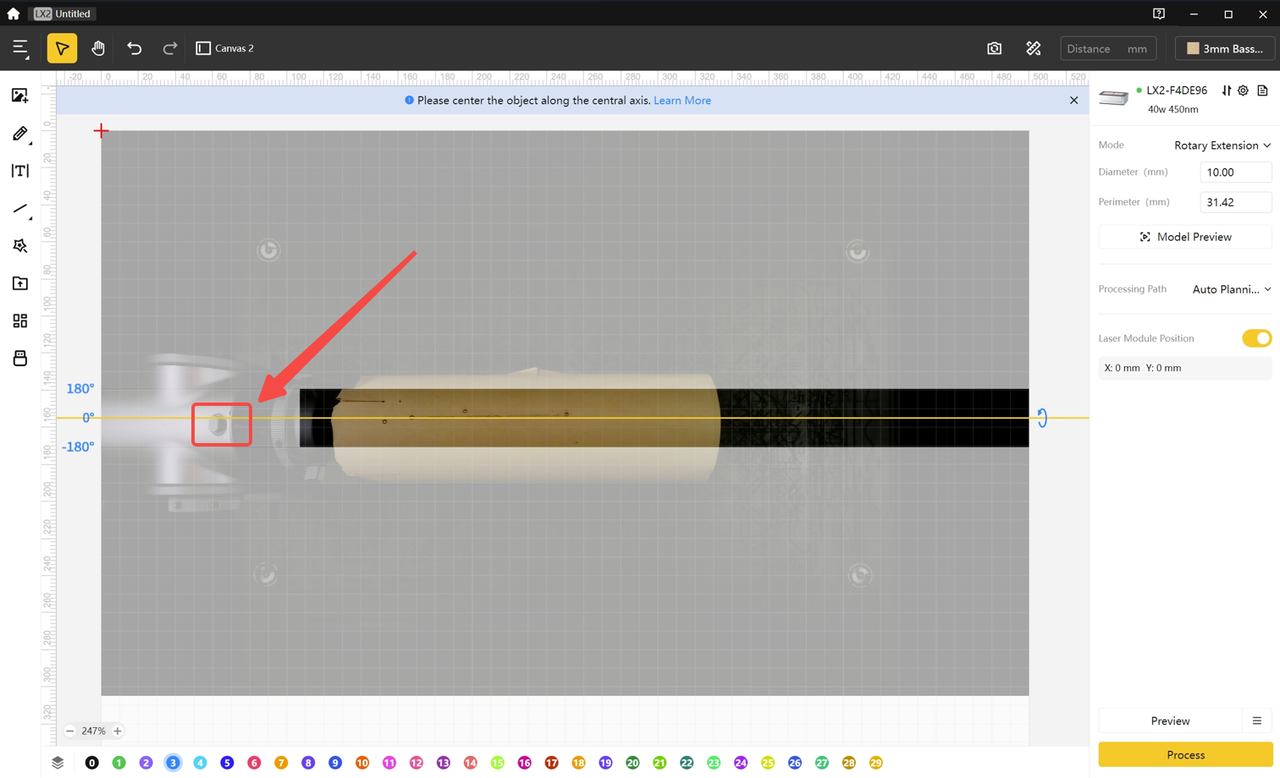

Falls die gelbe Referenzlinie nicht exakt mit der Rotationserweiterung und der Mitte des Materials übereinstimmt, ist dies normal. Der Kamerahintergrund dient lediglich zur Unterstützung der Funktion „Automatische Messung“. Im Gegensatz zur direkten Montage der Grundplatte auf dem LX2 führt die Verwendung einer Sockelerhöhung sowie das Einsetzen der Grundplatte in eine ihrer Höhenstufen zu einer gewissen perspektivischen Abweichung im Kamerabild.
Manuelle Messung
Beim Gravieren von zylindrischen Objekten mit kleinem Radius und kurzer Länge (z. B. Ringen, Stiften usw.) empfehlen wir die manuelle Messung. In solchen Fällen ist der Kamerahintergrund möglicherweise nicht präzise genug, wodurch die Funktion „Automatische Messung“ fehlschlagen kann.

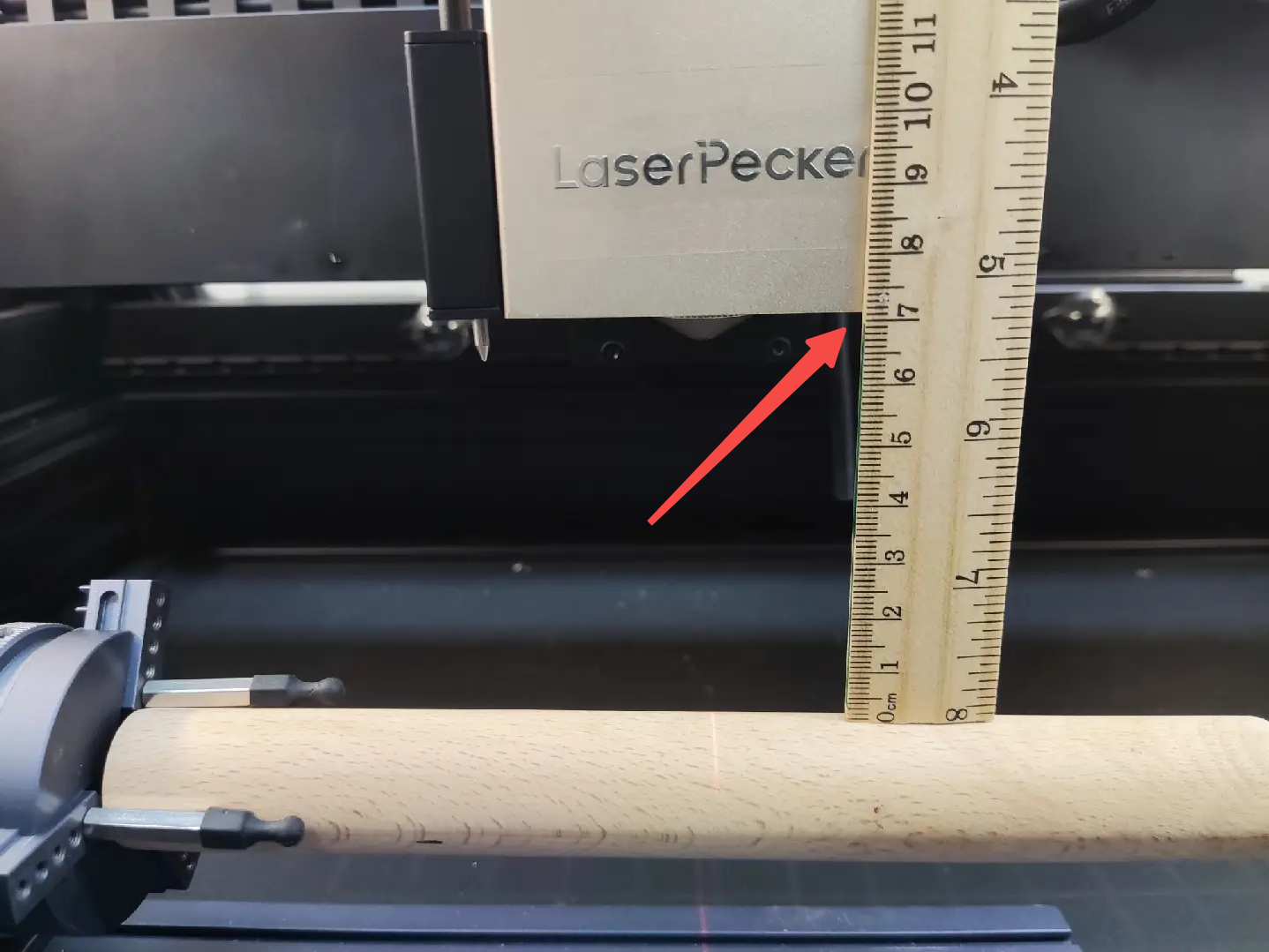

(1) Positionieren Sie das Lasermodul manuell über dem Material und messen Sie anschließend mit einem Lineal den Abstand zwischen der Materialoberfläche und der Unterkante des Lasermoduls.

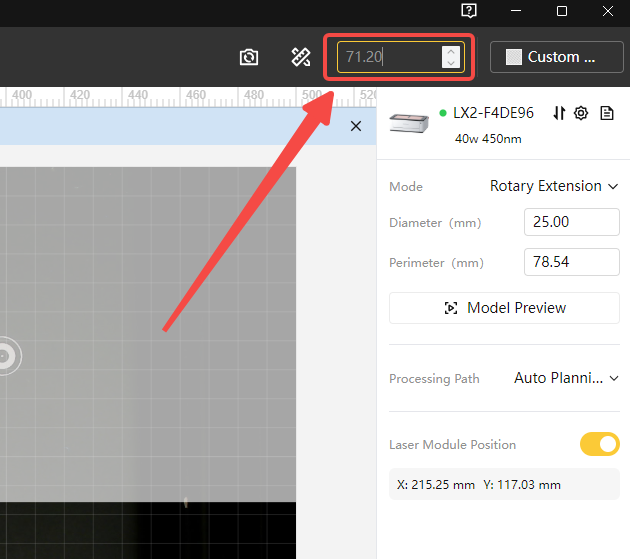

(2) Geben Sie den gemessenen Wert in den Parameter Abstand oben rechts in der Software ein.

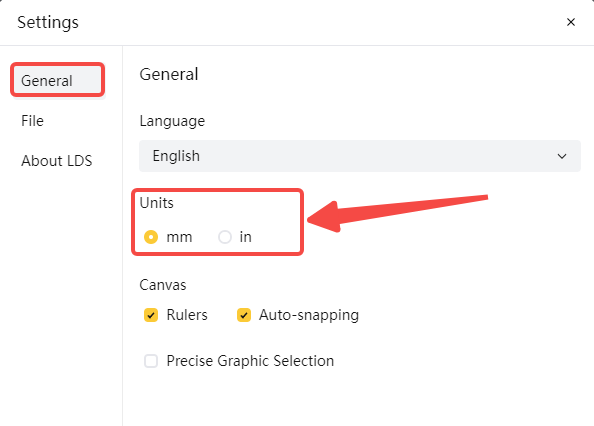

Über das Hauptmenü oben links in der Software können Sie die Einstellungen öffnen und die Längeneinheit zwischen mm und Zoll wechseln.
Schritt 3: Gravurobjekt gestalten

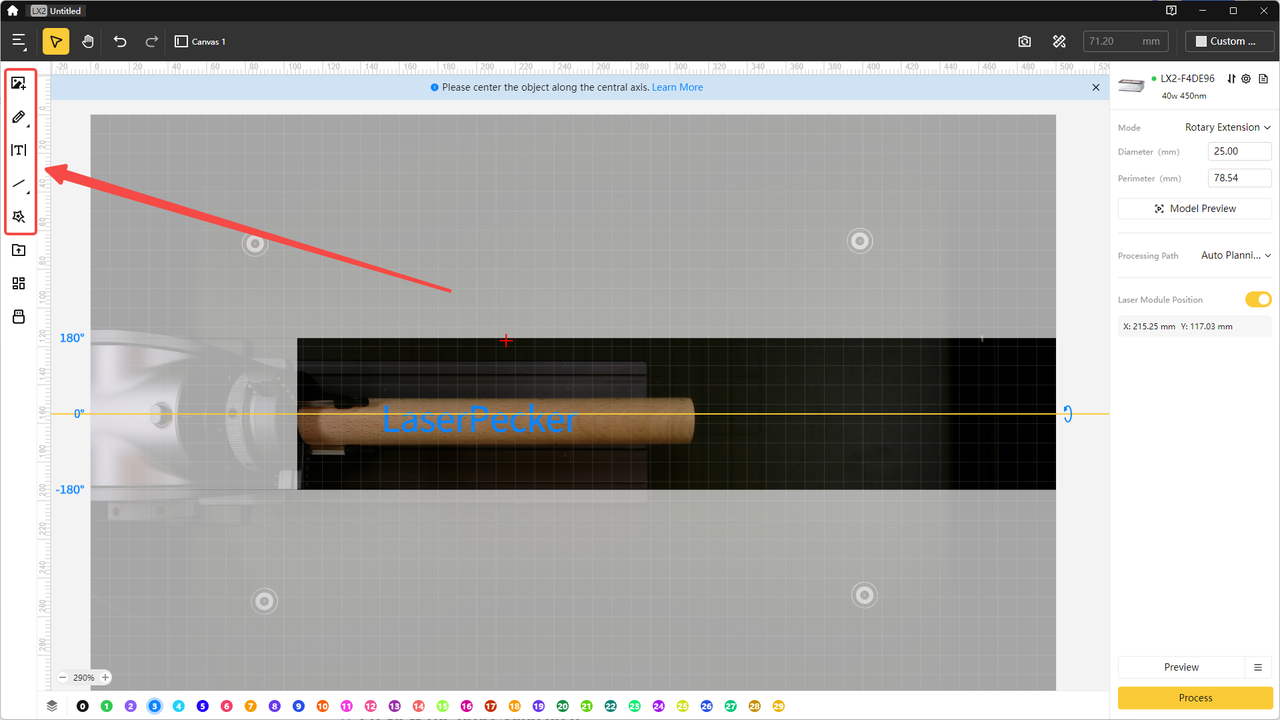

Erstellen oder importieren Sie das gewünschte Design über die Werkzeugleiste auf der linken Seite. Passen Sie Größe und Ausrichtung nach Bedarf an.
Schritt 4: Bearbeitungsparameter festlegen
Wählen Sie das Objekt aus und legen Sie die Bearbeitungsparameter im rechten Bedienfeld fest.
Schritt 5: Bearbeitungsbereich prüfen
(1) Klicken Sie unten rechts in der Software auf die Schaltfläche „Vorschau“.
(2) Klicken Sie auf „Vorschau“. Das Gerät beginnt nun mit der Markierung des Bearbeitungsbereichs. Im Modus „Rotationserweiterung“ bewegt sich das Lasermodul nur entlang der X-Achse, während die Rotationserweiterung das zylindrische Objekt dreht. Dadurch können Sie die Umrisse Ihres Designs direkt auf dem Objekt überprüfen.

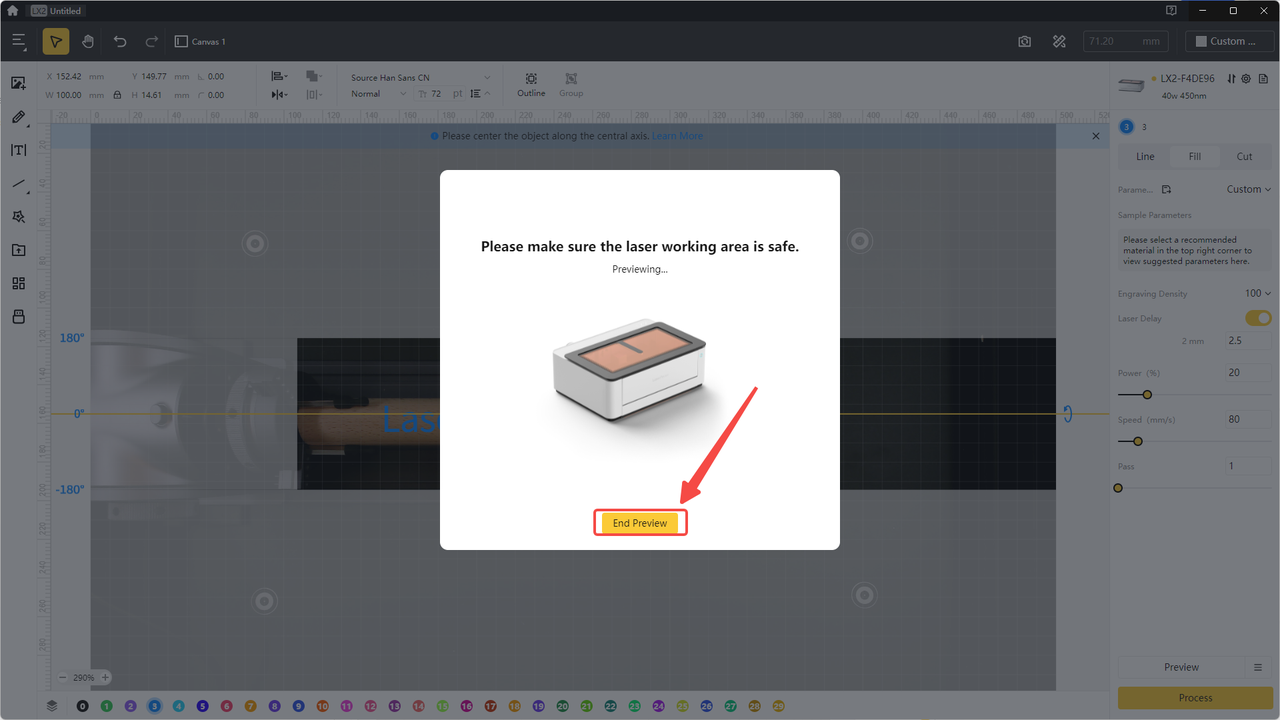

(3) Nachdem Sie den Bearbeitungsbereich bestätigt haben, klicken Sie auf „Vorschau beenden“. Falls der Bearbeitungsbereich nicht korrekt ist, können Sie das Gravurobjekt auf der Arbeitsfläche der Software anpassen und die Vorschau erneut durchführen.
Schritt 6: Bearbeitung starten

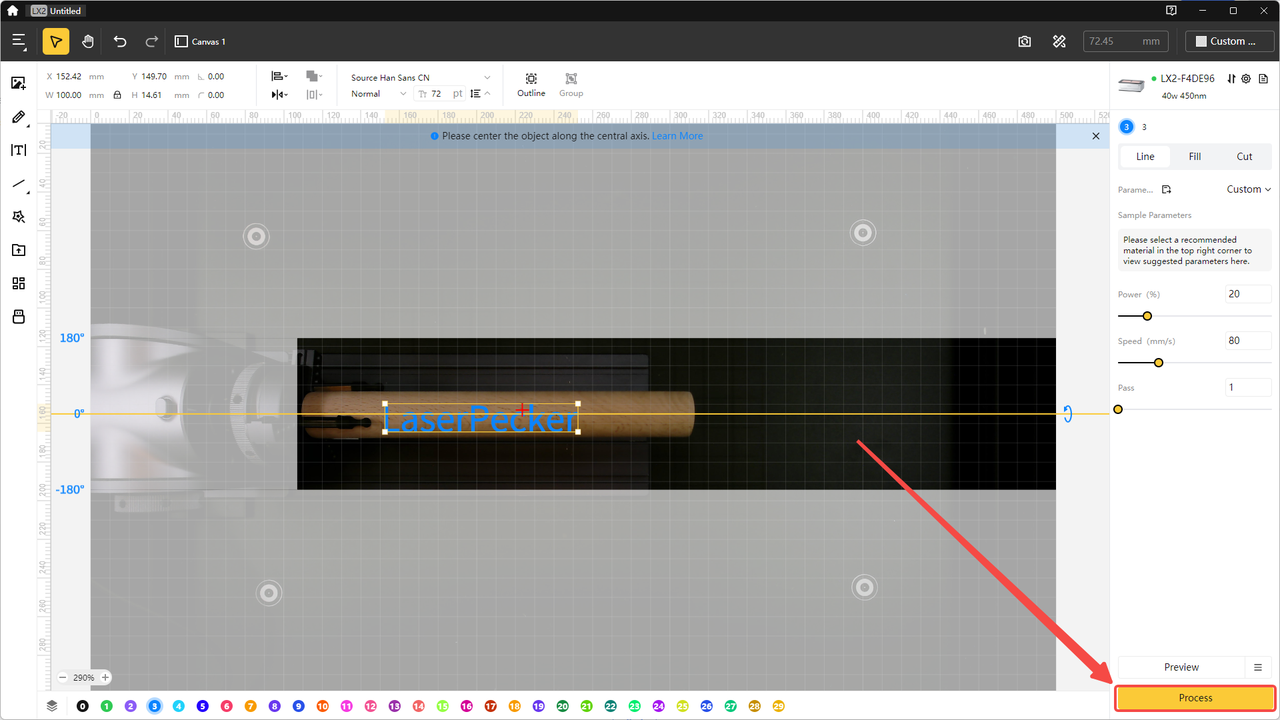

(1) Klicken Sie unten rechts auf „Bearbeiten“.

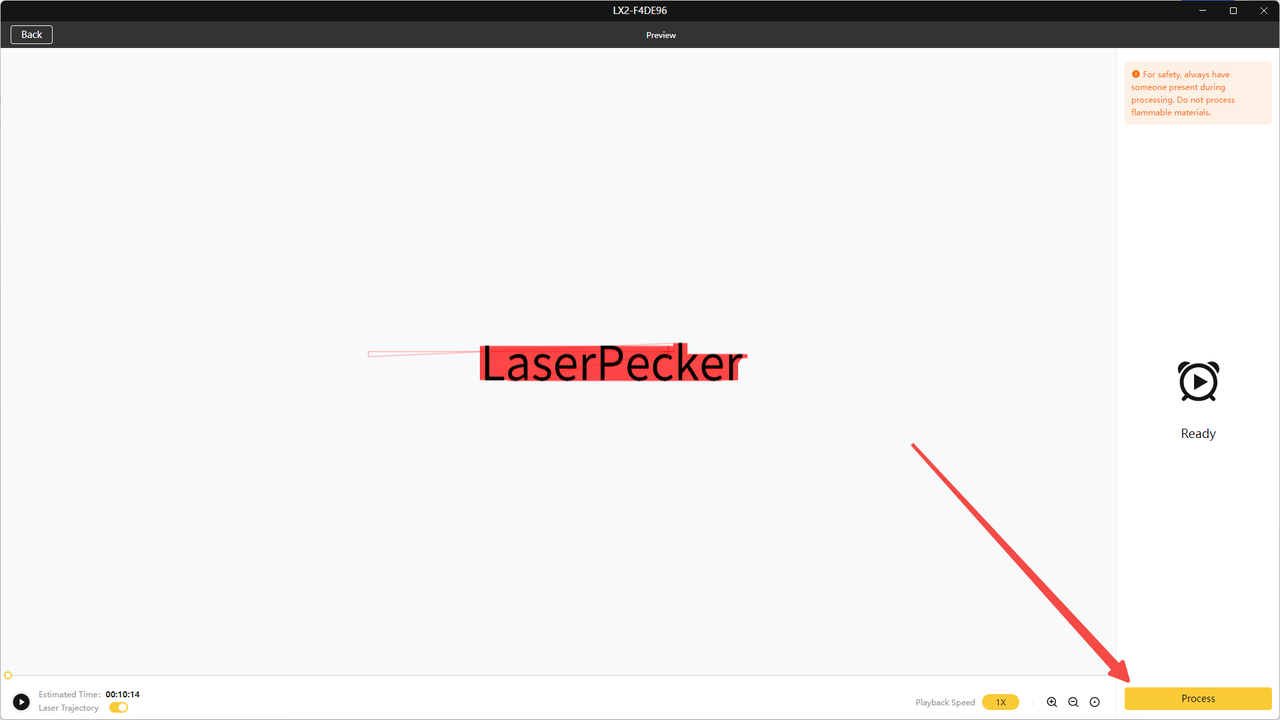

(2) Die Bearbeitungsvorschau simuliert den Bewegungsweg des Lasers während des Gravurvorgangs. Wenn Sie bereits mit dieser Funktion vertraut sind, können Sie diesen Schritt überspringen und direkt mit der Gravur beginnen. Klicken Sie dazu unten rechts auf „Bearbeiten“.
(3) Stellen Sie sicher, dass die obere Abdeckung des LX2 geschlossen ist, und drücken Sie anschließend die Taste am Gerät, um die Bearbeitung zu starten.
