Diese Anleitung zeigt dir Schritt für Schritt, wie du das Lasermodul deines LaserPecker LX2 austauschst.
1. Entfernen des Lasermoduls

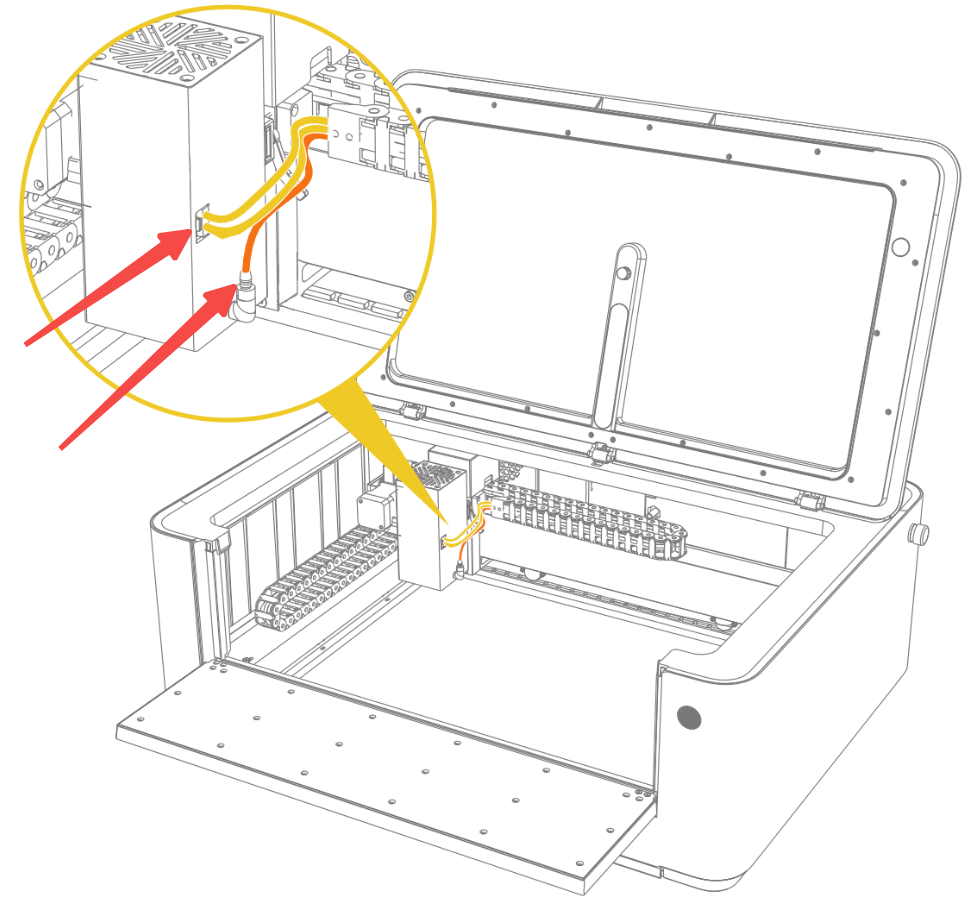

(1) Schalte das Gerät aus, zieh das Stromkabel vom Lasermodul ab und nimm den Luftschlauch ab.

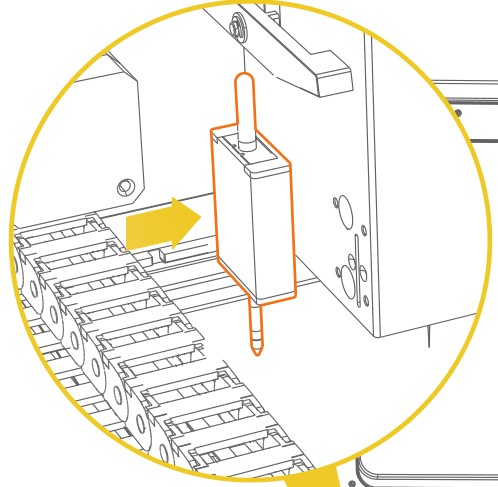

(2) Entferne den Abstandssensor.

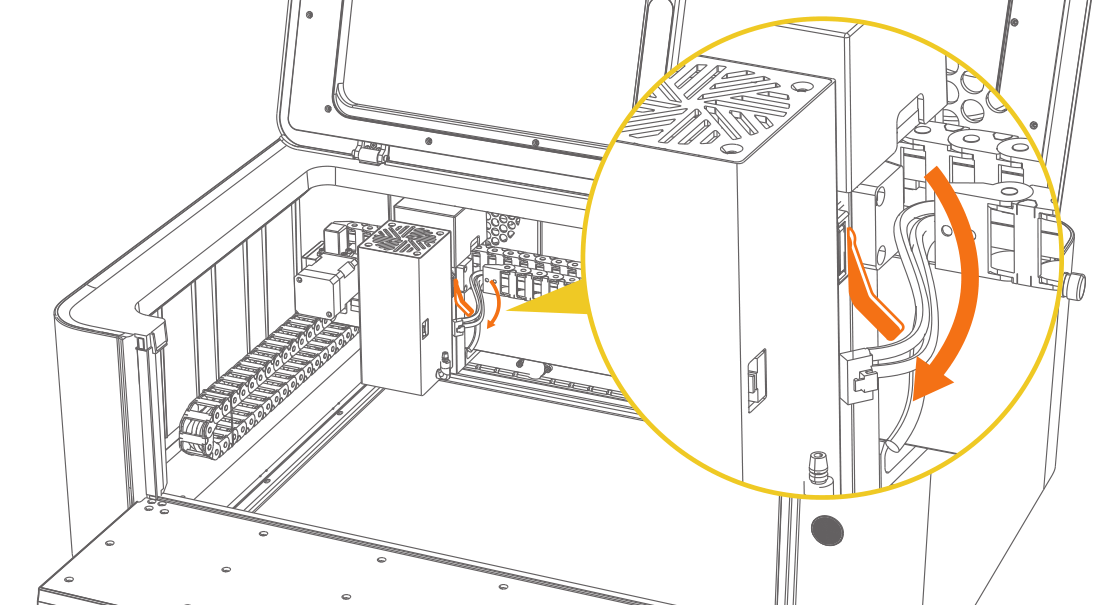

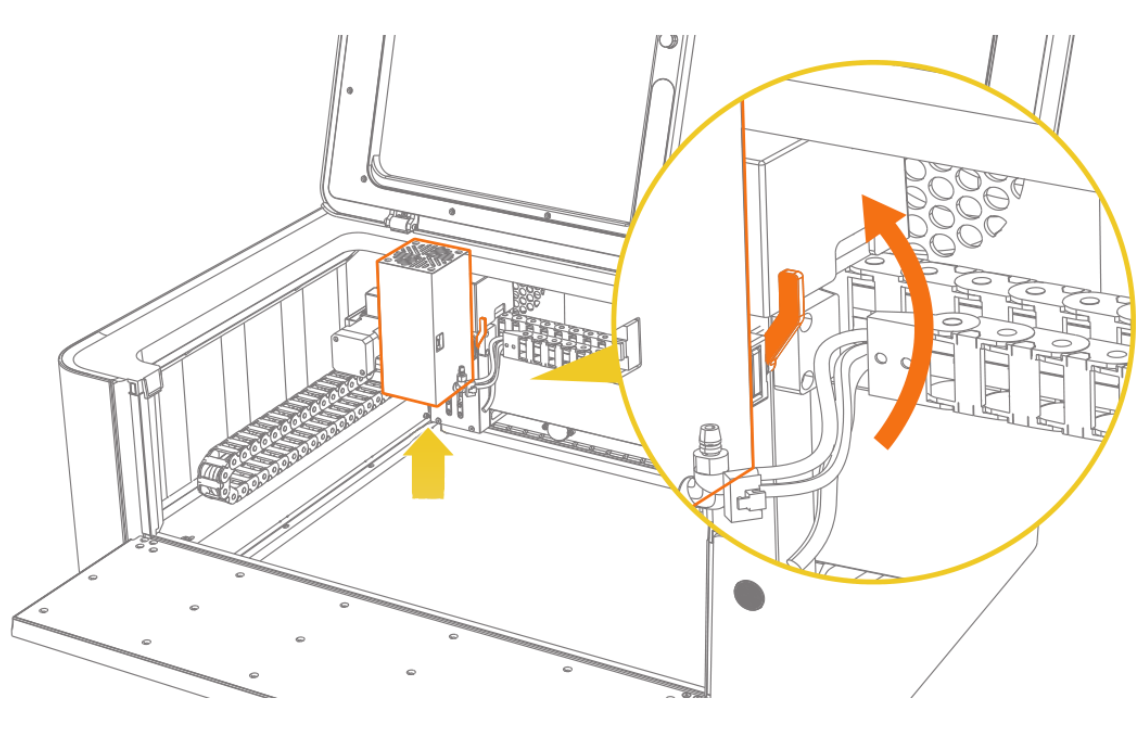

(3) Zieh den rechten Hebel nach oben. Nimm dann das Lasermodul aus dem Steckplatz raus.
2. Installation des neuen Lasermoduls

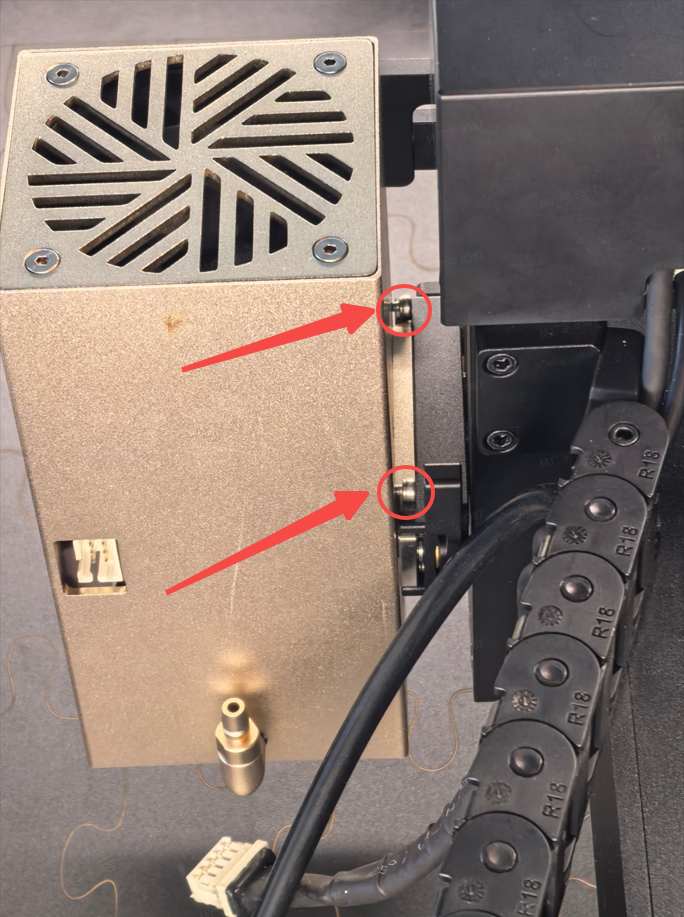

(1) Setze das Lasermodul von oben nach unten auf die Halterung. Pass bei der Montage auf, dass die Unterseite der im Diagramm mit einem roten Kreis markierten Schraube vollständig bündig mit der Oberfläche der Halterung ist.

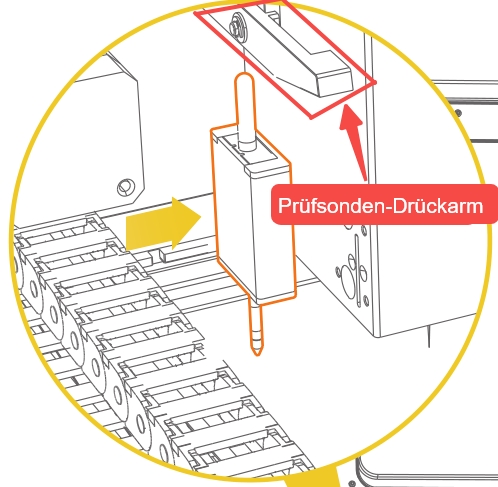

Eine unsachgemäße Installation des Lasermoduls kann die Kalibrierungsfunktion beeinträchtigen und möglicherweise den Prüfsonden-Drückarm beschädigen.

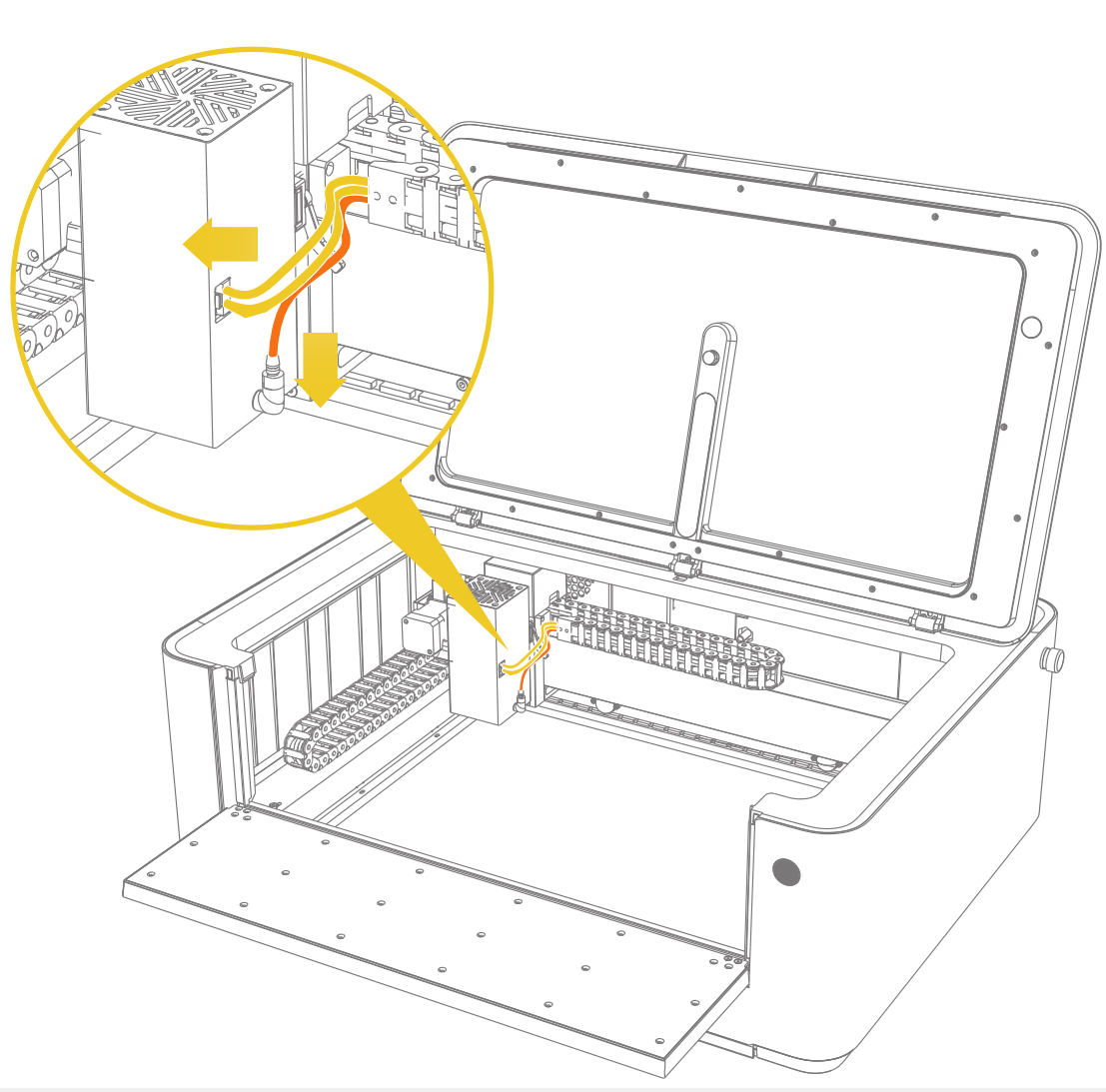

(3) Schließe das Stromkabel, den Luftschlauch und den Abstandssensor wieder an und schalte das Gerät ein.

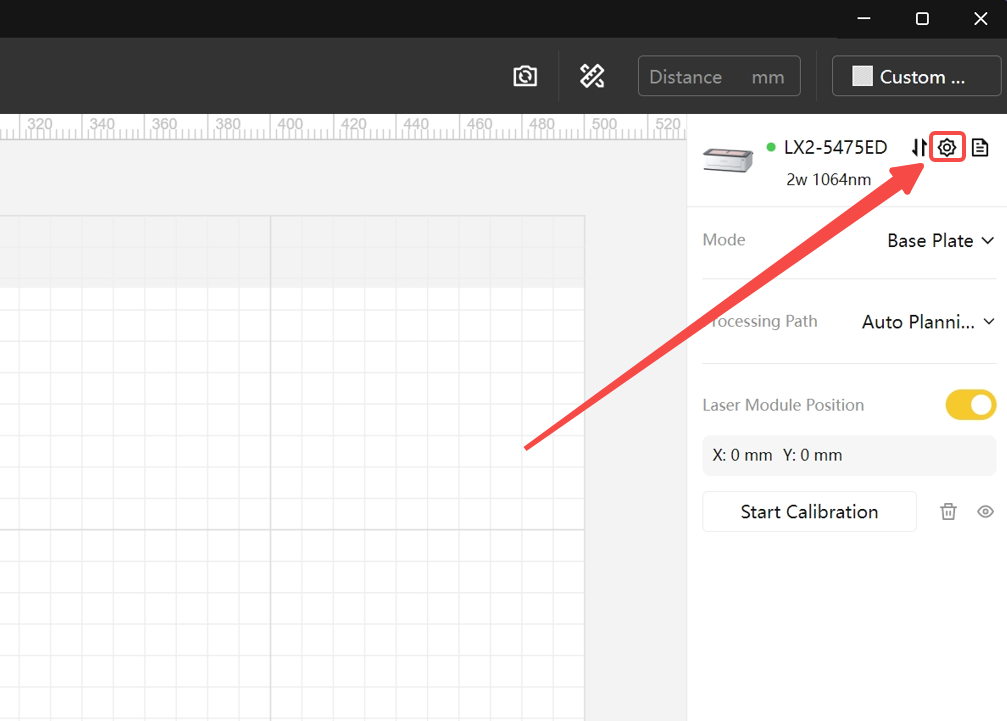

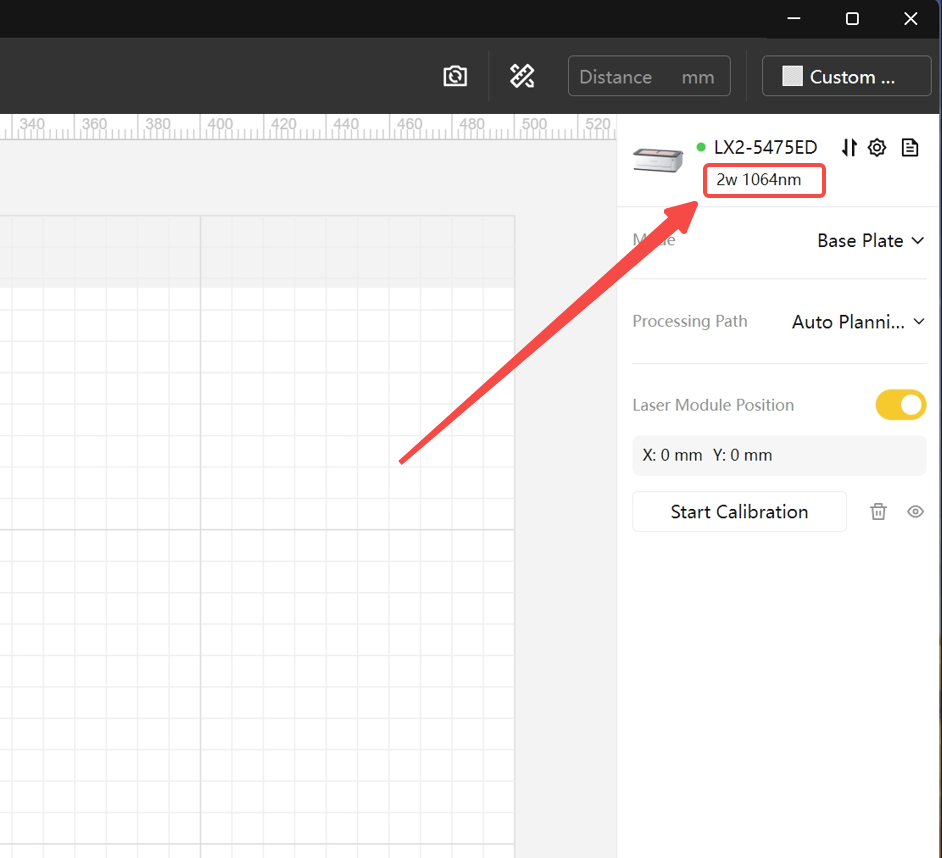

(4) Sobald das Gerät eingeschaltet und initialisiert ist, können Sie es mit der Software verbinden. Die Informationen zum Lasermodul werden auf der rechten Seite angezeigt, so dass du überprüfen kannst, ob das Modul richtig angeschlossen ist.

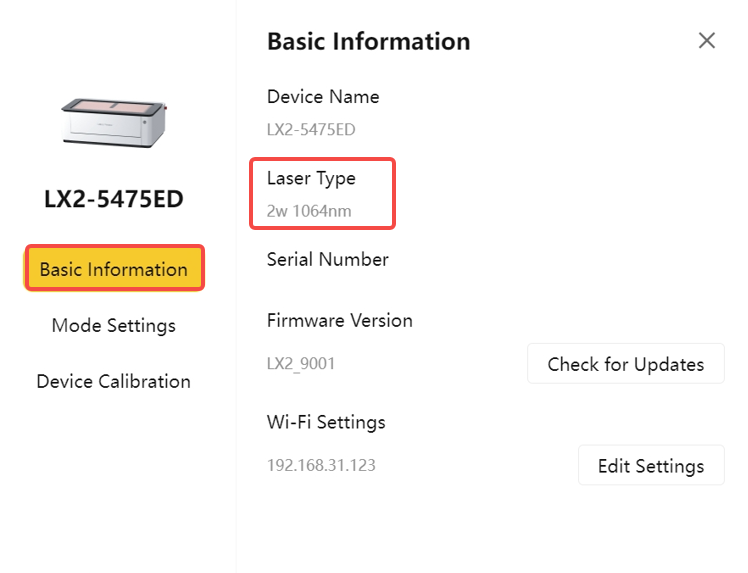

(5) Du kannst den Lasertyp auch unter Grundlegende Informationen nachsehen.
