1. Installation der konischen Schutzabdeckung

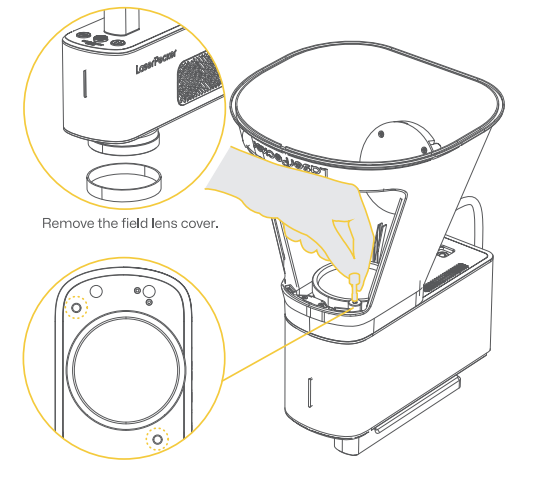

(1) Entfernen Sie zuerst die Abdeckung der Feldlinse. Drehen Sie die Lasereinheit um und setzen Sie die konische Schutzabdeckung auf. Ziehen Sie anschließend die beiden Schrauben oben an der Schutzabdeckung fest, damit sie sicher mit der Lasereinheit verbunden ist.
(2) Bringen Sie den Frontlichtfilter an der Maschine an.
2. Montage des elektrischen Standfußes

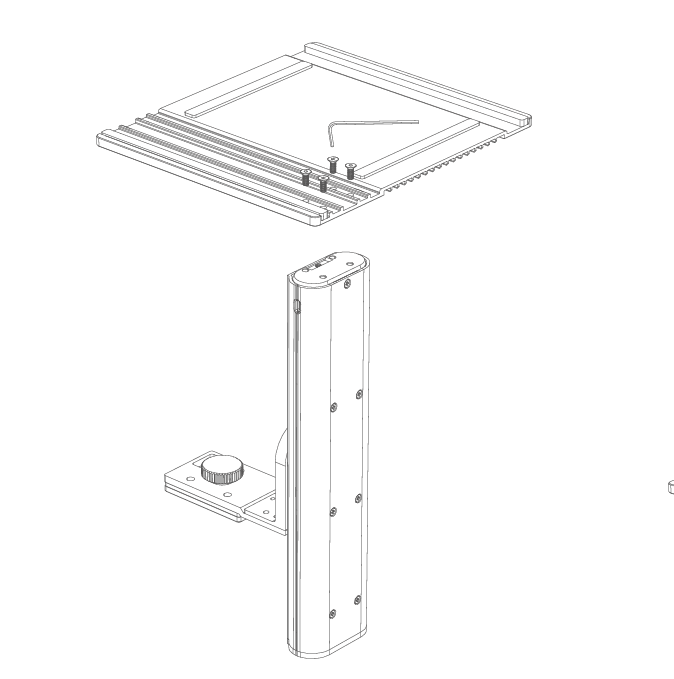

(1) Drehen Sie den elektrischen Standfuß zusammen mit der Grundplatte um. Richten Sie die Schraubenlöcher der Grundplatte an den Bohrungen auf der Unterseite des Standfußes aus. Setzen Sie die Schrauben ein und ziehen Sie sie mit dem H2.5-Innensechskantschlüssel fest, bis der Standfuß sicher mit der Grundplatte verbunden ist.

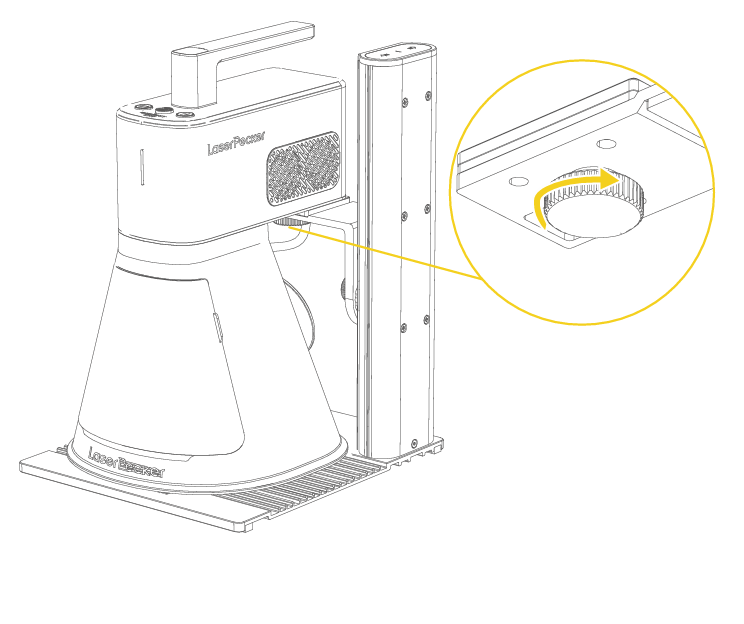

(2) Richten Sie die Montagebohrungen an der Unterseite der Lasereinheit an den vormontierten Schrauben auf der Trägerplatte des elektrischen Standfußes aus. Setzen Sie die Lasereinheit auf den Standfuß. Fixieren Sie sie anschließend, indem Sie den Drehknopf an der Unterseite gegen den Uhrzeigersinn drehen, bis er einrastet.

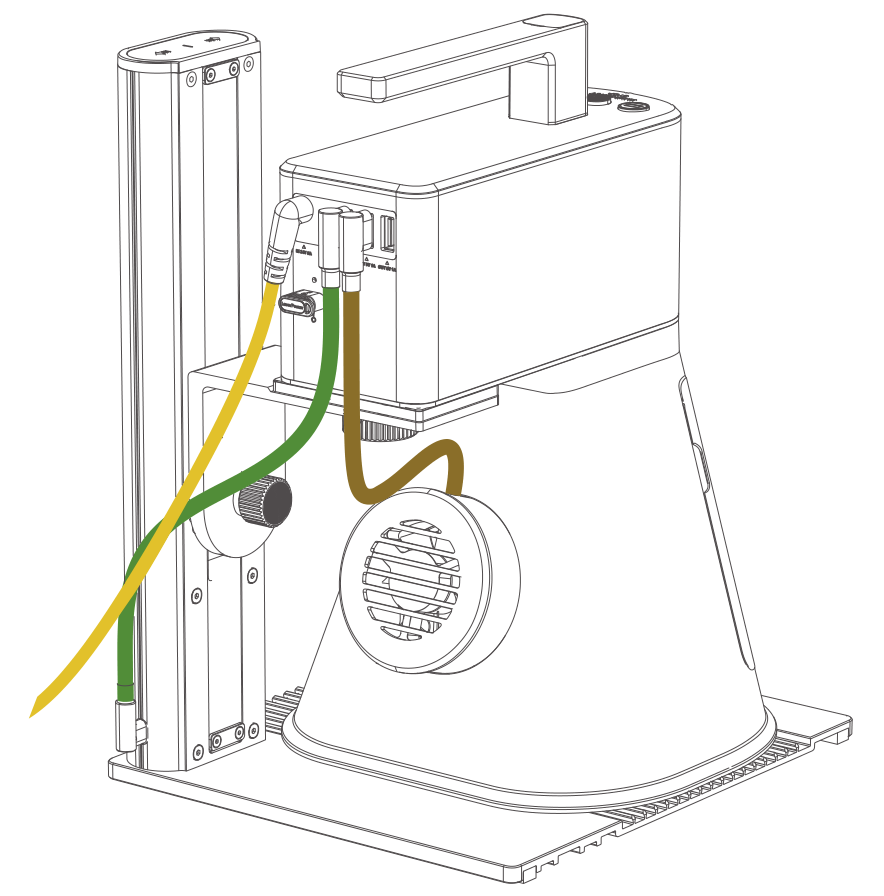

3. Kabel anschließen

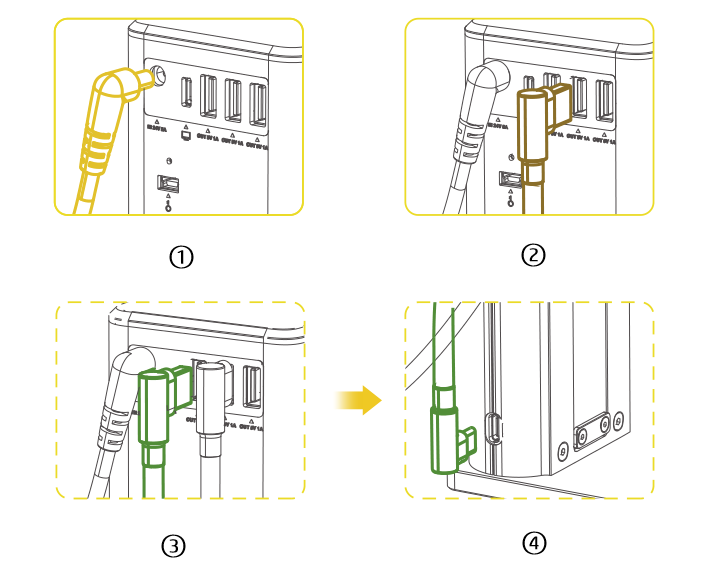

(1) Verbinden Sie das Netzkabel mit dem Netzadapter und stecken Sie es in den DC-Stromanschluss der Lasereinheit.
(2) Schließen Sie das Kabel der Schutzabdeckung an den USB-Anschluss der Lasereinheit an.
(3) Verbinden Sie das USB-A-auf-USB-C-Kabel (0,6 m) mit dem USB-Anschluss der Lasereinheit (USB-A-Seite).
(4) Stecken Sie das USB-C-Ende in den Stromanschluss des elektrischen Standfußes.
4. Sicherheitsschlüssel prüfen

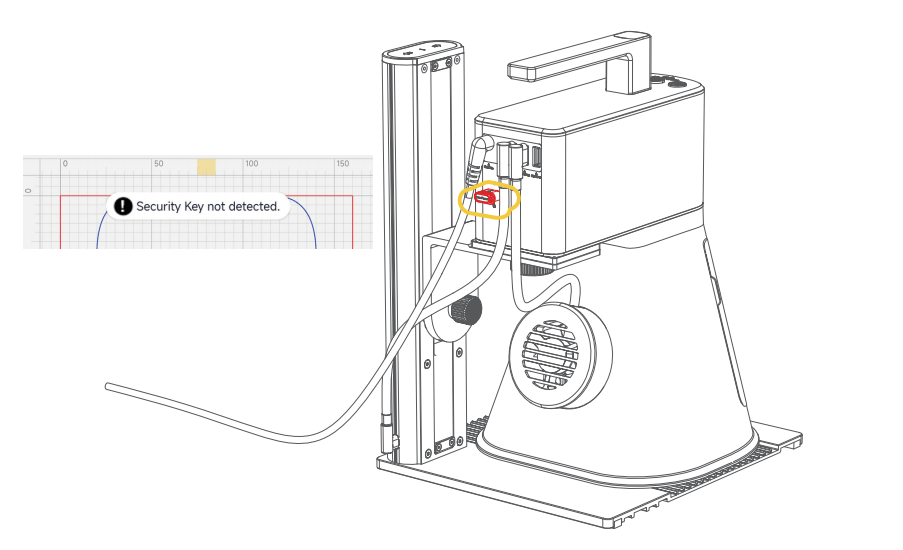

Um den Laser zu aktivieren, stecken Sie den Sicherheitsschlüssel in den dafür vorgesehenen Anschluss auf der Rückseite des Geräts (gekennzeichnet mit dem Symbol für die Sicherheitsverriegelung 🗝). Bitte beachten Sie: Ohne eingesteckten Sicherheitsschlüssel kann die Maschine nicht betrieben werden. In diesem Fall erscheint in der Anwendung bzw. Software eine Fehlermeldung.
