Die roten Punkte überlagern sich nicht
Im Normalbetrieb überlagern sich die beiden roten Punkte des LP2 Plus, sobald der korrekte Fokus erreicht ist. In diesem Zustand kann die Gravur normal gestartet werden.
Wenn sich die beiden Punkte nicht überlagern (siehe Abbildung unten), folgen Sie bitte den nachstehenden Schritten zur Fehlerbehebung.
Fehlerbehebung
Schritt 1: Gerät verbinden

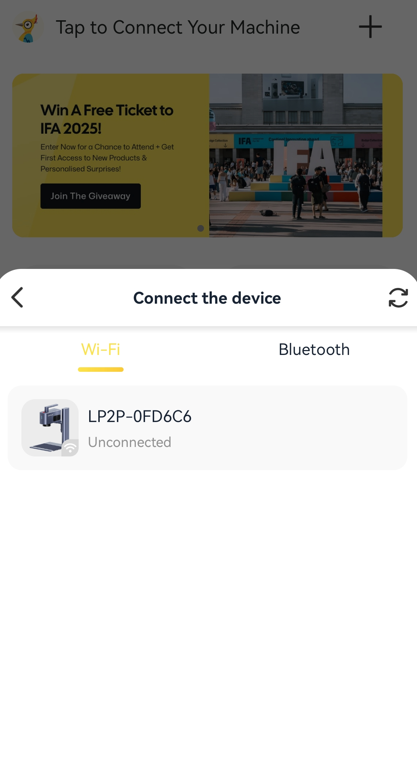

- Verbinden Sie Ihren LP2 Plus mit der LaserPecker Design Space App.
Schritt 2: Rote Punkte aktivieren

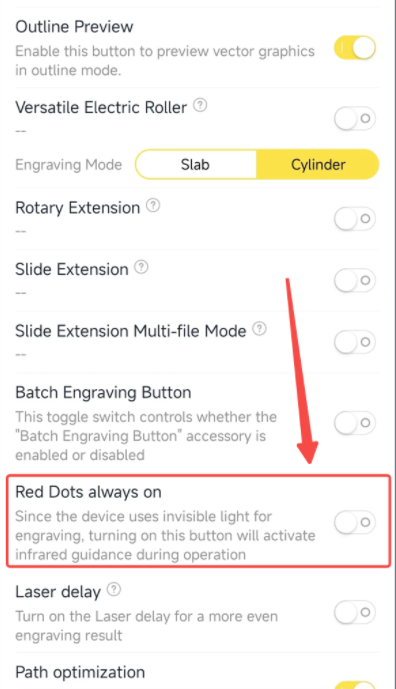

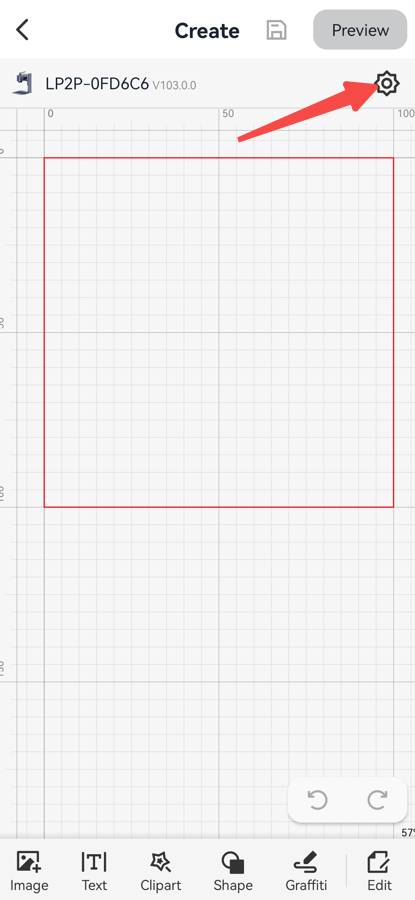

- Tippen Sie auf „Erstellung“ und anschließend oben rechts auf das ⚙-Symbol, um die Moduseinstellungen zu öffnen.
- Aktivieren Sie die Option „Rotes Licht bleibt“.
Schritt 3: Referenzoberfläche vorbereiten

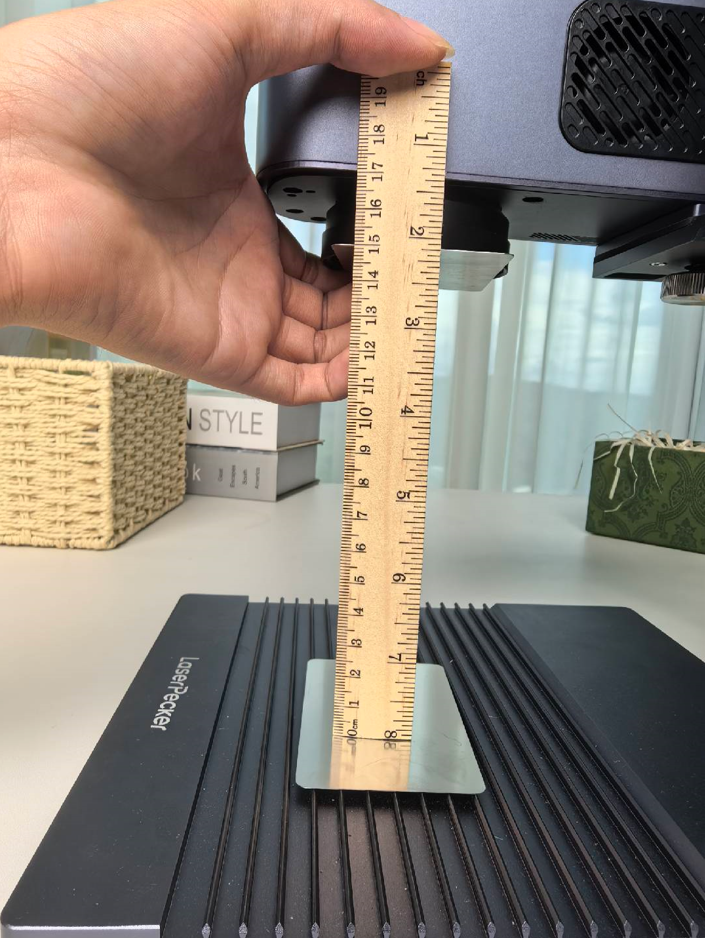

- Legen Sie ein Edelstahlblech oder eine andere Metallplatte mittig auf die Grundplatte.
- Stellen Sie die Höhe des elektrischen Standfußes so ein, dass der Abstand zwischen der Lasereinheit und der Oberfläche 150 mm beträgt.
Metalloberflächen reflektieren das Licht stärker, wodurch die roten Punkte klarer sichtbar sind. Dies erleichtert eine präzise Ausrichtung.
Schritt 4: Rote Punkte kalibrieren

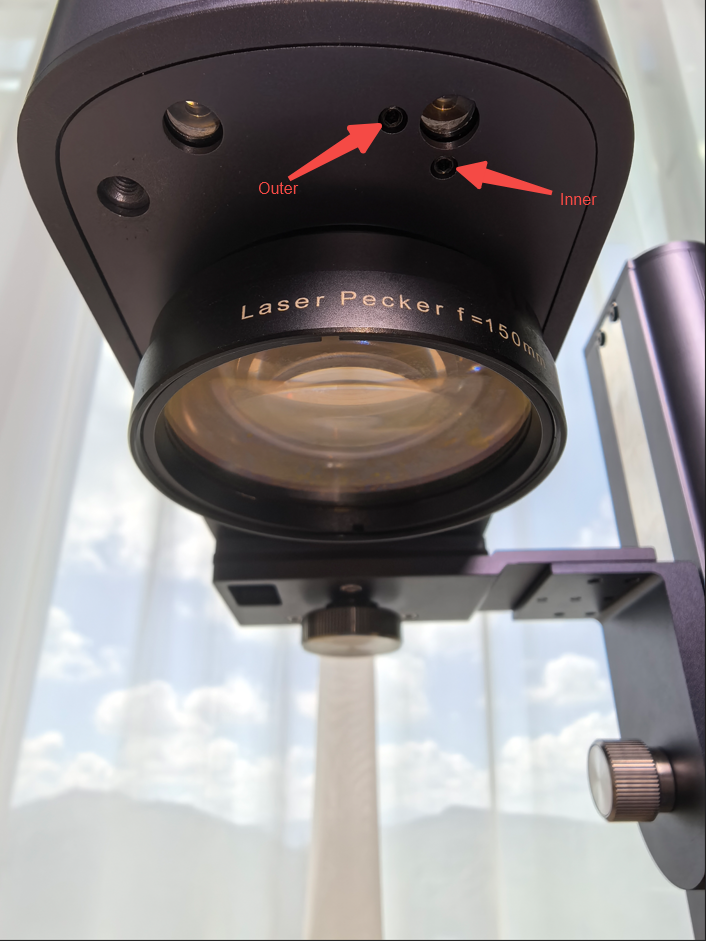

- Verwenden Sie einen 1,5-mm-Innensechskantschlüssel, um die beiden Schrauben an der Unterseite der Lasereinheit einzustellen, bis sich die roten Punkte vollständig überlagern.
- Sobald sich die Punkte decken, ist die Kalibrierung abgeschlossen.
Zusätzliche Hinweise

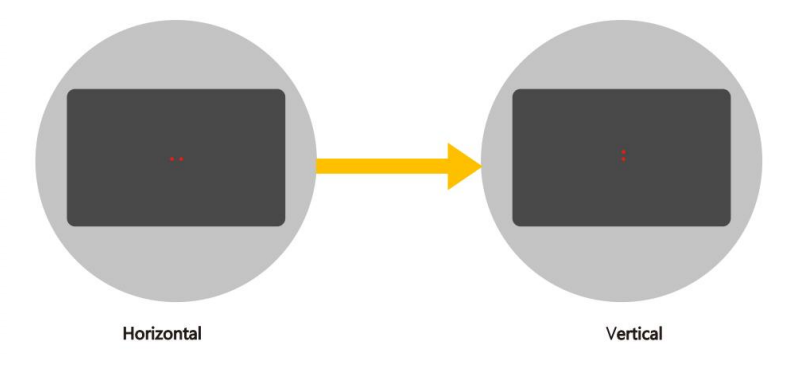

1. Bewegungsrichtung der Stellschrauben
Beide Stellschrauben steuern denselben (helleren) roten Punkt.
Innere Stellschraube (vertikale Ausrichtung):
- Drehung im Uhrzeigersinn: Punkt bewegt sich nach unten
- Drehung gegen den Uhrzeigersinn: Punkt bewegt sich nach oben
Äußere Stellschraube (horizontale Ausrichtung):
- Drehung im Uhrzeigersinn: Punkt bewegt sich nach rechts
- Drehung gegen den Uhrzeigersinn: Punkt bewegt sich nach links
2. Der rote Punkt bewegt sich nicht
Aufgrund des begrenzten Einstellbereichs kann es vorkommen, dass sich der Punkt nicht bewegt. Mögliche Ursachen:
- Schraube zu fest angezogen: Die Stellschraube wurde bis zum Anschlag eingedreht.
- Schraube zu locker: Die Stellschraube sitzt nicht mehr korrekt und kann sich lösen.
Drehen Sie die Stellschraube in diesem Fall langsam in die entgegengesetzte Richtung, bis sich der Punkt wieder bewegt.
