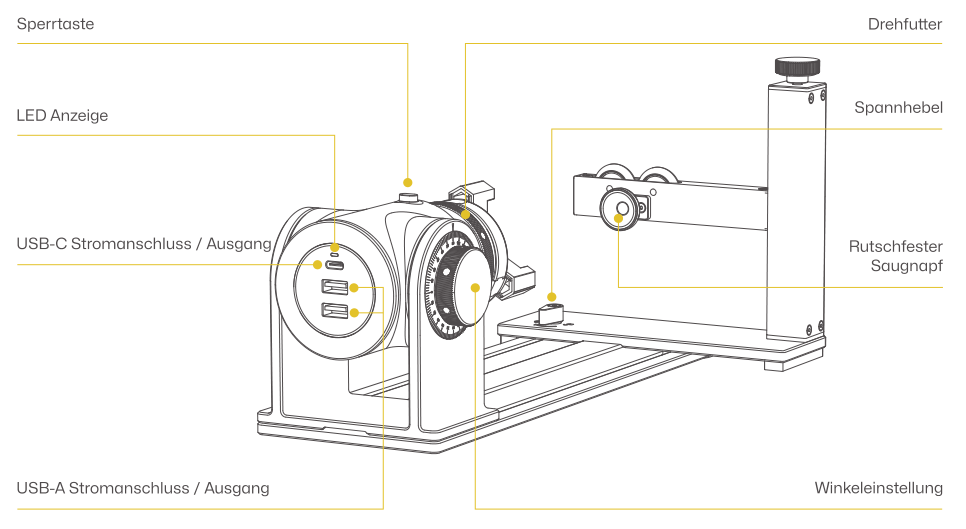

Einführung in die Rotationserweiterung

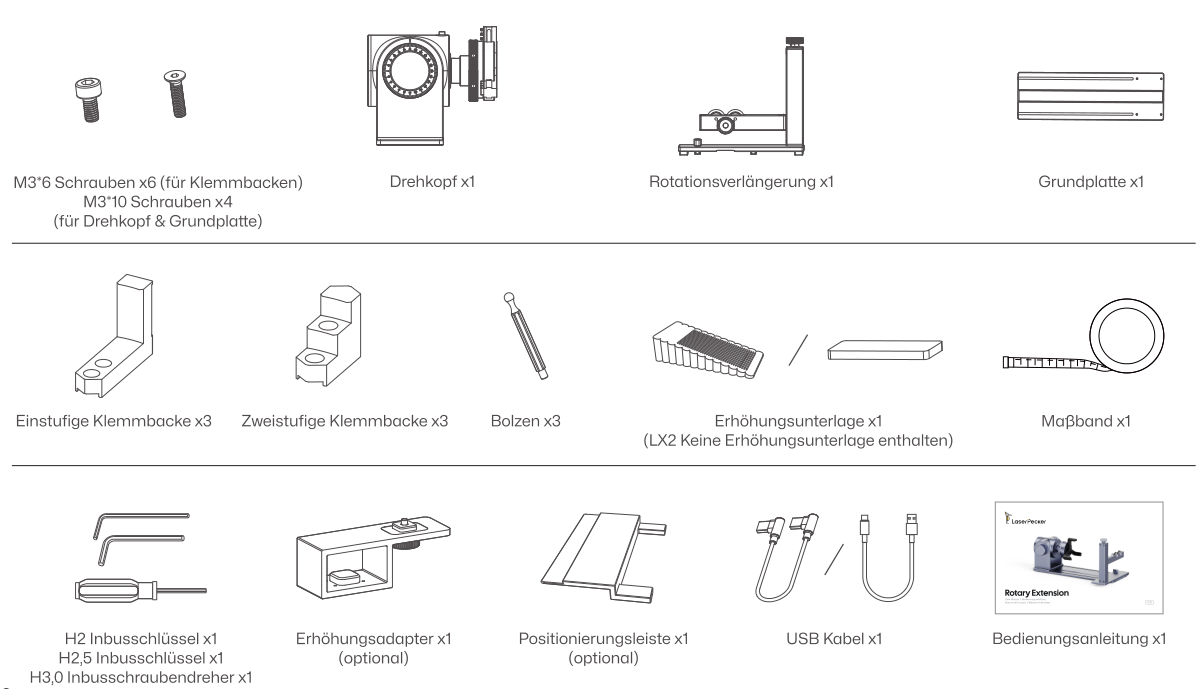

Lieferumfang
Folgen Sie der Montageanleitung in der Bedienungsanleitung. Befestigen Sie den Drehkopf mit den mitgelieferten Schrauben an der Grundplatte. Montieren Sie je nach Bedarf die einstufige Klemmbacke, die zweistufige Klemmbacke oder den Stiftaufsatz.

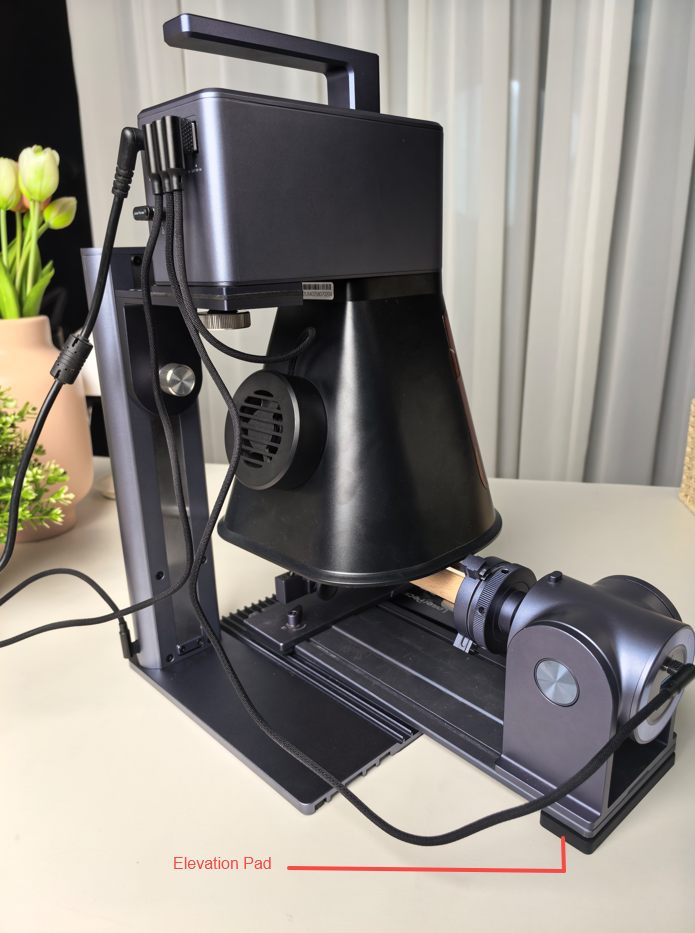

(1) Installieren Sie die Erhöhungsunterlage und positionieren Sie anschließend LP2 Plus und die Rotationserweiterung wie dargestellt.

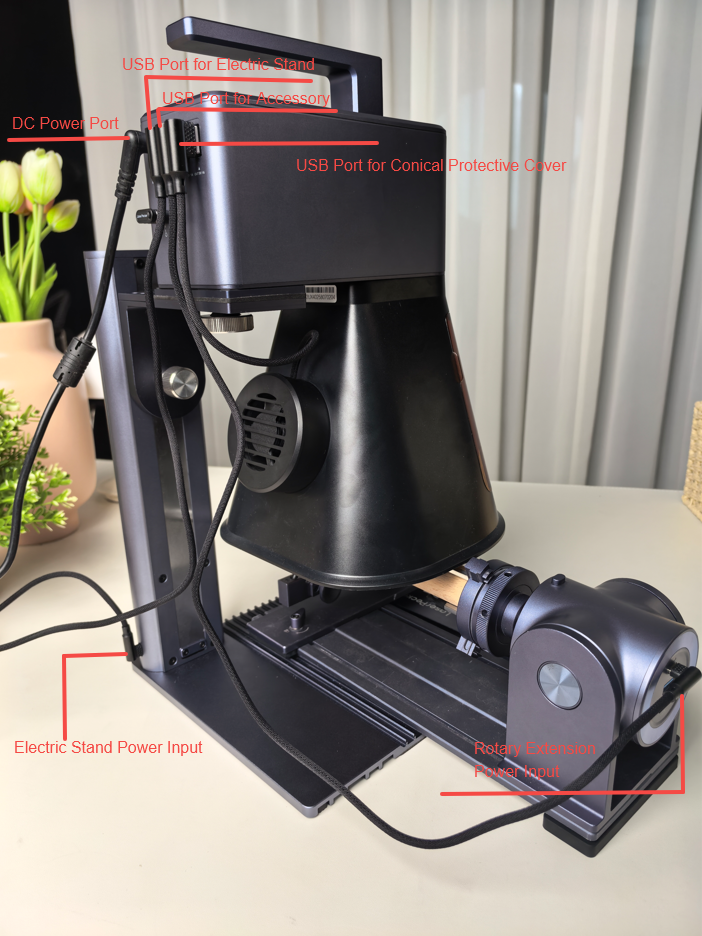

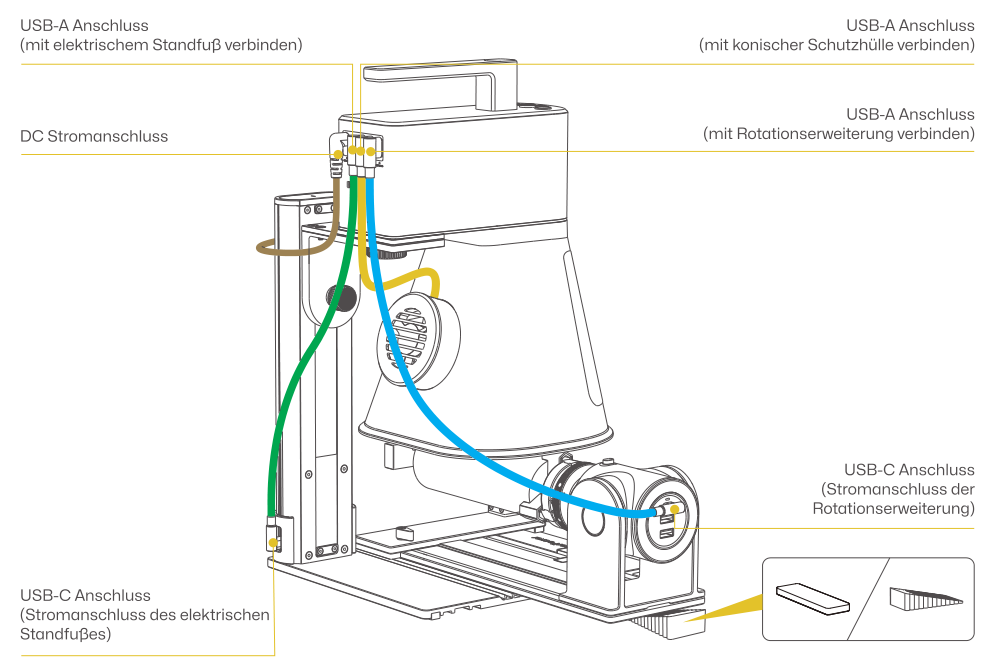

(2) Trennen Sie den Netzadapter und verbinden Sie die Rotationserweiterung mit dem LP2 Plus über das mitgelieferte Kabel.
Schritt 1: Objekt fixieren

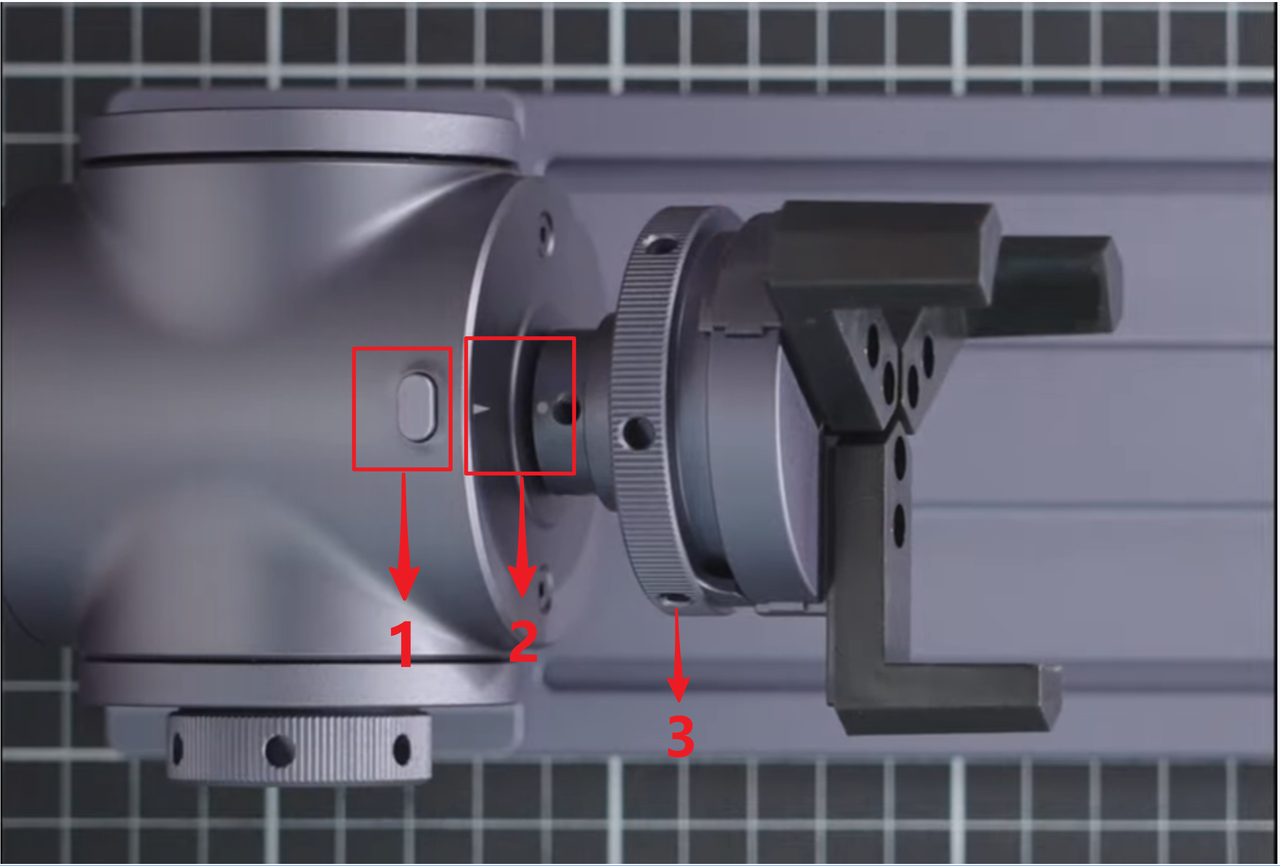

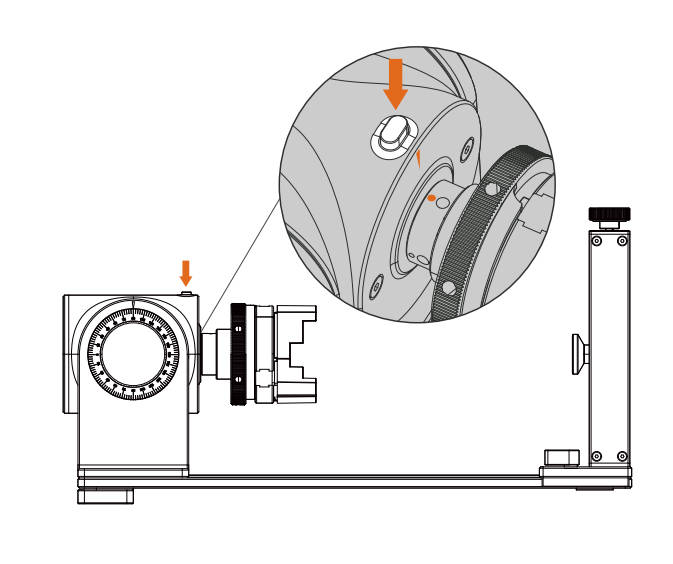

(1) Startposition des Drehfutters fixieren
① Wählen Sie eine geeignete Startposition für die Gravur.
② Richten Sie die weißen Markierungen (Nr. 2 in der Abbildung) am Drehfutter an der Pfeilmarkierung aus.
③ Drücken Sie die Sperrtaste (Nr. 1 in der Abbildung), um die Position zu fixieren.
Hinweis
Die Sperrtaste verhindert eine unbeabsichtigte Rotation während der Positionierung.

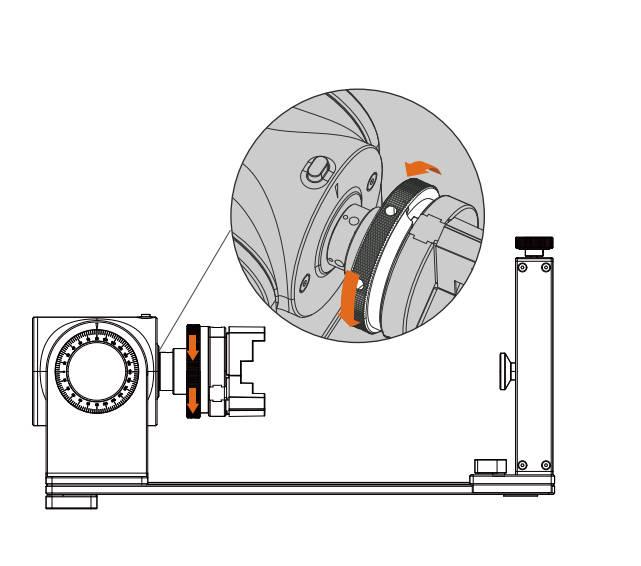

(2) Für größere Objekte anpassen
Drehen Sie das Drehfutter (Nr. 3 in der Abbildung) gegen den Uhrzeigersinn, um die Klemmbacken für Werkstücke mit größerem Durchmesser zu öffnen.

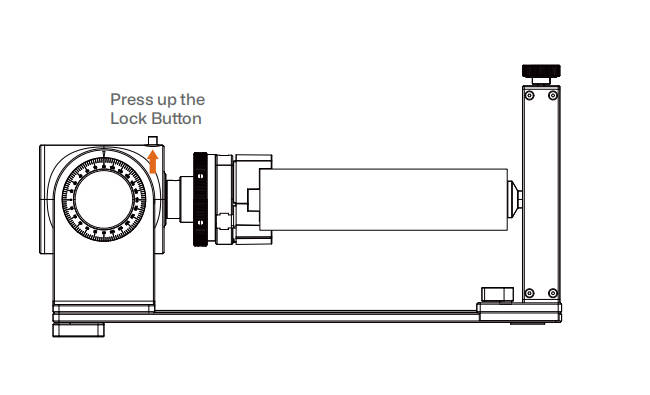

(3) Sperrtaste lösen
Nachdem das Objekt befestigt ist, drücken Sie die Sperrtaste nach oben, um das Drehfutter frei drehen zu lassen.
Schritt 2: Verbindung mit der LDS App / PC herstellen
(1) Schalten Sie den LP2 Plus über den Netzadapter ein. Die Statusanzeige leuchtet auf und blinkt blau.
Hinweis
Wenn die Schutzabdeckung noch nicht installiert ist, schalten Sie das Gerät zunächst ein und stellen Sie anschließend die Höhe des elektrischen Ständers ein, bevor Sie die Schutzabdeckung montieren.
(2) Stellen Sie den elektrischen Ständer so ein, dass die Schutzabdeckung das Gravurmaterial nicht berührt und sich das Objekt während der Gravur frei drehen kann.

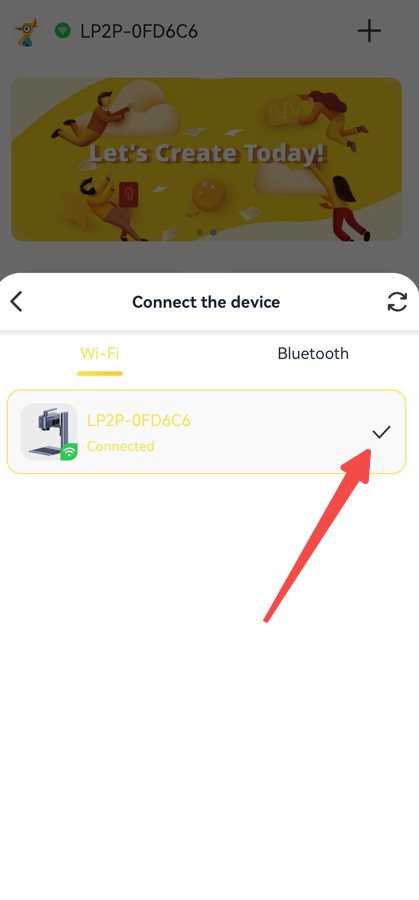

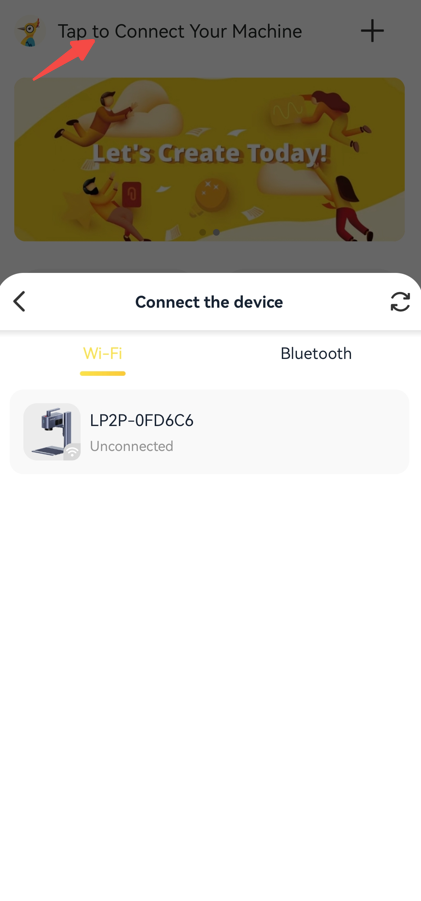

(3) Verbinden Sie den LP2 Plus mit der LaserPecker Design Space App. Nach erfolgreicher Verbindung leuchtet die Statusanzeige dauerhaft blau.
Schritt 3: Gravur starten

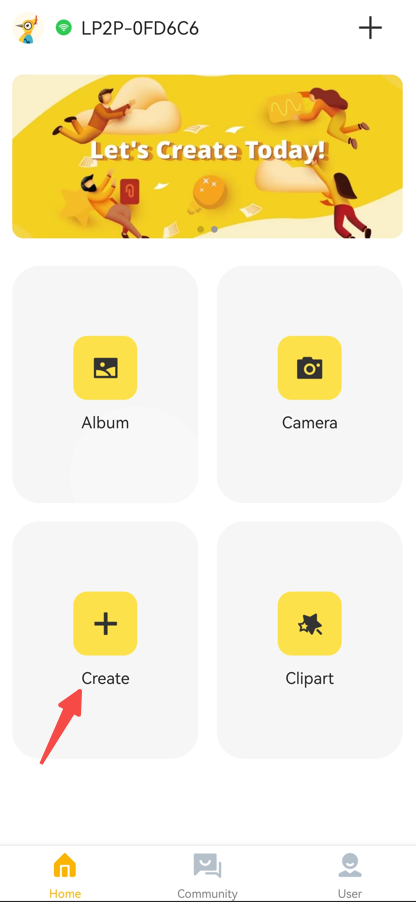

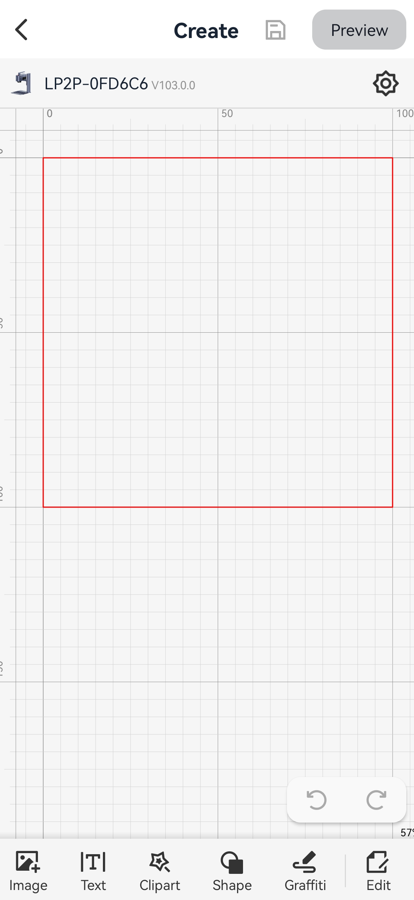

(1) Tippen Sie auf „Erstellen“, um die Arbeitsfläche zu öffnen.

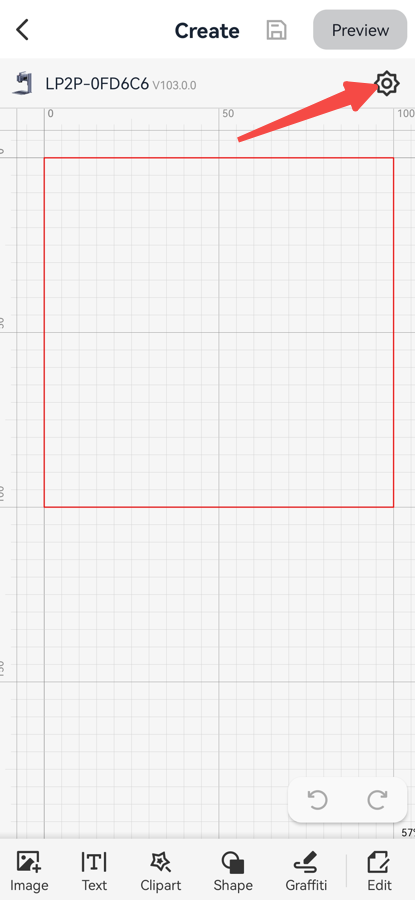

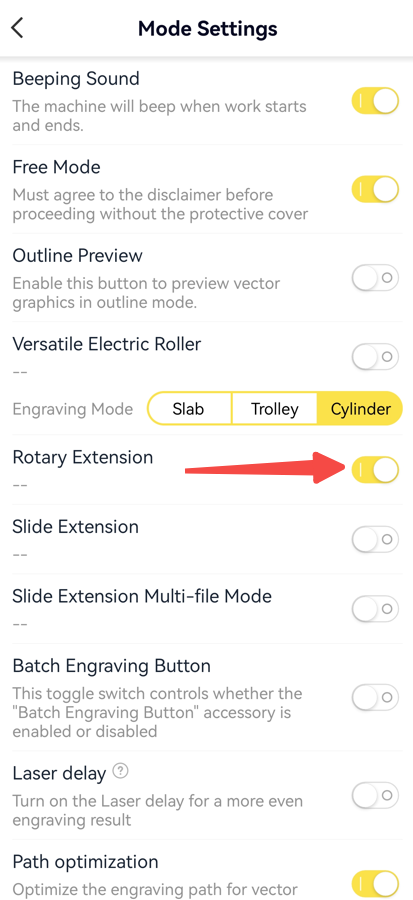

(2) Tippen Sie oben rechts auf das ⚙-Symbol, um die „Moduseinstellungen“ zu öffnen, und aktivieren Sie den „Rotationserweiterung“-Modus

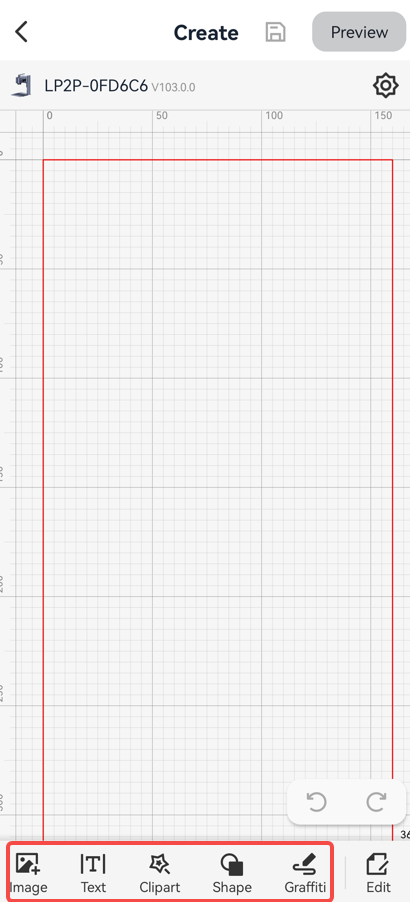

(3) Stellen Sie sicher, dass die Rotationserweiterung korrekt mit der Lasereinheit verbunden ist. Importieren Sie anschließend Bilder, Text oder Grafiken über die Werkzeugleiste unten links.

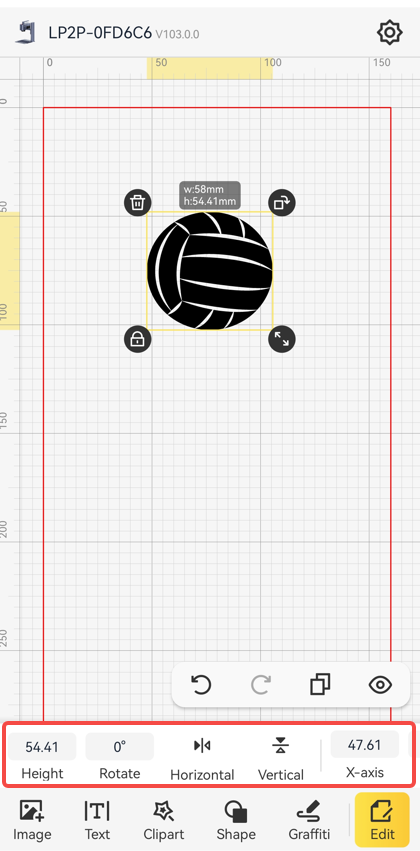

(4) Wischen Sie die Bearbeitungsleiste nach links und passen Sie Größe und Position nach Bedarf an.

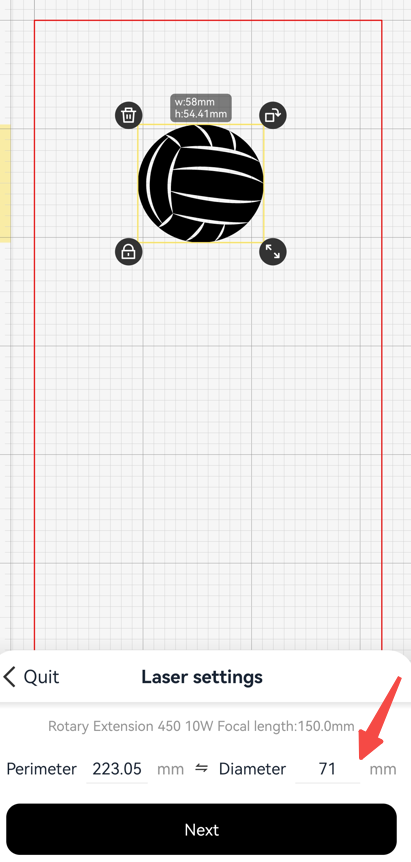

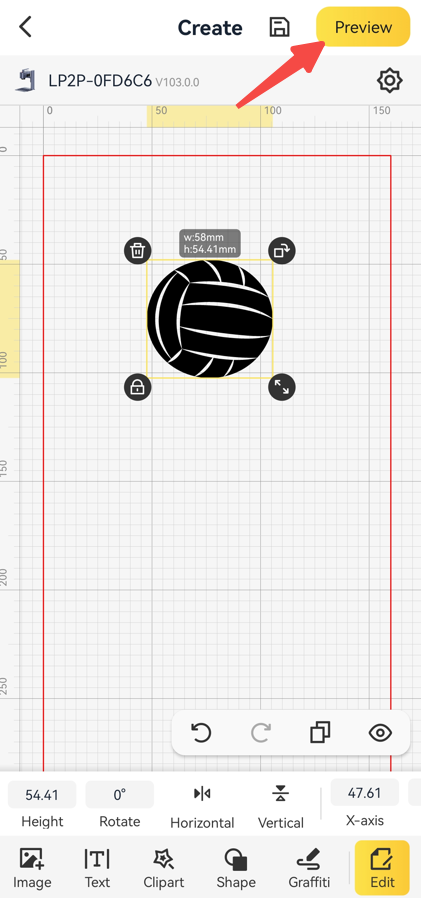

(5) Tippen Sie oben rechts auf „Vorschau“ und geben Sie den Durchmesser oder Umfang (mm/Zoll) ein. Falsche oder fehlende Werte können zu Verzerrungen oder Überlappungen führen.

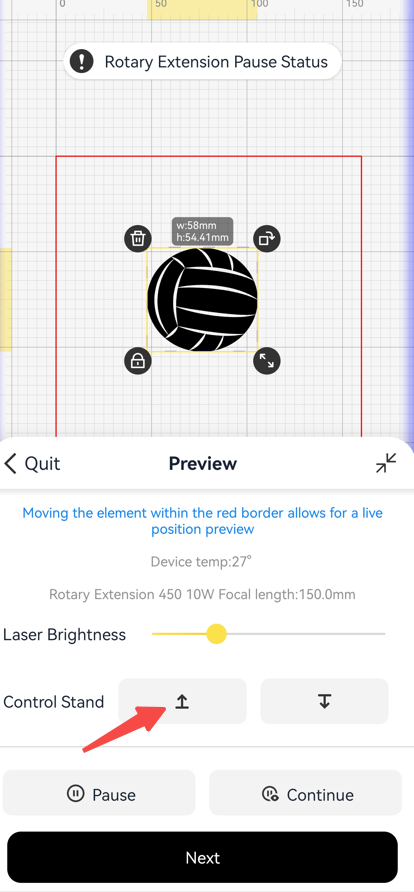

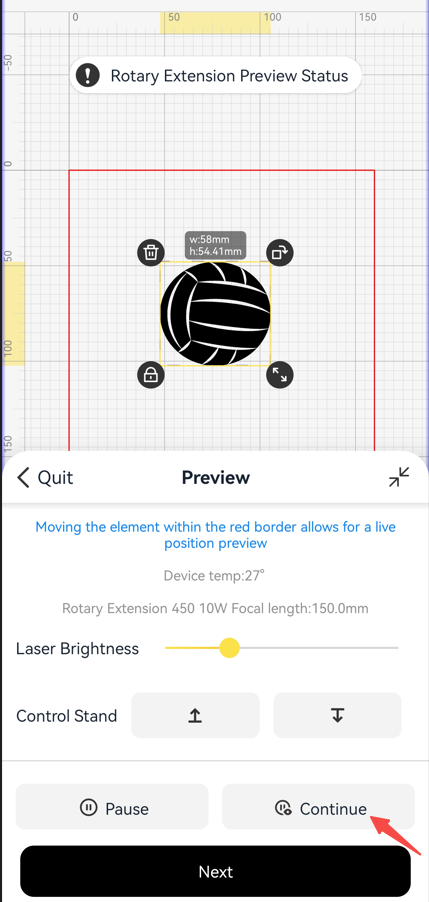

(6) Nach der Eingabe des Durchmessers stellen Sie die Brennweite ein und tippen Sie auf „Weiter“, um die Vorschau zu starten. Im Rotationsmodus erscheint die Vorschau als gerade Linie, während sich der Drehkopf dreht.

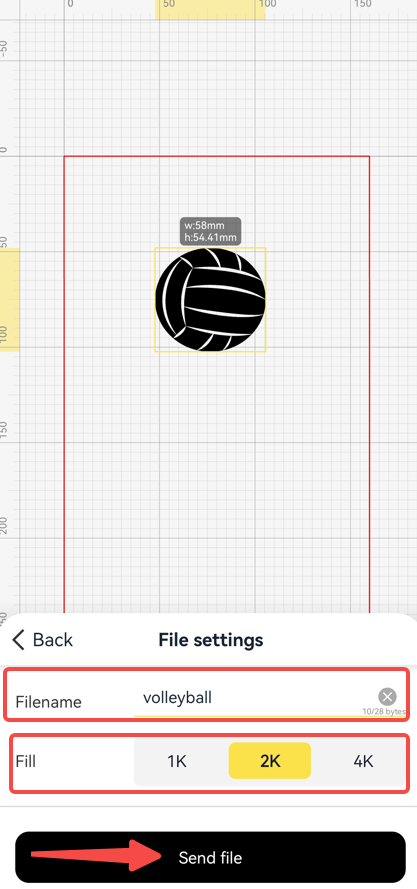

(7) Legen Sie die Auflösung fest, benennen Sie die Datei und tippen Sie auf „Datei senden“.

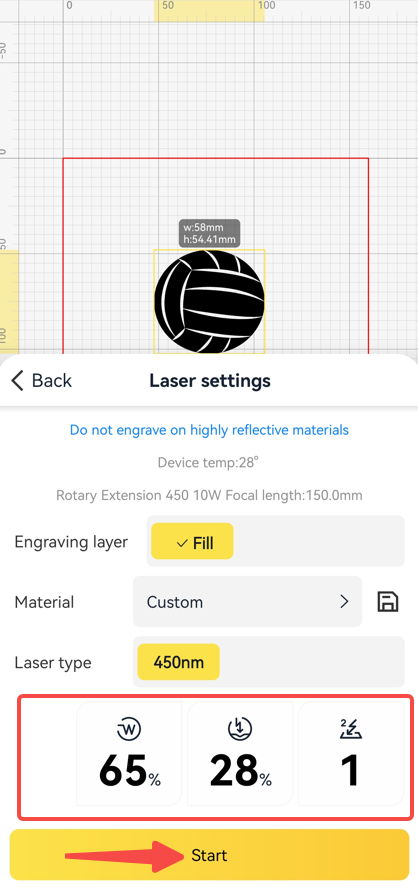

(8) Stellen Sie die Gravurparameter ein und tippen Sie auf „Starten“, um die Gravur zu beginnen.
