Dieser Artikel bietet eine vollständige Anleitung für den Zusammenbau, den Anschluss und die Verwendung Ihres LP2 Plus mit dem Standardgehäuse. Befolgen Sie die Schritte sorgfältig, um eine sichere Installation und einen ordnungsgemäßen Betrieb Ihres Geräts zu gewährleisten. Jeder Abschnitt enthält klare Anweisungen, die Ihnen helfen, schnell und effizient zu starten.
Schritt 1: Auspacken & Installation

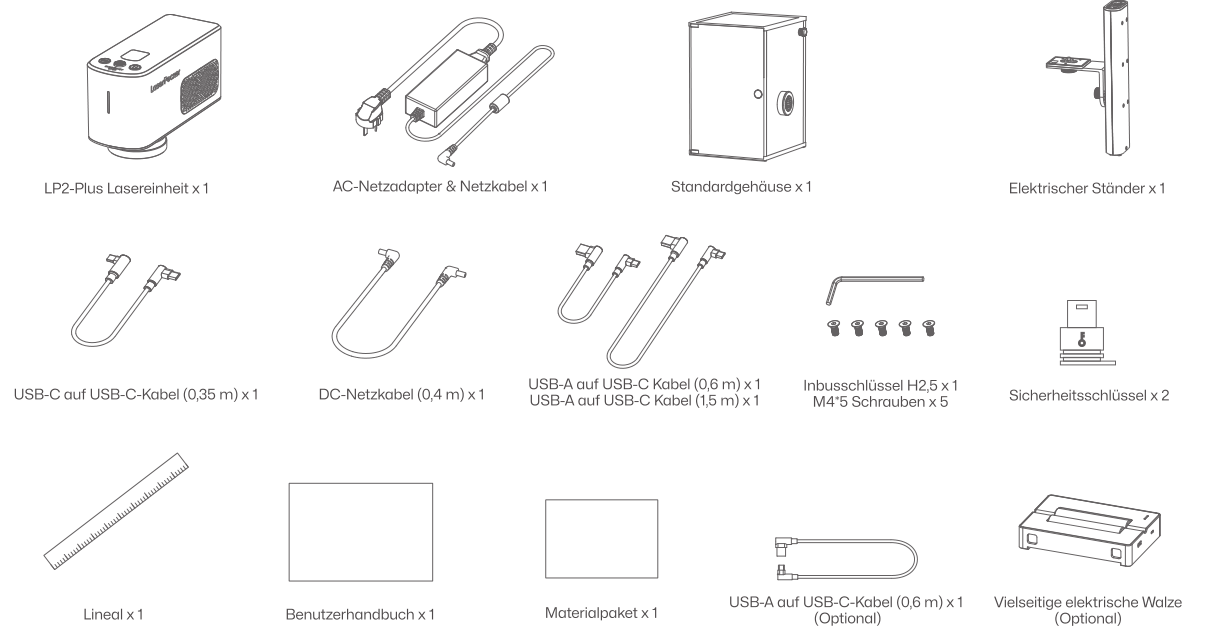

Lieferumfang
Falls Ihr Gerät nicht der LP2 Plus Safeguard ist, befolgen Sie diese Schritte, um es im Standardgehäuse zu installieren:

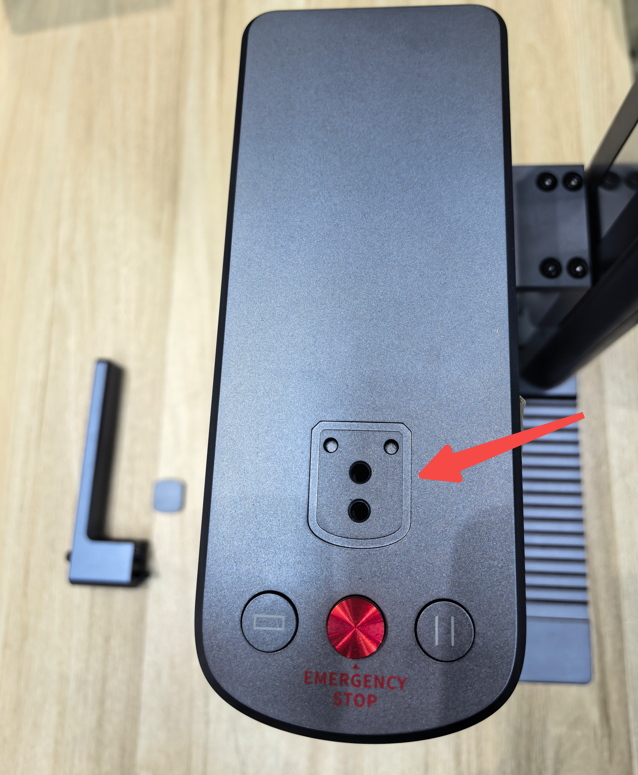

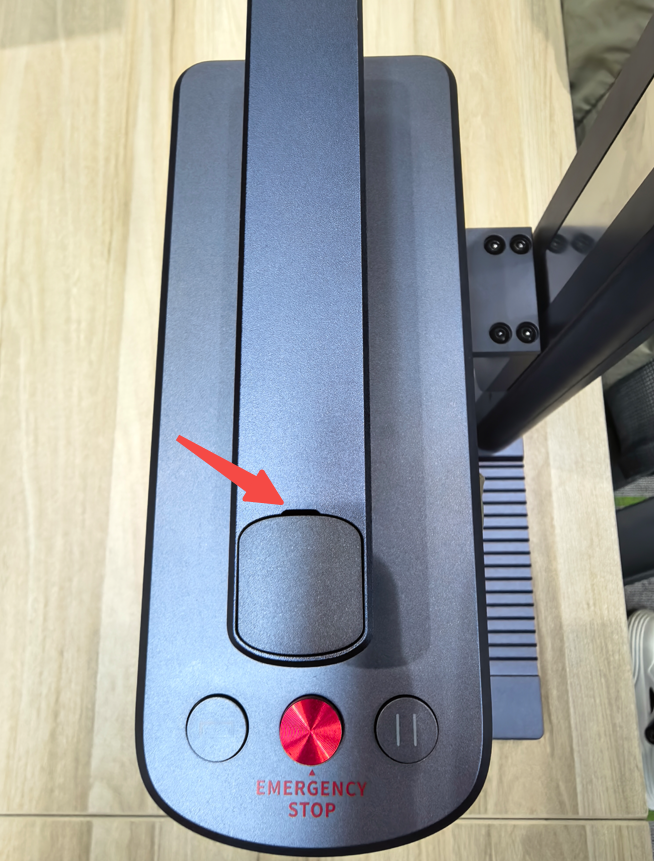

(1) Entfernen Sie vorsichtig die Staubschutzkappe vom Griff.

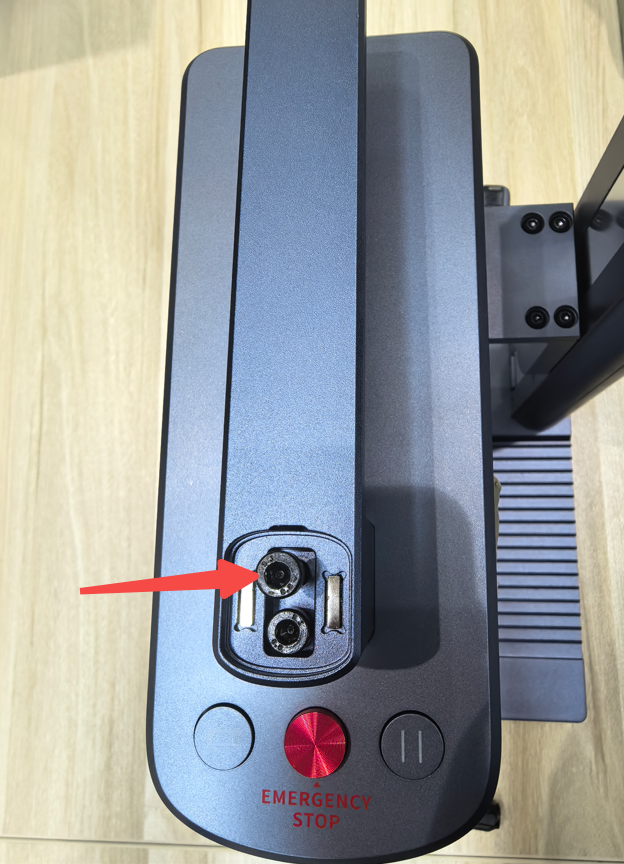

(2) Verwenden Sie einen 2,5-mm-Inbusschlüssel, um die zwei Schrauben zu lösen, die den Griff halten.
(3) Installieren Sie die Maschine wie oben beschrieben im Standardgehäuse.
Schritt 2: Komponentenübersicht

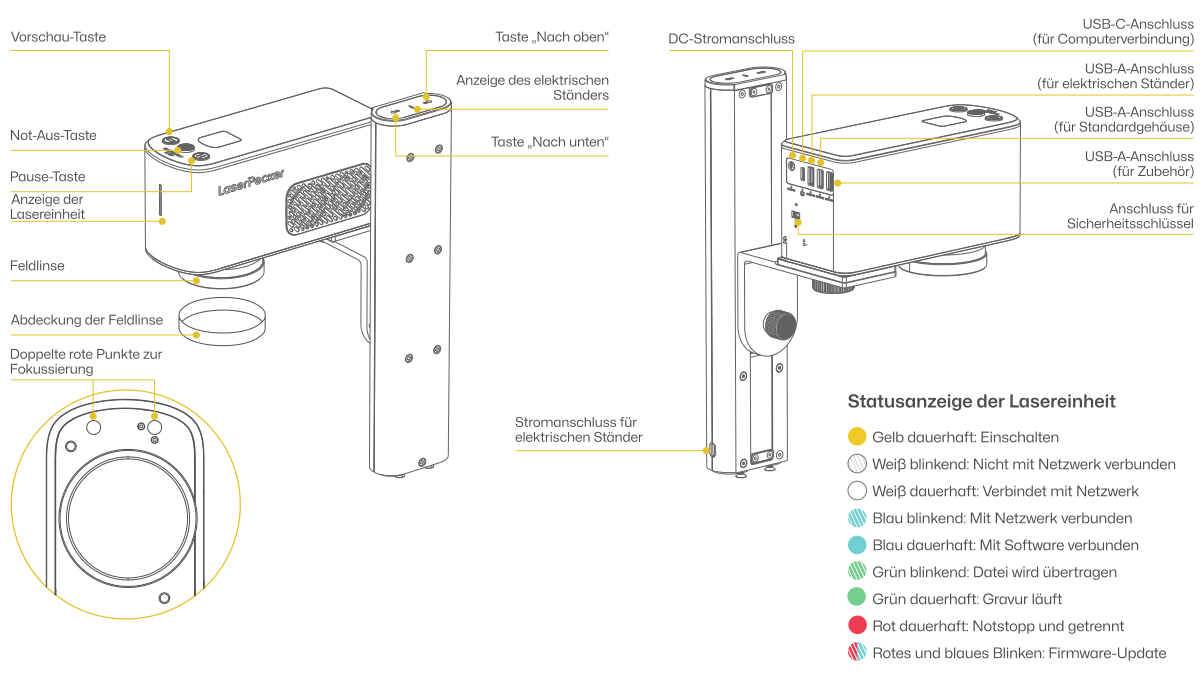

LP2 Plus

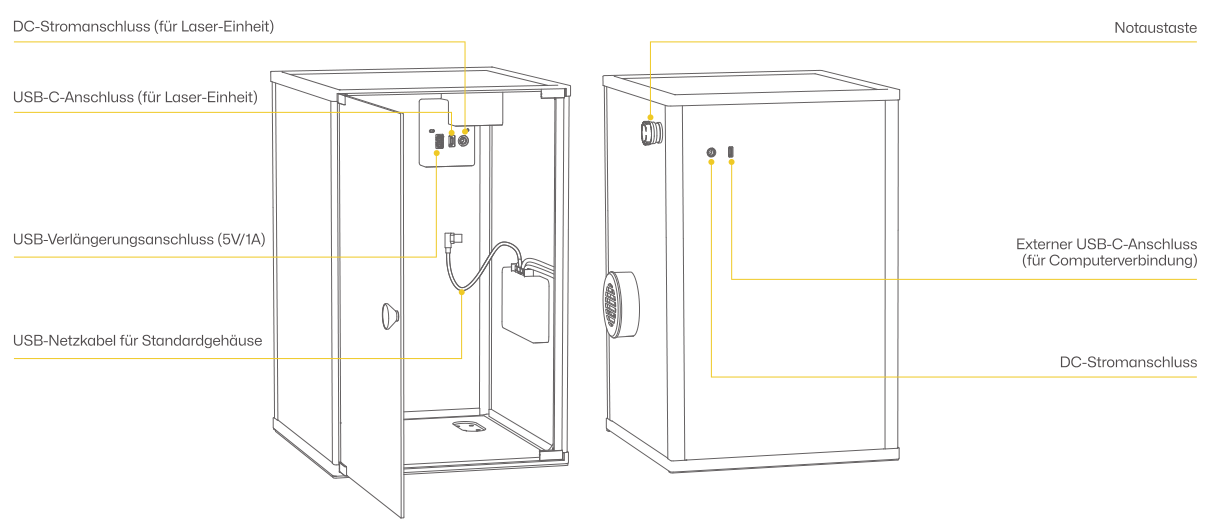

Standardgehäuse
Schritt 3: Schneller Zusammenbau

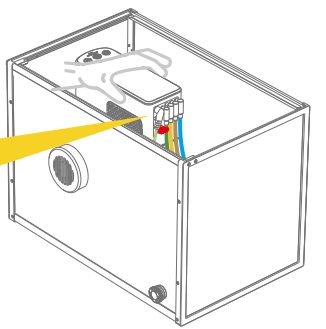

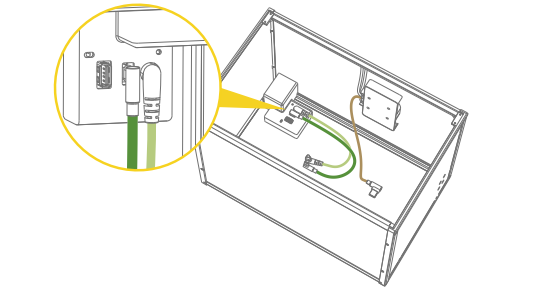

(1) Legen Sie das Standardgehäuse auf die Rückseite und schließen Sie die beiden Kabel an:
- 0,35 m USB-C-zu-USB-C-Kabel → USB-C-Anschluss am Standardgehäuse
- 0,4 m DC-Stromkabel → DC-Netzanschluss am Standardgehäuse

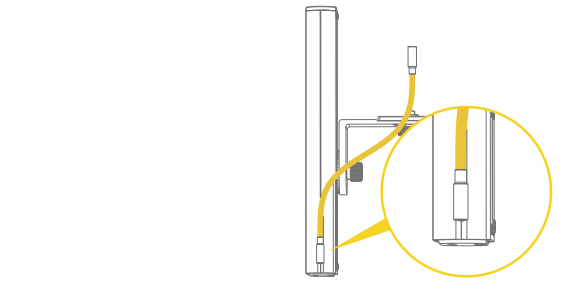

(2) Verbinden Sie das USB-C-Ende des 0,6 m langen USB-A-zu-USB-C-Kabels mit dem Stromeingang am elektrischen Standfuß.

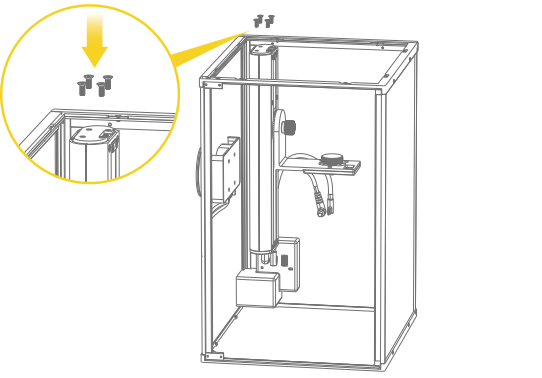

(3) Drehen Sie das Standardgehäuse um. Befestigen Sie den elektrischen Standfuß mit vier M4*5-Schrauben und dem H2.5-Inbusschlüssel an der Grundplatte.
(4) Platzieren Sie das Standardgehäuse wie in der Abbildung gezeigt. Halten Sie die Lasereinheit fest und schließen Sie sie Schritt für Schritt an:
- 0,4 m DC-Stromkabel → Erster Stromeingang
- 0,35 m USB-C-zu-USB-C-Datenkabel → Zweiter Anschluss
- USB-A-Ende des 0,6 m USB-A-zu-USB-C-Stromkabels → Dritter Anschluss
- USB-A-Ende des Lüfter-Stromkabels des Standardgehäuses → Vierter Anschluss
- USB-A-Ende des 0,6 m USB-A-zu-USB-C Datenkabels für die dritte Achse → Fünfter Anschluss (optional)
- Stecken Sie den Sicherheitsschlüssel in den markierten Anschluss mit dem Schloss-Symbol 🗝

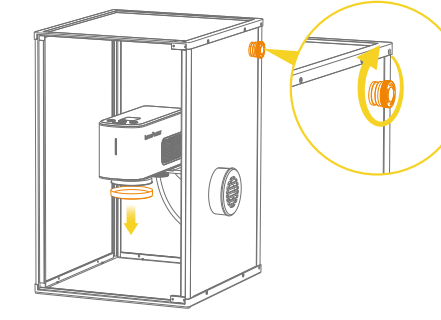

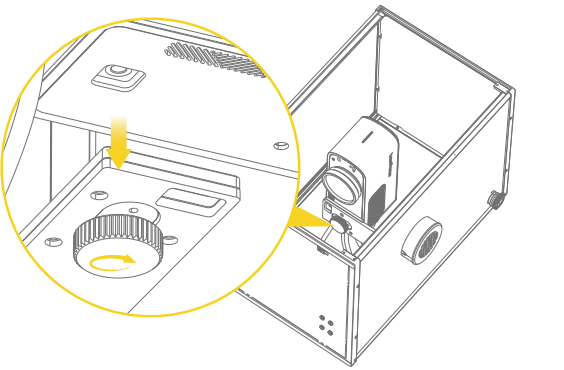

(5) Ziehen Sie den Fixierknopf gegen den Uhrzeigersinn fest, bis er sicher sitzt.

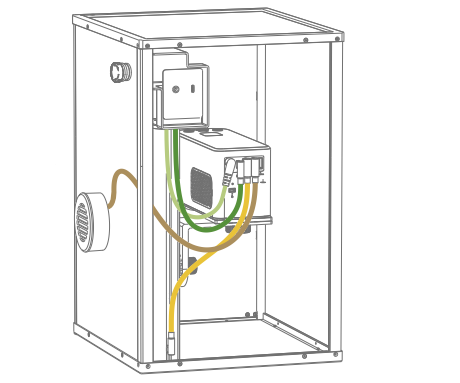

(6) Positionieren Sie das Standardgehäuse wie abgebildet. Überprüfen Sie alle Verbindungskabel anhand des Diagramms.

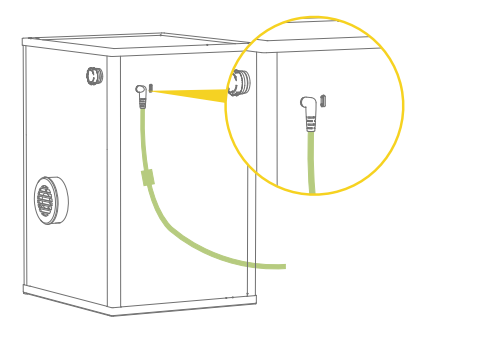

(7) Schließen Sie das Netzkabel an den Adapter an und stecken Sie es in den AC-Eingang auf der Rückseite des Standardgehäuses. Schalten Sie den Strom ein, nachdem Sie geprüft haben, dass alle Verbindungen fest sitzen.
(8) Drehen Sie den Not-Halt-Knopf im Uhrzeigersinn, um ihn zu entriegeln, und entfernen Sie die Objektivabdeckung von der Lasereinheit.
Schritt 4: Software-Verbindung
WLAN-Verbindung für Ersteinrichtung oder Netzwerkwechsel
Bei der erstmaligen Verbindung mit dem WLAN muss die Maschine für das Netzwerk konfiguriert werden. Stellen Sie vor dem Fortfahren Folgendes sicher:
• Das Mobiltelefon ist mit einem 2,4-GHz-WLAN-Netzwerk verbunden.
• Die LP2 Plus Lasereinheit ist eingeschaltet und die Kontrollleuchte blinkt weiß.

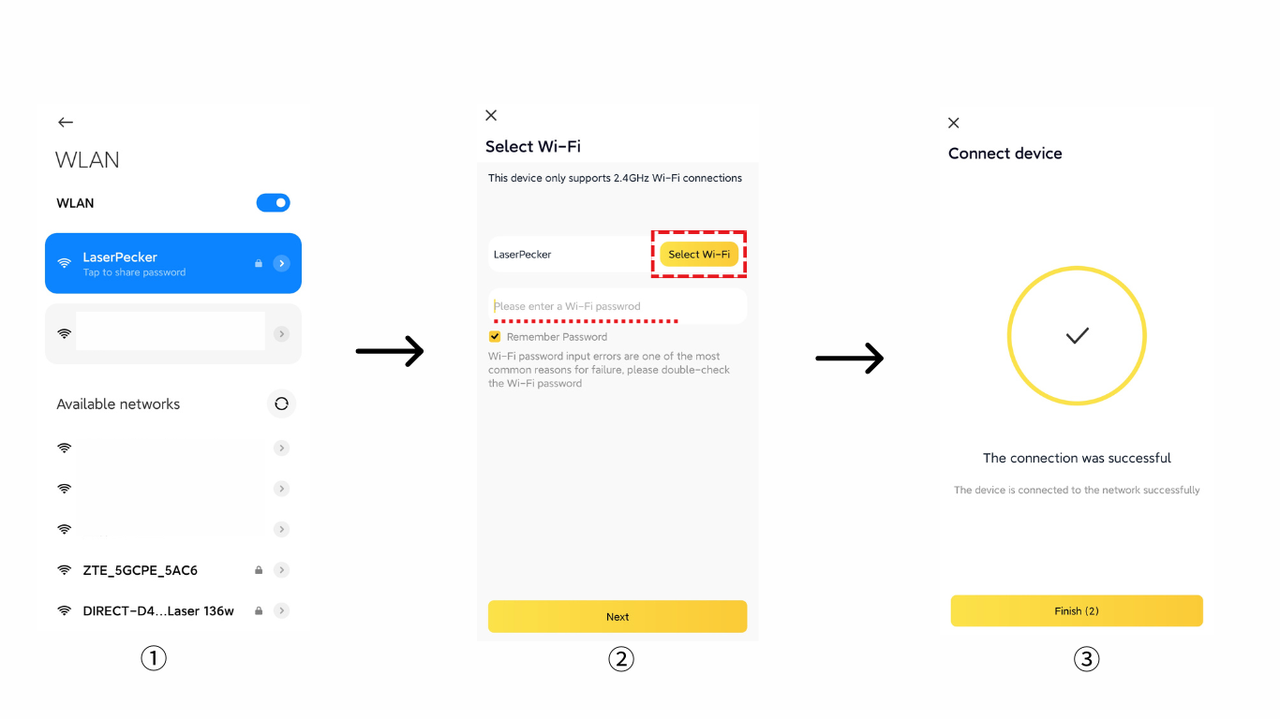

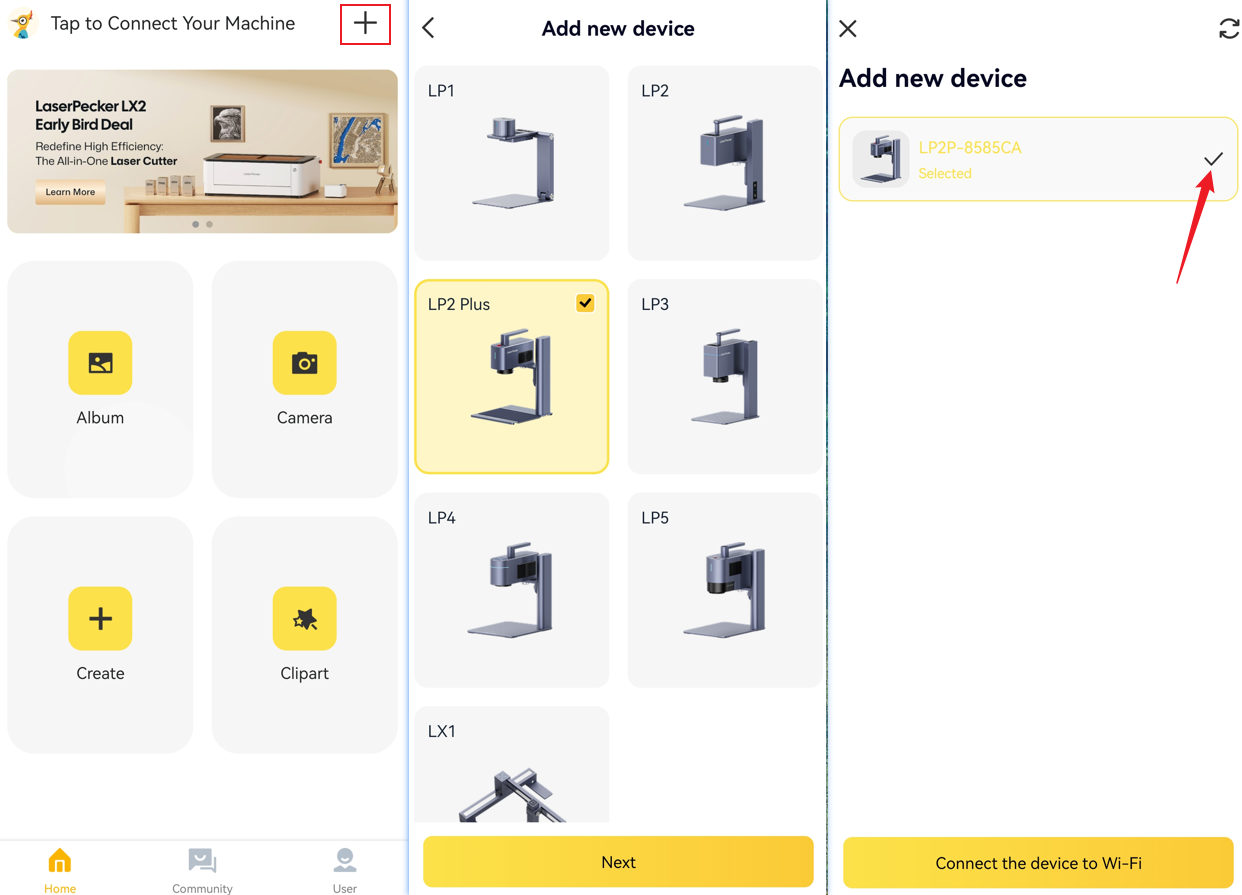

Öffnen Sie die LaserPecker Design Space App und tippen Sie auf die Schaltfläche „+“ in der oberen rechten Ecke. Wählen Sie das Maschinenmodell „LP2 PLUS“ aus und tippen Sie auf „Gerät mit WLAN verbinden“.
Folgen Sie den Anweisungen, um ein WLAN-Netzwerk auszuwählen (stellen Sie sicher, dass sowohl die Maschine als auch Ihr Telefon mit demselben 2,4-GHz-Netzwerk verbunden sind).
Bei der Passworteingabe wird empfohlen, „Passwort anzeigen“ zu aktivieren, um die Richtigkeit zu überprüfen. Tippen Sie dann auf die Schaltfläche „Weiter“ und warten Sie, bis das Gerät die Netzwerkkonfiguration abgeschlossen hat. Wenn die blaue Kontrollleuchte an der Lasereinheit dauerhaft leuchtet, ist das Gerät erfolgreich mit dem Mobiltelefon verbunden.
Falls die Netzwerkkonfiguration fehlschlägt, prüfen Sie Folgendes:
• Stellen Sie sicher, dass Mobiltelefon und Anwendung mit demselben 2,4-GHz-WLAN verbunden sind.
• Stellen Sie sicher, dass das WLAN-Passwort korrekt ist (Groß-/Kleinschreibung beachten, einschließlich Sonderzeichen).
Schritt 5: Verwendung des Geräts

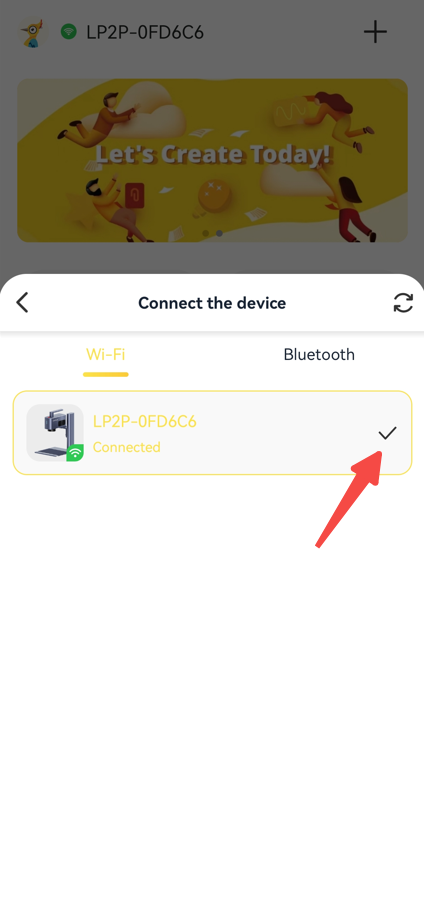

(1) Verbinden Sie den LP2 Plus mit der LaserPecker Design Space App.

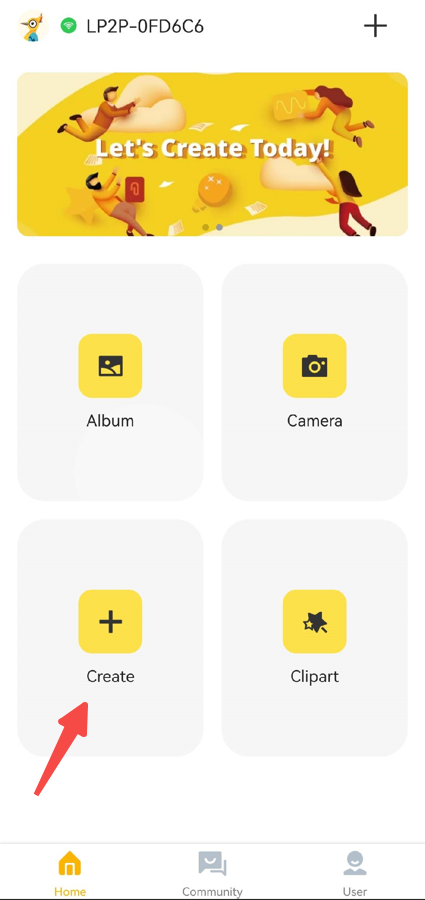

(2) Tippen Sie auf „Erstellen“, um die Arbeitsfläche zu öffnen.

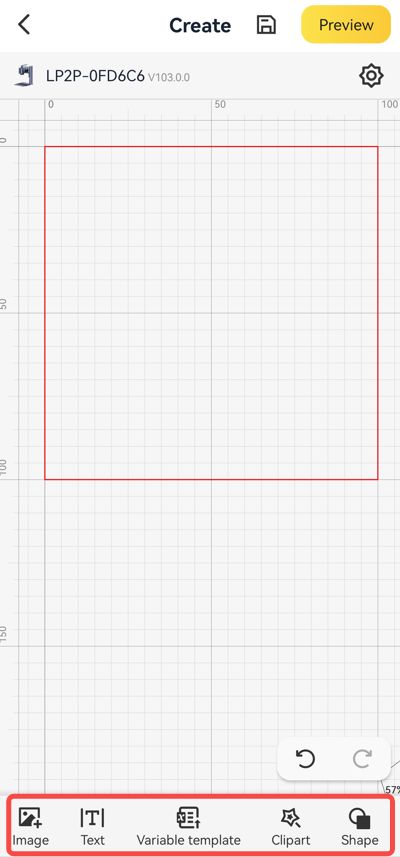

(3) Importieren Sie das Bild, den Text oder das Muster, das graviert werden soll, über die Werkzeugleiste am unteren Rand der Arbeitsfläche.

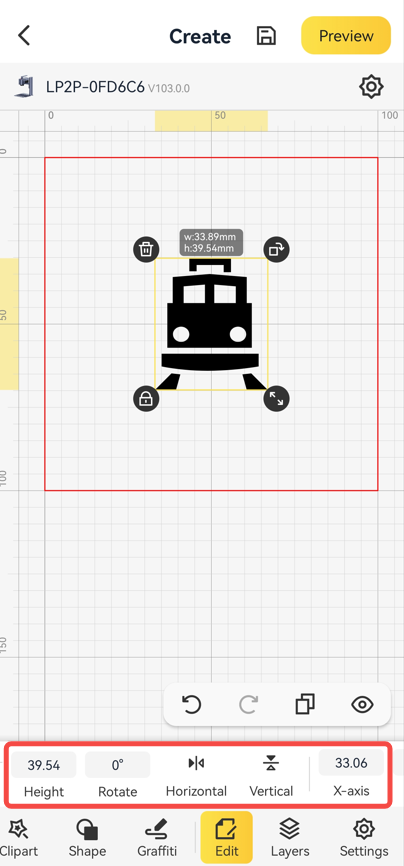

(4) Wischen Sie die Bearbeitungsleiste nach links und passen Sie Größe und Position der Datei nach Bedarf an.
(5) Legen Sie das zu gravierende Material auf die Grundplatte des Standardgehäuses.

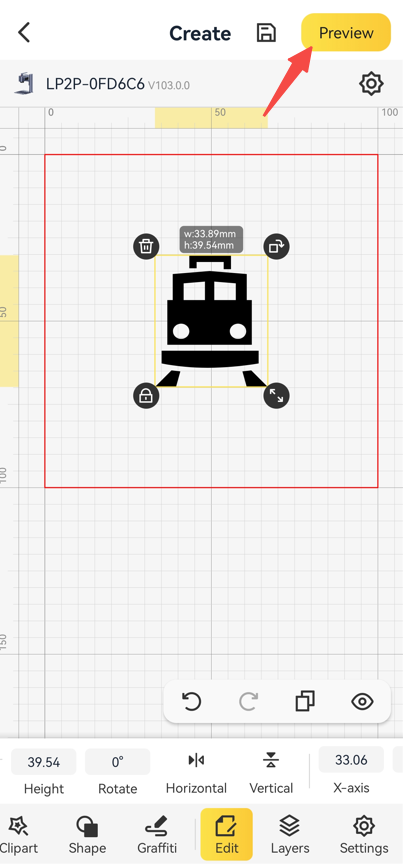

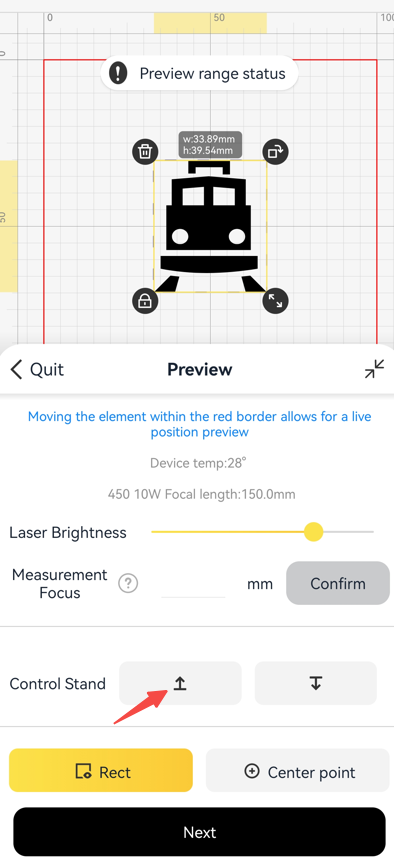

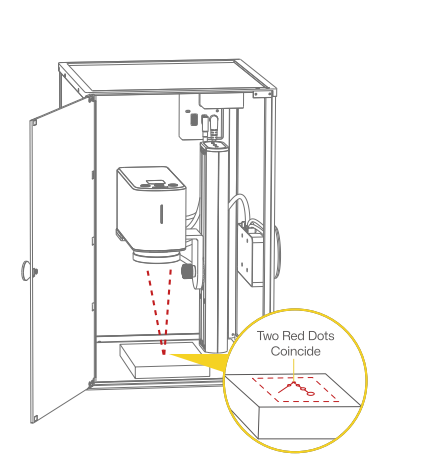

(6) Tippen Sie auf „Vorschau“, um mit der Brennpunkteinstellung zu beginnen.

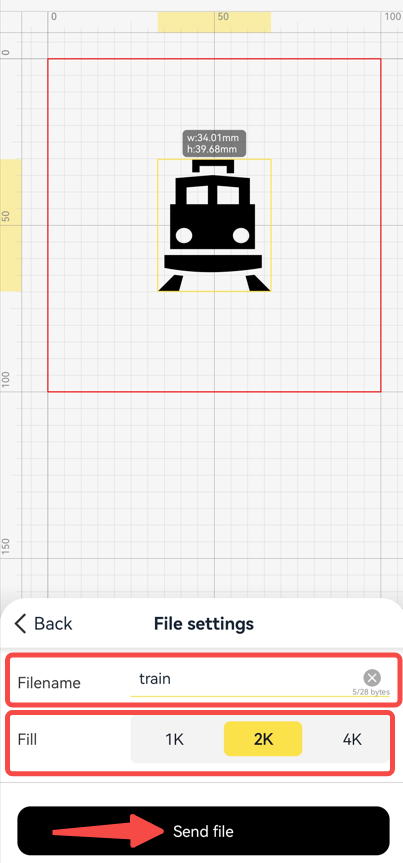

(7) Stellen Sie die Auflösung ein, bearbeiten Sie den Dateinamen und tippen Sie auf „Datei senden“.

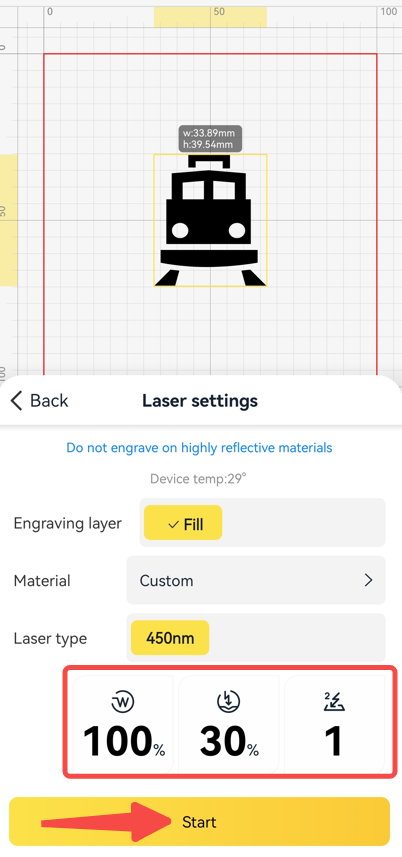

(8) Legen Sie die Gravurparameter fest und tippen Sie auf „Starten“, um mit der Gravur zu beginnen.
