Wählen Sie einen Raum mit ausreichend Platz und guter Belüftung. Stellen Sie sicher, dass der Boden oder Tisch flach und stabil ist, um das Gerät darauf zu platzieren. Packen Sie das LaserPecker LX2 Paket aus. Heben Sie das Gerät mit zwei Personen vorsichtig aus der Verpackung. Öffnen Sie den oberen Deckel des Geräts und entnehmen Sie die enthaltenen Zubehörteile. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an den Kundendienst unter support@laserpecker.com für Unterstützung nach dem Kauf.

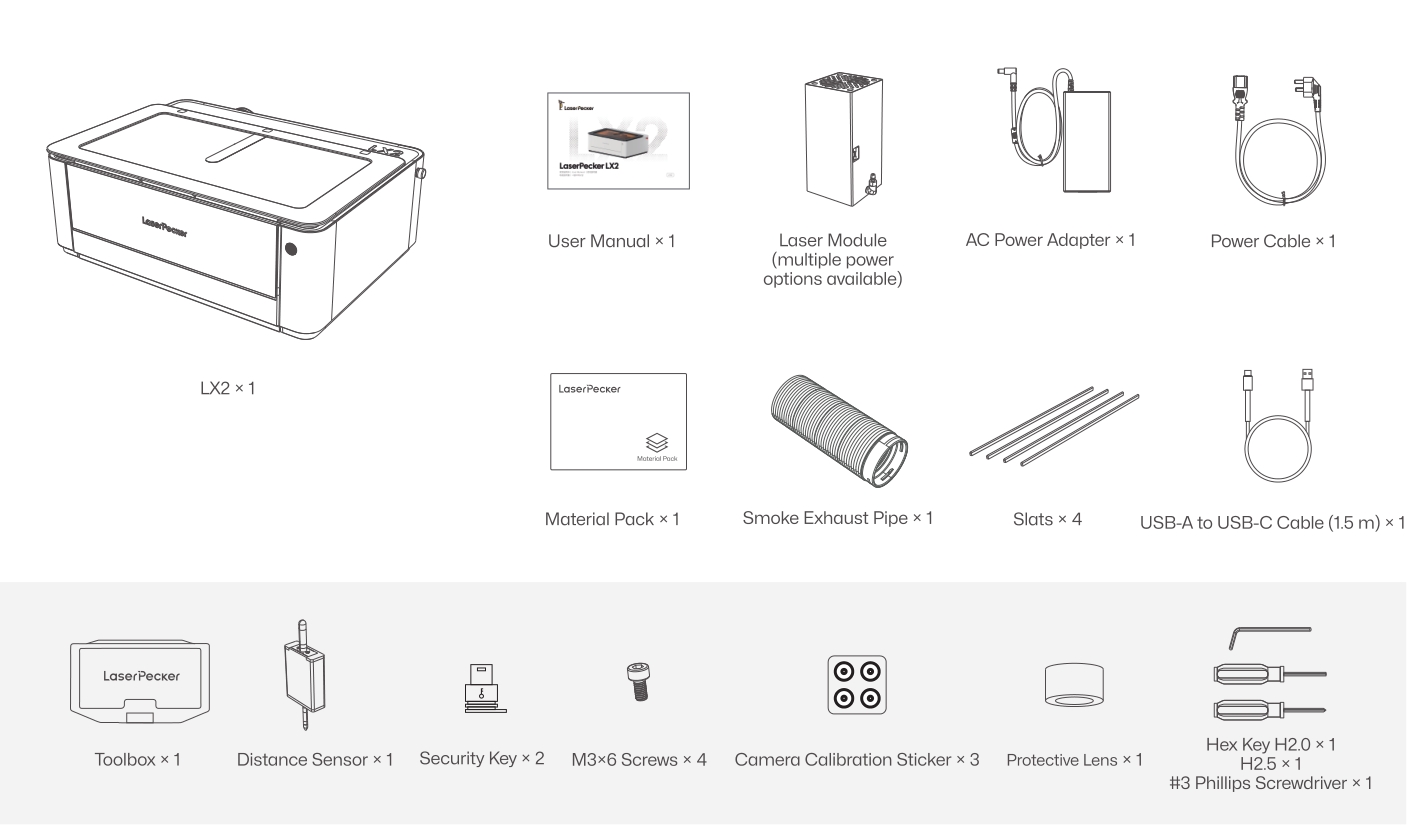

Packliste des LaserPecker LX2

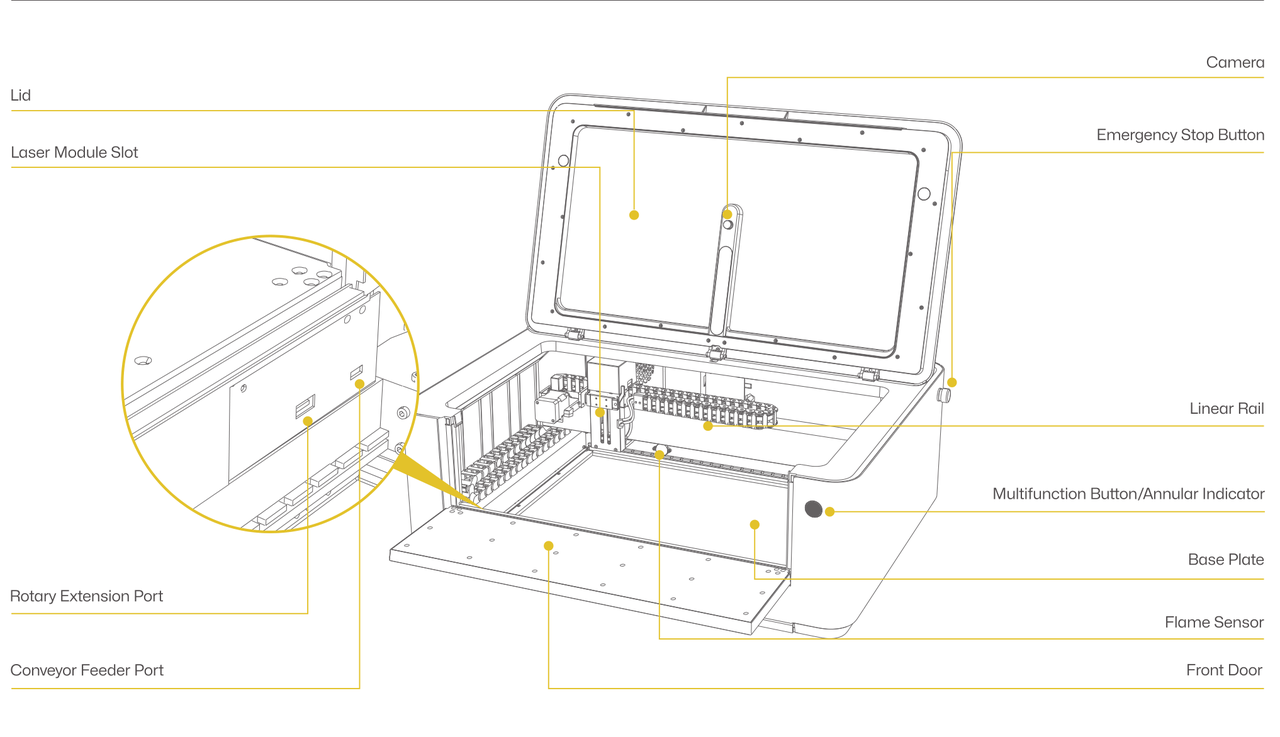

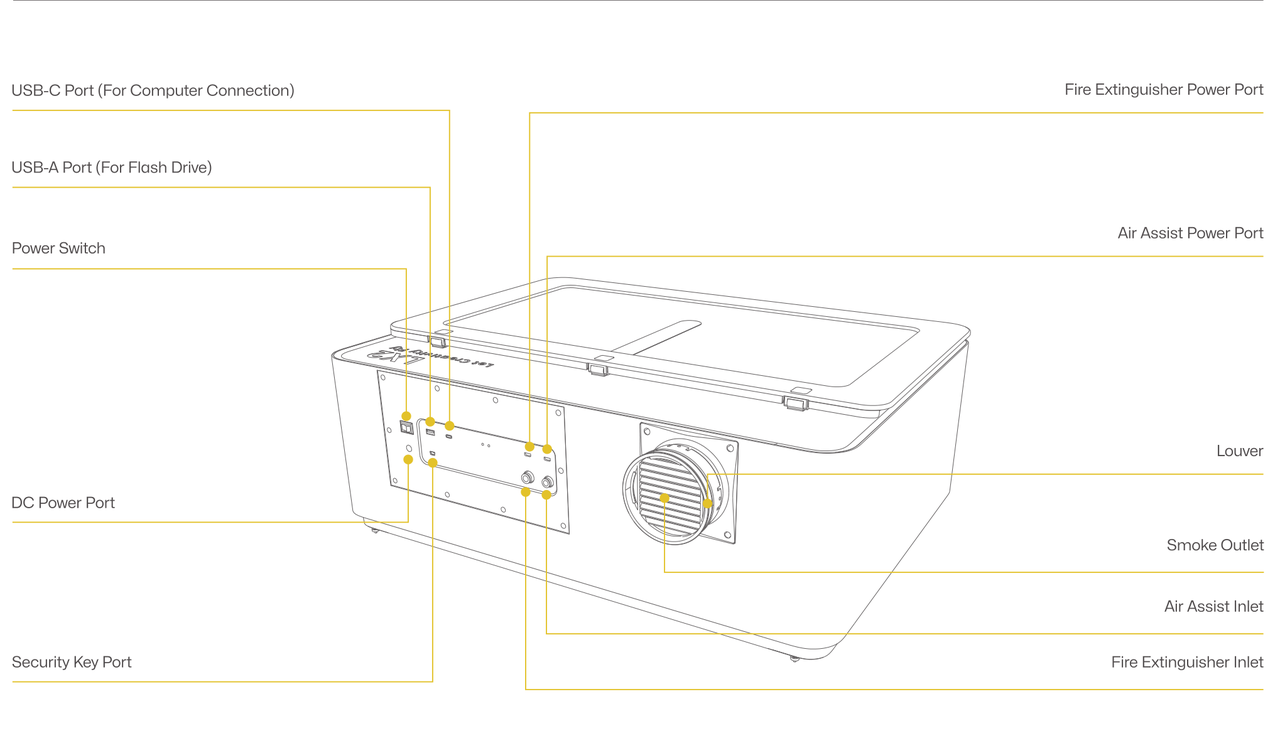

Komponentenübersicht
Tastenfunktionen und Definitionen
| Buzzer | Ringförmige Anzeige | Gerätestatus | Tastenbedienung |
|---|---|---|---|
| / | Weiß blinkend | Bereitschaft | / |
| / | Blau blinkend | Netzwerk konfiguriert, nicht verbunden | / |
| / | Blau dauerhaft | Bereitschaft, verbunden | / |
| / | Weiß blinkend | Autofokus | Langer Druck zum Beenden |
| / | Weiß blinkend | Gewölbte Oberfläche wird gemessen | Langer Druck zum Beenden |
| / | Weiß blinkend | Materialpositionierung | Kurzer Druck zum Markieren; langer Druck zum Beenden |
| / | Lila dauerhaft | Vorschau | Langer Druck zum Beenden |
| / | Grün dauerhaft | Startbereit | Kurzer Druck zum Starten; langer Druck zum Abbrechen |
| Einmaliges Piepen | Grün dauerhaft | Startvorgang | / |
| Einmaliges Piepen | Weiß blinkend | Netzwerk wird konfiguriert | Taste 5 Sekunden lang drücken, um in den Netzwerkkonfigurationsmodus zu wechseln |
| Einmaliges Piepen | RGB-Atemeffekt | Verarbeitung | Kurzer Druck zum Pausieren; langer Druck zum Abbrechen |
| Einmaliges Piepen | Rot-Blau abwechselnd blinkend | Firmware-Aktualisierung | / |
| Einmaliges Piepen | Lila blinkend | Verarbeitung pausiert | Kurzer Druck zum Fortsetzen; langer Druck zum Stoppen |
| Einmaliges Piepen | Lila blinkend | Gerätefehler (Neigung beim Gravieren) | / |
| Dreimaliges Piepen | Rot blinkend | Firmware-Start fehlgeschlagen | Nach 3 Sekunden stromlos neu starten |
| Dauerton | Gelb blinkend | Lasermodul nicht richtig verbunden / Deckel nicht vollständig geschlossen | / |
| Dauerton | Rot blinkend | Flamme erkannt | Kurzer Druck, um den Alarm abzubrechen |
1. Vorbereitung vor der Verwendung
1.1 Installation des Lasermoduls

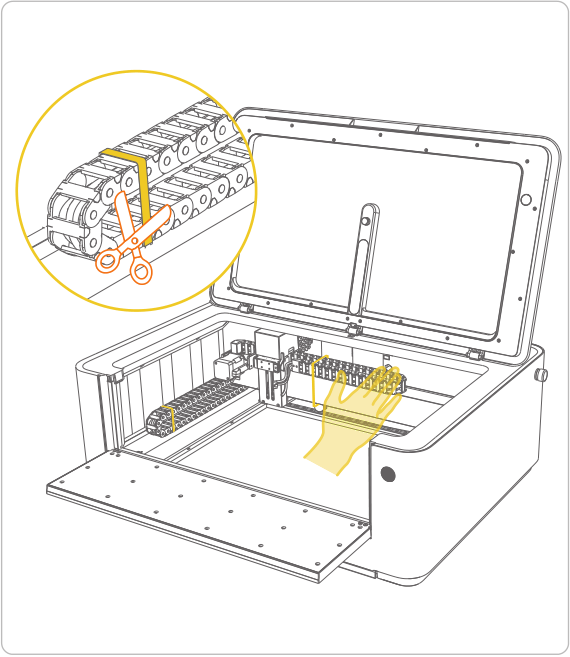

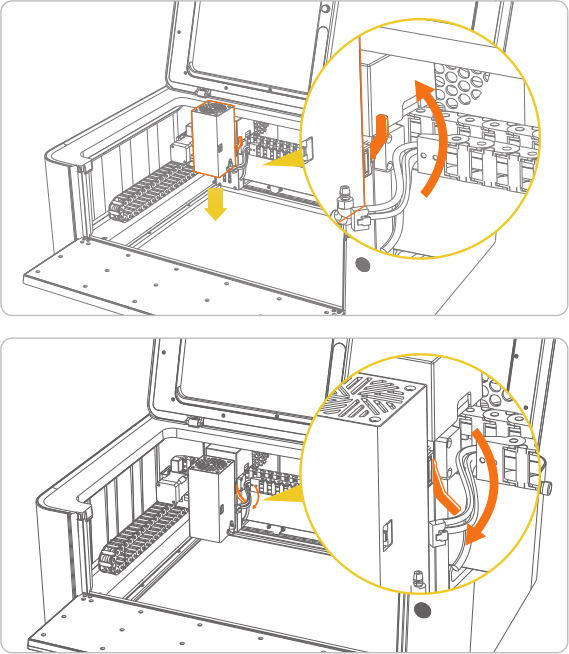

(1) Öffnen Sie den Deckel und die vordere Tür. Schneiden Sie alle Kabelbinder auf beiden Seiten durch und ziehen Sie den Querträger leicht nach außen, um Platz für die Installation des Lasermoduls zu schaffen.
(2) Stellen Sie sicher, dass der Griff auf der rechten Seite nach oben zeigt. Setzen Sie das Lasermodul in den Modulschacht ein und drücken Sie anschließend den rechten Griff nach unten, um das Modul zu verriegeln.

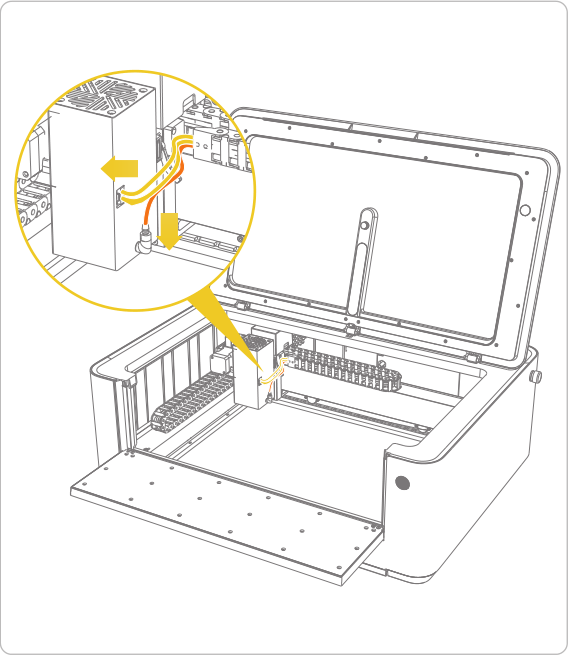

(3) Schließen Sie das Stromkabel und den Luftschlauch am Lasermodul an.

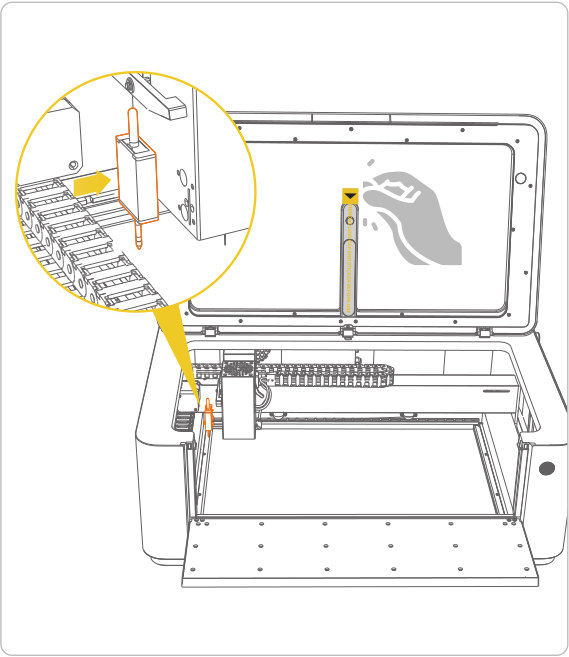

(4) Befestigen Sie den LaserPecker LX2 Abstandssensor (im Werkzeugkasten enthalten) am Lasermodul. Entfernen Sie vor der Verwendung die Schutzfolie von der Kamera.
1.2 Installation des Rauchabzugrohrs

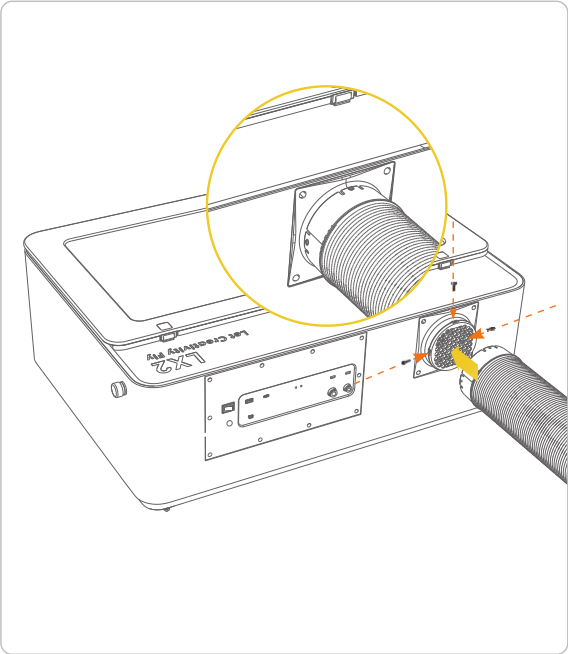

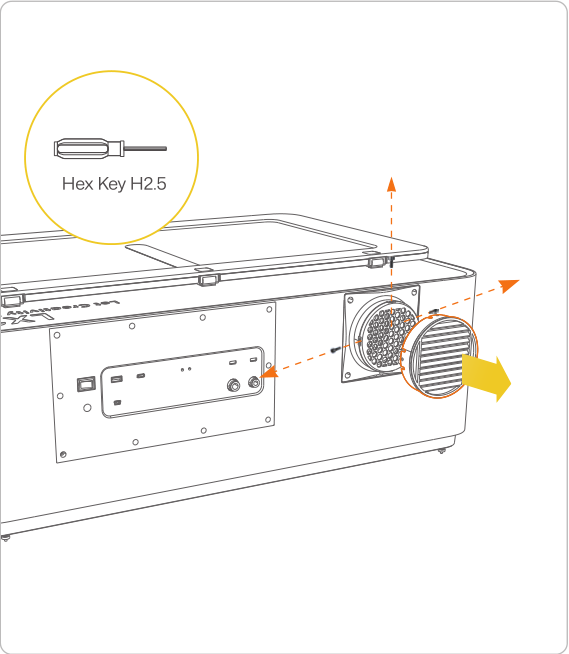

(1) Verwenden Sie den Inbusschlüssel H2.5, um die drei Schrauben des Lüftungsgitters auf der Rückseite des Geräts zu lösen, und entfernen Sie das Gitter, indem Sie es nach links oder rechts schieben.
(2) Befestigen Sie das Rauchabzugsrohr am Rauchabgang und ziehen Sie anschließend die drei Schrauben wieder fest.
1.3 Anschluss der Stromversorgung

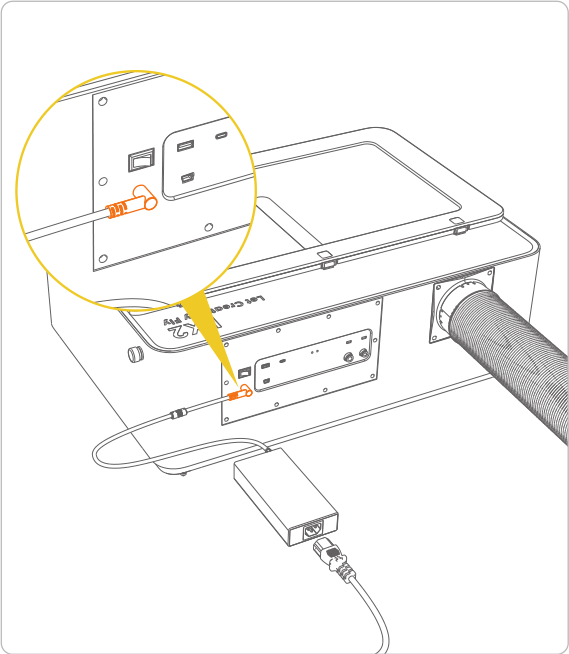

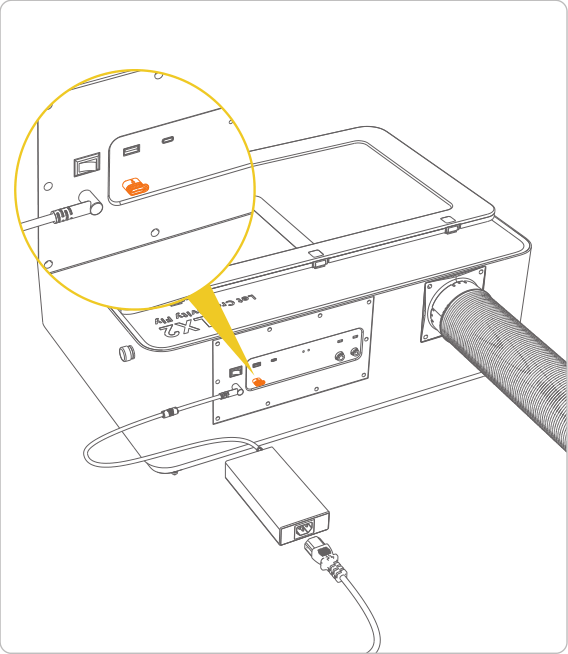

Schließen Sie das Stromkabel an das Netzteil an und stecken Sie es anschließend in den DC-Stromanschluss des Geräts.
1.4 Einsetzen des Sicherheitsschlüssels
Nehmen Sie einen der Sicherheitsschlüssel aus dem Werkzeugkasten und stecken Sie ihn in die Schlüsselschnittstelle auf der Rückseite des Geräts.

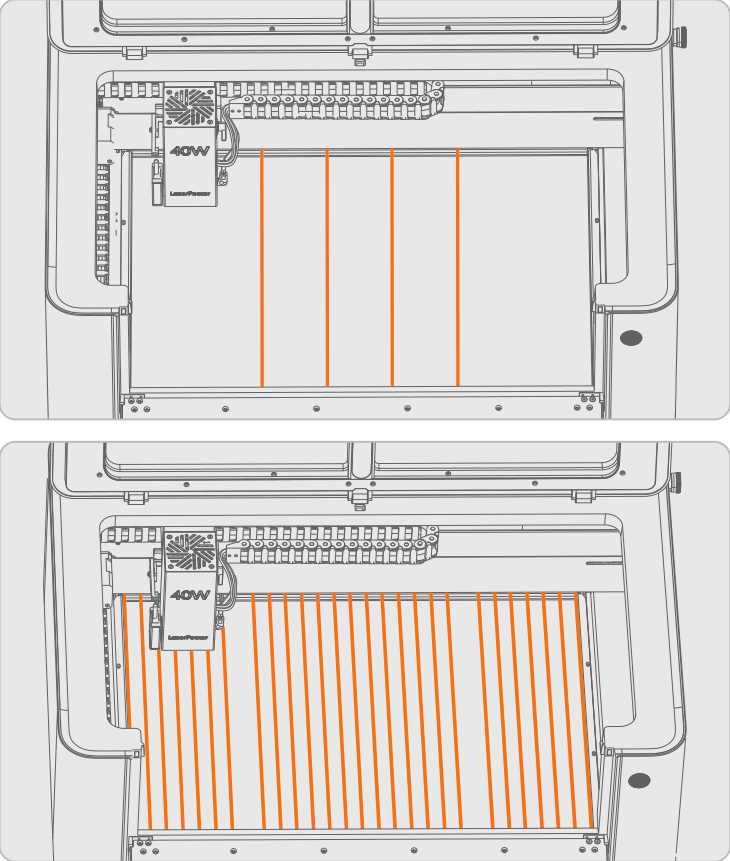

1.5 Installation der Schneideleisten (Überspringen Sie diesen Schritt, wenn Sie keine Schneidarbeiten durchführen.)
Beim Schneiden von Materialien wie Holzplatten verbessern die LaserPecker LX2 Schneideleisten den Luftstrom und ermöglichen eine präzisere Schneidleistung.

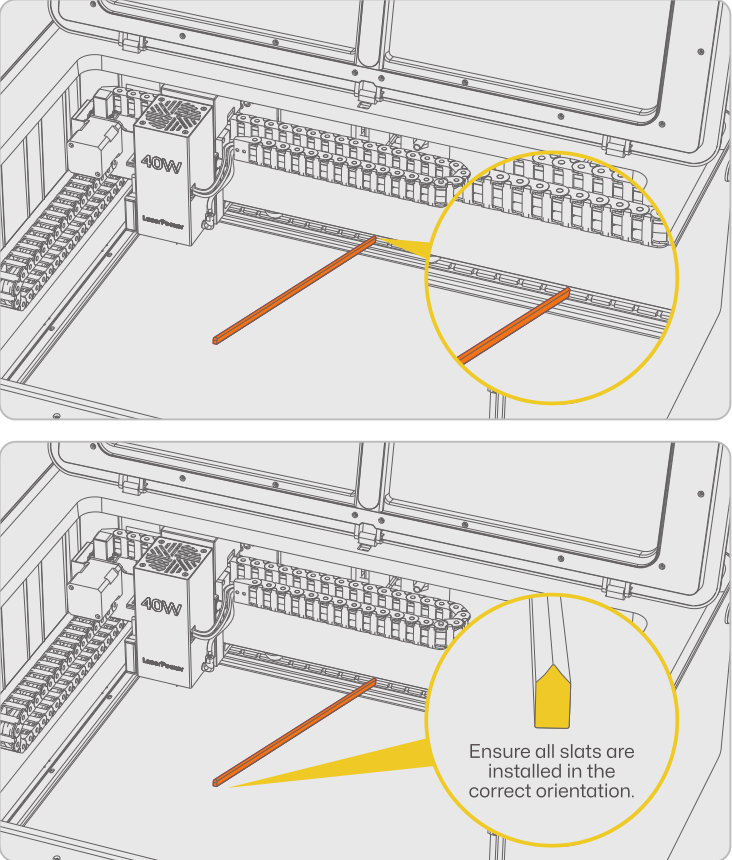

(1) Entnehmen Sie die Schneideleisten aus der Verpackung und setzen Sie sie in die vorderen und hinteren Schienen innerhalb des Geräts ein.
(2) Der Abstand zwischen den Schneideleisten kann je nach Bedarf angepasst werden. Das Standardpaket des LaserPecker LX2 enthält vier Schneideleisten. (Bei Bedarf können zusätzliche Schneideleisten separat erworben werden.)

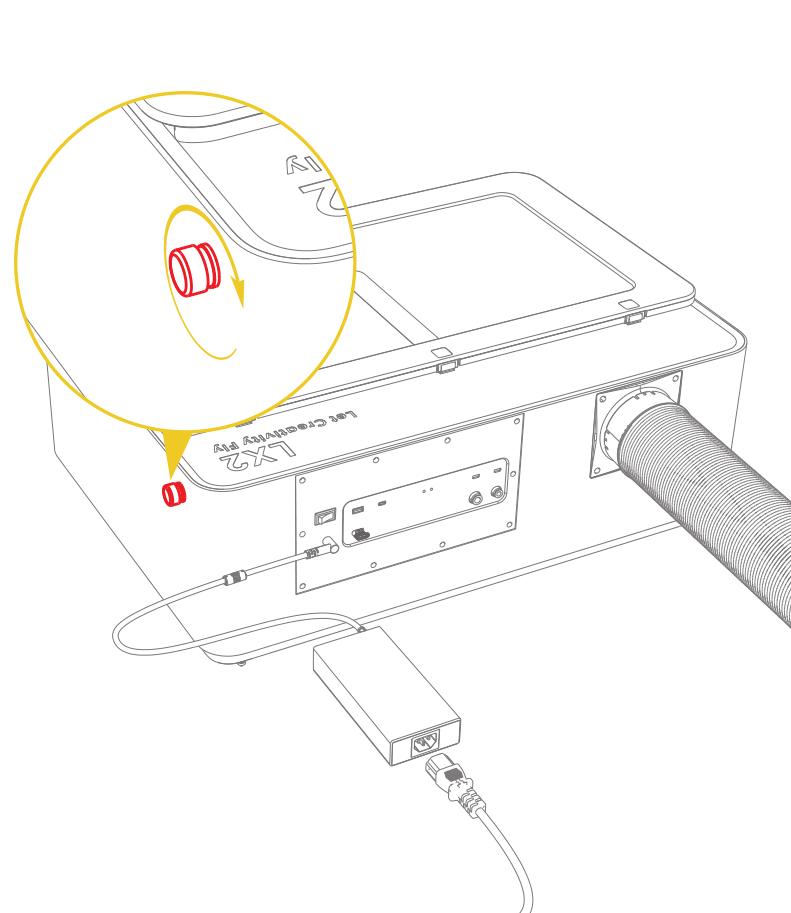

1.6 Einschalten der Stromversorgung

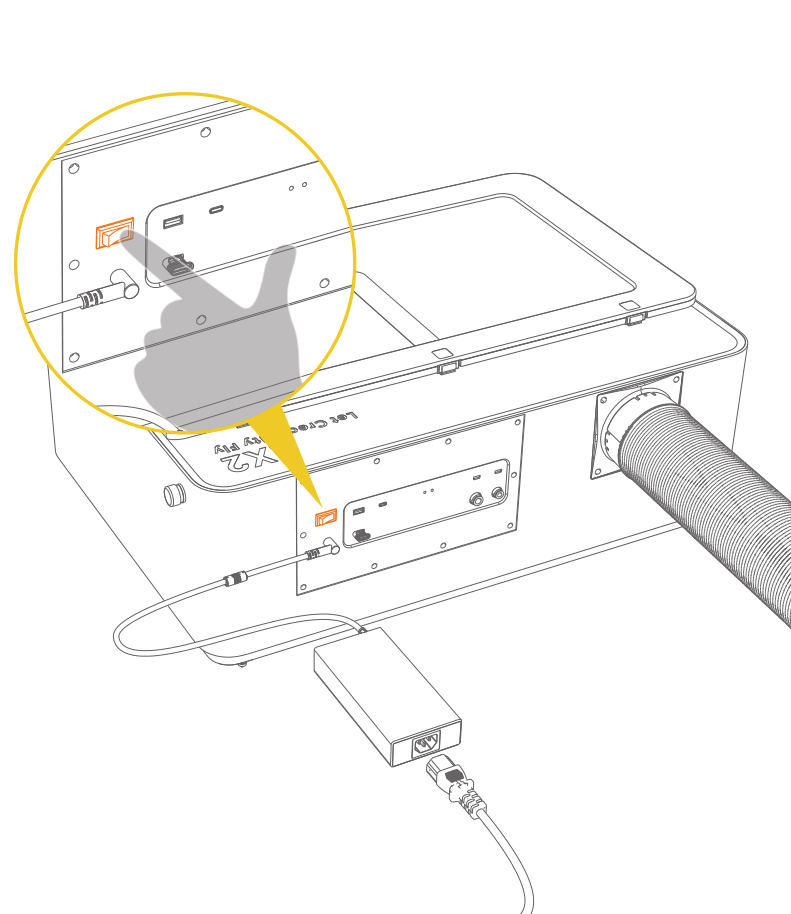

(1) Schalten Sie den LaserPecker LX2 über den Netzschalter ein.
(2) Stellen Sie vor der Verwendung sicher, dass die Not-Aus-Taste durch Drehen im Uhrzeigersinn entriegelt ist.
2. Verbindung mit der PC-Software herstellen
2.1 Verbindung über USB-A-auf-USB-C-Kabel (1,5 m)
(1) Verbinden Sie das USB-A-Ende des USB-A-auf-USB-C-Kabels (1,5 m) mit dem Computer und das andere Ende mit dem USB-Anschluss auf der Rückseite des LaserPecker LX2.

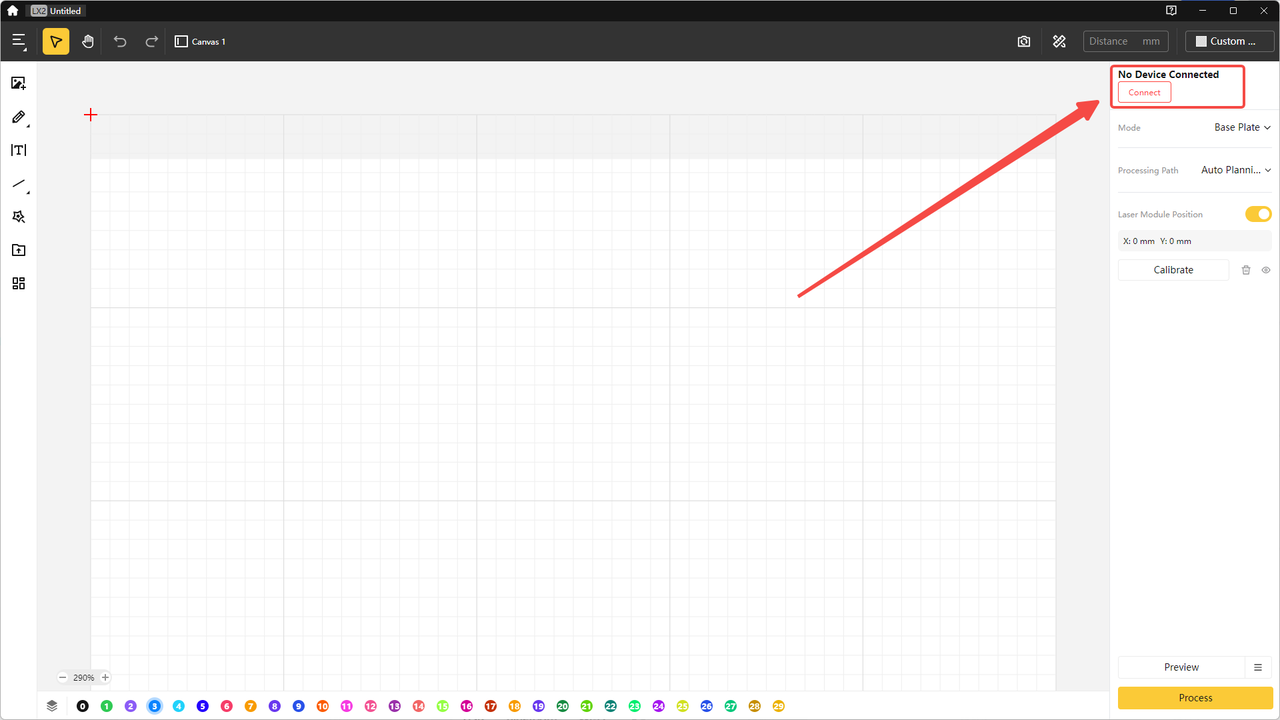

(2) Öffnen Sie die LDS-Software, klicken Sie oben rechts auf „Verbinden“, wählen Sie „USB“ aus und wählen Sie anschließend den erkannten COM7-Port aus. (COM7 dient hier nur als Beispiel; der COM-Port kann je nach Gerät variieren.)
2.2 Verbindung über WLAN zur PC-Software herstellen (Erstmalige WLAN-Einrichtung oder Änderung des Netzwerks)
(1) Bevor Sie die WLAN-Verbindung einrichten, müssen Sie das Gerät zunächst mit dem Computer über das USB-A-auf-USB-C-Kabel (1,5 m) verbinden. Diese USB-Verbindung ermöglicht die Konfiguration der WLAN-Einstellungen am Gerät.

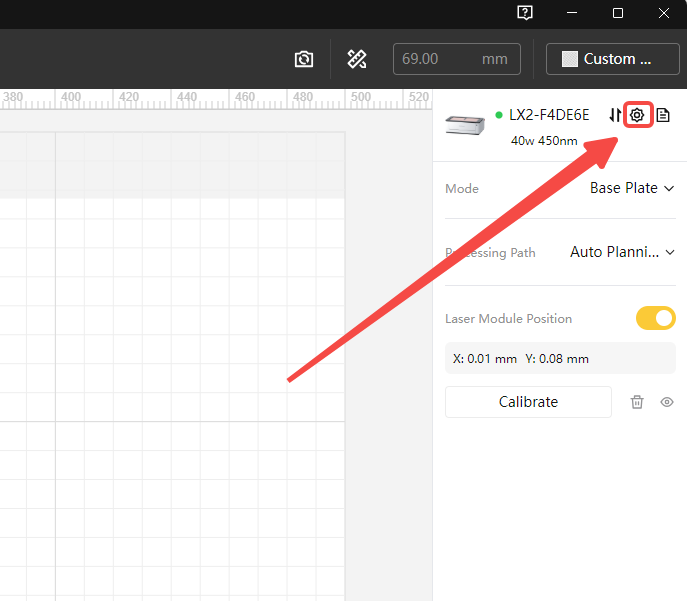

(2) Nach dem Anschluss öffnen Sie in der Software oben rechts die Geräteeinstellungen.

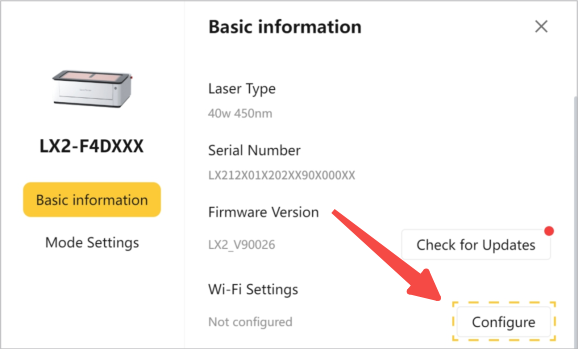

(3) Wählen Sie „WLAN-Einstellungen“ und klicken Sie auf „Konfigurieren“, um das WLAN-Netzwerk für das Gerät einzurichten.

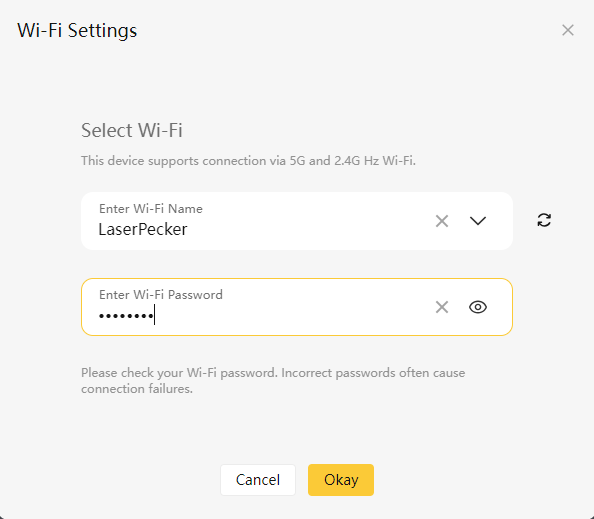

(4) Wählen Sie ein WLAN-Netzwerk aus (LaserPecker LX2 unterstützt sowohl 2,4G- als auch 5G-WLAN) und geben Sie das WLAN-Passwort ein. (Zur besseren Kontrolle wird empfohlen, die Passwortanzeige zu aktivieren.) Überprüfen Sie, ob WLAN-Name und Passwort korrekt sind. Klicken Sie anschließend auf „Bestätigen“ und warten Sie, bis die WLAN-Verbindung erfolgreich konfiguriert wurde.

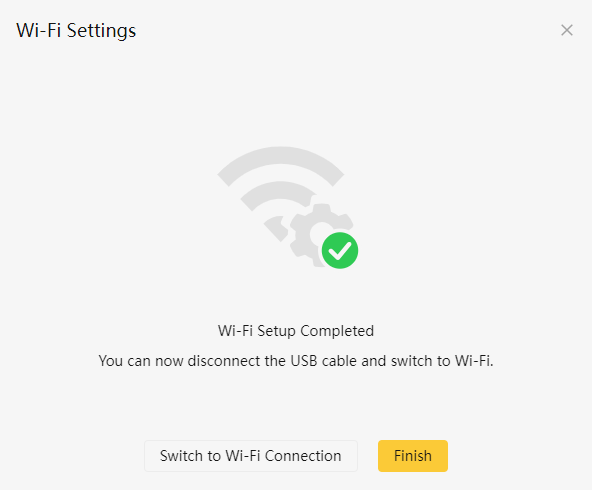

(5) Nach erfolgreicher WLAN-Konfiguration klicken Sie auf „Zu WLAN-Verbindung wechseln“.

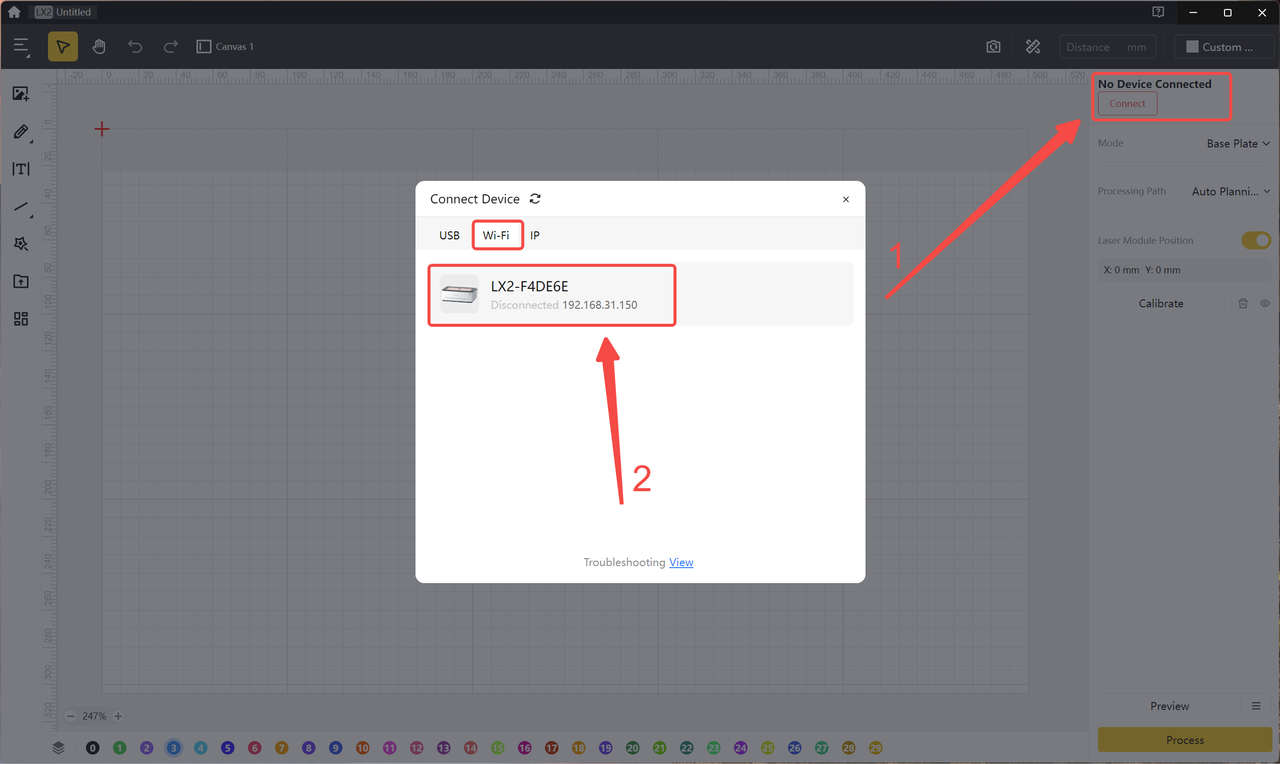

(6) Klicken Sie oben rechts auf „Gerät verbinden“, wählen Sie „WLAN“ und verbinden Sie sich mit Ihrem LaserPecker LX2.
1. Sowohl das Gerät als auch der Computer müssen sich im gleichen WLAN-Netzwerk befinden.
2. Diese Schritte gelten für die Ersteinrichtung oder Änderung des WLAN-Netzwerks. Wenn das WLAN bereits konfiguriert ist, fahren Sie direkt mit Schritt (6) fort.
3. Technische Spezifikationen
| Produktmodell | LX2 |
| Größe | 780 × 609 × 281 mm (30,7 × 24,0 × 11,1 Zoll) |
| Nettogewicht | 22,5 kg (49,6 lbs, ohne Lasermodul) |
| Arbeitsbereich | 500 × 305 mm (19,7 × 12,0 Zoll) |
| Unterstützte Dateiformate | PC-Software: G-code / JPG / JPEG / PNG / SVG / BMP / DXF / TIF Mobile App: G-code / JPG / JPEG / PNG / SVG / BMP |
| Unterstützte Betriebssysteme | iOS 13.0+, Android 7.0+, macOS 10.15+, Windows 10+ |
| Unterstützte Software | Laserpecker Design Space, kompatibel mit LightBurn |
| Eingangsleistung | DC (24 V, 10 A) |
| Verbindungsmethode | Wi-Fi, USB, IP |
| Betriebstemperaturbereich | 0–35 °C (32–95 °F) |
| Betriebsfeuchtigkeitsbereich | 5 %–85 % relative Luftfeuchtigkeit (nicht kondensierend) |
| Sicherheitszertifizierungen | CE, ROHS, FCC, FDA, PSE, UKCA, TELEC |
