Das Air-Assist-Zubehör spielt eine wichtige Rolle bei der Materialbearbeitung. Es wird mit dem Lasermodul verbunden und bläst Luft auf die Oberfläche des zu bearbeitenden Materials. Es hilft, Brandspuren an Schnittkanten zu reduzieren, die Schutzlinse des Lasers sauber zu halten und die Reinigungsintervalle des Lasermoduls zu verlängern.
1. Air-Assist-Zubehör installieren

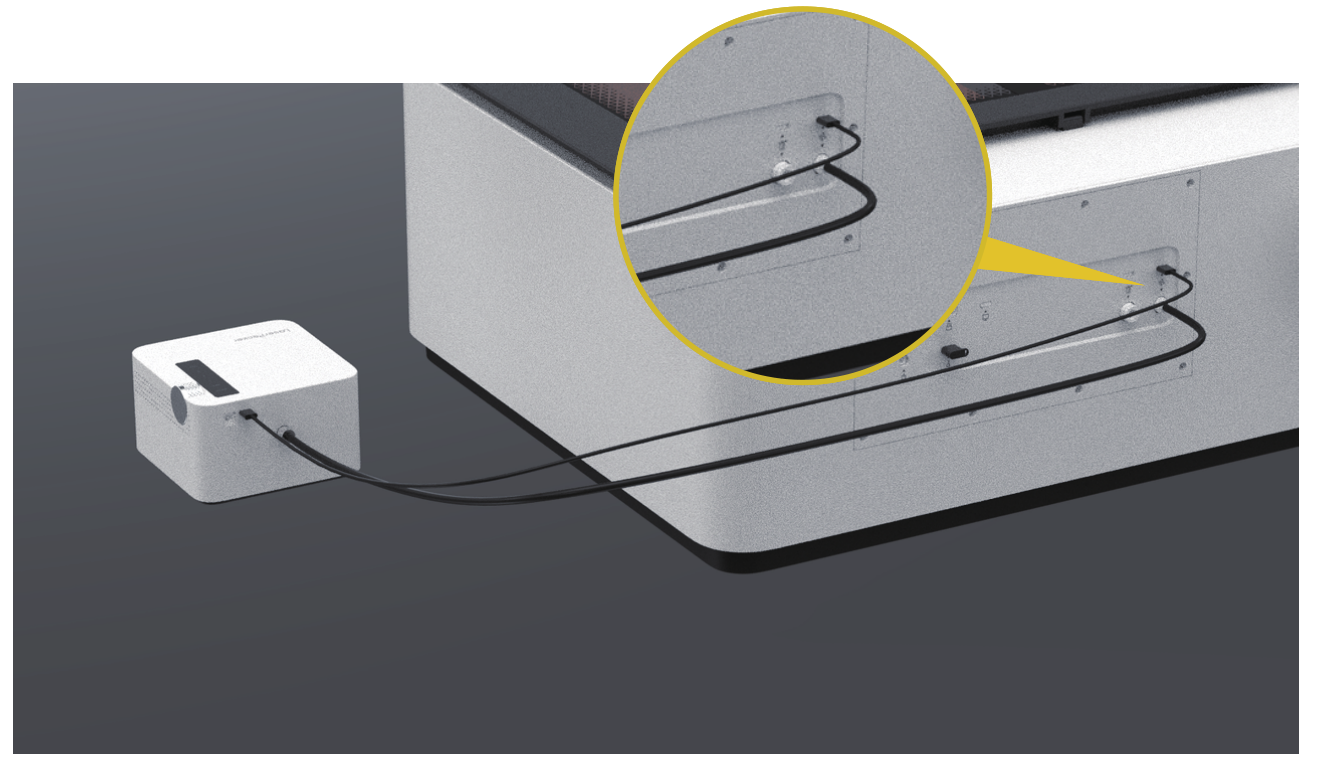

(1) Stellen Sie sicher, dass der LaserPecker LX2 ausgeschaltet ist, und verwenden Sie das mitgelieferte Mini-USB-Datenkabel, um den Air Assist mit dem Mini-USB-Anschluss auf der Rückseite des LX2 zu verbinden.

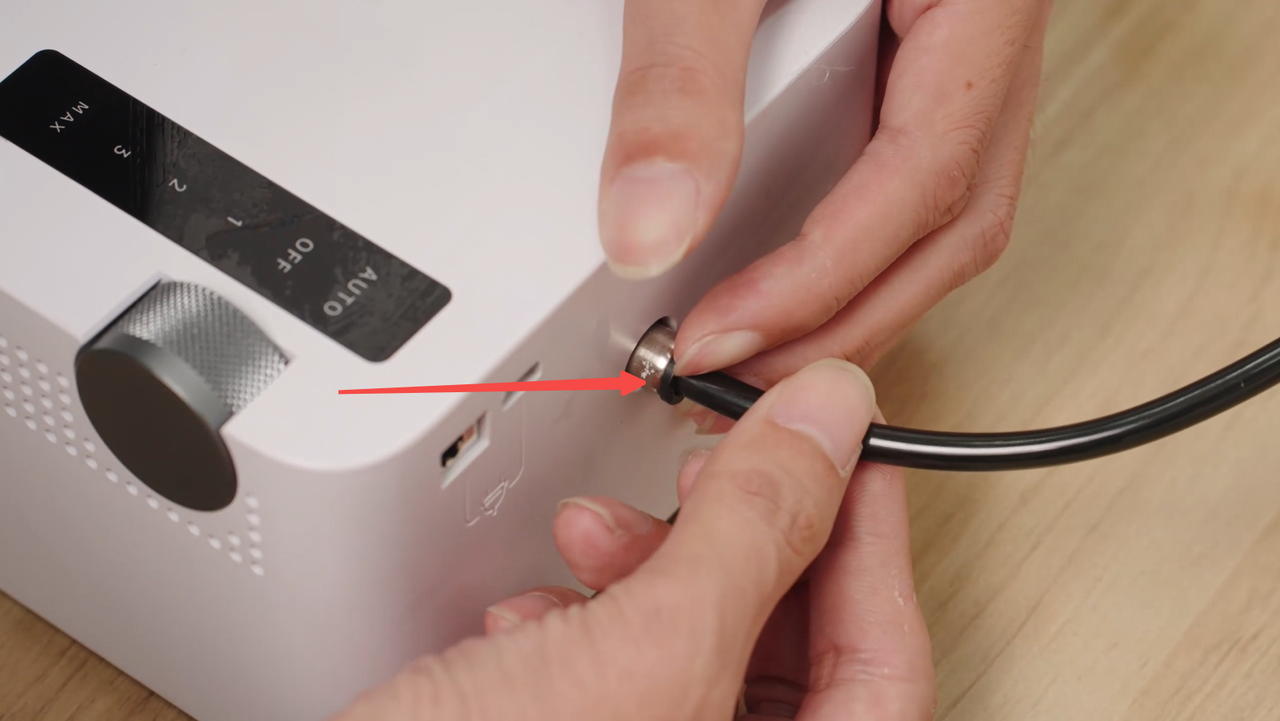

(2) Stecken Sie den Luftschlauch sowohl in den Air Assist als auch in den LX2.

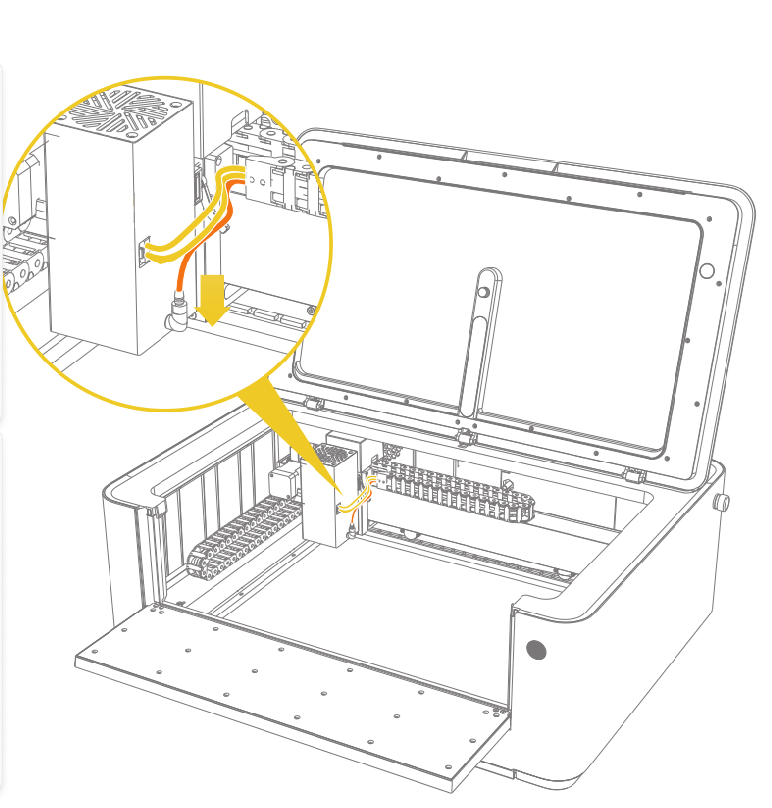

(3) Öffnen Sie die obere Abdeckung und stellen Sie sicher, dass der Luftschlauch mit dem Lasermodul verbunden ist.

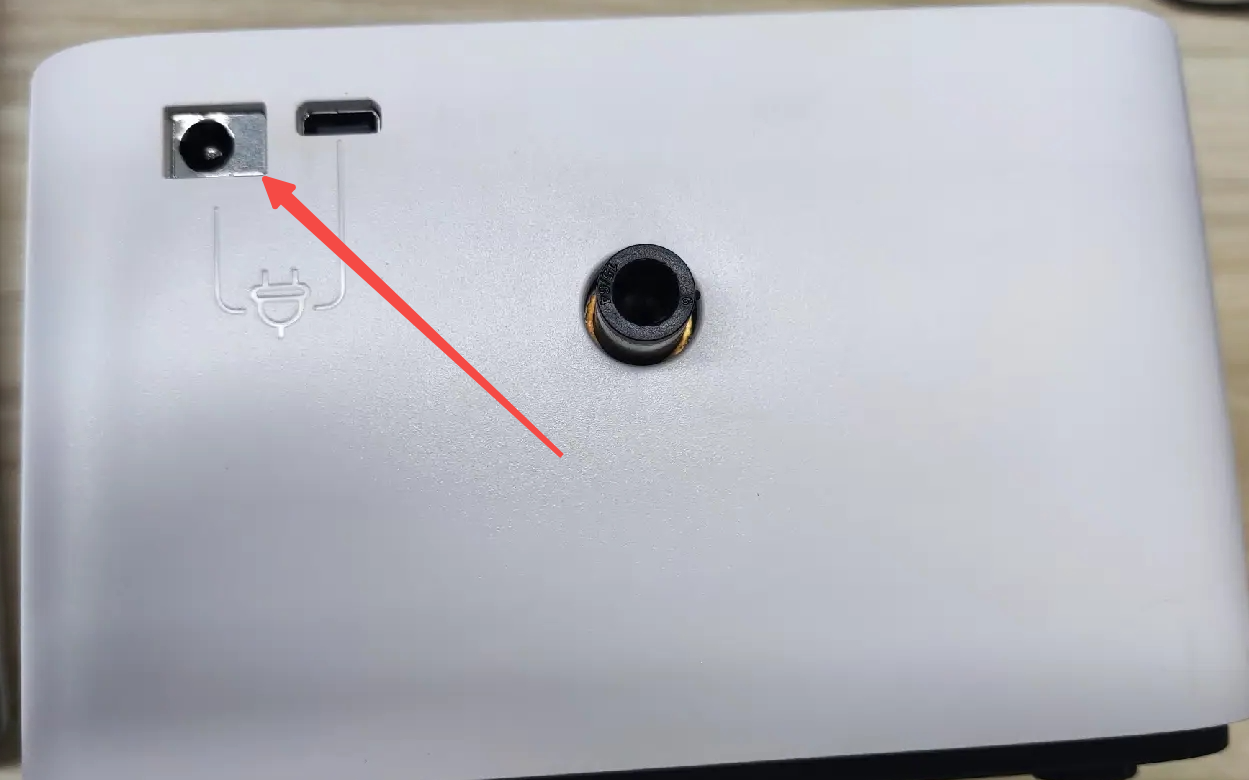

Der Air Assist kann auch über ein separates 24-V-/2,5-A-Netzteil mit Strom versorgt werden.
2. Automatikmodus
Der Air Assist verfügt über vier Geschwindigkeitsstufen: 1, 2, 3 und 4 (MAX). Diese entsprechen einem Luftstrom von 25 %, 50 %, 75 % bzw. 100 %.
Wird der Drehregler auf AUTO gestellt, leuchtet die Statusanzeige grün und der Air Assist wechselt in den Automatikmodus. In diesem Modus wird Luft nur während der Materialbearbeitung ausgeblasen. Die passende Geschwindigkeitsstufe wird dabei automatisch anhand der eingestellten Leistungsparameter gewählt.
40-W-Laser mit 450 nm
| Leistung / Geschwindigkeit | 1–20 mm/s | 20–60 mm/s | 60–150 mm/s | 150–300 mm/s | 300–600 mm/s |
| 0–25 % | 3 | 2 | 1 | 1 | 1 |
| 25–50 % | MAX | 3 | 2 | 2 | 2 |
| 50–75 % | MAX | MAX | 3 | 3 | 2 |
| 75–100 % | MAX | MAX | MAX | 3 | 2 |
20-W-Laser mit 450 nm
| Leistung / Geschwindigkeit | 1–20 mm/s | 20–60 mm/s | 60–150 mm/s | 150–300 mm/s | 300–600 mm/s |
| 0–25 % | 3 | 2 | 1 | 1 | 1 |
| 25–50 % | 3 | 2 | 1 | 1 | 1 |
| 50–75 % | MAX | 3 | 2 | 2 | 2 |
| 75–100 % | MAX | 3 | 2 | 2 | 2 |
Bei Verwendung des 2-W-Lasermoduls mit 1064 nm wird im Automatikmodus des Air Assist während der Bearbeitung keine Luft ausgeblasen.
3. Manueller Modus

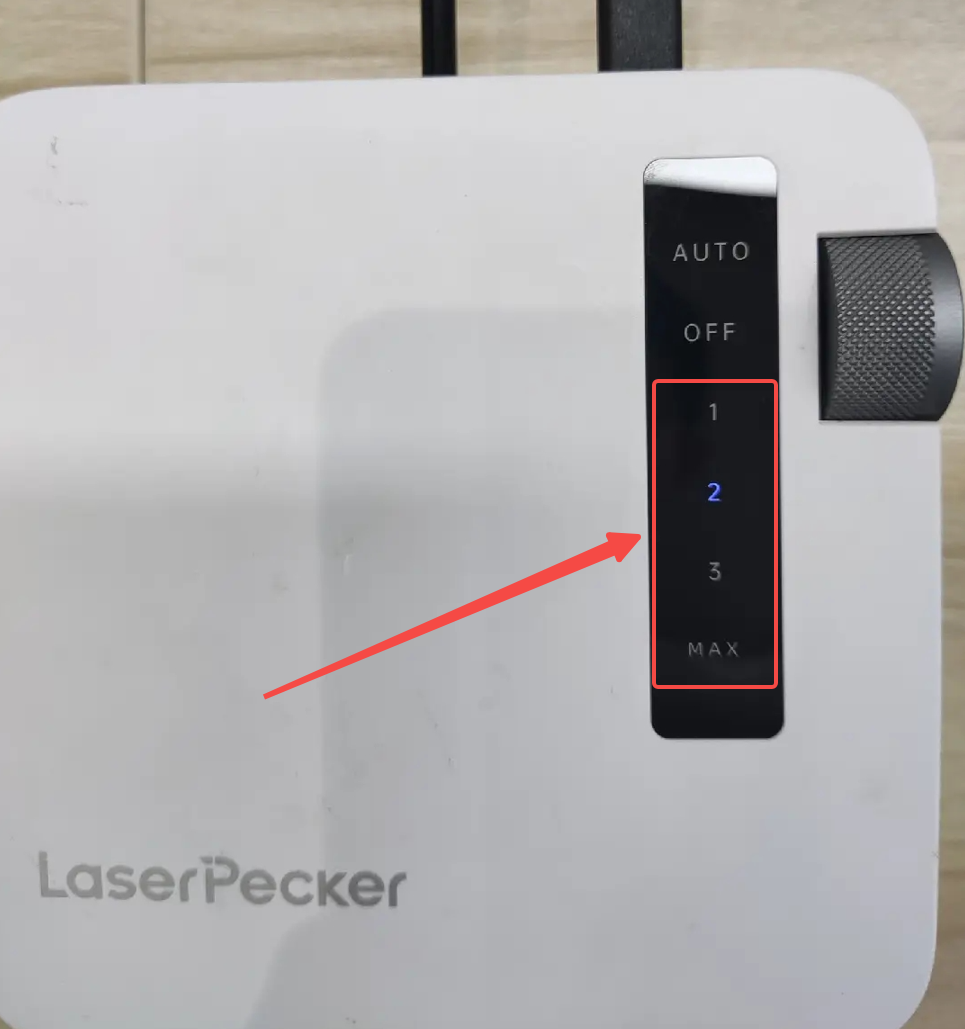

Wenn der Drehregler auf die Positionen 1 bis 4 gestellt wird, wechselt der Air Assist in den manuellen Modus und die Statusanzeige leuchtet blau. Der Luftstrom wird entsprechend der gewählten Stufe angepasst. In diesem Modus bläst der Air Assist auch dann weiterhin Luft aus, wenn die Maschine nicht arbeitet.
4. Air Assist ausschalten

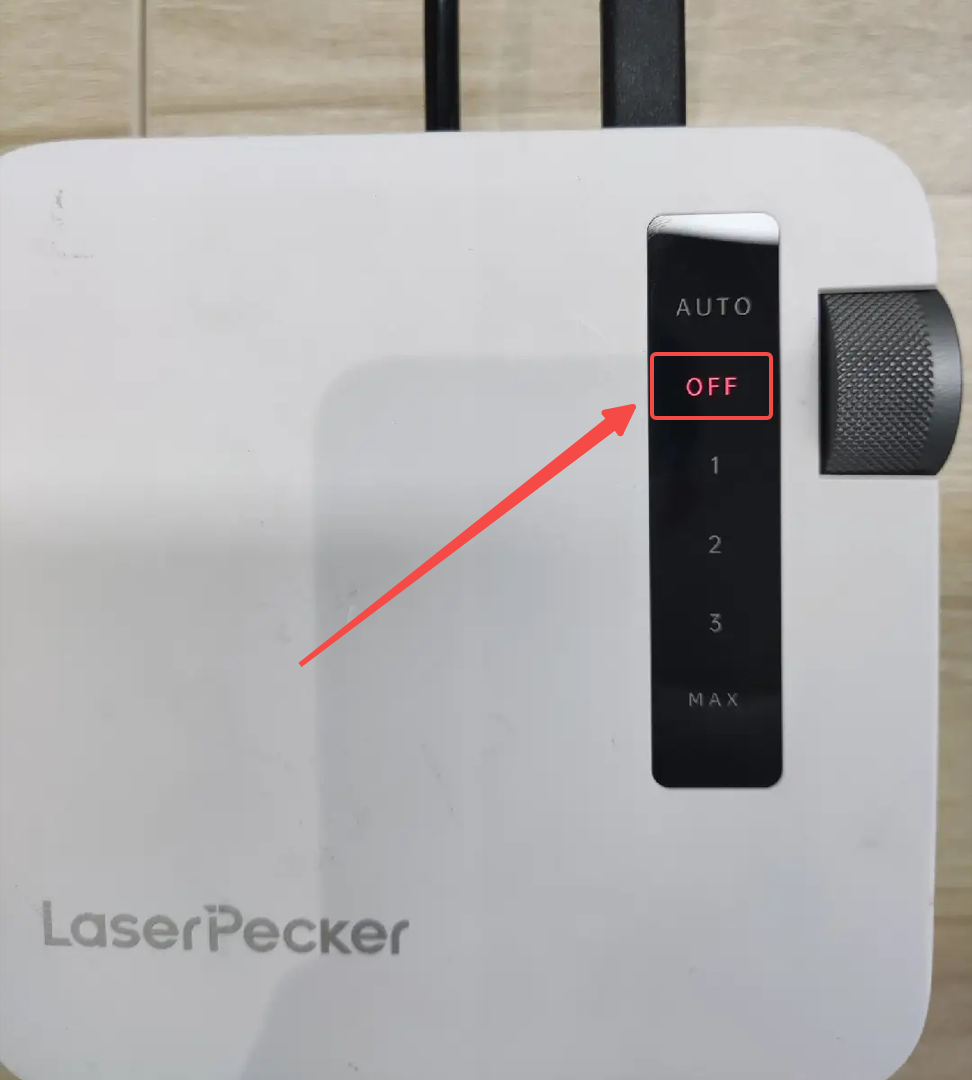

Drehen Sie den Drehregler auf die Position OFF. Die Statusanzeige leuchtet rot und der Air Assist wird ausgeschaltet. Der Luftstrom stoppt.
5. Wartung des Air Assist

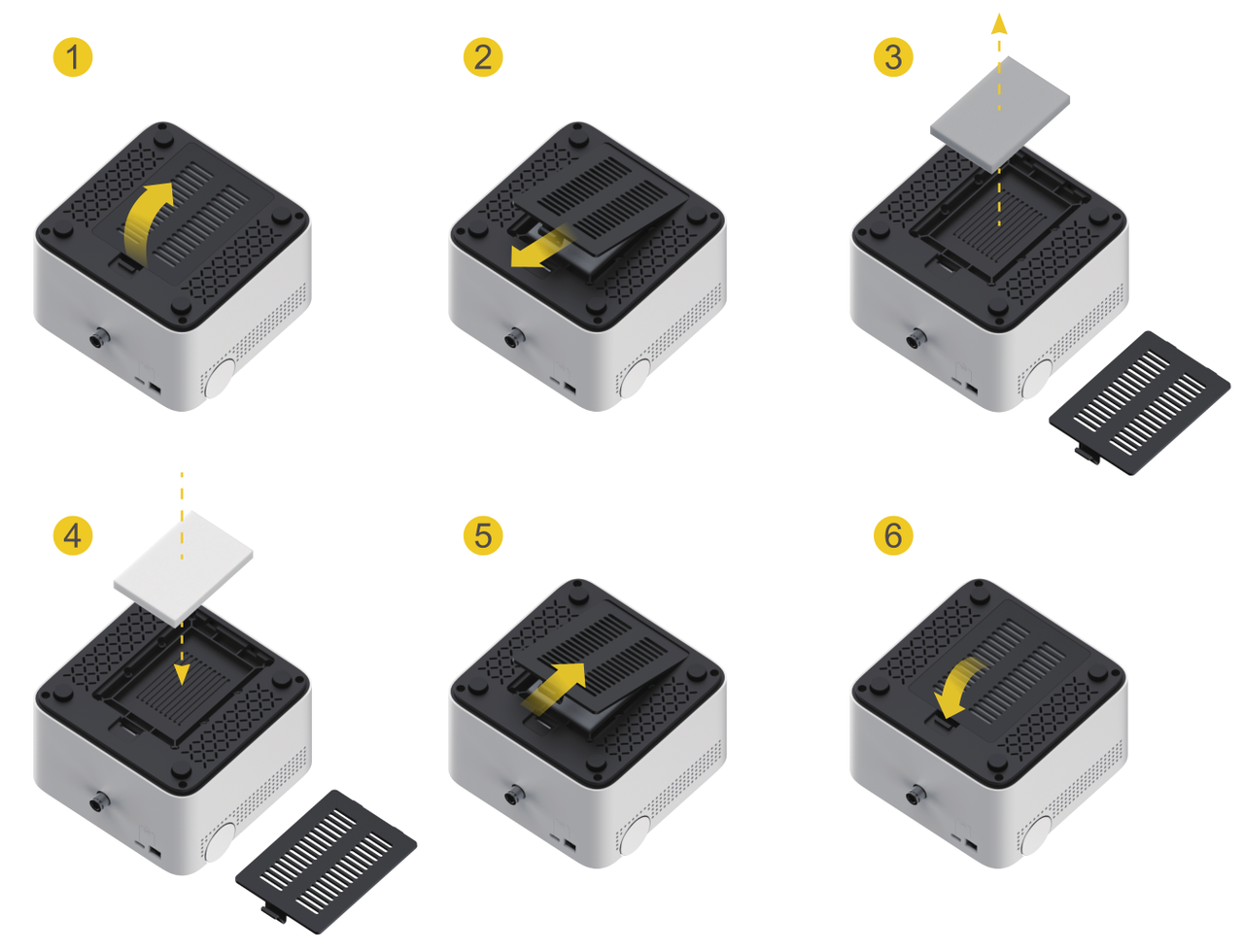

Der Air Assist ist an der Unterseite mit einem Filter ausgestattet, der verhindert, dass Schmutzpartikel eindringen und Verstopfungen verursachen. Dadurch wird die Lebensdauer des Geräts verlängert. Der Filter kann regelmäßig gereinigt werden, indem die untere Abdeckung entfernt wird.
Der Filter hat unter normalen Bedingungen eine Lebensdauer von mehr als 6 Monaten. Die tatsächliche Lebensdauer kann je nach Nutzung variieren. Solange keine deutliche Verringerung des Luftstroms feststellbar ist, kann der Filter weiterhin verwendet werden.
So entfernen Sie den Luftschlauch
Der Luftschlauch ist über einen Pneumatikanschluss mit dem Air Assist verbunden. Standardmäßig ist dieser Anschluss verriegelt. Der Schlauch kann daher eingesteckt, aber nicht durch Ziehen entfernt werden.

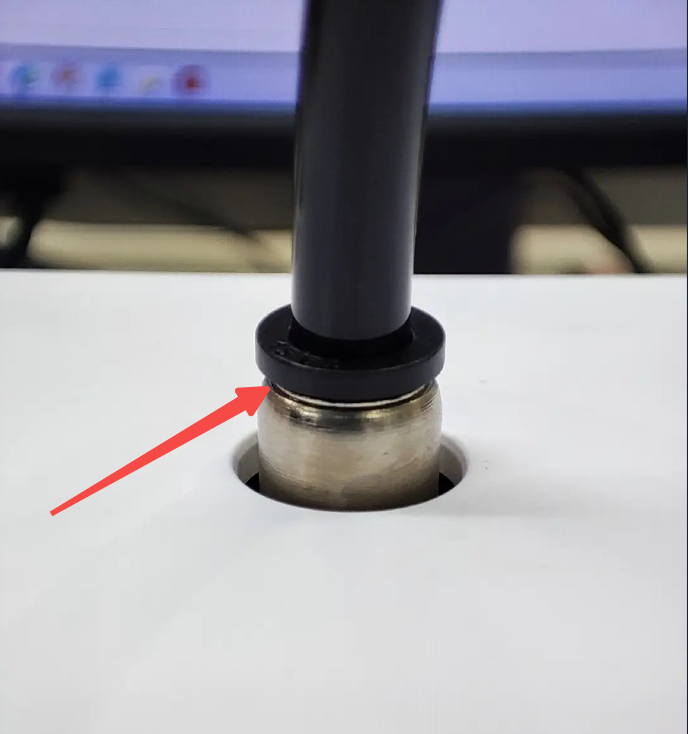

Um den Schlauch zu lösen, drücken Sie einfach mit zwei Fingern auf den schwarzen Teil des Anschlusses. Dadurch wird die Verriegelung gelöst und der Schlauch kann leicht herausgezogen werden.
