Die standardmäßige Materialbearbeitungshöhe des LaserPecker LX2 beträgt 45 mm. Für die Gravur von Materialien mit einer Höhe von mehr als 45 mm kann die Sockelerhöhung (separat erhältlich) installiert werden, um die maximale Bearbeitungshöhe auf 150 mm zu erweitern.

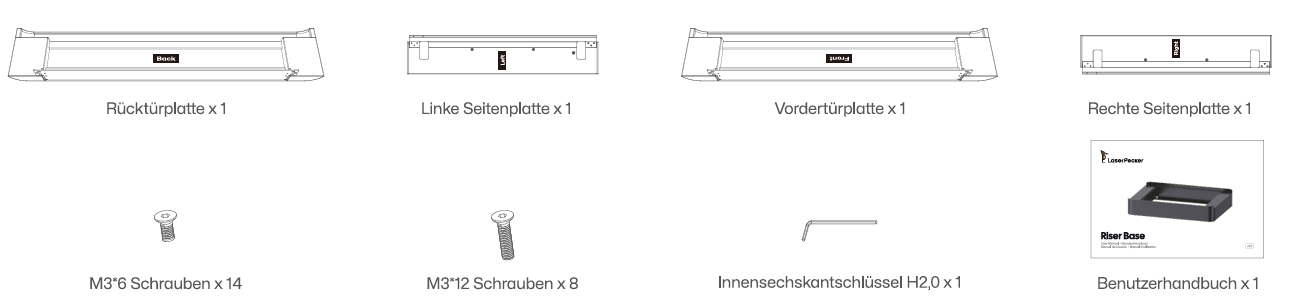

1. Lieferumfang

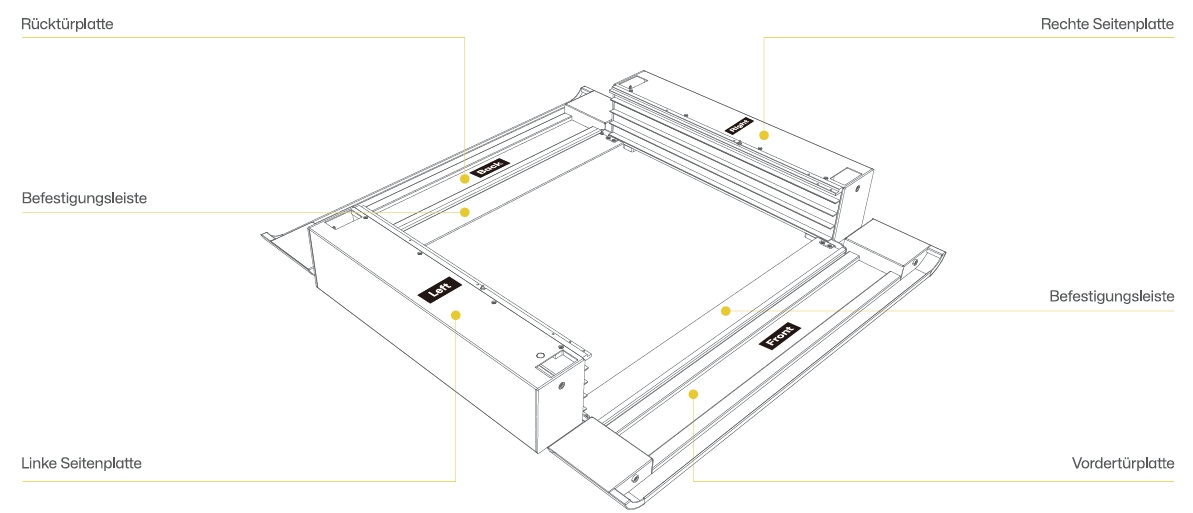

2. Komponentenübersicht
3. Schnelle Montage

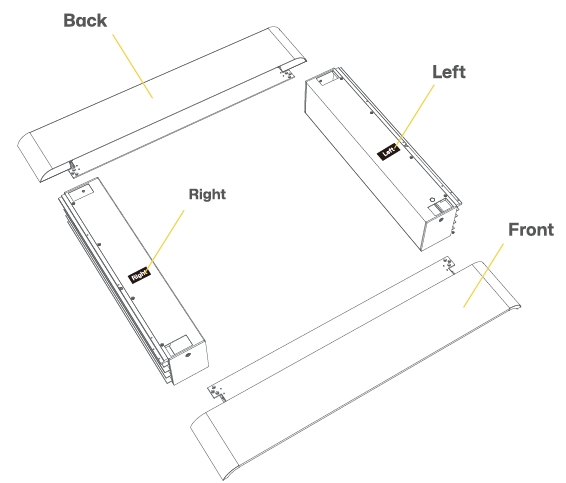

Schritt 1
Platzieren Sie die Vorder- und Rückwand sowie die linke und rechte Seitenwand entsprechend der Abbildung. (Achten Sie darauf, dass alle Teile korrekt ausgerichtet sind.)

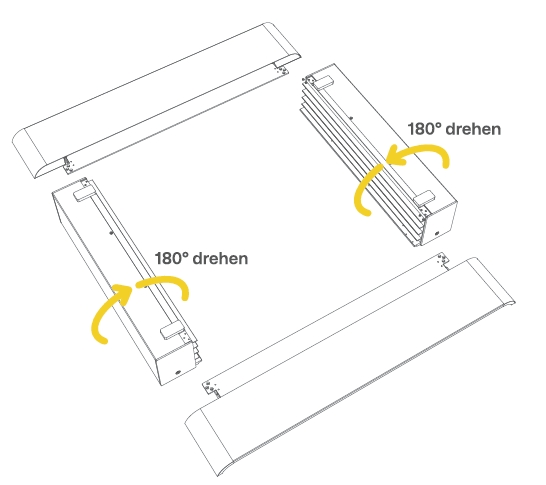

Schritt 2

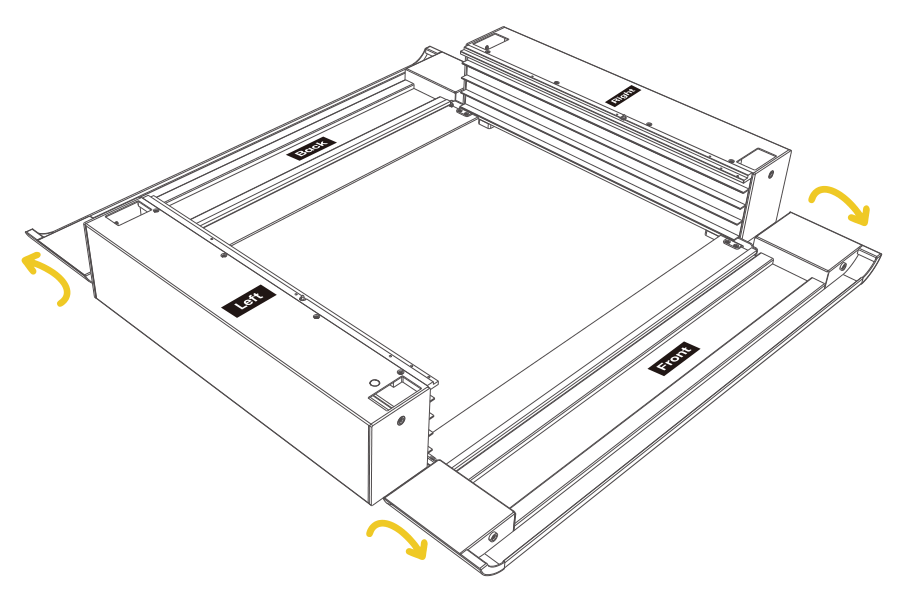

Drehen Sie die linke und rechte Seitenwand wie in der Abbildung gezeigt um.
Schritt 3

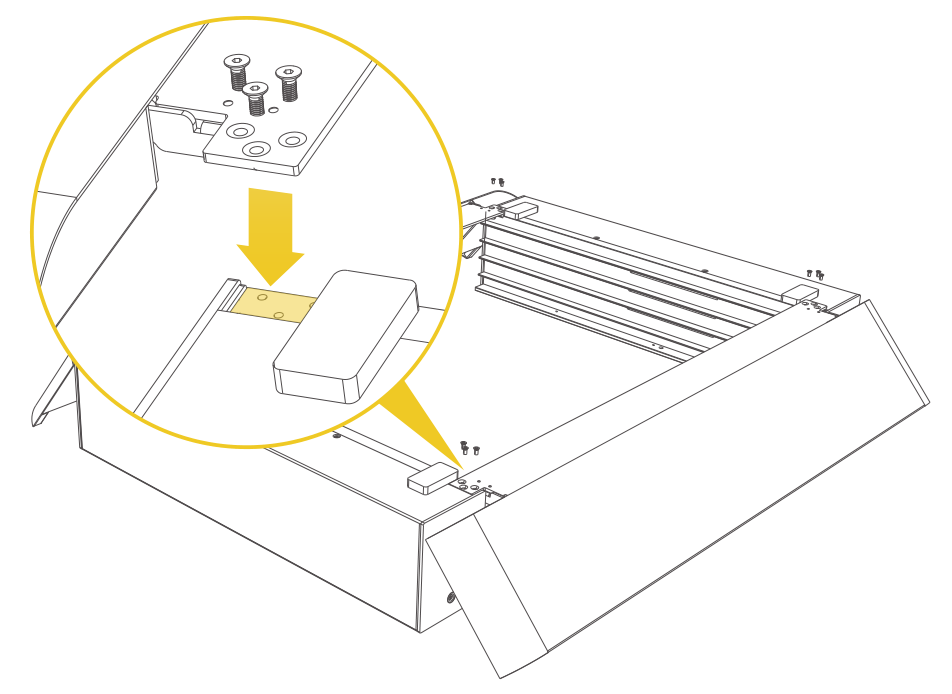

Richten Sie die Vorder- und Rückwand an den Schlitzen der Seitenwände aus und befestigen Sie anschließend alle zwölf M3×6-Schrauben mit dem H2.0-Inbusschlüssel.

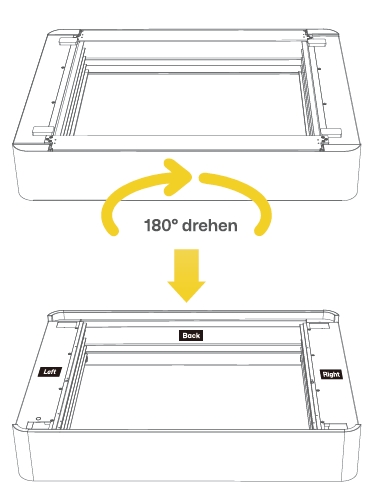

Schritt 4
Drehen Sie die gesamte Sockelerhöhung um 180° von links nach rechts, um die Montage abzuschließen. (Vergewissern Sie sich, dass die fertige Montage der Abbildung entspricht.)
Schritt 5
Öffnen Sie die Vorder- und Rücktür der Sockelerhöhung.

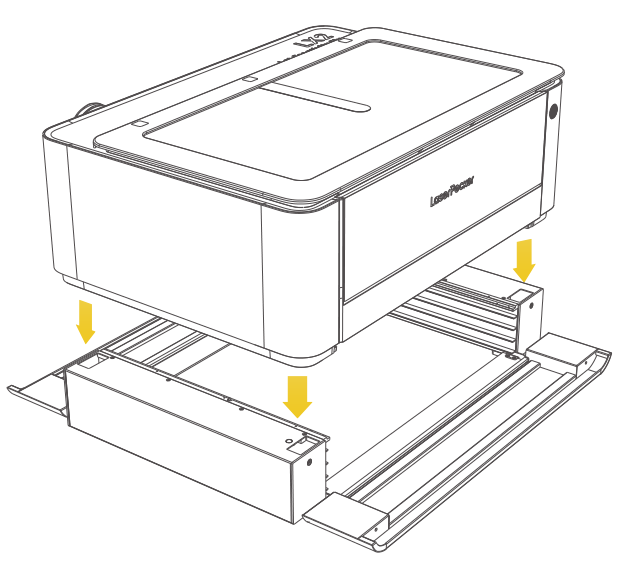

Schritt 6
Setzen Sie den LX2 auf die Sockelerhöhung. (Achten Sie dabei auf Ihre Hände.)

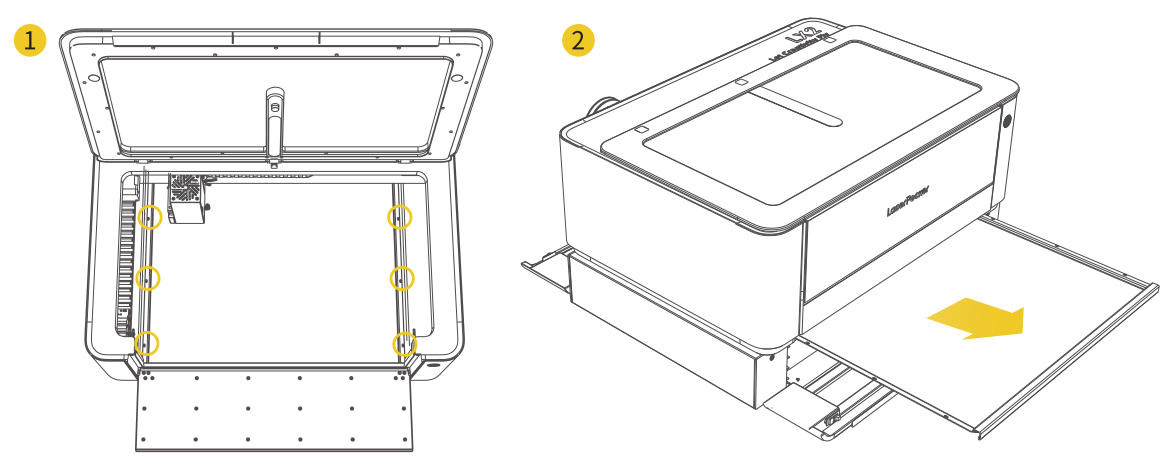

Schritt 7
Entfernen Sie anschließend mit dem H2.5-Inbusschlüssel (im LX2-Werkzeugset enthalten) die sechs M3×6-Schrauben, mit denen die Grundplatte des LX2 befestigt ist. Ziehen Sie danach die Grundplatte nach unten aus dem Gerät heraus.

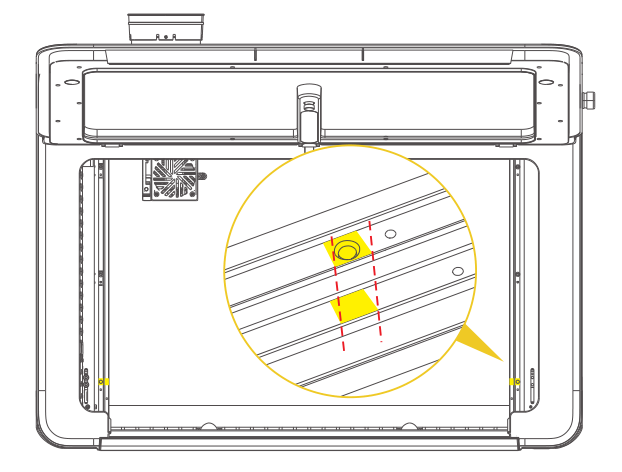

Schritt 8
Stellen Sie sicher, dass die linken und rechten Rahmen korrekt ausgerichtet sind und die weißen Ausrichtungsblöcke richtig positioniert wurden.
Schritt 9

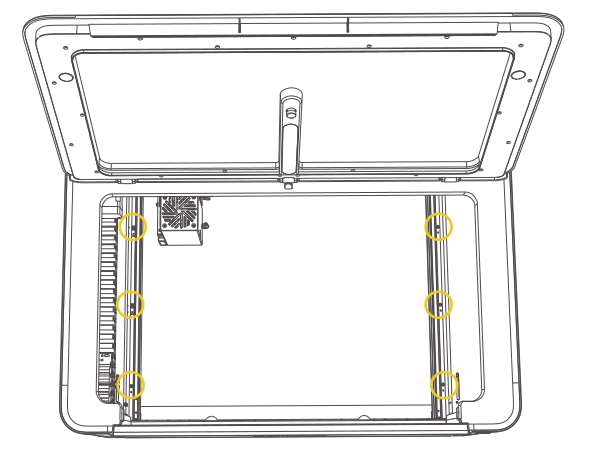

Ziehen Sie die sechs M3×12-Schrauben mit dem H2.0-Inbusschlüssel fest.

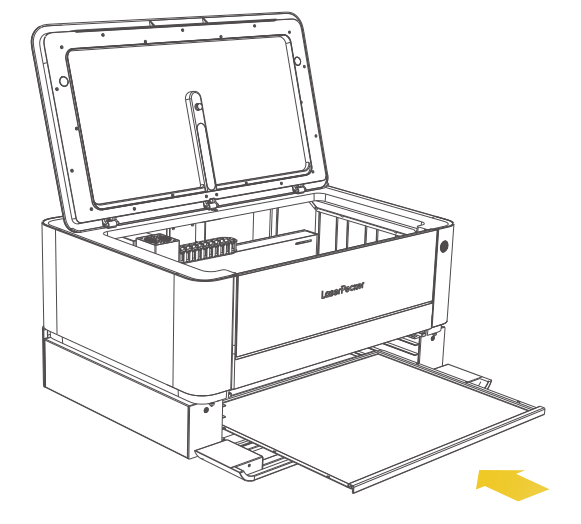

Schritt 10
Setzen Sie die Grundplatte entsprechend der Materialhöhe in die passende Nut ein.
4. Bearbeitungsbereich mit der Sockelerhöhung
Die Sockelerhöhung unterteilt den Bearbeitungsbereich in vier Ebenen, die jeweils unterschiedliche Materialhöhen unterstützen. Die maximale Materialhöhe beträgt 150 mm. Die Grundplatte kann je nach Objekthöhe auf der passenden Ebene eingesetzt werden. Die unterstützten Bereiche sind wie folgt:
| Erhöhungsebene | Unterstützte Materialhöhe | Höhenstufe |
|---|---|---|
| Stufe 1 | 16,5–76,5 mm | |
| Stufe 2 | 41–101 mm | |
| Stufe 3 | 65,5–125,5 mm | |
| Stufe 4 | 90–150 mm |
5. Bearbeitung mit der Sockelerhöhung
Nach der Installation der Sockelerhöhung beachten Sie bitte die folgenden Hinweise, um optimale Bearbeitungsergebnisse zu erzielen:
Schritt 1
Belassen Sie den Bearbeitungsmodus auf Grundplattenmodus.
Schritt 2
Nachdem das Material auf der Grundplatte platziert wurde, aktualisieren Sie den Kamerahintergrund und verwenden Sie die Funktion Automatische Messung, um die Fokussierung durchzuführen.
Schritt 3

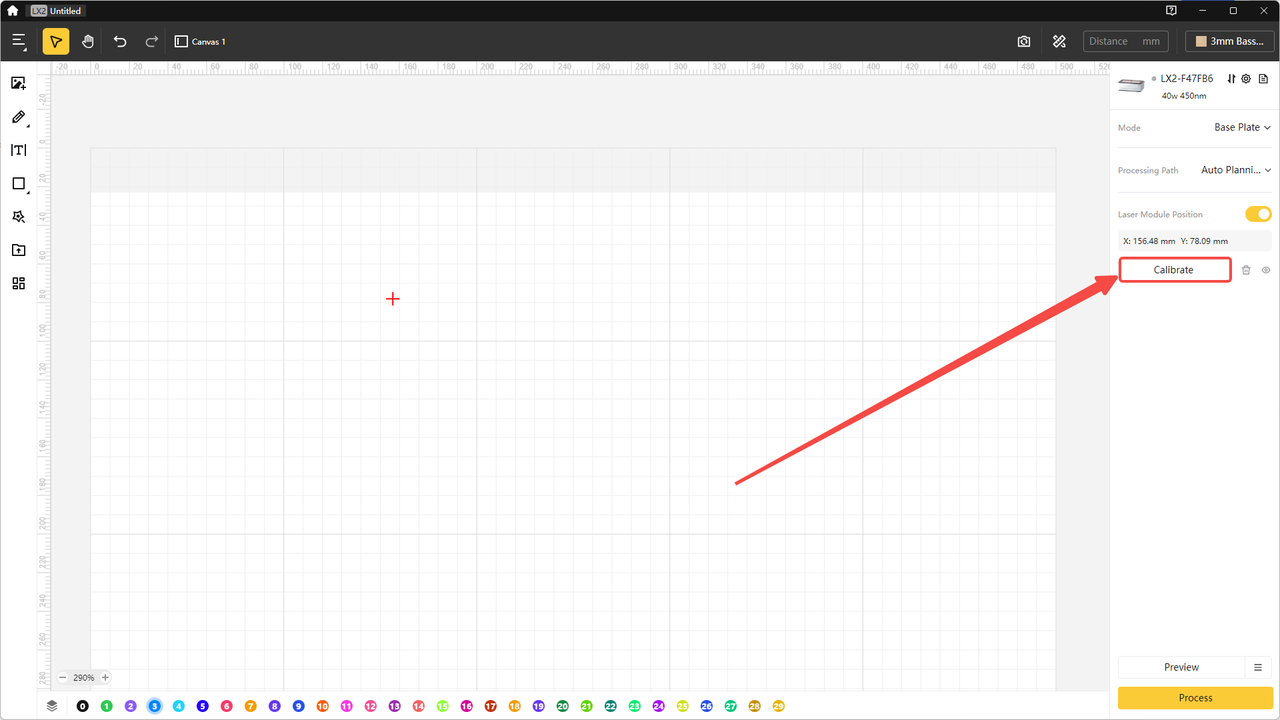

Um eine präzise Ausrichtung zwischen Material und Gravurdesign zu gewährleisten, empfehlen wir dringend die Verwendung der Funktion Kalibrierung des Roten Kreuzes.
Wenn die Grundplatte auf unterschiedlichen Ebenen der Sockelerhöhung installiert wird, kann dies zu einer visuellen Parallaxe führen und die Genauigkeit der Funktion Kamerapositionierung verringern. Die Funktion Kalibrierung des Roten Kreuzes verwendet ein physisches rotes Kreuz zur Anzeige des Bearbeitungsbereichs und kann diesen Fehler effektiv vermeiden.
Schritt 4
Nachdem Fokus und Ausrichtung abgeschlossen sind, entsprechen die weiteren Schritte dem üblichen Gravurprozess. Legen Sie die Bearbeitungsparameter fest, führen Sie eine Vorschau durch und starten Sie anschließend den Bearbeitungsauftrag.
