LX2: Bearbeitungsbereich

Wenn Sie in der LDS-Software mit dem LaserPecker LX2 arbeiten, werden Sie möglicherweise feststellen, dass einige Bereiche der Arbeitsfläche grau statt weiß dargestellt werden. Dieser Artikel erläutert, warum diese grauen Bereiche entstehen, wie sie mit den Komponenten des Lasermoduls zusammenhängen und welche Auswirkungen sie auf die Gravur- und Messfunktionen haben. Wenn Sie die grauen Bereiche verstehen, können Sie innerhalb des effektiv nutzbaren Bearbeitungsbereichs gestalten und die Funktionen für Vorschau, automatische Messung und Positionierung korrekt verwenden, um präzise und effiziente Gravurergebnisse zu erzielen.

Definition des Bearbeitungsbereichs

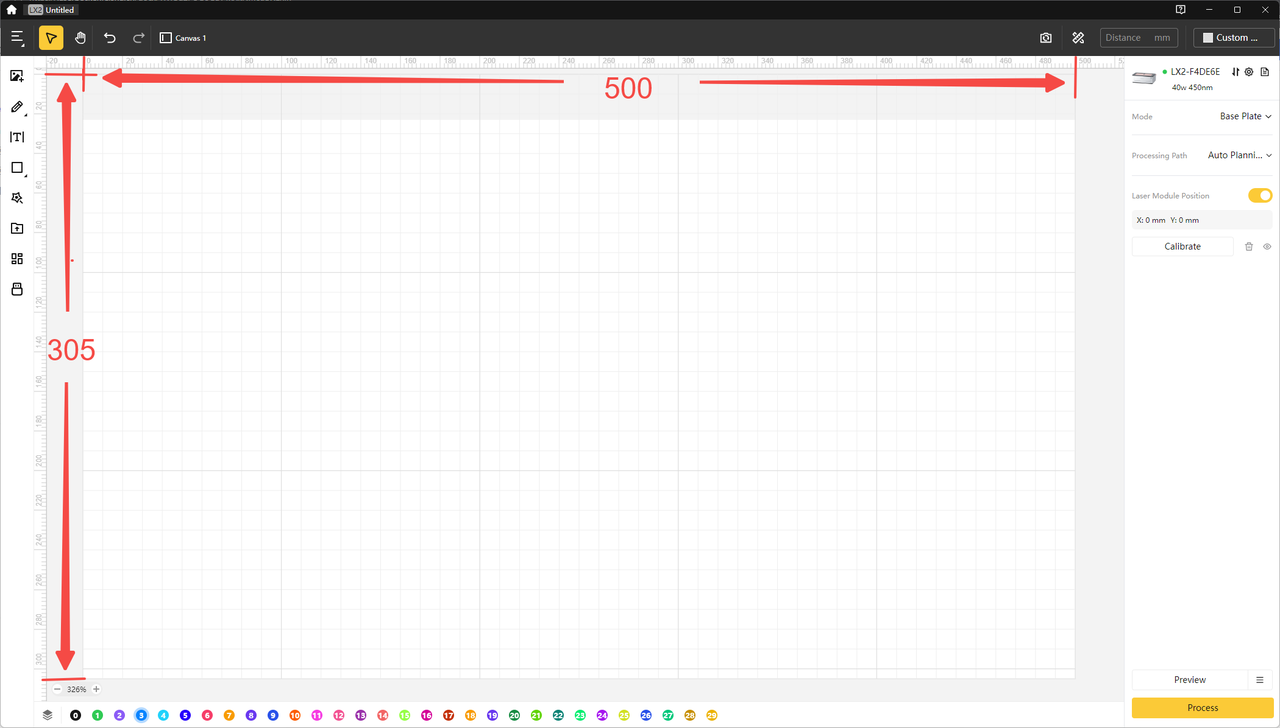

Der Bearbeitungsbereich des LaserPecker LX2 beträgt 500 × 305 mm. Der Ursprung befindet sich in der linken oberen Ecke und stimmt mit der Mitte des Ausgangs des Lasermoduls überein.

Effektiver Laserbereich:

X-Achse: 0–500 mm

Y-Achse: 0–305 mm

Ursache der grauen Bereiche

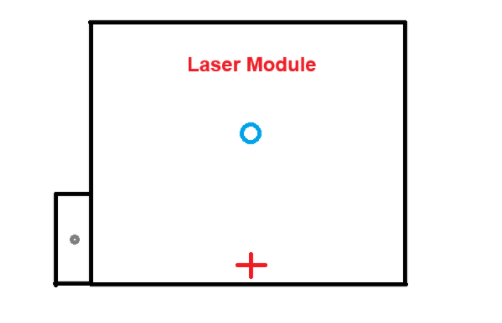

Das Lasermodul des LX2 besteht aus drei Hauptkomponenten:

• Hauptlaser (Bearbeitungsquelle)
• Positionierungslaser mit rotem Fadenkreuz (Ausrichtungsanzeige)
• Abstandssensor (automatische Messung)

Diese Komponenten sind physisch gegeneinander versetzt:

• Positionierungslaser mit rotem Fadenkreuz: X: 0 mm, Y: 23 mm (vor der Ausgangsöffnung des Hauptlasers)
• Abstandssensor: X: -40 mm, Y: 19 mm relativ zur Ausgangsöffnung des Hauptlasers

Wenn das Lasermodul über den Bearbeitungsbereich bewegt wird:

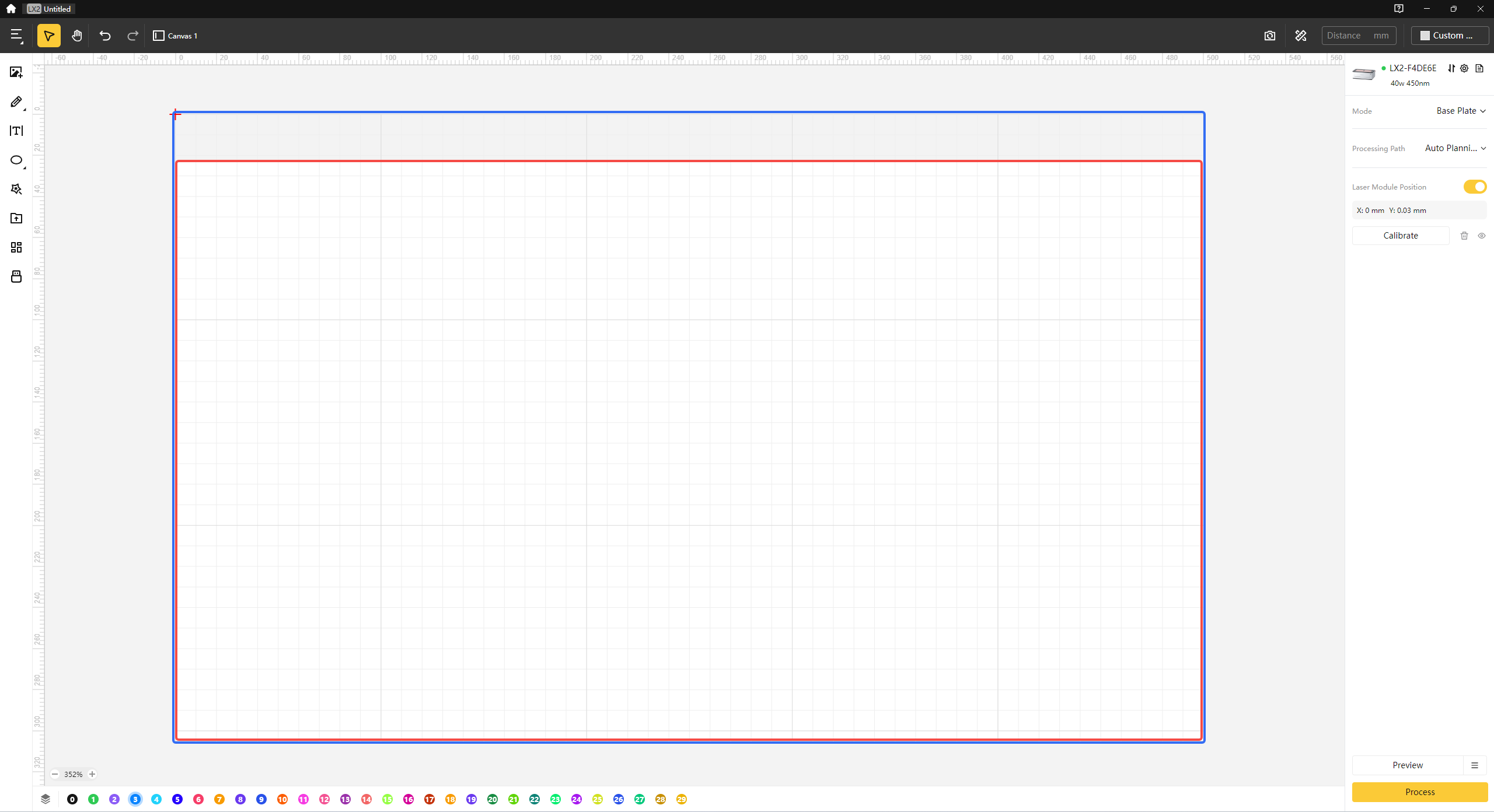

(1) Bewegungsbereich des Positionierungslasers mit rotem Fadenkreuz: X: 0–500 mm, Y: 23–305 mm

• Blauer Bereich: Bearbeitbarer Laserbereich
• Roter Bereich: Abdeckungsbereich des Positionierungslasers mit rotem Fadenkreuz

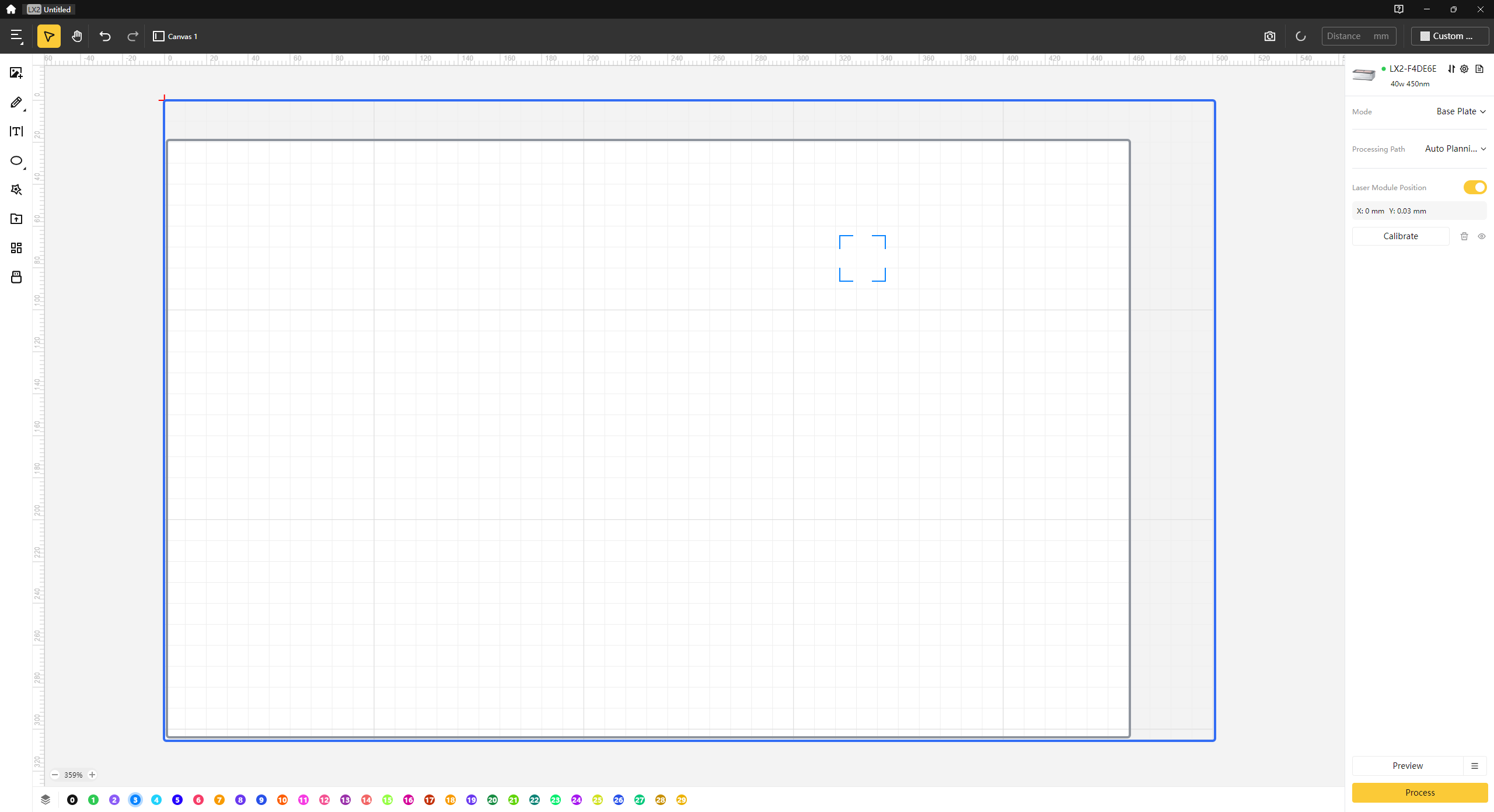

(2) Bewegungsbereich des Abstandssensors: X: 0–460 mm, Y: 19–305 mm

• Blauer Bereich: Bearbeitbarer Laserbereich
• Grauer Bereich: Erfassungsbereich des Abstandssensors

Die grauen Bereiche auf der Arbeitsfläche entsprechen den Zonen außerhalb des effektiven Erfassungsbereichs dieser Komponenten.

Funktionseinschränkungen in den grauen Bereichen

(1) Positionierungslaser mit rotem Fadenkreuz (Vorschaufunktion)

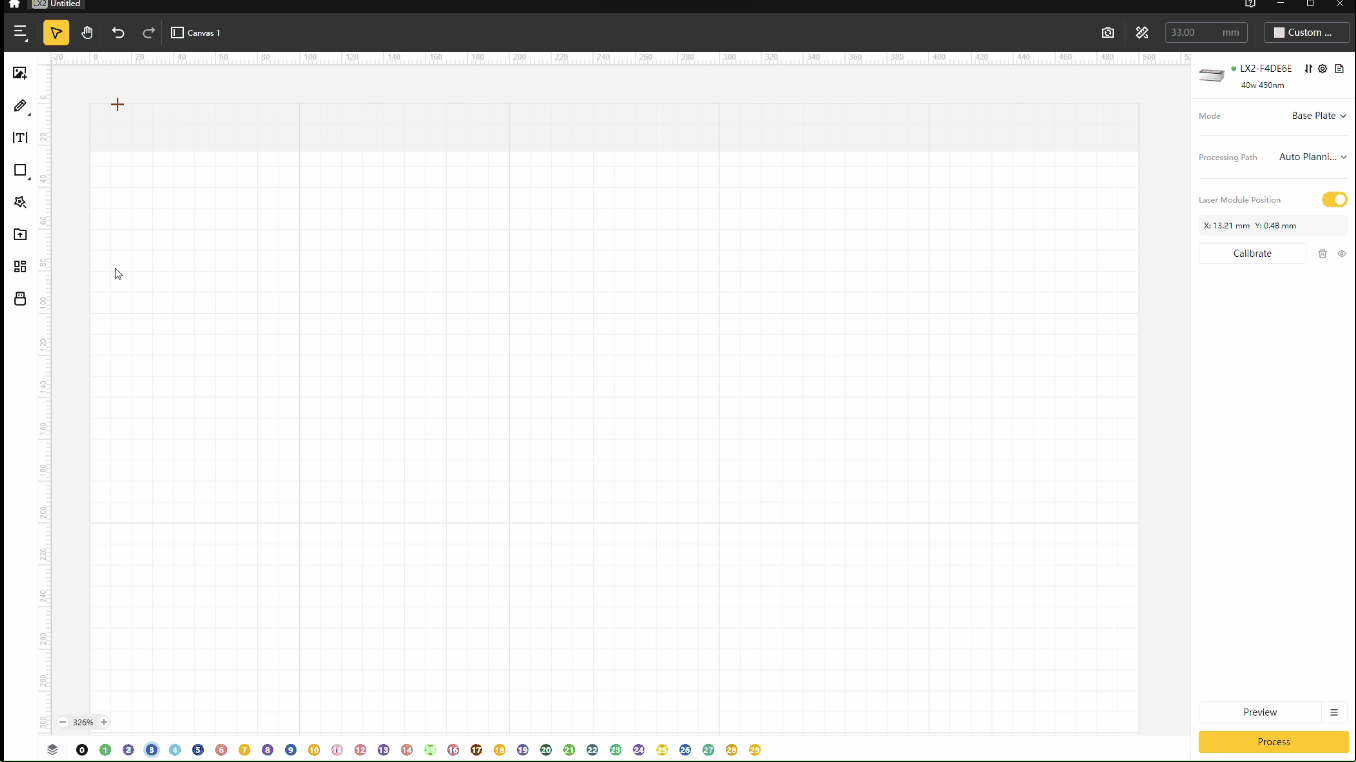

Befindet sich ein Design vollständig im grauen Bereich, bewegt sich das Lasermodul während der Vorschau nur entlang der X-Achse. Eine Bewegung entlang der Y-Achse ist nicht möglich. Daher kann der Bearbeitungsbereich auf der Y-Achse nicht überprüft werden.

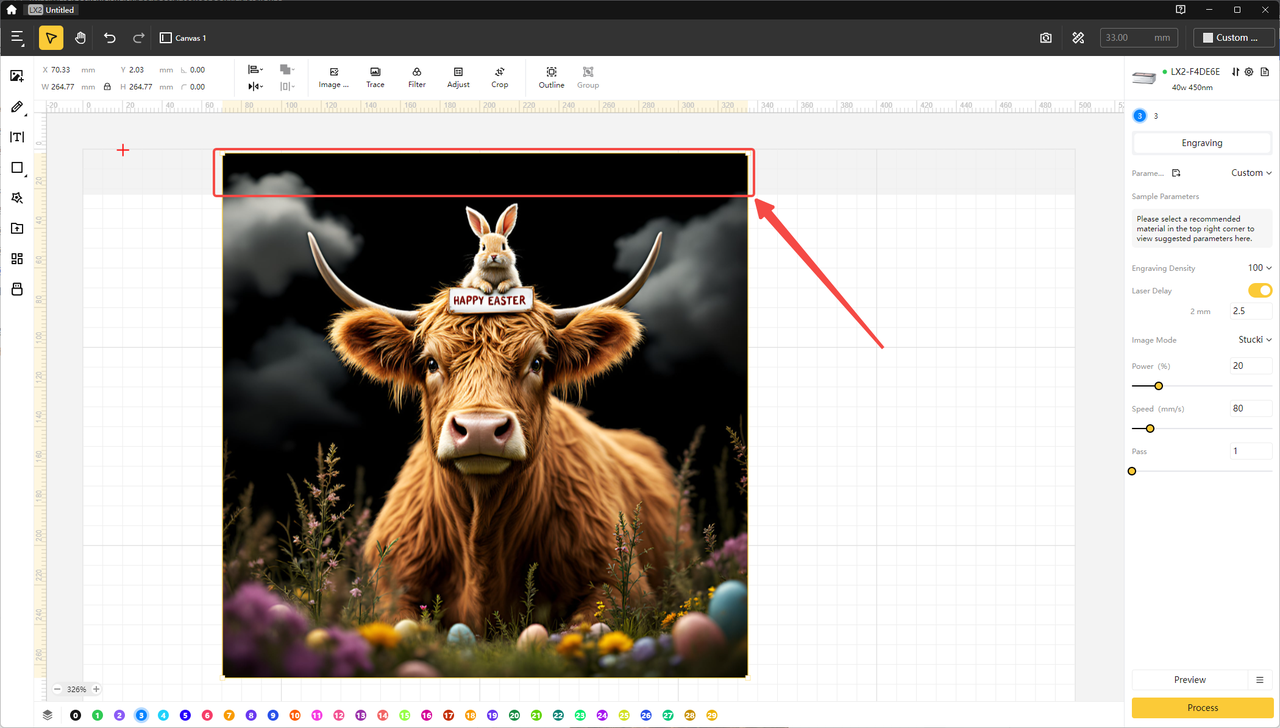

Liegt ein Teil des Designs im grauen Bereich, kann die Vorschau den tatsächlichen Bearbeitungsbereich nicht genau wiedergeben, wie der rote Bereich in der folgenden Abbildung zeigt.

(2) Abstandssensor (Funktion „Auto Measure“)

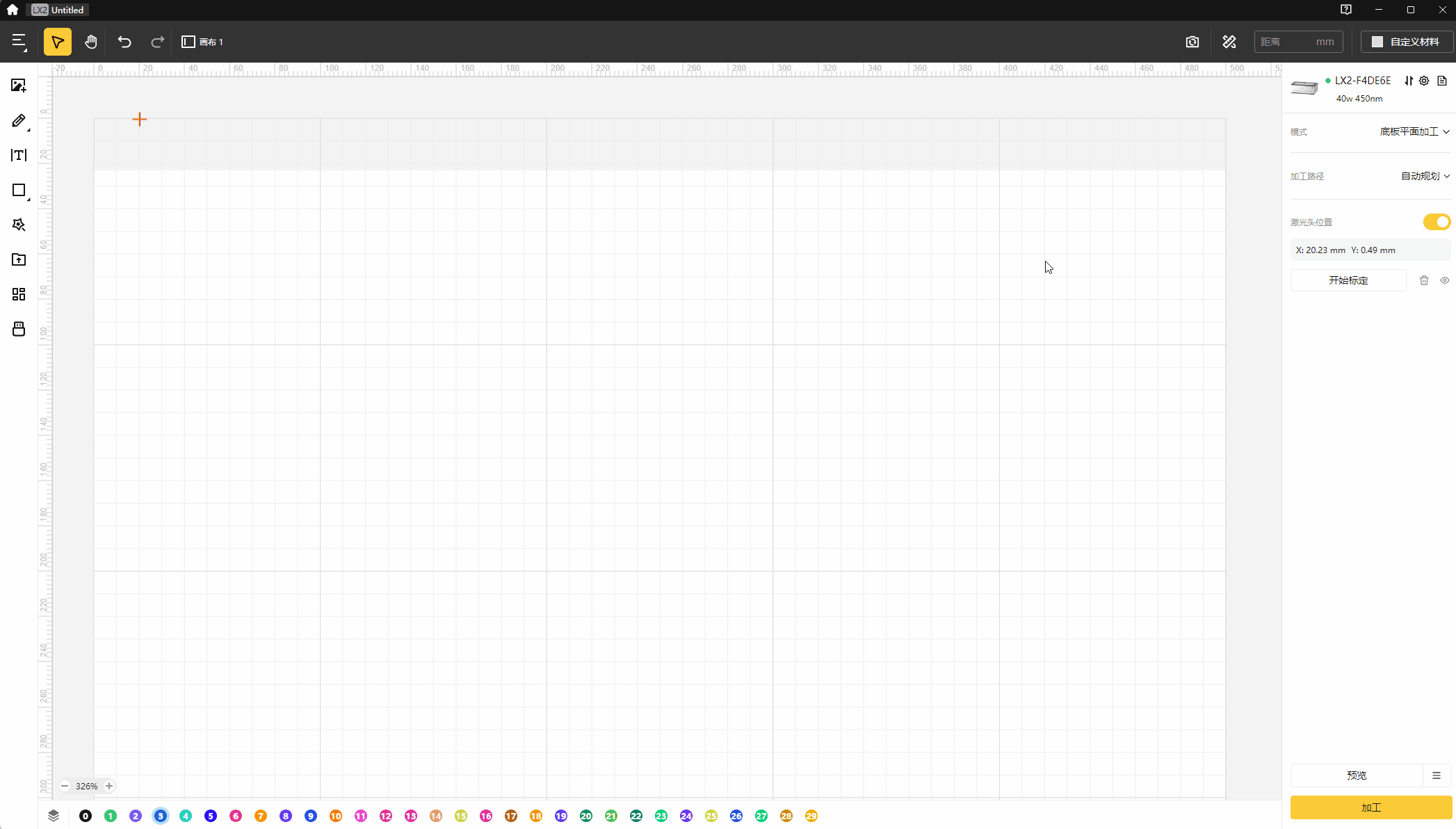

Die grauen Bereiche liegen außerhalb des Messbereichs des Sensors. Bei Verwendung der Funktion „Auto Measure“ sind die grauen Bereiche am oberen und rechten Rand der Arbeitsfläche deaktiviert; Mausklicks in diesen Bereichen haben keine Wirkung.

Empfehlungen zur Verwendung

• Wenn eine Bearbeitung im grauen Bereich erforderlich ist, können Sie den Fokusabstand manuell messen und einstellen.
• Damit Vorschau und Messungen präzise sind, wird empfohlen, wichtige Designelemente innerhalb des weißen Bereichs der Arbeitsfläche zu platzieren.

Zusammenfassung

Die grauen Bereiche entstehen durch die physikalischen Bewegungsgrenzen des Positionierungslasers mit rotem Fadenkreuz und des Abstandssensors im Lasermodul. Die Funktionen Vorschau, Positionskalibrierung und „Auto Measure“ sind in den grauen Bereichen nicht verfügbar. Eine manuelle Fokuseinstellung ist weiterhin möglich. Wenn Sie Ihr Design jedoch im weißen Bereich platzieren, können die Funktionen Vorschau und „Auto Measure“ ordnungsgemäß arbeiten und optimale Bearbeitungsergebnisse erzielen.
