LX2 Laser-Positionierungsversätze

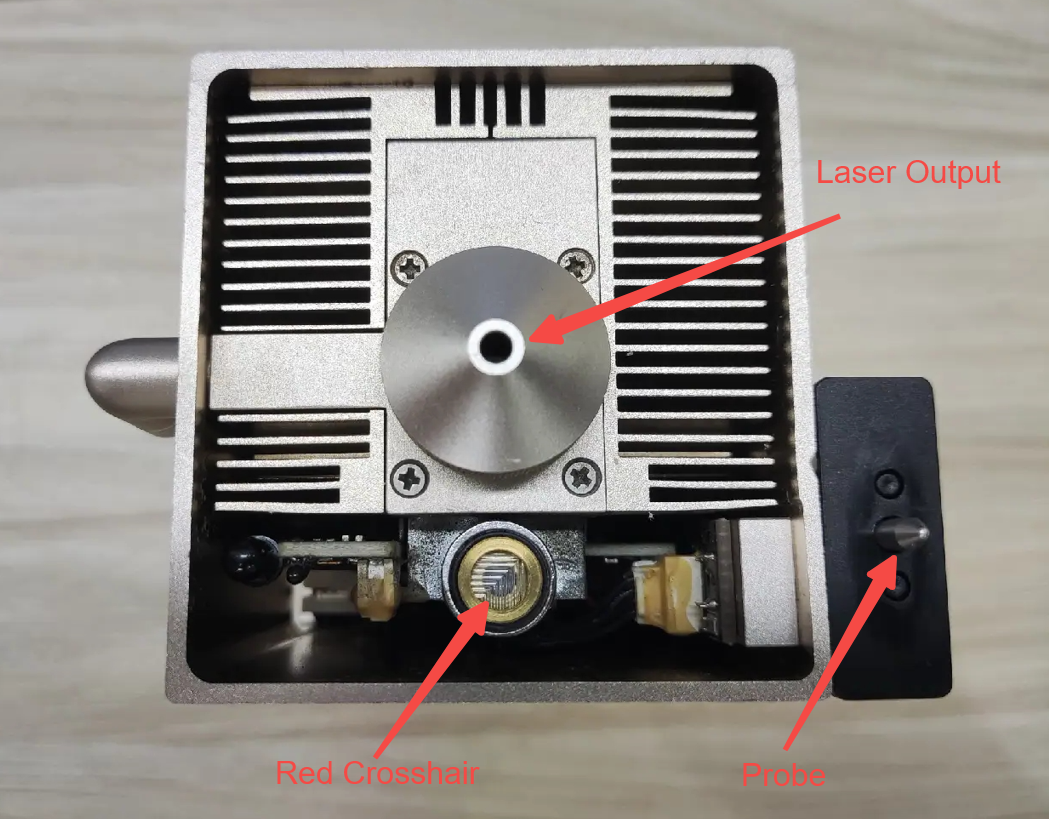

Der LaserPecker LX2 verfügt über zwei Arten von Versätzen zwischen der Laserpositionierung und dem Laserausgang:

• Versatz zwischen rotem Fadenkreuz und Laserausgang
• Versatz zwischen Abstandssensor-Tastkopf und Laserausgang

Diese Anleitung erläutert die Definitionen und die unterschiedlichen Funktionen dieser Versätze im Positionierungssystem des Lasermoduls.

1. Versatz zwischen rotem Fadenkreuz und Laserausgang

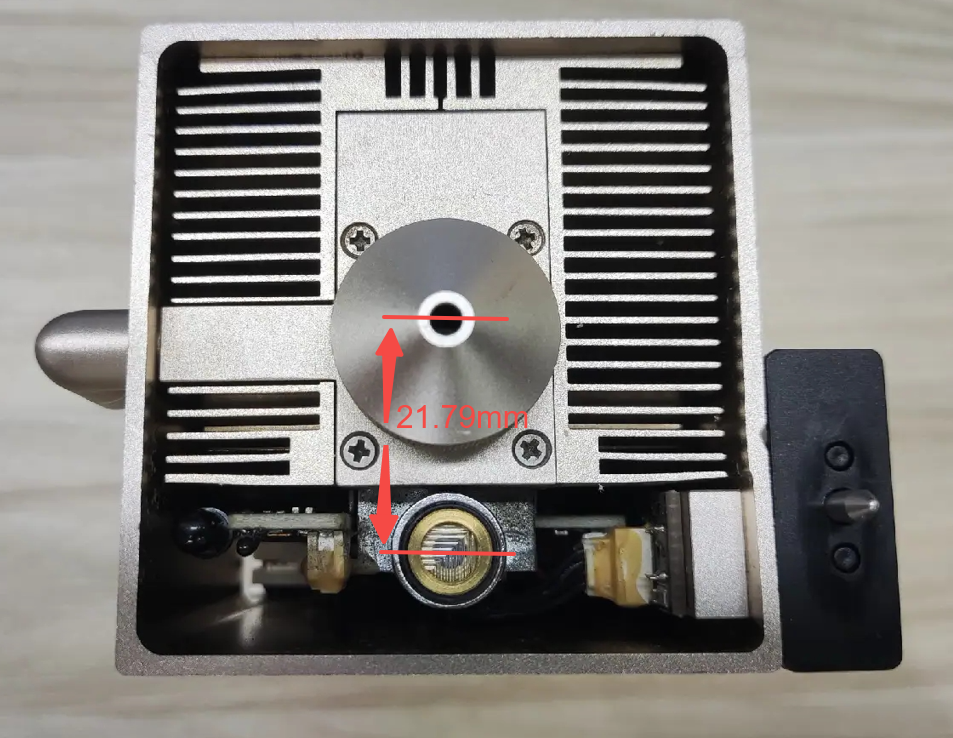

An der Unterseite des Lasermoduls besteht ein messbarer Abstand zwischen dem Positionierungslicht mit rotem Fadenkreuz und dem Laserausgang. Dieser Abstand wird als Versatz zwischen rotem Fadenkreuz und Laserausgang bezeichnet.

Technische Daten des LX2:

• Gilt für alle LX2-Lasermodule (2 W, 20 W und 40 W)

Zweck und Funktion:

Das rote Fadenkreuz hilft dabei, den Bearbeitungsbereich während der Vorschau zu überprüfen. Um eine präzise Bearbeitung sicherzustellen, kompensiert das System diesen Versatz automatisch:

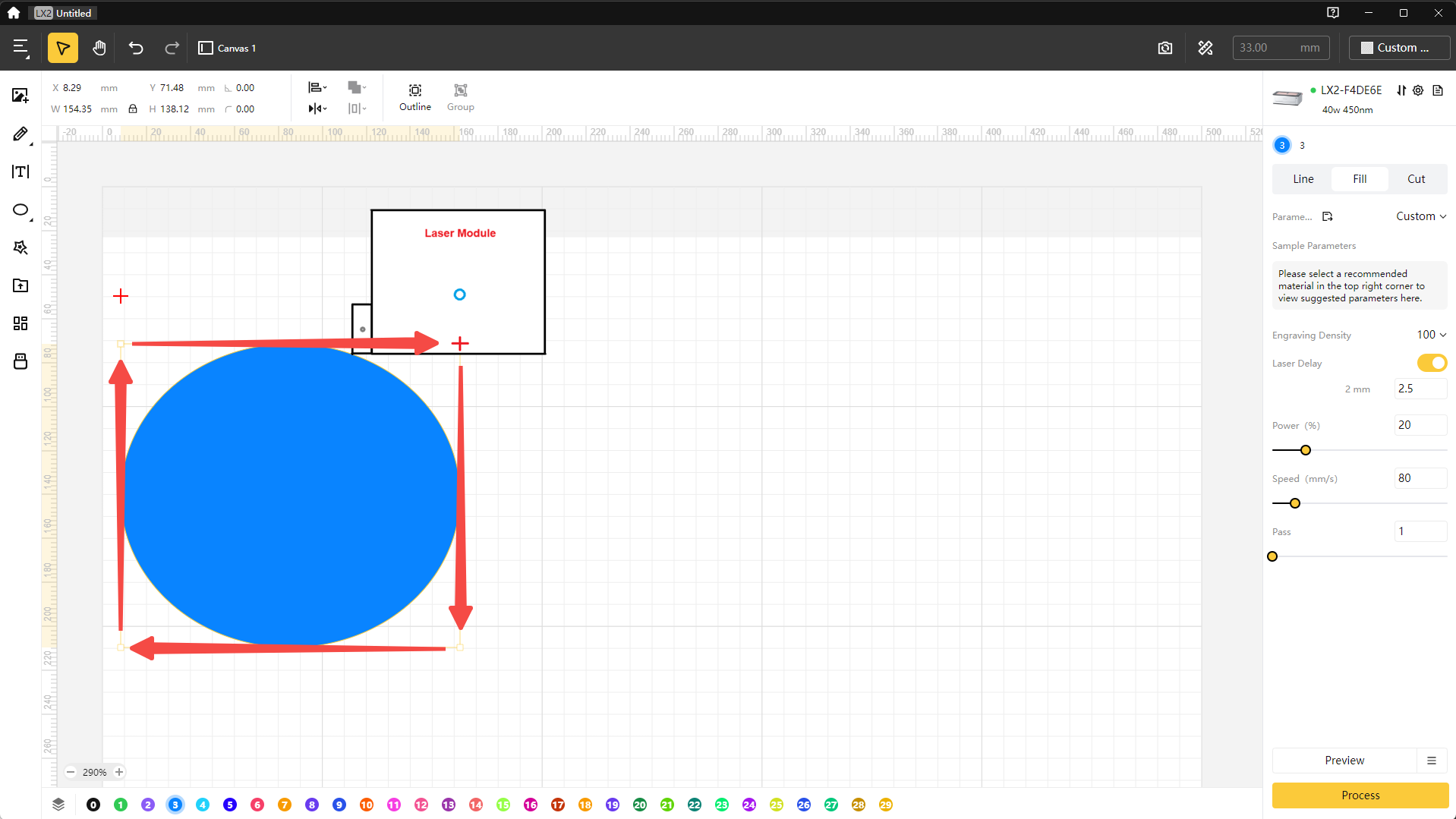

• Während der Vorschau bewegt sich das Lasermodul entsprechend dem voreingestellten Versatz relativ zu den Koordinaten des Bearbeitungsbereichs. Dadurch wird das rote Fadenkreuz exakt an der tatsächlichen Bearbeitungsgrenze ausgerichtet und Abweichungen werden vermieden.

2. Versatz zwischen Abstandssensor-Tastkopf und Laserausgang

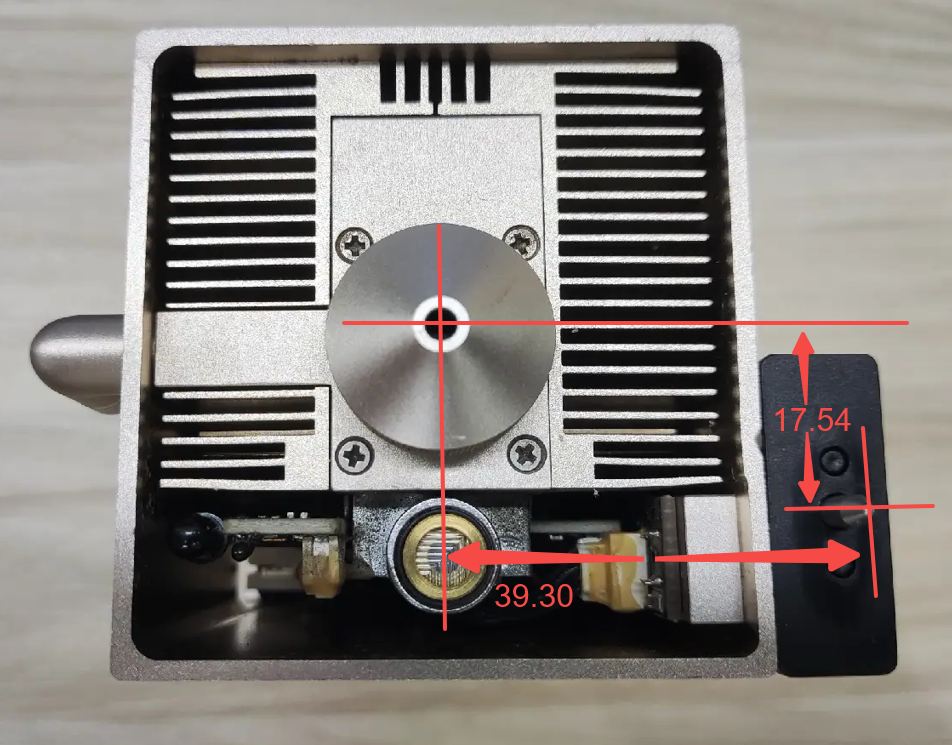

Ebenso besteht an der Unterseite des Lasermoduls ein physischer Abstand zwischen dem Tastkopf des Abstandssensors und dem Laserausgang. Dieser wird als Versatz zwischen Abstandssensor-Tastkopf und Laserausgang bezeichnet.

Technische Daten des LX2:

• Gilt für alle LX2-Lasermodule (2 W, 20 W und 40 W)

Zweck und Funktion:

Bei Verwendung der Funktion „Auto Measure“:

• Das Lasermodul kompensiert diesen Versatz automatisch auf Grundlage des voreingestellten Abstands.

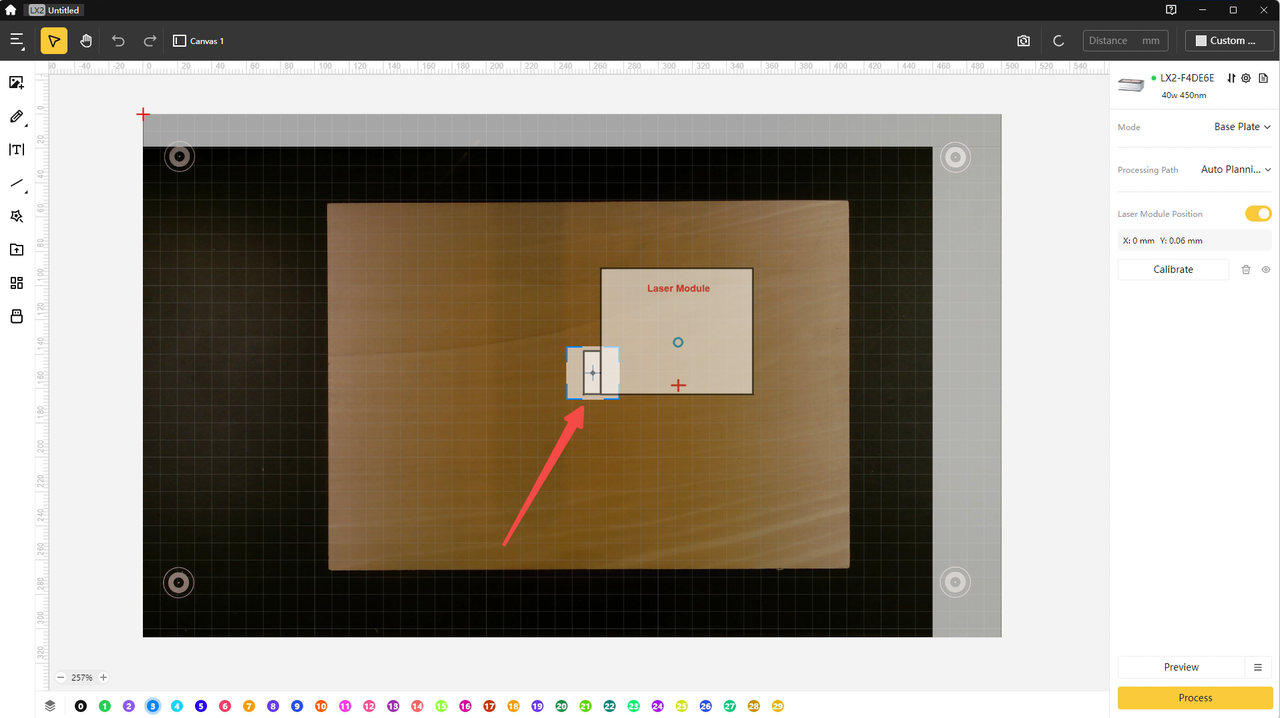

• Es bewegt das Lasermodul so, dass der Tastkopf genau mit dem ausgewählten Messpunkt übereinstimmt.
• Dadurch werden eine genaue Messung der Fokuslänge und eine präzise Laserpositionierung gewährleistet.
