Nachdem ein Objekt auf der Arbeitsfläche erstellt wurde, öffnet ein Klick darauf das Bedienfeld „Verarbeitungseinstellungen“ auf der rechten Seite. In diesem Panel können Sie den Verarbeitungsmodus auswählen und alle zugehörigen Parameter konfigurieren. Dieser Leitfaden beschreibt jeden Verarbeitungsmodus im Detail.
Übersicht der Verarbeitungsmodi
Die LDS-Software bietet vier Verarbeitungsmodi: Liniengravur, Füllgravur, Schneiden und Bildgravur, die jeweils für unterschiedliche Bearbeitungseffekte ausgelegt sind.
Bitte beachten Sie, dass die verfügbaren Modi vom Dateityp des Objekts abhängen:
- Integrierte Software-Linien & Formen: Liniengravur, Füllgravur, Schneiden
- Integrierte Cliparts / Grafiken: Liniengravur, Füllgravur, Schneiden
- Vektorformate (z. B. G-Code, SVG, DXF): Liniengravur, Füllgravur, Schneiden
- Bitmap-Formate (z. B. JPG, JPEG, PNG, BMP, TIF): Bildgravur

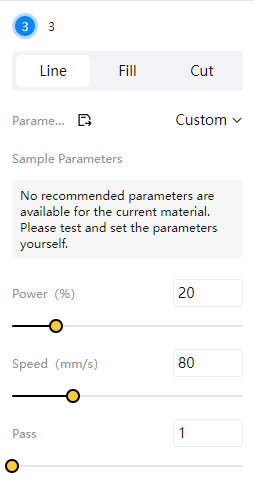

1. Liniengravur
Der Modus Liniengravur folgt den Konturen des Designs und erzeugt linienbasierte Markierungen auf der Materialoberfläche. Dieser Modus erzeugt feine Gravurlinien und eignet sich für detaillierte Muster, Text oder symbolische Markierungen.
Konfigurierbare Parameter: Leistung, Geschwindigkeit, Durchgänge.
Tipps
Im Liniengravur-Modus kann eine höhere Leistung in Kombination mit einer geringeren Geschwindigkeit einen schneidähnlichen Effekt auf bestimmten Materialien erzeugen.
|

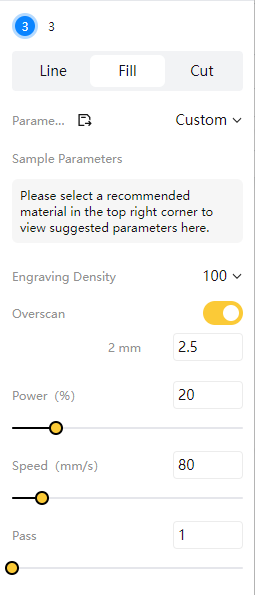

2. Füllgravur
Im Modus Füllgravur scannt der Laser zeilenweise die gefüllten Bereiche des Designs. Dieser Modus wird typischerweise verwendet, um gleichmäßige Flächenstrukturen oder großflächige Fülleffekte auf der Materialoberfläche zu erzeugen.
Konfigurierbare Parameter: Leistung, Geschwindigkeit, Durchgänge, Gravurdichte, Overscan.
(1) Gravurdichte
Dieser Parameter definiert die Anzahl der Gravurlinien pro 10 mm.
- Bereich: 10–300
- Höhere Dichte → feinere Details, längere Bearbeitungszeit
- Niedrigere Dichte → schnellere Bearbeitung, jedoch mögliche Detailverluste oder rauere Oberfläche
(2) Overscan
Der Overscan sorgt für ein gleichmäßigeres Gravurergebnis.
- Linker Wert: Overscan-Distanz (höhere Geschwindigkeiten erfordern eine größere Distanz)
- Rechter Wert: Overscan-Prozentsatz (höherer Prozentsatz erhöht die Distanz und benötigt mehr Platz für die Bewegung des Lasermoduls)

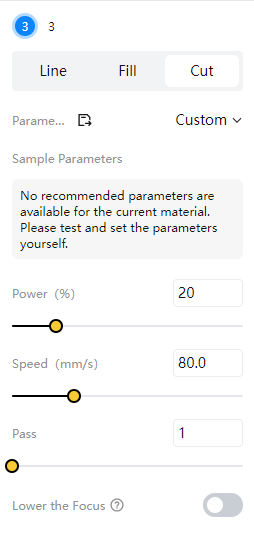

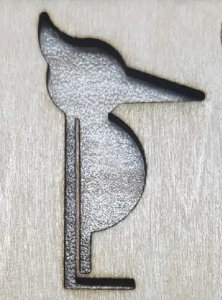

3. Schneiden
Der Modus Schneiden zielt darauf ab, das Material vollständig zu durchdringen und die gewünschte Form vom Grundmaterial zu trennen.
Für eine effektive Schneidleistung sind in der Regel eine hohe Leistung und eine niedrige Geschwindigkeit erforderlich.
Konfigurierbare Parameter: Leistung, Geschwindigkeit, Durchgänge sowie die Funktion Fokusverschiebung.
Fokusverschiebung
Beim Schneiden dicker Materialien ermöglicht die Aktivierung der Funktion Fokusverschiebung, den Brennpunkt des Lasers leicht nach unten zu verlagern, um die Energie im mittleren Materialbereich zu konzentrieren.
Dies führt zu einer gleichmäßigeren Energiedichteverteilung zwischen Ober- und Unterseite des Materials und verbessert dadurch die Schneidleistung.

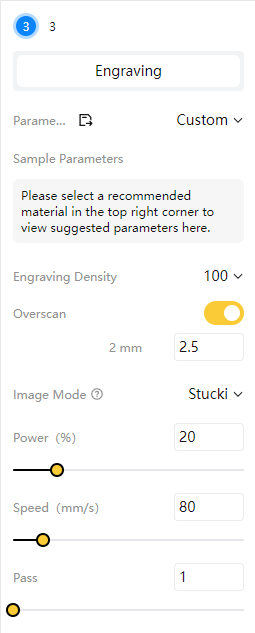

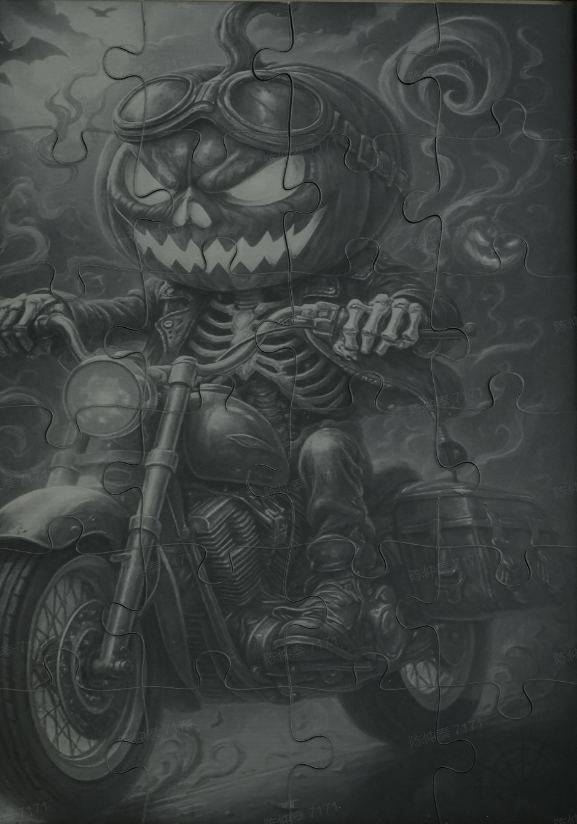

4. Bildgravur
Die Bildgravur besteht typischerweise darin, ein Bild in Graustufen zu konvertieren und anschließend Leistung und Gravurtiefe basierend auf den Helligkeitswerten anzupassen. Dadurch entstehen kontrastreiche Muster mit feinen Details auf der Materialoberfläche.
Zusätzlich zu Gravurdichte und Overscan muss bei der Bildgravur der Bildmodus (Dithering-Algorithmus) eingestellt werden.
Die LDS-Software unterstützt mehrere Algorithmen, darunter: Grayscale, Jarvis, Burkes, Floyd, Stucki, Atkinson und Sierra. Der Standardmodus ist Stucki.
