LX2 Kalibrierung: Einrichten des Gravurbereichs

Mit dem LaserPecker LX2 können Benutzer den Gravurbereich mithilfe des roten Fadenkreuz-Cursors präzise festlegen. Unterstützt werden verschiedene Formen wie Rechtecke, Polygone, Kreise und Linien. Nach der Kalibrierung werden der Bearbeitungsbereich und seine Koordinaten auf der Arbeitsfläche rot angezeigt. Diese Anleitung erklärt Schritt für Schritt, wie die Funktion „Calibrate“ verwendet wird.

1. Überblick über die Funktion „Calibrate“

Mit der Funktion „Calibrate“ können Sie:

Den zu gravierenden Bereich präzise festlegen.
Designs genau innerhalb des Bearbeitungsbereichs ausrichten.
Mehrere Gravurbereiche in einer einzigen Einrichtung verwalten.

2. Lasermodul vorbereiten

(1) „Laser Module Position“ aktivieren

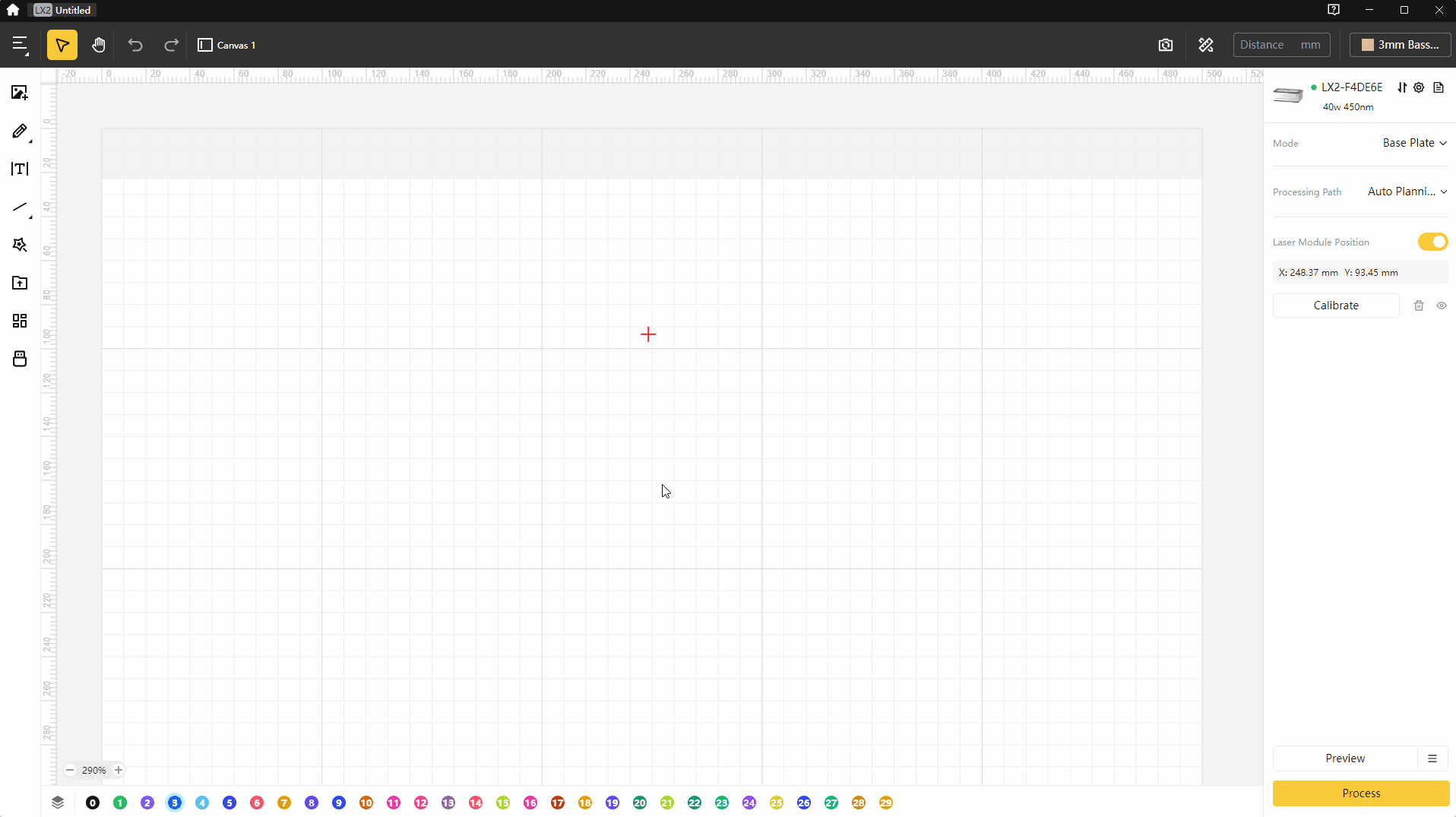

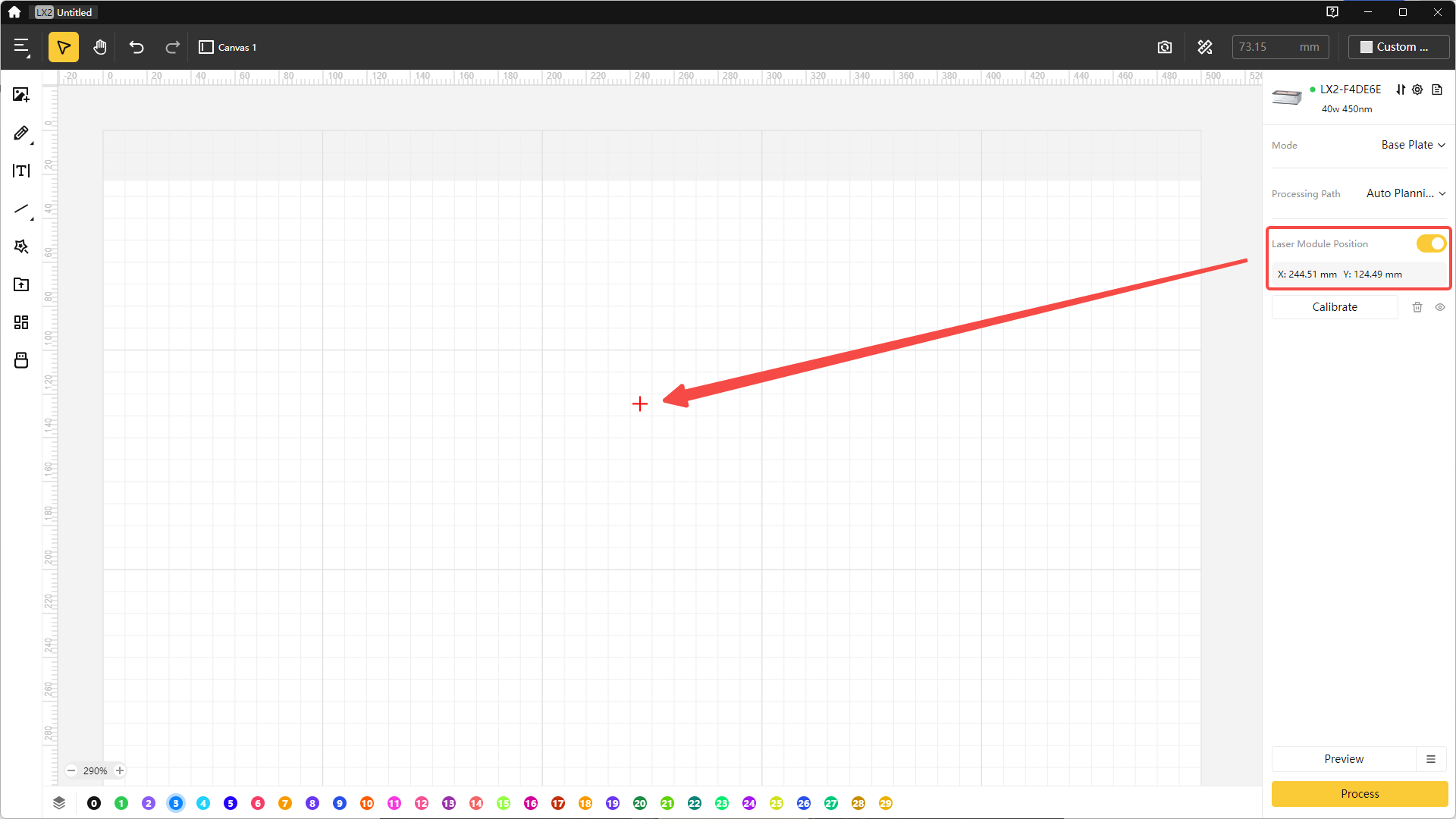

Wenn die Funktion „Laser Module Position“ aktiviert ist, zeigt die Software die Echtzeitkoordinaten und die Position des Lasermoduls auf der Arbeitsfläche an. Das rote Fadenkreuz kennzeichnet die aktuelle Position des Lasers. Diese Funktion unterstützt sowohl die Vorgänge „Auto Measure“ als auch „Calibrate“.

(2) Fokusabstand einstellen

Legen Sie das Material auf die Basisplatte und bewegen Sie das Lasermodul darüber.

Klicken Sie auf „Auto Measure“, bewegen Sie den Cursor auf die Markierung des roten Fadenkreuzes auf der Arbeitsfläche und klicken Sie mit der linken Maustaste. Das Gerät misst anschließend den Fokusabstand automatisch.

3. Bearbeitungsbereich kalibrieren

Kalibrierungsmethode auswählen

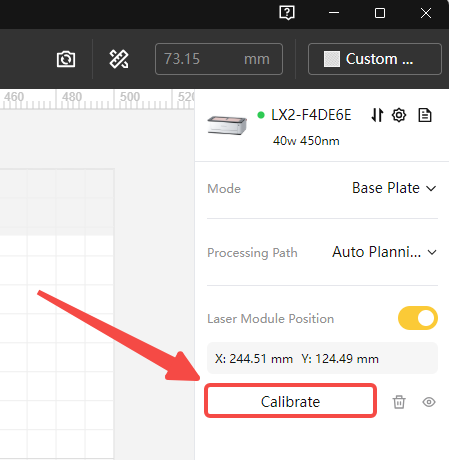

(1) Klicken Sie rechts in der Software auf die Schaltfläche „Calibrate“.

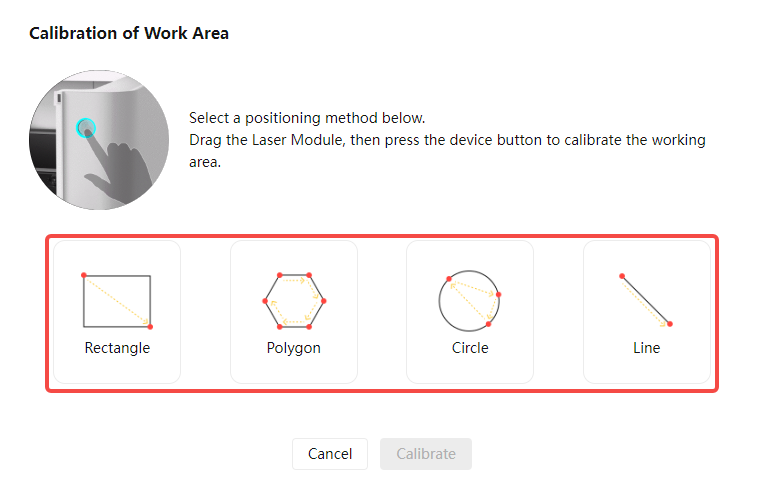

(2) Wählen Sie im Pop-up-Fenster je nach Form des Materials die passende Kalibrierungsmethode aus:

Form	Mindestanzahl an Punkten	Beschreibung
Rechteck	2	Erstellen Sie ein Rechteck, indem Sie zwei Punkte markieren, die nicht auf derselben horizontalen Linie liegen.
Polygon	≥3	Markieren Sie mindestens drei Punkte; die Form wird automatisch geschlossen.
Kreis	3	Markieren Sie drei nicht kollineare Punkte entlang der Kontur des Dreh-/Rotierrads.
Linie	2	Markieren Sie mindestens zwei Punkte.

Beispiel: Rechteck kalibrieren

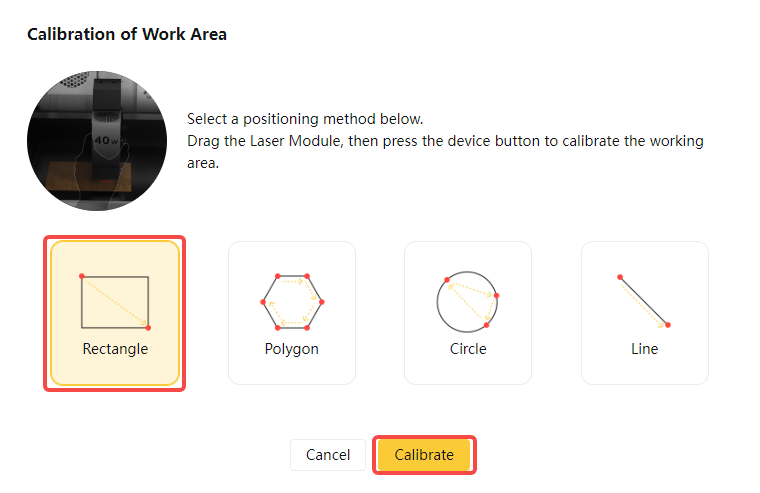

(1) Wählen Sie „Rectangle“ und klicken Sie auf „Calibrate“.

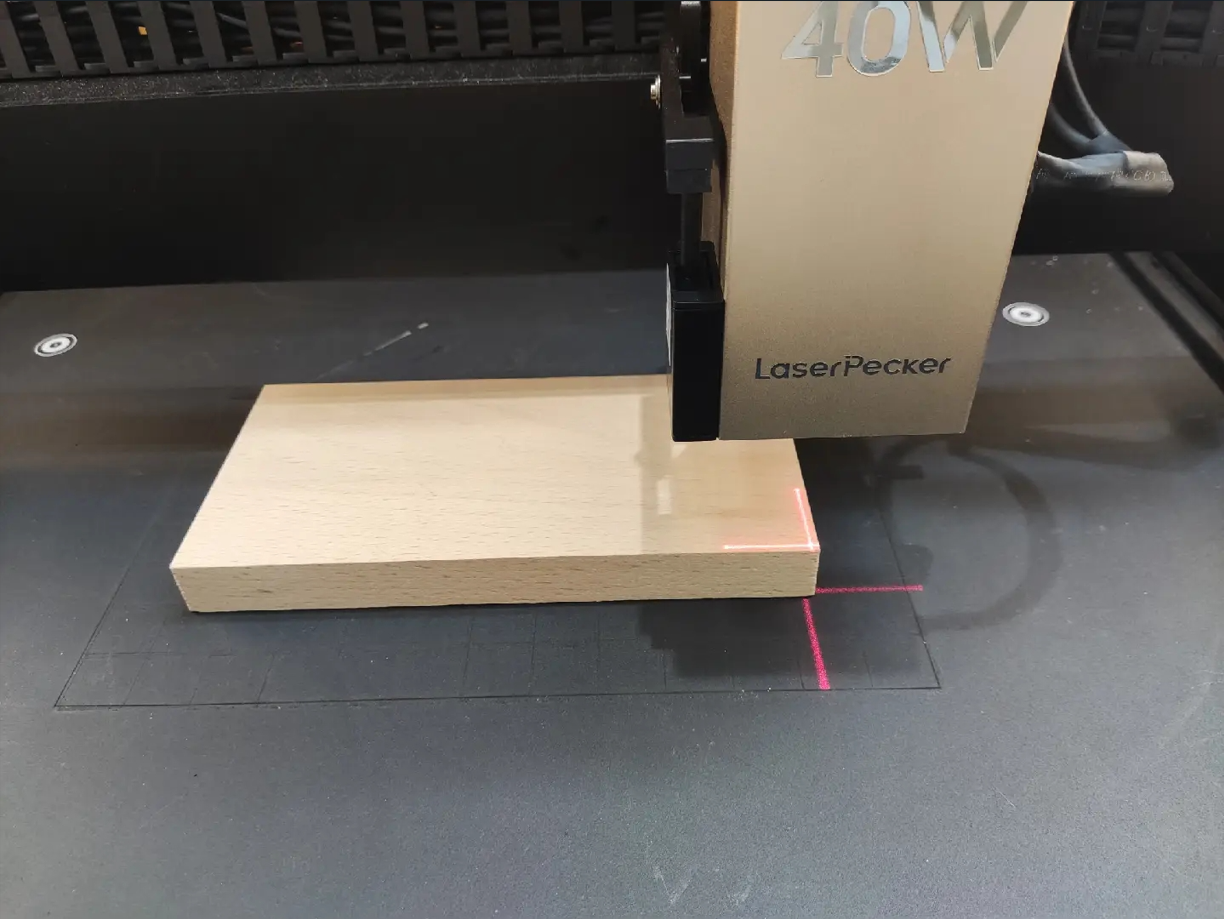

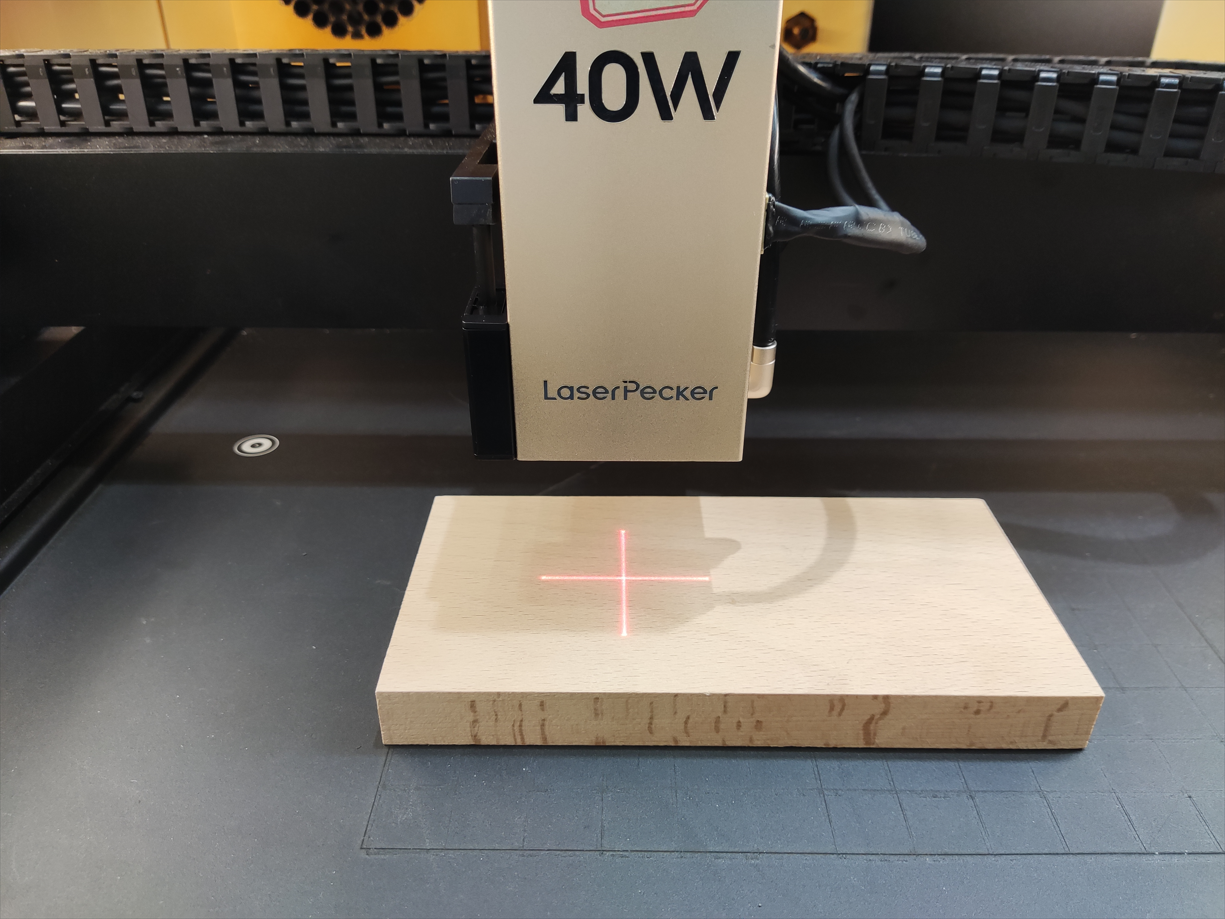

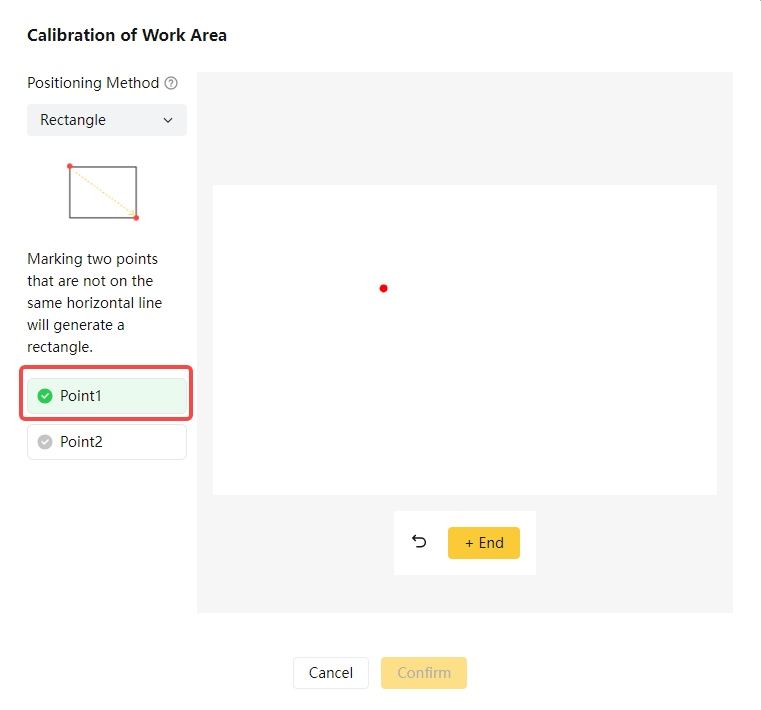

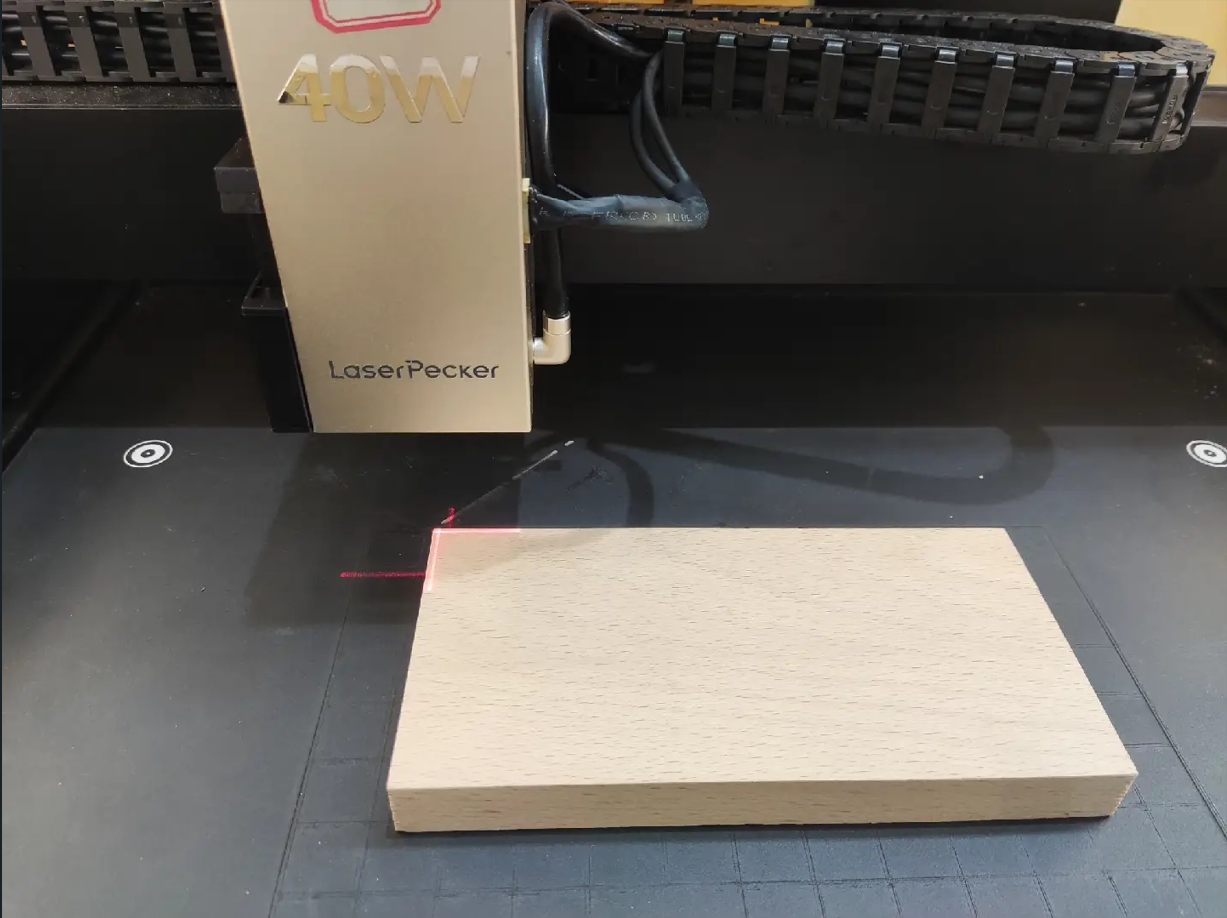

(2) Bewegen Sie das Lasermodul so, dass die Mitte des roten Fadenkreuzes mit dem ersten Punkt des gewünschten Gravurbereichs übereinstimmt. Drücken Sie die Gerätetaste am LX2, um diesen Punkt zu erfassen (ein Signalton bestätigt die erfolgreiche Erfassung).

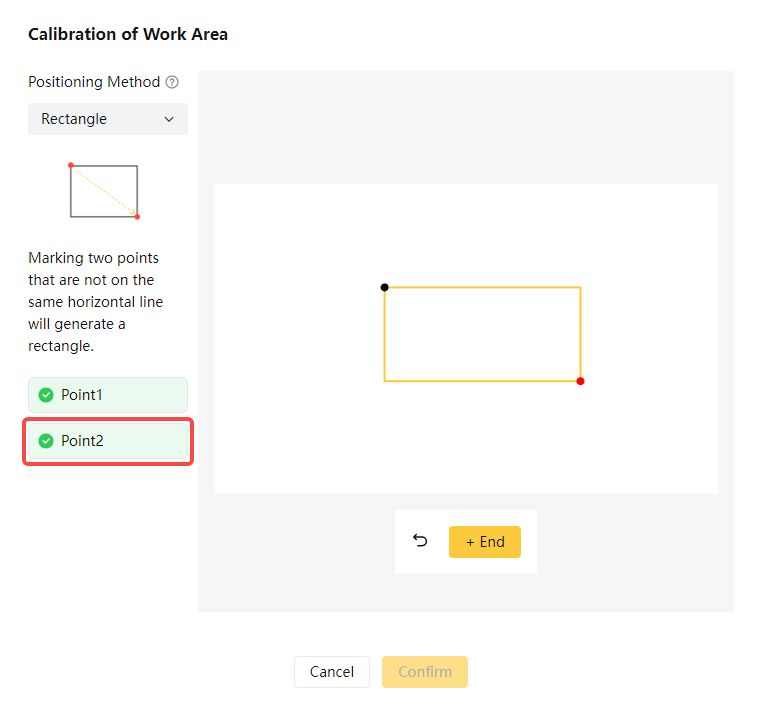

(3) Wiederholen Sie den Vorgang für den zweiten Punkt.

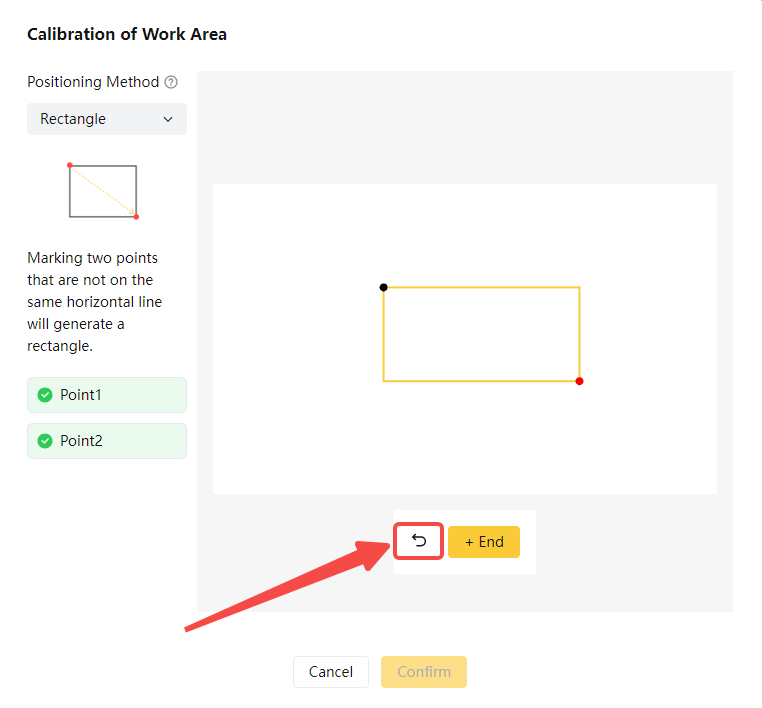

(4) Um einen Kalibrierungspunkt zu ändern, klicken Sie auf das Symbol „Back“.

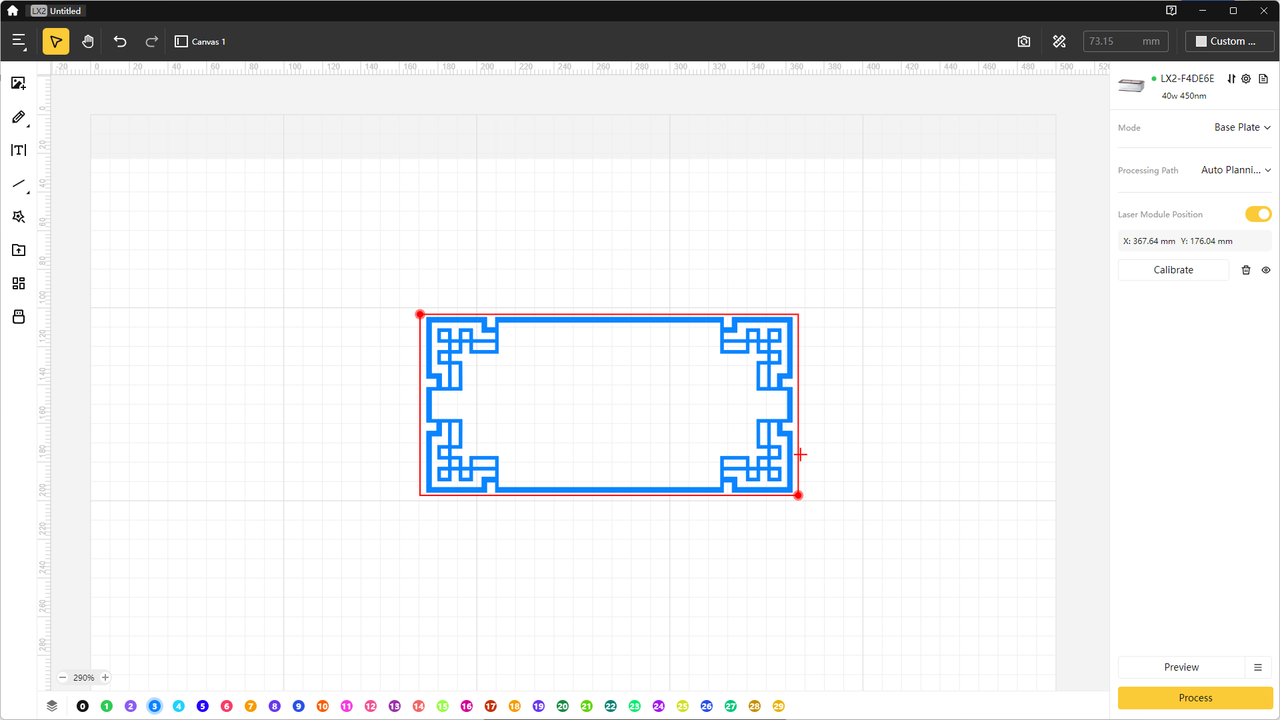

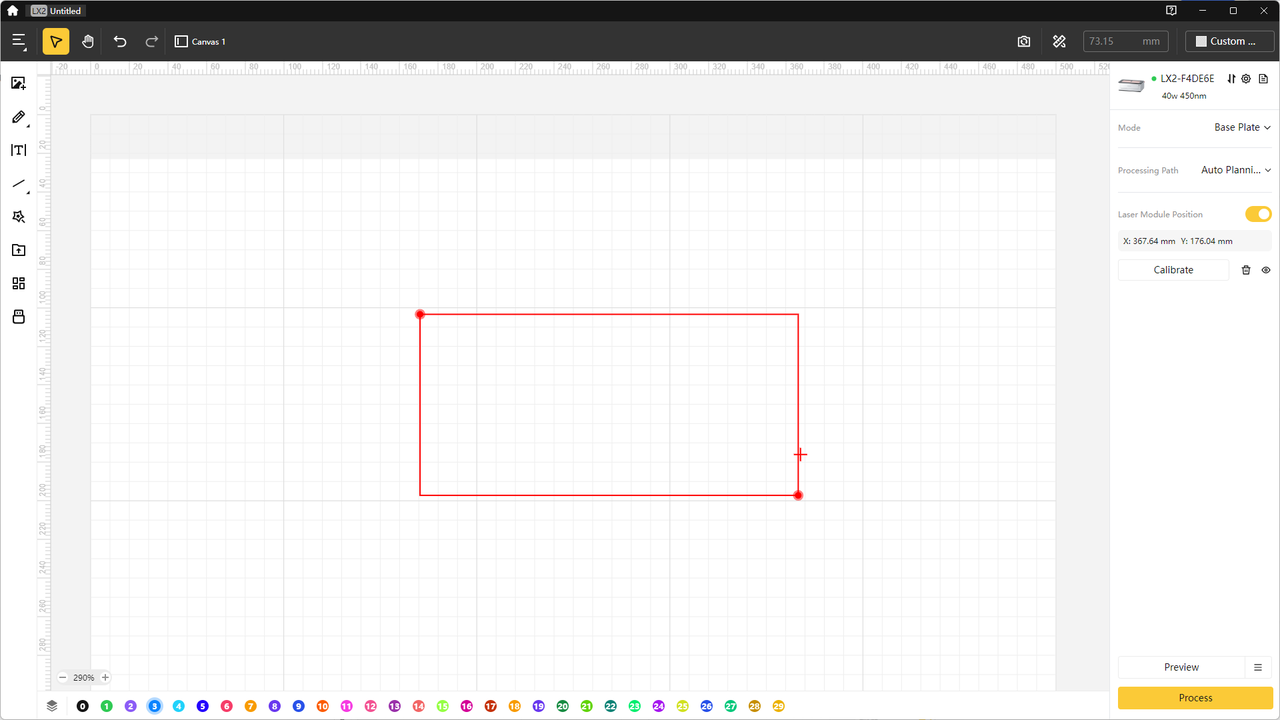

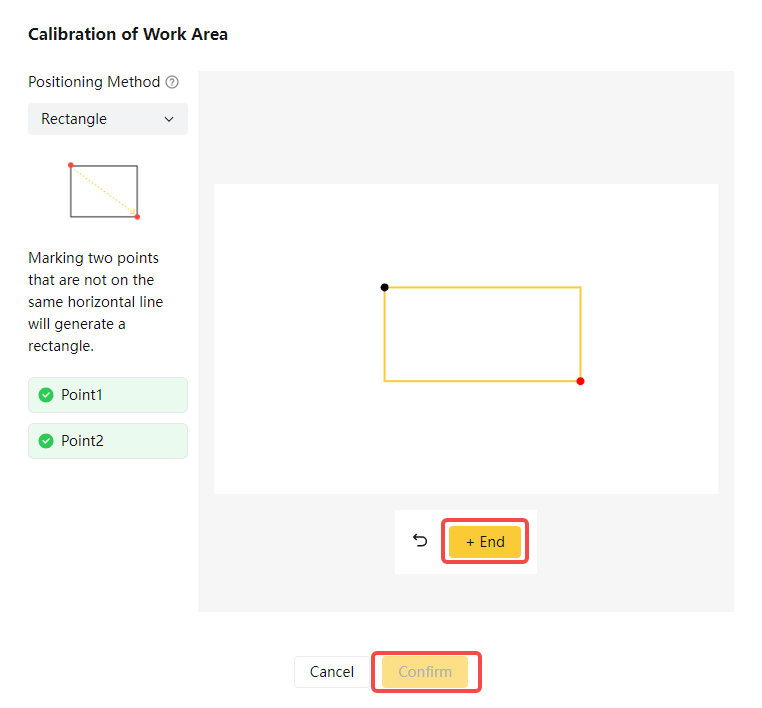

(5) Klicken Sie nach Abschluss auf „End“ und anschließend auf „Confirm“. Der markierte Bearbeitungsbereich wird auf der Arbeitsfläche als rote Umrandung angezeigt.

(6) Sie können Ihre Designs nun innerhalb dieser roten Umrandung platzieren, um präzise Gravuren zu erzielen.

4. Mehrere Bereiche kalibrieren

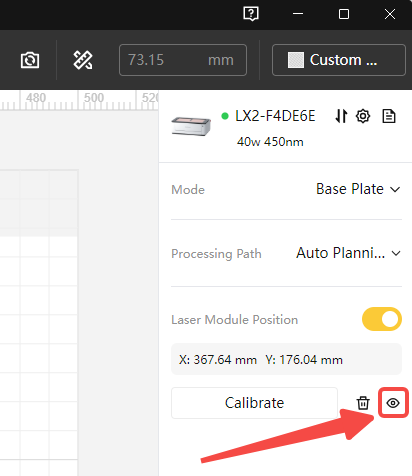

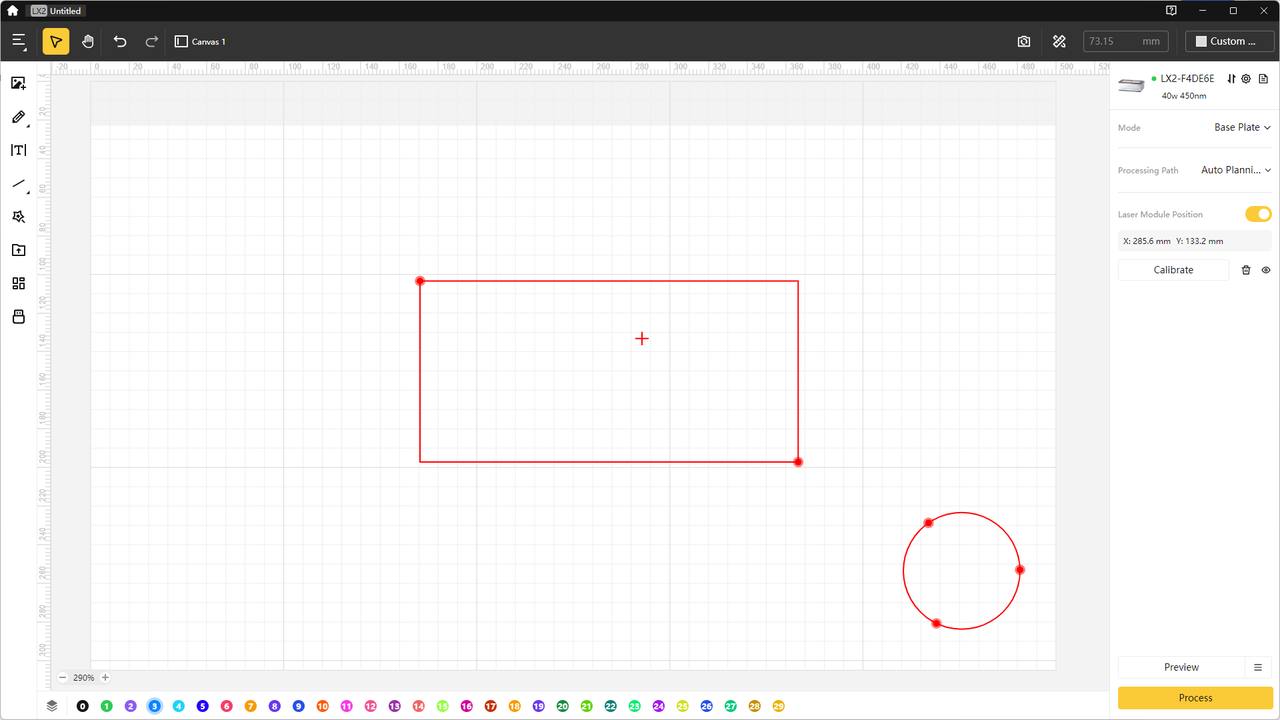

(1) Die Software unterstützt mehrere Bearbeitungsbereiche in einer einzigen Einrichtung. Klicken Sie auf das Augensymbol neben „Calibrate“, um weitere Bereiche/Formen hinzuzufügen.

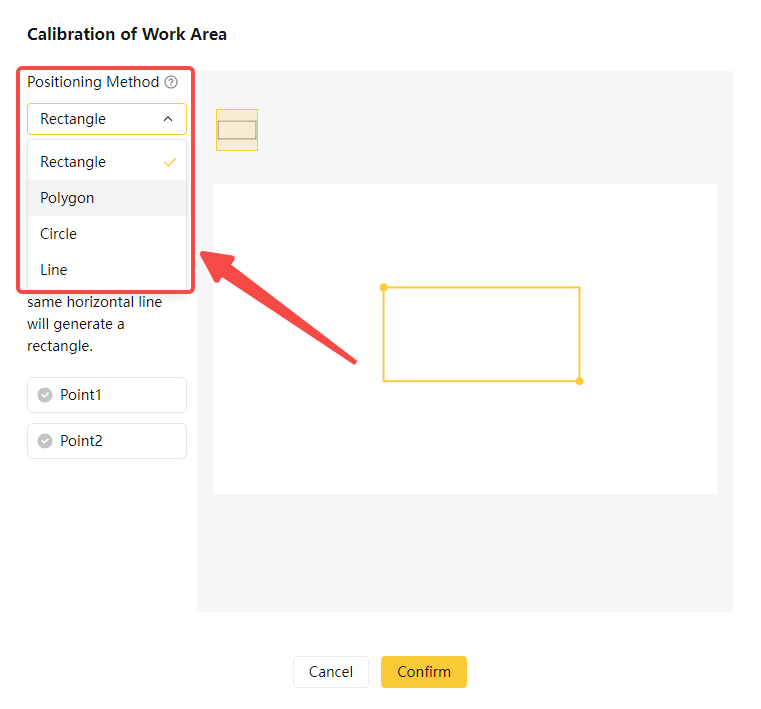

(2) Klicken Sie auf „Positioning Method“, um die Kalibrierungsform für den aktuellen Bereich zu ändern.

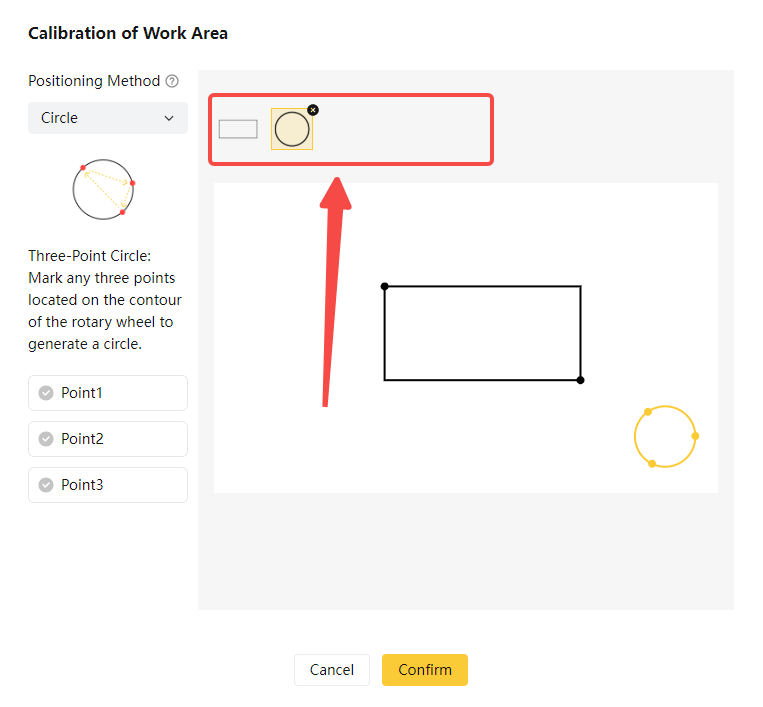

(3) Alle hinzugefügten Bereiche werden oben angezeigt. Klicken Sie auf die jeweiligen Symbole, um zwischen den Bereichen zu wechseln, sie neu zu kalibrieren oder zu löschen.

5. Kalibrierte Bereiche löschen

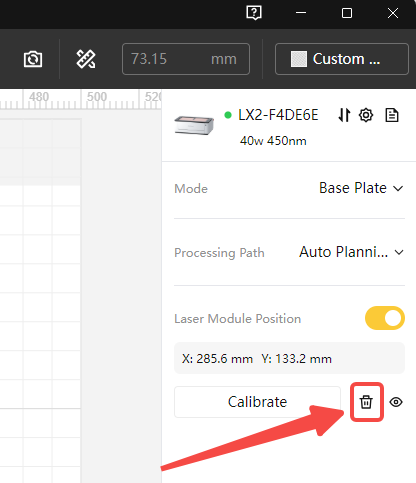

Um alle Bereiche zu löschen, klicken Sie auf das Symbol „Delete“ neben „Calibrate“.

Um einen bestimmten Bereich zu löschen, öffnen Sie die Seite „Calibration of Work Area“ und löschen Sie den Bereich einzeln.

6. Zusammenfassung

Nachdem Sie die Gravurbereiche festgelegt haben, können Sie Ihre Designs präzise innerhalb der roten Umrandungen platzieren. Außerdem können Sie mehrere Bereiche in einer einzigen Einrichtung verwalten, zwischen ihnen wechseln, sie neu kalibrieren oder bei Bedarf löschen.
