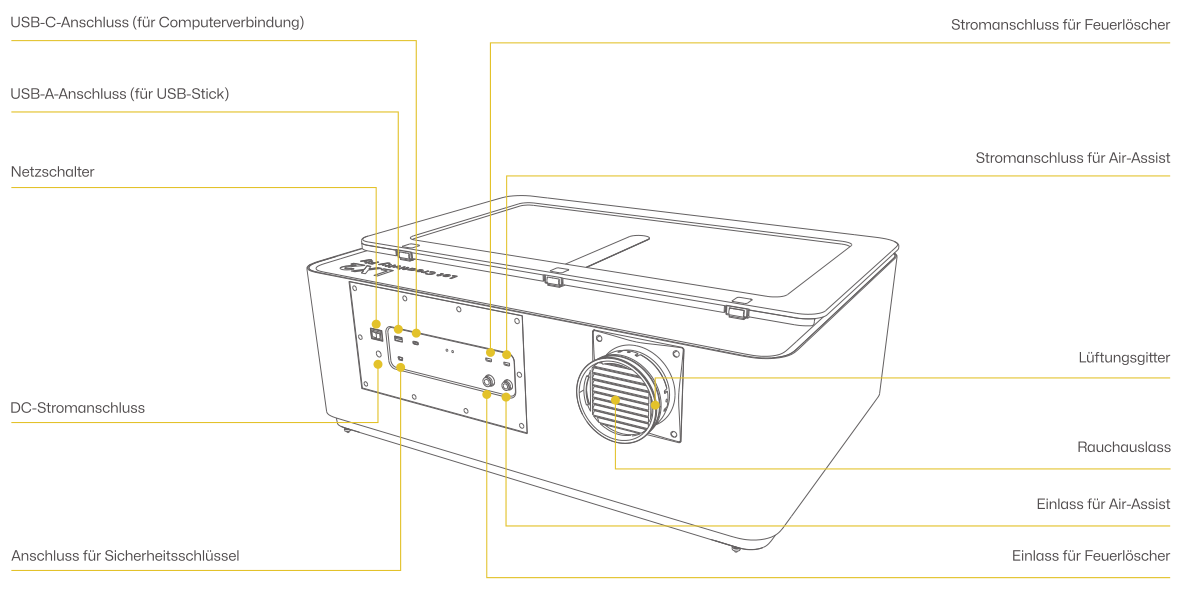

Diese Anleitung erläutert die Funktionen der einzelnen Anschlüsse auf der Rückseite des LaserPecker LX2 und unterstützt bei der korrekten Identifikation und dem Anschluss von Netzschalter und Zubehör.
1. USB-Anschluss
- USB-C-Anschluss: Für die kabelgebundene Verbindung mit einem Computer. Die drahtlose Steuerung wird über eine WLAN-Konfiguration unterstützt.
- USB-A-Anschluss: Für die Gravur direkt von einem USB-Stick.
2. Stromversorgung
- Netzschalter: Schaltet das Gerät ein oder aus.
- DC-Stromanschluss: Erfordert ein 24-V-DC-Netzteil mit einem Nennstrom von 10 A oder höher.
3. Sicherheit
- Anschluss für Sicherheitsschlüssel: Steuert den Zugriff auf den Laser. Das Gerät kann keinen Laserstrahl aussenden, wenn der Sicherheitsschlüssel fehlt.
4. Zubehör
- Stromanschluss für Feuerlöscher: Versorgt das Feuerlöscher-Zubehör mit Strom.
- Stromanschluss für Air-Assist: Versorgt das Luftunterstützungs-Zubehör mit Strom.
5. Luftstrom und Abgas
- Lüftungsgitter: Vor dem Anschließen des Rauchabzugsrohrs entfernen.
- Rauchauslass: Zum Ableiten von Rauch.
- Einlass für Air-Assist: Anschluss an den Air-Assist-Schlauch.
- Einlass für Feuerlöscher: Anschluss an den Feuerlöscherschlauch.
