Übersicht
Das LX2 Lasermodul kann manuell durch Ziehen bewegt oder präzise über die LDS Beta-Software mithilfe der XYZ-Bewegungskonsole gesteuert werden.
Öffnen des Steuerungsfensters

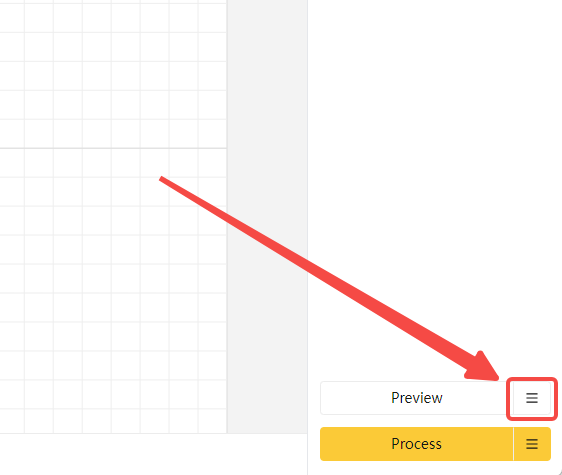

Klicken Sie auf das Symbol neben der Schaltfläche „Vorschau“, um die XYZ-Bewegungskonsole und die Vorschau-Einstellungen zu öffnen.

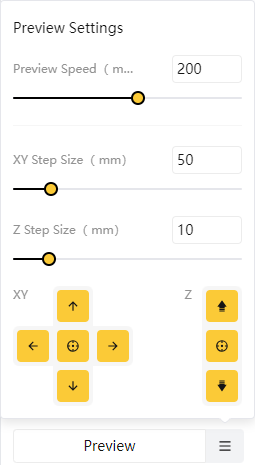

Parameter der Bewegungskonsole
(1) Vorschaugeschwindigkeit
- Legt die Geschwindigkeit fest, mit der sich das Lasermodul während der Vorschau entlang der Kontur bewegt.
- Einstellbereich: 80–300 mm/s.
(2) XY-Schrittgröße
Bestimmt die Strecke, um die sich das Lasermodul bei jedem Klick auf eine Richtungstaste entlang der X- und Y-Achse bewegt.
(3) Z-Schrittgröße
Bestimmt die Höhe, um die sich das Lasermodul bei jedem Klick auf eine Richtungstaste entlang der Z-Achse bewegt.
(4) XY-Bewegungssteuerung
- Klicken Sie auf die Richtungstasten, um das Lasermodul entlang der XY-Ebene nach vorne, hinten, links oder rechts zu bewegen.
- Klicken Sie auf die mittlere Taste, um das Lasermodul in die obere linke Ecke des Arbeitsbereichs zurückzuführen.
(5) Z-Bewegungssteuerung
- Klicken Sie auf die Richtungstasten, um das Lasermodul entlang der Z-Achse nach oben oder unten zu bewegen.
- Klicken Sie auf die mittlere Taste, um das Lasermodul auf die Ausgangshöhe der Z-Achse zurückzusetzen.
