Verwendung der Rotationserweiterung mit dem LP4

Dieser Artikel beschreibt die Verwendung des LaserPecker LP4 in Kombination mit der Rotationserweiterung.

Schritt 1. Zusammenbau und Verkabelung der Rotationserweiterung

Bauen Sie die Rotationserweiterung gemäß der Bedienungsanleitung oder dem Montagevideo zusammen. Nach korrektem Zusammenbau sollte sie wie unten dargestellt aussehen.

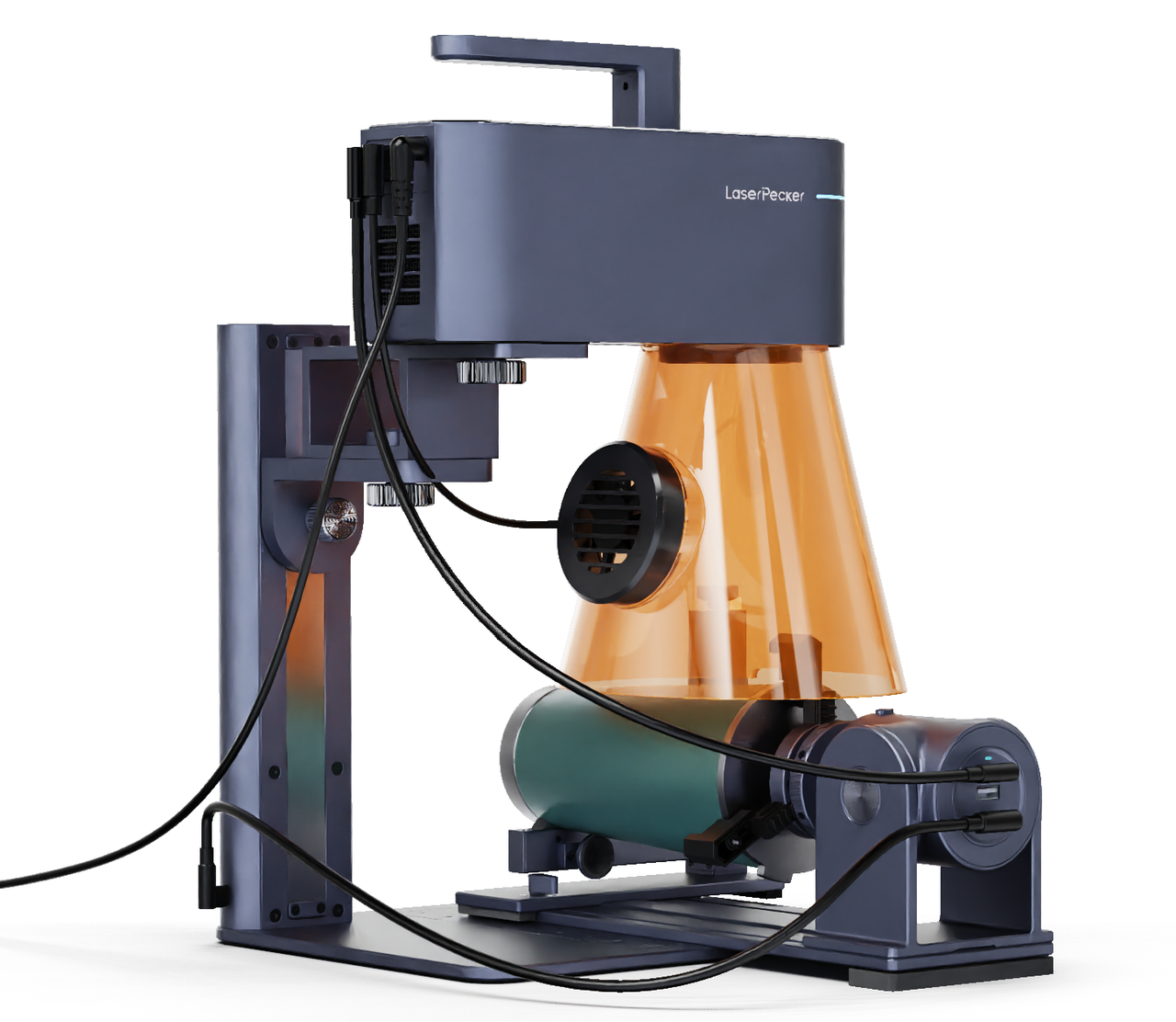

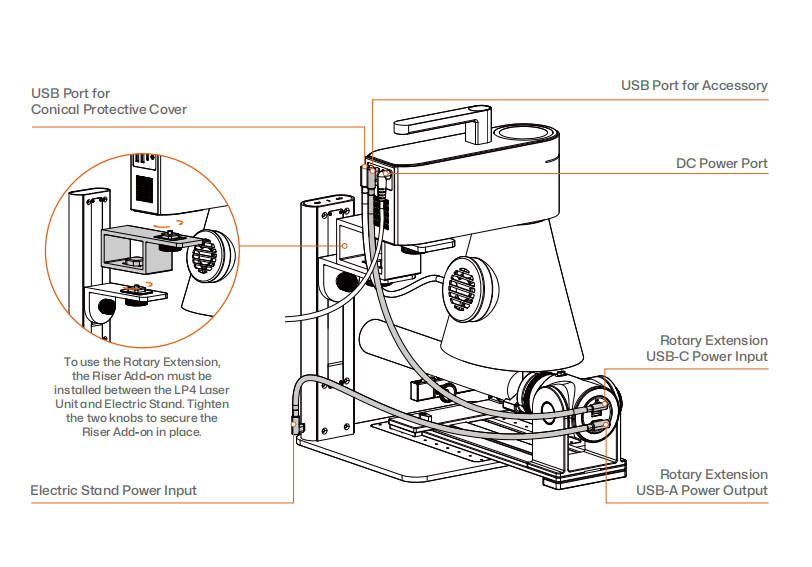

Schließen Sie anschließend die Kabel wie abgebildet an.

Wenn der Stromeingang der elektrischen Halterung über ein Kabel mit dem Ausgang der Rotationserweiterung verbunden ist, kann die Höhe nicht über die LDS-Software oder App gesteuert werden. Verwenden Sie zum Anheben oder Absenken die entsprechenden Tasten am Gerät.

Schritt 2. Fixieren Sie das Werkstück mit der Rotationserweiterung

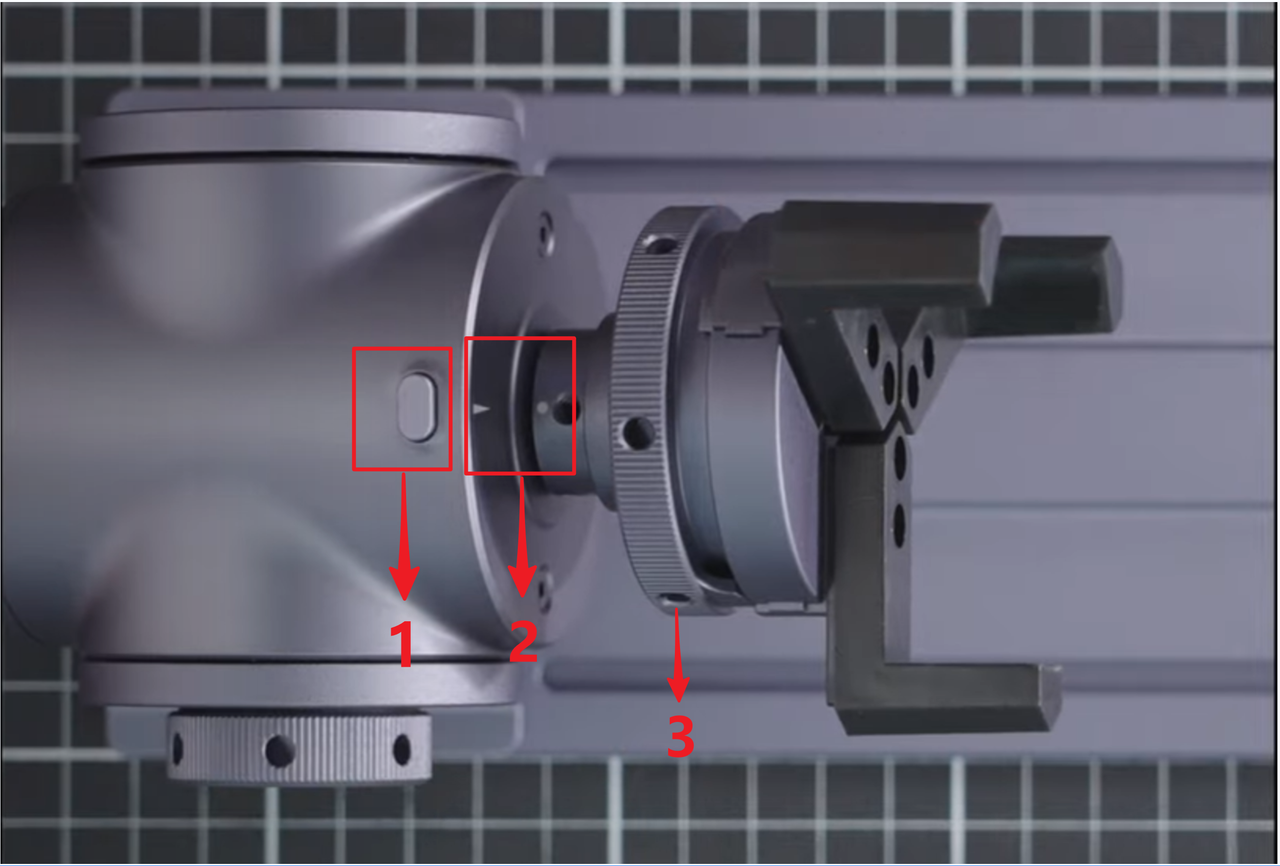

(1) Ausgangsposition des Spannfutters verriegeln

• Wählen Sie eine geeignete Startposition für die Gravur.
• Richten Sie die weißen Markierungen am Spannfutter (Nr. 2 im obigen Bild) an der Pfeilanzeige aus.

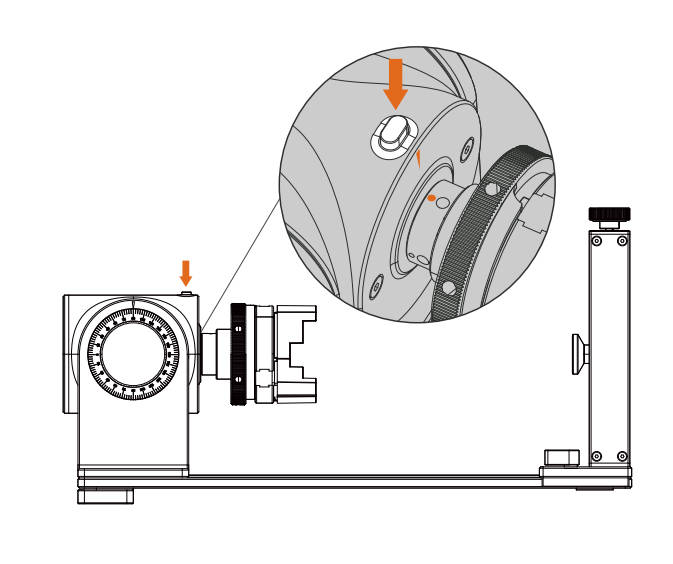

• Drücken Sie den Verriegelungsknopf (Nr. 1 im obigen Bild), um die Position zu fixieren.

*Die Verriegelungstaste fixiert die Startposition und verhindert unbeabsichtigte Bewegungen.

(2) Spannfutter an größere Werkstücke anpassen

Drehen Sie das Spannfutter (Nr. 3 im obigen Bild) gegen den Uhrzeigersinn, um die Backen für Werkstücke mit größerem Durchmesser zu öffnen.

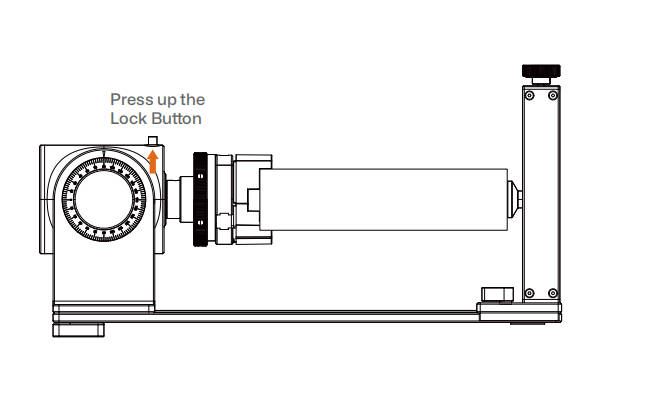

(3) Verriegelung lösen

Nachdem das Werkstück sicher fixiert ist, drücken Sie die Verriegelungstaste erneut, damit sich das Spannfutter wieder frei drehen kann.

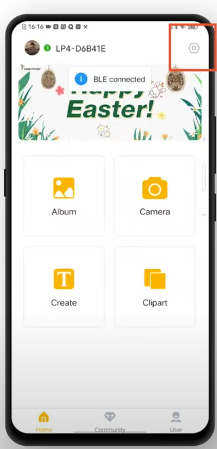

Schritt 3. Rotationserweiterung-Modus in LDS aktivieren

(1) Gerät einschalten

Stellen Sie sicher, dass die Rotationserweiterung eingeschaltet ist, bevor Sie sie verwenden.

(2) Reihenfolge beachten

Wird der Rotationserweiterung-Modus in LDS aktiviert, bevor die Rotationserweiterung eingeschaltet ist, funktioniert sie nicht ordnungsgemäß. Schließen Sie die Rotationserweiterung daher zuerst an die Stromversorgung an, starten Sie LDS neu und aktivieren Sie anschließend den Rotationserweiterung-Modus.

(3) Verbindung prüfen

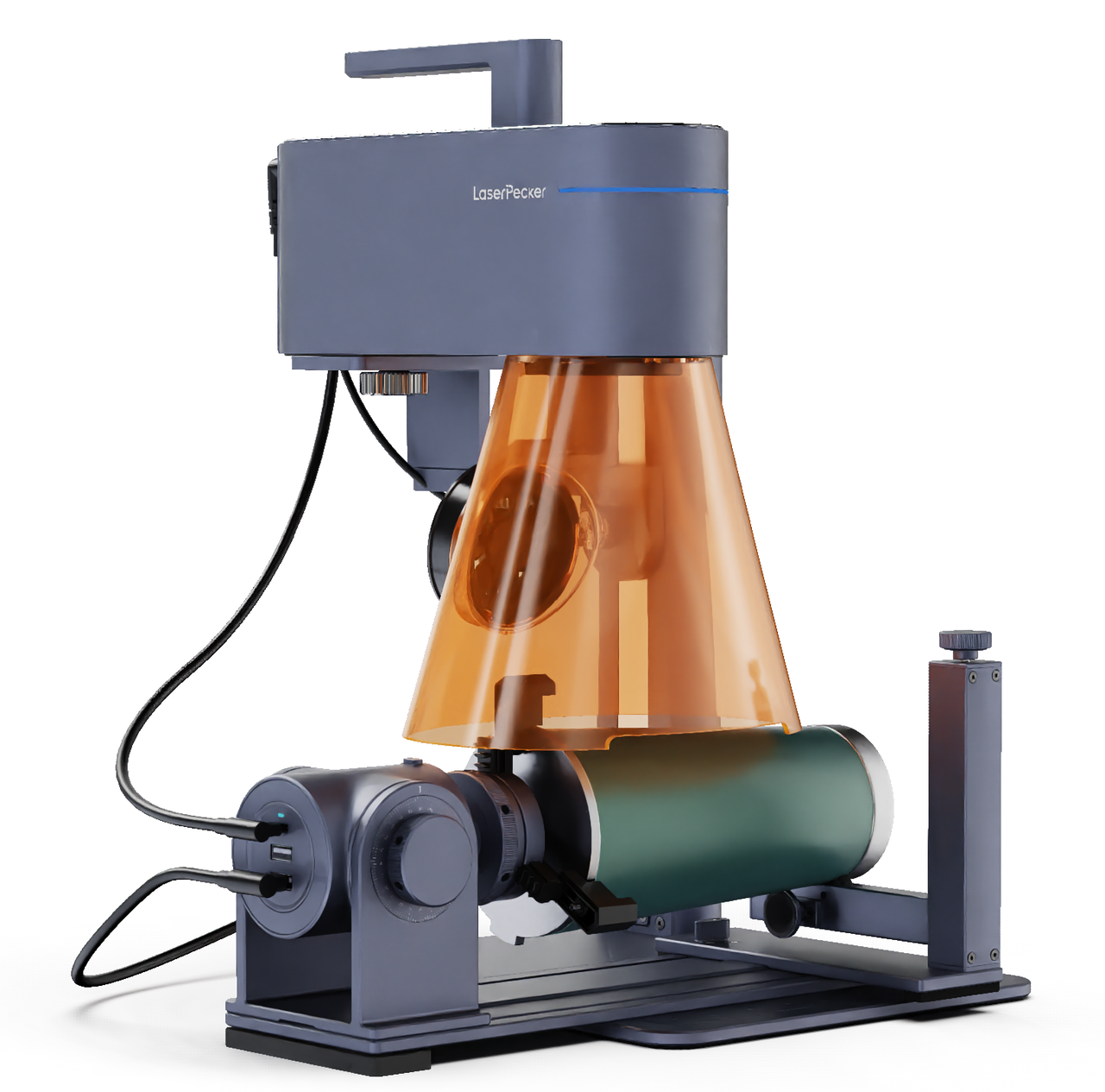

Hinweis 1: Dauerhaft blau leuchtende Anzeige

Die Anzeigeleuchte der Rotationserweiterung leuchtet dauerhaft blau, wenn das Gerät korrekt mit dem LP4 verbunden ist.

Hinweis 2: Signalton

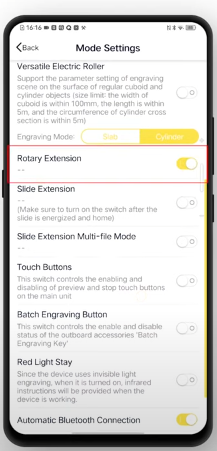

Aktivieren Sie den Rotationserweiterung-Modus in den Einstellungen von LDS. Anschließend ertönt ein Signalton vom LP4-Gerät.

Schritt 4. Gravur mit der Rotationserweiterung starten

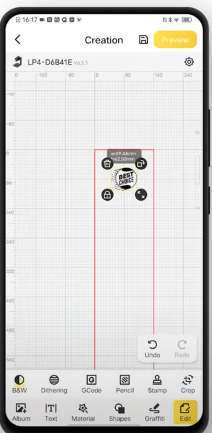

(1) Erstellungsoberfläche öffnen

• Tippen Sie auf der Startseite von LDS auf „Erstellung“.
• Wählen Sie das gewünschte Motiv aus und importieren Sie es.
• Passen Sie Größe und Position des Motivs innerhalb des roten Rahmens an.

(2) Objektdimensionen festlegen

• Klicken Sie auf „Vorschau“ in der oberen rechten Ecke.
• Geben Sie den Umfang oder Durchmesser des Werkstücks (in mm oder Zoll) ein.

Hinweis: Falsche oder fehlende Angaben können zu verzerrten oder überlappenden Gravuren führen.

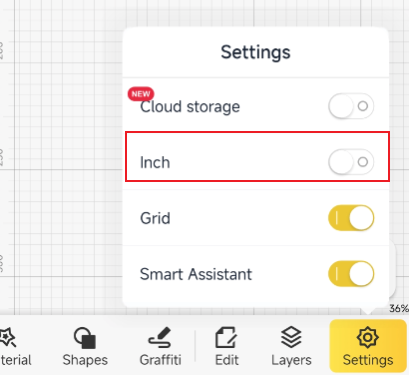

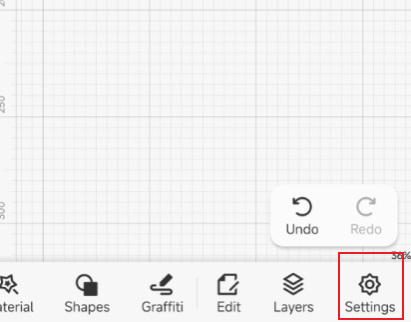

LDS verwendet Millimeter oder Zoll als Maßeinheiten. Sie können diese in den Einstellungen der Erstellungsoberfläche umschalten.

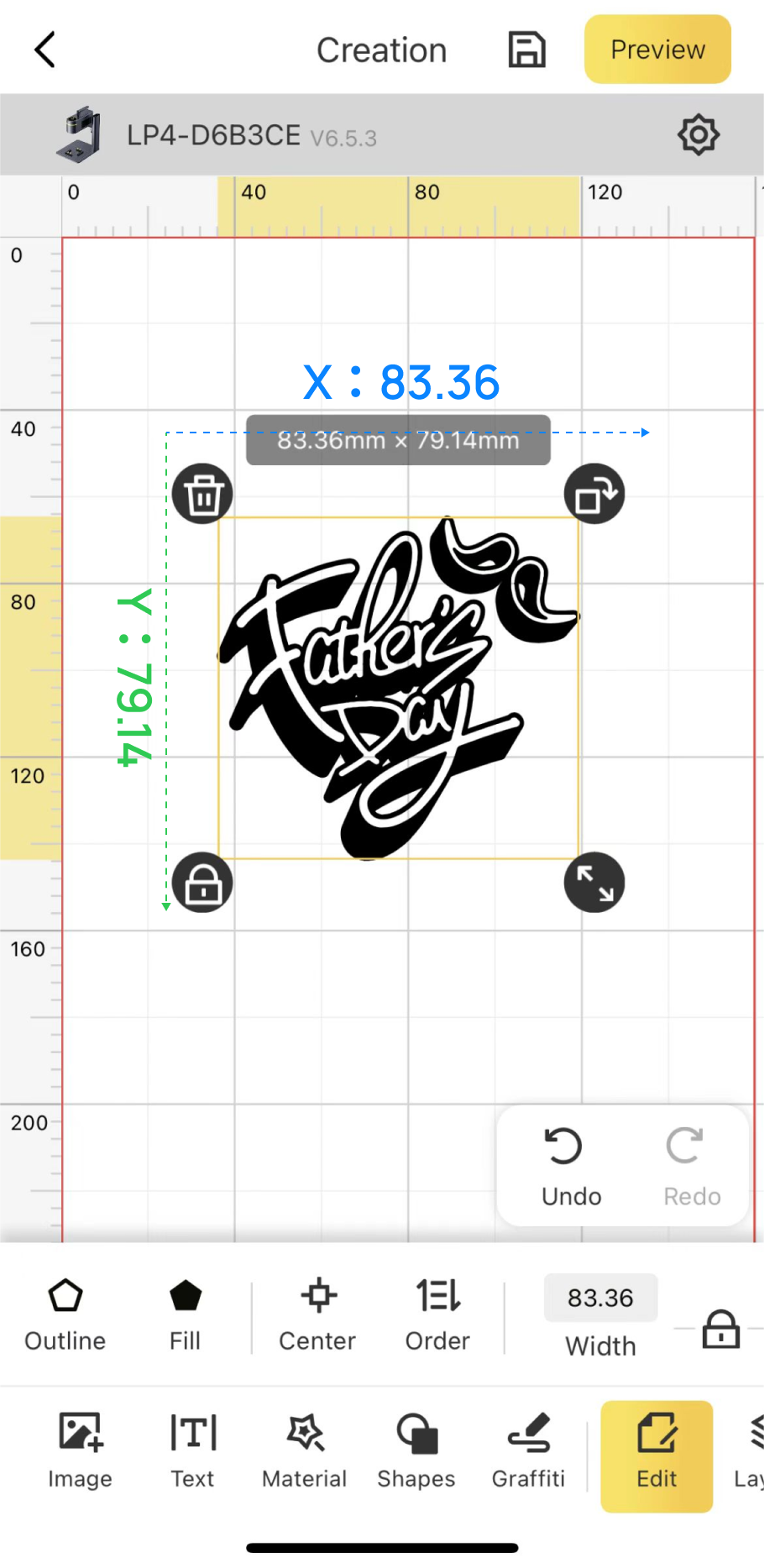

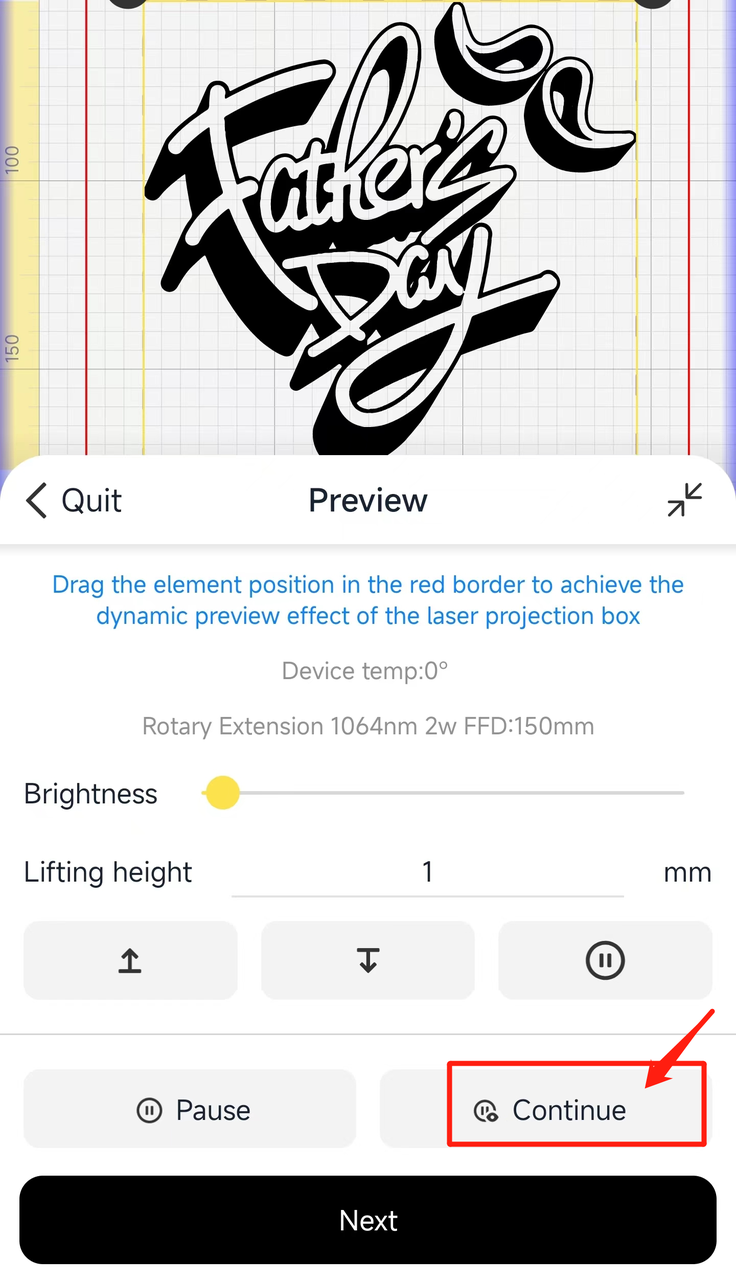

(3) Vorschau der Gravur

Während der Vorschau wird ein gerader blauer Laserstrahl auf das Werkstück projiziert. Dieser zeigt die Länge der X-Achse des Motivs in LDS an.

Nach dem Tippen auf „Weiter“ beginnt sich das Spannfutter zu drehen. Die Rotationsstrecke entspricht dabei der Länge der Y-Achse des Motivs.

Lösen Sie vor der Vorschau die Verriegelung. Andernfalls kann sich das Spannfutter nicht drehen. Falls die Rotationserweiterung nicht ordnungsgemäß funktioniert, überprüfen Sie die Schritte 1 und 3.

(4) Gravur starten

Überprüfen Sie nach der Vorschau Position und Größe des Motivs, stellen Sie die Gravurparameter ein und starten Sie anschließend den Gravurvorgang.

Videoanleitung: Verwendung der Rotationserweiterung mit dem LaserPecker LP4
