Laser-Fokussierung
Lasergravierer verwenden eine Feldlinse, um die Oberfläche von bestimmten Materialien zu gravieren. Der Laserstrahl des LP3 wird durch den Galvanometerspiegel reflektiert und gelenkt und beim Durchgang durch die Linse gebündelt. Eine korrekte Fokussierung stellt sicher, dass die Energie des Laserstrahls auf einen Punkt konzentriert wird, was zu einem präzisen, qualitativ hochwertigen Effekt führt. Eine unsachgemäße Fokussierung führt zu einem unklaren, ungleichmäßigen oder gar keinem Effekt.
LP3 Elektrischer Ständer & Fokussierungsspezifikationen
Die empfohlene Brennweite des LP3 beträgt 130 mm und kann mit einer der beiden folgenden Methoden erreicht werden: Rotlichtfokussierung oder manuelle Fokussierung.
Der Bewegungsbereich der LP3-Lasereinheit, wenn sie am elektrischen Sständers befestigt ist, beträgt 100 mm bis 220 mm, gemessen von der Grundplatte bis zum Rand der Feldlinse.
Drücken Sie die Auf- oder Abwärtstaste am oberen Ende des elektrischen Ständers, um die Lasereinheit um 1 mm anzuheben oder abzusenken. Halten Sie die Auf- oder Abwärtstaste für eine fortlaufende Bewegung gedrückt.
Wenn Sie den LP3 auf dem elektrischen Ständer verwenden, beträgt die maximale Materialstärke 90 mm.
LP3 Fokussierungsmethoden
Bei der Standardkonfiguration des LP3 ist die Lasereinheit am elektrischen Ständers befestigt. Bei dieser Konfiguration gibt es zwei Fokussierungsmethoden: Rotlichtfokussierung und manuelle Fokussierung.

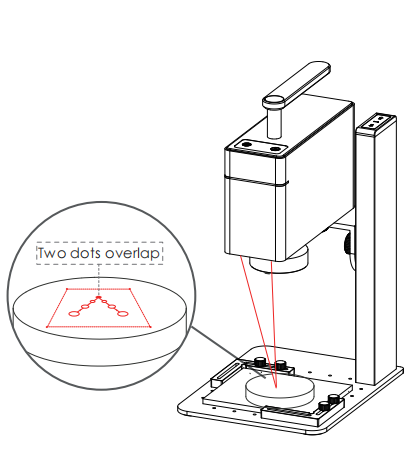

(1) Rotlicht-Fokussierungsmethode
Der LP3 ist mit einer Dual-Rotlicht-Fokussiereungstechnologie ausgestattet. Im Modus „Vorschau“ werden zwei rote Strahlen aus Öffnungen neben der Linse der Lasereinheit abgegeben. Stellen Sie die Höhe des elektrischen Ständers nach oben oder unten ein, bis sich die beiden roten Strahlen überschneiden und auf der Oberfläche des Arbeitsmaterials zu einem Punkt vereinen.

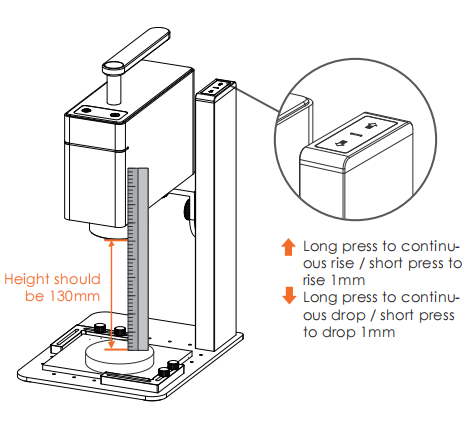

(2) Manuelle Fokussierungsmethode
Um die Brennweite bei der manuellen Fokussierungsmethode einzustellen, messen Sie mit einem Lineal den Abstand vom Rand der Feldlinse zur Oberseite des zu gravierenden Materials. Verstellen Sie die Höhe des elektrischen Ständers nach oben oder unten, bis der Abstand 130 mm beträgt. Achten Sie darauf, die Linse nicht zu berühren oder zu zerkratzen.
