Dieses Tutorial zeigt Ihnen, wie Sie die Funktion "Materialtest-Array" im LaserPecker Design Space auf dem PC nutzen können.
*Erfahren Sie mehr darüber, wie Sie die Funktion „Material-Test-Raster“ der LaserPecker Design Space App auf iOS & Android nutzen können.
Einführung in diese Funktion
Das Materialtest-Array erzeugt auf effiziente Weise einen automatischen Test auf der Grundlage Ihres Entwurfs. Dadurch wird die Einstellung der Materialparameter schneller und effizienter. Durch die Verwendung dieser Funktion wird das intuitive Verständnis des Benutzers für die unterschiedlichen Auswirkungen auf verschiedene Projekte erhöht.
1. Diese Funktion ist nur in LaserPecker Design Space V2.4.1 oder höher verfügbar.
2. Verwenden Sie nach Möglichkeit einzelne Elemente, z.B. geometrische Figuren oder einfache G-Code-Grafiken.
3. Die Parameterkonfiguration der Elemente im Array kann nach der Erstelllung des Arrays nicht mehr individuell verändert werden.
4. Sie können die Werte für Leistung und Tiefe anpassen und den Füllungstyp unter „Einstellungen“ in der unteren rechten Ecke auswählen.
Das erzeugte Array enthält den Array-Titel, die Leistung, die Tiefe und die Gravurelemente in entsprechender Leistung und Tiefe. Die Auflösung und der Lasertyp können nach der Erstellung des Arrays eingestellt werden.
Sie können das Array in der Vorschau anzeigen und Ihren Bedürfnissen entsprechend anpassen.
Schritt-für-Schritt-Anleitung für die Funktion des Materialtest-Array
1. Erstellen eines linearen Arrays

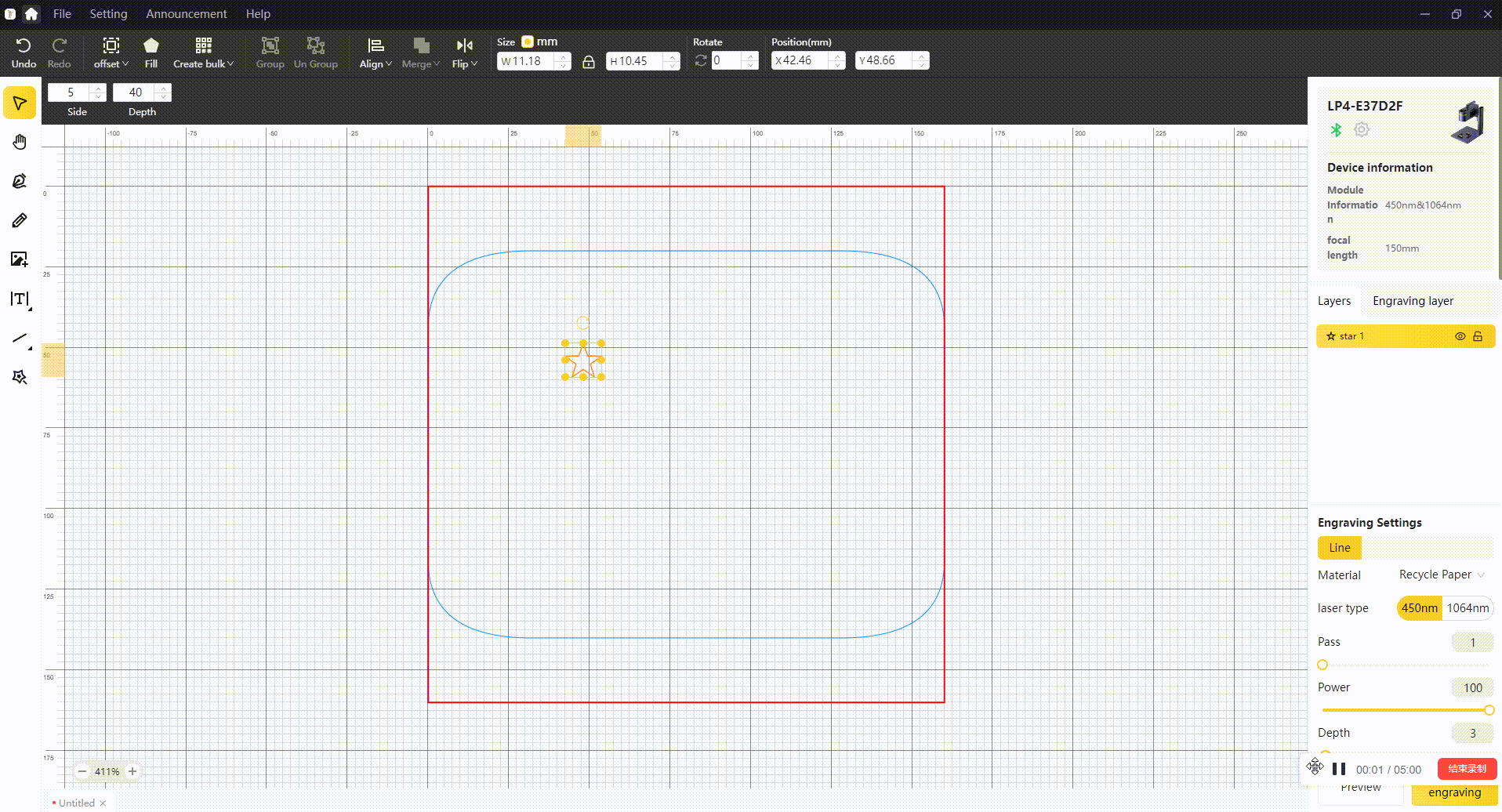

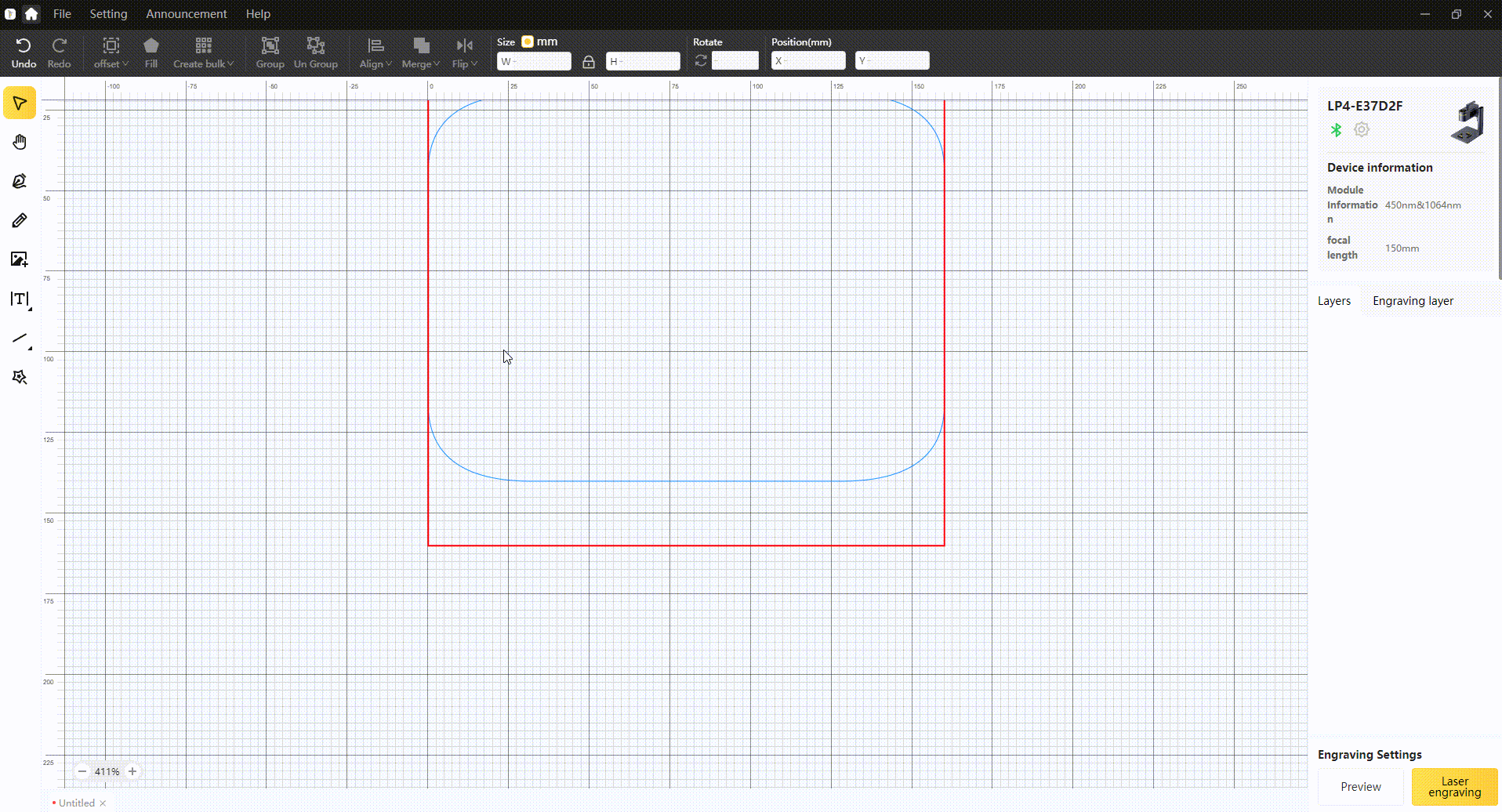

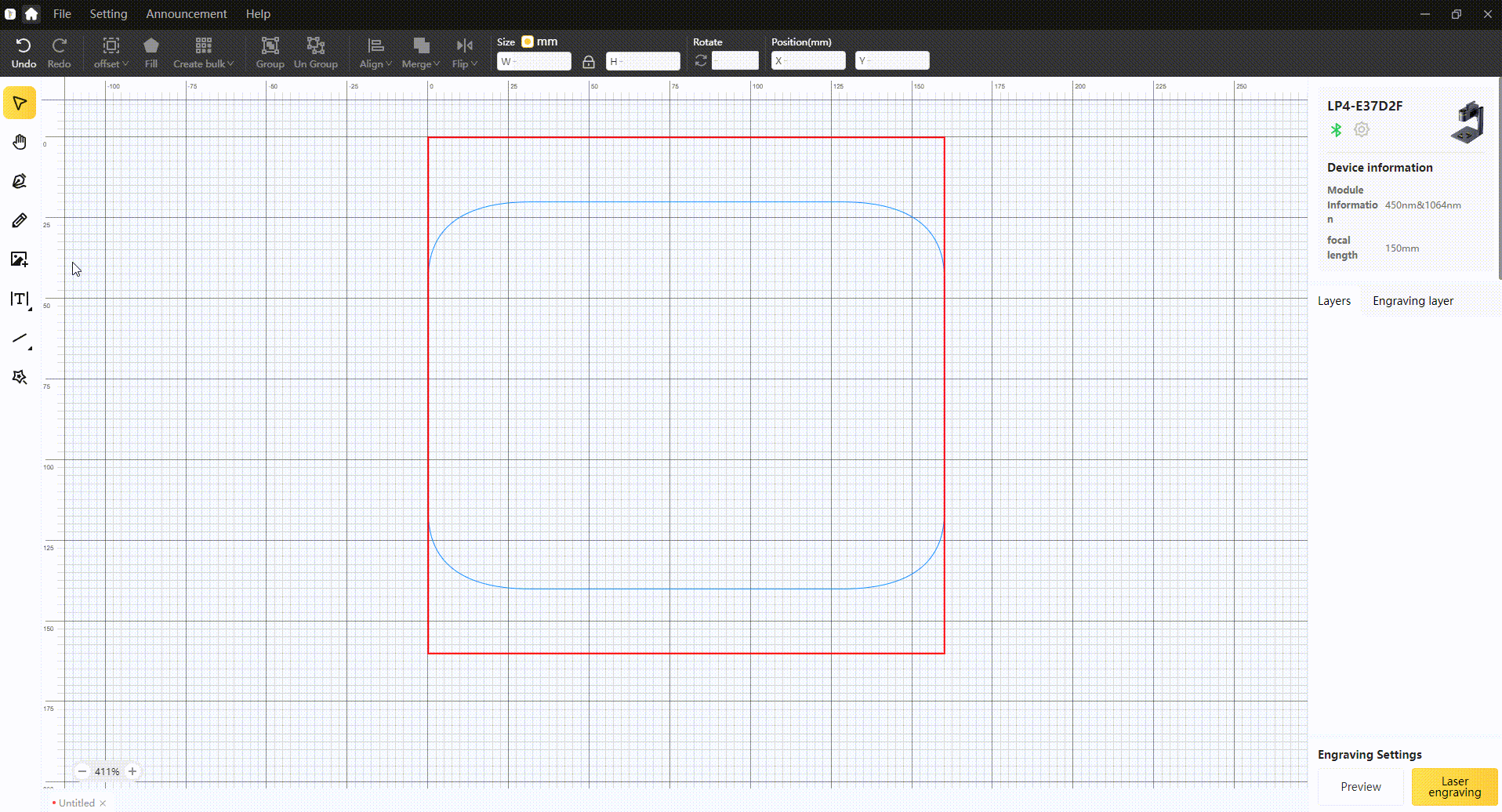

Schritt 1: Erstellen Sie ein Linienmuster, indem Sie auf „Linie“ klicken und die geometrische Figur auswählen.

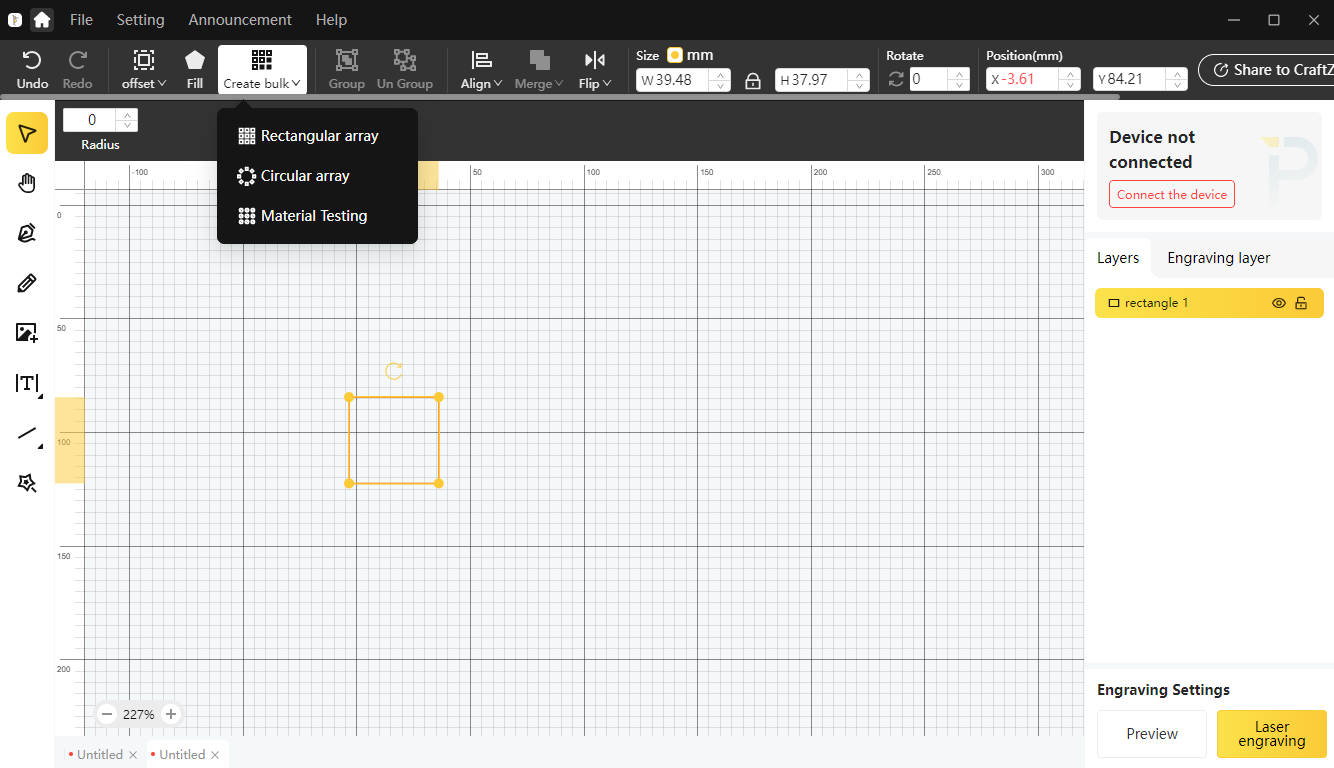

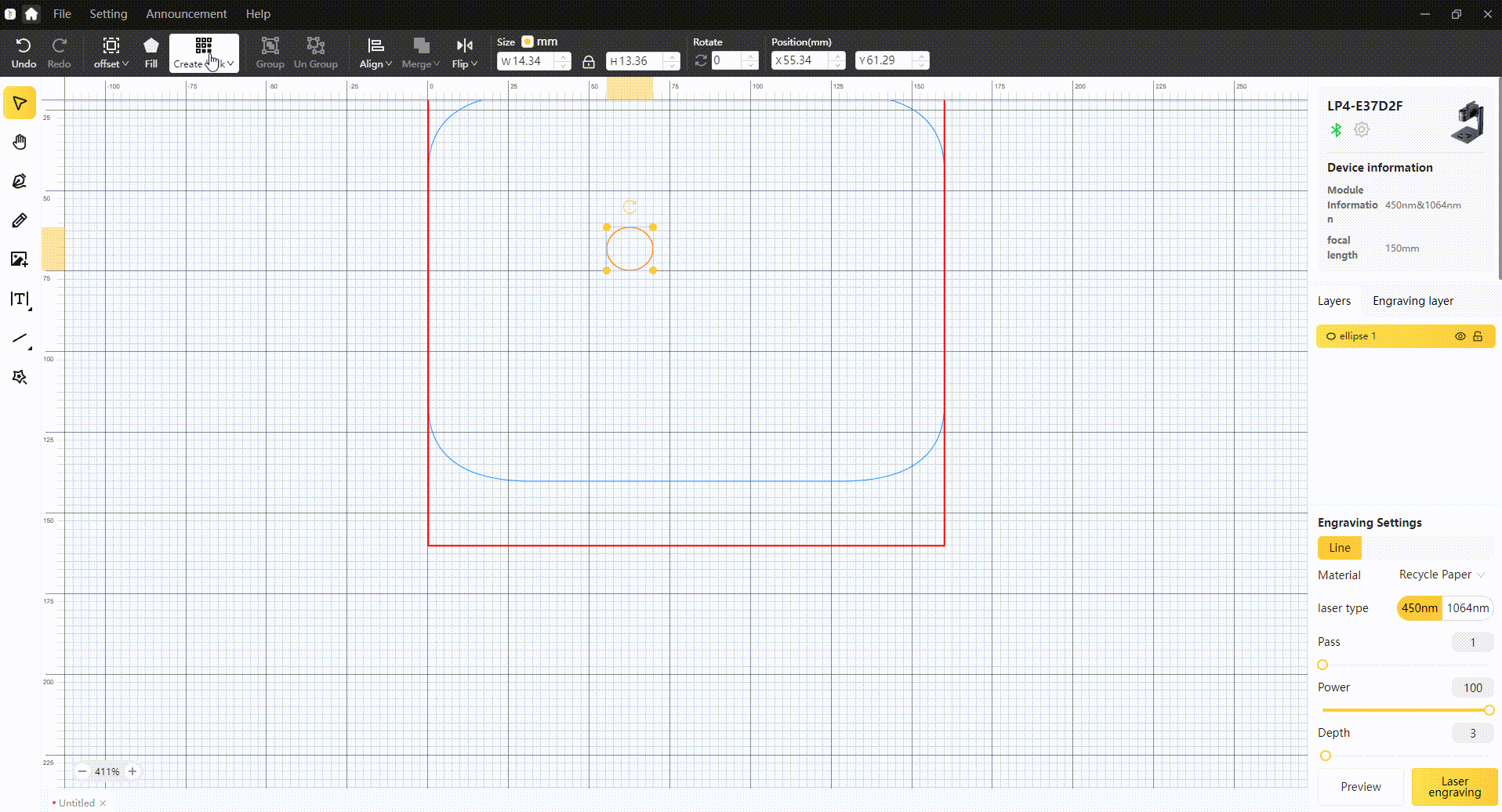

Schritt 2: Klicken Sie auf „Raster“ und wählen Sie „Materialtest-Array“.

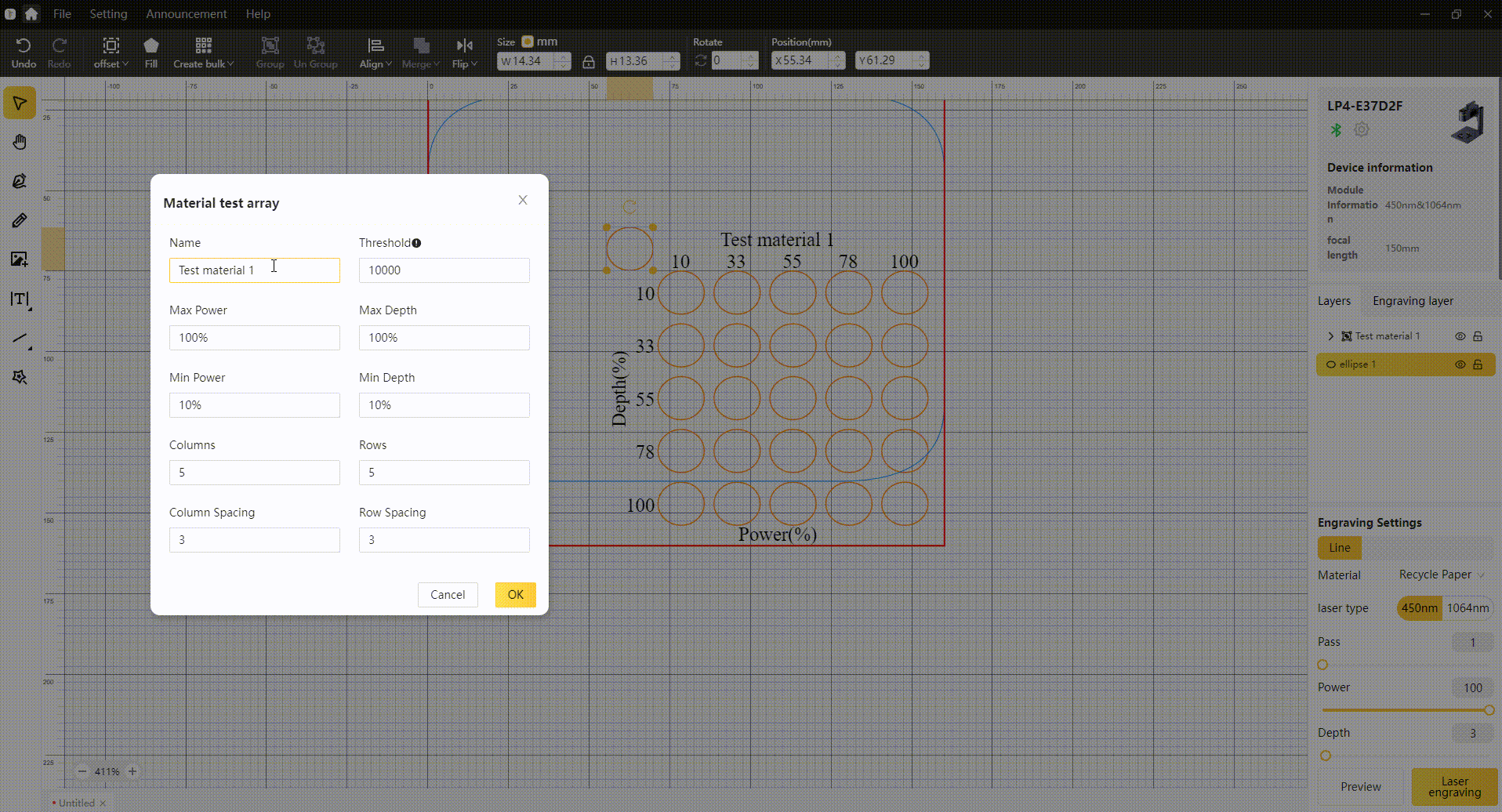

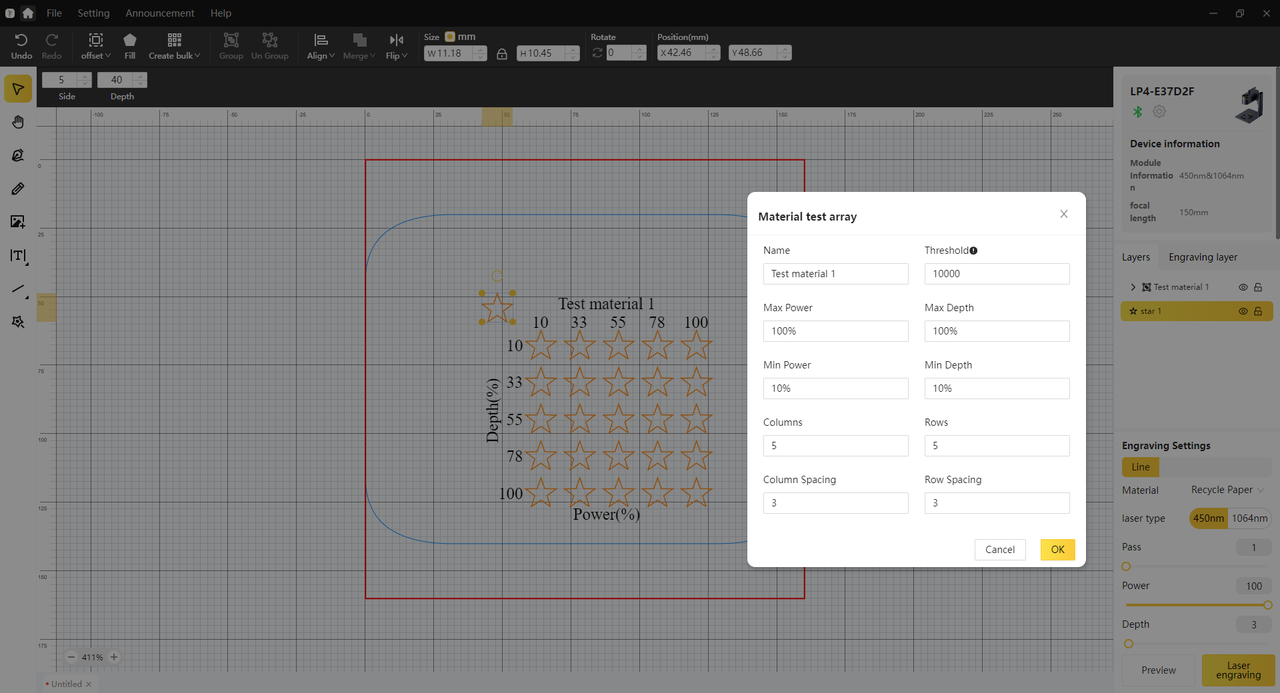

Schritt 3: Geben Sie den Titelnamen, die Maximal- und Minimalwerte für Leistung und Tiefe, die Anzahl der Zeilen und Spalten sowie die Werte für die Abstände ein. Klicken Sie auf „OK“, um das Array zu erstellen.
1. Wenn Sie auf „Abbrechen“ oder „Schließen“ klicken, werden die eingegebenen Werte gelöscht und die Erstellung des Testfelds wird beendet.
2. Nachdem Sie die Höchst- und Mindestwerte eingegeben haben, klicken Sie auf das Textfeld „Schwellenwert“, um die automatische Berechnung zu aktivieren.
2. Ein gefülltes Array erzeugen

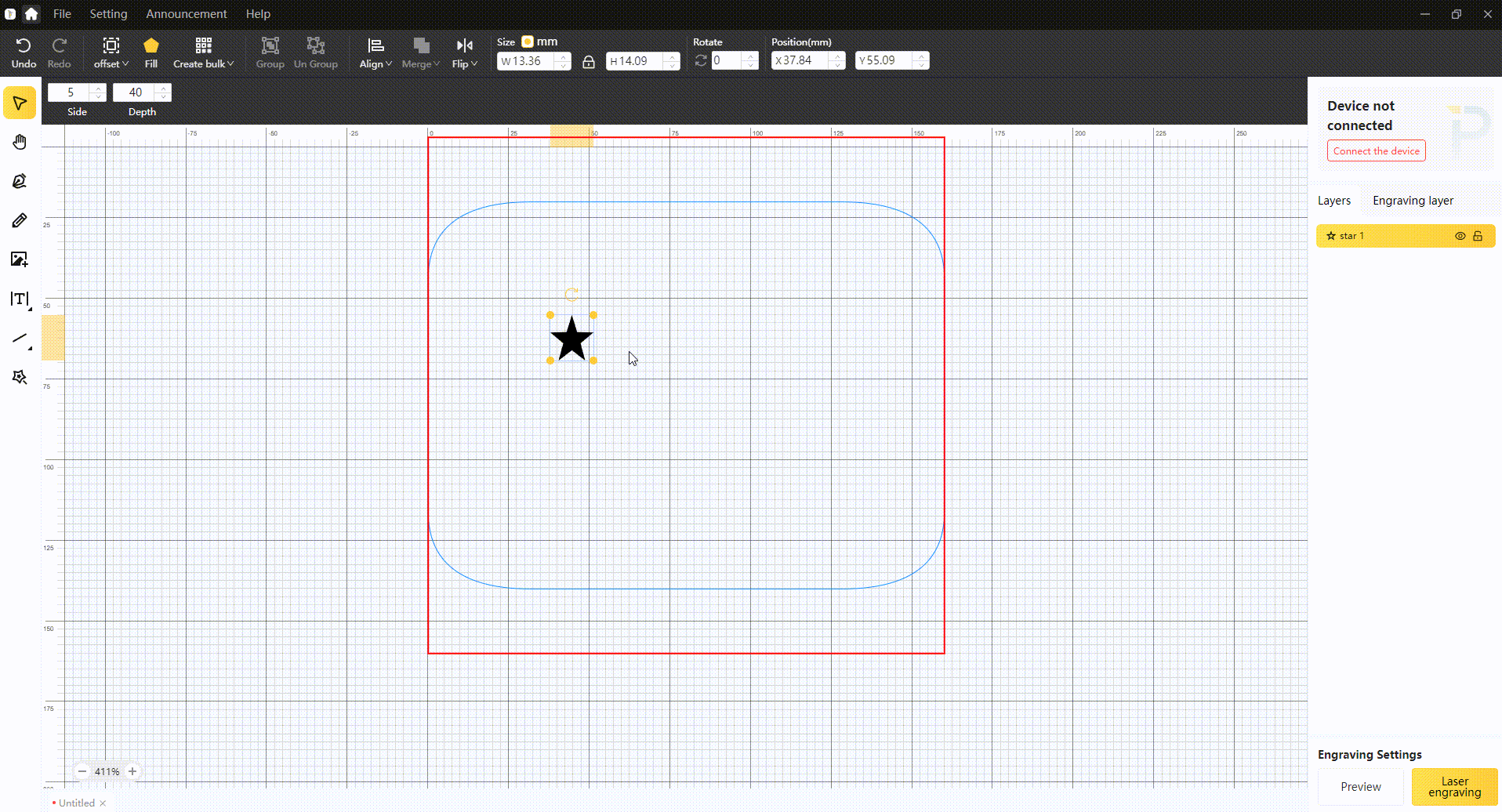

Schritt 1: Erstellen Sie ein gefülltes Muster, indem Sie auf „Linie“ klicken, um eine geometrische Figur zu erstellen, und dann auf „Füllen“.
Schritt 2: Wählen Sie „Ratser“ und wählen Sie „Materialtest-Array“.

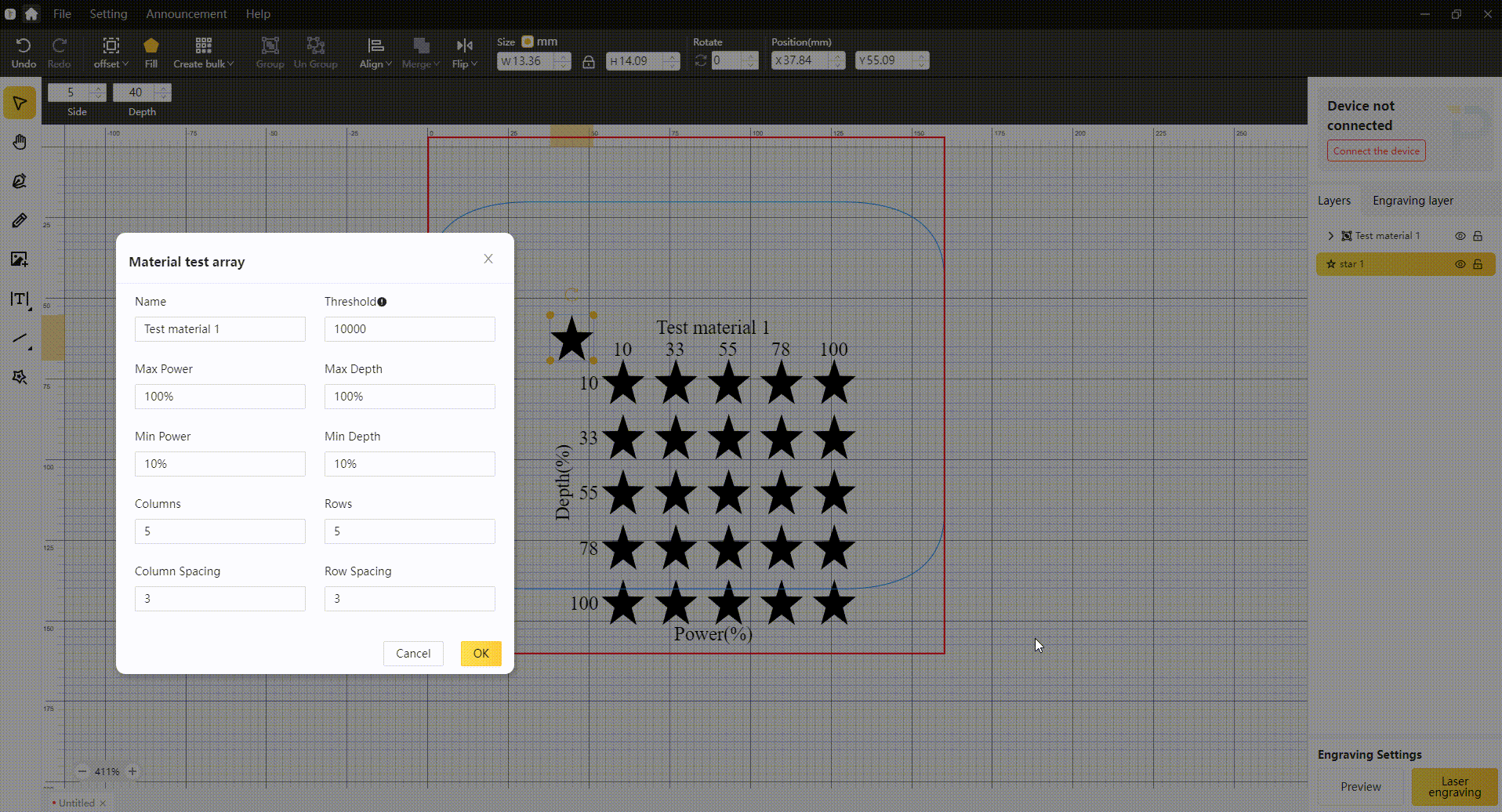

Schritt 3: Geben Sie den Titelnamen, die Maximal- und Minimalwerte für Leistung und Tiefe, die Anzahl der Zeilen und Spalten sowie die Werte für die Abstände ein. Klicken Sie auf „OK“, um das Array zu erstellen.
1. Wenn Sie auf „Abbrechen“ oder „Schließen“ klicken, werden die eingegebenen Werte gelöscht und die Arrayerstellung wird beendet.
2. Nachdem Sie die Maximal- und Minimalwerte eingegeben haben, müssen Sie auf das Textfeld „Schwellenwert“ klicken, um die automatische Berechnung zu aktivieren.
3. Erstellung eines Bildarray

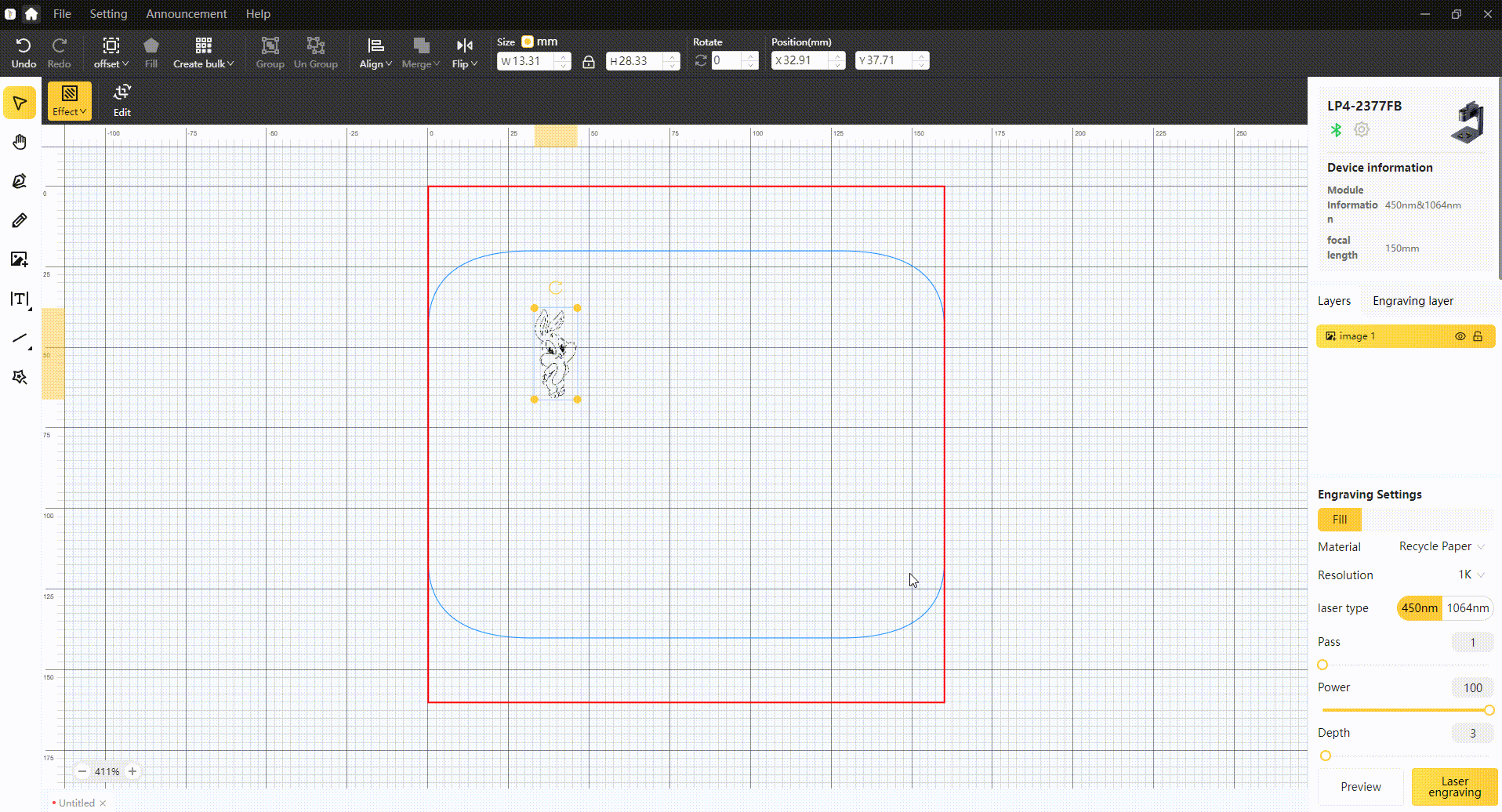

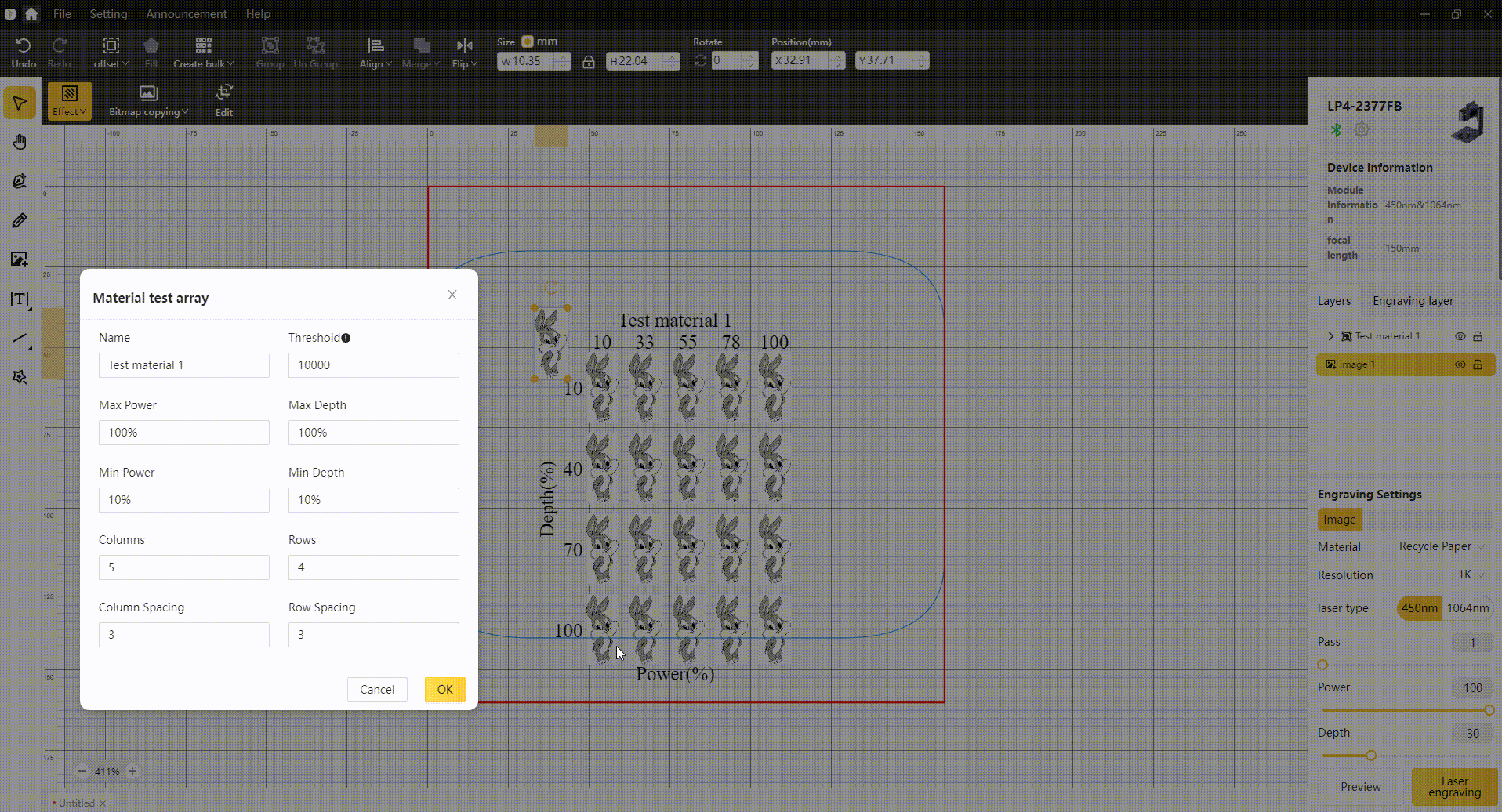

Schritt 1: Importieren Sie das Bild (wählen Sie ein relativ einfaches Bild, um die Bedienung zu erleichtern), wählen Sie dann „Raster und klicken Sie auf „Materialtest-Array
Wählen Sie den Dither-Effekt für das importierte Bild, oder die Werte des ausgefüllten Typs werden standardmäßig generiert.
Schritt 2: Geben Sie den Titelnamen, die Maximal- und Minimalwerte für Leistung und Tiefe, die Anzahl der Zeilen und Spalten sowie die Werte für die Abstände ein. Klicken Sie auf „OK“, um das Array zu erstellen.
1. Wenn Sie auf „Abbrechen“ oder „Schließen“ klicken, werden die eingegebenen Werte gelöscht und die Erstellung des Testfelds wird beendet.
2. Nach der Eingabe der Höchst- und Mindestwerte klicken Sie auf das Textfeld „Schwellenwert“, um die automatische Berechnung zu aktivieren.
