Der LP4 basiert auf fortschrittlicher Galvanometer-Lasertechnologie. Der erzeugte Laserstrahl wird über ein Spiegelsystem abgelenkt und präzise auf das zu bearbeitende Material fokussiert. Der effektive Gravurbereich wird durch mehrere Faktoren bestimmt, insbesondere durch die maximale Auslenkung des Galvanometers, die Laserleistung sowie die Brennweite der F-Theta-Linse.
1. Arbeitsbereich des LP4
Die folgenden Abschnitte erläutern den Arbeitsbereich des LP4 und vermitteln ein anschauliches Verständnis der zugrunde liegenden Parameter.
1.1 Mechanischer Scanbereich
Vereinfacht ausgedrückt wird ein elektrisches Signal im Lasermodul in einen Laserstrahl umgewandelt. Das Galvanometer lenkt diesen Strahl über Spiegel in definierten Winkeln auf die Arbeitsfläche.

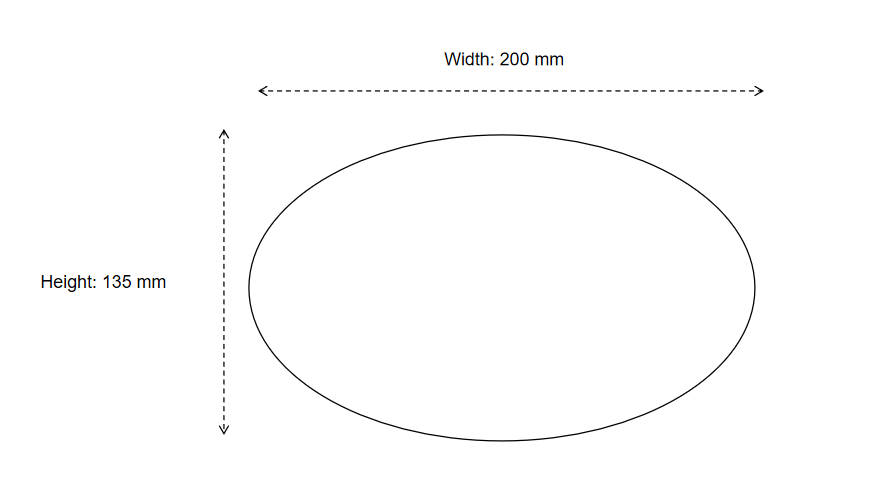

Der maximale mechanische Scanbereich beträgt etwa 200 mm in der Breite und 135 mm in der Höhe und ergibt eine elliptische Fläche (siehe Abbildung unten).
1.2 Theoretischer Gravurbereich
Aufgrund physikalischer und optischer Einschränkungen kann der vollständige mechanische Scanbereich (200 mm × 135 mm, elliptisch) nicht vollständig für hochwertige Gravuren genutzt werden.
Daher wurde ein optimaler Gravurbereich von 160 mm × 120 mm (rechteckig) definiert. Innerhalb dieses Bereichs wird die beste Gravurqualität erreicht, während die Randbereiche geringfügige Qualitätsverluste aufweisen können.
1.3 Effektiver Gravurbereich

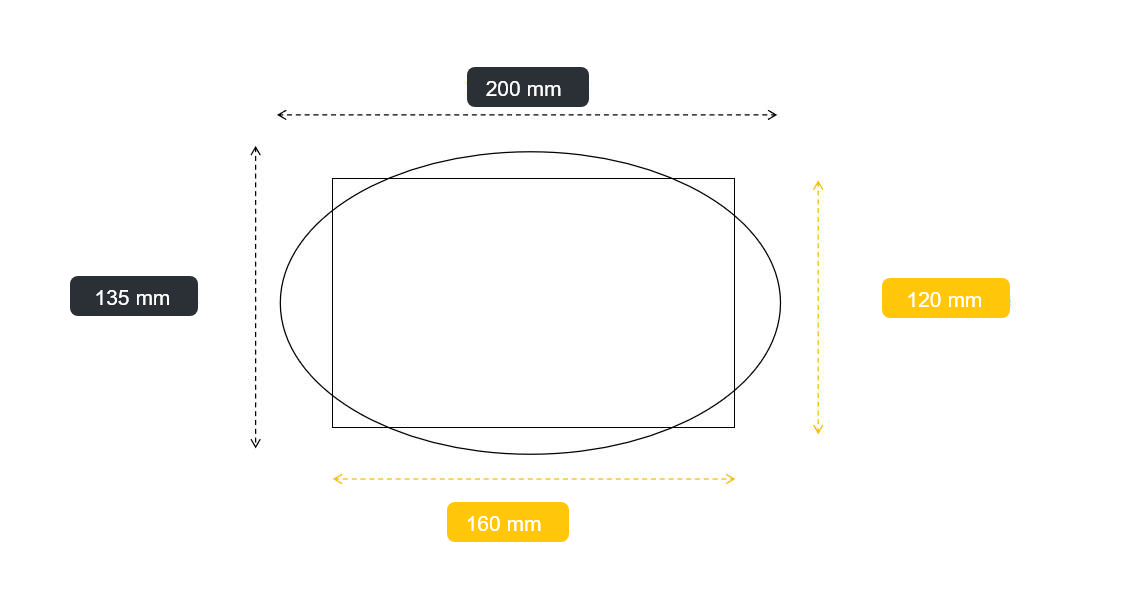

Der effektive Gravurbereich ergibt sich aus der Überlappung des mechanischen Scanbereichs (elliptisch) und des optimalen rechteckigen Arbeitsbereichs.
1.4 Arbeitsbereich in der Software
In der Software werden folgende Arbeitsbereiche dargestellt:
Roter Rahmen: 160 mm × 160 mm
Blauer Rahmen: 160 mm × 120 mm (abgerundetes Rechteck)
Für optimale Gravurergebnisse empfehlen wir, innerhalb des blauen Rahmens zu arbeiten. Der gelbe Bereich kennzeichnet den effektiven Gravurbereich. Die Ecken des gelben Bereichs sollten vermieden werden, da es dort zu Positionsabweichungen oder geringerer Gravurintensität kommen kann.
2. Praktische Verifizierung des Gravurbereichs
In diesem Abschnitt werden die Ergebnisse von Praxistests zur Überprüfung des tatsächlichen Gravurbereichs des LP4 dargestellt.

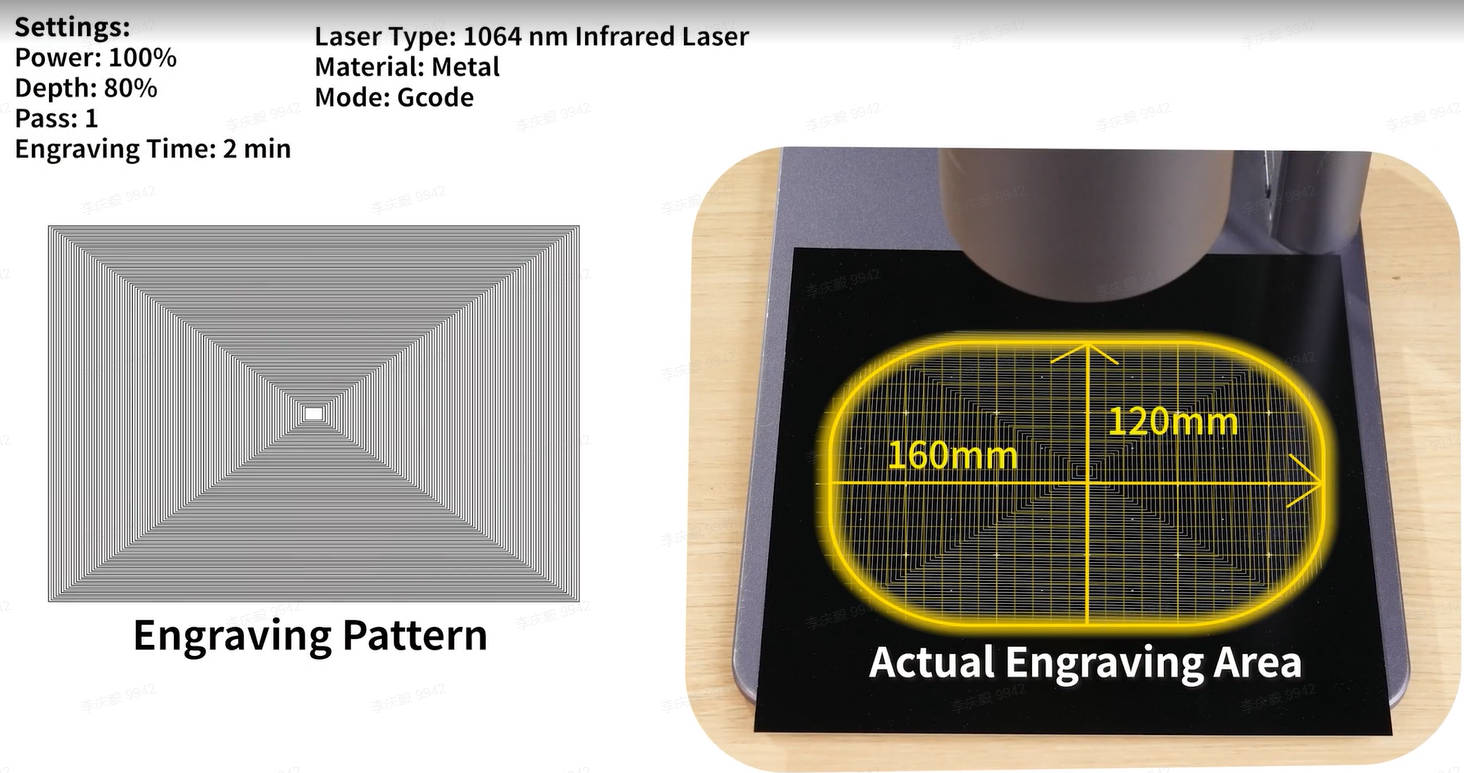

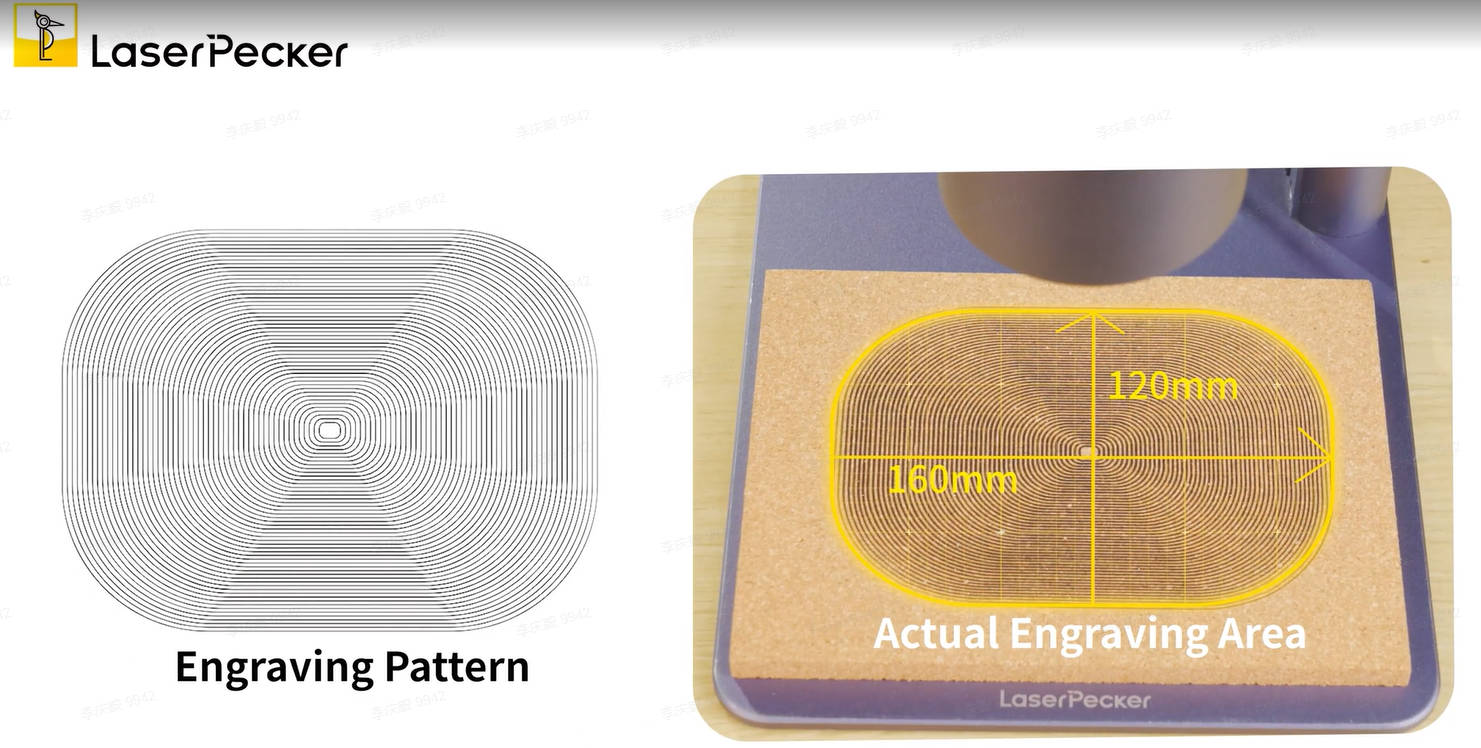

2.1 Elliptische Gravur
Die folgende Abbildung zeigt die maximale Gravurfläche bei Nutzung des vollständigen mechanischen Scanbereichs.
2.2 Quadratische Gravur
Die quadratische Gravur verdeutlicht den nutzbaren Bereich unter optimalen Bedingungen.

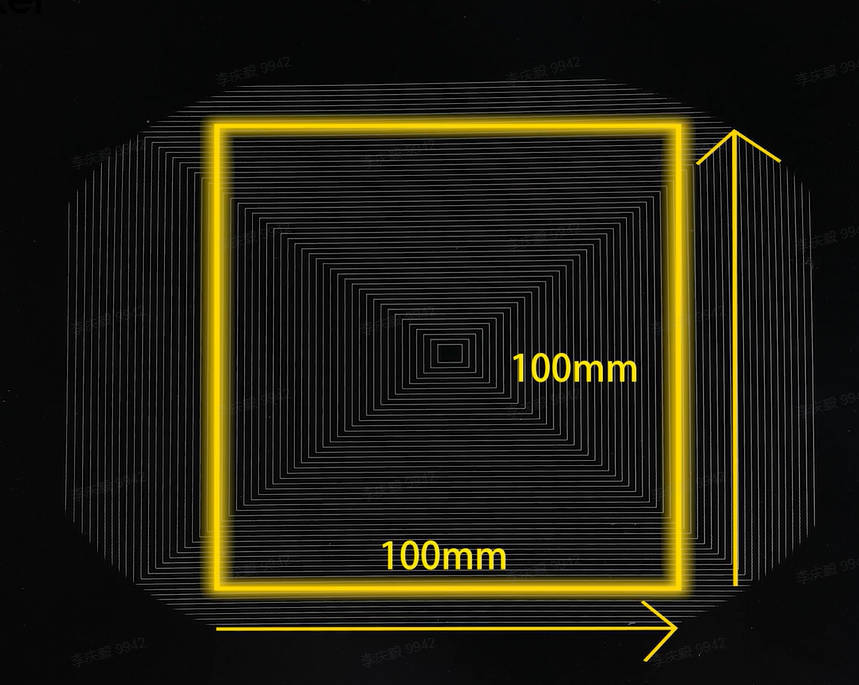

Maximal nutzbare quadratische Fläche

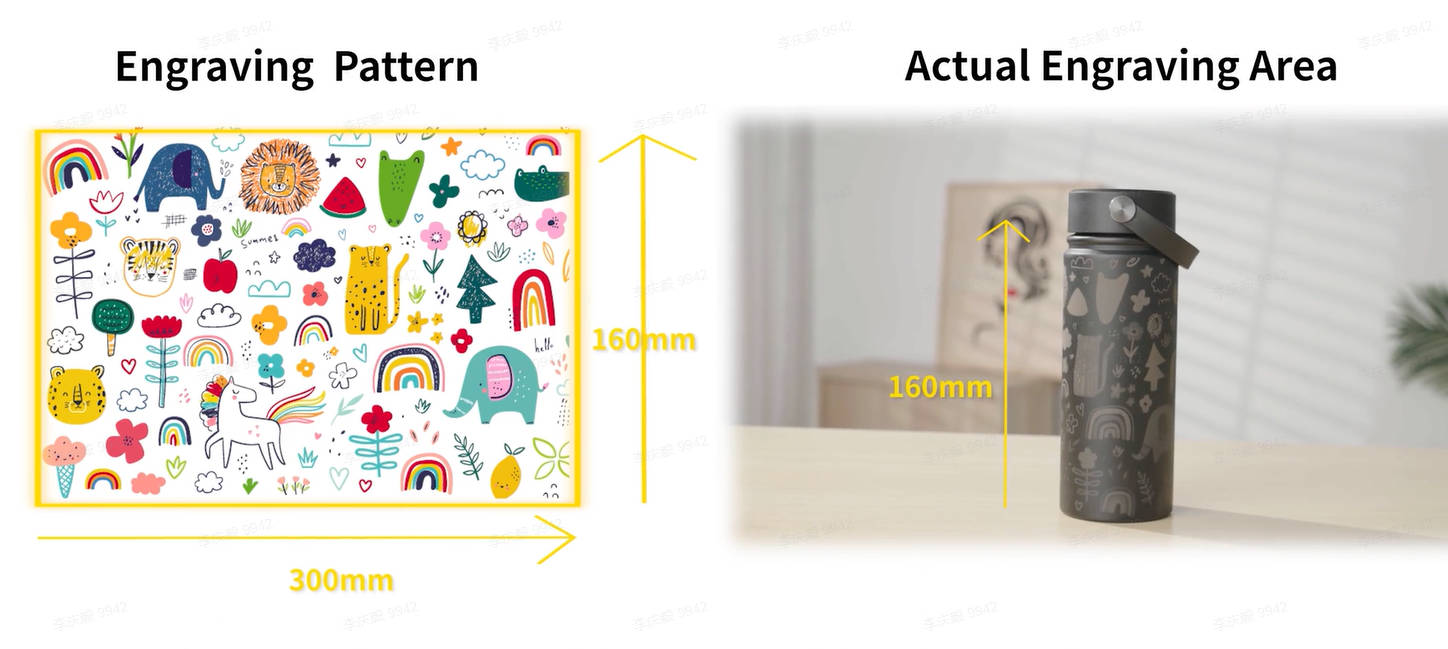

2.3 Gravur mit Rotationserweiterung
Bei Verwendung der Rotationserweiterung wird der Gravurbereich auf zylindrische Objekte übertragen. Die folgende Abbildung zeigt ein entsprechendes Testergebnis.

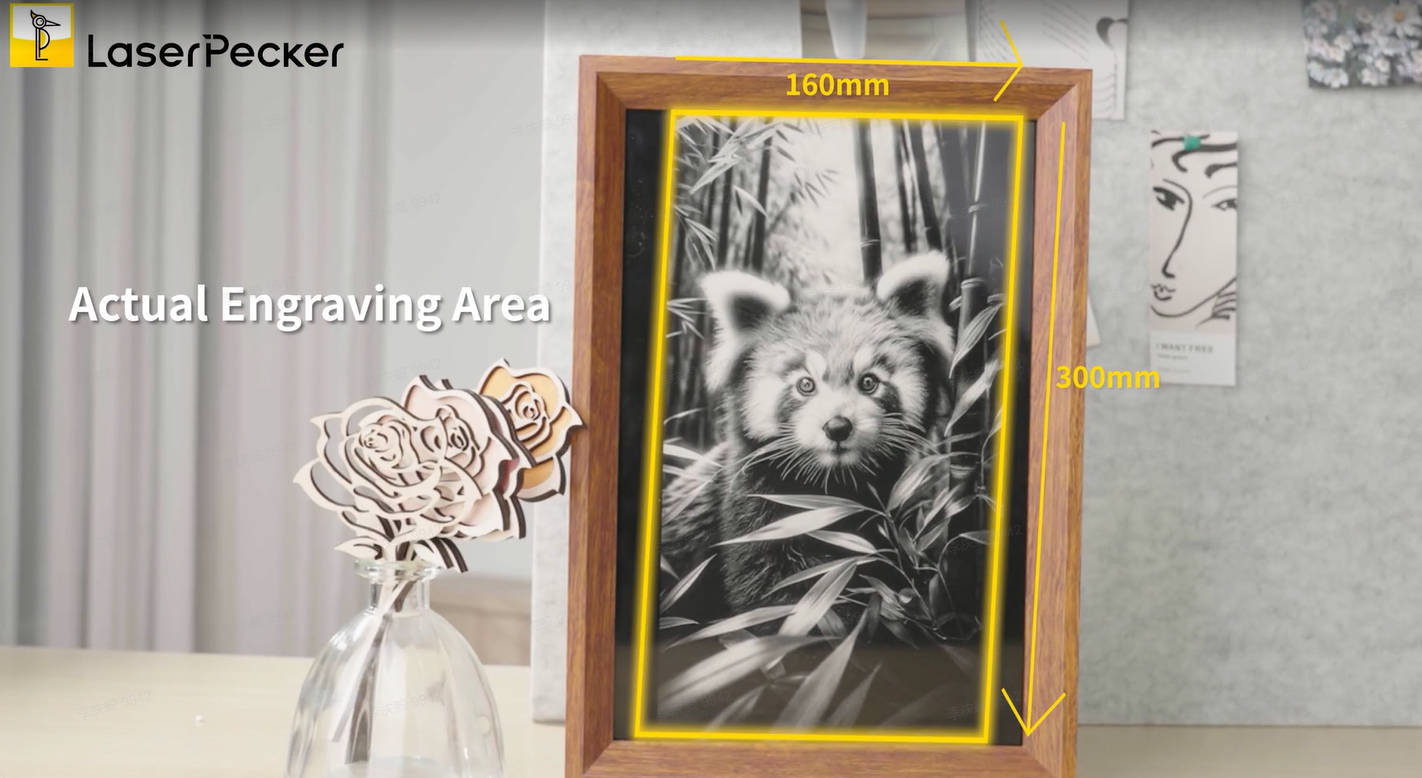

2.4 Gravur mit Schiebeerweiterung
Die Schiebeerweiterung ermöglicht eine Erweiterung des Gravurbereichs entlang einer Achse. Das folgende Beispiel zeigt die praktische Anwendung.
Erfahren Sie mehr über den effektiven Arbeitsbereich des LP4 im folgenden Video:
