Führen Sie Ihre erste Lasergravur mit dem LaserPecker LP4 und der konischen Schutzabdeckung anhand der folgenden Schritt-für-Schritt-Anleitung durch.

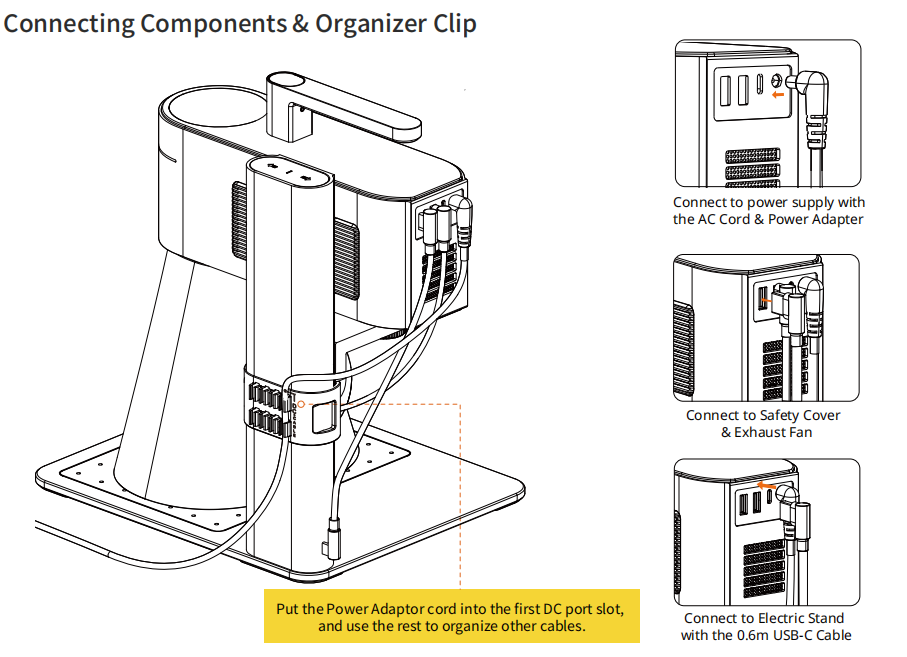

Schritt 1: Kabelverbindung
Wenn Sie die konische Schutzabdeckung verwenden, gehen Sie wie folgt vor, um das Gerät mit der LDS-App, der LDS-Software oder LightBurn zu verbinden:
Verwenden Sie ausschließlich ein 24-V-Netzteil zur Stromversorgung des Geräts.
Befestigen Sie die magnetische konische Schutzabdeckung an der Lasereinheit. Schließen Sie anschließend das Abluftgebläse, den elektrischen Standfuß sowie das Netzteil an die entsprechenden Anschlüsse auf der Rückseite an.
Schalten Sie das Gerät ein und stellen Sie die Verbindung zur LDS-App, zur LDS-Software oder zu LightBurn her.

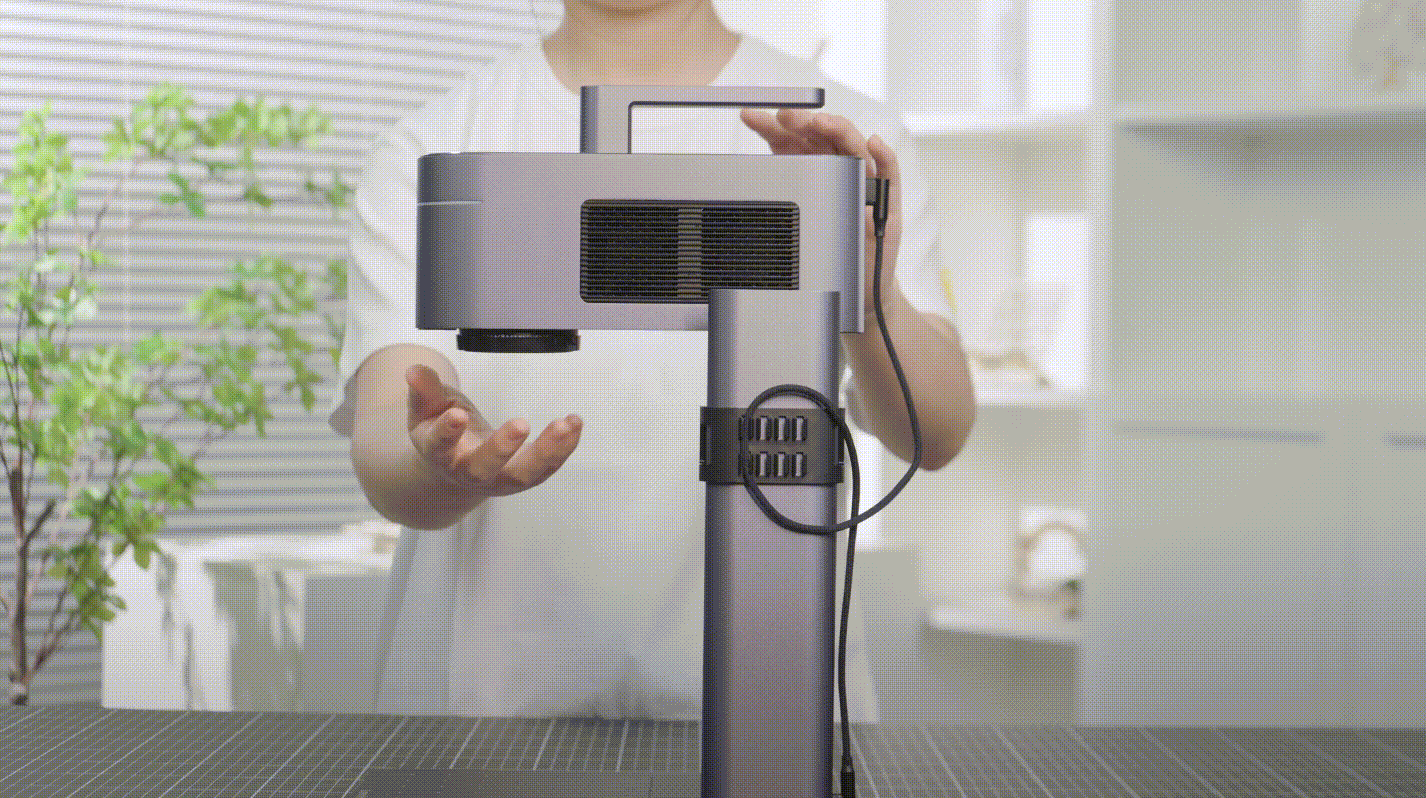

Entfernen Sie vor der Verwendung die Schutzkappe der Linse.
Schritt 2: Fokussierung

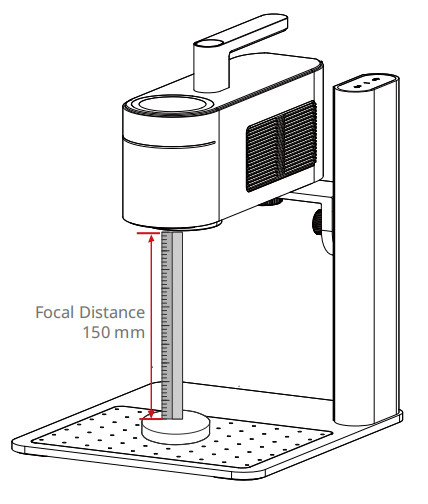

Methode 1: Manuelle Fokussierung mit Lineal
Die Brennweite des LP4 beträgt 150 mm. Der Abstand wird vom unteren Rand der Linse bis zur Oberfläche des Materials gemessen.
Stellen Sie die Höhe ein, indem Sie die Lasereinheit über die Tasten am elektrischen Standfuß oder im Vorschau-Modus der LDS-App, LDS-Software oder LightBurn anheben oder absenken.
Berühren oder zerkratzen Sie die Linse nicht.

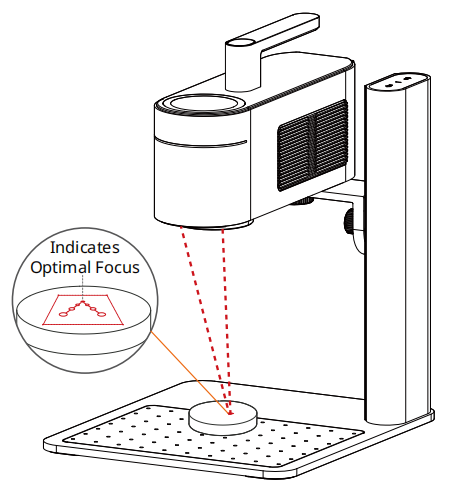

Methode 2: Fokussierung mit „Rotes Licht immer an“
Öffnen Sie die Geräteeinstellungen ⚙️ in der LDS-App oder LDS-Software und aktivieren Sie die Funktion „Rotes Licht immer an“.
Stellen Sie die Höhe über den elektrischen Standfuß oder im Vorschau-Modus ein. Die Fokussierung ist korrekt, wenn die beiden roten Lichtpunkte auf der Materialoberfläche zu einem Punkt zusammenfallen.
Schritt 3: Vorschau
LDS-Software
Positionieren Sie das Material mittig auf der Grundplatte und stellen Sie die Fokussierung wie zuvor beschrieben ein.

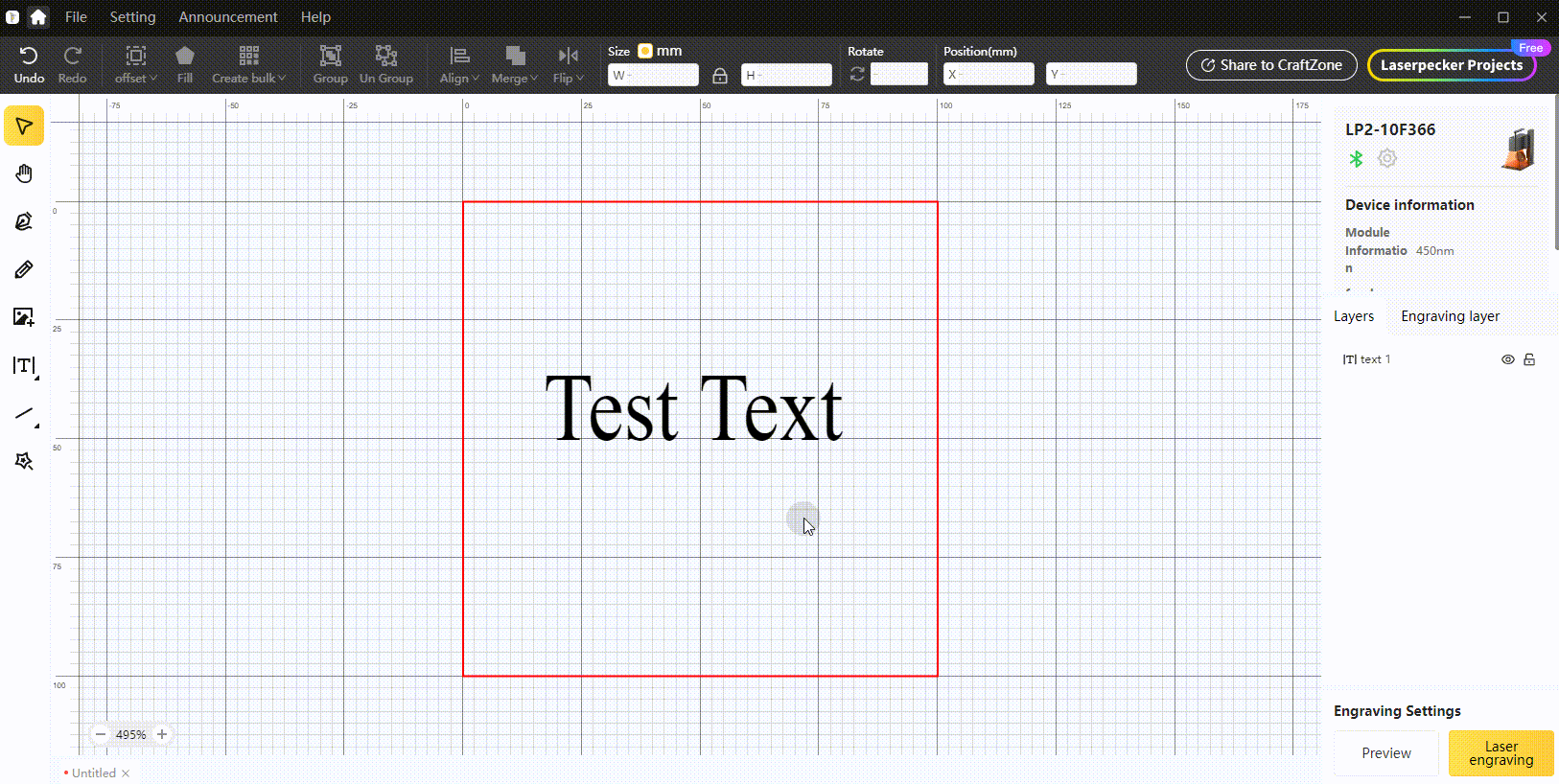

Wählen Sie im Vorschau-Modus das Objekt (Bild, Text oder Form) aus, um die Gravurposition anzupassen:
- Tastatur: Verwenden Sie die Pfeiltasten zur Feinpositionierung.
- Koordinaten: Geben Sie die Werte für X- und Y-Achse im Feld „Position“ ein.
- Manuell: Ziehen Sie das Objekt an die gewünschte Stelle.

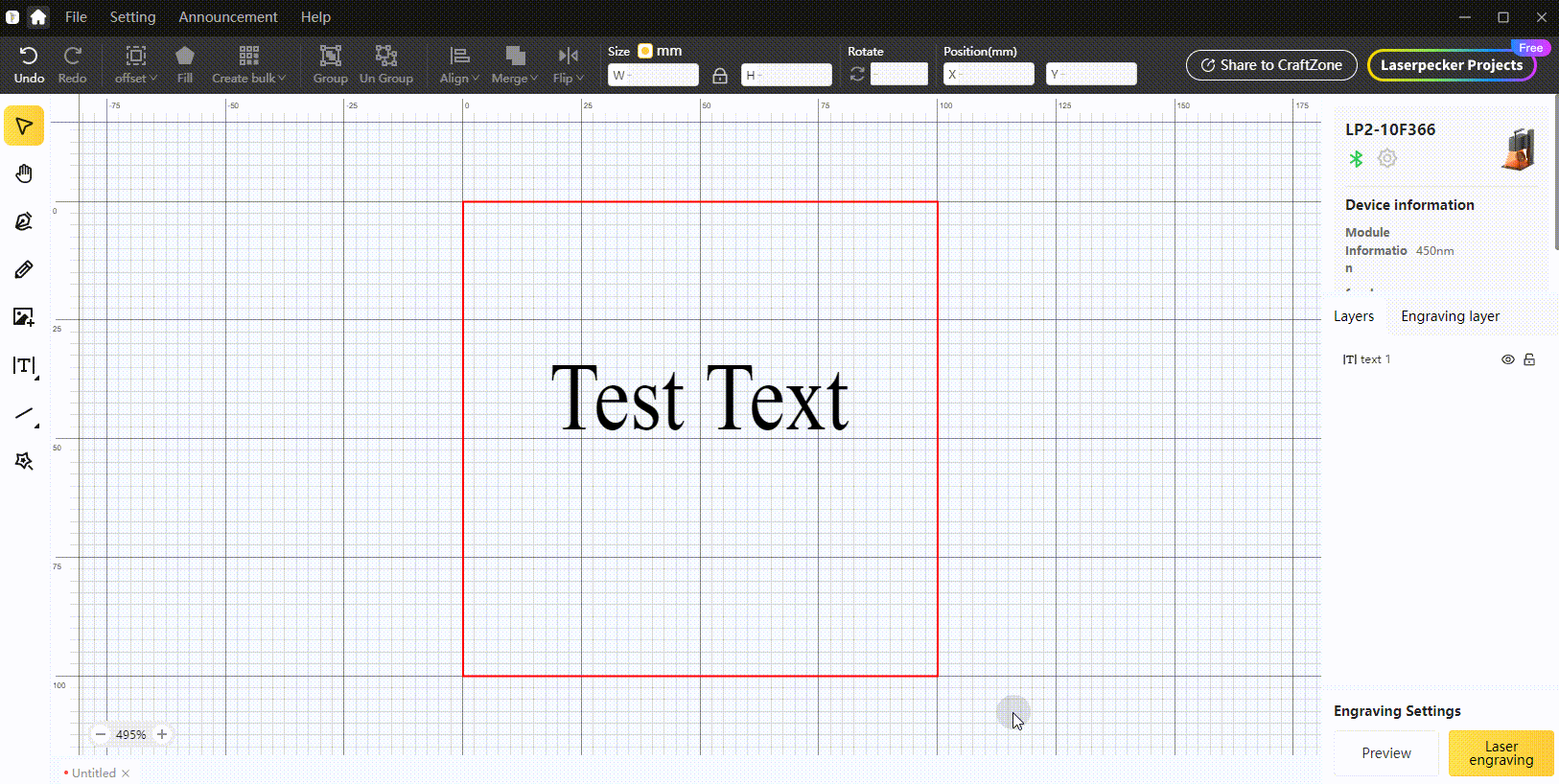

Zur Anpassung der Größe:
- Geben Sie die gewünschten Maße im Feld „Größe“ ein.
- Ziehen Sie einen der markierten Eckpunkte, um die Größe manuell zu ändern.
LDS-App
Fügen Sie über die Menüleiste am unteren Bildschirmrand ein Objekt hinzu (Bild, Text, Form oder Clipart).
Wählen Sie das Objekt aus und tippen Sie auf „Vorschau“, um die Position zu überprüfen.

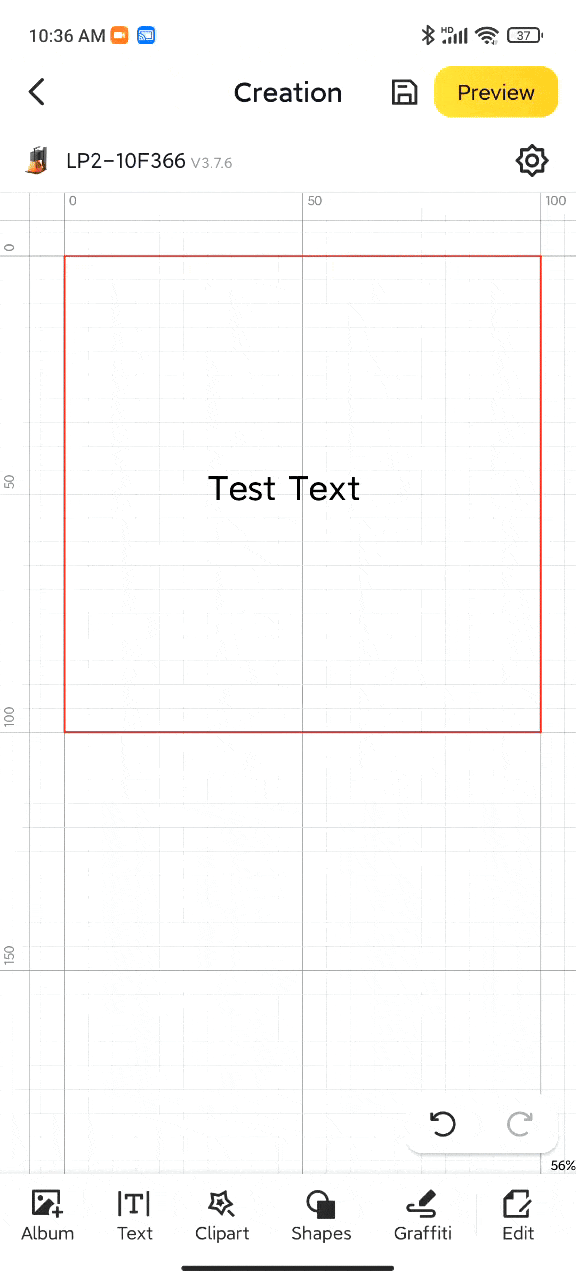

Zur Positionsanpassung:
- Koordinaten: Geben Sie X- und Y-Werte im Feld „Position“ ein.
- Feinsteuerung: Tippen Sie auf das
Symbol und verwenden Sie die Pfeiltasten im Popup.
- Manuell: Ziehen Sie das Objekt direkt auf die gewünschte Position.

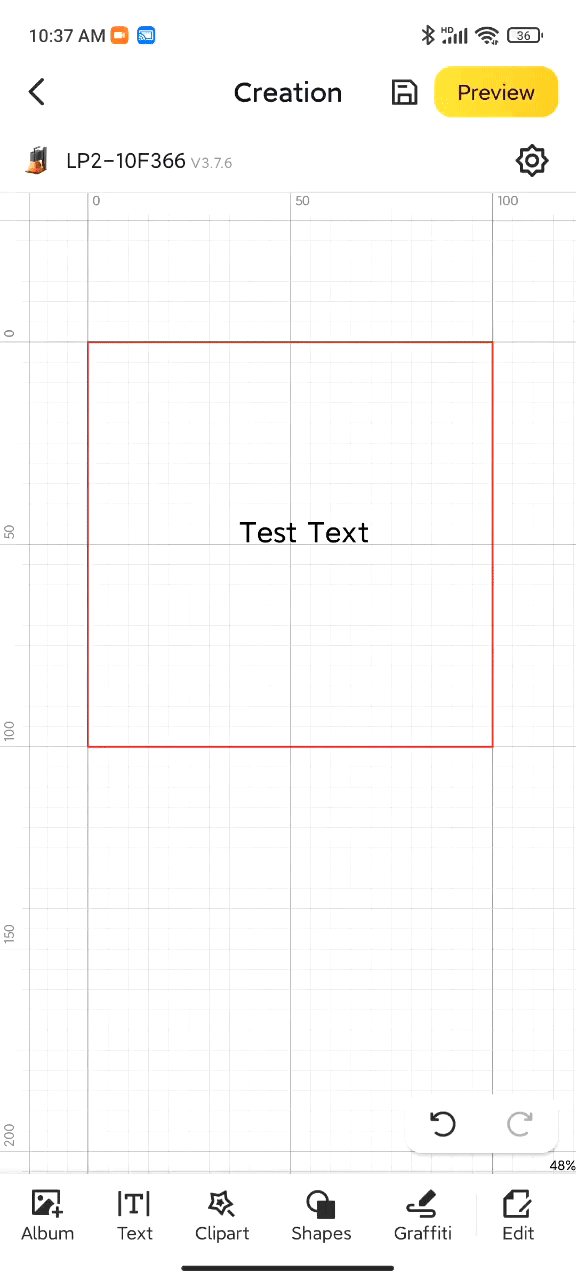

Zur Größenanpassung:
- Geben Sie Breite und Höhe im Menü „Bearbeiten“ ein.
- Klicken Sie auf das
Symbol, um das Seitenverhältnis zu entsperren.
- Ziehen Sie die markierten Ecken zur manuellen Anpassung.
(1) Die Materialvoreinstellungen dienen nur als Referenz. Testen Sie die Parameter immer am jeweiligen Material.
(2) Für optimale Ergebnisse positionieren Sie das Motiv mittig unter der Lasereinheit.
Schritt 4: Gravur

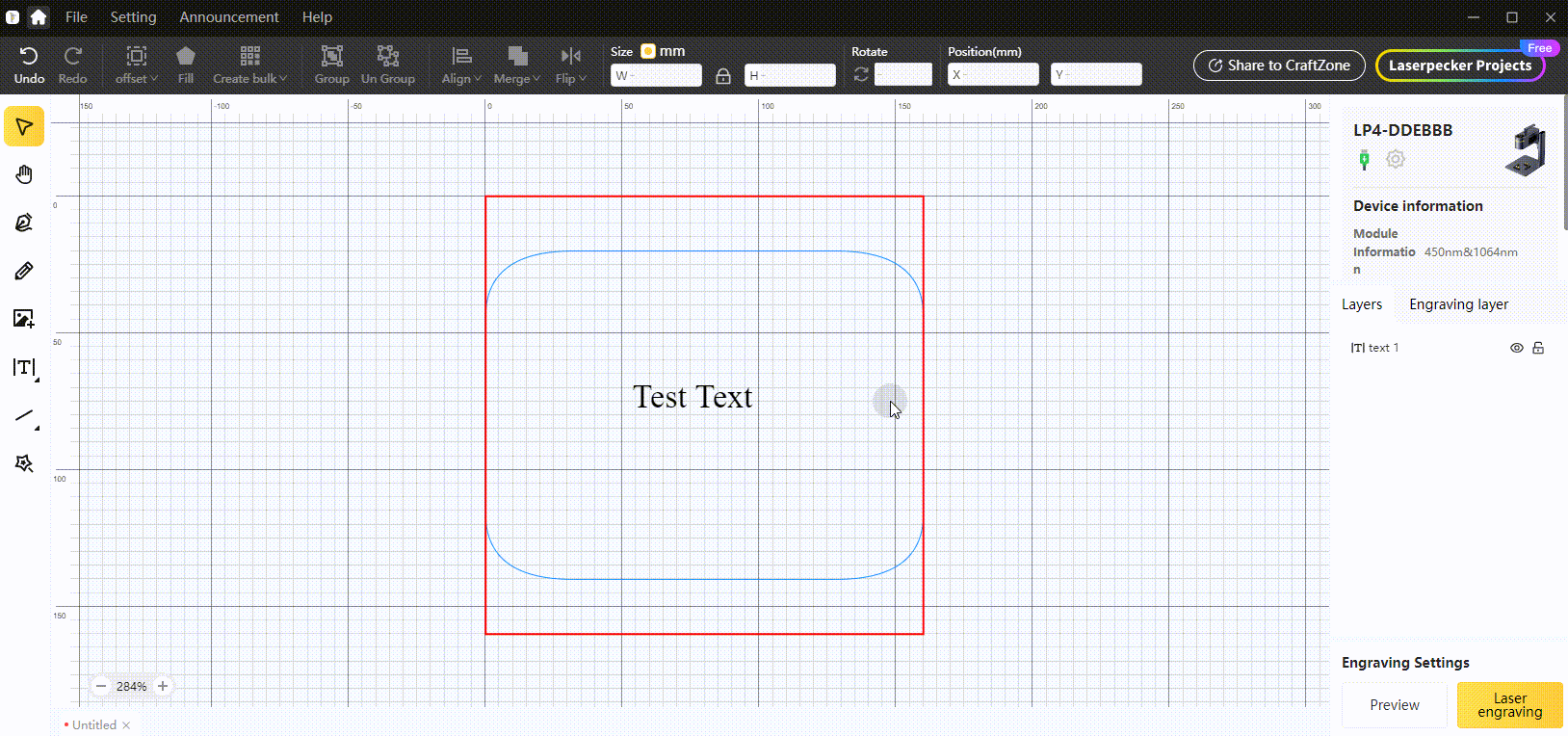

LDS-Software
Wählen Sie die Gravurparameter sowie die Laserquelle in der Benutzeroberfläche aus.
Die Materialvoreinstellungen sind Richtwerte. Passen Sie die Parameter je nach Material an und testen Sie diese vorab.
Stellen Sie sicher, dass die Arbeitsumgebung sicher ist, und starten Sie anschließend die Gravur.
Stellen Sie während des Betriebs eine stabile Stromversorgung sicher.

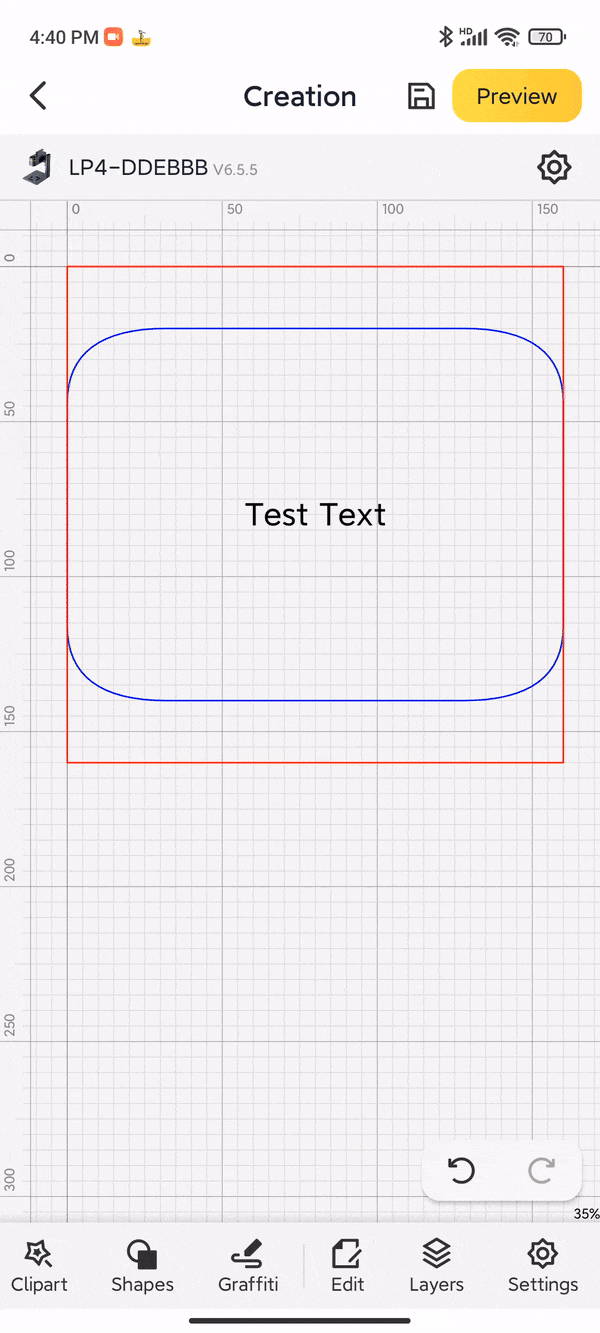

LDS-App
Tippen Sie auf „Vorschau“, überprüfen Sie die Einstellungen und wählen Sie anschließend „Weiter“.
Geben Sie optional einen Dateinamen ein, wählen Sie die gewünschte Auflösung (1K / 2K / 4K / 8K) und tippen Sie auf „Datei senden“.
Wählen Sie eine Materialvoreinstellung oder definieren Sie die Parameter manuell (Leistung, Geschwindigkeit, Durchgänge) und legen Sie die Laserquelle fest.
Überprüfen Sie die Sicherheit der Umgebung und starten Sie anschließend die Gravur.
