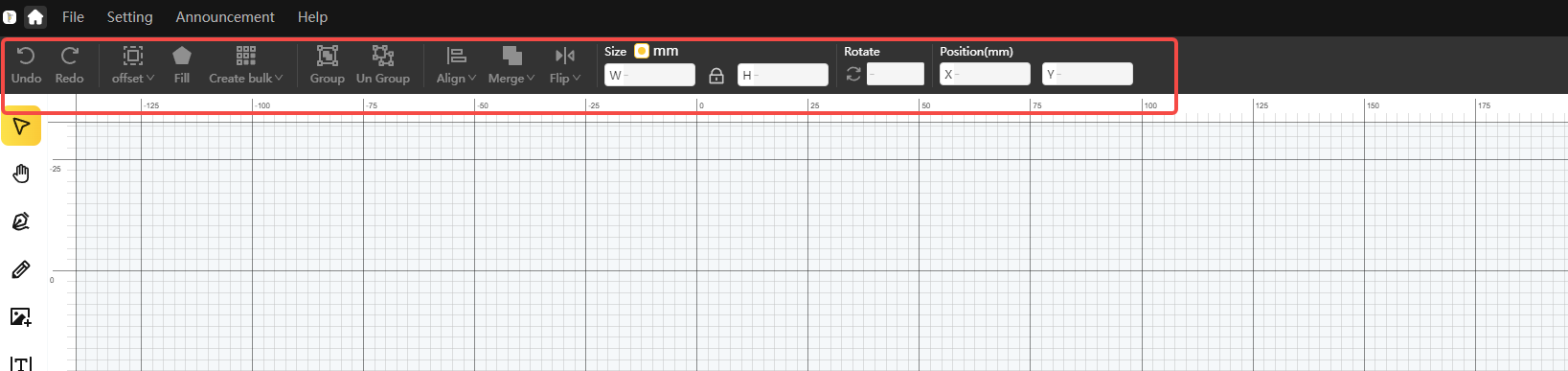

Die Bearbeitungsleiste des LaserPecker Design Space (LDS) erscheint unterhalb der Menüleiste am oberen Rand des Arbeitsbereichs. Sie enthält Werkzeugoptionen für die Bearbeitung von Größe, Ausrichtung, Versatz, Ausrichtung und anderen Funktionen der Objekte im Arbeitsbereich.
Rückgängig machen / Wiederherstellen
Rückgängig machen: Wenn der Benutzer einen Fehler macht oder versehentlich etwas löscht, können Sie mit dieser Schaltfläche zum vorherigen Vorgang zurückkehren.
Wiederherstellen: Im Gegensatz zum Rückgängigmachen können Sie mit dieser Schaltfläche zum vorherigen Schritt des Rückgängigmachens zurückkehren, wenn zu viele Schritte rückgängig gemacht wurden.

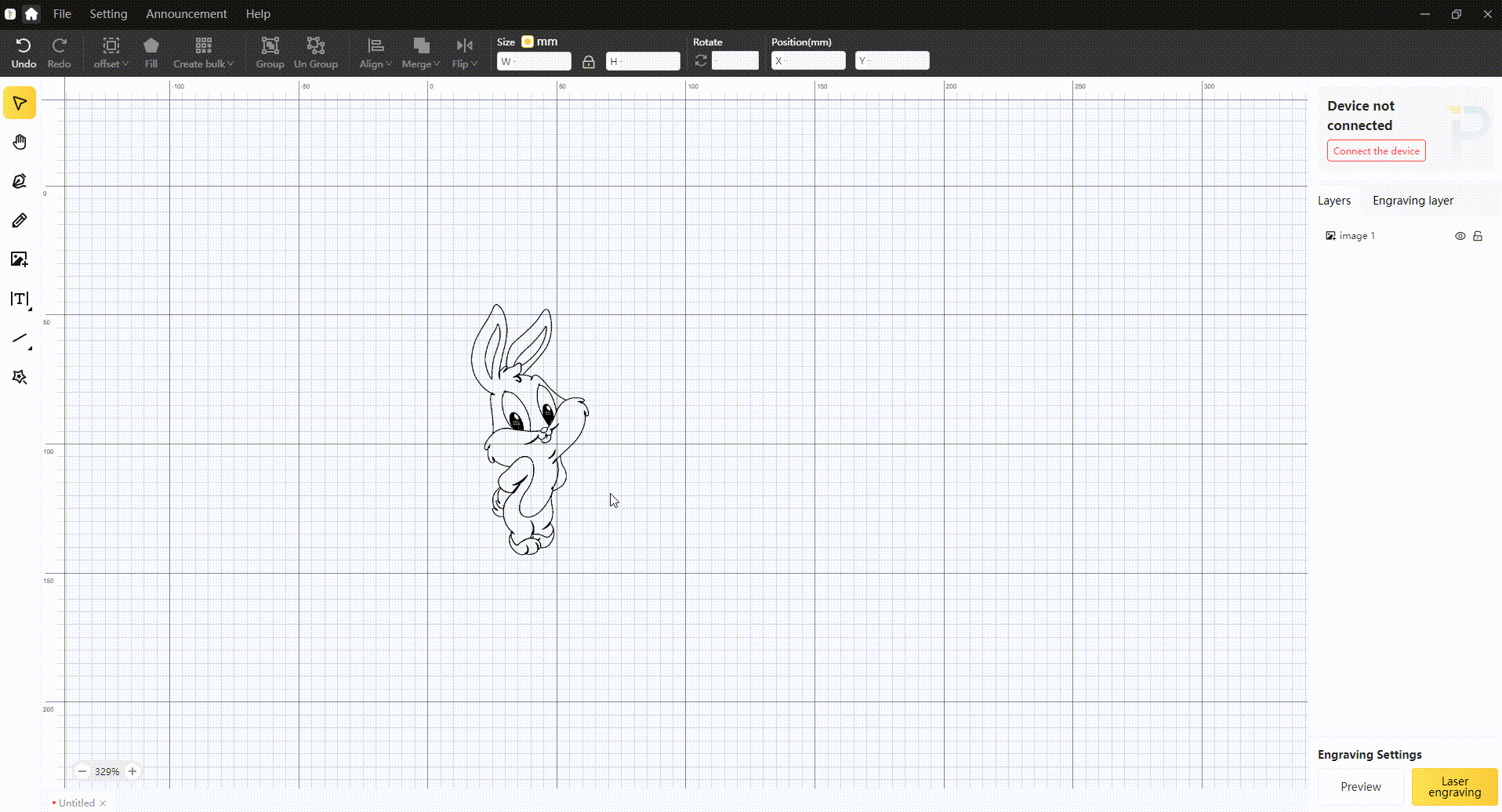

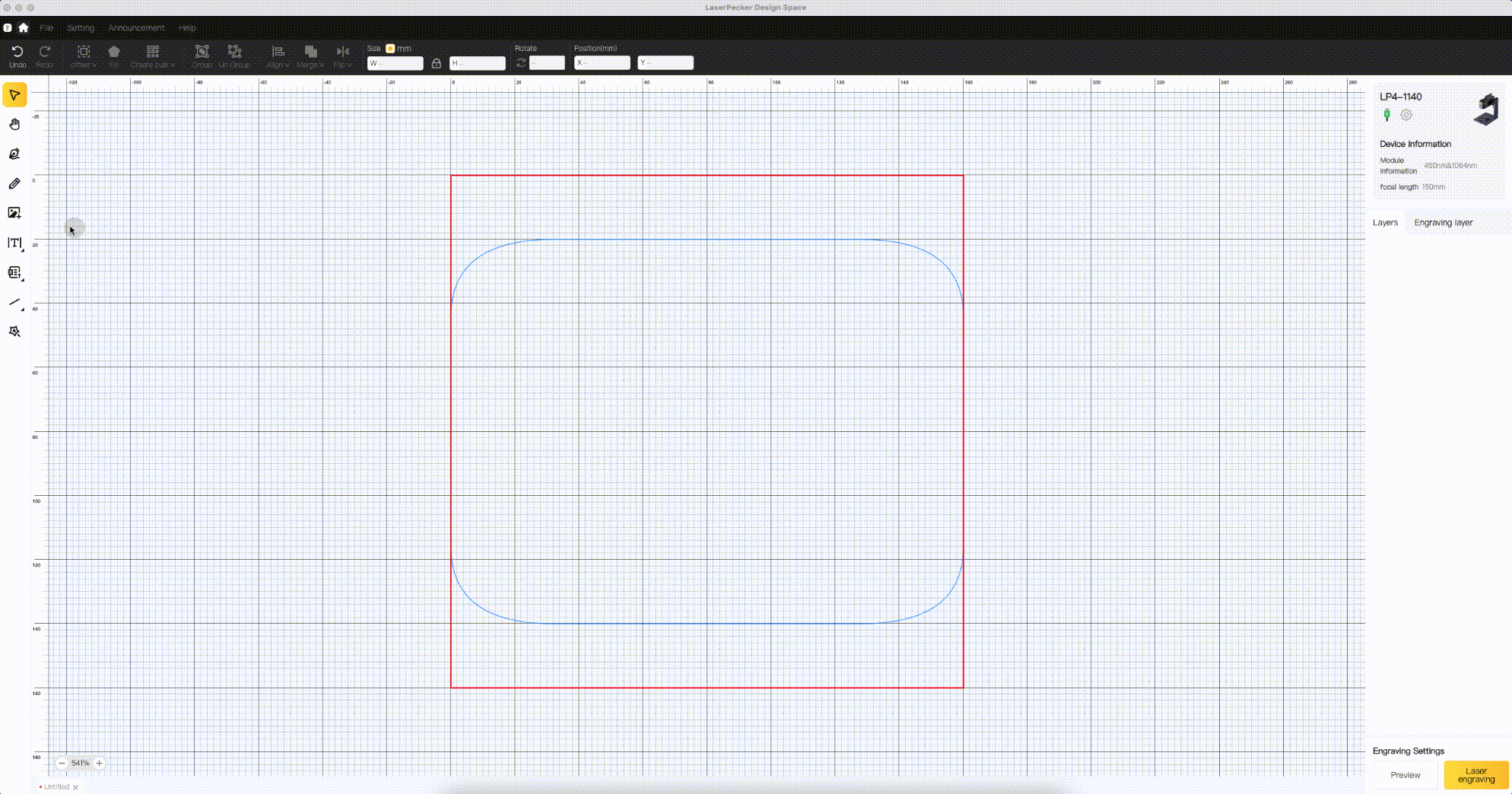

Versatz
Diese Funktion fügt einen Umriss der Form des Objekts in einem bestimmten Abstand hinzu. Der Wert „Versatzabstand“ in mm kann mit dem Schieberegler oder durch Eingabe einer Zahl in das Textfeld angepasst werden.

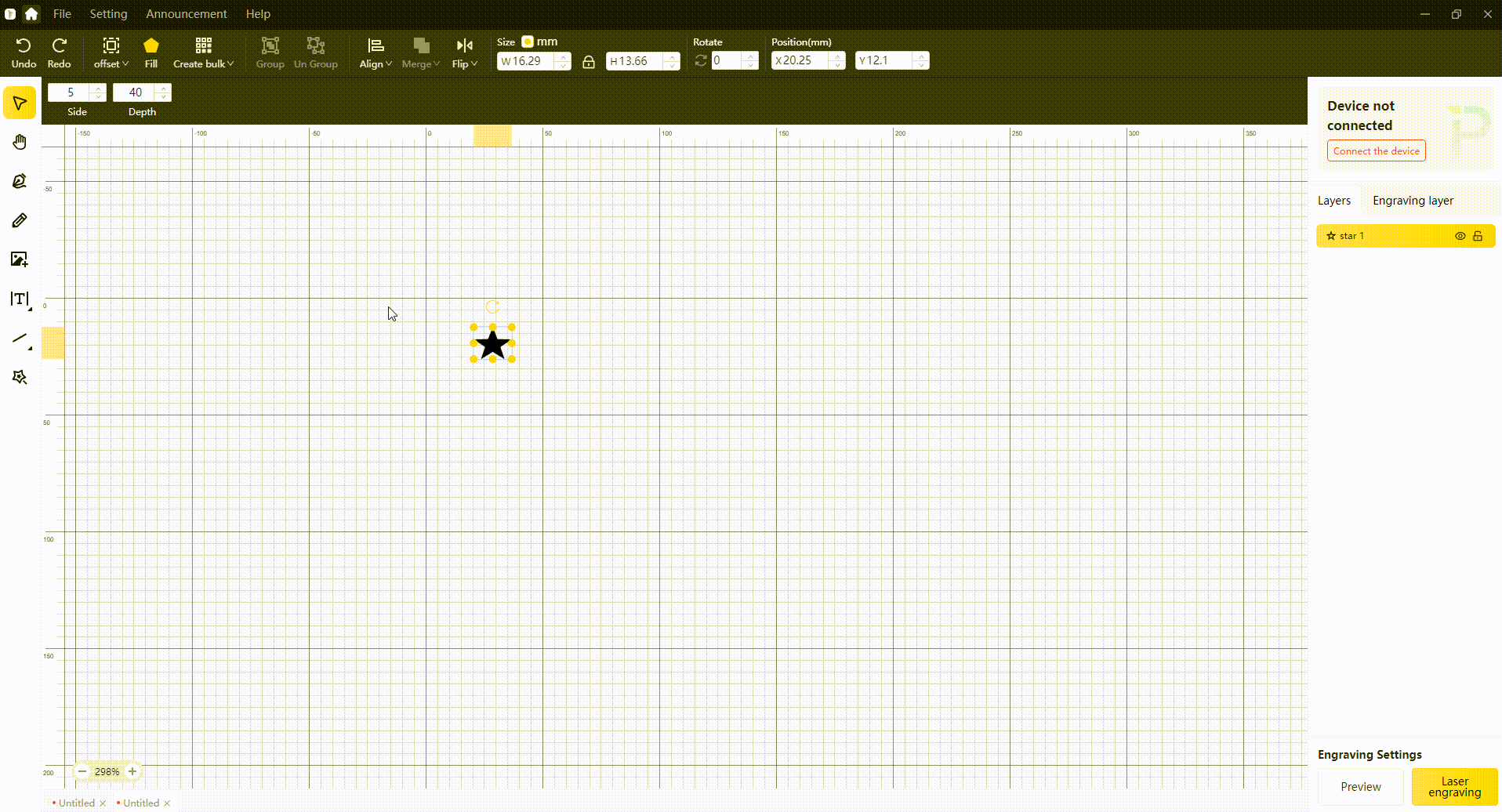

Füllen
Die Funktion füllt einen Umriss aus und erzeugt ein Schwarz-Weiß-Bild. Klicken Sie erneut auf „Füllen“, um die Aktion rückgängig zu machen.

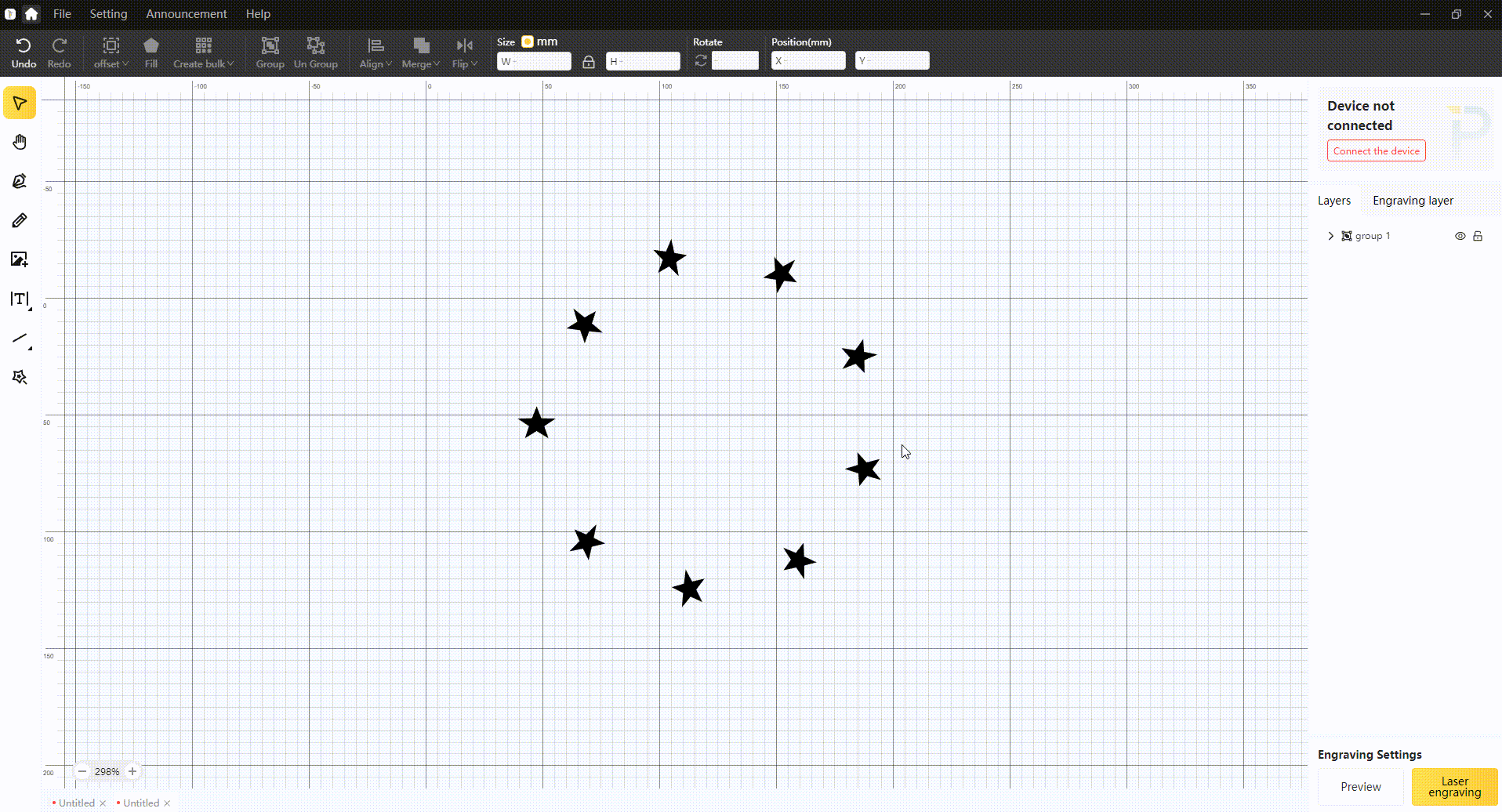

Raster
Diese Funktion erzeugt Kopien in Serie, entweder in einer Gitteranordnung, einer kreisförmigen Anordnung oder einer Materialtestanordnung.
Gruppieren und Auflösen von Gruppen
Mit der Gruppierung (Strg+G) können Sie mehrere Formen zu einer Einheit zusammenfassen, um sie leichter auswählen und verschieben zu können. Durch das Aufheben der Gruppierung wird eine Gruppe von Objekten in separate Formen aufgeteilt, sodass Sie die einzelnen Teile bearbeiten können.

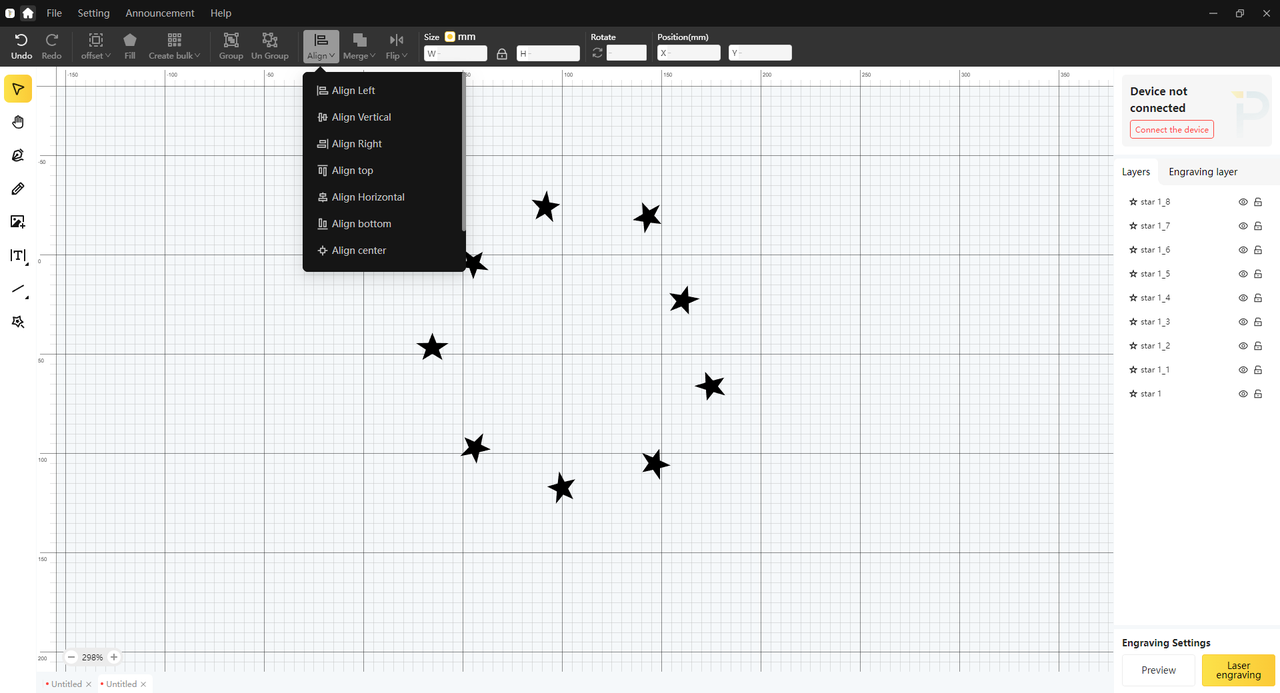

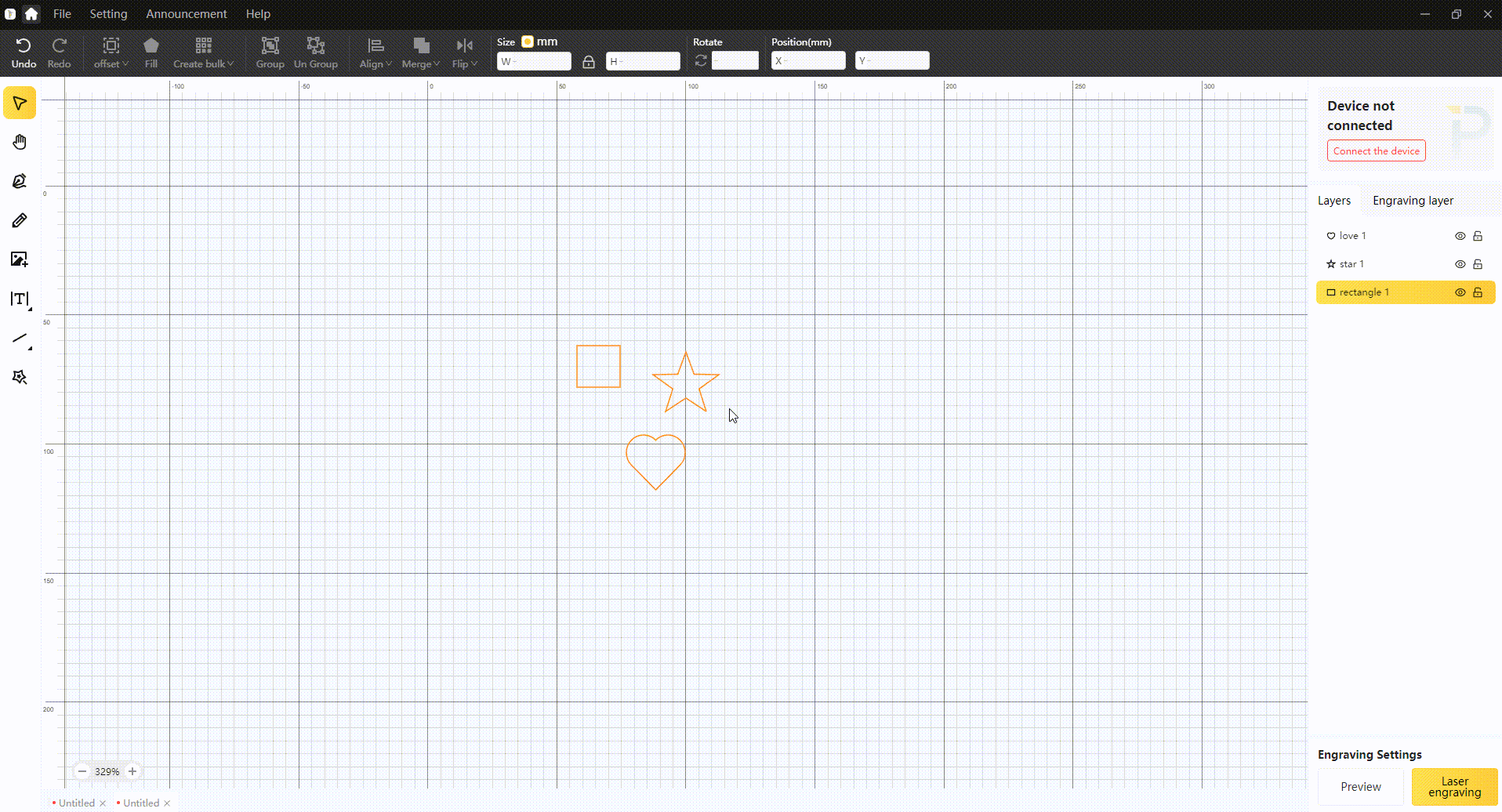

Ausrichten
Mit dieser Funktion können Sie Elemente ausrichten, die ausgerichtet werden sollen. Die Ausrichtungsmethoden sind: linke Ausrichtung, vertikale Ausrichtung, rechte Ausrichtung, obere Ausrichtung, zentrierter Text, untere Ausrichtung, zentrale Ausrichtung, horizontale Ausrichtung und vertikale Ausrichtung.

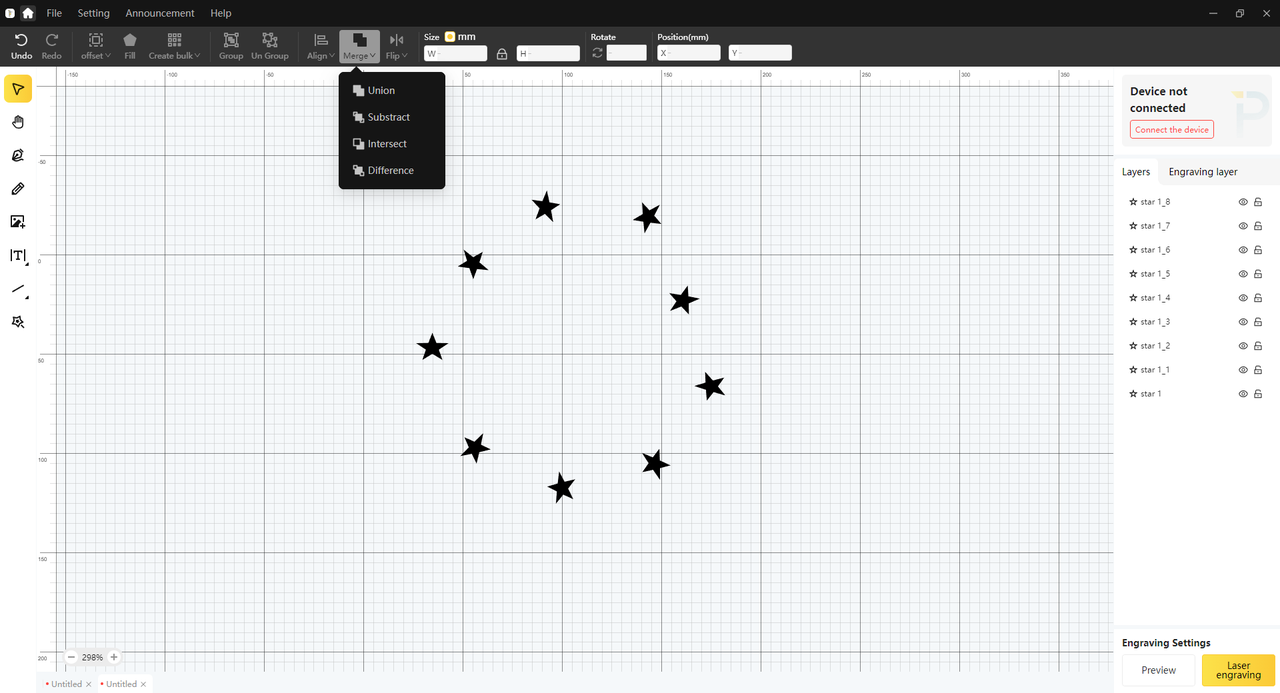

Kombinieren
Die Funktion Kombinieren bietet vier Operationen — Vereinigung, Subtraktion, Schnittmenge und Ausschluss — mit denen Formen zusammengeführt oder neue Formen auf Grundlage ihrer Überlappungsbereiche erstellt werden können.
- Vereinigung: Fasst alle ausgewählten Formen zu einer einzigen Form zusammen. Wenn sich die Formen nicht überlappen, fungiert der Vorgang als Gruppierung.
- Subtraktion: Entfernt den Überlappungsbereich der oberen Form aus der unteren Form. Die Stapelreihenfolge wird durch die Ebenenhierarchie im linken Ebenenfenster bestimmt.
- Schnittmenge: Behält ausschließlich den gemeinsamen Überlappungsbereich der ausgewählten Formen bei.
- Ausschluss: Entfernt den Überlappungsbereich und behält nur die nicht überlappenden Bereiche bei. Diese Option ist nur verfügbar, wenn sich die Form im Füllmodus befindet.

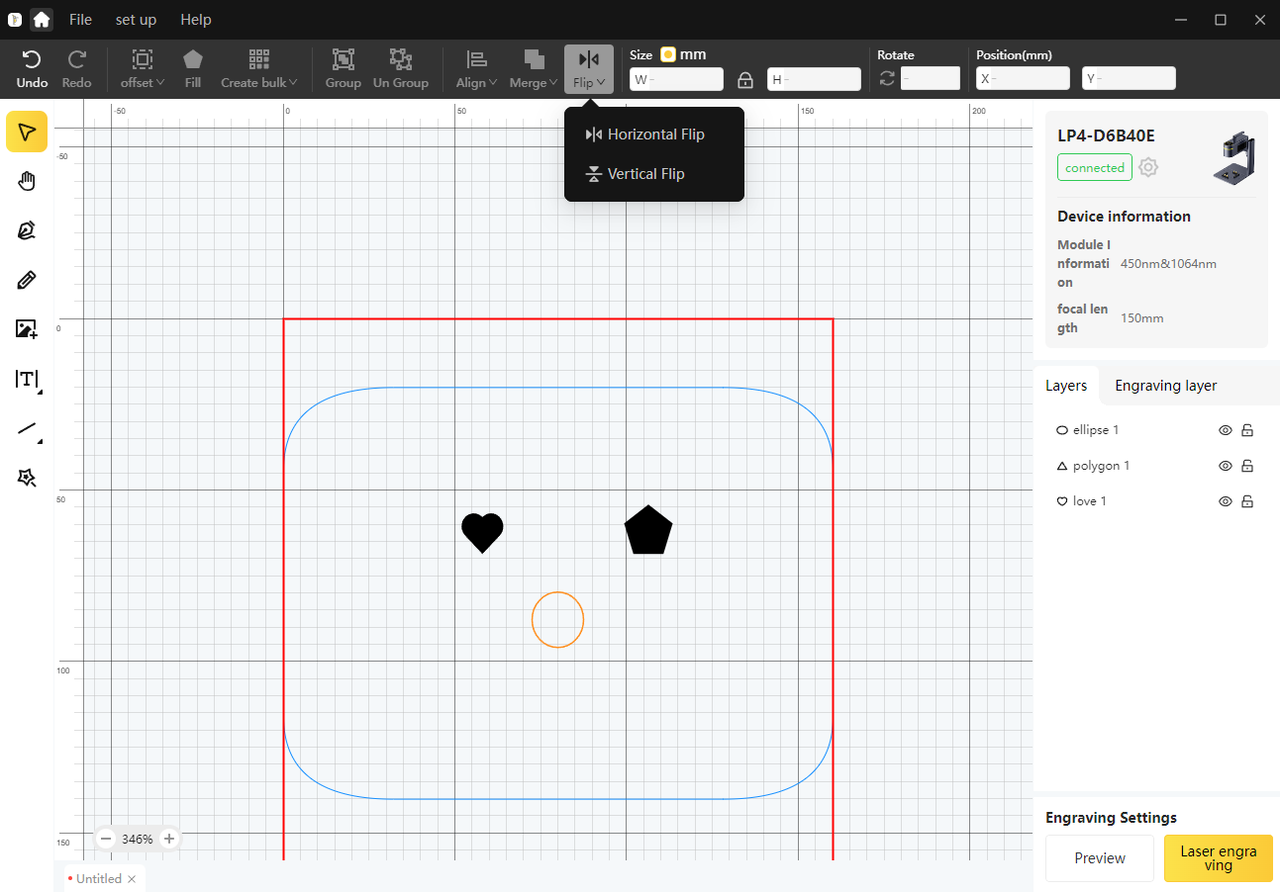

Spiegeln
Mit dieser Funktion werden Textfelder, Formen und Bilder horizontal und/oder vertikal gespiegelt.

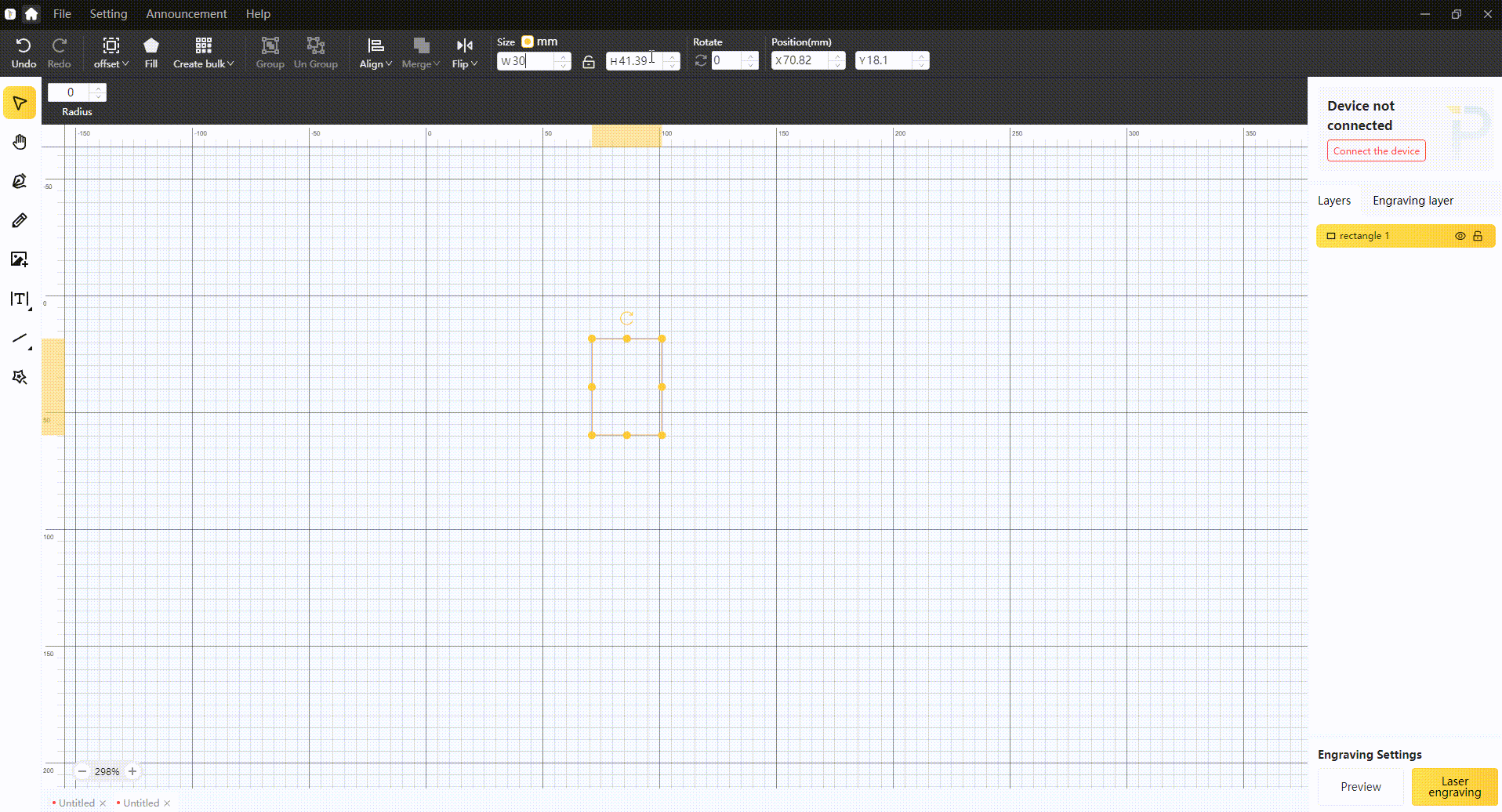

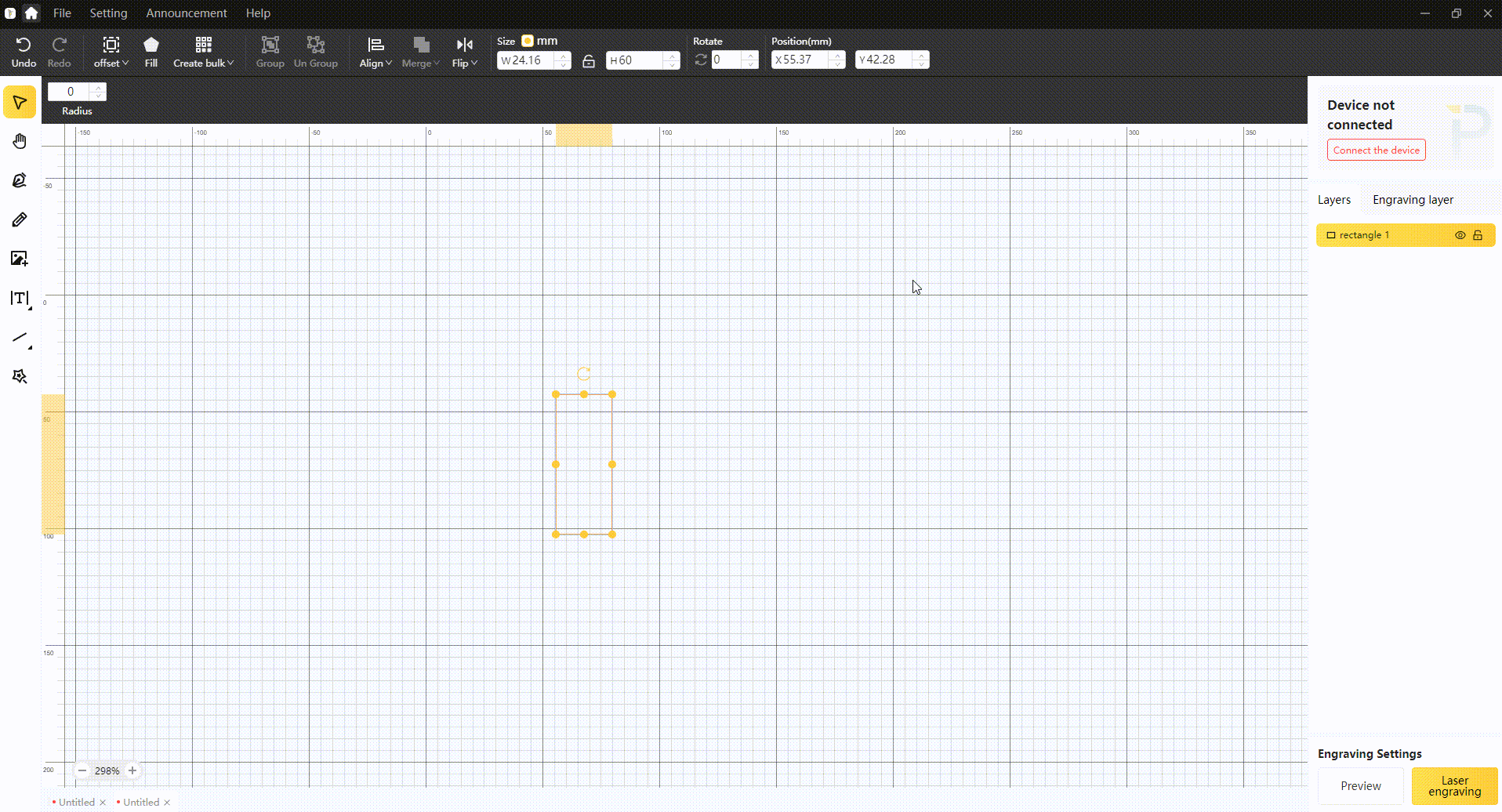

Größe
Die Größe von Objekten kann durch Eingabe des gewünschten Wertes in das Größenfeld geändert werden. Das Symbol „Sperren“ zeigt an, ob das Seitenverhältnis des Objekts gesperrt oder freigegeben ist. Das Verhältnis zwischen Breite und Höhe eines Objekts bleibt im gesperrten Zustand konstant. Im nicht gesperrten Zustand können Breite und Höhe unabhängig voneinander angepasst werden. Die Größe eines Objekts kann auch durch Auswählen und Ziehen der runden Ziehpunkte geändert werden.

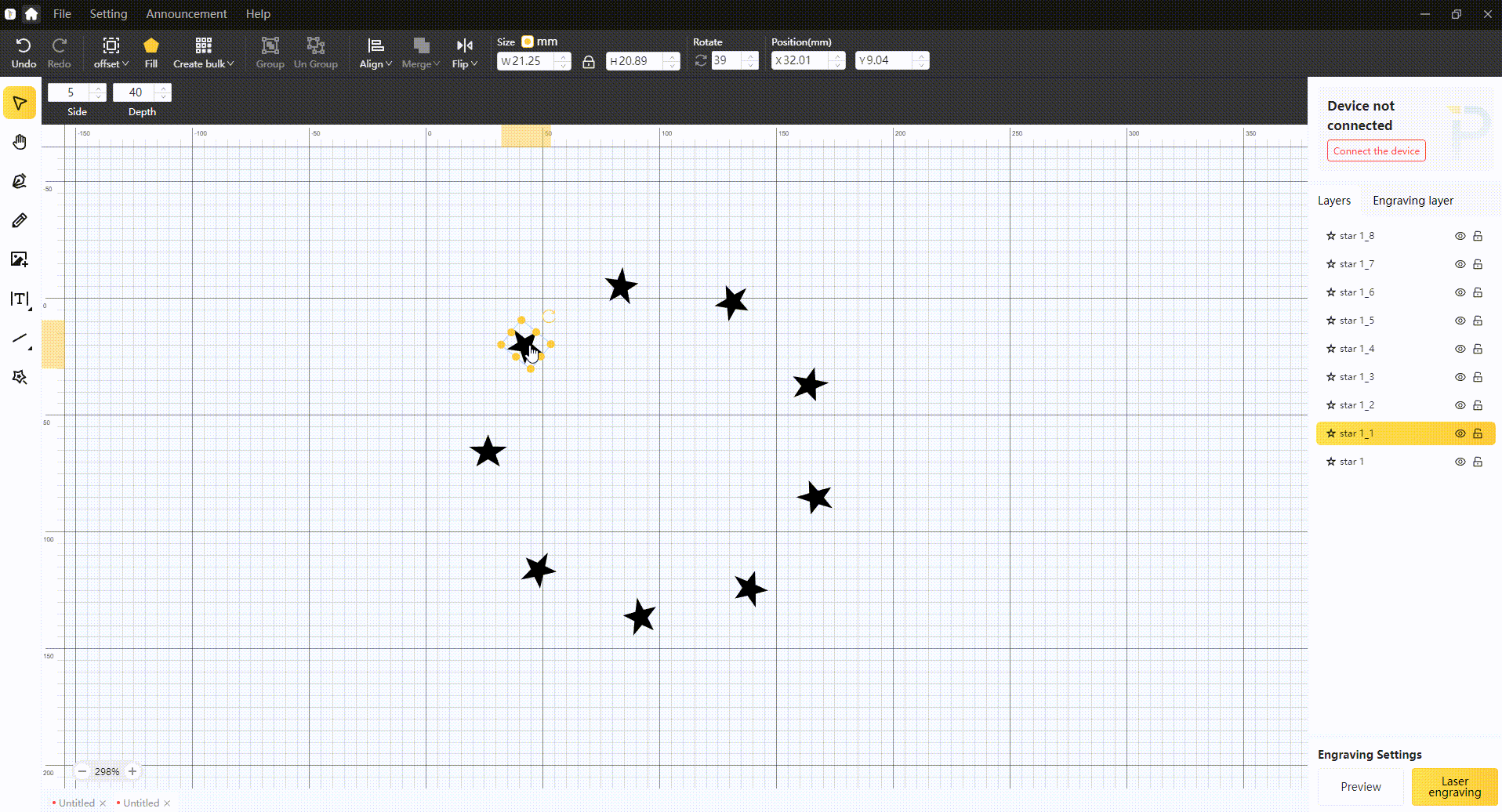

Drehen

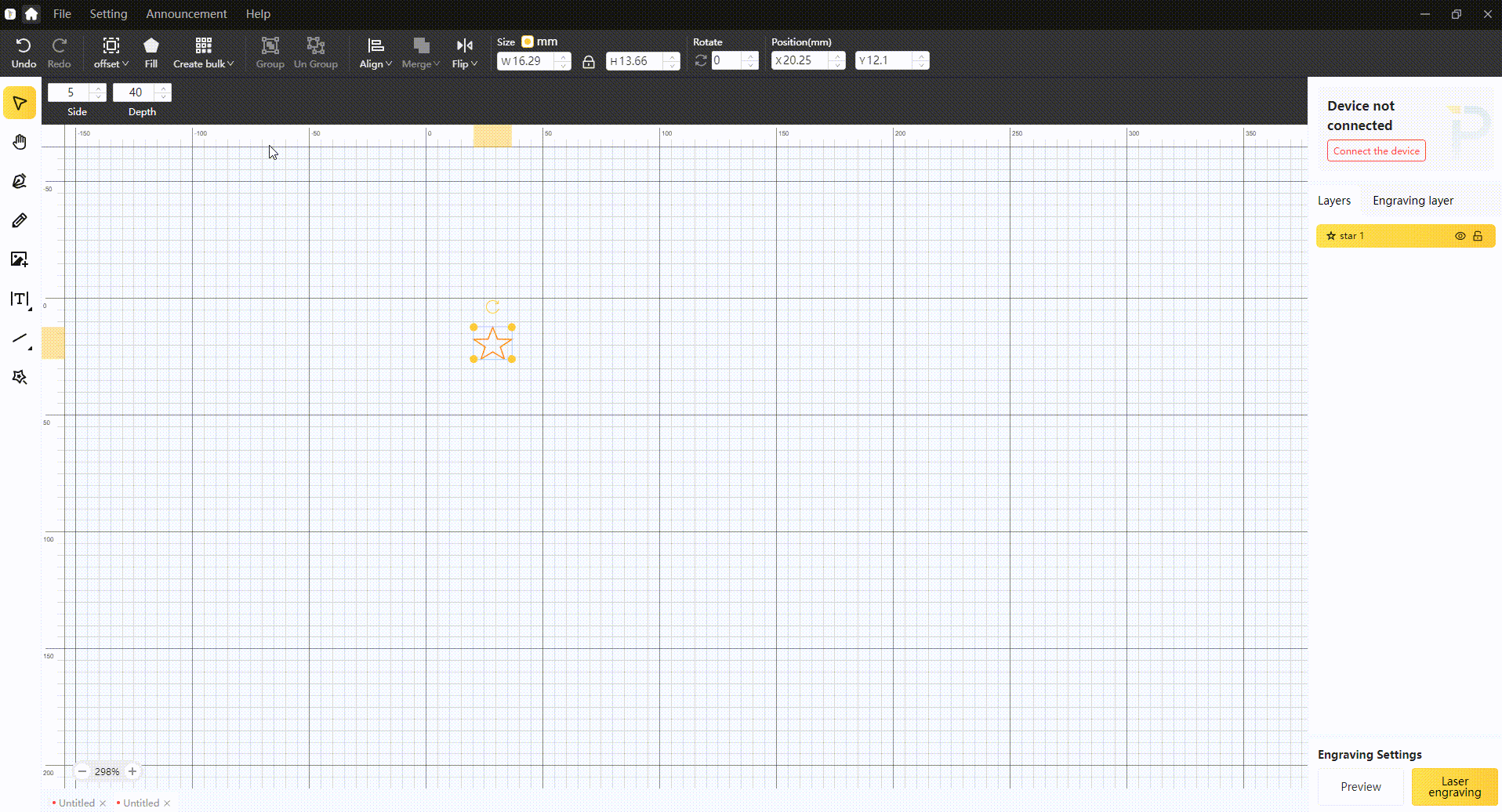

Drehen Sie ein Objekt frei von 0 bis 359 Grad, indem Sie es auswählen und den Wert in das Feld Drehen eingeben. Wenn Sie ein ausgewähltes Objekt gedrückt halten und ziehen, wird es ebenfalls gedreht.
Holding and dragging a selected object will also rotate it.

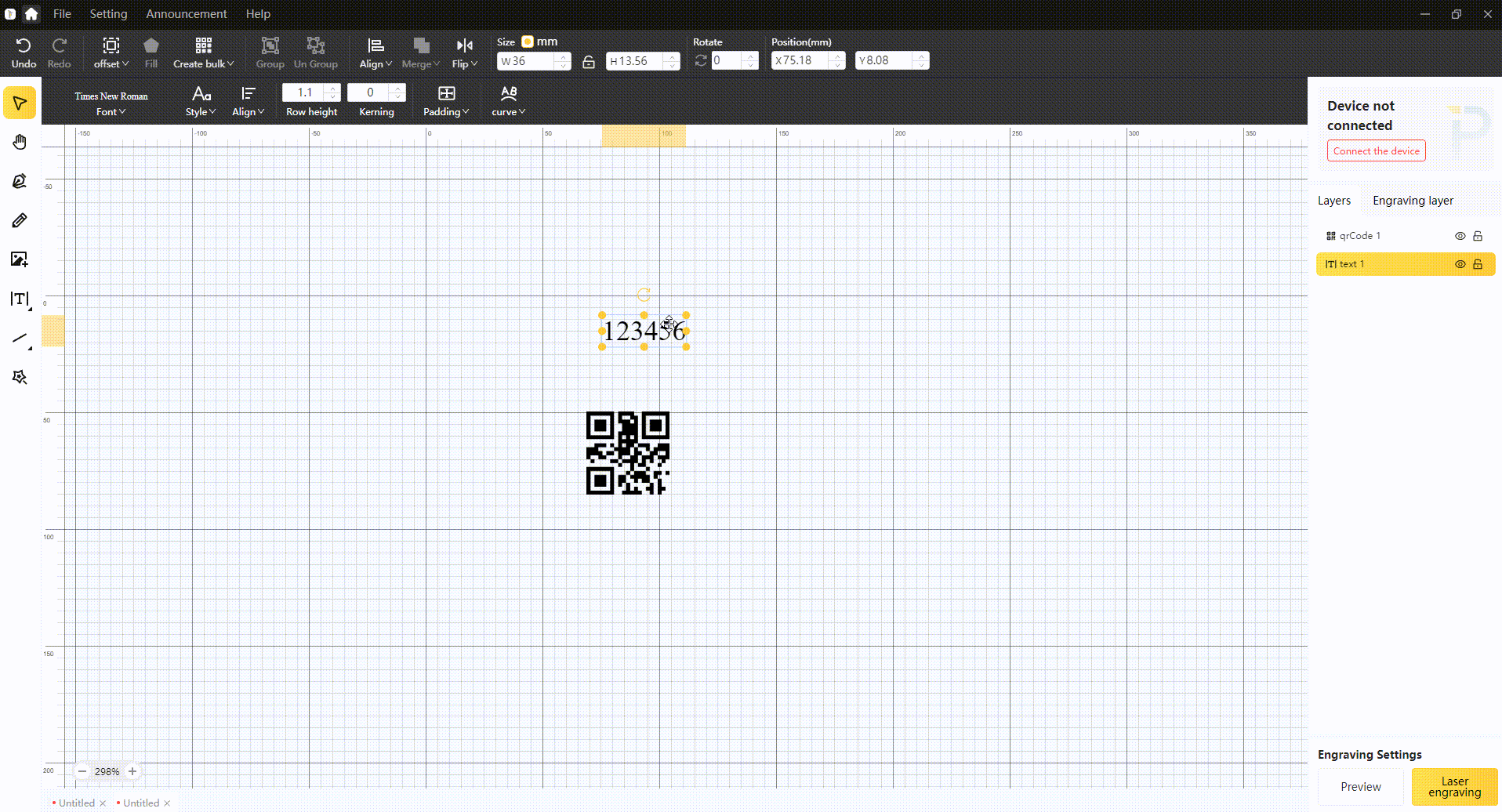

Position
Geben Sie die Koordinaten ein, um die Position des Objekts im Arbeitsbereich zu ändern.
Rasterisierung
Wenn eine Gravuraufgabe zu viele Objekte umfasst, die zusammen graviert werden müssen, können die Objekte in ein Bild gerastert werden, um die Übertragungseffizienz zu verbessern. Wählen Sie das Objekt aus und klicken Sie mit der rechten Maustaste, um „Rasterisieren“ auszuwählen.
Note: Hinweis: Diese Funktion unterstützt keine Dither-Charts.

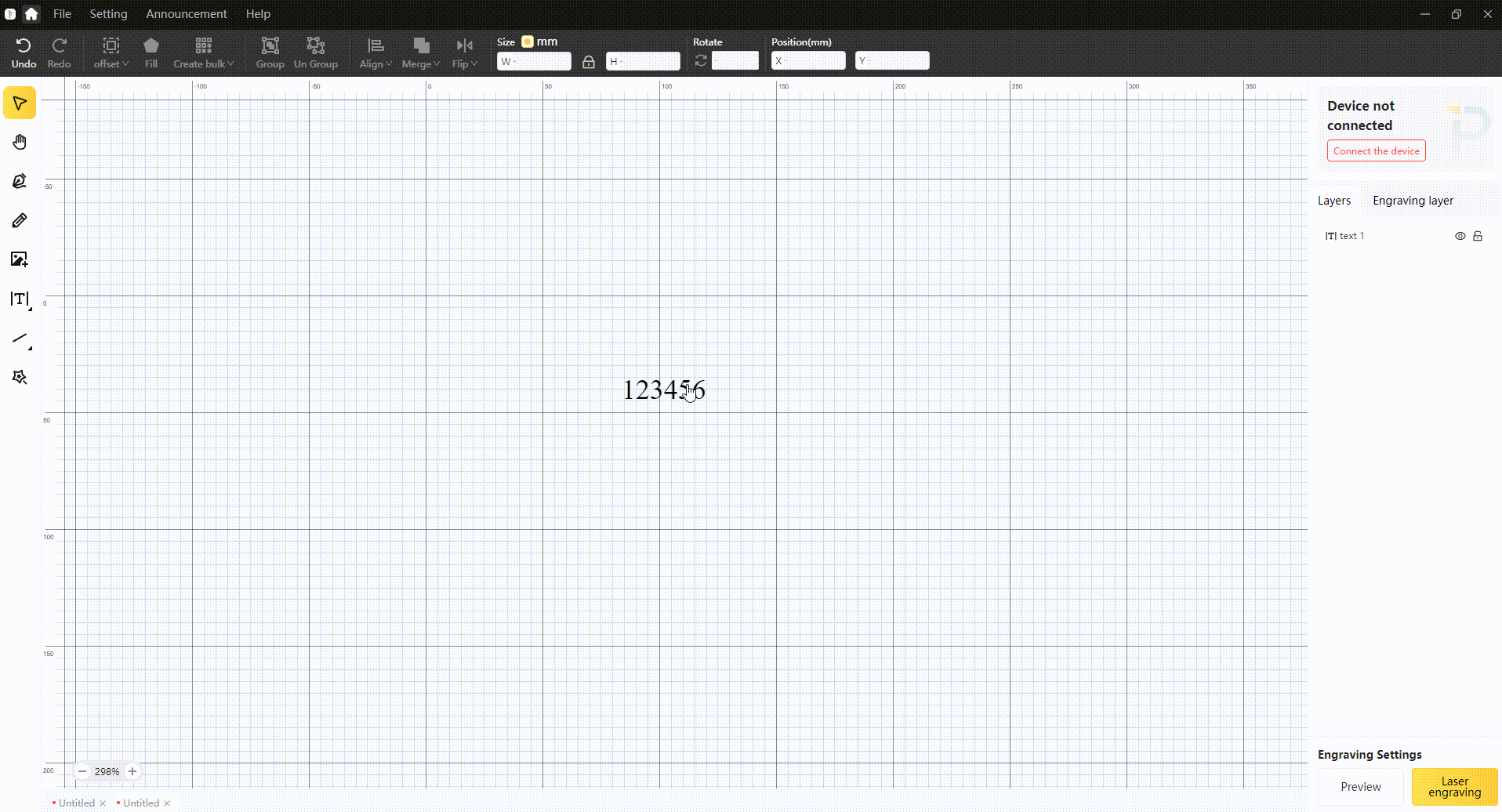

Gekrümmter Text & Füllung

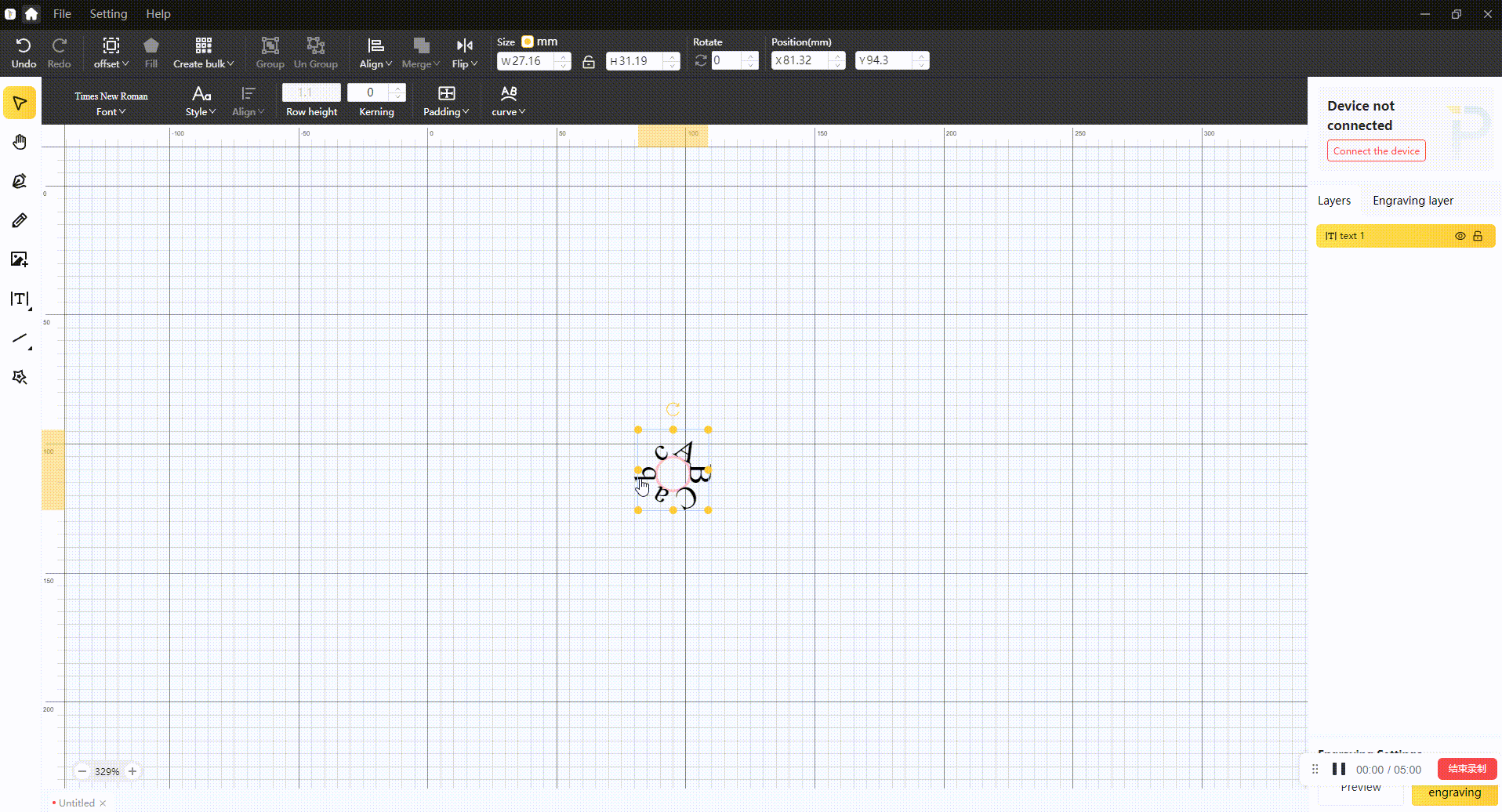

Die Funktion „Kurve“ ermöglicht es, Textobjekte in verschiedenen Stärken zu formen. Der Text wird je nach Einstellung um einen unsichtbaren Kreis gebogen. Wählen Sie das Textfeld aus, klicken Sie in der Werkzeugleiste auf „Kurve“ und ziehen Sie den Schieberegler auf den gewünschten Wert.
Manchmal kann geschwungener Text den Bearbeitungsbereich überschreiten. Um Probleme bei der Datenübertragung zu vermeiden, verwenden Sie die Funktion „Auffüllen“ in der Symbolleiste und ziehen Sie den Schieberegler, um den Bearbeitungsbereich so anzupassen, dass er den Text vollständig abdeckt.
Bildbearbeitung

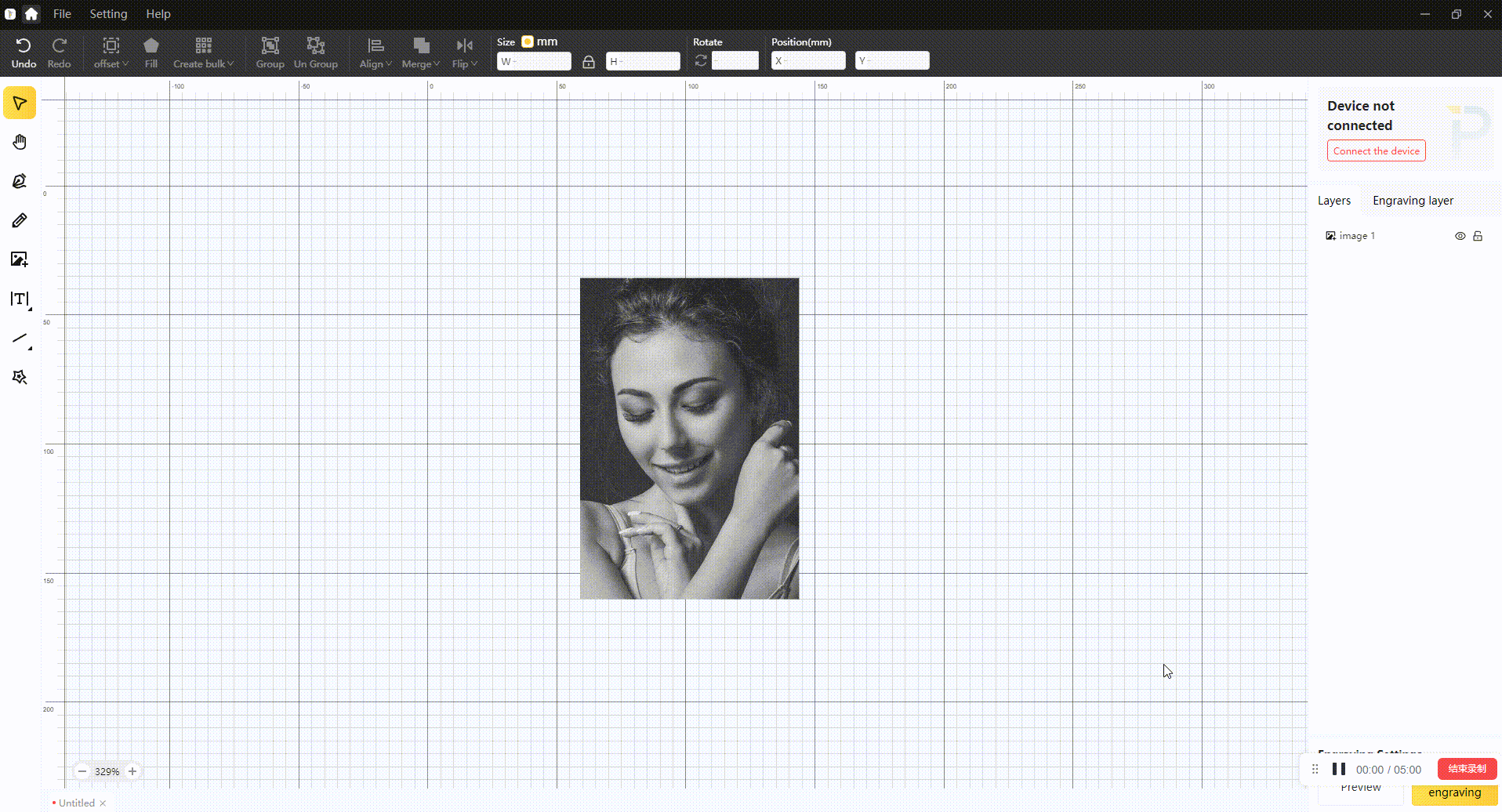

Um ein eingefügtes Bild zu bearbeiten, wählen Sie das Bild aus und klicken Sie in der Symbolleiste auf „Bearbeiten“. Zu den Optionen der Bearbeitungsfunktion gehören „Zuschneiden“, „Automatisches Zuschneiden“, „Radiergummi“ und „Magischer Radiergummi“. Klicken Sie auf „OK“, um Ihre Bearbeitungsergebnisse zu speichern.

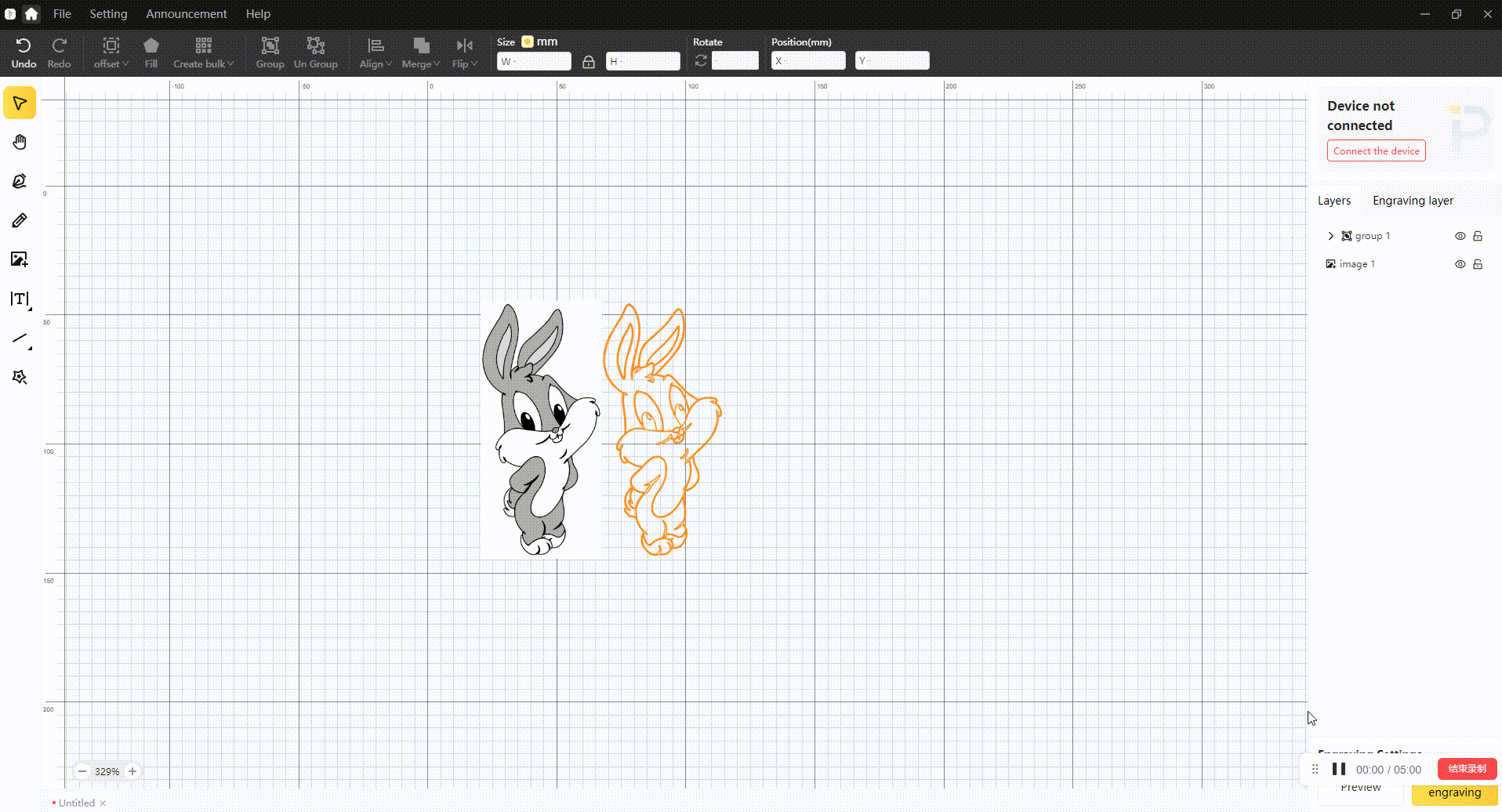

Bilder nachzeichnen
Diese Funktion zeichnet den Umriss eines Bitmap-Bildes nach und wandelt ihn in eine Vektorgrafik um. Wählen Sie das Bild aus, klicken Sie auf „Effekt“, „Dither“ und dann auf „Bild nachzeichnen“. Passen Sie die Schwellenwerte an und klicken Sie dann auf „OK“.
Das erzeugte Vektorbild kann zum Schneiden, Gravieren oder Füllen eines Schwarz-Weiß-Bildes verwendet werden. Im Vergleich zum Umwandeln eines Bildes in Graustufen ist das durch Nachzeichnen erzeugte Vektorbild klarer.
2D-Prägung
Der Prägeeffekt kann für die Bildbearbeitung verwendet werden, um ein 3D-ähnliches Aussehen eines Objekts zu erzeugen. Wählen Sie das Bild aus, klicken Sie auf „Effekt“, wählen Sie „Prägeeffekt“ und passen Sie die Stärke an und/oder invertieren Sie die Farbe.
