Le LP5 utilise une technologie avancée de galvanomètre laser. Le faisceau lumineux émis est dévié et dirigé avec précision vers le matériau à travailler à l’aide d’un miroir. La zone de gravure effective est déterminée par plusieurs facteurs, notamment la trajectoire maximale du galvanomètre, la sortie du laser, la distance focale des lentilles de champ, etc.
1. Explication de la zone de travail du LP5
Les explications ci-dessous offrent une compréhension visuelle de l'étendue de travail du LP5 ainsi que de ses paramètres optimaux.
1.1 Plage de mouvement mécanique du laser intégré

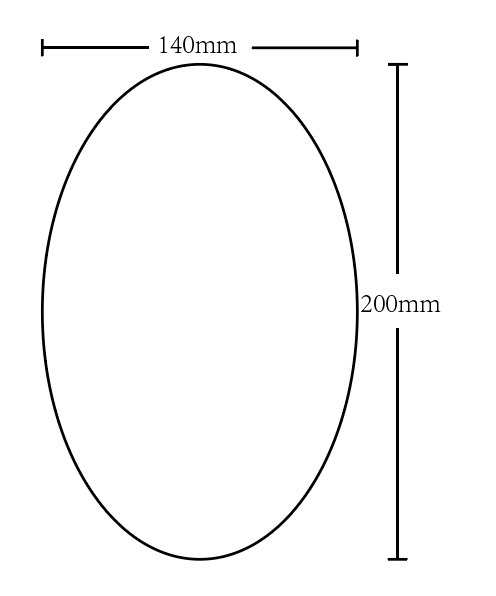

En termes simples, un laser est un signal électrique converti en lumière après être passé par un module optique. Le galvanomètre du LP5 réfléchit et dirige le faisceau laser vers la surface de travail à un angle donné, avec une plage maximale de mouvement mécanique d’environ 200 mm en hauteur et 140 mm en largeur (comme représenté par la forme elliptique ci-dessous).
1.2 Zone de gravure optimale
En raison des limitations liées à la conception structurelle, il n’a pas été possible d’atteindre une plage de mouvement mécanique complète de 200 mm en hauteur x 140 mm en largeur (ellipse).
Lors de la phase de test du développement, notre équipe R&D a constaté qu'une zone de gravure rectangulaire de 160 mm en hauteur et 120 mm en largeur permettait d’obtenir les meilleurs résultats de gravure laser. Il est important de noter que cette configuration peut entraîner un léger flou sur les bords.

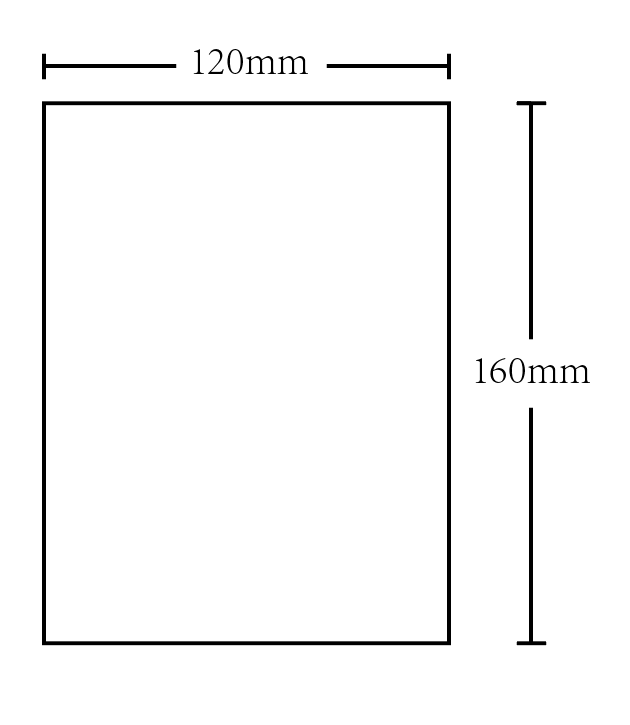

Compte tenu de la structure optique et de la sortie effective du faisceau laser, la zone de gravure optimale maximale a été définie à 120 mm x 160 mm (rectangle), comme illustré ci-dessous.
1.3 Zone de gravure effective

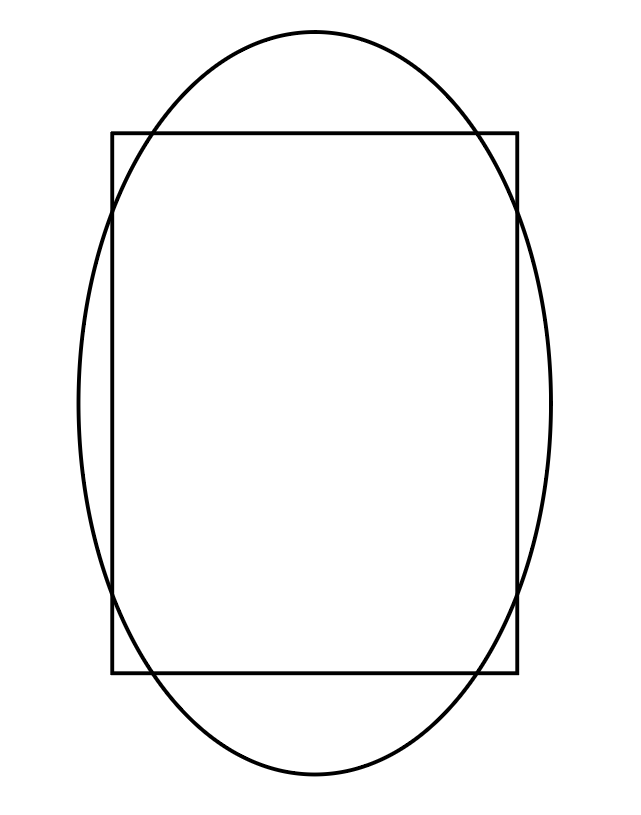

La zone effective prise en charge pour la gravure laser est déterminée par l’intersection entre la zone théorique maximale de 200 mm x 140 mm (ellipse) et la zone rectangulaire optimale de 160 mm x 120 mm (rectangle).
1.4 Diagramme du cadre de la toile du logiciel
Les dimensions de largeur et de hauteur du cadre de la toile actuel sont les suivantes :
Cadre rouge : 160 mm x 160 mm
Cadre bleu : 160 mm x 120 mm (rectangle arrondi)
Remarque : Pour garantir le meilleur effet de gravure, nous vous conseillons de graver dans le cadre bleu. La zone jaune représente la zone de gravure effective. (Essayez d'éviter de graver dans les coins de la zone jaune, car cela pourrait entraîner un échec de la gravure ou une couleur plus claire.)
