Assemblage LaserPecker LP5

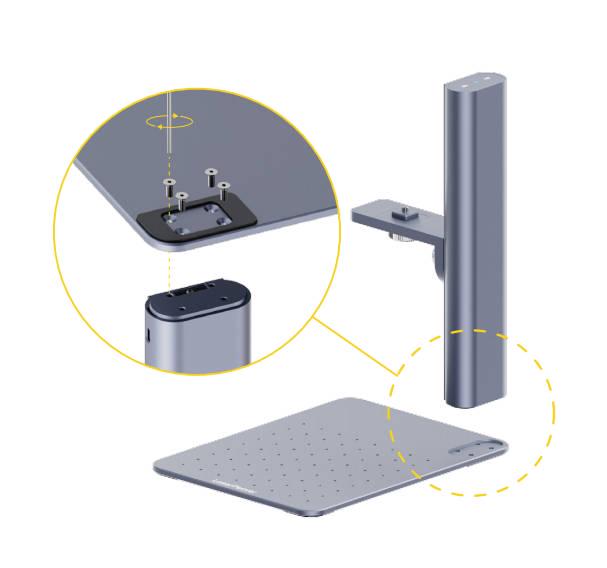

Assemblage du Support électrique
Utilisez la clé hexagonale H2.5 pour installer les 4 vis M4 au bas de la Plaque de base afin de fixer le Support électrique.

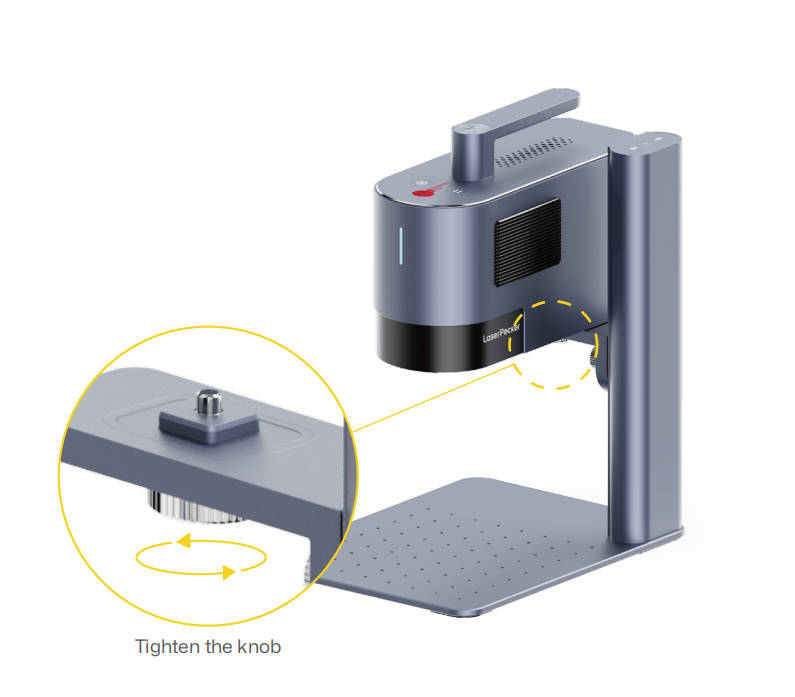

Fixez l'Unité laser au Support électrique en tournant le bouton dans le sens inverse des aiguilles d'une montre.

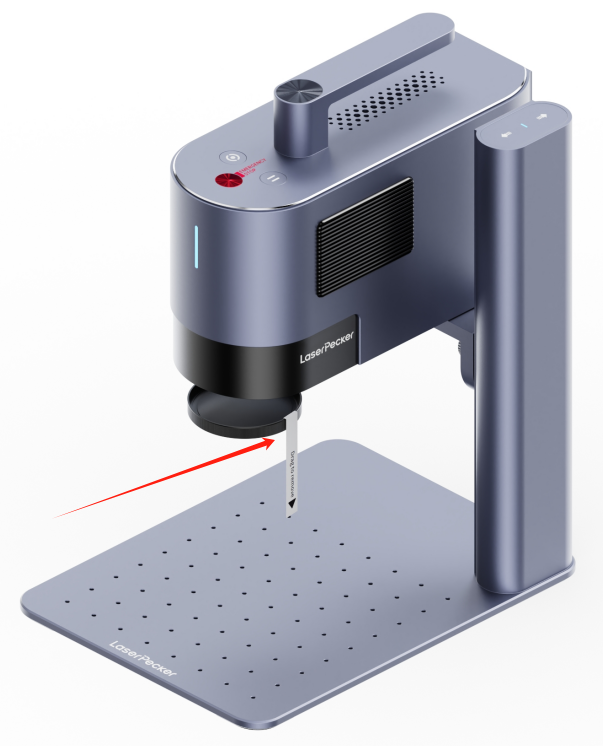

Retirez le couvercle de la lentille de champ.
Astuce :
Veuillez vous assurer de retirer le cache de l'objectif de champ à chaque utilisation de la machine. Si vous oubliez de le retirer, le faisceau laser émis par l'Unité laser sera bloqué par le cache. Si vous n'utilisez pas la machine pendant longtemps, veuillez réinstaller le cache de protection de l'objectif pour éviter que l'objectif ne prenne de la poussière.
Assemblage du Capot de protection conique

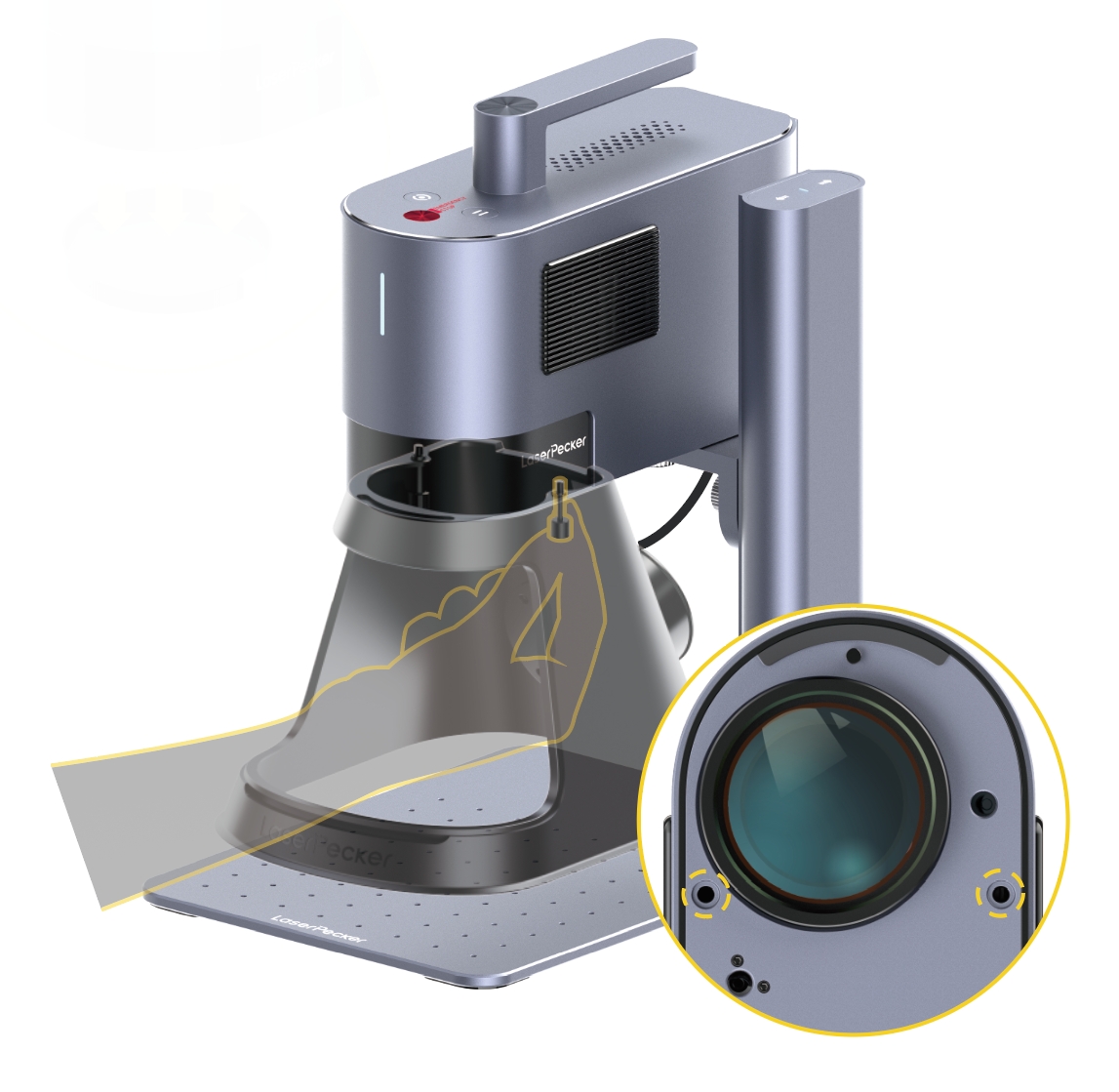

Placez le Capot de protection conique sous l'Unité laser. Fixez le capot à l'Unité laser en serrant les deux vis situées sur le dessus du capot dans le sens inverse des aiguilles d'une montre. (Évitez toujours de toucher la lentille)

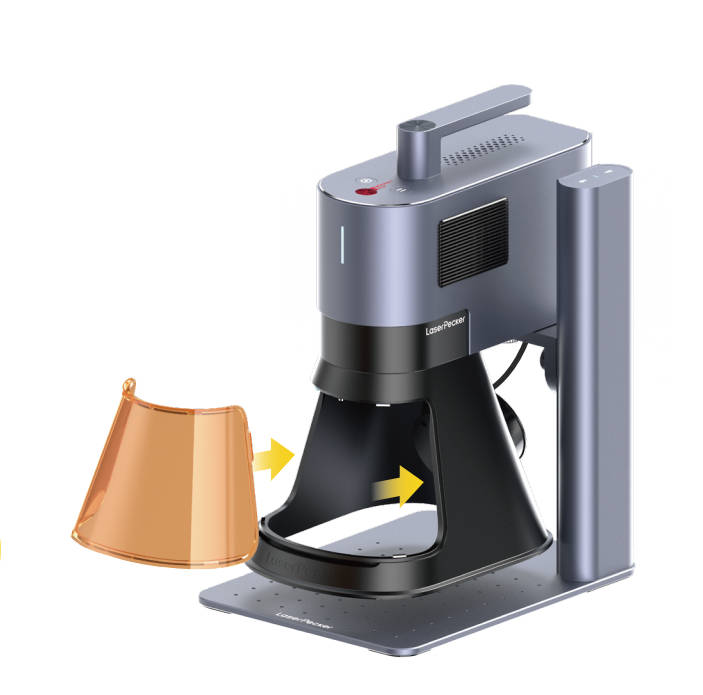

Fixez le filtre de lumière avant au Capot de protection conique.

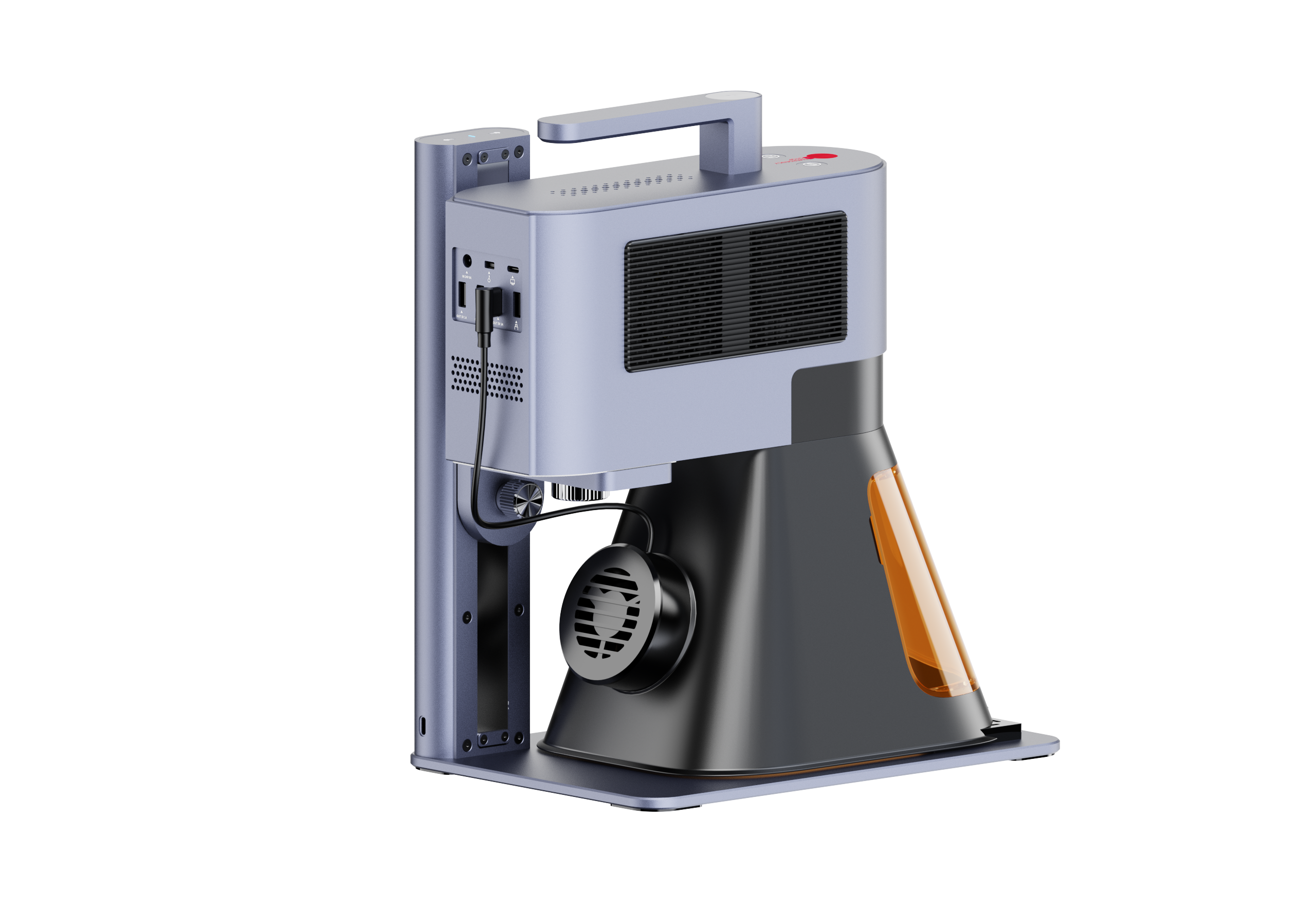

Connectez le câble du Capot de protection conique à l'Unité laser.

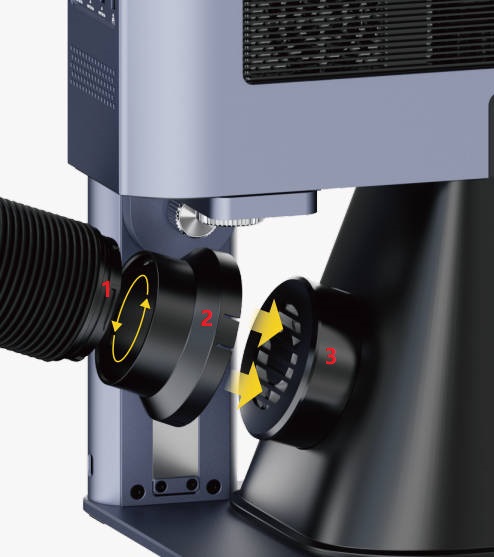

Installez le tuyau sur le Capot de protection conique.
Reliez 1 (tuyau) à 2 (adaptateur de tuyau) en les vissant l'un à l'autre.
Fixez-les à 3 (ventilateur d'évacuation du Capot de protection conique).
Prolongez l'autre extrémité du tuyau par la fenêtre ou raccordez-le au purificateur d'air.
Le purificateur d'air n'est pas inclus dans le kit de base. Il convient d'en acheter un séparément si nécessaire.

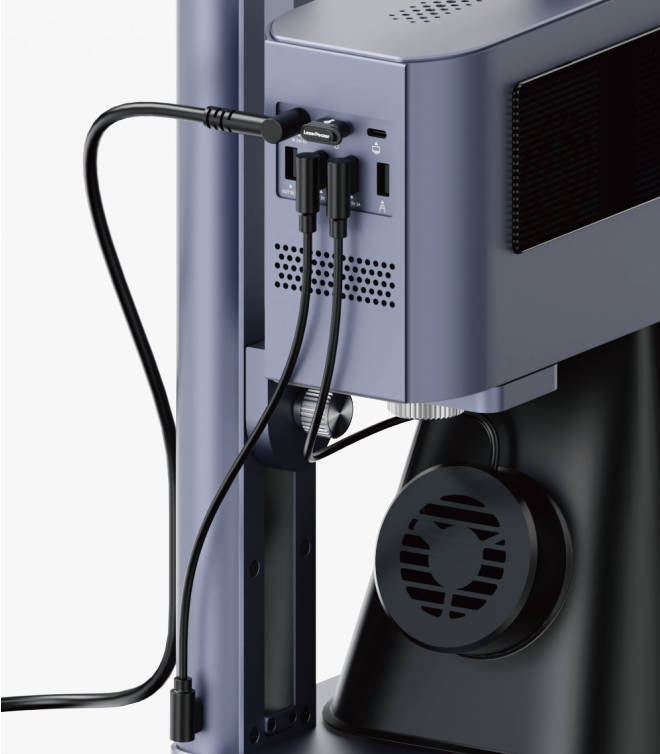

Connexion correcte des câbles pour le LP5
Le LaserPecker LP5 nécessite un adaptateur électrique de 24V/7,5A. Si vous n'utilisez pas l'adaptateur d'alimentation compatible, vous risquez d'avoir une mauvaise alimentation et une sortie laser instable.

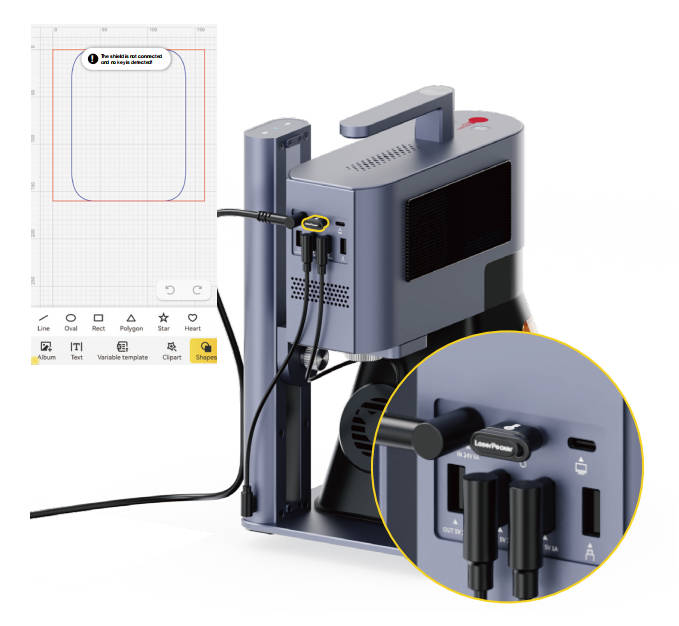

Assurez-vous que la Clé de sécurité est correctement insérée avant utilisation
Conseils :
Pour empêcher d’autres personnes (enfants ou toute personne ne connaissant pas le fonctionnement du laser) d’utiliser votre machine sans autorisation, vous pouvez la verrouiller en retirant la Clé de sécurité.
Assurez-vous que la Clé de sécurité est correctement insérée avant utilisation. Veuillez noter que la machine ne fonctionnera pas si la Clé de sécurité n’est pas insérée.
