Mise au point par double points rouges

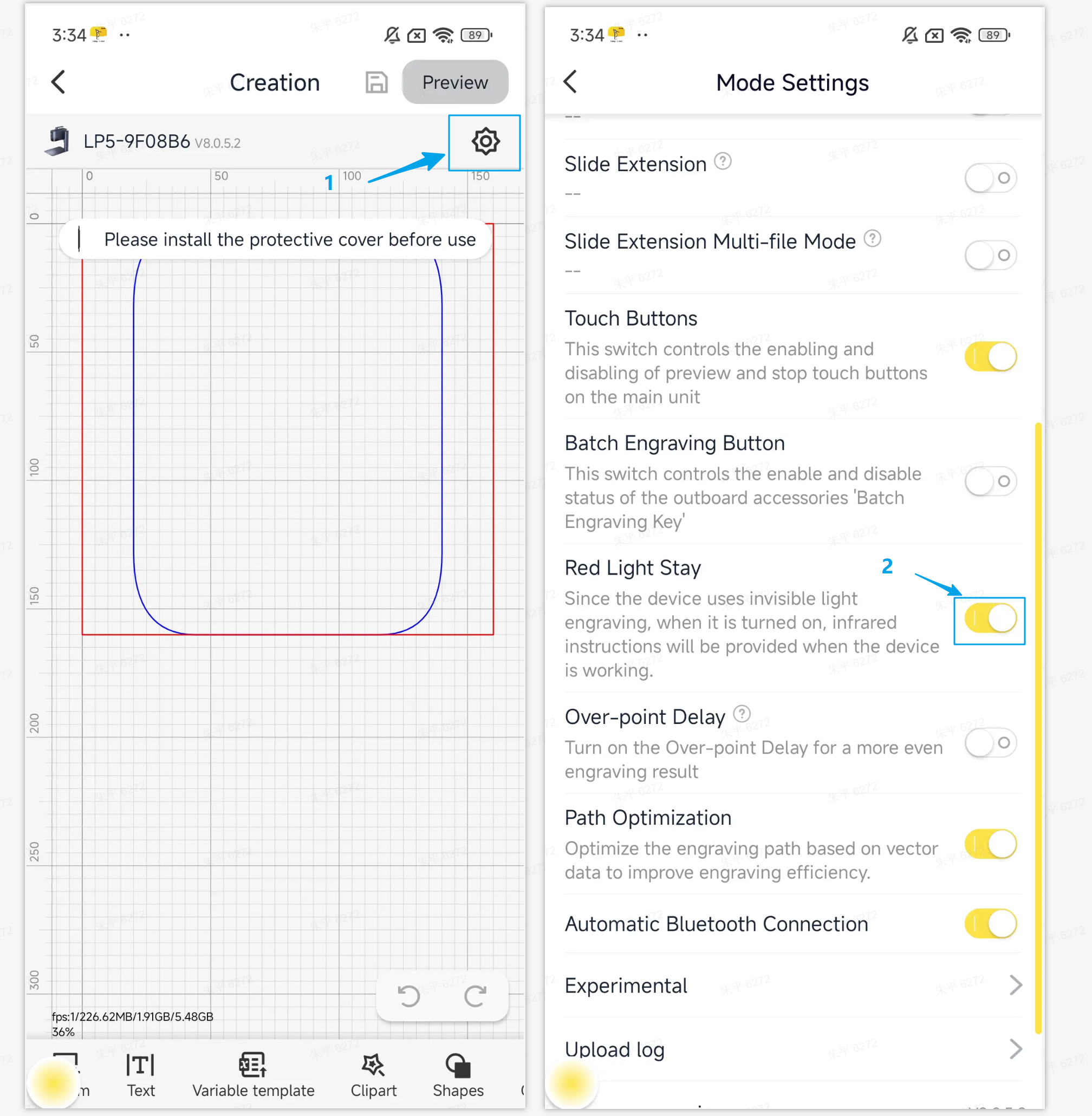

Après avoir connecté l'appareil, activez la fonction [Maintien Lumière Rouge] dans le logiciel LDS. Cette fonction utilise deux points lumineux rouges pour vous aider à trouver la meilleure distance focale pour le LP5.

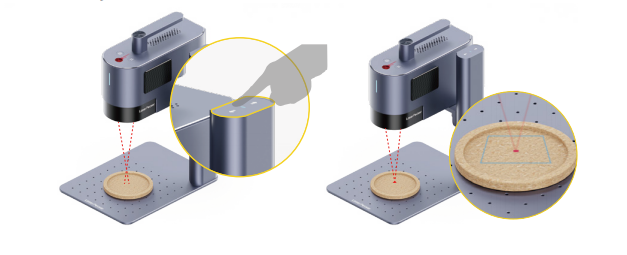

Comme illustré dans l'image ci-dessous, utilisez les boutons de montée et de descente du Support électrique pour ajuster la hauteur de l'Unité laser jusqu'à ce que les deux points rouges se superposent. Cela garantit une mise au point correcte du LP5.
Remarque : La distance focale recommandée pour le LP5 est de 152 mm (±2 mm), mesurée entre le bas de la lentille de champ et la surface du matériau.
Fonctionnement | Bouton de montée | Bouton de descente |
Appui court | Montée de 0,5 mm | Descente de 0,5 mm |
Appui long | Montée continue | Descente continue |
