Dans ce guide, vous apprendrez à configurer le logiciel LightBurn et à l'utiliser pour faire fonctionner le LaserPecker LP5.
Avis de non-responsabilité :
LightBurn est un logiciel tiers. Shenzhen Hingin Technology Co., Ltd. (également connue sous le nom de LaserPecker) n’assume aucune responsabilité en cas de perte de données (conceptions, projets, etc.) résultant de l’utilisation de LightBurn.
Bien que le firmware du LP5 ait été soumis à des tests approfondis, des incompatibilités logicielles ou matérielles peuvent néanmoins survenir dans certains cas. Pour toute erreur liée à une incompatibilité, vous pouvez contacter notre service après-vente via le formulaire de ticket afin d’obtenir un support technique et d’éventuelles solutions.
1. Mise à jour du firmware de votre LP5
Pour utiliser votre LP5 avec LightBurn, assurez-vous que son firmware est en version V8.0.0 ou supérieure. Si ce n'est pas le cas, vous devrez d'abord mettre à jour le firmware.
2. LightBurn - Téléchargement et installation du logiciel
Pour utiliser le LP5 avec LightBurn, vous devez d'abord vous rendre sur le site officiel et suivre les instructions de téléchargement et d'installation. La version complète de LightBurn est disponible pour un essai gratuit de 30 jours.
Une licence d'utilisateur est nécessaire pour continuer à utiliser LightBurn après la fin de la période d'essai gratuite de 30 jours. À la fin de la période d'essai, vous serez invité à saisir un code clé pour continuer à utiliser le logiciel.

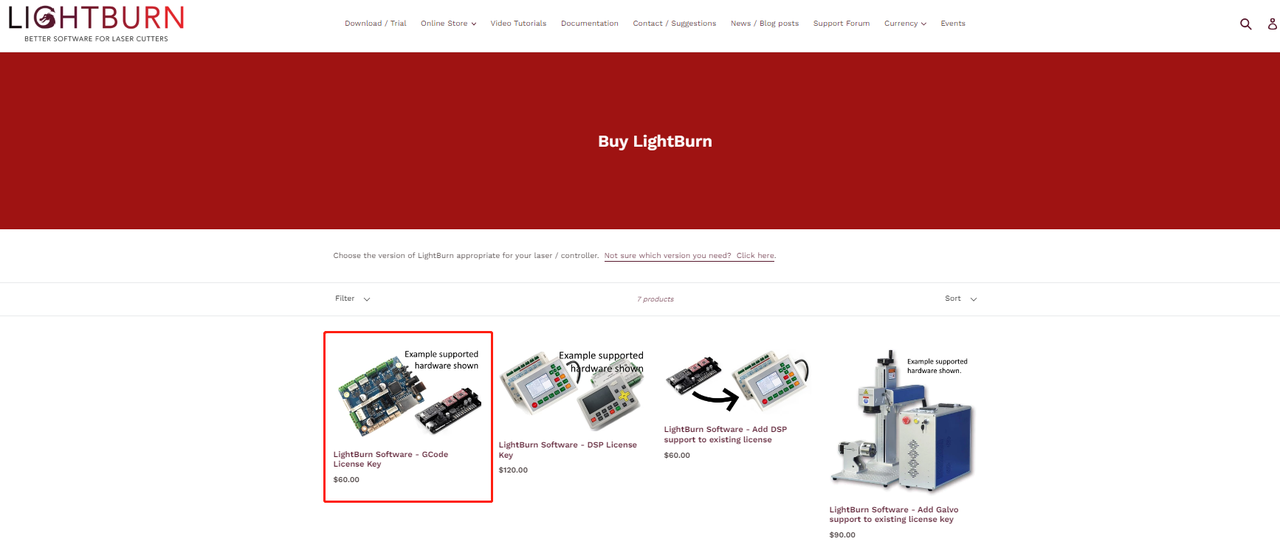

Pour acheter une licence et recevoir un code clé, rendez-vous dans la boutique en ligne de LightBurn et sélectionnez la "Clé de licence GCode". Assurez-vous d'acheter uniquement la Clé de licence GCode, car c'est la seule version compatible avec le LP5.
Après avoir acheté votre licence, vous recevrez un courriel de LightBurn contenant le code clé et les instructions d'activation.
1. La dernière version de LightBurn et la clé de licence GCode sont indispensables, si vous achetez par erreur le mauvais logiciel, vous devrez résoudre le problème directement avec LightBurn.
2. Si la version du logiciel LightBurn que vous avez achetée est obsolète, ou s'il s'agit d'une version craquée ou piratée, il se peut que l'appareil LP5 ne parvienne pas à se connecter au LightBurn.
3. LightBurn, étant un logiciel tiers, prend en charge la plupart des fonctions de base du LP5. Cependant, il ne prend pas en charge toutes les fonctionnalités du LP5. Par exemple, il ne prend pas en charge l'aperçu en temps réel, le gravure en niveaux de gris 3D ou l'utilisation avec l'extension rotative. Pour explorer pleinement toutes les fonctionnalités du LP5, veuillez utiliser le logiciel officiel de LaserPecker, LDS.
3. Téléchargement et importation des fichiers de configuration du LP5
Une fois l'installation terminée, ouvrez LightBurn et entrez votre clé de licence GCode. (après la période d'essai, LightBurn ne peut être utilisé sans une licence achetée).
Avant d'utiliser LightBurn avec votre LP5 pour la première fois, vous devrez importer les fichiers de configuration lbdev appropriés.
Le fichier de configuration nommé "Mode normal du LP5" est requis pour faire fonctionner le LP5 avec LightBurn. Si vous utilisez le LP5 avec l'Extension de glissière, vous aurez besoin du fichier "Mode d'Extension de glissière du LP5". Vous pouvez cliquer pour télécharger ces fichiers de configuration.
Utiliser la machine LP5 :

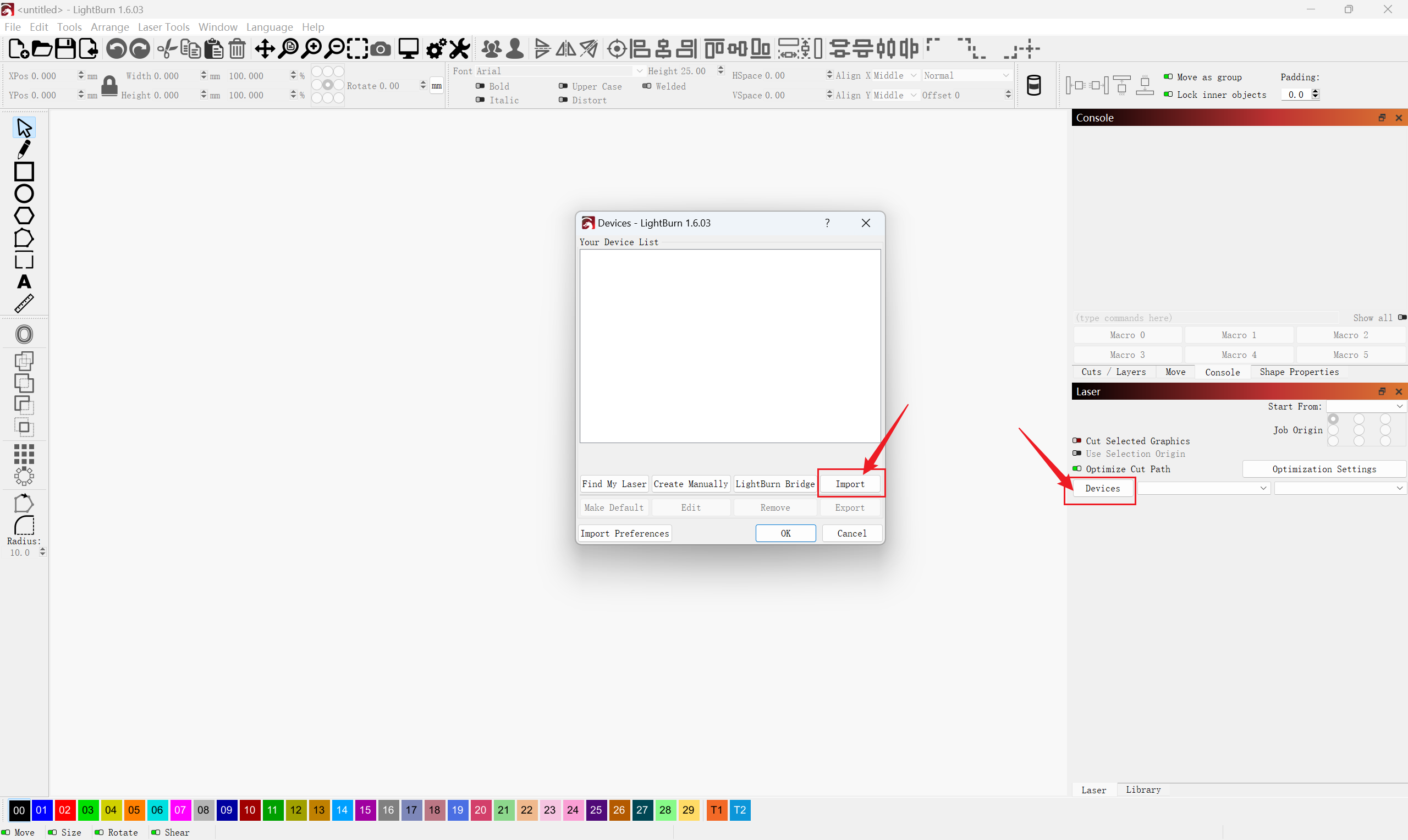

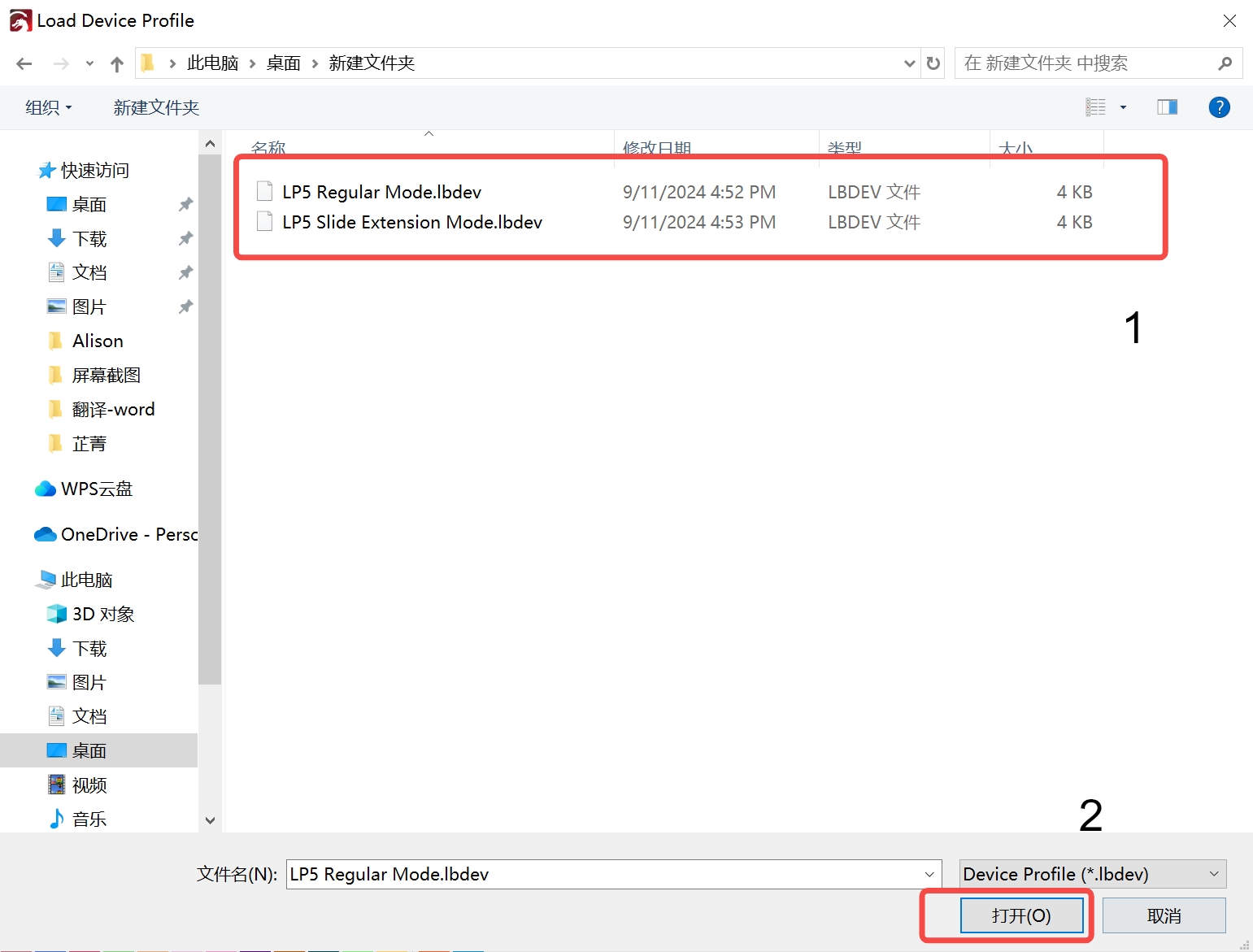

Après avoir ouvert LightBurn, cliquez sur "Appareils" pour ouvrir la fenêtre "Votre liste d’appareils". Ensuite, cliquez sur "Importer" pour localiser le fichier de configuration téléchargé.
Une fois le fichier de configuration localisé, sélectionnez-le et cliquez sur "OK" pour l'ajouter à la "Liste des appareils".
Importez d'abord le fichier "Mode normal du LP5". Si vous souhaitez utiliser LP5 et l'Extension de glissière via LightBurn, vous devez également importer le fichier "Mode d'Extension de glissière", sinon, passez cette étape.

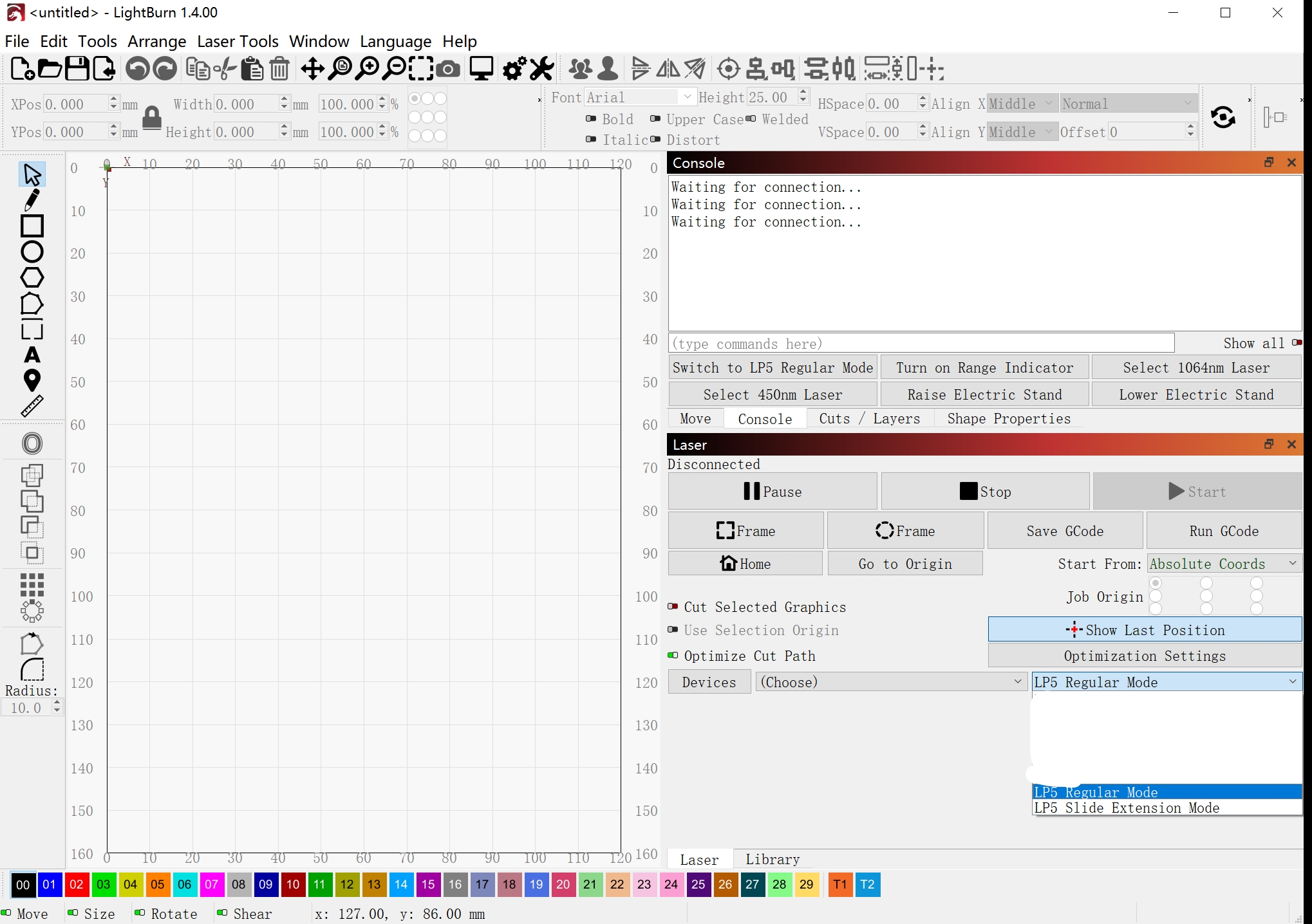

Choisissez le fichier de configuration que vous souhaitez utiliser.
Connectez votre LP5 à l'ordinateur à l'aide du câble USB et sélectionnez "COM3".

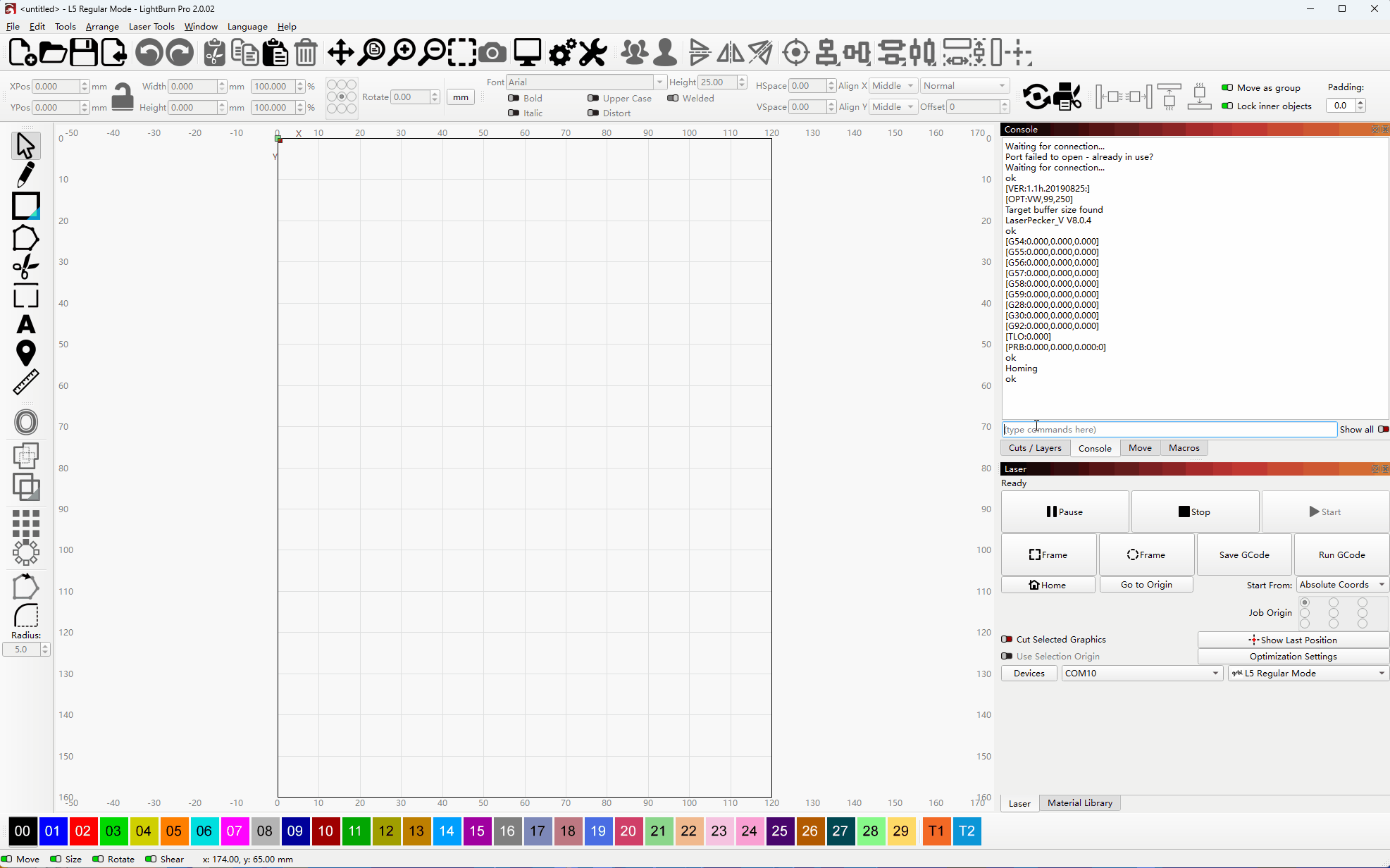

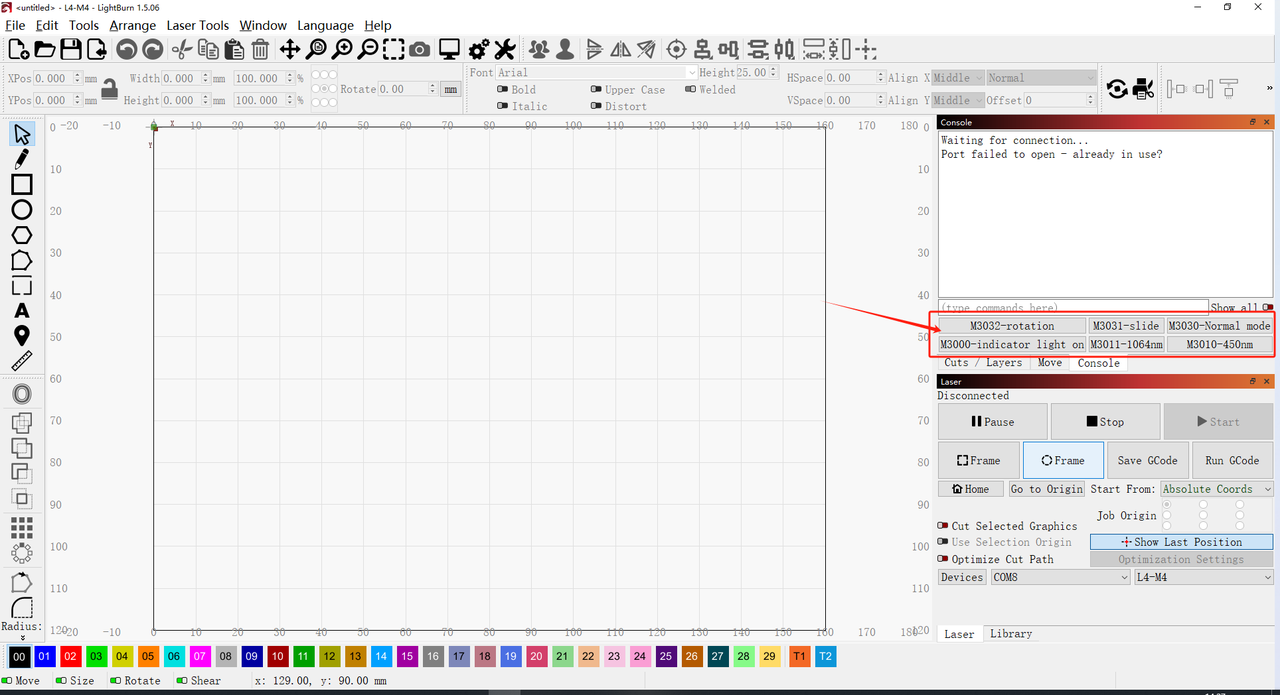

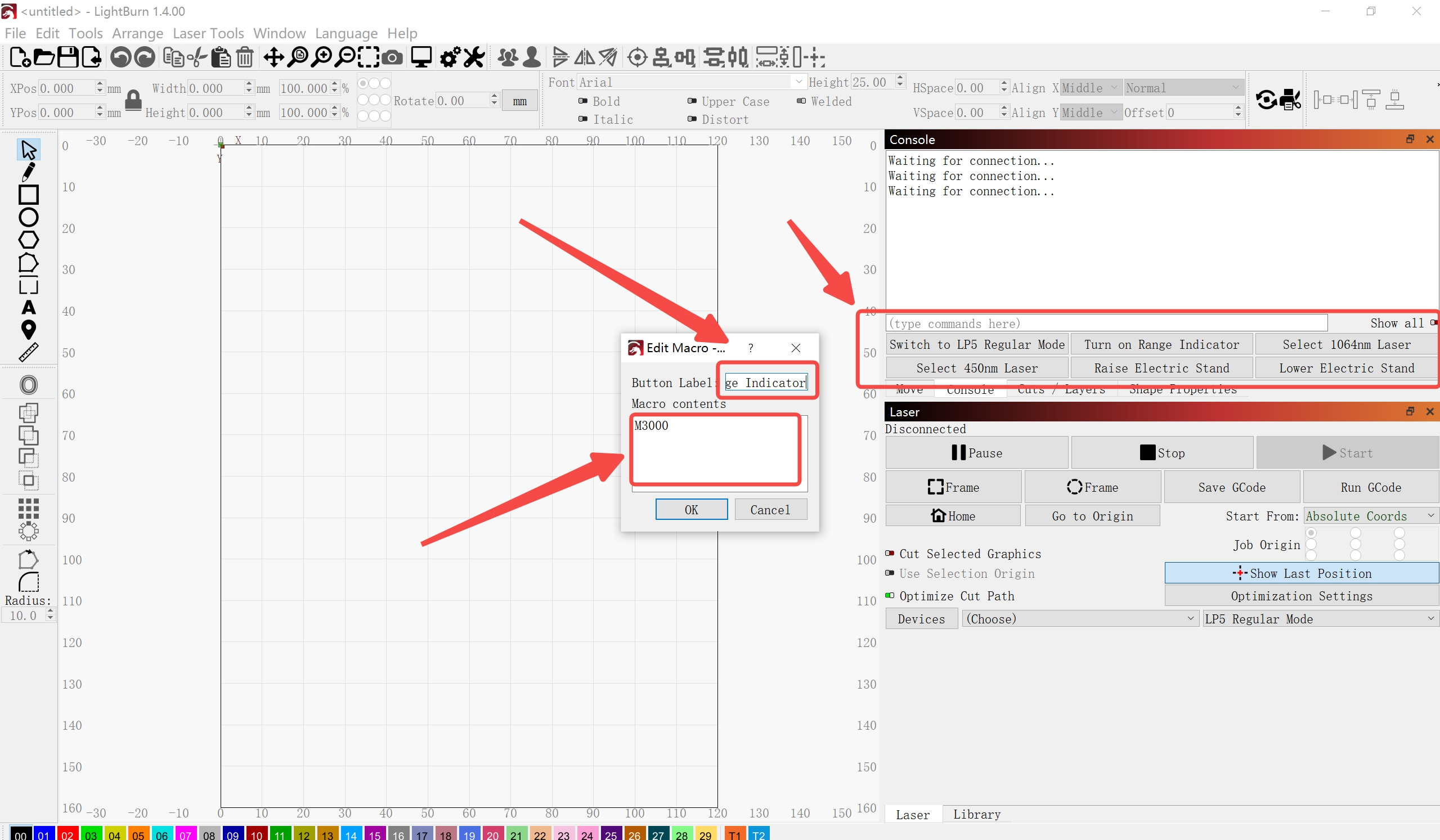

Vous pouvez choisir les commandes M compatibles avec LaserPecker selon vos besoins. Vous pouvez également faire un clic droit pour saisir ou modifier ces commandes M.
Les commandes M existantes sont les suivantes
M3000 : Allumer le pointeur de délimitation à point rouge.
M3001 : Éteindre le pointeur de délimitation à point rouge.
M3010 : Sélectionner le laser 450 nm.
M3011 : Sélectionner le laser 1064 nm.
M3012 : Permet de basculer le type de laser de gravure entre 450 nm et 1064 nm.
M3020 : Monter le Support électrique. Par exemple : M3020S1.00 (monte de 1,00 mm)
M3021 : Descendre le Support électrique.
M3030 : Passer en mode LP5.
M3031 : Passer en mode Extension de glissière.
Si vous ne savez toujours pas comment importer des fichiers de configuration dans LightBurn, consultez le guide officiel de LightBurn pour obtenir des instructions.
4. Utilisation du LP5 avec LightBurn
4.1 Connexion du LP5 à l’ordinateur
Quittez le logiciel LaserPecker Design Space (LDS) avant la connexion et si l'application LDS est installée sur un appareil mobile proche, elle ne doit pas être active lorsque vous essayez de connecter le LP5 au LightBurn.

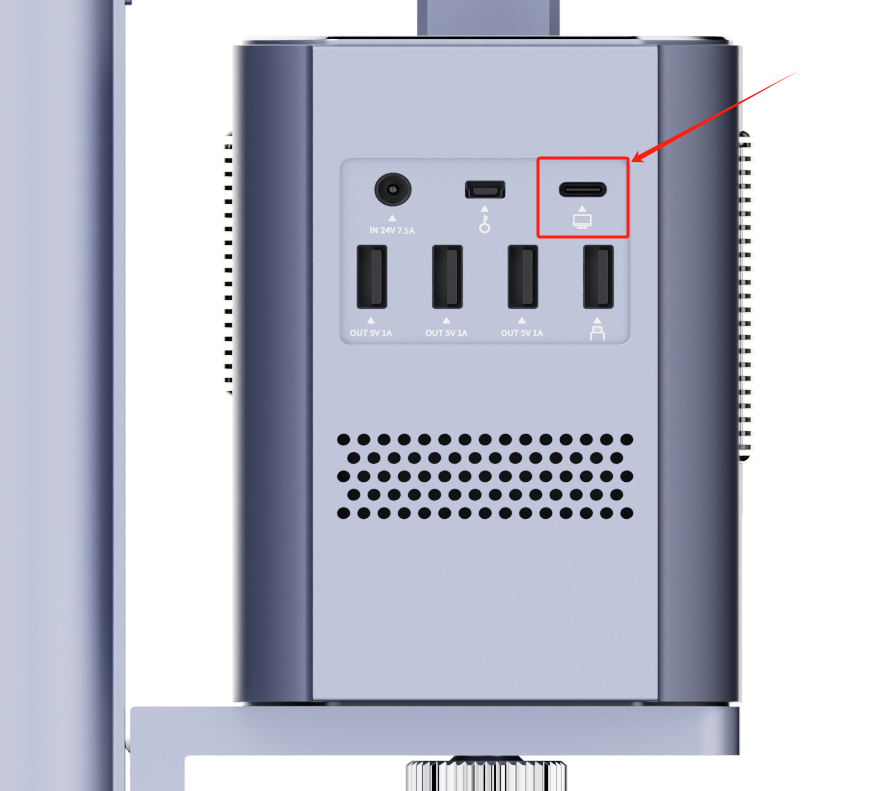

Assurez-vous d’utiliser un câble USB-A vers USB-C. L’utilisation d’un câble USB-C vers USB-C peut entraîner une connexion inefficace. Si nécessaire, vous pouvez utiliser un adaptateur USB-A vers USB-C.

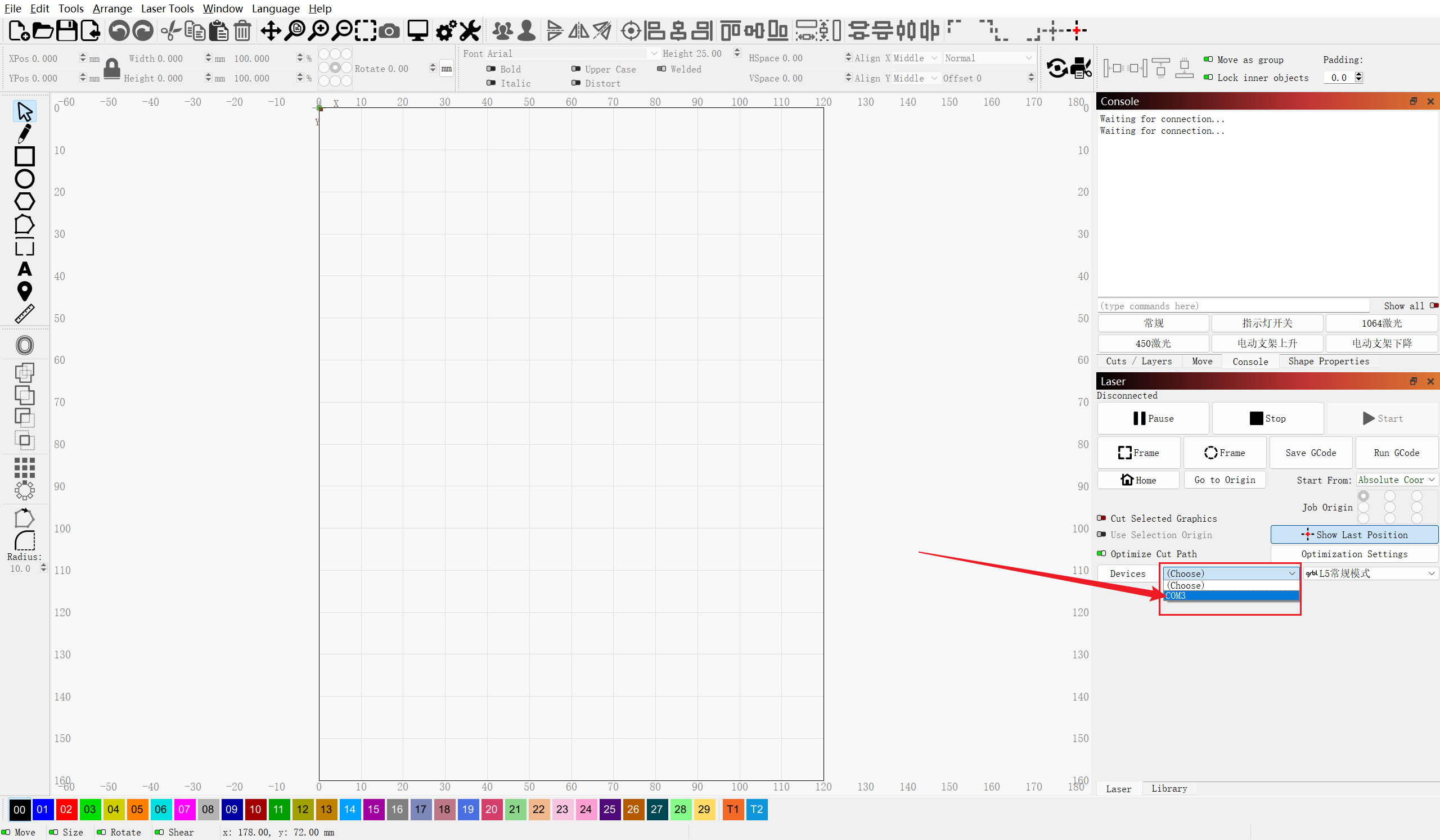

Le port série USB doit être sélectionné pour établir la connexion avec LightBurn. Une fois le câble USB branché, le logiciel détectera le port COM dans l’onglet "Appareils". Sélectionnez ce port dans le menu déroulant pour lancer la connexion.
S'il n'est pas reconnu ou si la connexion échoue, vérifiez si le câble USB et la prise USB sont défectueux.
4.2 Changement du type de laser

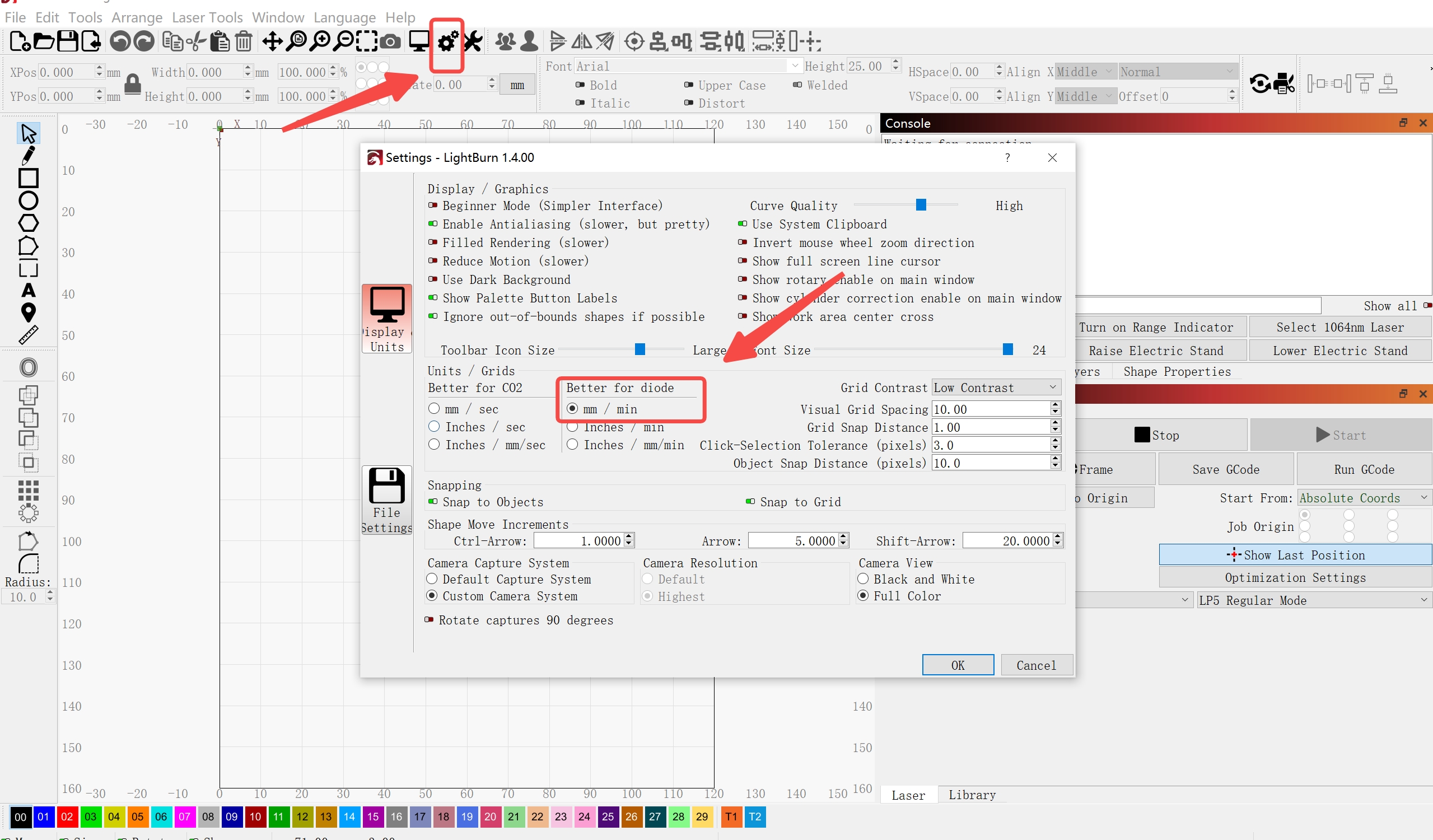

Cliquez sur l’onglet "Paramètres" dans la barre d’outils de LightBurn, puis localisez l’option "Mieux adapté aux diodes" au centre de la fenêtre contextuelle. Sélectionnez l’unité de mesure souhaitée, puis cliquez sur "OK" pour finaliser le paramétrage.
Réglage de la fréquence du laser 1064 nm
- Utilisez la commande M3011 ou M3012 pour passer le type de laser en 1064 nm.
- Dans la console, saisissez la commande Qx (par ex. : Q60).
- La fréquence du laser sera définie sur la nouvelle valeur lorsque la console renverra "ok."
4.3 Création du design

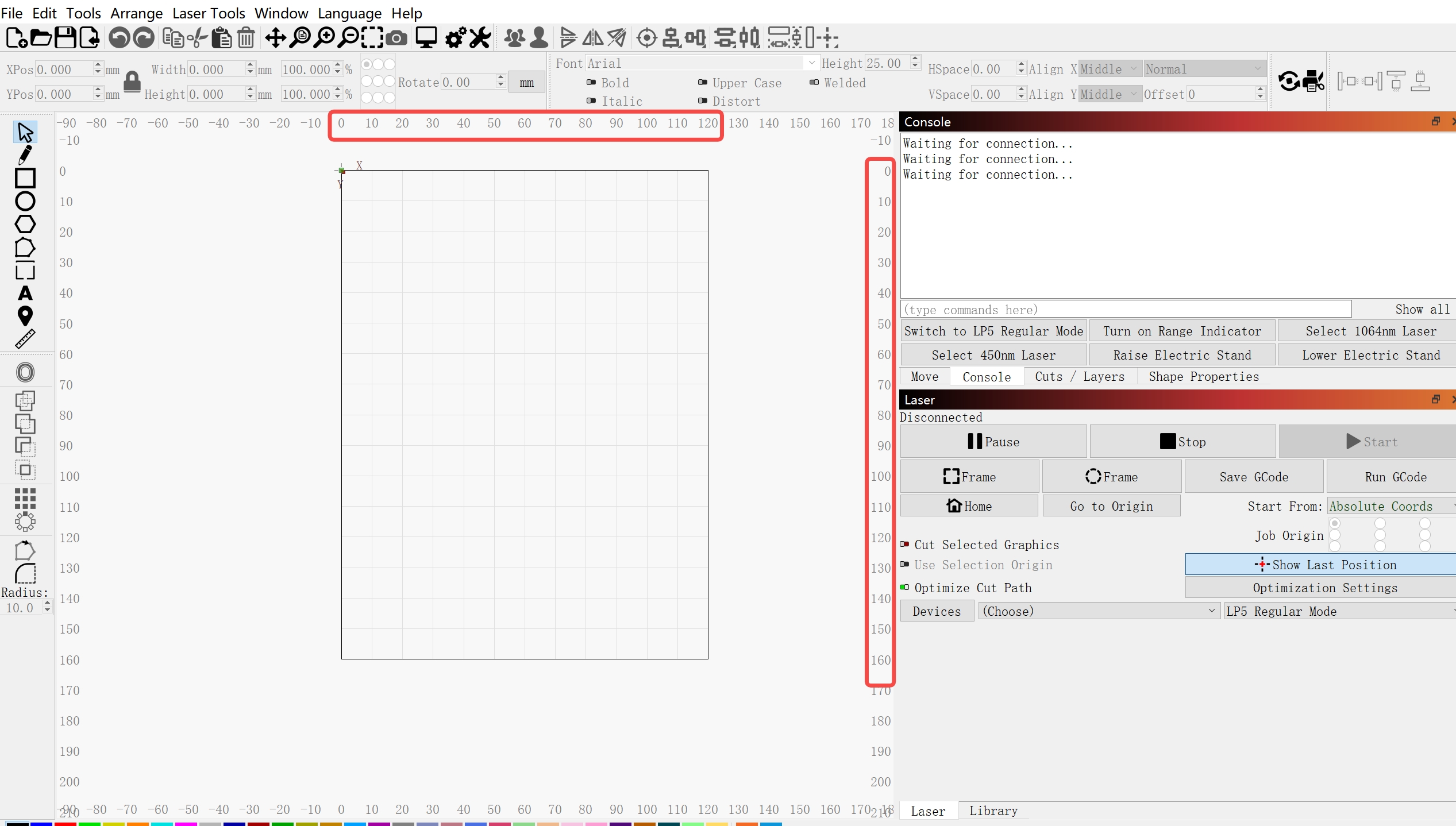

Utilisez les différents outils disponibles dans l'espace de travail de LightBurn pour créer le design souhaité.
4.4 Mise au point
Pour régler la bonne distance focale, utilisez l’une des deux méthodes suivantes : mise au point avec double point rouge ou mise au point avec le Capot de protection.

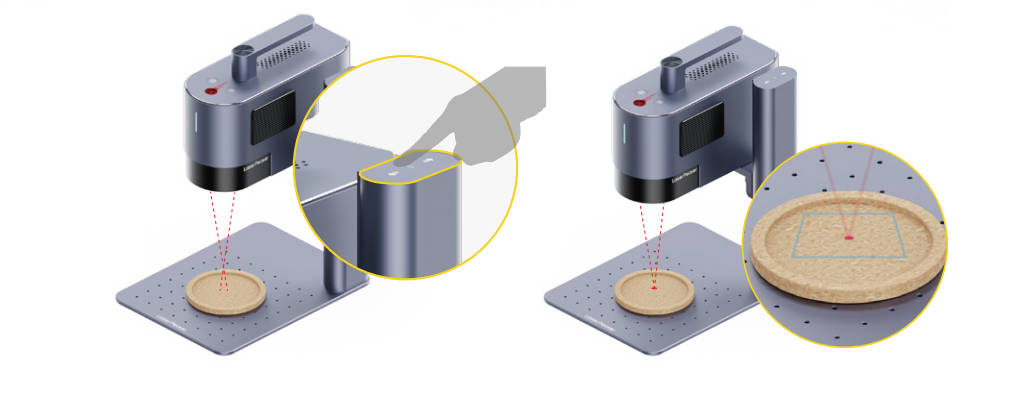

Méthode 1 : Mise au point avec double point rouge

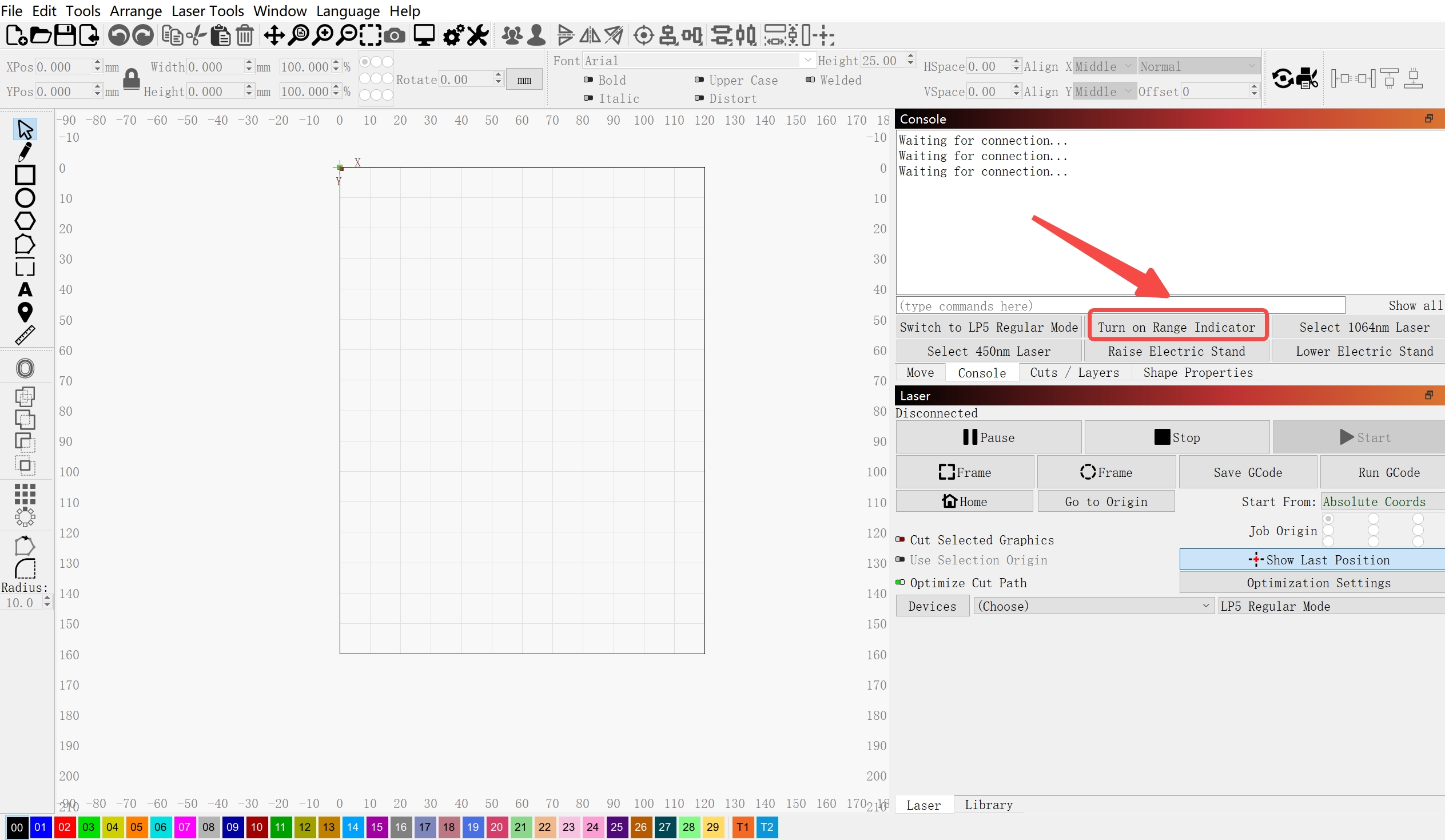

Cliquez avec le bouton gauche sur "Activer l’indicateur de portée"
La machine émettra deux points rouges pour aider à la mise au point. Ajustez la hauteur du Support électrique jusqu’à ce que les deux points rouges se superposent.

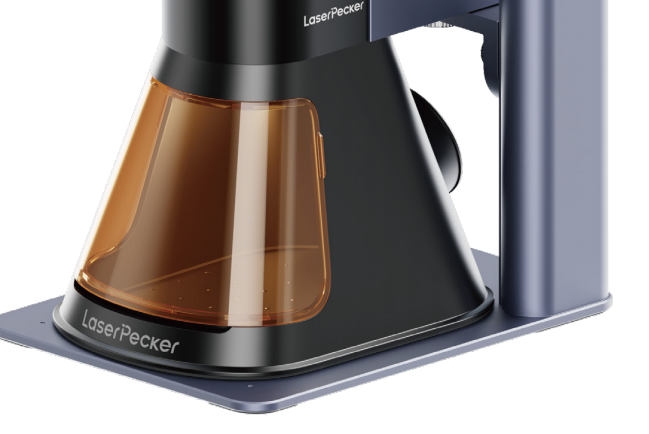

Méthode 2 : Méthode de focalisation du Capot de protection
Soulevez l'Unité laser à au moins 20 cm de la Plaque de base. Alignez le Capoot de protection magnétique sous l'Unité laser et fixez-la autour de la lentille laser. Branchez le câble du ventilateur d'extraction à l'arrière de l'Unité laser.
Placez le matériau à travailler sur la Plaque de base dans la bonne orientation, puis abaissez le Support électrique. Le laser sera correctement mis au point lorsque le bas du Capot de protection sera juste au-dessus du matériau.
4.5 Prévisualisation de la conception
Pour commencer la prévisualisation :

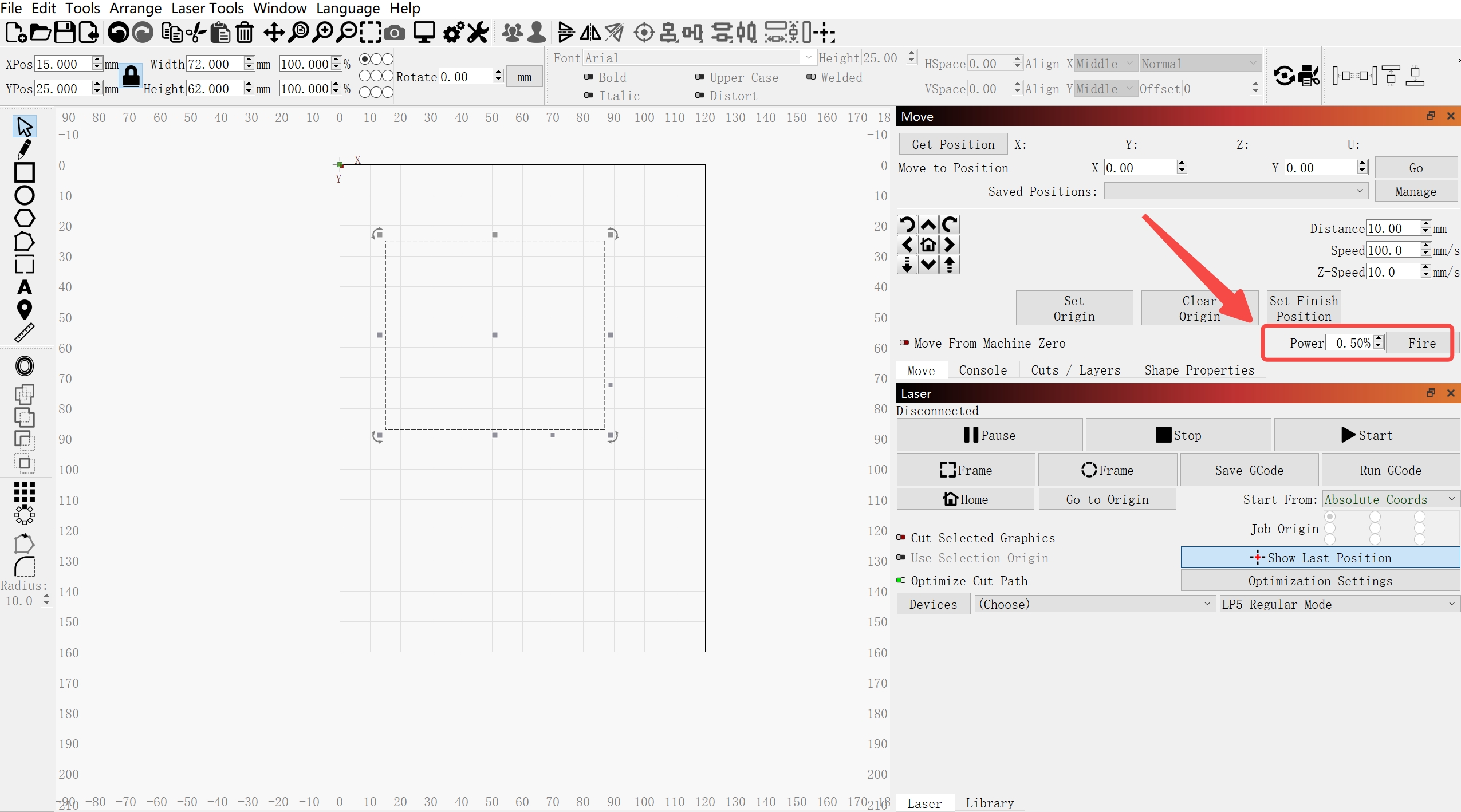

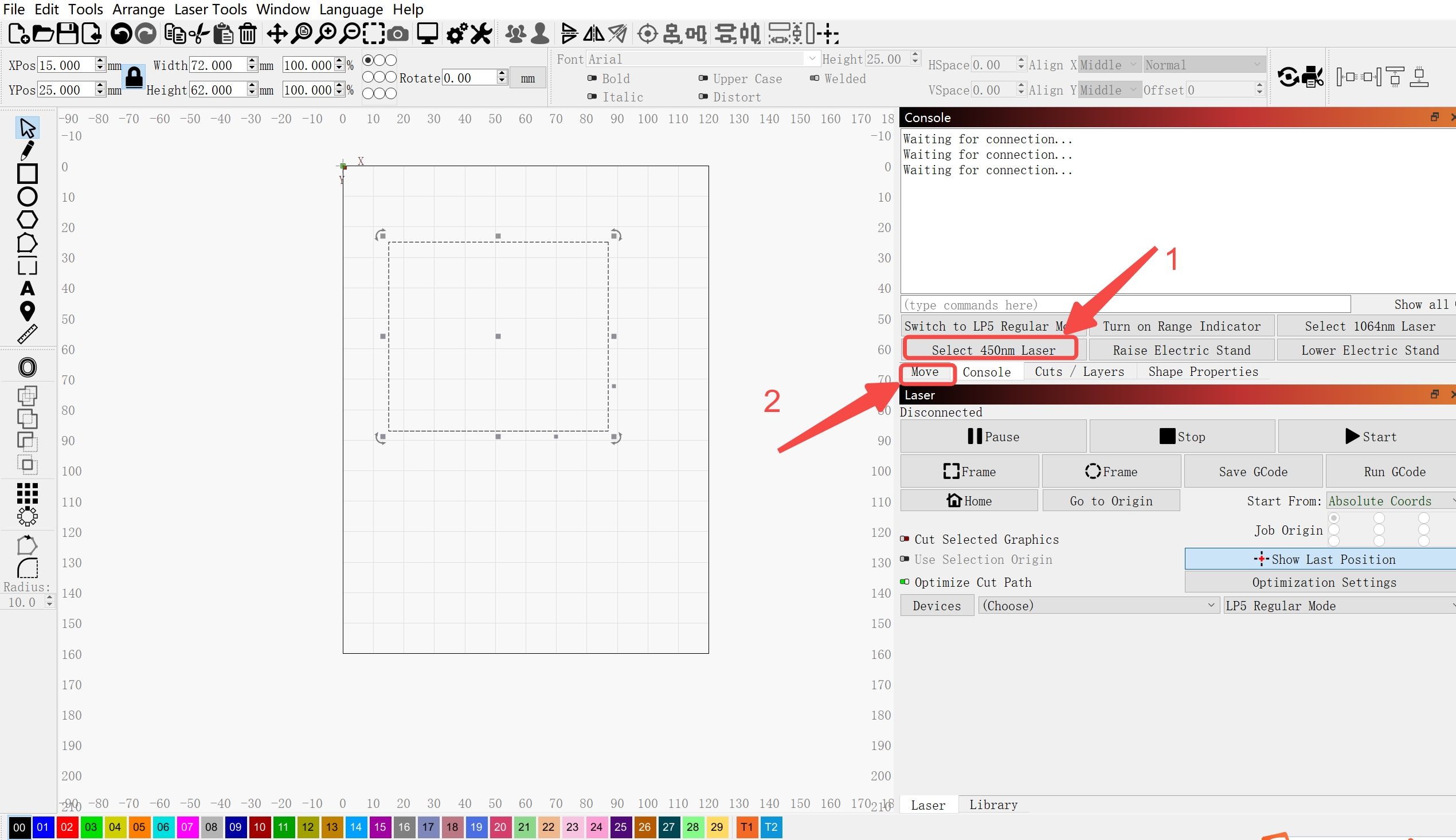

Cliquez sur "Sélectionner le laser 450 nm" dans la fenêtre "Console", puis allez à "Déplacer" pour ajuster la puissance de prévisualisation du laser.

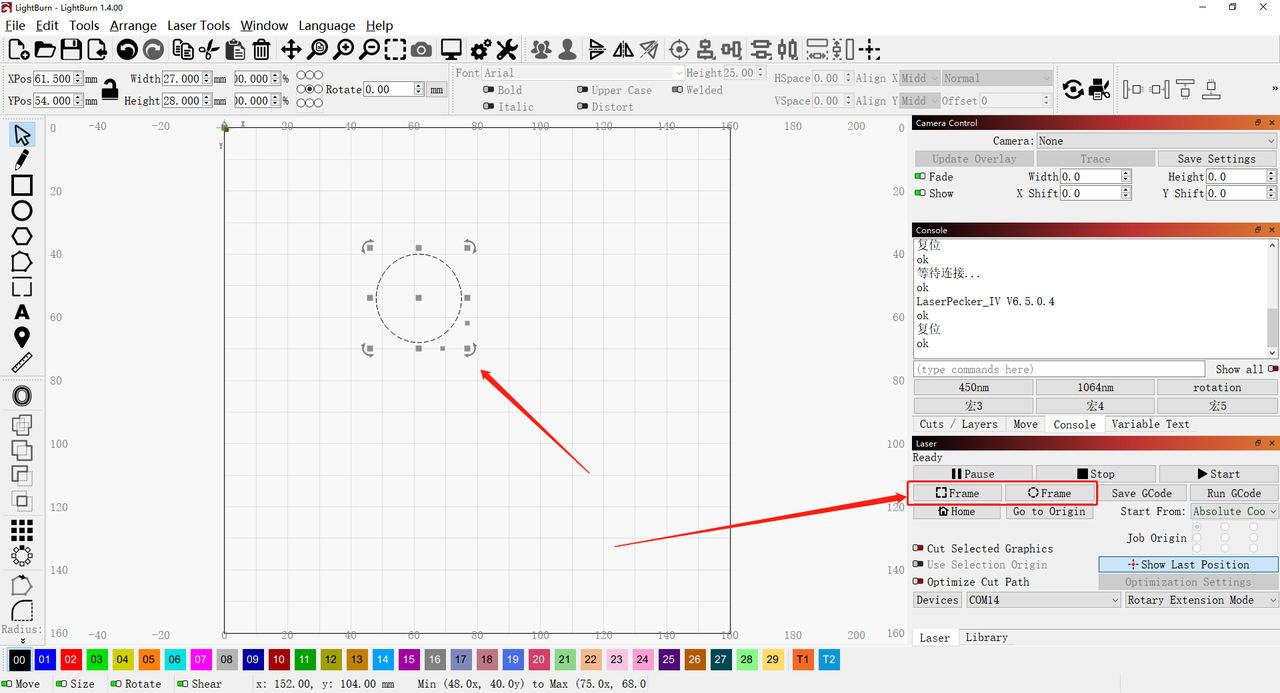

Sélectionnez votre conception et maintenez la touche "Shift" enfoncée.
Cliquez ensuite sur square-frame.jpg pour un aperçu de forme carrée ou sur circle-frame.jpg
pour un aperçu de forme circulaire.
4.6 Réglage des calques, paramètres et choix de la source laser pour la gravure / découpe

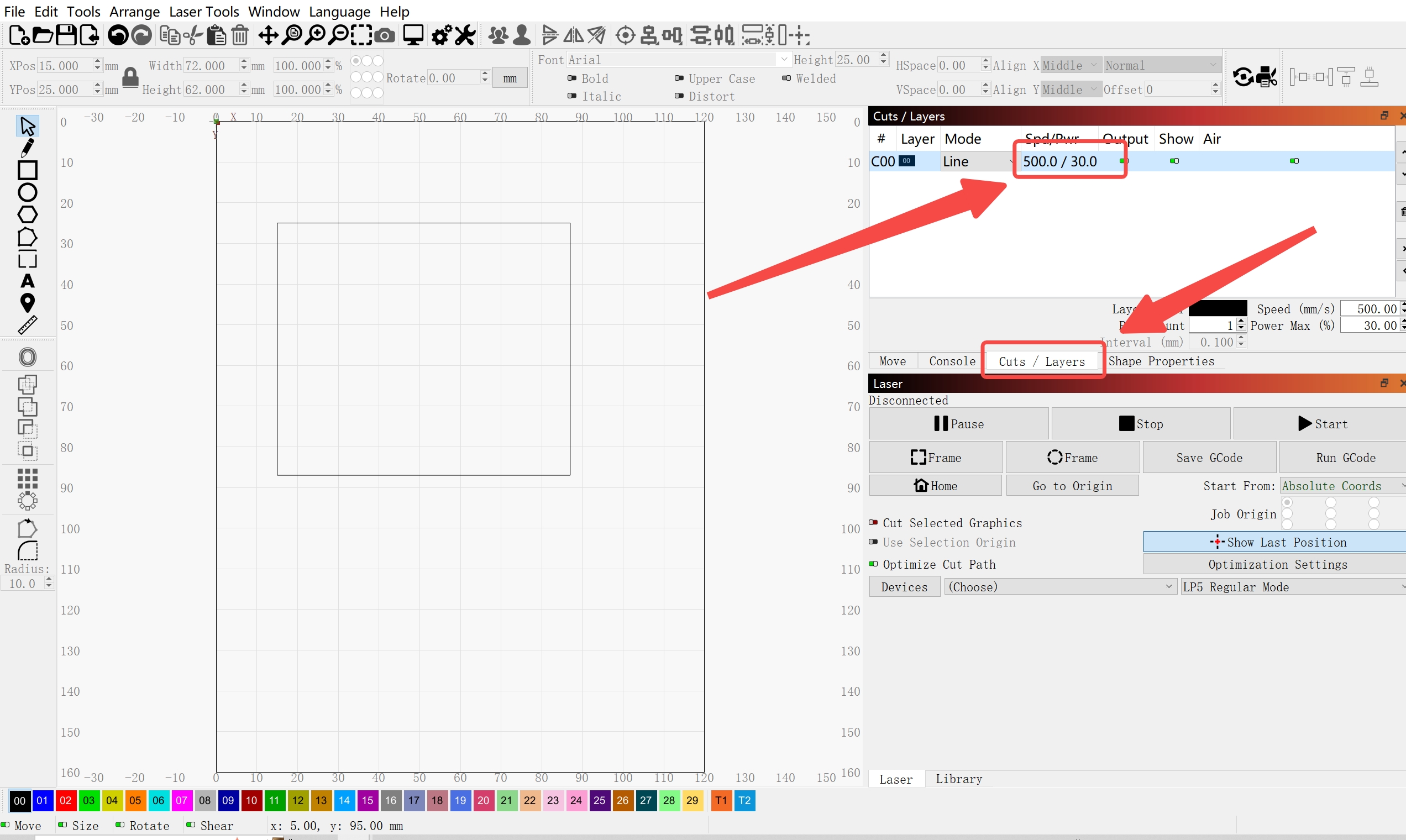

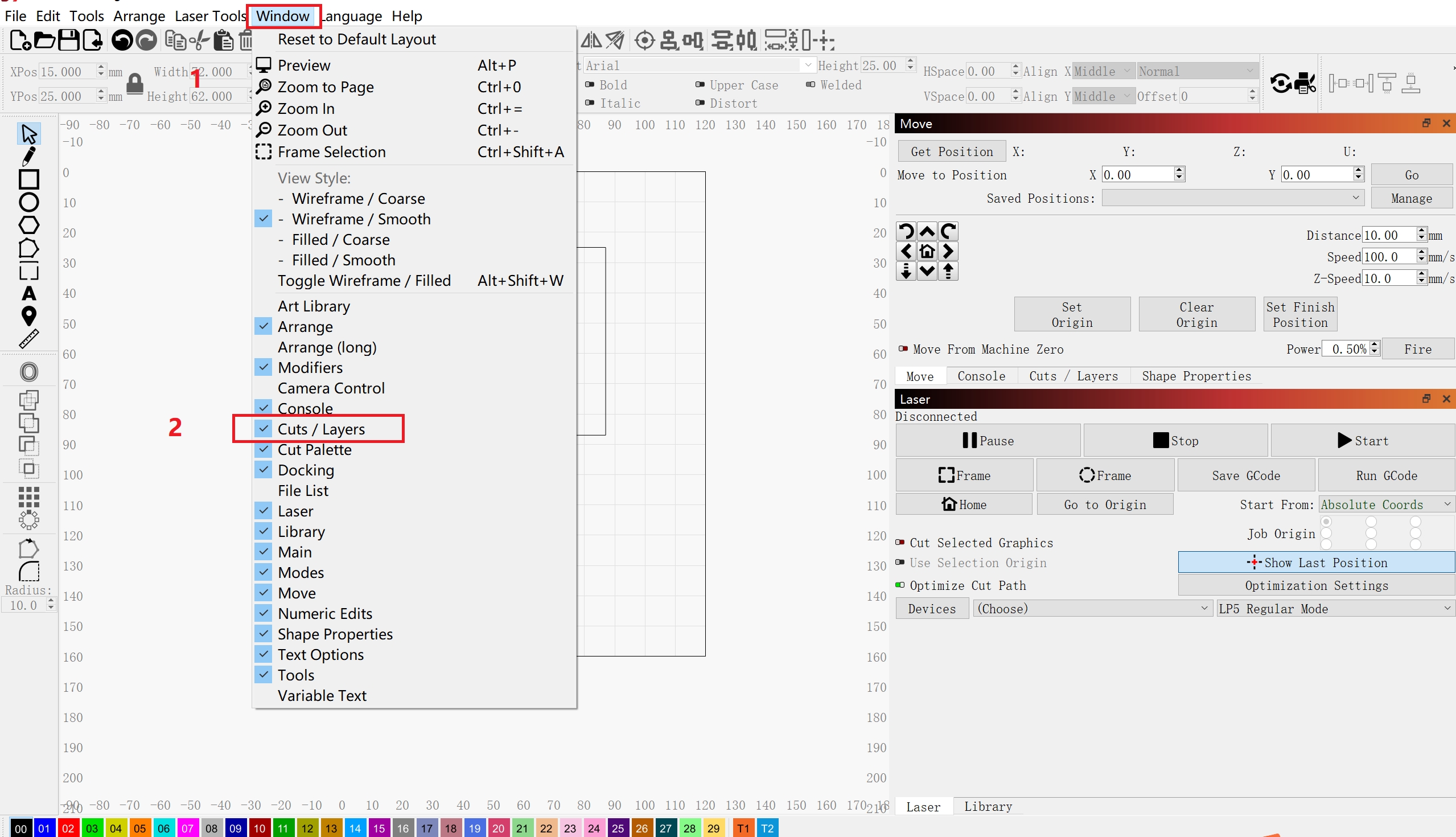

Depuis la barre d’outils, ouvrez l’onglet "Window" puis sélectionnez "Cuts / Layers". Les paramètres "Cuts / Layers" apparaîtront alors dans la fenêtre située à droite.
Double-cliquez sur la barre de menu "Cuts / Layers" en haut à droite pour ouvrir la fenêtre "Cut Settings Editor". Depuis cette fenêtre, vous pouvez définir les paramètres "Vitesse", "Puissance max", "Mode", "Commun" et "Avancé".

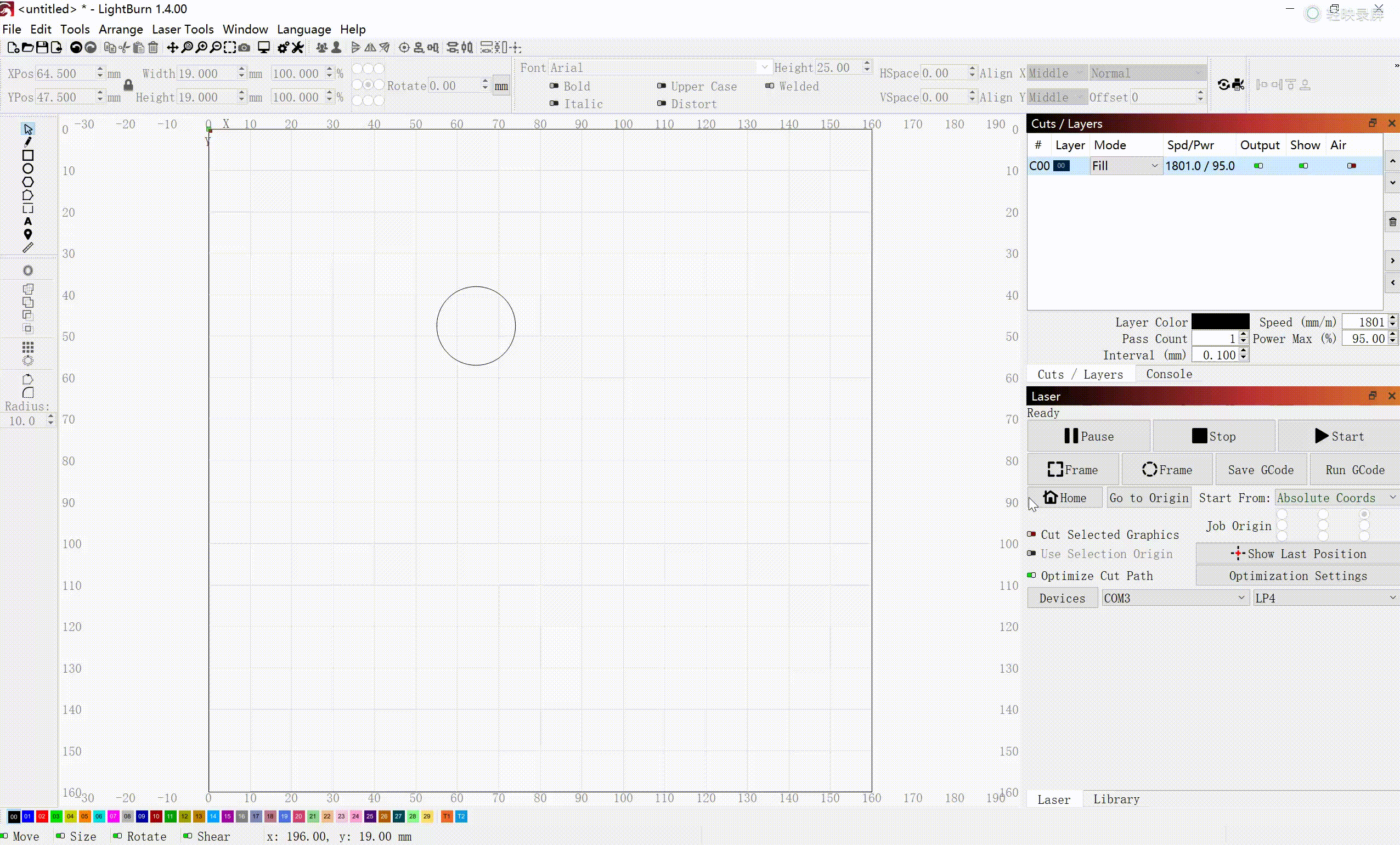

En fonction de votre projet, sélectionnez "450" (laser diode 20W) ou "1064" (laser fibre 20W) depuis la fenêtre "Console".
Cliquez sur "Start" pour lancer la gravure ou la découpe. Utilisez les boutons correspondants "Pause" ou "Stop" pour interrompre le projet si nécessaire, comme illustré dans le GIF ci-dessous.
Si le LightBurn se déconnecte du LP5 pendant l'installation, cliquez sur "Homing" ou "Devices", sélectionnez à nouveau le fichier de configuration du LP5 et reconnectez le LP5 au LightBurn en cliquant sur "OK".
5. Tutoriels supplémentaires
Pour plus d'instructions sur l'utilisation, veuillez consulter les tutoriels officiels de LightBurn :
