Dans cet article, nous vous expliquerons comment calibrer la caméra à l'intérieur de l'Enceinte de sécurité.
#1 Pourquoi la caméra doit-elle être calibrée ?
Même si la caméra à l'intérieur de l'Enceinte de sécurité est focalisée (à la distance focale optimale), il peut encore y avoir de petites différences entre l'objet reconnu et le résultat réel de la gravure pour diverses raisons. Ne vous inquiétez pas — le calibrage de la caméra permettra d'affiner sa précision et son exactitude.
Cette fonction est uniquement disponible sur PC.
#2 Comment calibrer la caméra et améliorer la précision ?
Préparations
1. Assurez-vous que la communication entre la machine LP et l'Enceinte de sécurité est stable.
2. Le logiciel LDS PC est correctement connecté à la machine LP et le modèle de caméra correspondant à votre machine est sélectionné.
Calibration étape par étape:

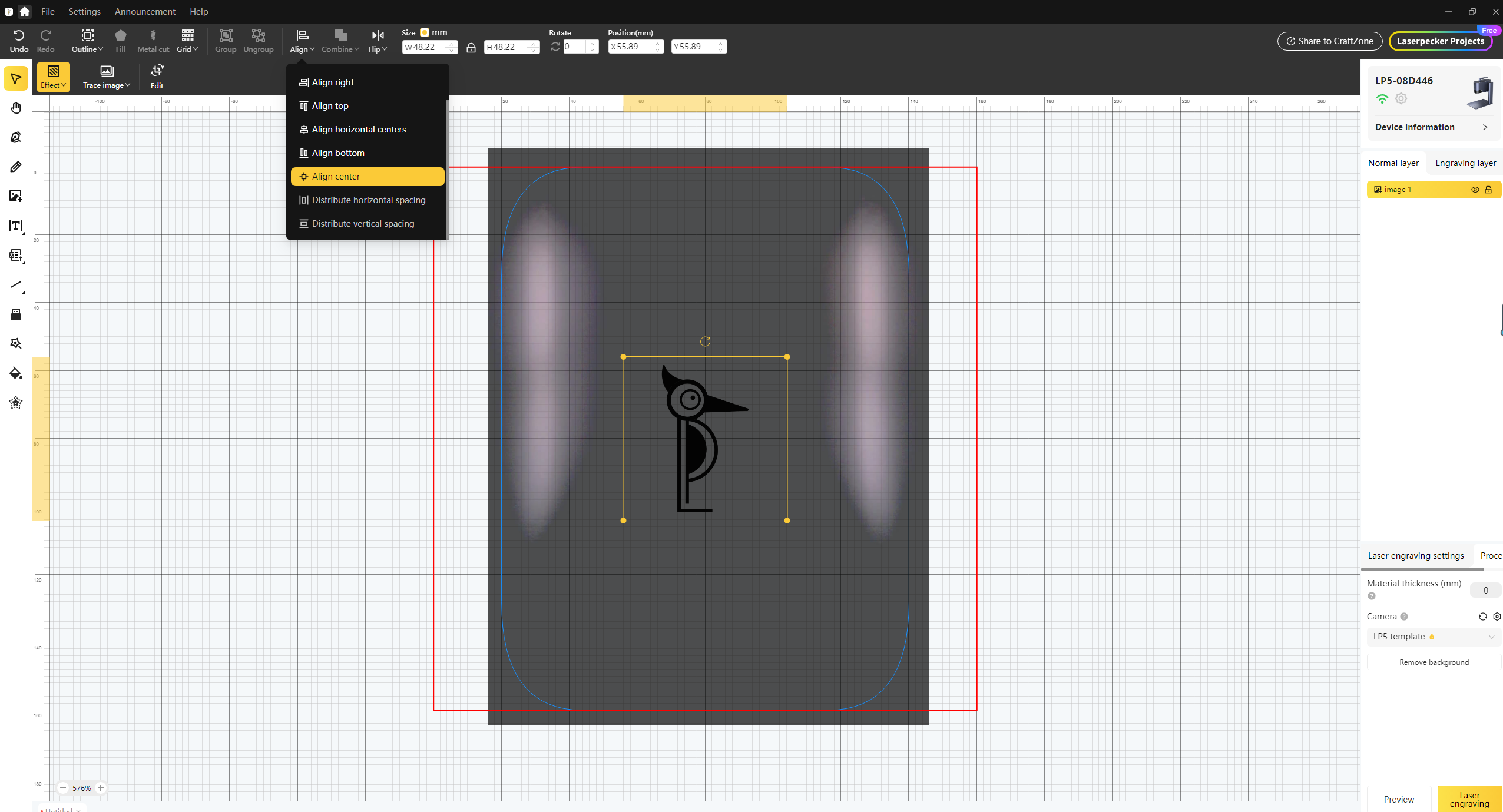

Étape 1 : Importez votre design et alignez-le au centre.

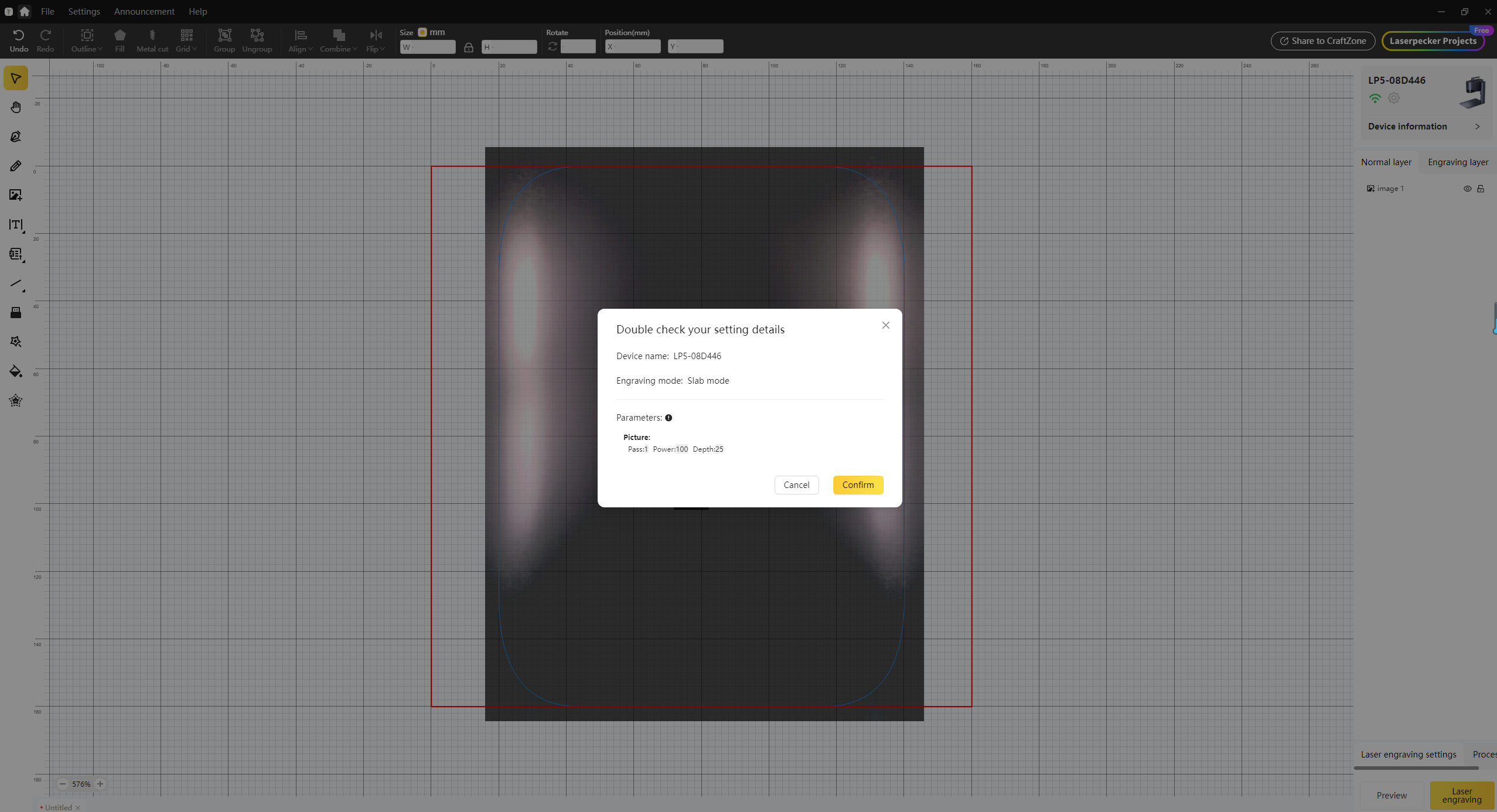

Étape 2 : Lorsque la gravure est terminée, cliquez sur l'icône «Actualiser »pour obtenir une nouvelle capture de l'image gravée.
Étape 3 : Lorsque la gravure est terminée, cliquez sur l'icône «Actualiser »pour obtenir une nouvelle capture de l'image gravée.

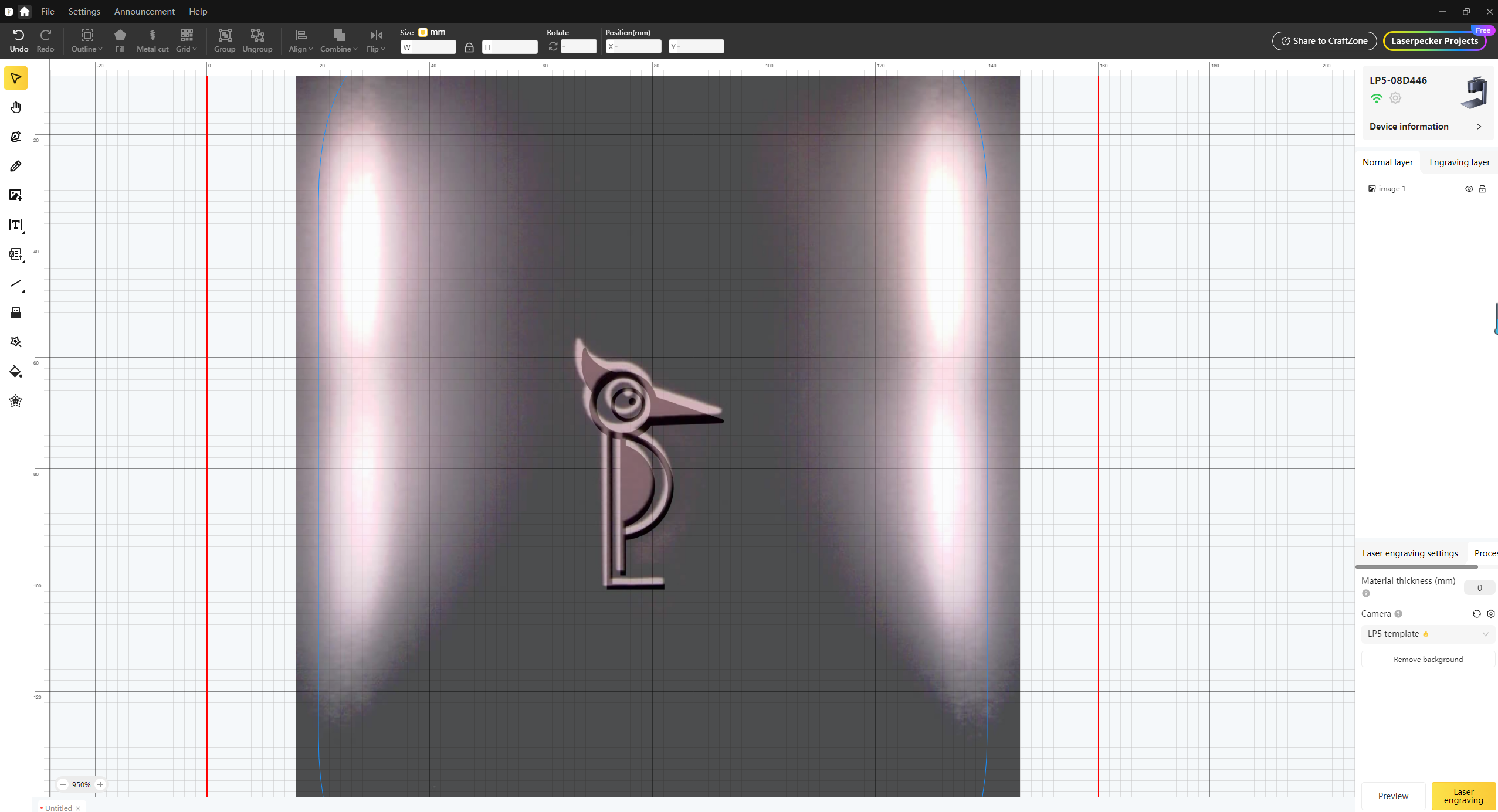

Si la capture et votre design ne sont pas alignés, cela signifie que la caméra et la machine ne sont pas parfaitement synchronisées, ce qui affecte la précision de la gravure. Une calibration est alors nécessaire pour corriger cela.

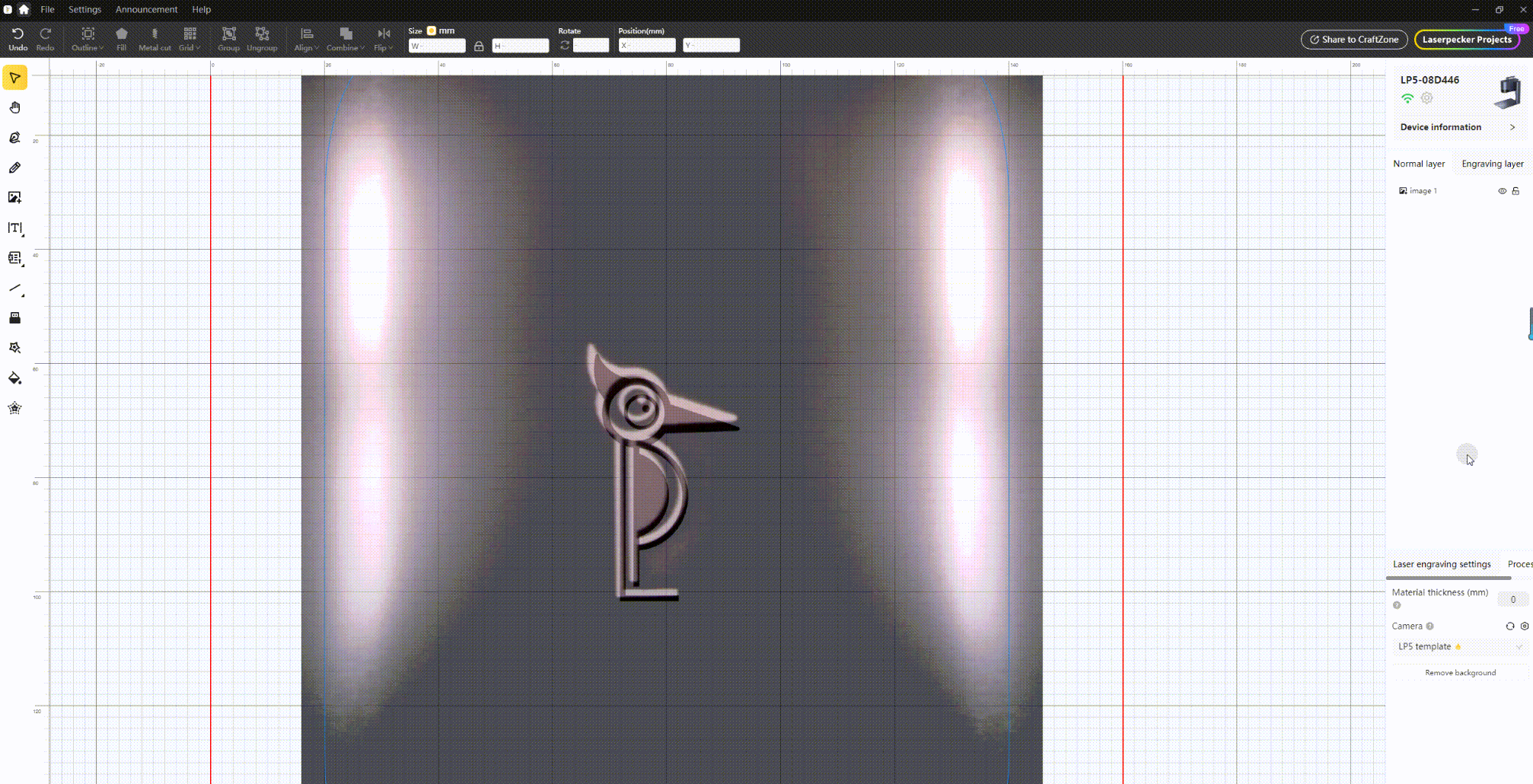

Étape 4 : Cliquez sur «⚙ »dans la section Caméra et ajustez les paramètres suivants afin d'aligner la capture avec votre design :
W (Largeur) : Ajuste la largeur de la capture.
Augmenter la largeur : ︿
Réduire la largeur : ﹀
H (Hauteur) : Ajuste la hauteur de la capture.
Augmenter la hauteur : ︿
Réduire la hauteur : ﹀
X (Horizontal) : Déplace la capture vers la gauche ou la droite.
Déplacer vers la gauche : ﹀
Déplacer vers la droite : ︿
Y (Vertical) : Déplace la capture vers le haut ou vers le bas.
Déplacer vers le bas : ﹀
Déplacer vers le haut : ︿

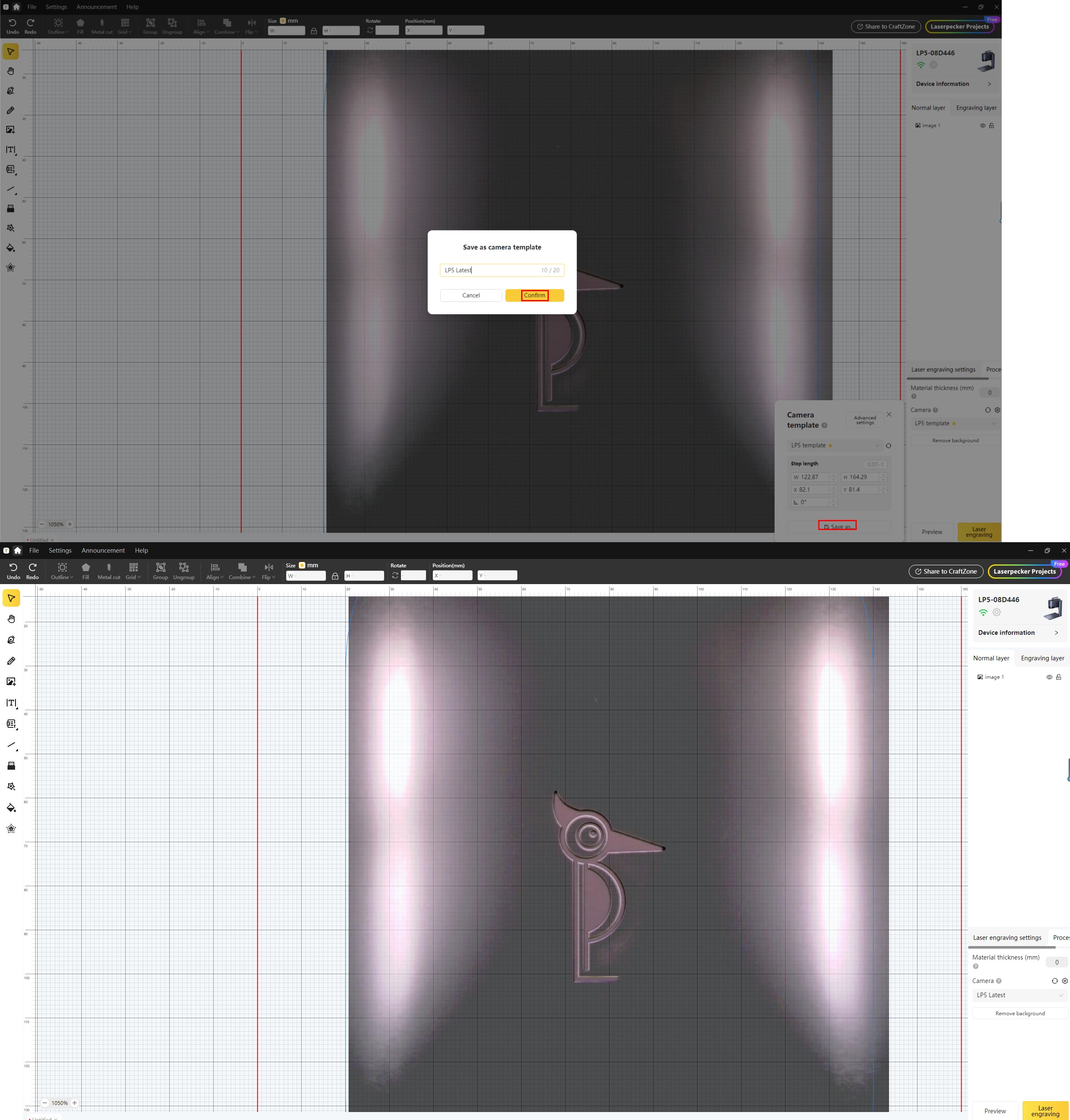

Étape 5 : Après les réglages, cliquez sur «Enregistrer sous »pour créer un nouveau modèle de caméra.
Étape 6 : Testez le nouveau modèle afin de vérifier que la calibration de la caméra a réussi.
