Dans cet article, nous vous présenterons les fonctionnalités et utilisations de la caméra de l’Enceinte de sécurité.
Précautions avant d’utiliser les fonctions de la caméra
1. Assurez-vous que la zone de traitement est bien éclairée. Un éclairage ambiant insuffisant peut entraîner une mauvaise qualité des instantanés.
2. Placez un matériau diffus (par exemple, un papier cartonné noir) derrière le matériau à graver afin d’améliorer la qualité des instantanés. Veillez également à ce que la couleur de l’arrière-plan contraste avec celle du matériau à graver pour faciliter la reconnaissance par la caméra.

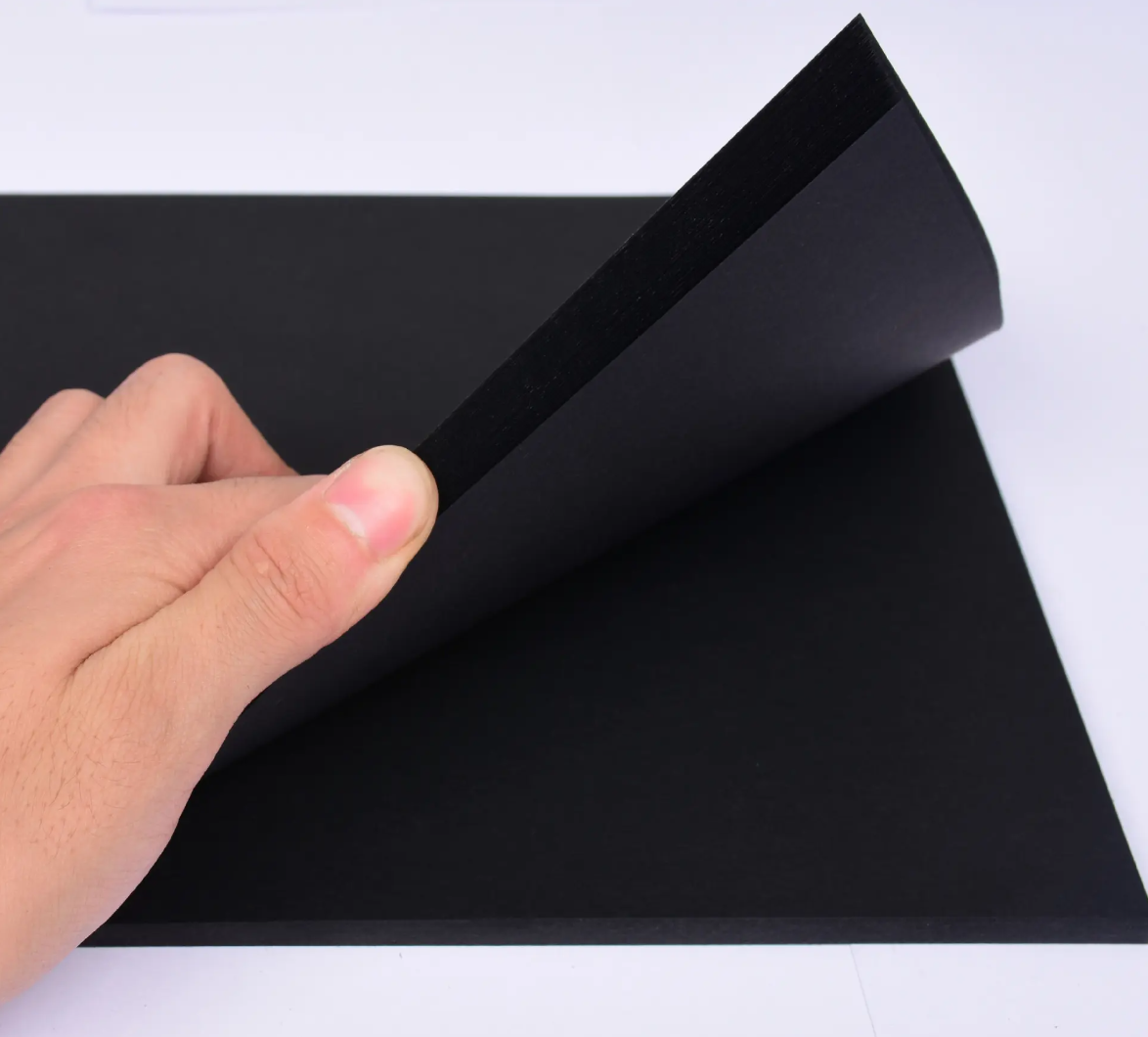

Un matériau diffus adapté servant de fond — Papier cartonné noir.
3. N’utilisez pas de matériaux trop réfléchissants ou trop épais, car la caméra pourrait ne pas reconnaître la zone de traitement. Évitez les matériaux creux ou présentant des enchevêtrements ou des formes complexes. Assurez-vous que le matériau présente une hauteur uniforme pour minimiser les problèmes de reconnaissance.
4. Laissez au moins 2 mm d’espace entre chaque pièce de matériau afin d’aider la caméra à les distinguer facilement.
5. Disposez tous les matériaux dans la même direction pour garantir des résultats de gravure homogènes, notamment lors de gravures en série.
Fonctionnalité 1 : Remplissage intelligent
Qu’est-ce que le remplissage intelligent ?
Le remplissage intelligent est une fonctionnalité clé de la caméra intégrée à l’Enceinte de sécurité LaserPecker. Elle utilise des algorithmes avancés de reconnaissance visuelle pour appliquer automatiquement un seul design sur plusieurs matériaux, facilitant ainsi la gravure en série.
Comment utiliser le Remplissage intelligent ?
Méthode 1 : via le logiciel LDS pour PC
Étape 1 : Ajustez la longueur focale
Réglez la longueur focale correcte pour la gravure.
Étape 2 : Prenez un instantané

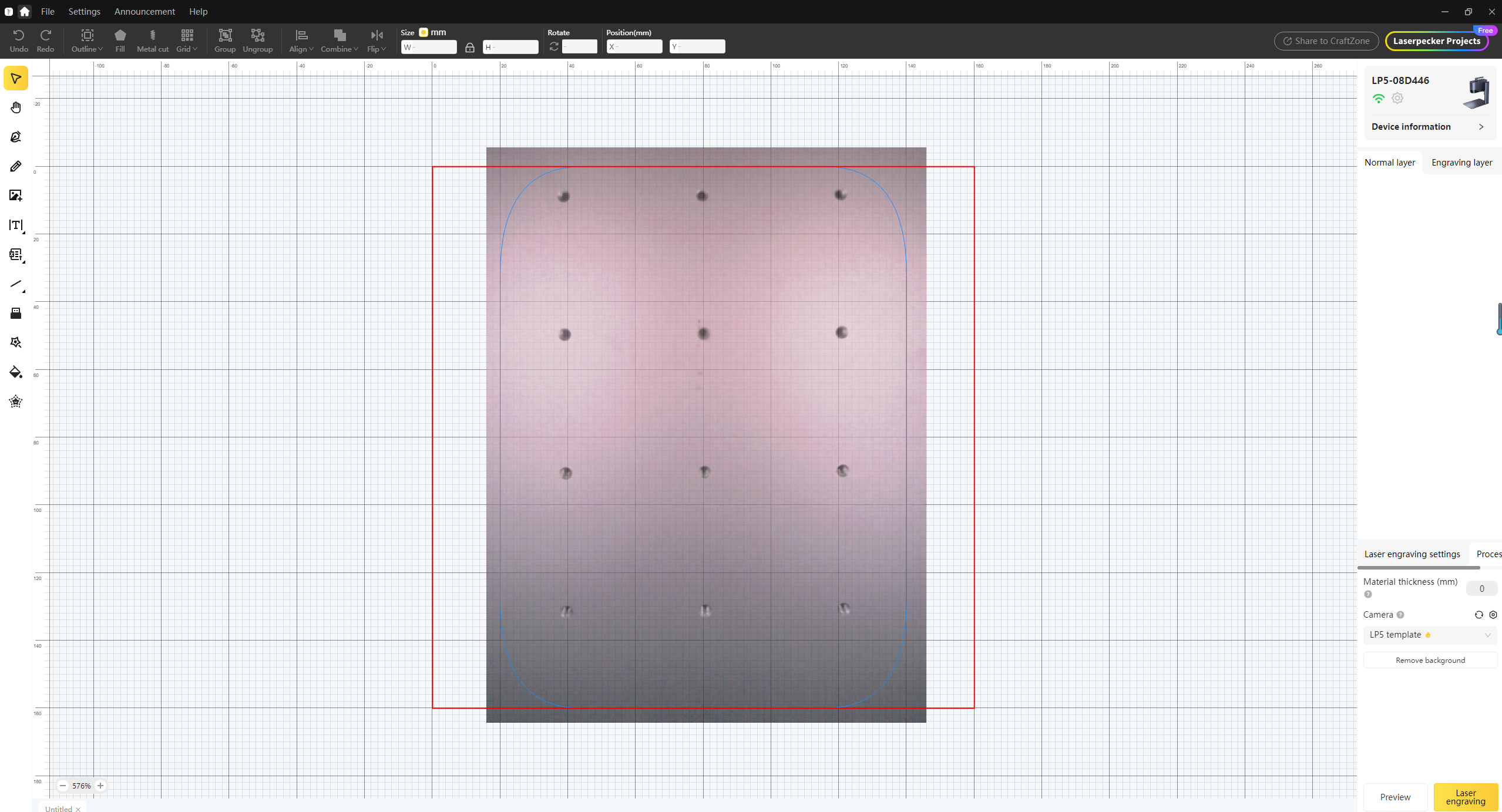

Dans la section «Traitement», trouvez l’icône «Actualiser». Cliquez ensuite sur cette icône pour prendre une photo avec la caméra.
Étape 3 : Préparez la zone de gravure
Placez un matériau diffus (comme un papier cartonné noir) sur la Plaque de base. Ensuite, disposez tous les matériaux à graver sur ce matériau diffus.
Étape 4 : Ajustez le design

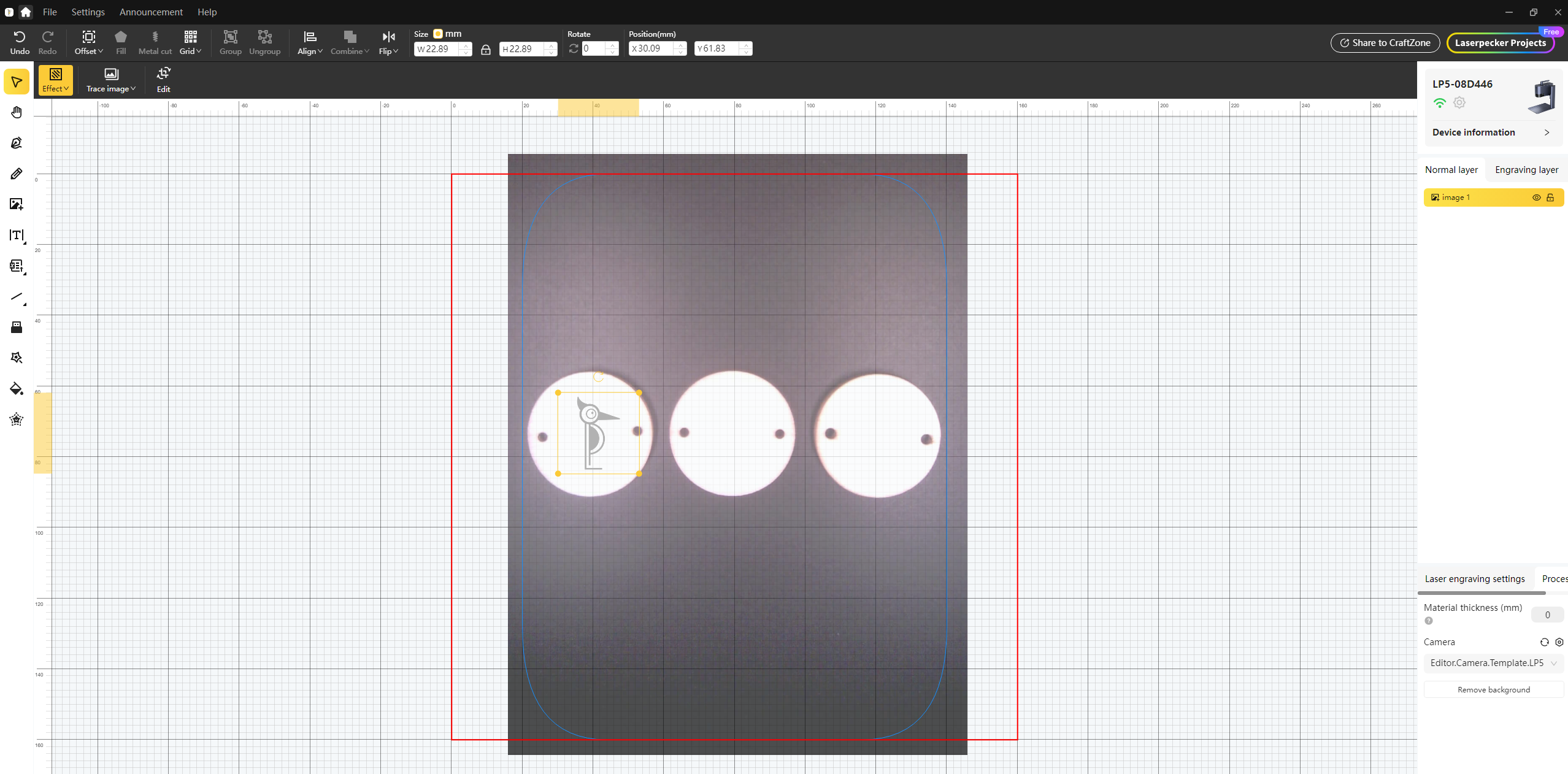

Modifiez la position et la disposition du design selon vos besoins pour correspondre à vos exigences de gravure.
Étape 5 : Activez le remplissage intelligent

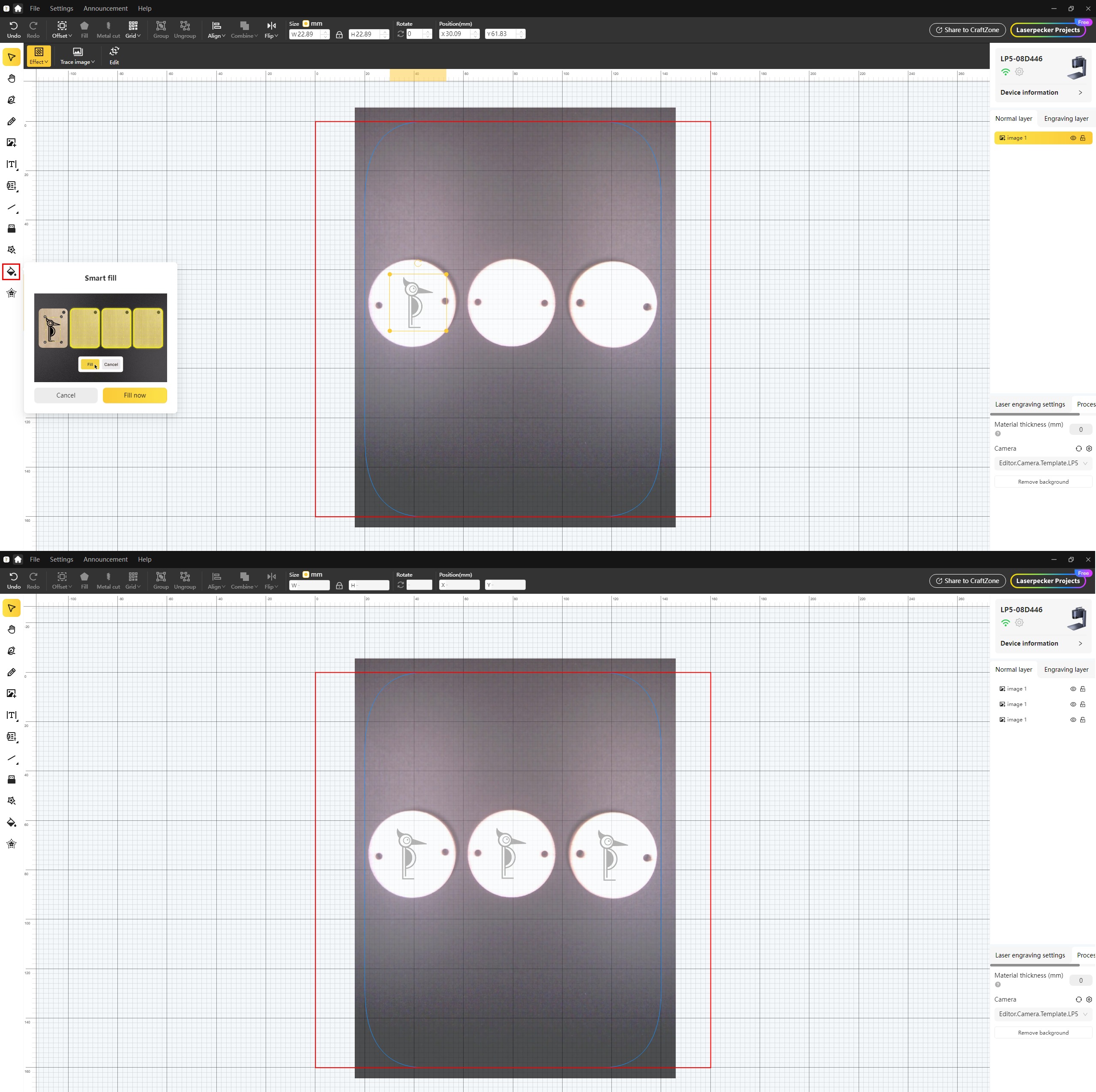

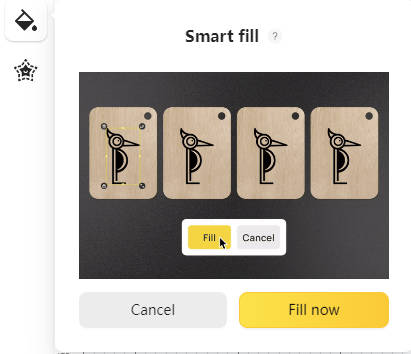

Sélectionnez votre design puis cliquez sur le bouton «Remplir maintenant» pour appliquer le design sur tous les matériaux.
Étape 6 : Réglez les paramètres de gravure
Saisissez tous les paramètres nécessaires à la gravure, puis lancez la gravure.
Méthode 2 : via l’application LDS
Étape 1 : Ajustez la longueur focale
Réglez la longueur focale correcte pour la gravure.
Étape 2 : Prenez un instantané

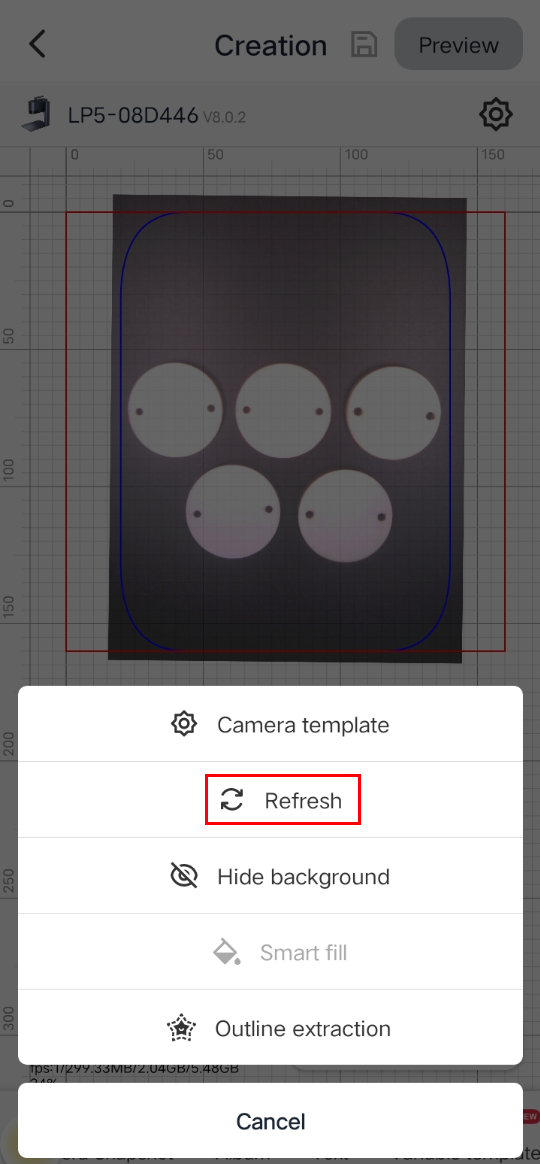

Appuyez sur «Actualiser» pour que la caméra prenne une photo des objets dans la zone de traitement.
Étape 3 : Préparez la zone de gravure
Placez un matériau diffus (comme un papier cartonné noir) sur la Plaque de base. Puis, disposez tous les matériaux à graver sur ce matériau diffus.
Étape 4 : Ajustez le design

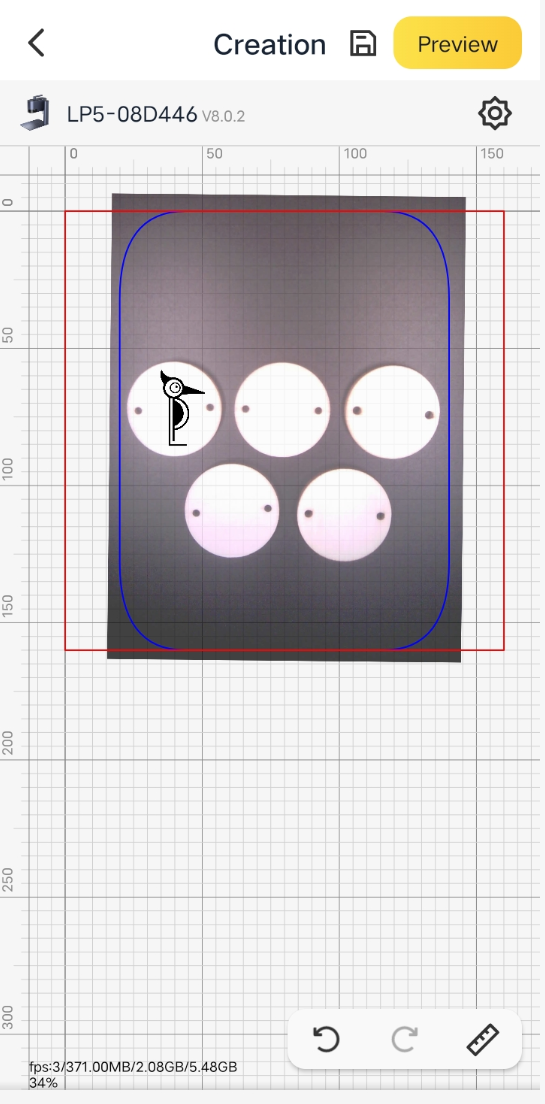

Modifiez la position et la disposition du design selon vos besoins pour répondre à vos exigences de gravure.

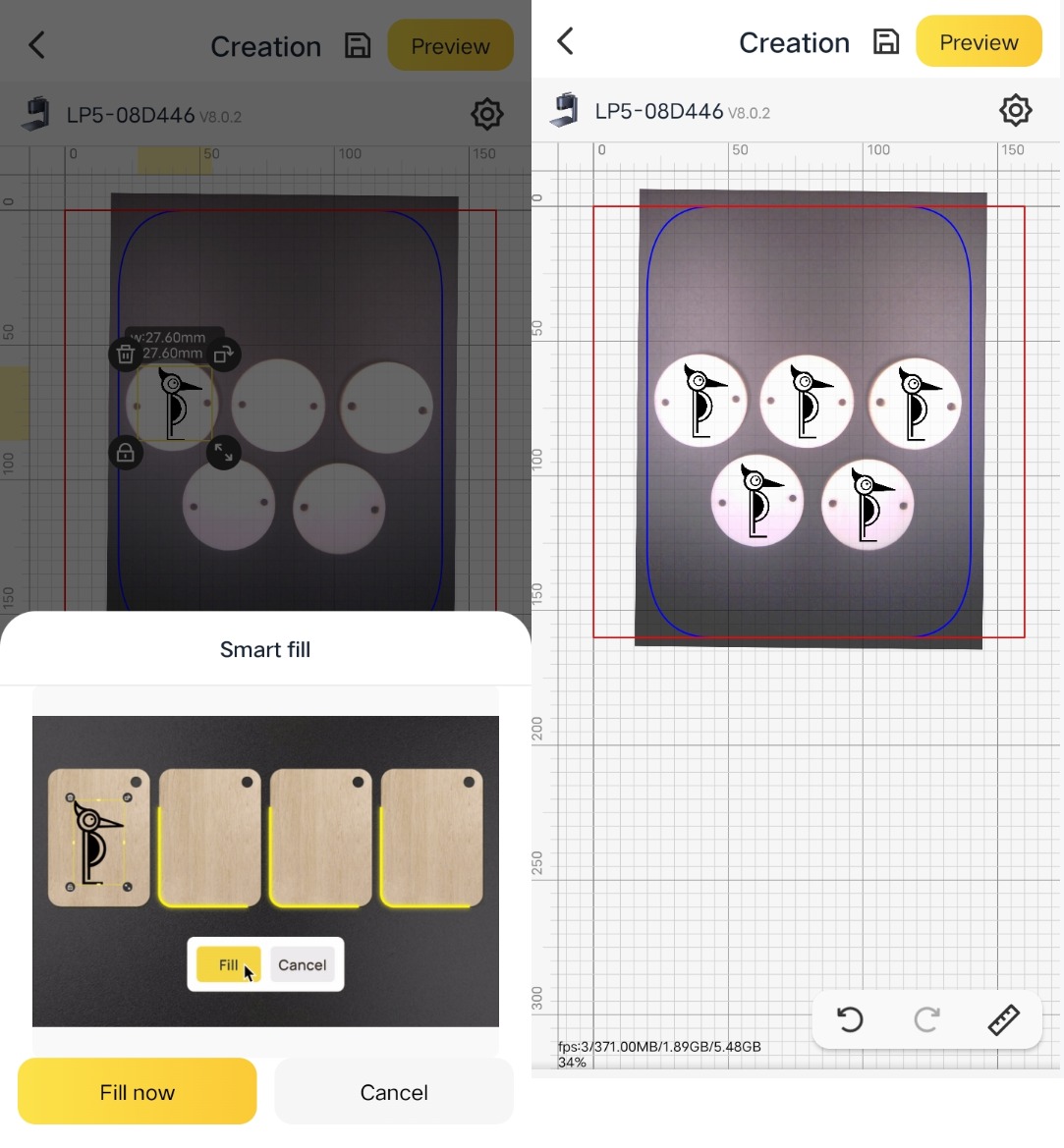

Étape 5 : Activez le remplissage intelligent
Sélectionnez votre design et appuyez sur le bouton «Remplir maintenant» pour appliquer le design sur tous les matériaux.
Saisissez tous les paramètres nécessaires à la gravure, puis lancez la gravure.
Fonctionnalité 2 : Extraction du contour
Qu’est-ce que l’extraction du contour ?
La fonction d’extraction du contour détecte et extrait le contour d’une image capturée par la caméra, de façon similaire à la fonction «Tracer l’image».
Comment utiliser l’extraction du contour ?
Méthode 1 : via le logiciel LDS pour PC
Étape 1 : Ajustez la longueur focale
Assurez-vous que la longueur focale est correctement réglée pour le processus de gravure.
Étape 2 : Prenez un instantané
Cliquez sur l’icône «Actualiser» dans la section «Traitement», puis la caméra prendra une photo des objets placés dans la zone de traitement.
Étape 3 : Préparez la zone de gravure
Placez un matériau diffus (comme un papier cartonné noir) sur la Plaque de base. Ensuite, disposez tous les matériaux à graver sur ce matériau diffus.

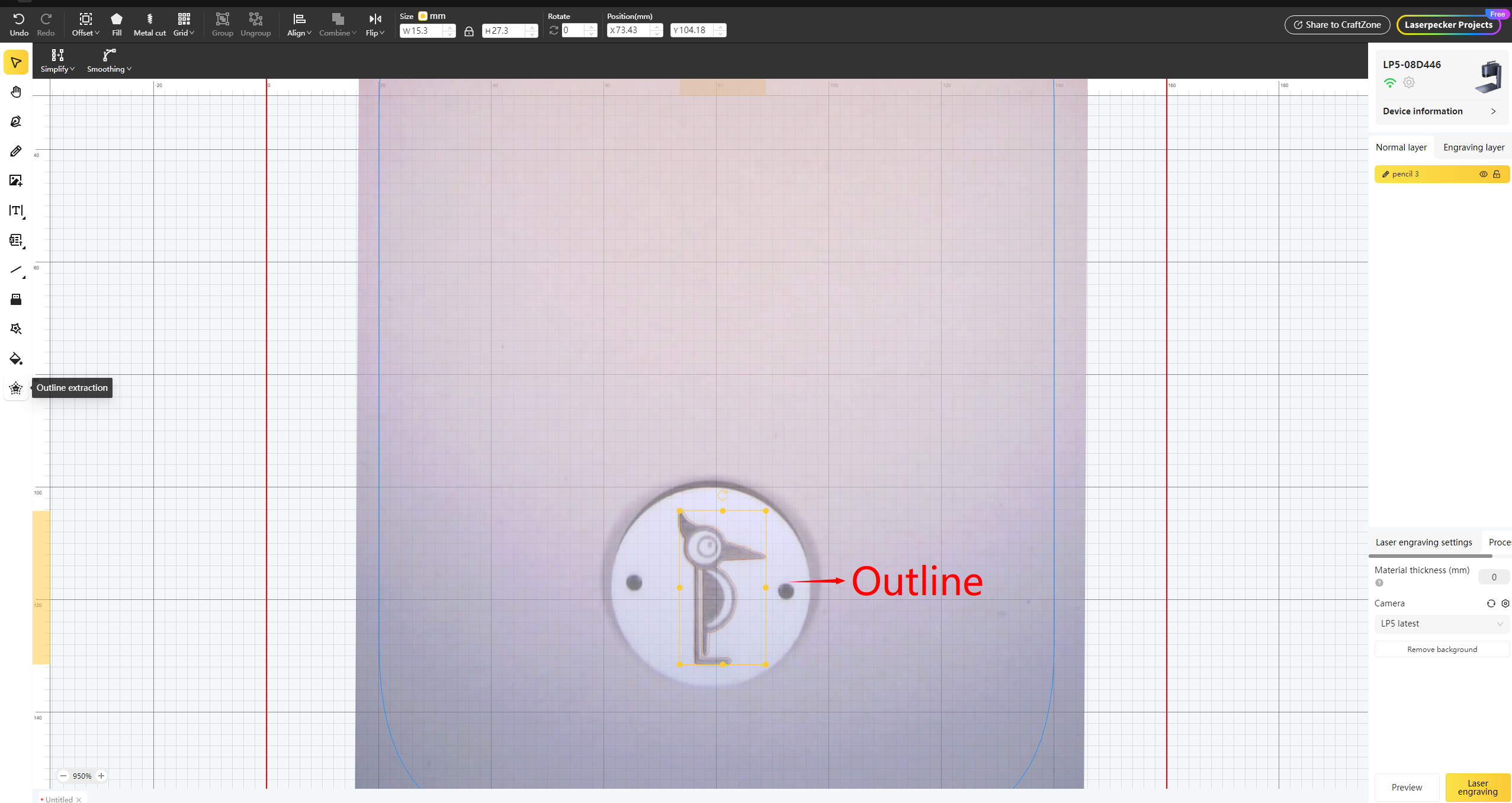

Étape 4 : Extrayez le contour

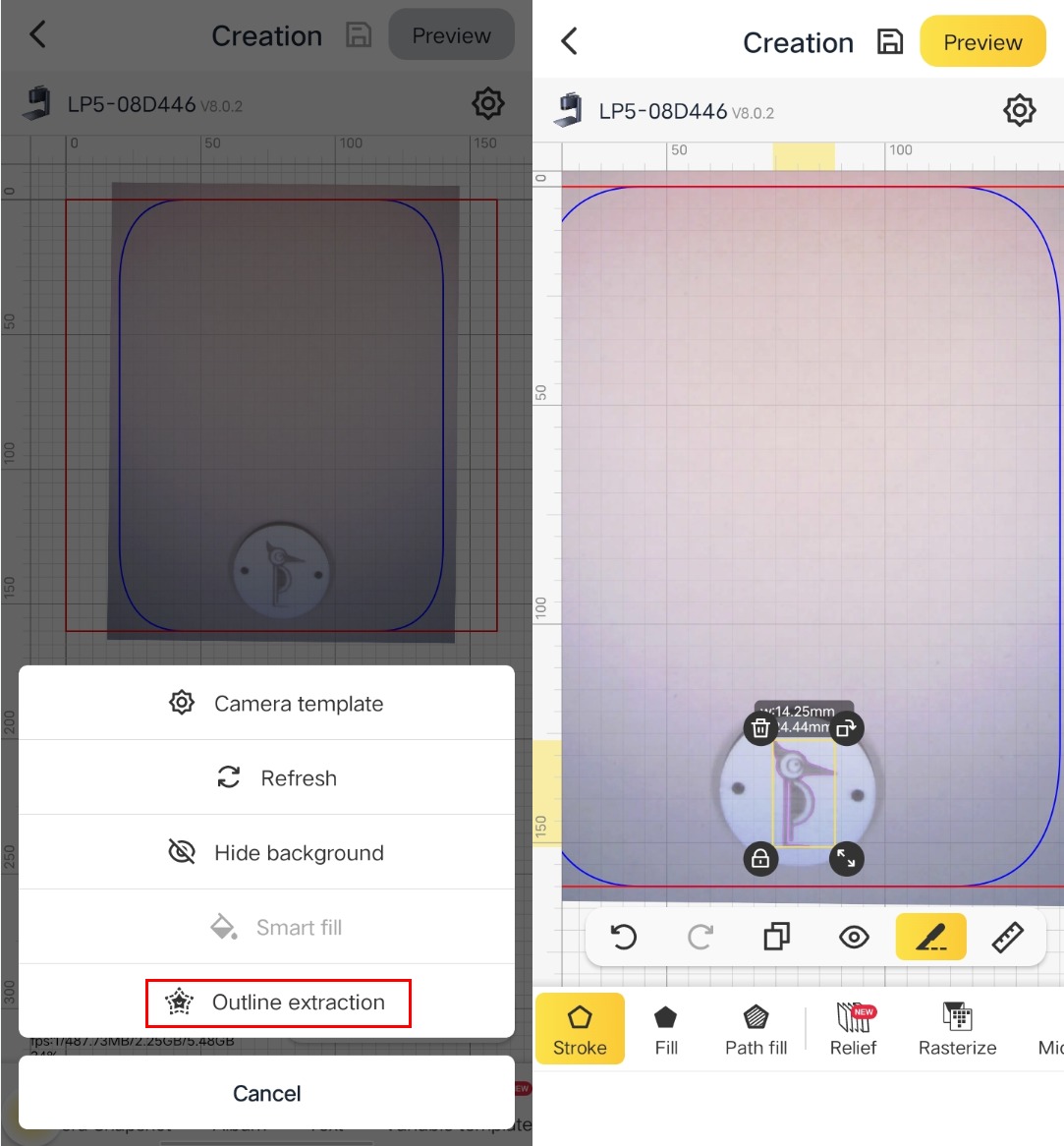

Cliquez sur «Extraction du contour» pour générer le contour de l’image.
Des facteurs externes, tels que l’éclairage, peuvent provoquer des lignes parasites dans le contour. Supprimez manuellement les lignes indésirables et conservez uniquement les contours nécessaires.
