Après avoir déballé votre Enceinte de sécurité, suivez ces étapes essentielles pour assurer une installation correcte !
#1. Installez l'Unité laser

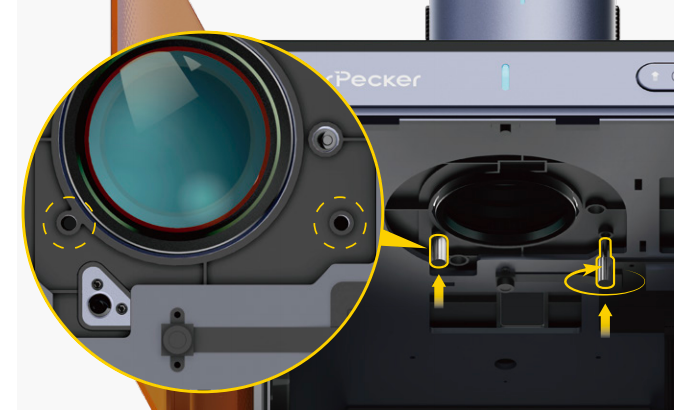

Retirez le cache de la lentille de l’Unité laser. Prenez les deux vis à main dans la boîte à outils, placez l’Unité laser près de l’Enceinte de sécurité, puis serrez fermement les vis dans le sens horaire, comme indiqué sur l’image ci-dessous.
Remarque
(1) Il est essentiel de s’assurer que l’Unité laser est solidement fixée afin d’obtenir les meilleurs résultats de gravure.
(2) Les vis à main servent uniquement à fixer l’Unité laser. Lors du déplacement de l’Enceinte de sécurité, tenez le corps principal plutôt que la poignée de l’Unité laser afin d’éviter tout dommage.
#2 Connectez l'Unité laser à l'Enceinte de sécurité

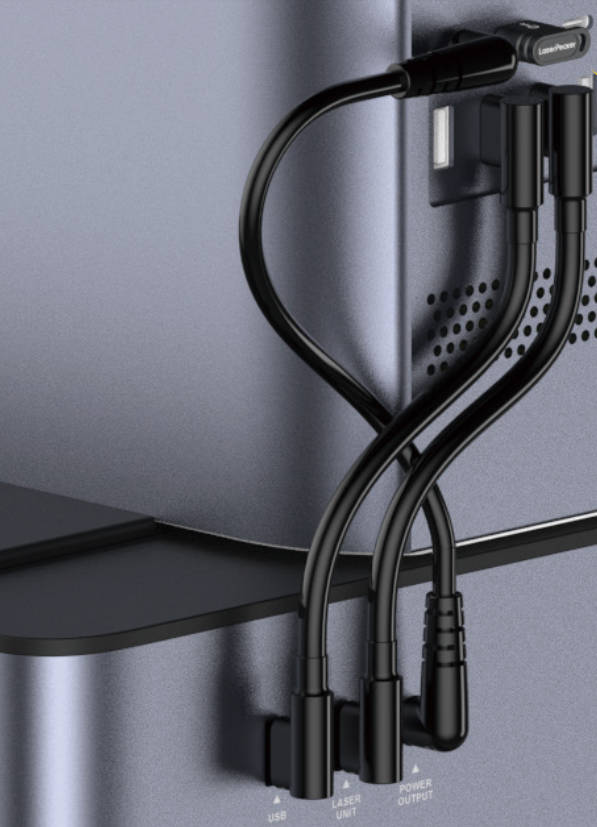

Branchez les deux câbles adaptateurs USB-A ainsi que le câble de l'adaptateur d’alimentation DC dans l'ordre indiqué sur l'image ci-dessous.
Remarque
(1) Utilisez l'adaptateur d’alimentation DC approprié pour votre Unité laser. L'utilisation d’un adaptateur incorrect peut entraîner des problèmes de tension et nuire à la qualité de gravure.
(2) Évitez de croiser les câbles USB-A, car cela peut perturber la communication.
(3) N'oubliez pas d'insérer la clé de sécurité (pour la machine LP5)
#3 Vérifiez le Bouton d'arrêt d'urgence

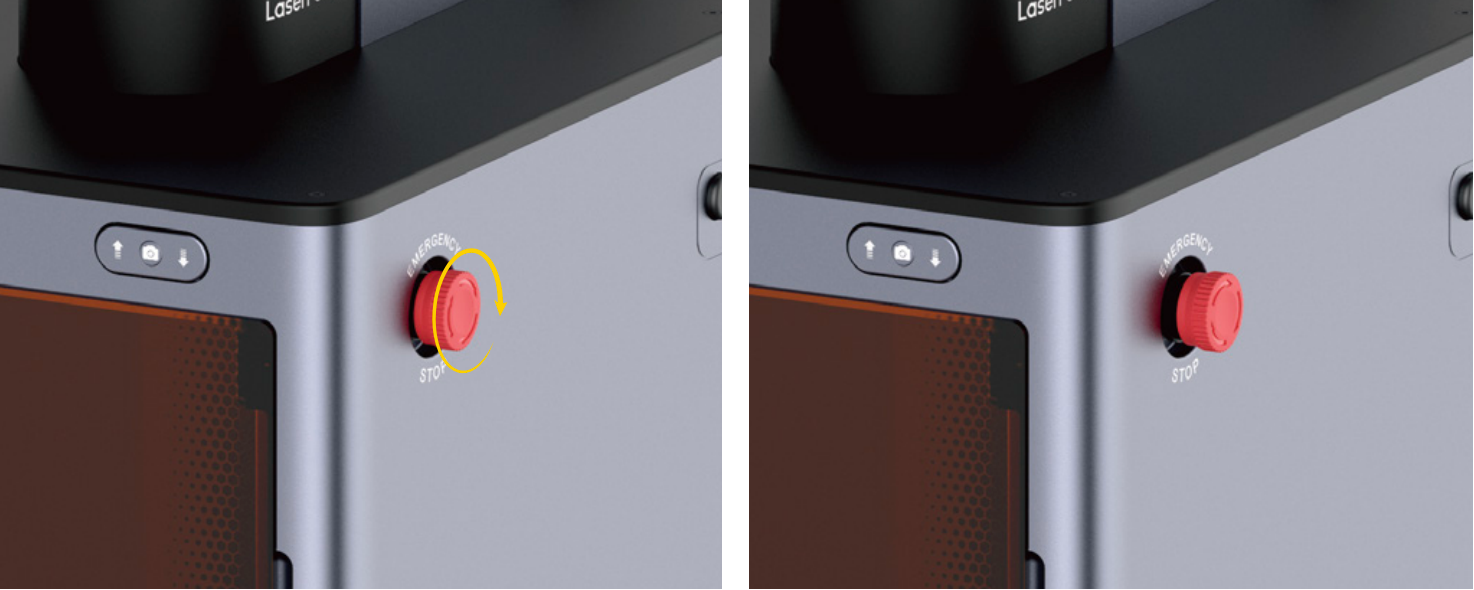

Avant utilisation, assurez-vous que le bouton d'arrêt d'urgence est relâché en le tournant dans le sens horaire. En cas d'urgence, appuyez sur le bouton pour arrêter immédiatement la machine. Une fois le problème résolu, tournez de nouveau le bouton dans le sens horaire pour reprendre un fonctionnement normal.
#4 Configurez le réseau pour la Caméra
Assurez-vous que l'Unité laser et la Caméra sont connectées au même réseau. Cela permet une communication fluide et l'activation de toutes les fonctions de la Caméra.
#5 Effectuez l'étalonnage de compensation de tolérance
En raison des tolérances d'assemblage, vous devez effectuer l'étalonnage de compensation de tolérance. Ce processus consiste à ajuster la hauteur de la Plaque de base à l'intérieur de l'Enceinte de sécurité afin de trouver la longueur focale optimale. Cette étape permet d'améliorer la qualité de gravure.
