La gravure en couleur sur métal est une technique utilisée pour ajouter des couleurs vives à une surface gravée. Une méthode consiste en la coloration naturelle par oxydation. Le processus fonctionne en dirigeant le laser sur la surface métallique, où la chaleur intense provoque l'oxydation du métal et sa réaction avec l'oxygène, formant un film d'oxyde. La variation d'épaisseurde ce film d'oxyde crée une interférence lumineuse, résultant en différentes couleurs. La variation de l'intensité des couleurs est étroitement liée aux paramètres du laser, tels que la puissance, la profondeur et la fréquence. Dans cet article, nous allons présenter comment utiliser le LP5 pour obtenir divers effets de couleur dans la gravure sur métal. (Les utilisateurs du LP4 peuvent également suivre ce tutoriel pour réaliser une gravure colorée sur métal.)
1. Préparation pour la gravure laser en couleur

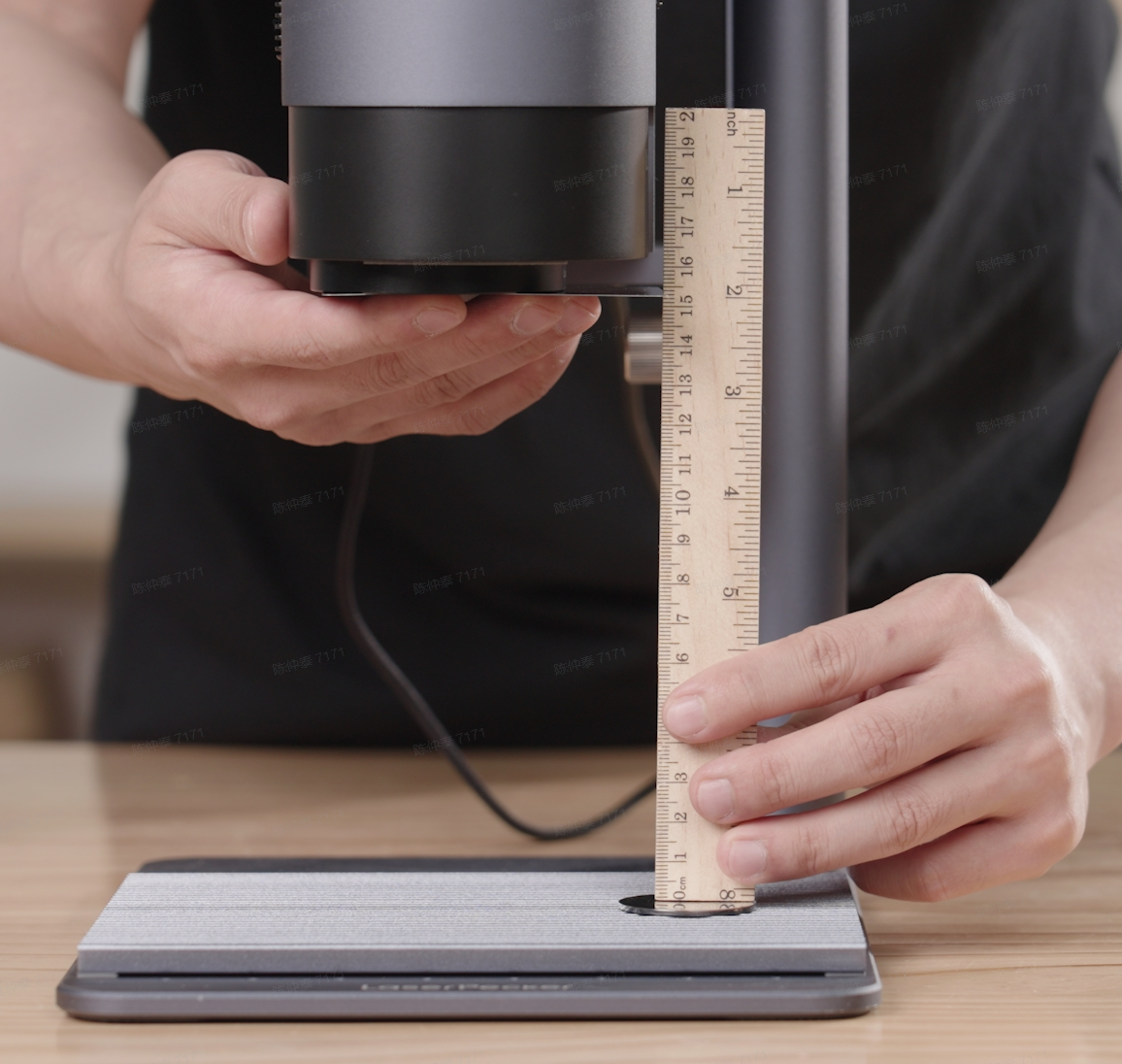

Assurez-vous que la surface de travail et le module laser sont de niveau. Utilisez l'outil de niveau pour vérifier et ajuster le module laser à l'aide de la clé hexagonale H2. Cela aide à garantir que les couleurs que vous gravez sont uniformes et cohérentes.
Utilisez l'acier inoxydable ou du titane comme matériau de gravure.
Pour plus de détails sur la façon d'ajuster le niveau du module laser, qui s'applique à la fois au LP4 et au LP5.
2. Créer un tableau de test des matériaux
Étape 1:

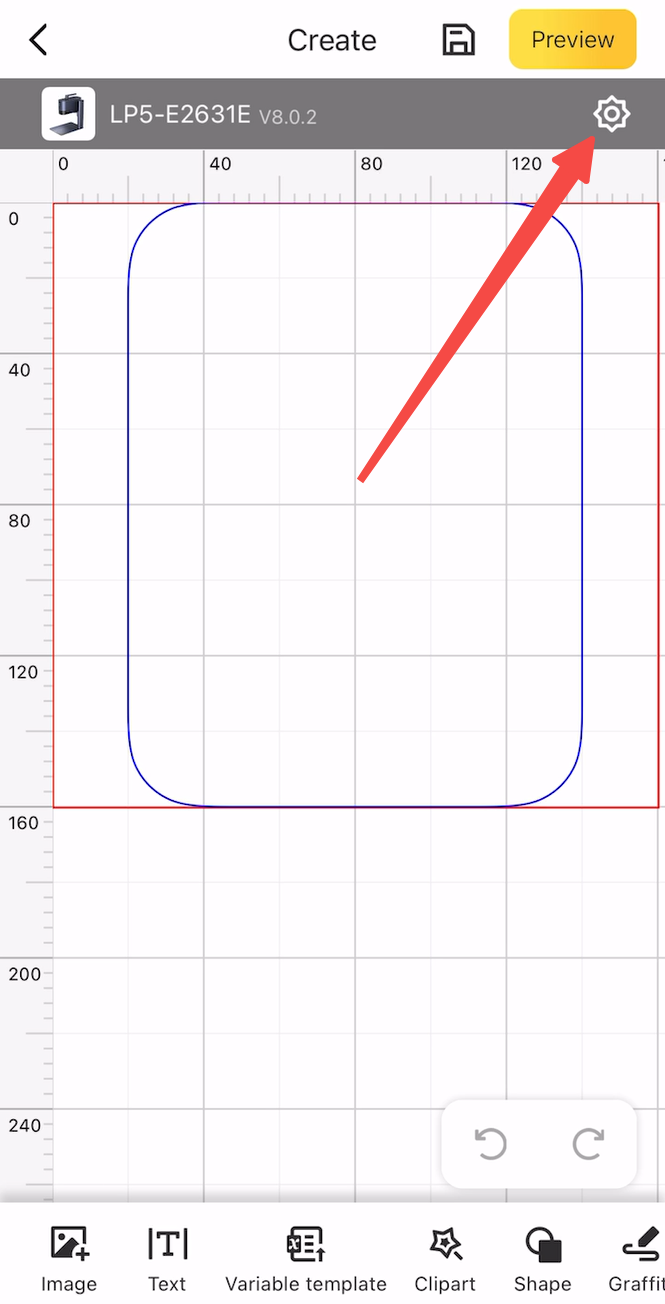

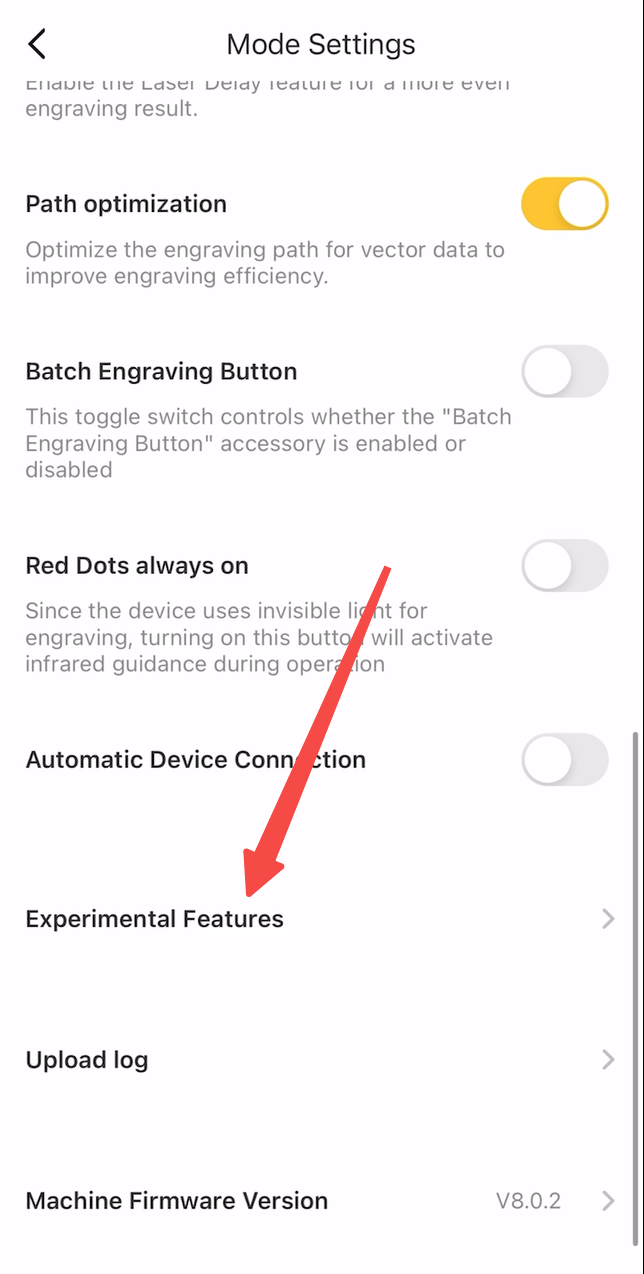

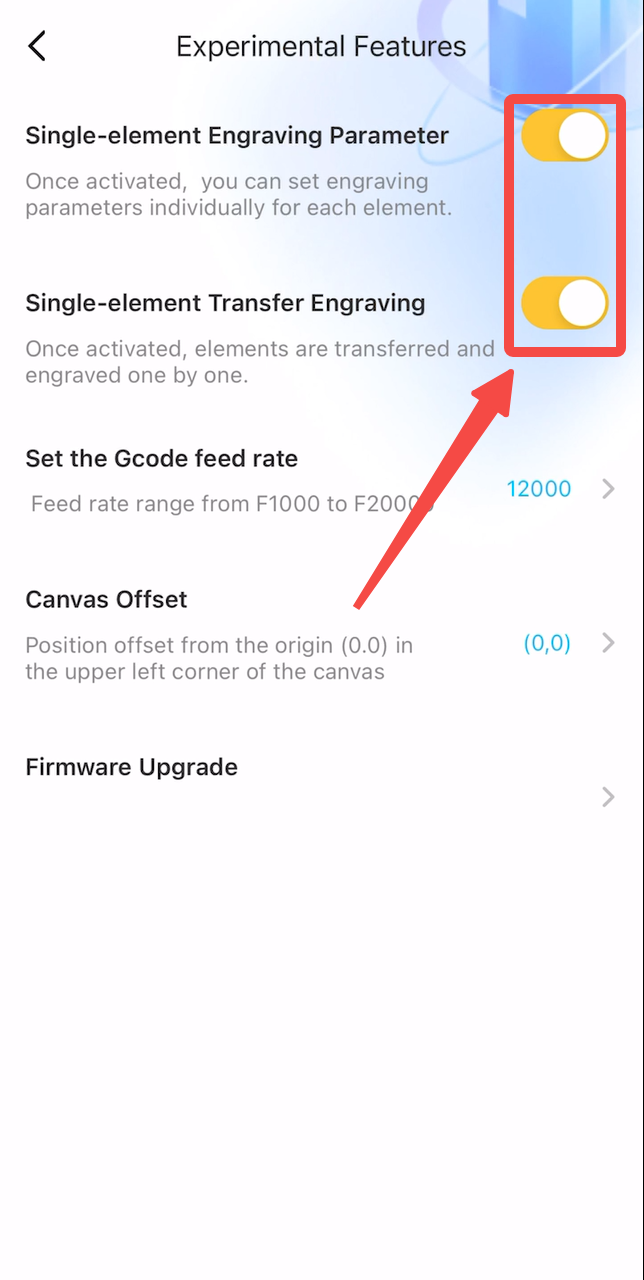

Connectez la machine à LDS, ouvrez la toile et cliquez sur le bouton des paramètres dans le coin supérieur droit pour ouvrir la page des Paramètres de mode. Trouvez les paramètres [Fonctionnalités expérimentales] et activez les options Paramètre de gravure à élément unique et Gravure de transfert à élément unique :
Étape 2:

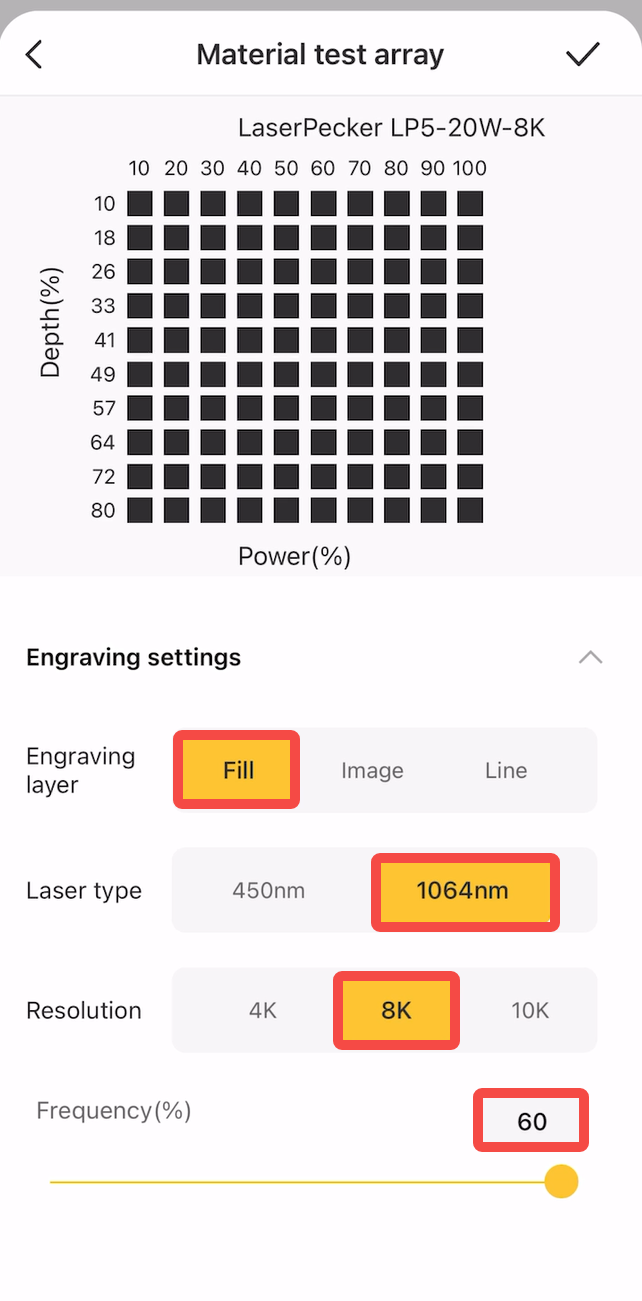

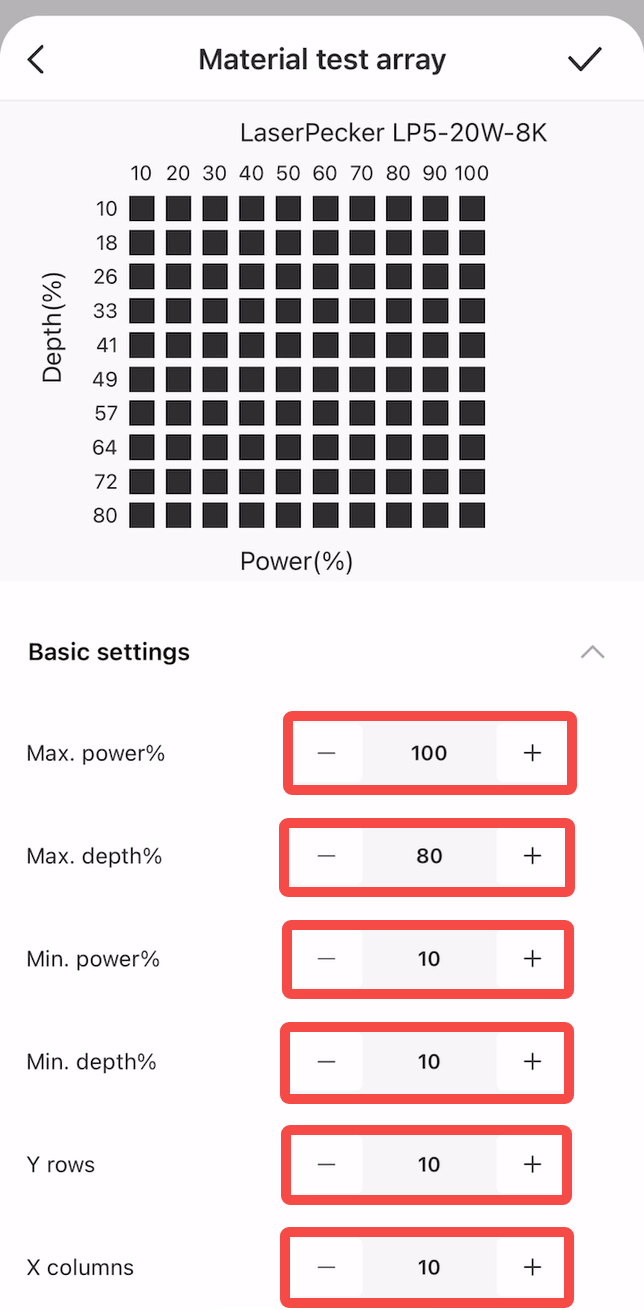

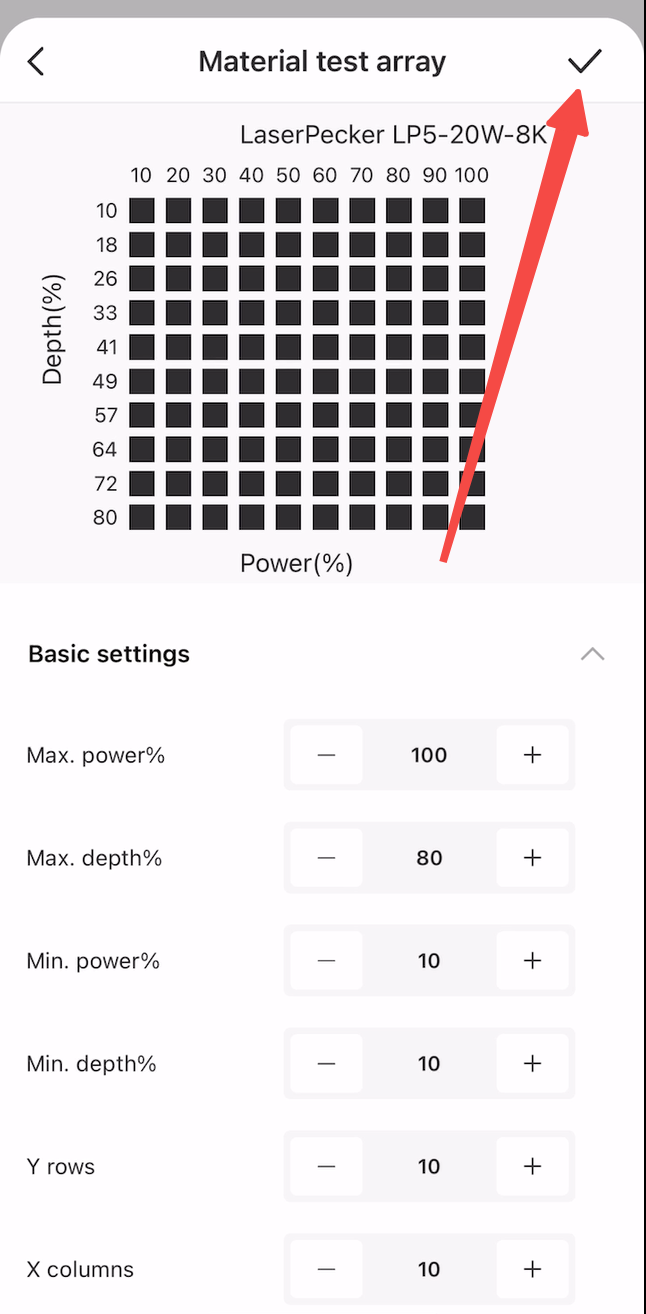

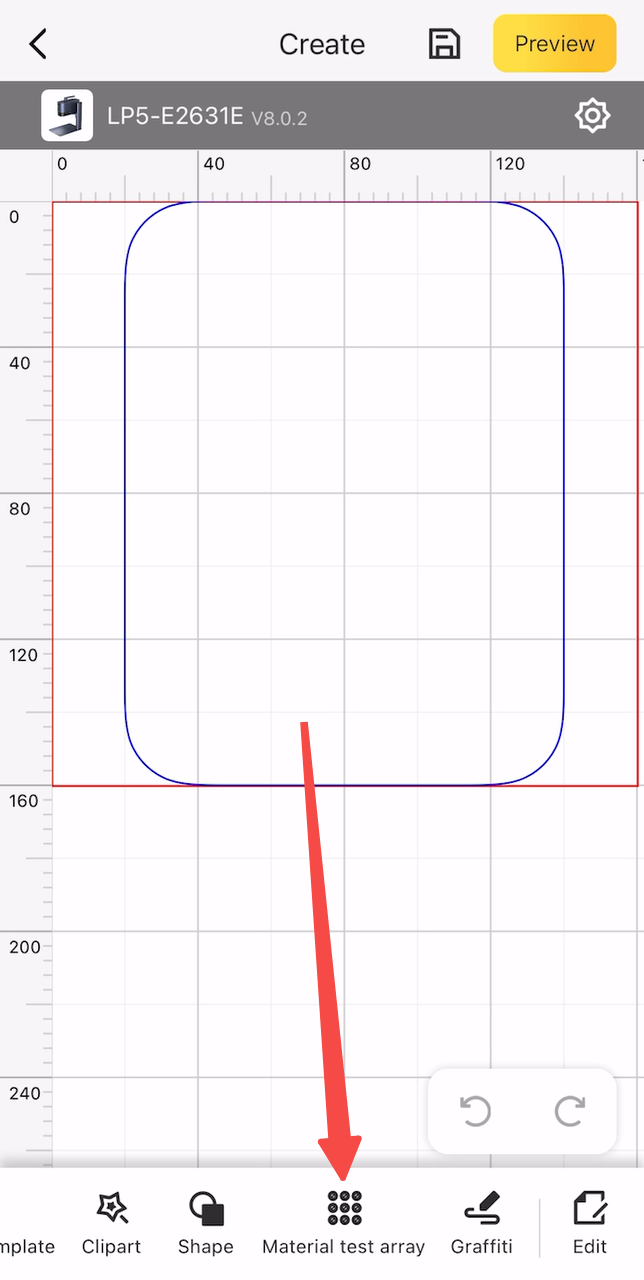

Retournez sur la toile et ouvrez la fonction [Tableau de test des matériaux] . Pour obtenir autant de blocs de couleur que possible, réglez le nombre de lignes et de colonnes dans le tableau de test des matériaux sur 10. Pour d'autres paramètres de gravure, veuillez vous référer aux paramètres suivants :
- Puissance minimale: 10%, Puissance maximale: 100%;
- Profondeur minimale : 10 %, Profondeur maximale:80%;
- Colonnes X : 10, Lignes Y : 10;
- Couche de gravure : Remplir ;
- Type de laser : 1064nm infrarouge, Fréquence : 60 kHz;
- Résolution: 8K;
Augmenter la profondeur maximale, le nombre de rangées et de colonnes, ainsi que la résolution dans le [Tableau de test des matériaux] entraînera un temps de gravure plus long.
Le LP4 est équipé d'un laser infrarouge de 2W 1064nm et n'a pas l'option Fréquence.
Étape 3:

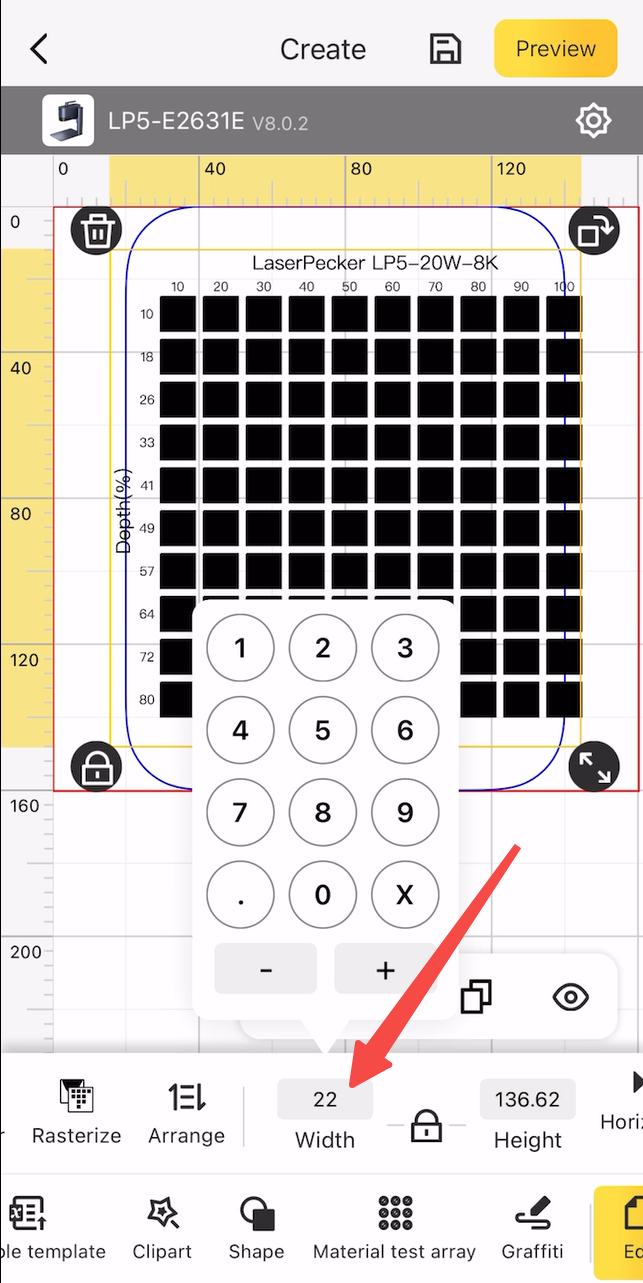

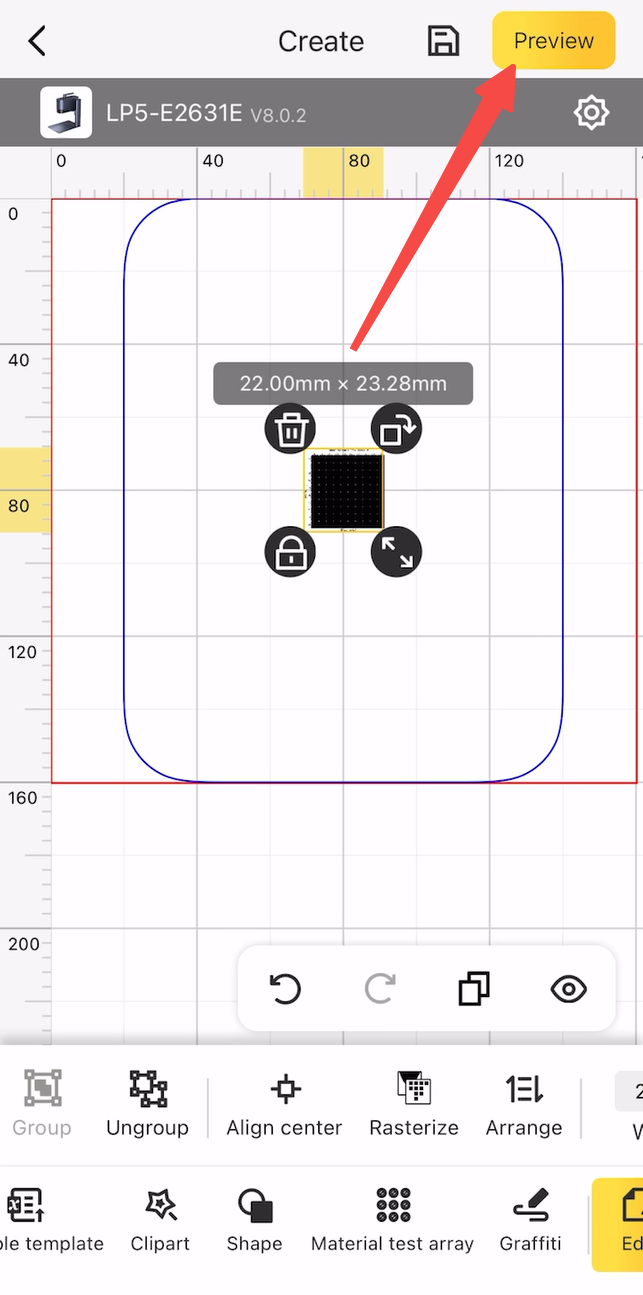

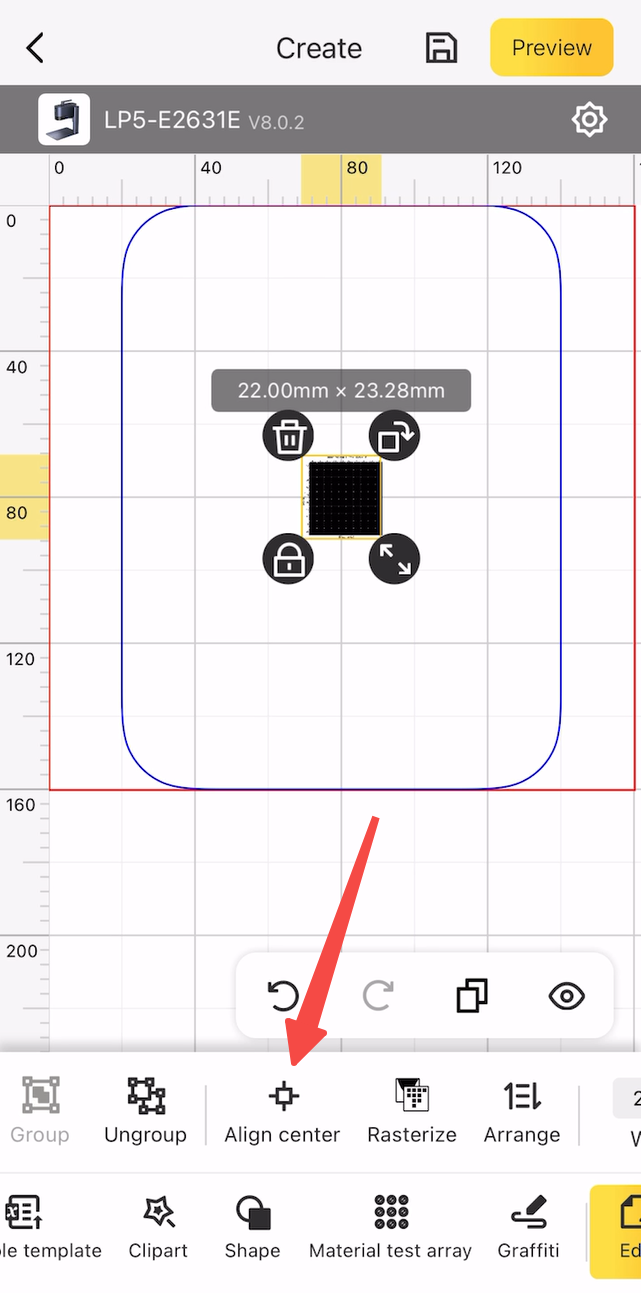

Après avoir terminé tous les réglages des paramètres, cliquez sur le bouton de confirmation dans le coin supérieur droit. Ajustez la taille du tableau de test pour qu'il s'adapte au matériau et centrez le tableau de test.
Étape 4:

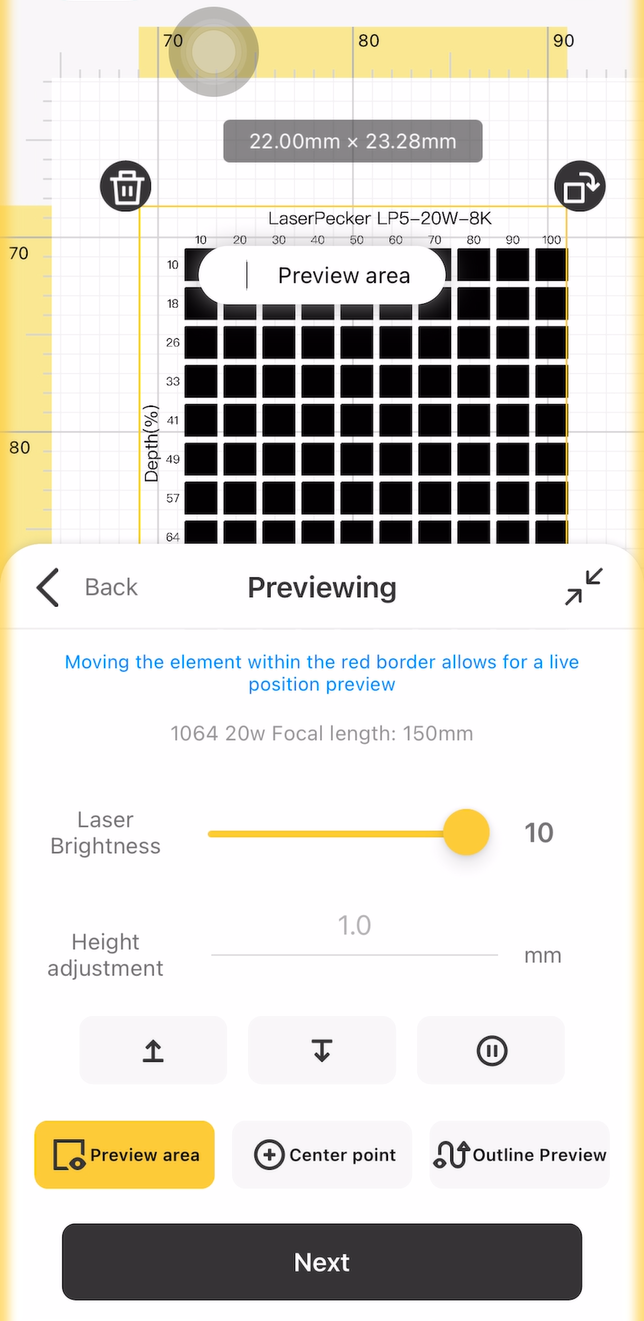

Placez le matériau de gravure sur la plaque de découpe, cliquez sur Aperçu et ajustez la mise au point.
Étape 5:

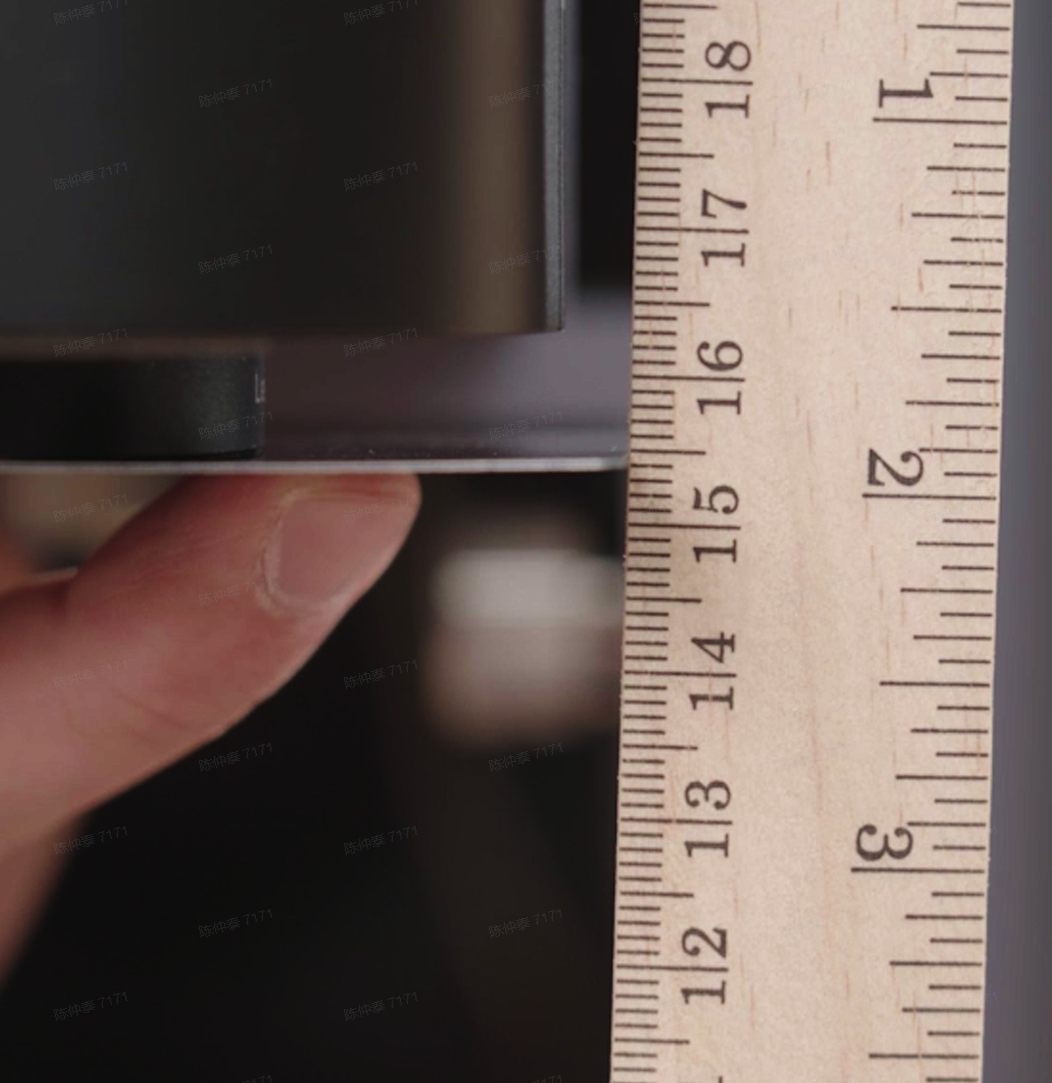

Il existe un petit truc appelé "Hors de Focalisation" lors de l'utilisation d'un laser à fibre pour la gravure couleur. En général, lors de la gravure, nous devons ajuster la hauteur du module laser jusqu'à ce que les deux points rouges coïncident (la distance focale optimale pour le LP5 est de 150 mm).
Cependant, pour la gravure couleur, vous pouvez légèrement vous écarter de la distance focale optimale, par exemple 154 mm. Grâce à des tests, nous avons constaté que 154mm offre des résultats de couleur nettement meilleurs. Mais ce n'est pas fixe ; vous pouvez également essayer 152 mm, 153 mm... jusqu'à ce que vous trouviez la distance focale qui fonctionne le mieux pour votre matériau. Dans cet exemple, nous ajustons la distance focale à 154 mm.
Étape 6:

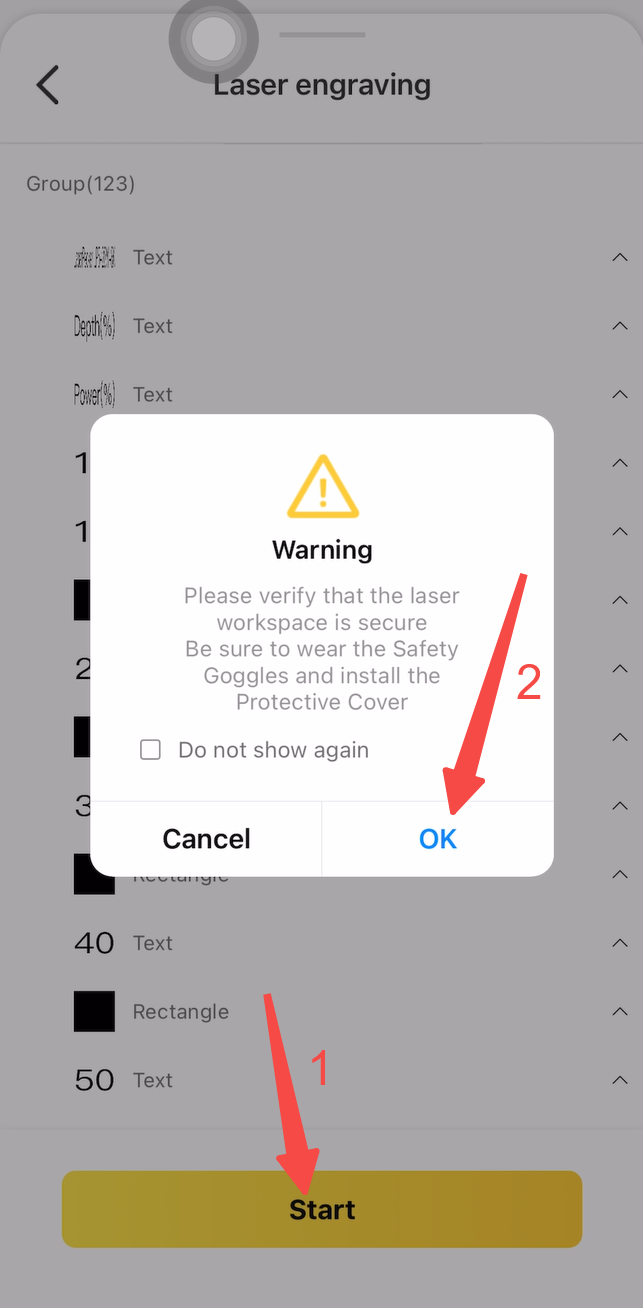

Positionnez votre matériau sur la plaque de découpe selon la boîte de prévisualisation, puis cliquez sur "Suivant" pour commencer la gravure.
Étape 7:

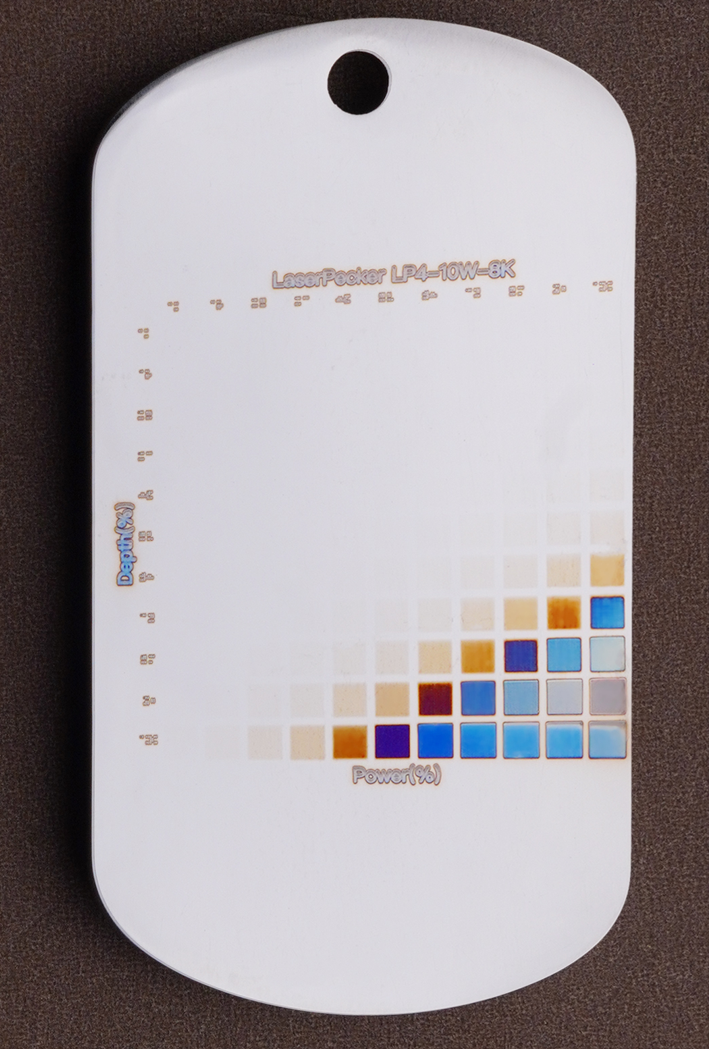

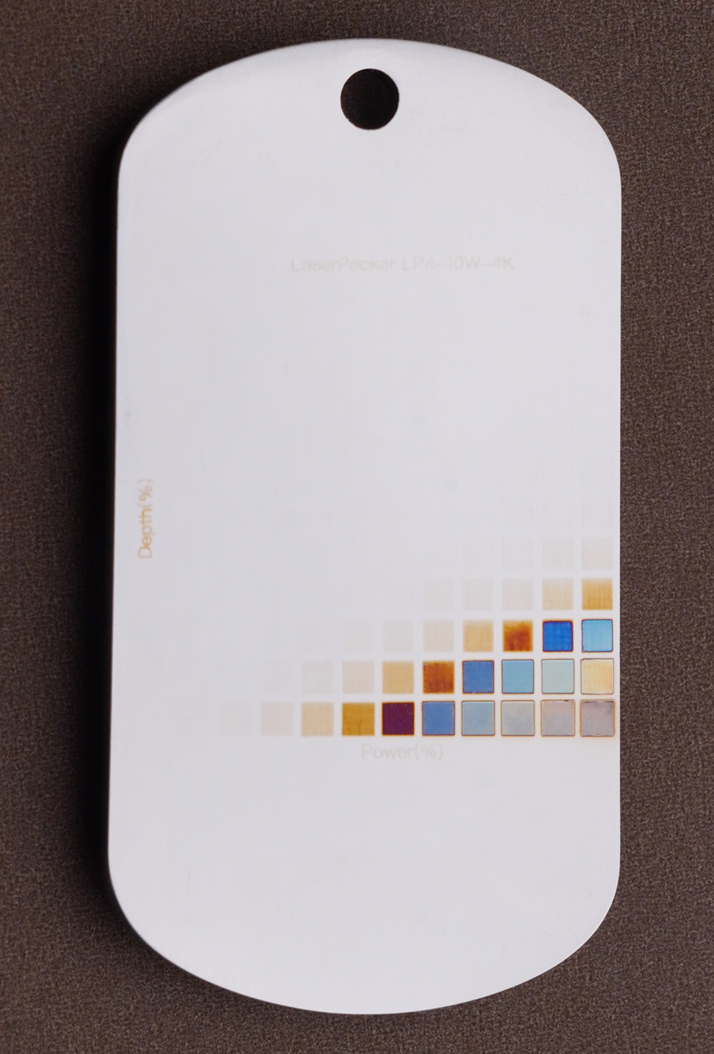

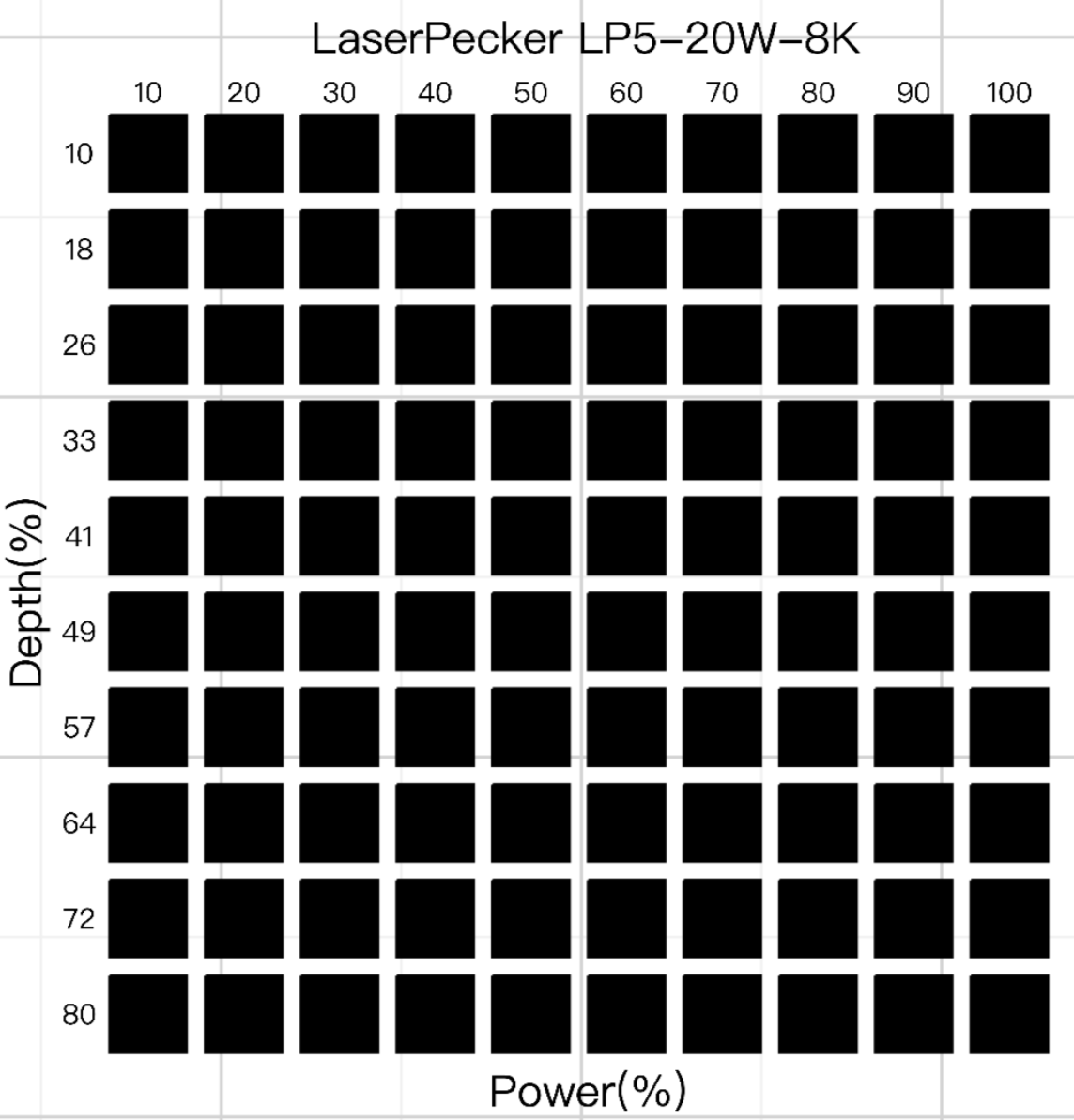

Voici le résultat de la gravure. Si le tableau de test est trop petit, le texte de puissance et de profondeur peut devenir illisible. Nous pouvons enregistrer le fichier projet ou prendre une capture d'écran pour enregistrer la puissance et la profondeur correspondant à différentes couleurs.
Étape 8:

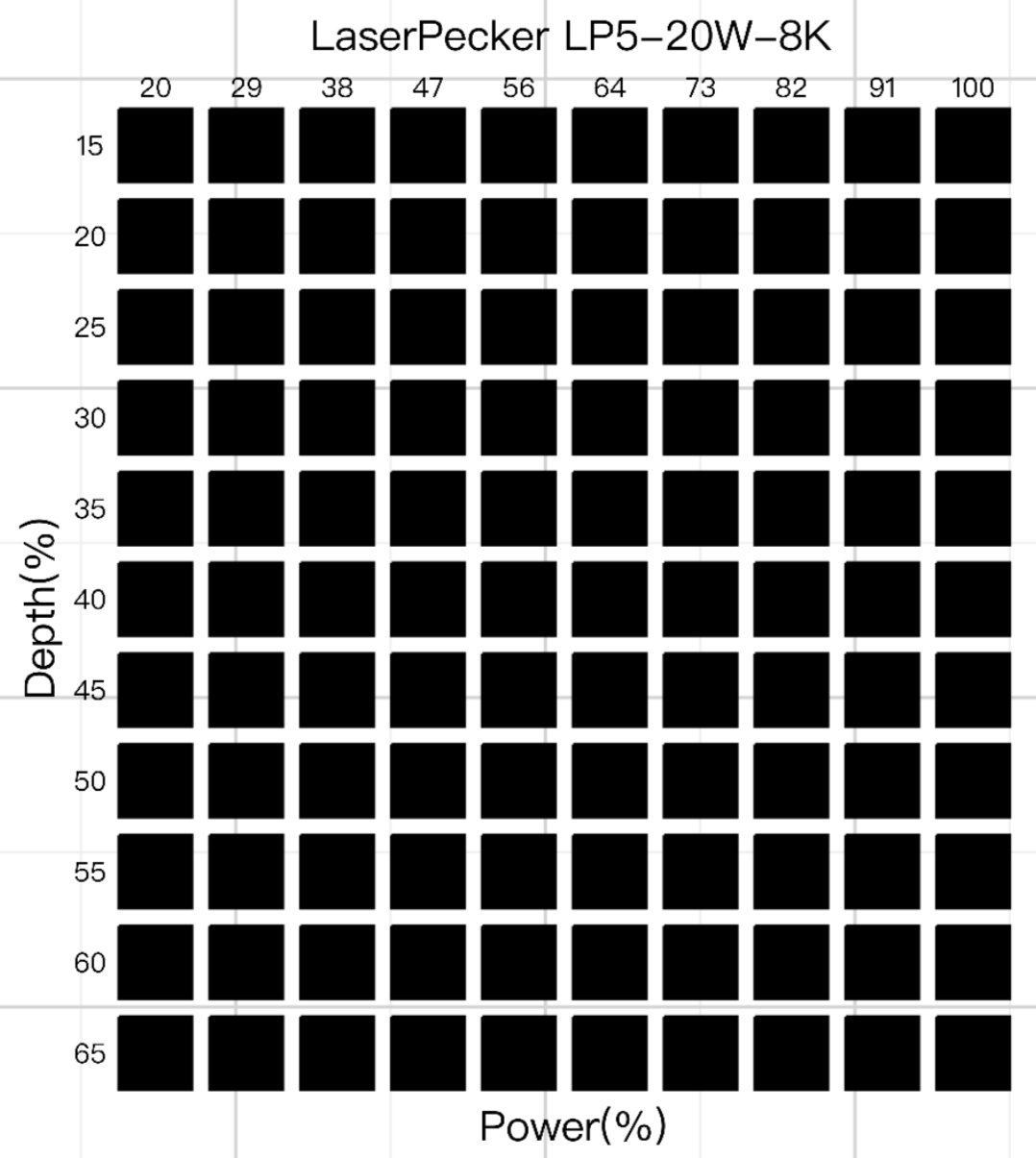

Vous remarquerez qu'à des niveaux de puissance inférieurs à 10 %, il y a à peine de couleur visible. De plus, il y a peu de variation à des profondeurs inférieures à 18 %, et les couleurs ont tendance à paraître brûlées à des profondeurs supérieures à 64 %. Pour améliorer les résultats, ajustons les paramètres et exécutons un deuxième ensemble de tests en utilisant les plages suivantes : Puissance : 20 %–100 %, Profondeur : 15 %–65 %.
Ci-dessous, le nouveau tableau de test généré avec les nouveaux réglages.
Une fois le gravage terminé, la température du matériau sera relativement élevée. Veuillez attendre que le matériau refroidisse avant de le prendre.
Si vous pensez que les couleurs de gravure ne sont pas assez vives, vous pouvez trouver la plage de paramètres qui produit les couleurs les plus variées en fonction des résultats et effectuer à nouveau le [Tableau de test des matériaux] .
Étape 9:

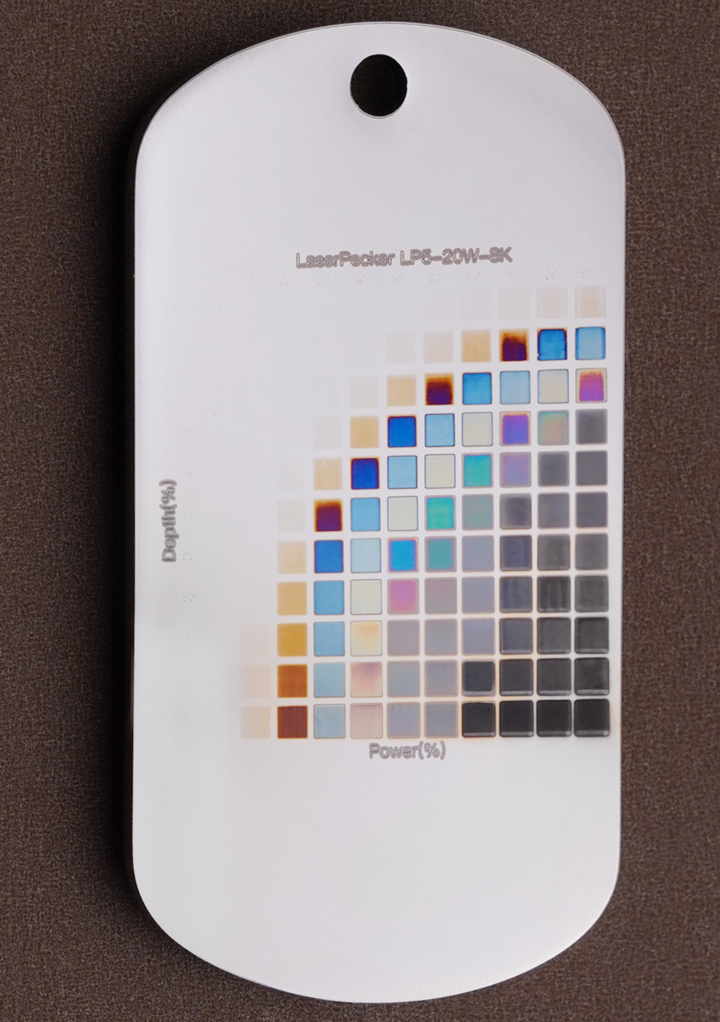

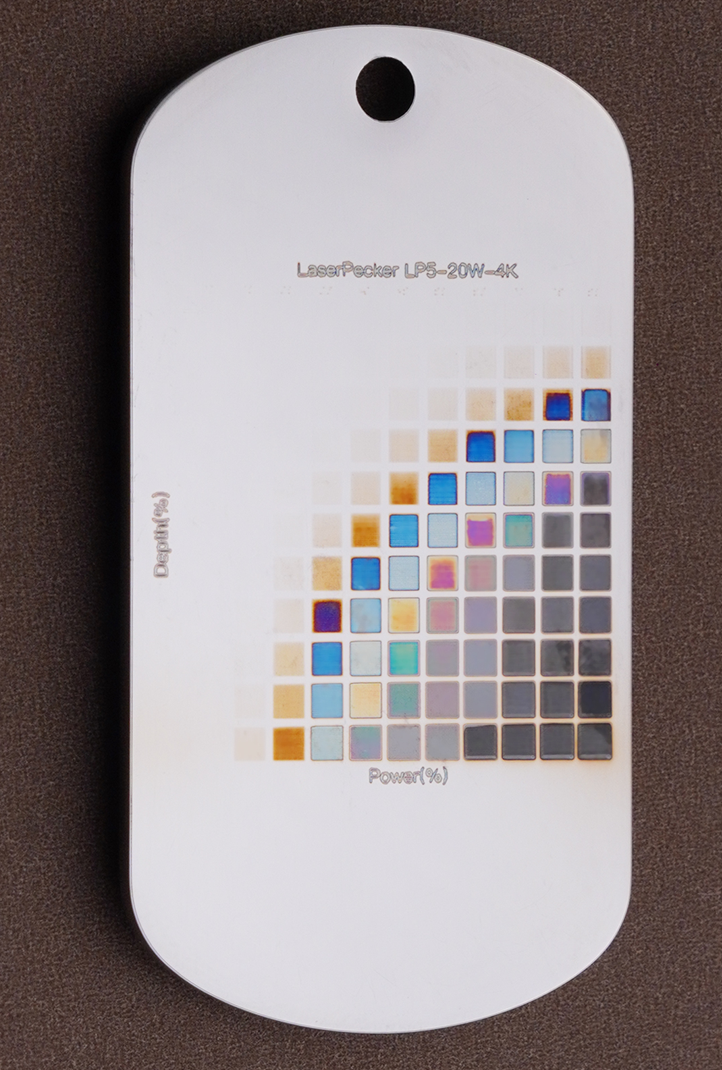

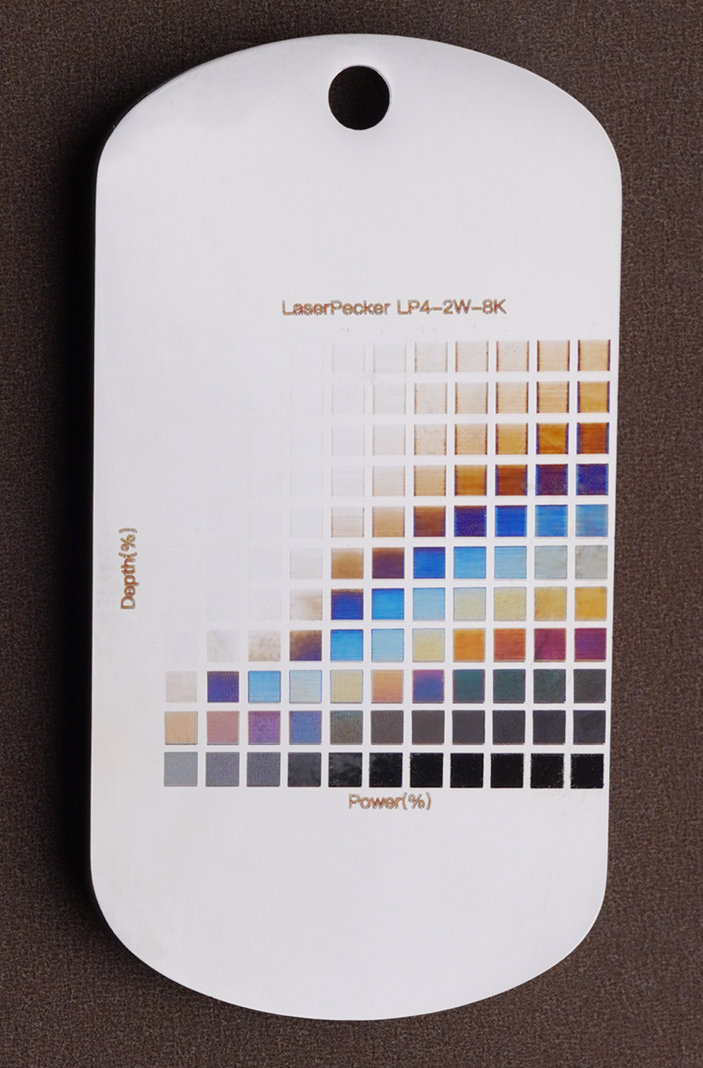

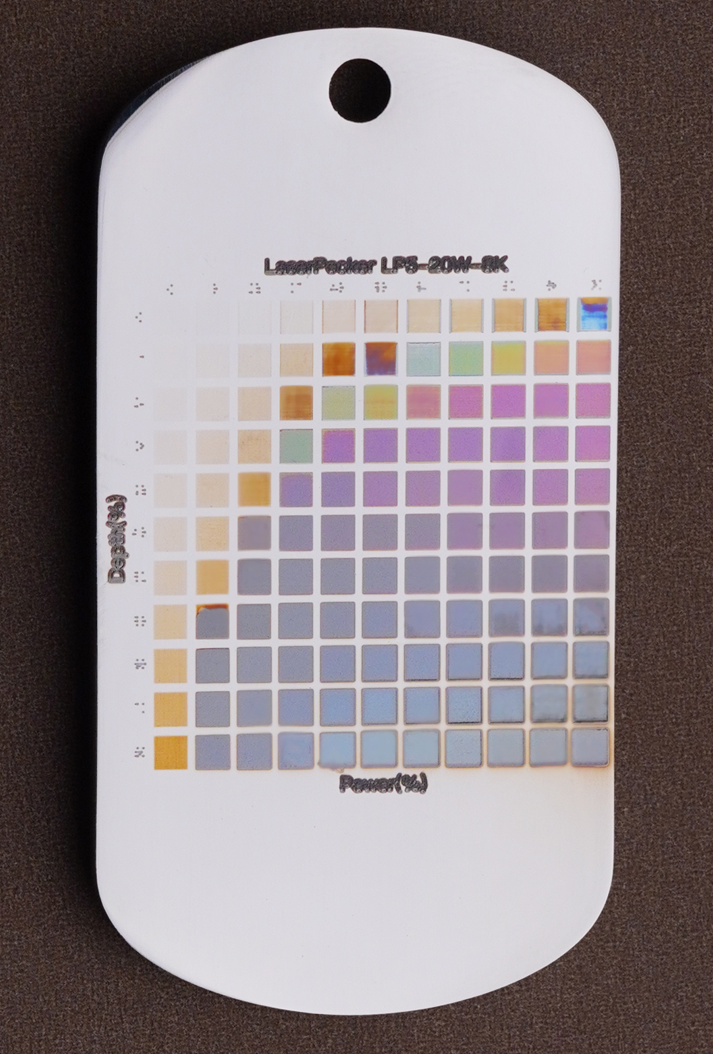

De même, nous pouvons ajuster les paramètres ou choisir le type de laser 450nm pour effectuer à nouveau le [Tableau de test des matériaux] afin d'obtenir le plus de blocs de couleur possible. Voici les résultats de l'arrêt de test réalisé avec différents paramètres et types de laser. Tous les matériaux montrés dans les images sont en acier inoxydable, seules les formes diffèrent.

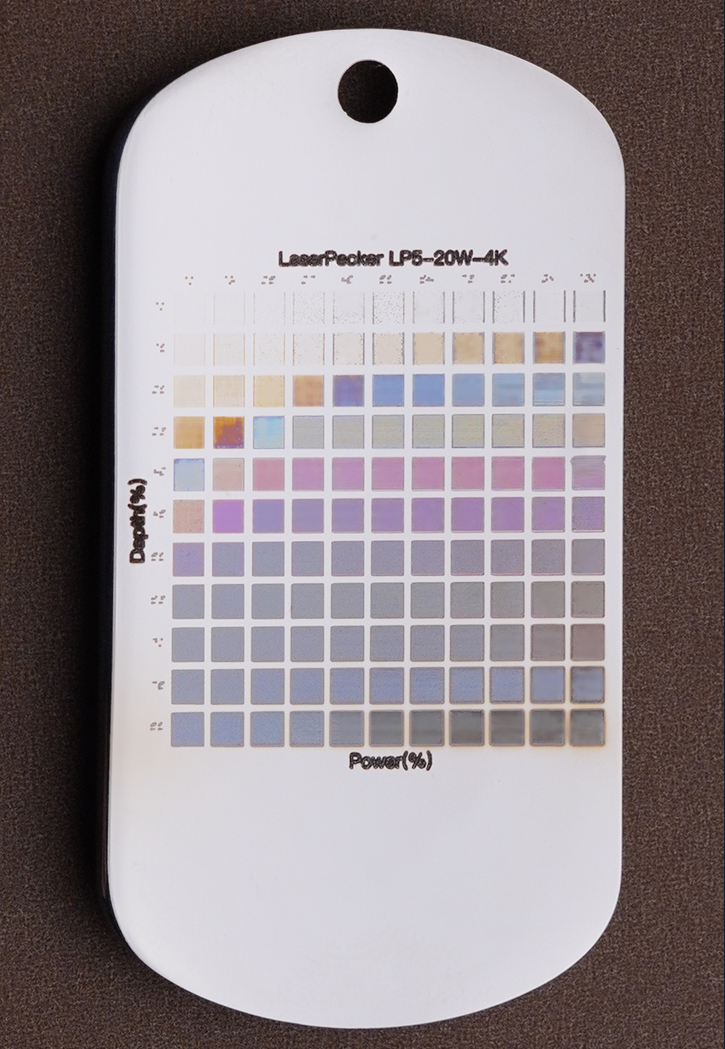

Résultats du test LP5

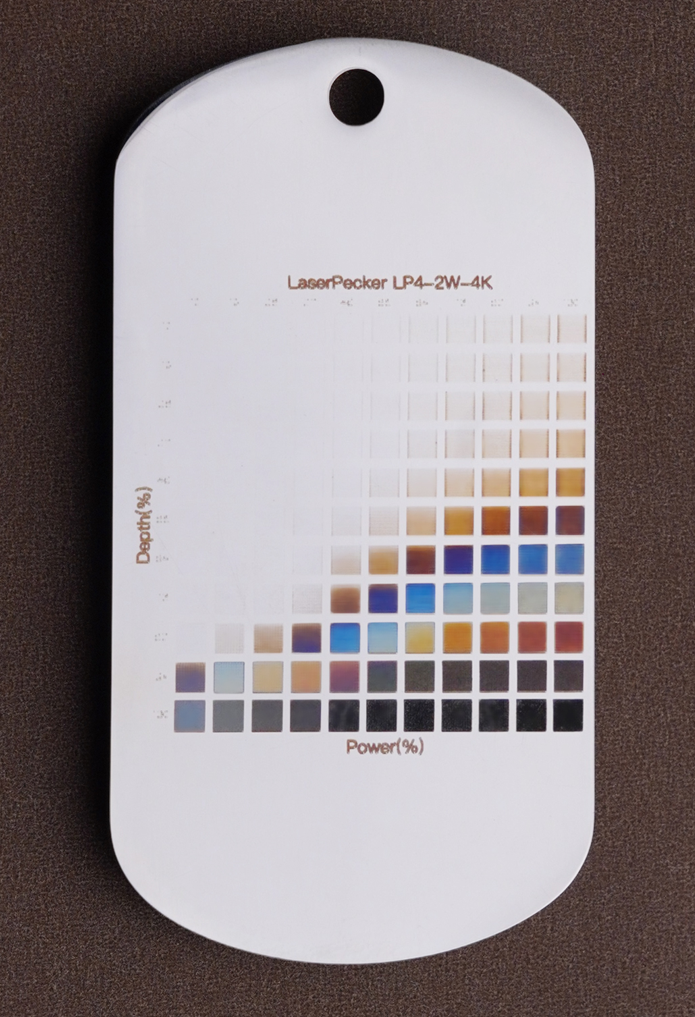

Résultats du test LP4
3. Configuration des paramètres de gravure couleur
Étape 1:

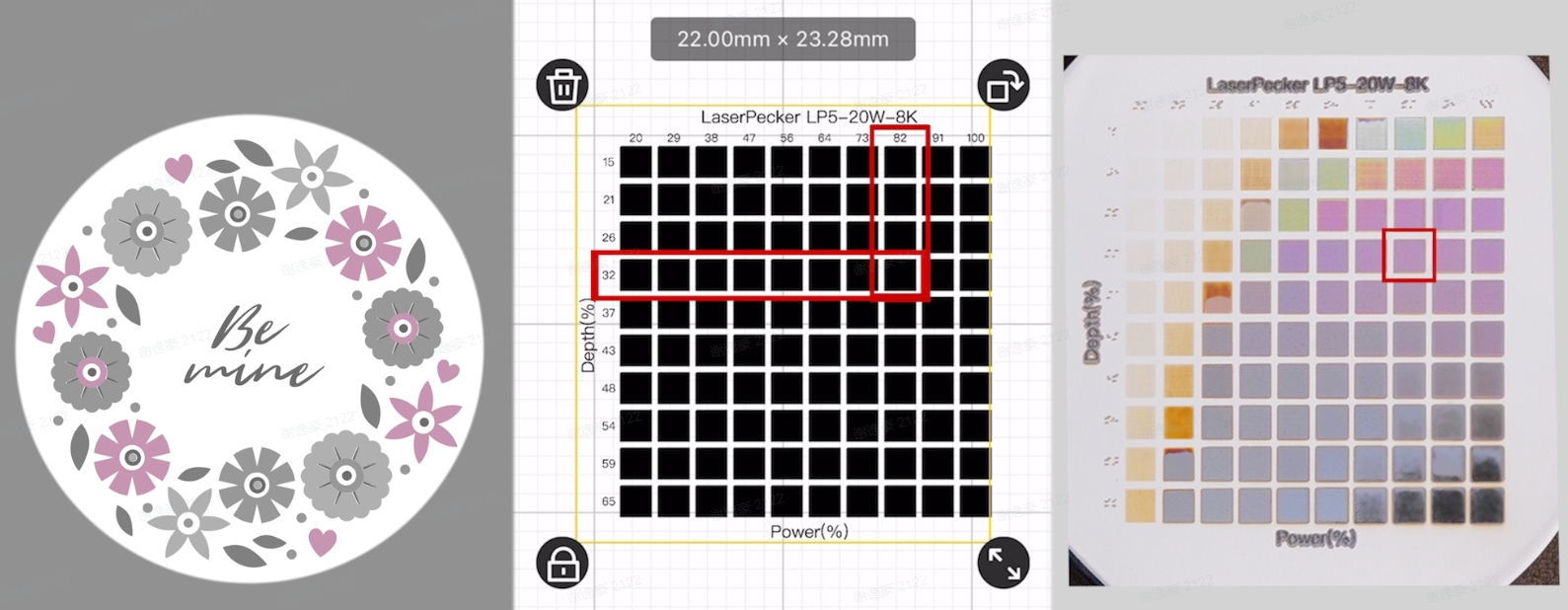

Pour réaliser une gravure couleur, différentes zones de l'image nécessitent des paramètres de gravure différents. Si l'image se compose d'une seule couche, il ne sera pas possible d'appliquer des paramètres distincts à chaque zone. Avant d'importer l'image, elle doit être séparant les différentes zones colorées en couches distinctes, puis en l'enregistrant au format SVG avant de l'importer dans le logiciel LDS.
Étape 2:

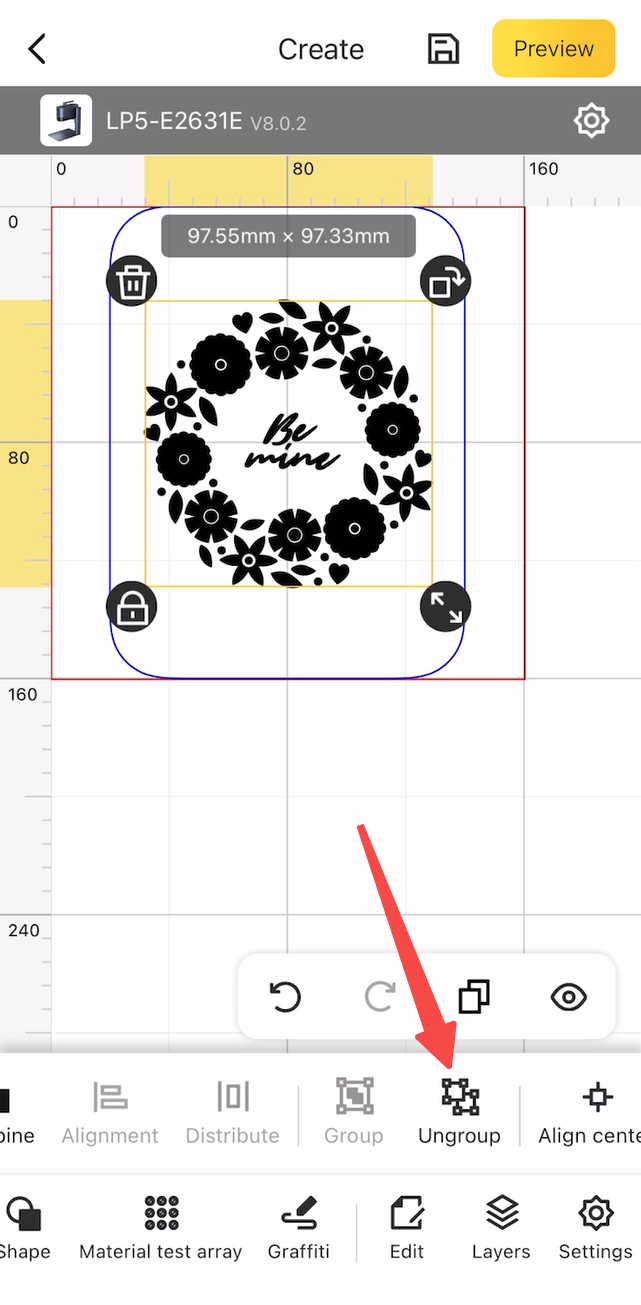

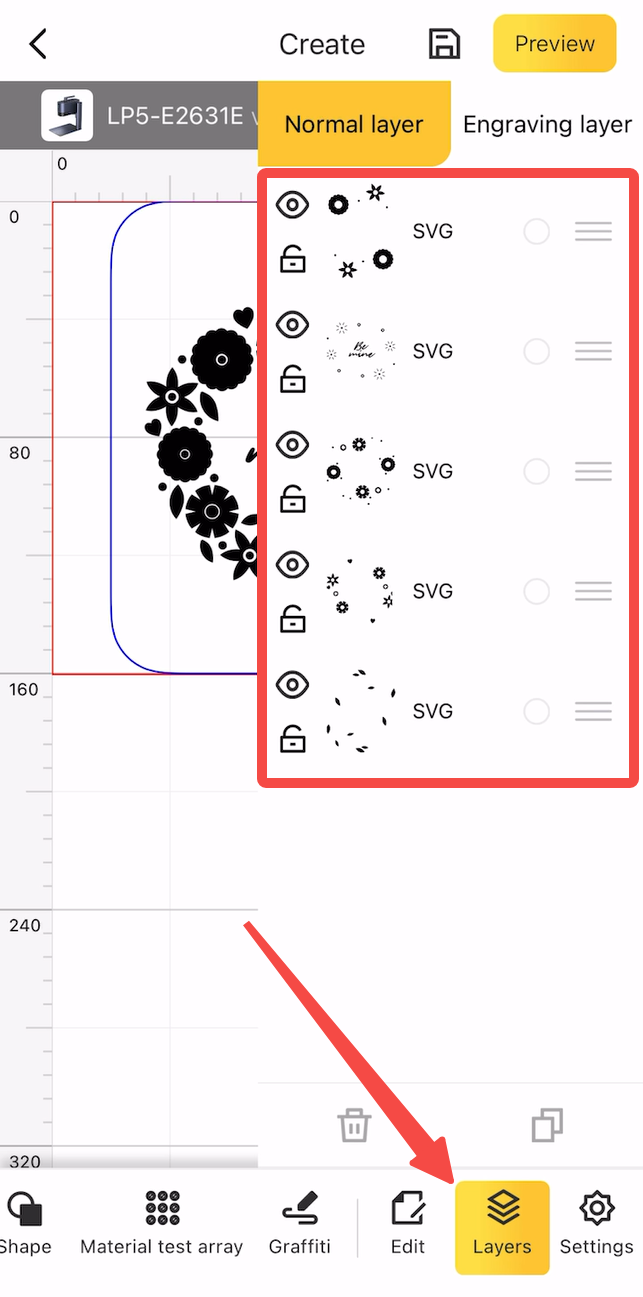

Importez l'image dans le logiciel, puis dissociez l'image. En ouvrant le panneau des couches, vous verrez que l'image a été divisée en cinq couches.
Étape 3:

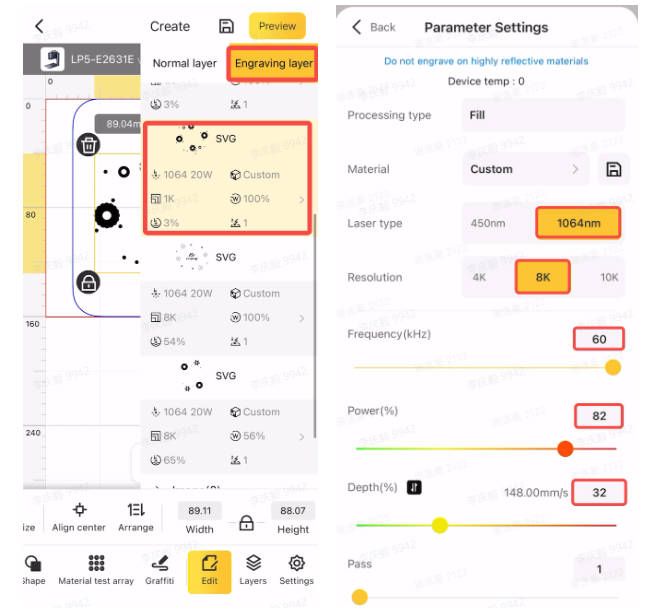

Passez au panneau de la Couche de gravure . En fonction de la cartographie couleur-paramètre enregistrée, cliquez sur la couche correspondante pour ajuster le type de traitement, le type de laser, la résolution, la fréquence, la puissance et les paramètres de profondeur.
Étape 4:

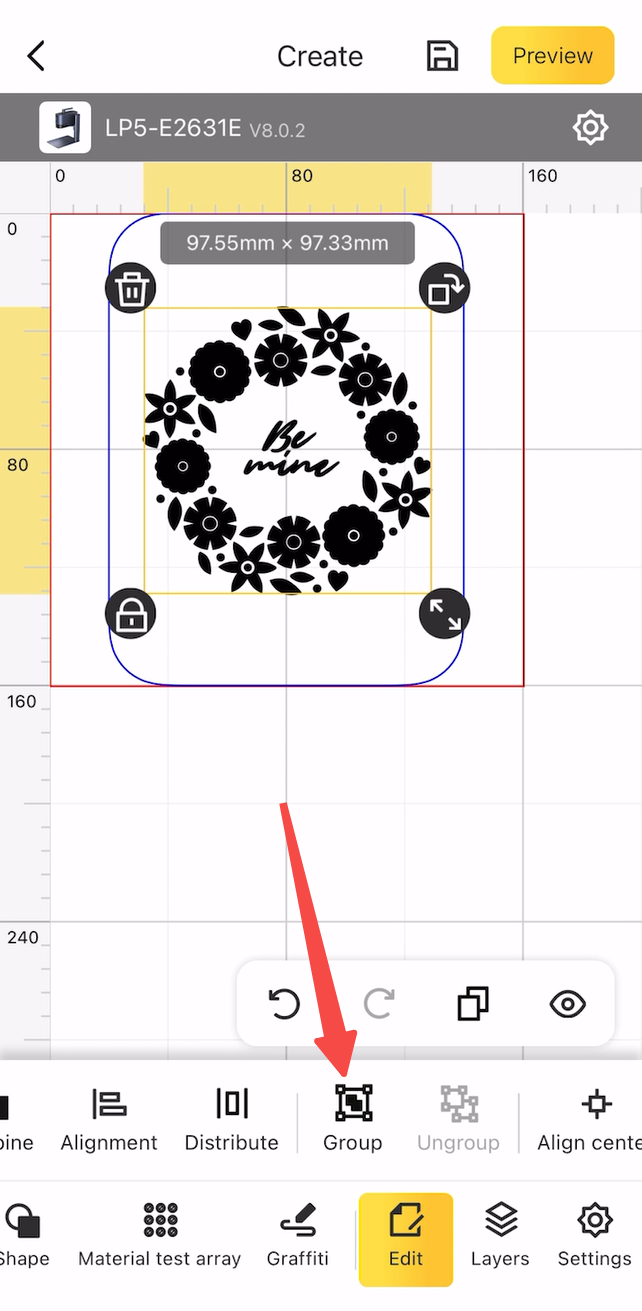

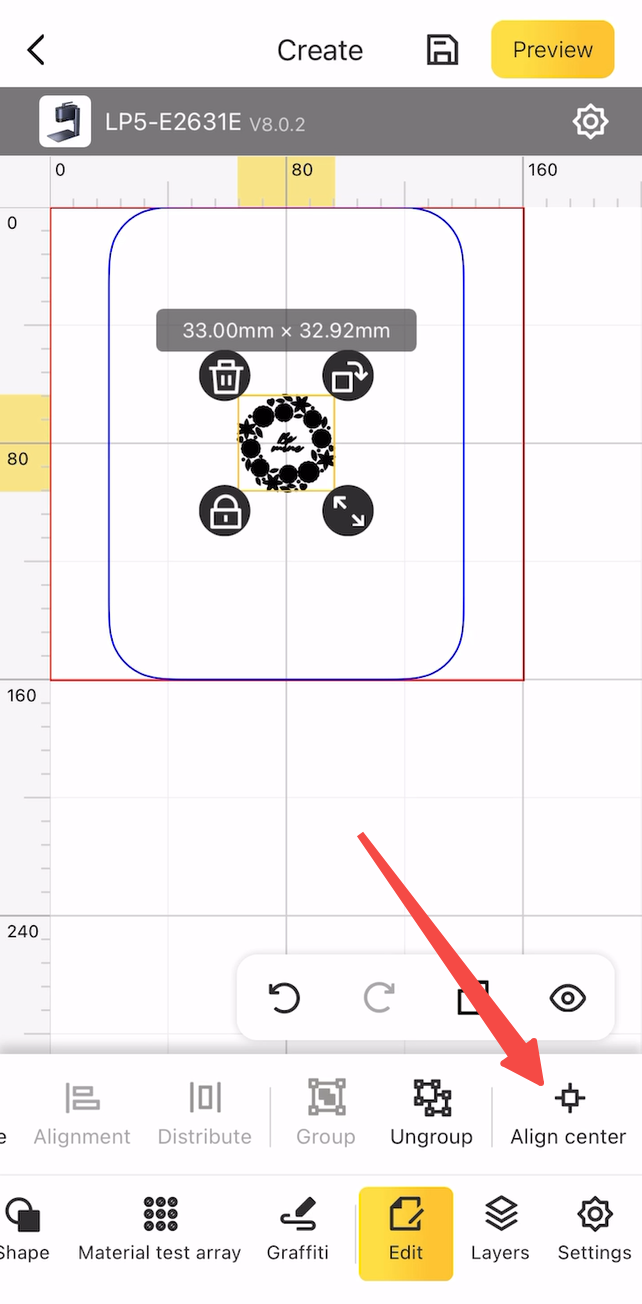

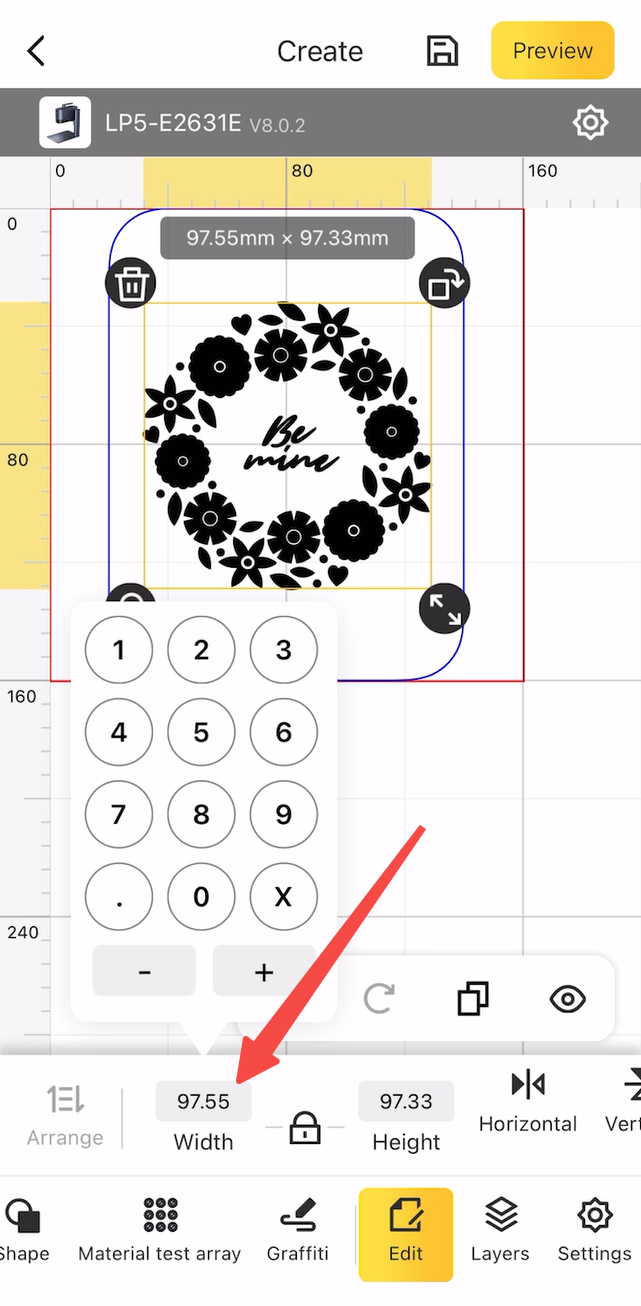

Après avoir défini les paramètres pour toutes les couches, regroupez les couches, ajustez la taille de l'image et centrez l'image.
Étape 5:

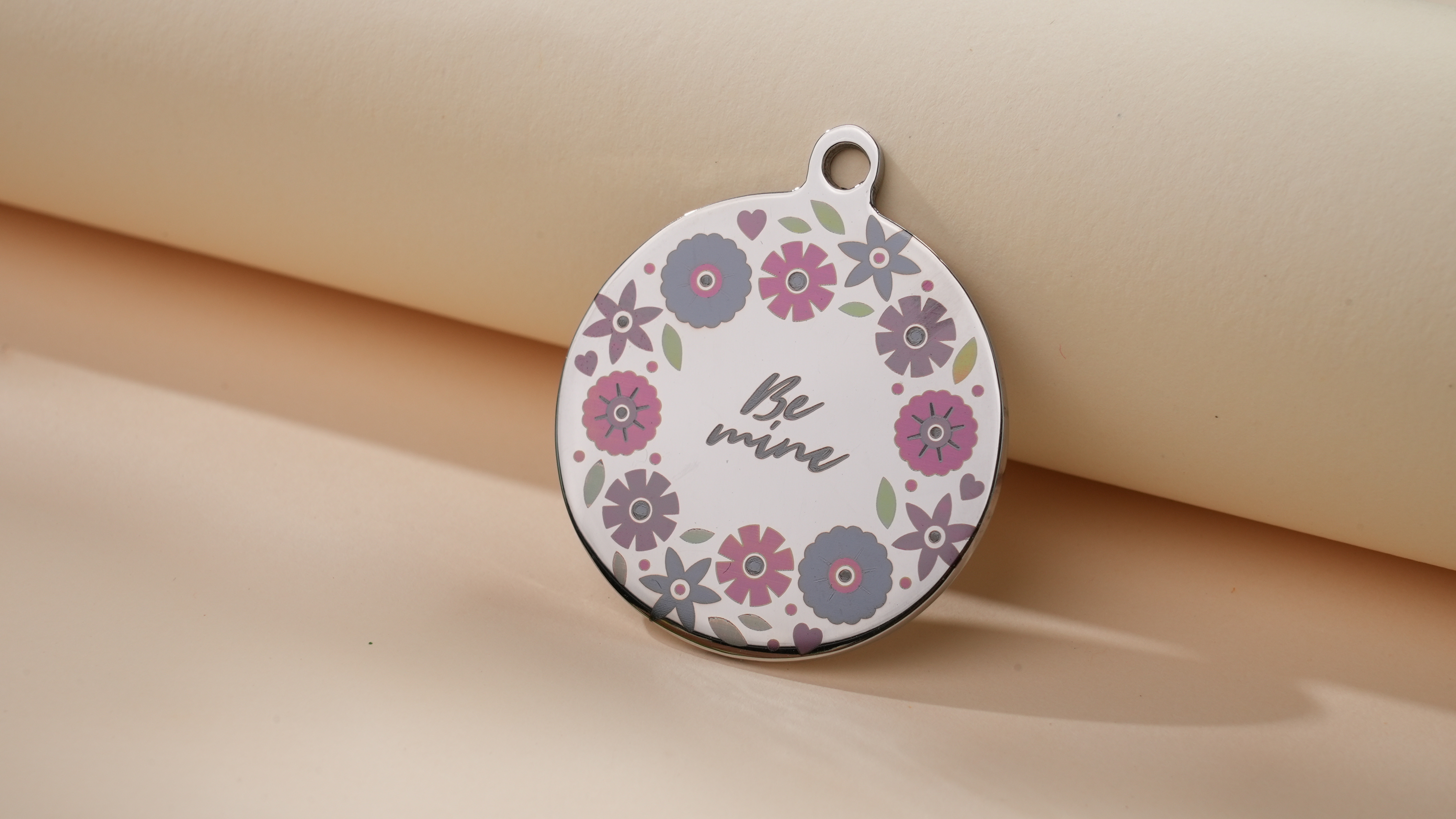

Placez le matériau de gravure sur la plaque de découpe, prévisualisez la gravure, puis commencez le processus de gravure. Voici le résultat de la gravure.
4. Conseils pour la gravure en couleur
Pour de meilleurs résultats, utilisez de l'acier inoxydable ou du titane de couleur argentée pour la gravure en couleur. Différents matériaux comme le miroir ou l'acier inoxydable à texture brossée produiront des effets différents.
Le changement de couleurs est déterminé par de nombreuses variables, y compris l'humidité de l'air, la température, le niveau d'atténuation de l’Unité laser et la longueur focale de l’Unité laser.
Assurez-vous que votre surface de travail et votre Unité laser sont de niveau. Cela aide à prévenir une distribution inégale des couleurs.
Utilisez l'application LDS pour la gravure couleur, car la version PC ne prend actuellement pas en charge le réglage des paramètres pour les couches individuelles.
Nettoyez la surface en acier inoxydable avant de graver. Évitez l'huile, les empreintes digitales ou la poussière : toute contamination peut sérieusement affecter la formation de la couche d'oxyde.
Essayez d'expérimenter avec différentes distances focales et résolutions. Utilisez différentes fréquences laser lors de la sélection du type de laser 1064 nm, et ajustez les paramètres du tableau de test pour obtenir des blocs de couleur plus vifs.
