Ce guide explique comment mesurer et régler manuellement la distance de mise au point afin d'obtenir des gravures et des découpes plus précises.
Quand utiliser la mise au point manuelle ?
- La caméra ne détecte pas correctement la hauteur du matériau
- Vous traitez des matériaux irréguliers ou épais
- Un réglage de mise au point plus précis est nécessaire
Remarque
La mise au point manuelle ne prend pas en charge le mode de surface courbe. Elle est uniquement compatible avec les modes Plaque de base, Extension rotative et Convoyeur d'alimentation.
Avant de commencer : réinitialiser la position de l'axe Z
Avant d'effectuer une mise au point manuelle, assurez-vous que l'axe Z a été réinitialisé à sa position par défaut. Vous pouvez réinitialiser la position de l'axe Z en suivant l'une des méthodes ci-dessous :

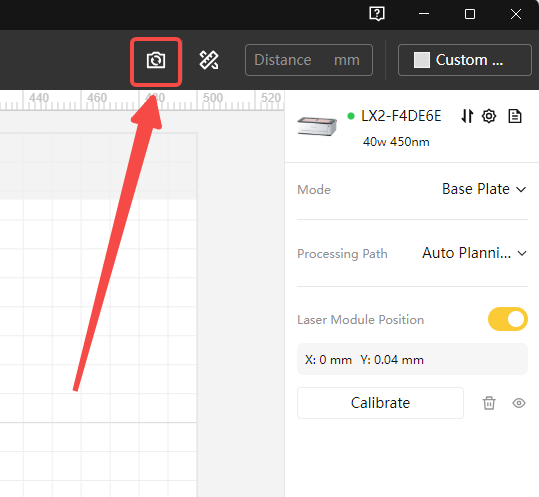

(1) Actualisez l'arrière-plan de la caméra pour réinitialiser automatiquement l'axe Z.

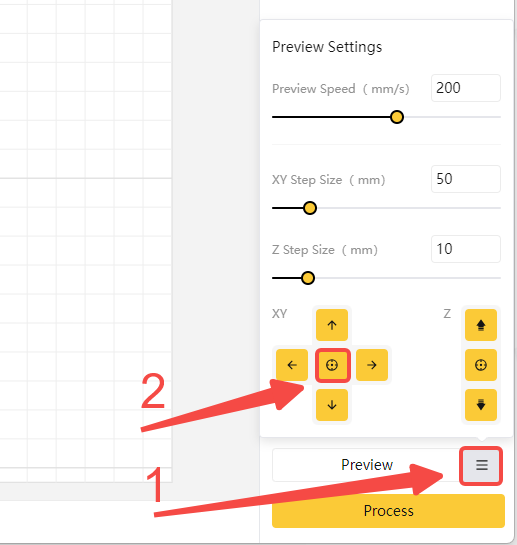

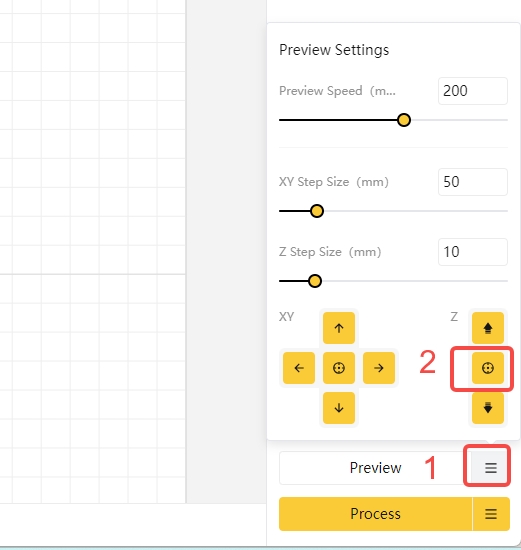

(2) Utilisez la fonction « Aller à l’origine ».
Mesurer et saisir la distance de mise au point

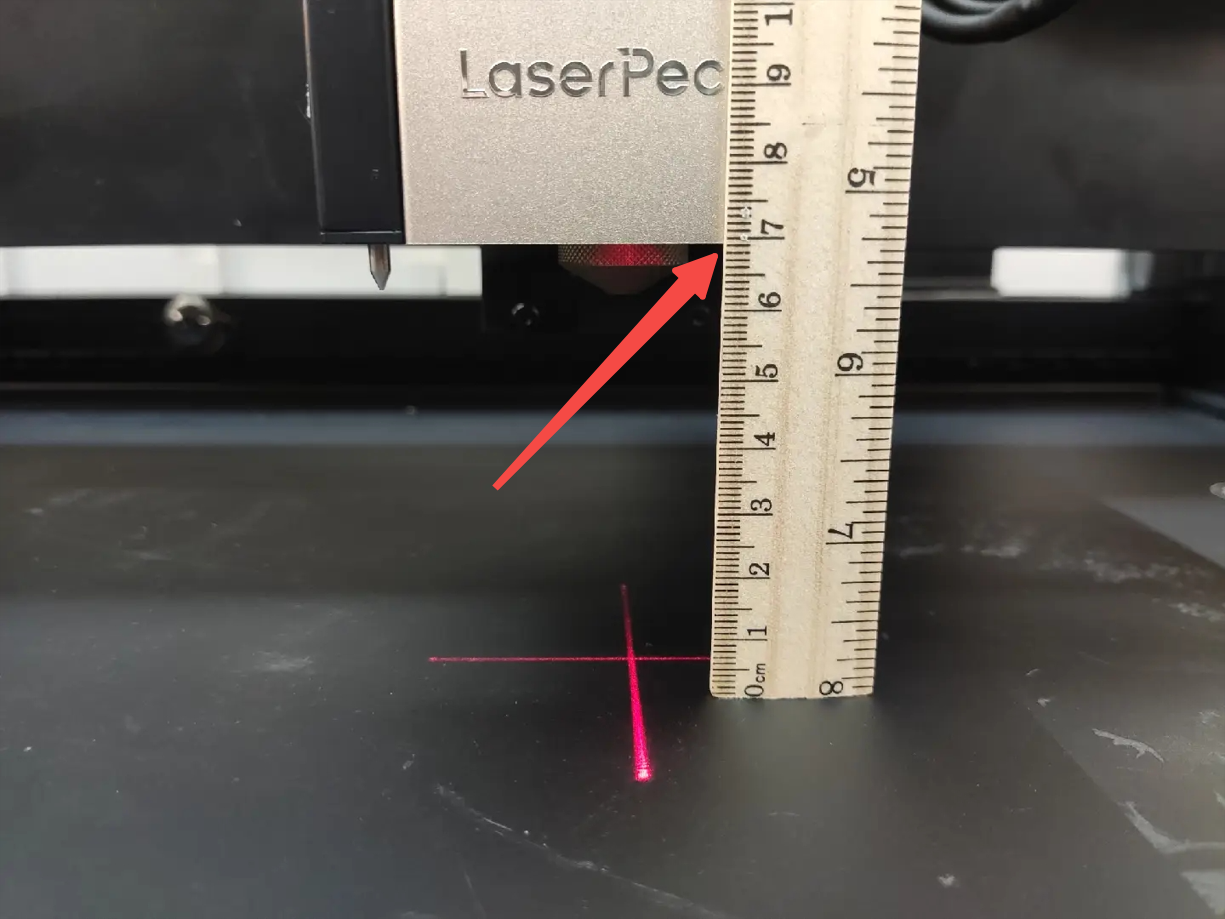

(1) Déplacez le module laser au-dessus du matériau à traiter, puis utilisez une règle ou un pied à coulisse pour mesurer la distance verticale entre la surface du matériau et le bord inférieur du module laser, comme illustré dans l'image ci-dessous.

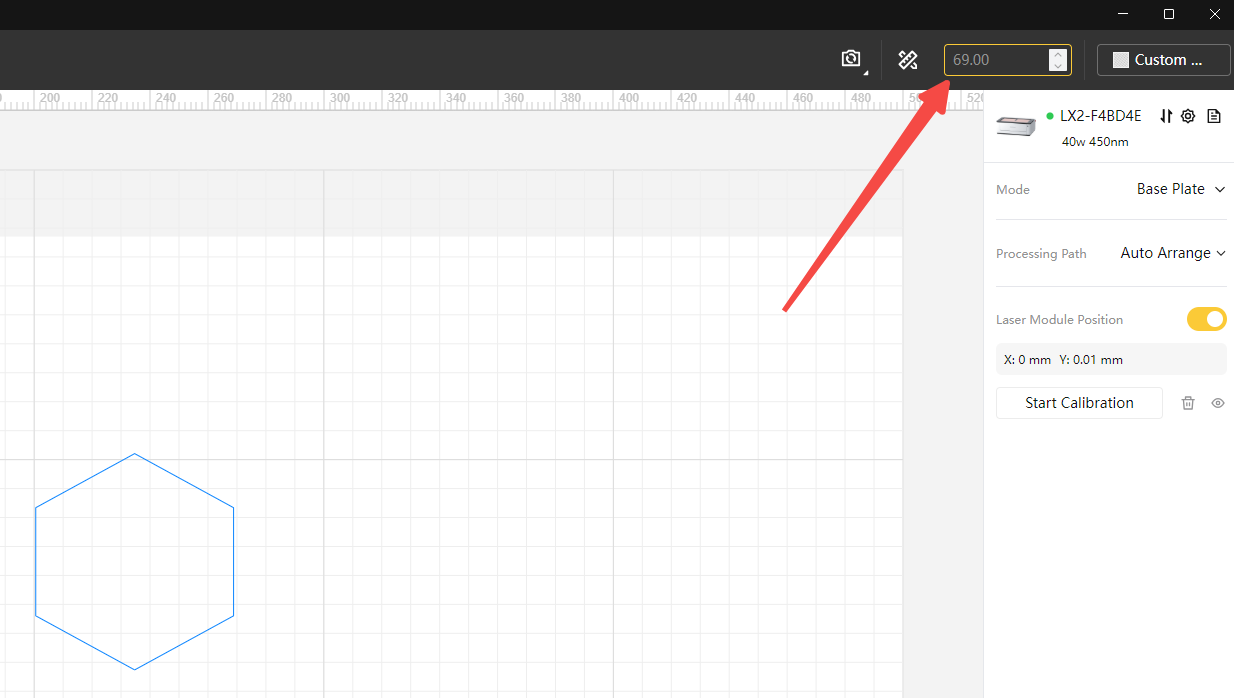

(2) Saisissez la valeur dans le champ du paramètre « Distance » situé dans le coin supérieur droit.
Remarque
Si la distance mesurée est inférieure à 22 mm, le matériau peut être trop épais pour permettre au module laser d'obtenir une mise au point correcte. Dans ce cas, vous devrez peut-être installer le Socle de surélévation afin d'obtenir une mise au point correcte.
(3) Traitez le matériau et vérifiez si le résultat de la gravure est net et précis.
Une mise au point correcte doit produire des contours nets, des détails clairs et une qualité de gravure homogène.
Si le résultat n'est pas satisfaisant, ajustez légèrement la distance puis effectuez un nouvel essai jusqu'à obtenir une gravure nette et uniforme.
