Ce guide explique étape par étape comment remplacer le module laser de votre LaserPecker LX2.
1. Retirer le module laser

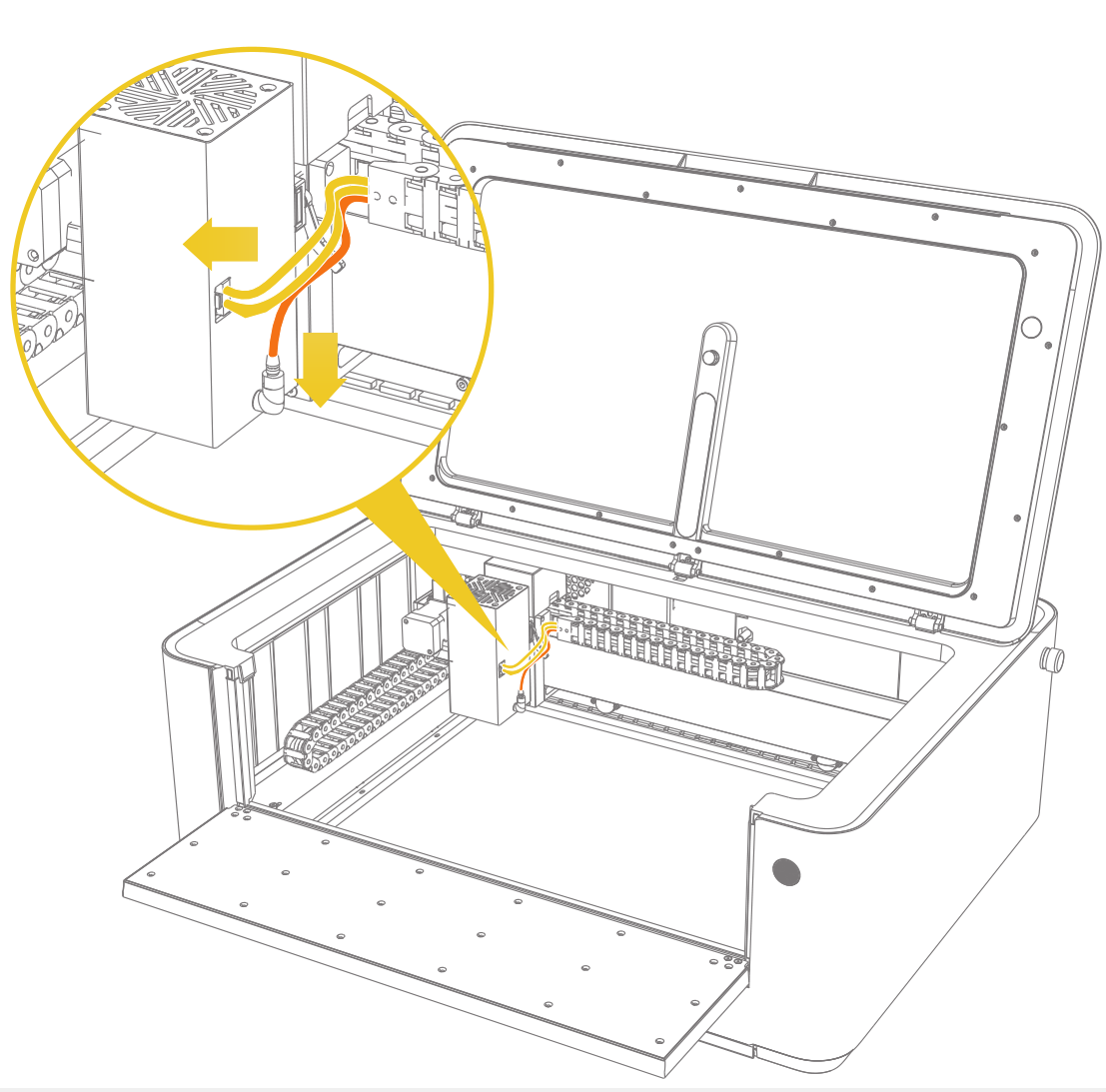

(1) Éteignez la machine, débranchez le câble d'alimentation du module laser, puis retirez le tuyau d'air.

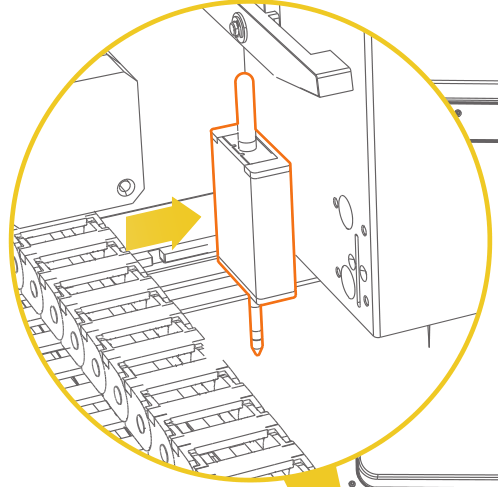

(2) Retirez le capteur de distance.

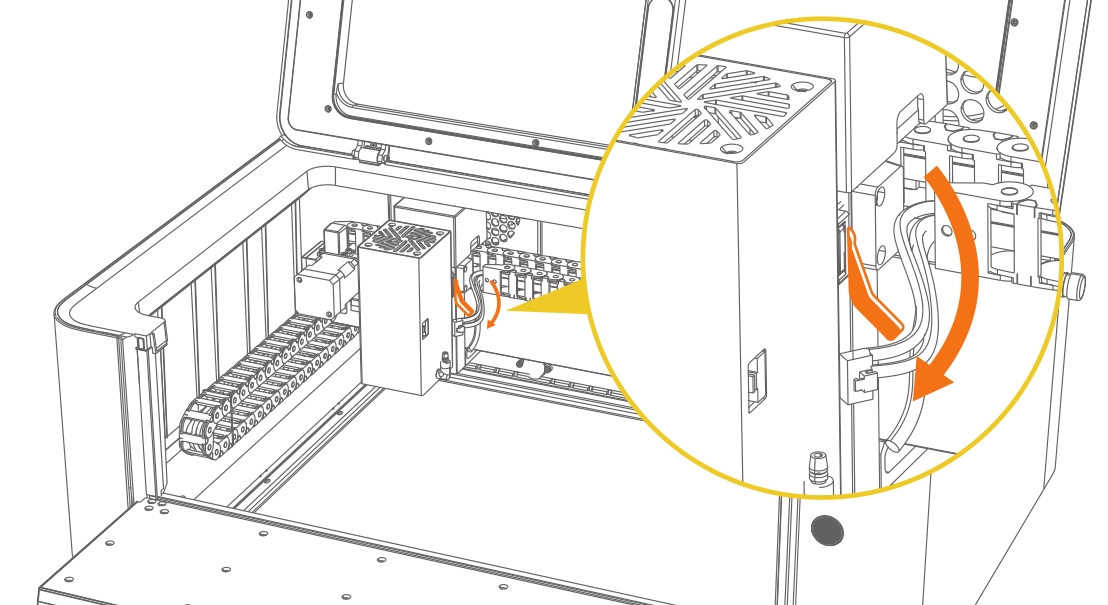

(3) Relevez la poignée située sur le côté droit, puis retirez le module laser de son logement.
2. Installer le nouveau module laser

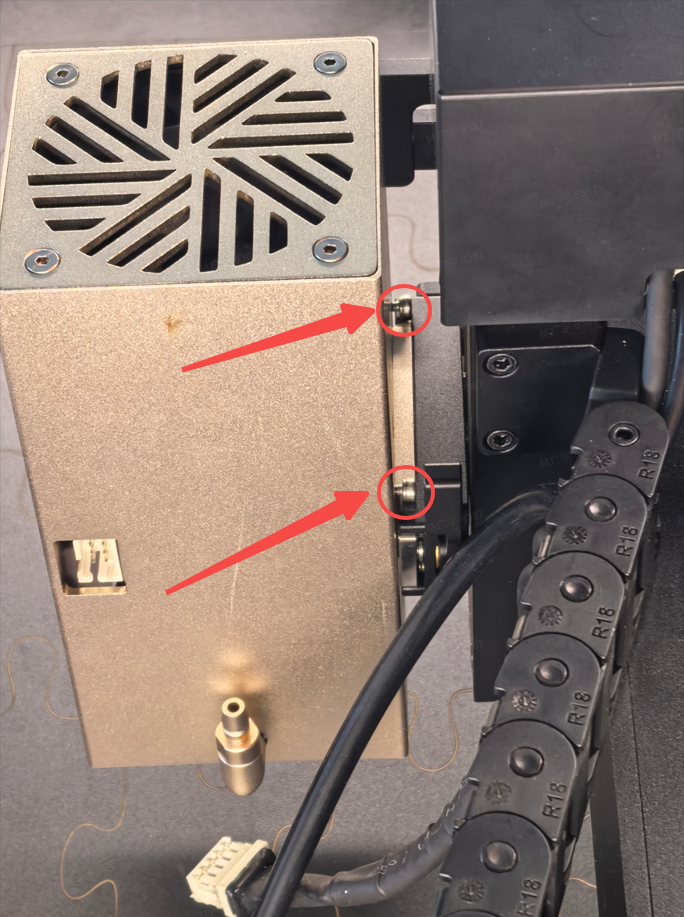

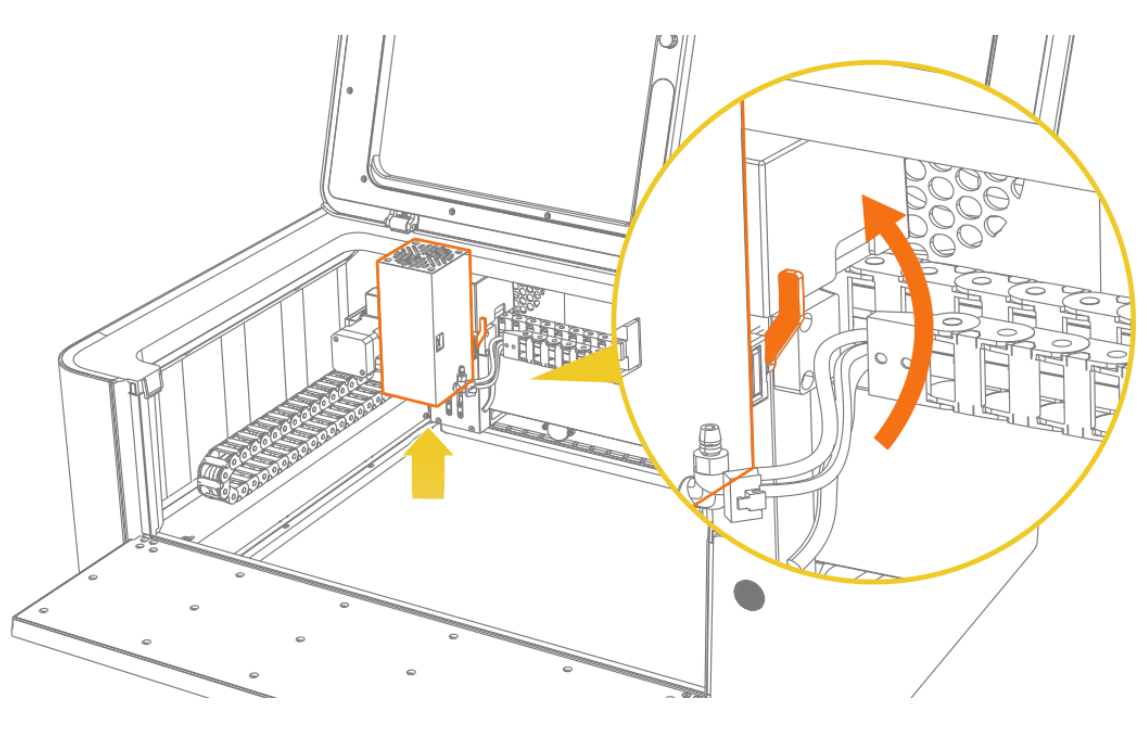

(1) Placez le module laser sur son support en l'insérant de haut en bas. Pendant l'installation, assurez-vous que la base de la vis indiquée par le cercle rouge sur l'illustration est parfaitement alignée avec la surface du support.

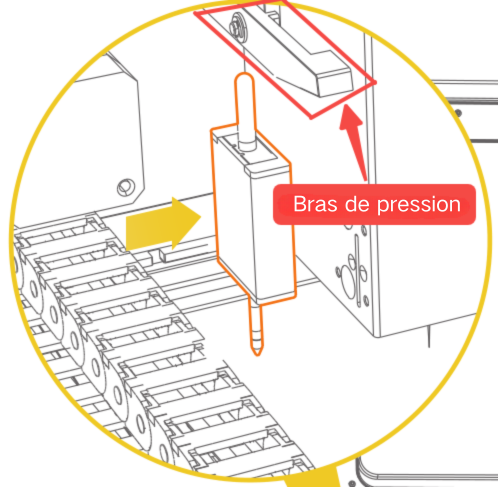

Une installation incorrecte du module laser peut affecter la fonction d'étalonnage et endommager le bras de pression de la sonde.

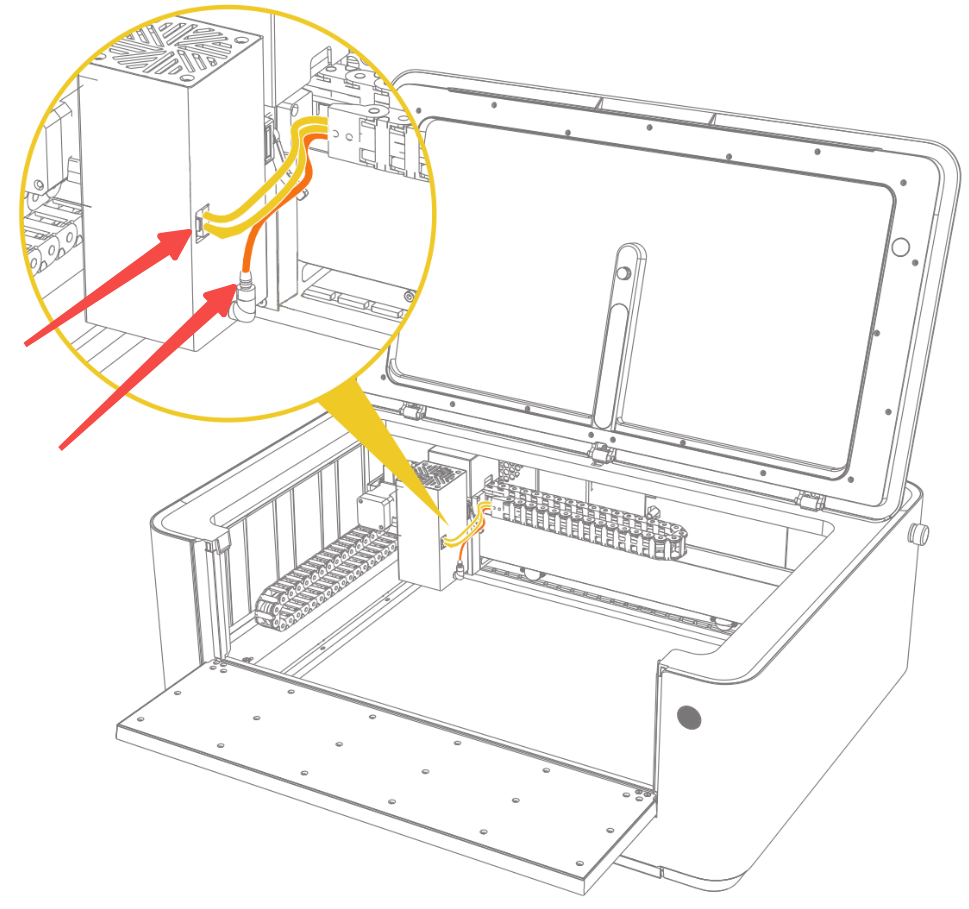

(3) Rebranchez le câble d'alimentation, le tuyau d'air et le capteur de distance, puis mettez la machine sous tension.

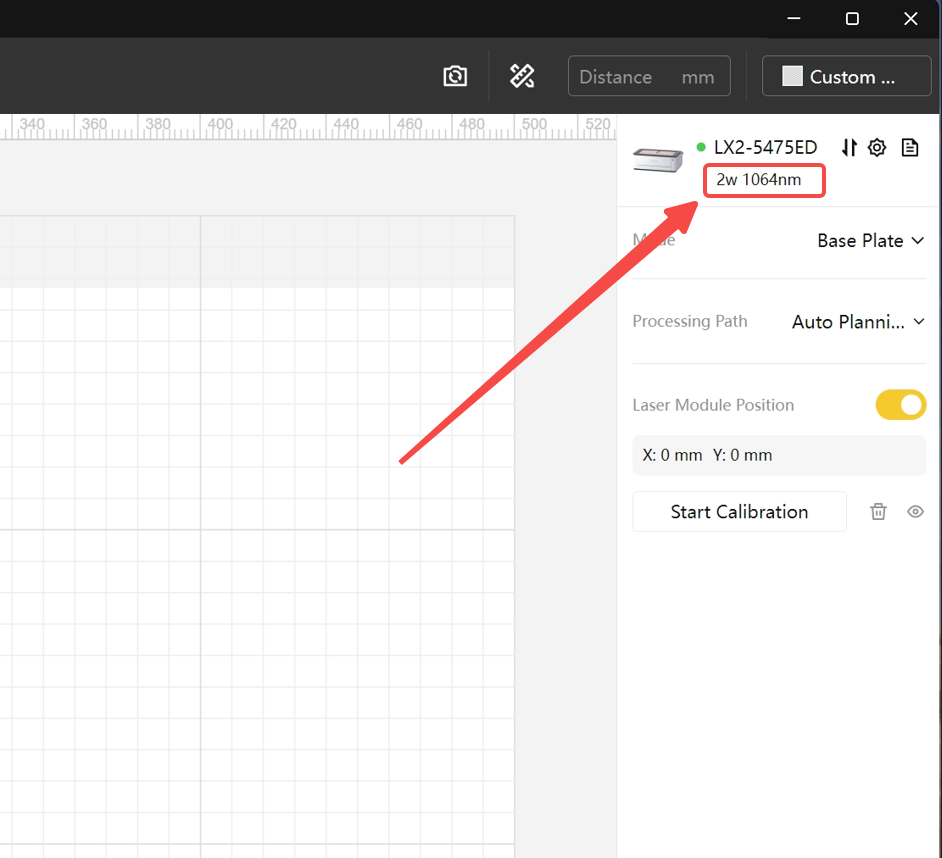

(4) Une fois la machine allumée et l'initialisation terminée, connectez-la au logiciel. Les informations du module laser s'affichent dans le panneau de droite, ce qui vous permet de vérifier que le module est correctement connecté.

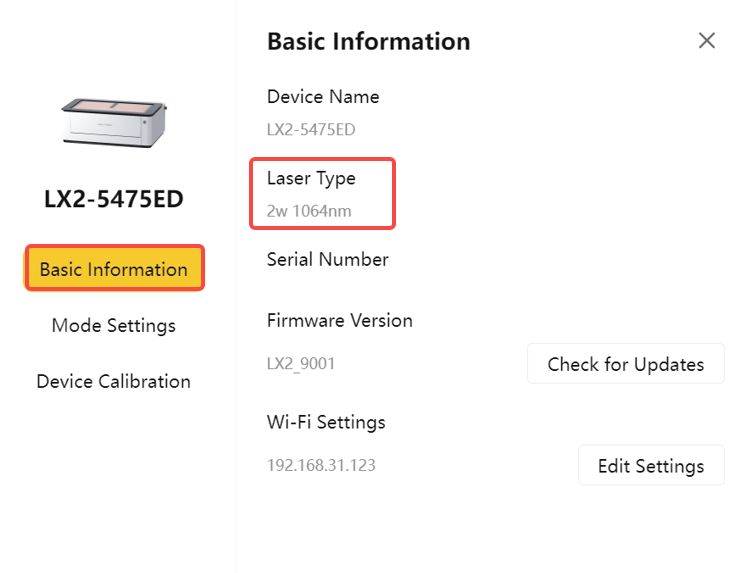

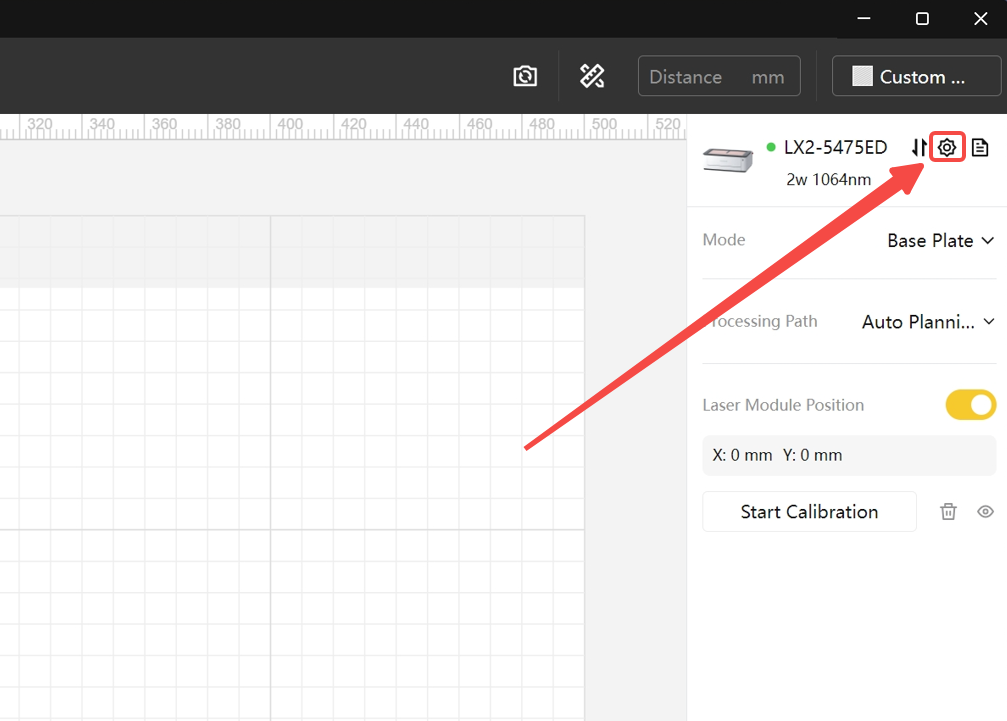

(5) Vous pouvez également vérifier le type de laser dans « Informations de base ».
