Remarque
La précision du traitement des surfaces courbes peut varier en fonction de la forme du matériau, de l'état de surface et des conditions de mesure. Pour obtenir les meilleurs résultats, assurez-vous que le matériau est correctement fixé et mesuré avant le traitement.
Ce guide présente les points importants, les limitations et les bonnes pratiques à connaître avant d'utiliser le LX2 pour le traitement des surfaces courbes.
Types de surfaces recommandés
Le traitement des surfaces courbes fonctionne de manière optimale sur :
- Les surfaces cylindriques lisses
- Les objets légèrement incurvés
- Les matériaux stables avec une géométrie régulière
Cette fonction peut être moins efficace sur :
- Les surfaces fortement réfléchissantes
- Les matériaux souples ou instables
- Les courbes prononcées ou les transitions d'angle abruptes
Remarques importantes concernant le traitement des surfaces courbes
(1) Fixation du matériau
Le LX2 mesure les surfaces courbes en touchant physiquement le matériau à l'aide du capteur de distance. Par conséquent, le contact de la sonde peut déplacer le matériau, ce qui peut entraîner des mesures incorrectes, une modélisation imprécise ou un décalage du résultat de gravure.
Veuillez utiliser du ruban adhésif ou des pinces afin de maintenir fermement le matériau en place avant la mesure et le traitement.

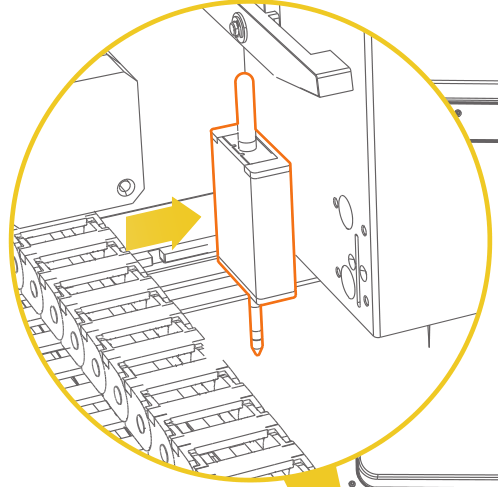

(2) Détachement du capteur de distance pendant la mesure
Le capteur de distance mesure la surface du matériau par contact physique et est fixé magnétiquement afin d'éviter toute interférence avec le module laser. Cependant, il peut se détacher ou se désaligner lors du contact avec des surfaces courbes.
Si cela se produit, le logiciel LDS vous demandera de réinstaller le capteur.

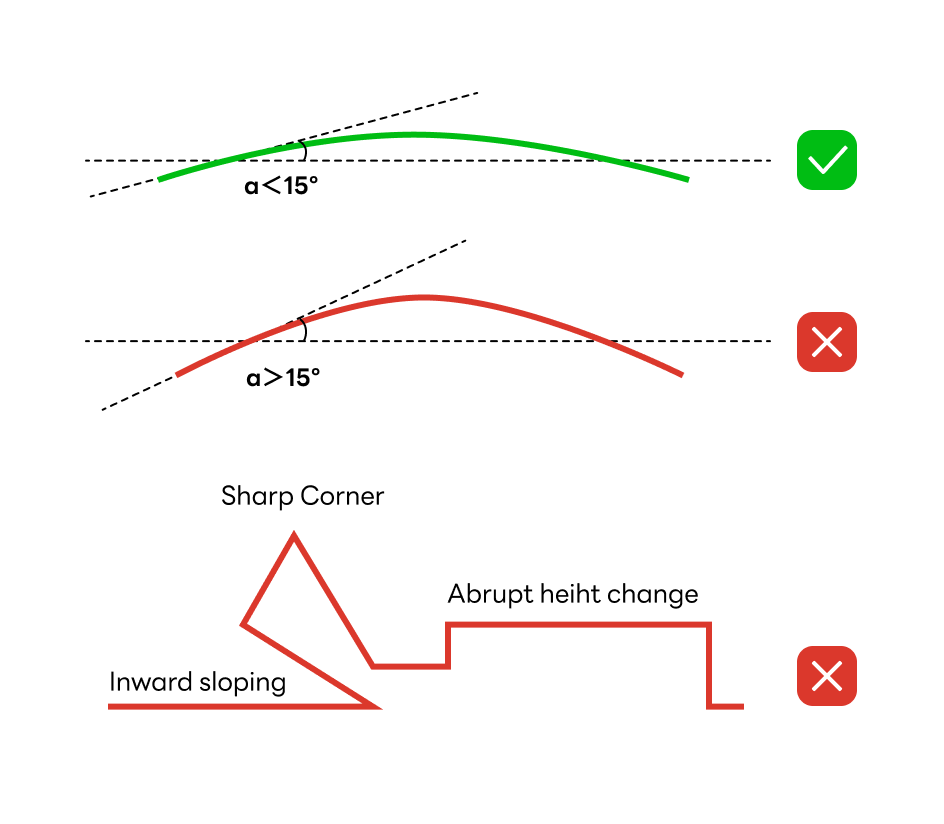

Veuillez noter que le capteur présente certaines limitations lors de la mesure des surfaces courbes et peut échouer lorsque l'angle local de la surface dépasse environ 15°.
Si le capteur se détache pendant la mesure, le résultat de la modélisation peut être incomplet ou déformé.

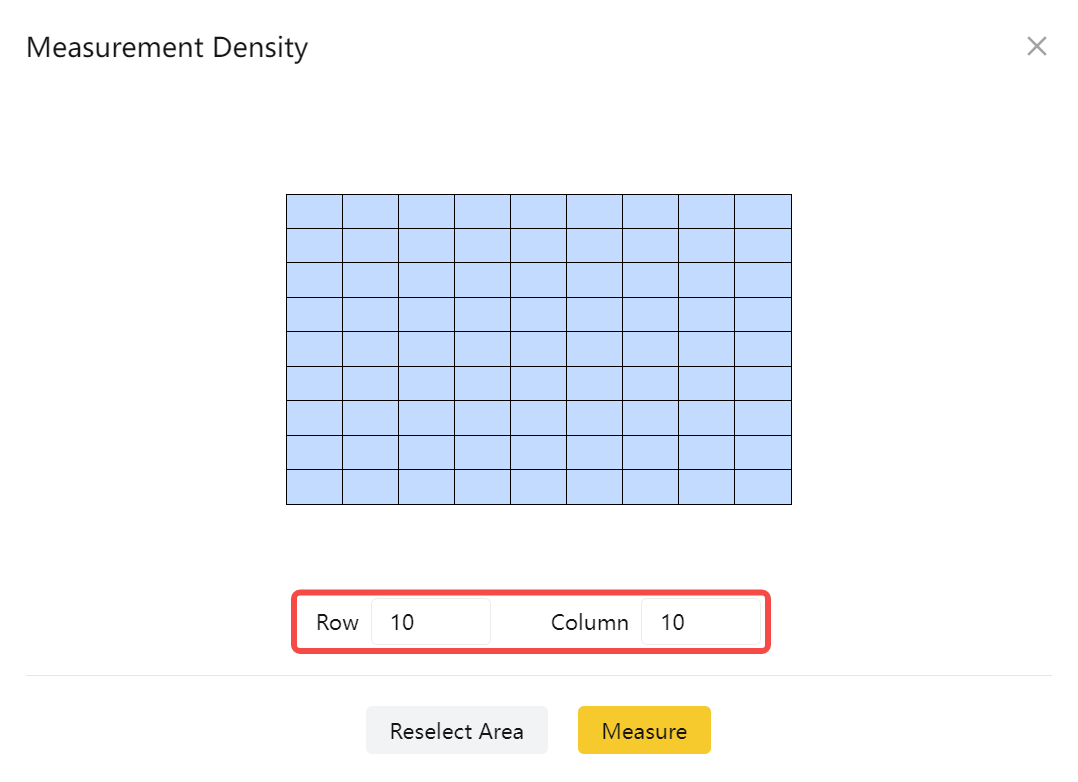

(3) Sélection de la densité de mesure optimale
Lors de la mesure ou de la modélisation de surfaces courbes, il est important de sélectionner un nombre approprié de lignes et de colonnes de mesure. Une densité de mesure plus élevée permet d'obtenir un modèle de surface plus précis, mais augmente également le temps de mesure.
- Pour les objets cylindriques simples, une densité de mesure faible est généralement suffisante.
- Pour les surfaces irrégulières ou très détaillées, une densité de mesure plus élevée est recommandée.
En règle générale, les surfaces plus grandes et plus complexes nécessitent davantage de lignes et de colonnes de mesure afin d'obtenir une modélisation précise.
Une densité de mesure insuffisante peut entraîner des profondeurs de gravure irrégulières ou des motifs déformés sur les surfaces complexes.
(4) Temps de traitement des surfaces courbes
Le traitement des surfaces courbes est généralement plus lent que celui des surfaces planes. Alors que le traitement des surfaces planes implique principalement des mouvements du laser sur les axes X et Y, le traitement des surfaces courbes nécessite également des ajustements fréquents de la hauteur de l'axe Z.
Cette complexité de mouvement supplémentaire réduit la vitesse globale de traitement.
Remarque
De légères variations de profondeur de gravure peuvent apparaître sur les surfaces courbes complexes ; cela est considéré comme normal.
