1. Installation du couvercle de protection conique

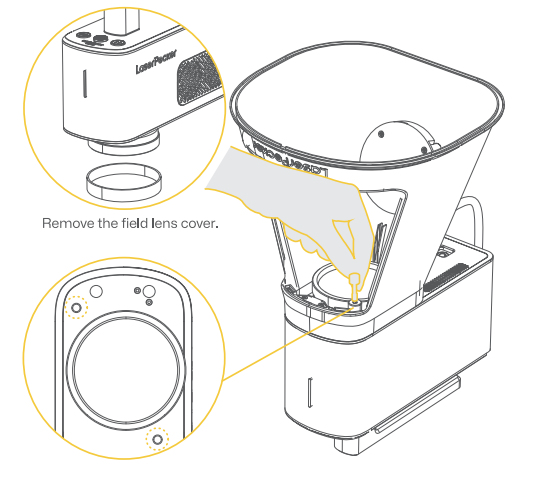

(1) Retirez d’abord le cache de la lentille de champ. Retournez l'unité laser et placez le couvercle de protection conique par-dessus. Serrez les deux vis situées sur la partie supérieure du couvercle afin de le fixer solidement à l'unité laser.

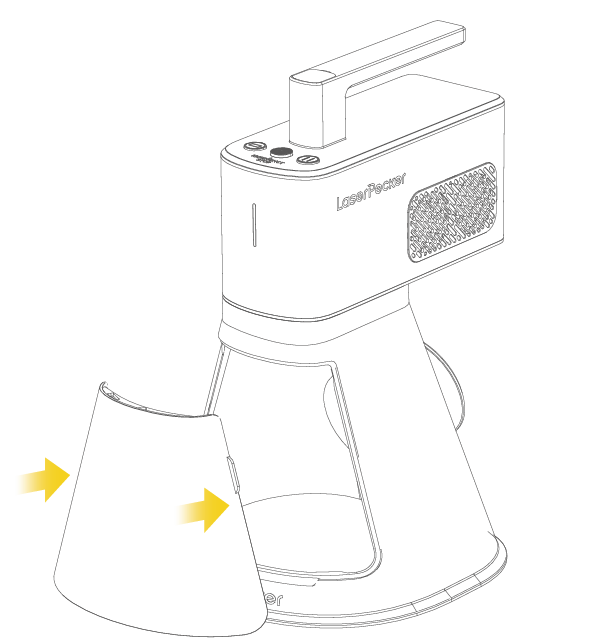

(2) Fixez le filtre lumineux frontal sur la machine.
2. Assemblage du support électrique

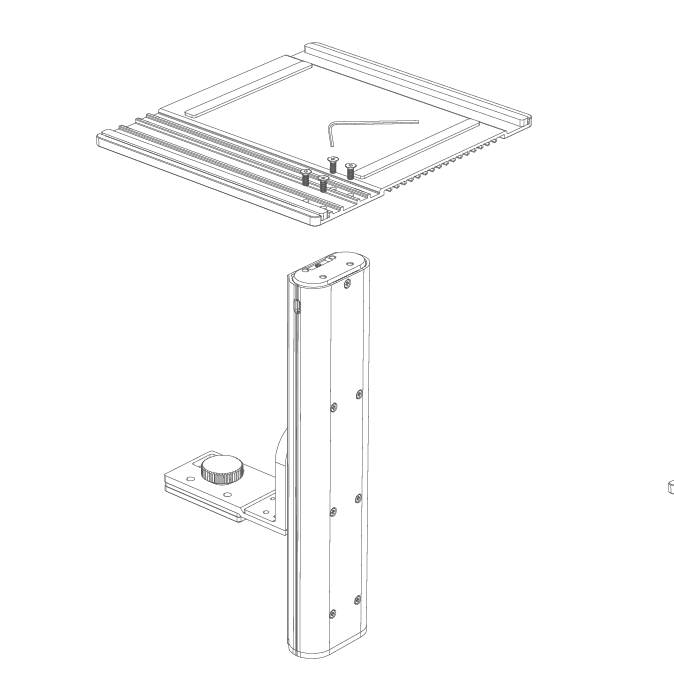

(1) Retournez le support électrique avec la plaque de base. Alignez les trous de vis de la plaque de base avec ceux situés sous le support, insérez les vis, puis serrez-les complètement à l’aide de la clé hexagonale H2.5 afin de fixer solidement le support à la plaque de base.

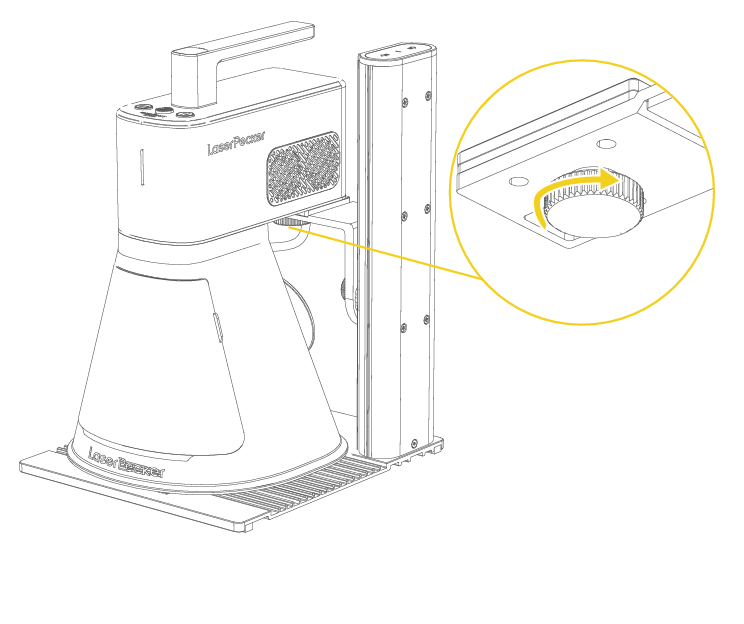

(2) Alignez les trous de montage situés sous l'unité laser avec les vis de fixation présentes sur la plaque de support du support électrique. Placez l'unité laser sur le support, puis verrouillez-le en tournant le bouton situé sous le support dans le sens antihoraire jusqu’au blocage complet.

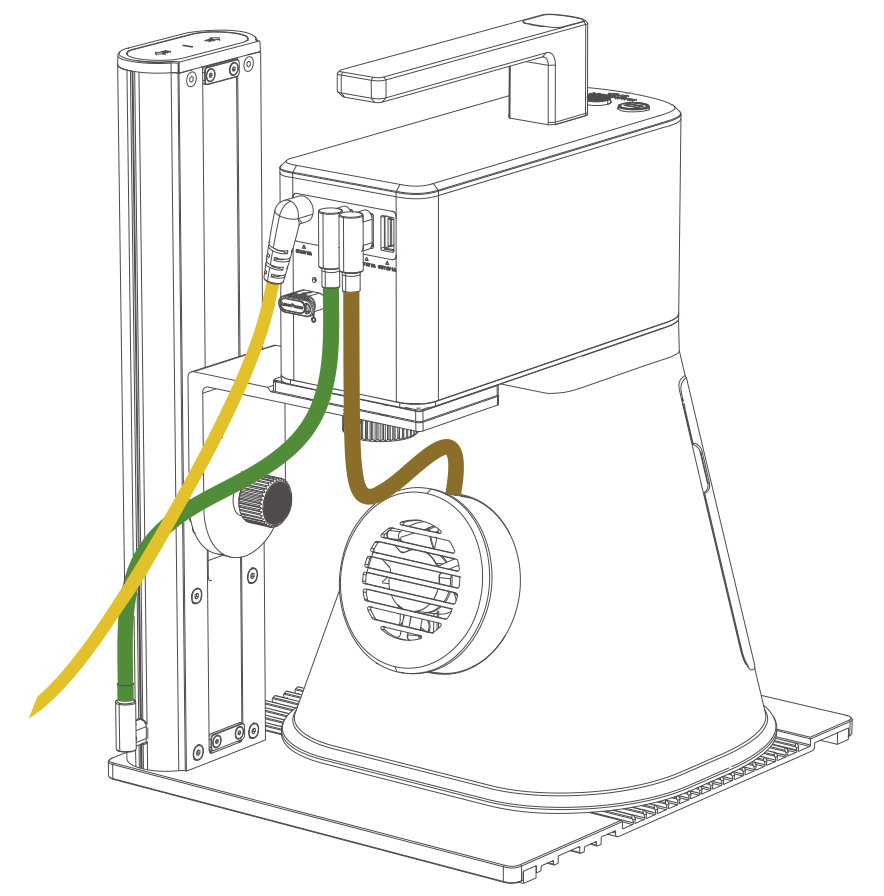

3. Raccordement des câbles

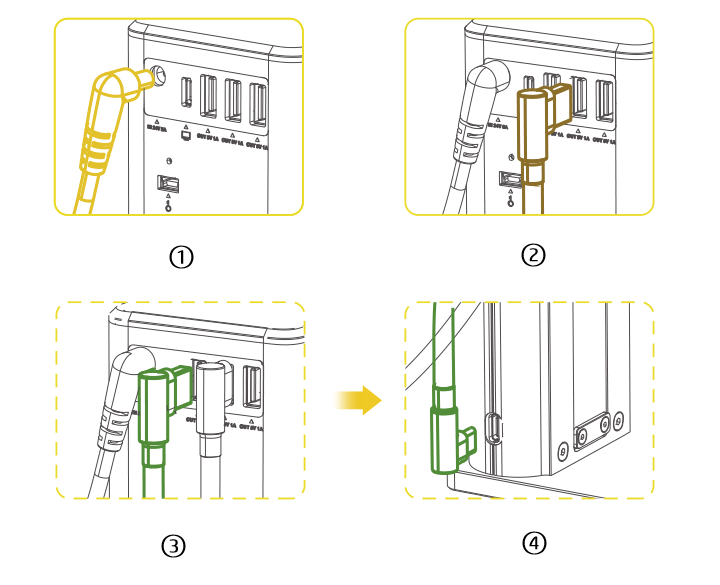

(1) Connectez le câble d’alimentation à l’adaptateur secteur, puis branchez-le sur le port d’alimentation DC de l'unité laser.
(2) Connectez le câble du couvercle de protection au port USB de l'unité laser.
(3) À l’aide du câble USB-A vers USB-C (0,6 m), branchez l’extrémité USB-A au port USB de l'unité laser.
(4) Branchez l’extrémité USB-C au port d’alimentation du support électrique.

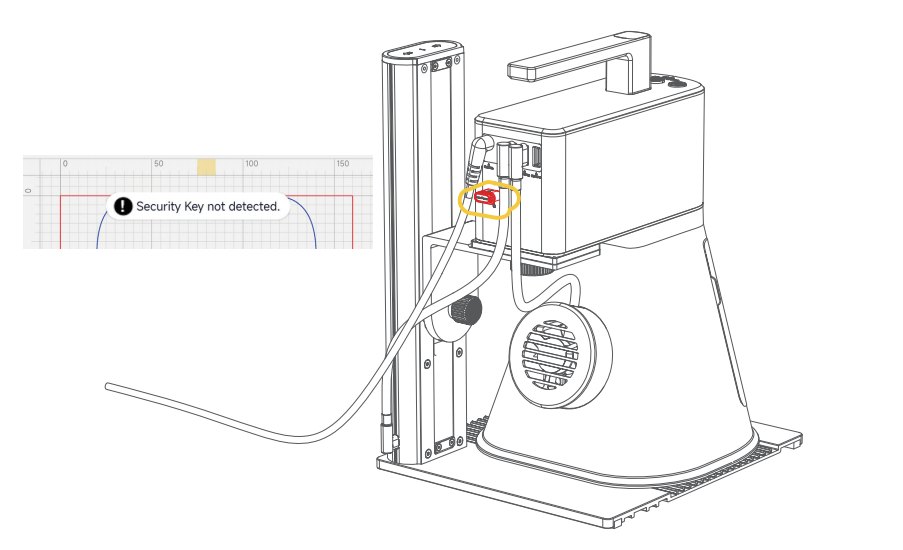

4. Vérification de la clé de sécurité
Pour activer le laser, insérez la clé de sécurité dans le port dédié situé à l’arrière de l’appareil (identifié par l’icône de verrouillage de sécurité 🗝). Veuillez noter que la machine ne fonctionnera pas si la clé de sécurité n’est pas insérée, et un message d’erreur s’affichera dans l’application/le logiciel.
