Description du problème
En fonctionnement normal, les deux points rouges du LP2 Plus se superposent lorsque la machine atteint la distance focale de gravure optimale. À ce stade, la gravure peut commencer normalement.

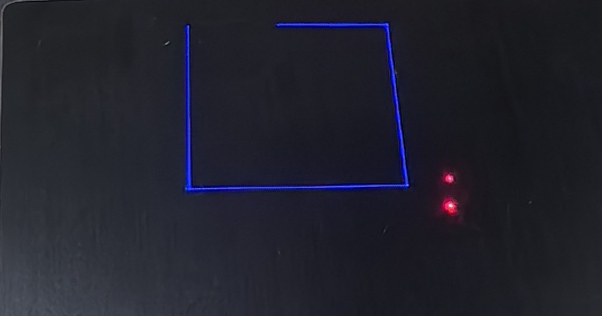

Si les points ne se superposent pas à la distance focale de gravure (comme illustré ci-dessous), suivez ce guide pour les recommandations de dépannage.
Étapes de dépannage
Étape 1

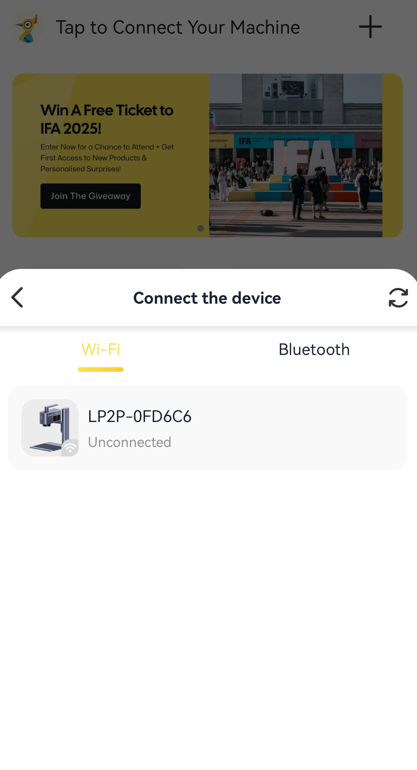

- Connectez votre LP2 Plus à l'application LaserPecker Design Space.
Étape 2

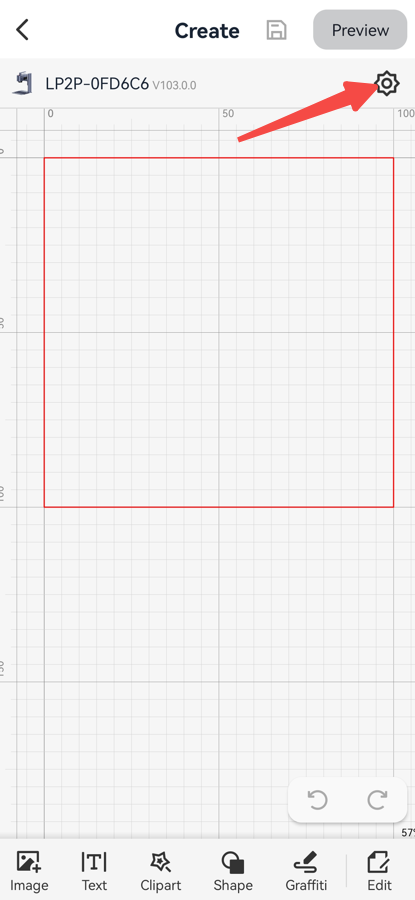

- Cliquez sur « Création », puis appuyez sur l'icône ⚙ dans le coin supérieur droit du canevas pour ouvrir la page des Paramètres de mode.

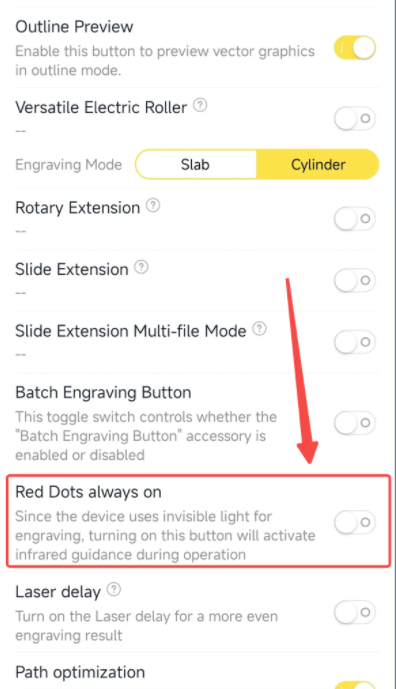

- Dans les Paramètres de mode, activez la fonction « Lumière rouge fixe ».
Étape 3

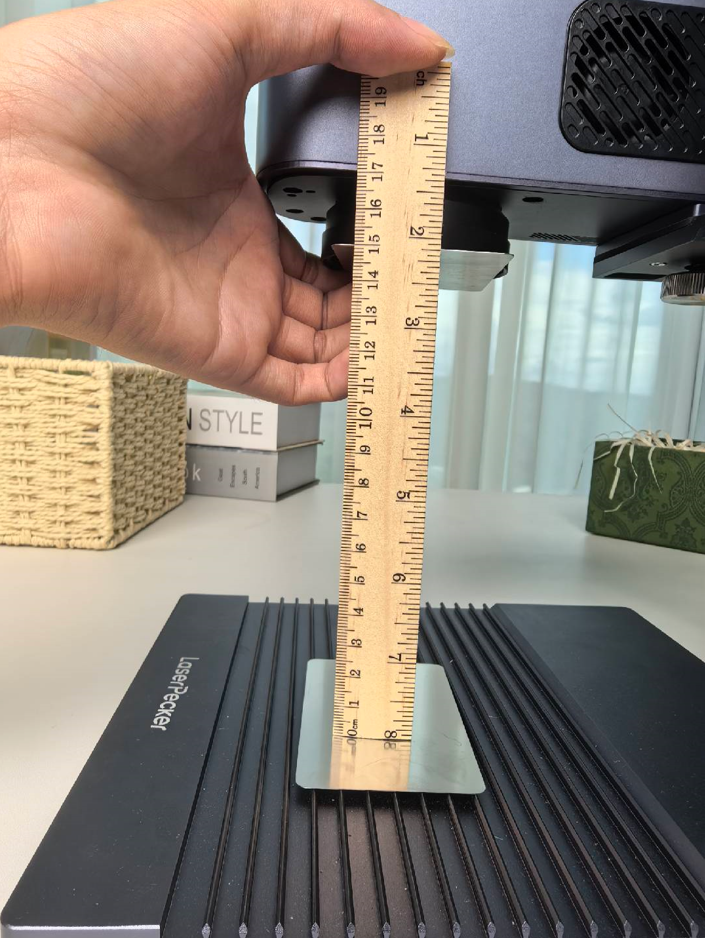

- Placez la plaque en acier inoxydable ou tout autre type de plaque métallique au centre de la base.
Ajustez la hauteur du support électrique en veillant à ce que la distance verticale entre la lentille de champ de la machine et la surface de l'objet soit de 150 mm.
Les surfaces métalliques ont généralement une réflectivité plus élevée, ce qui rend les points rouges plus nets. Cela permet de faire coïncider les deux points de manière plus précise.
Étape 4

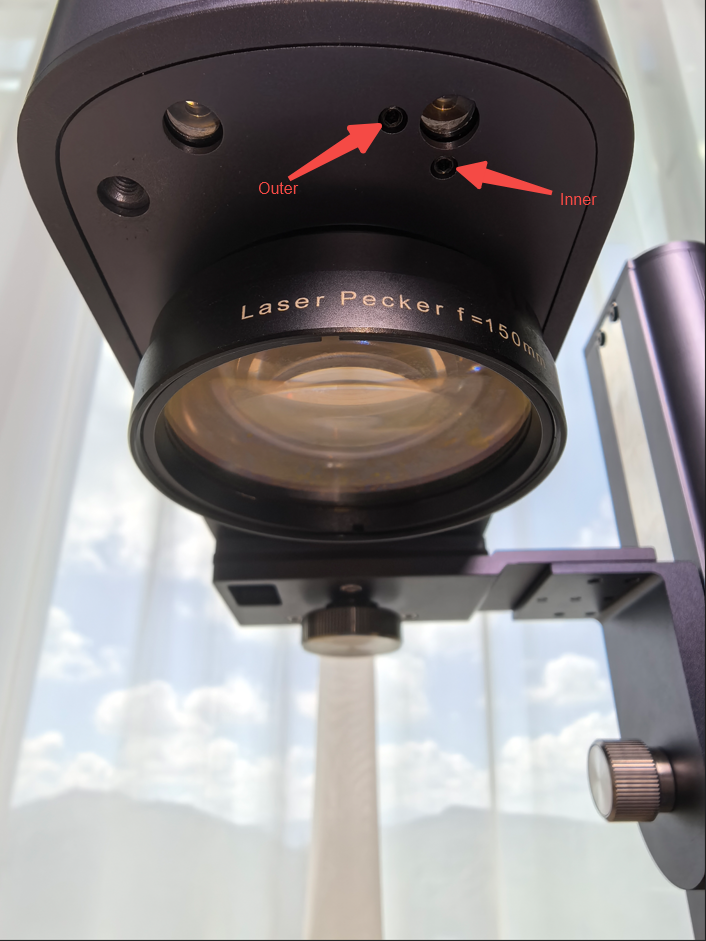

Utilisez une clé hexagonale de 1,5 mm pour ajuster les deux vis situées au bas de l'unité laser jusqu'à ce que les deux points se superposent. Une fois cette opération effectuée, le calibrage est terminé.
Notes complémentaires

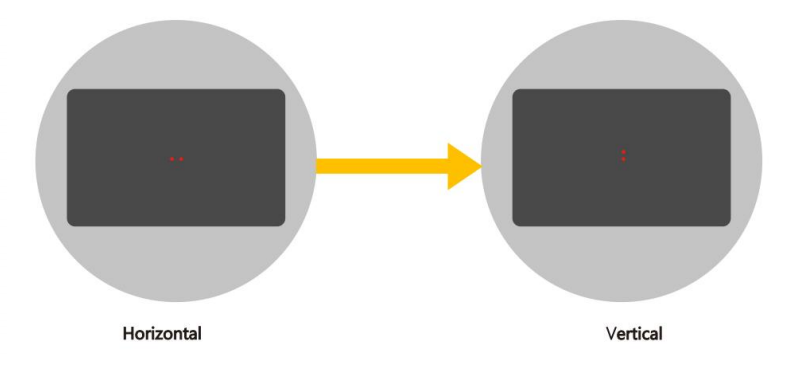

1. Sens de mouvement des vis de calibrage
Les deux vis de calibrage contrôlent le même point rouge (le plus brillant).
Vis de réglage intérieure (Calibrage vertical) :
- Rotation horaire : Le point rouge descend.
- Rotation antihoraire : Le point rouge monte.
Vis de réglage extérieure (Calibrage horizontal) :
- Rotation horaire : Le point rouge se déplace vers la droite.
- Rotation antihoraire : Le point rouge se déplace vers la gauche.
2. Le point rouge ne bouge pas pendant le calibrage
En raison de la plage de réglage limitée, si le point rouge ne bouge pas, cela est généralement dû aux deux situations suivantes :
- La vis de réglage est serrée au maximum : La vis a atteint la limite de sa course et ne peut plus être vissée davantage.
- La vis de réglage est excessivement desserrée : La vis est sortie de sa position normale de réglage et risque de tomber.
Si l'une de ces situations se produit, tournez lentement la vis dans le sens inverse jusqu'à ce que le point rouge recommence à bouger.
