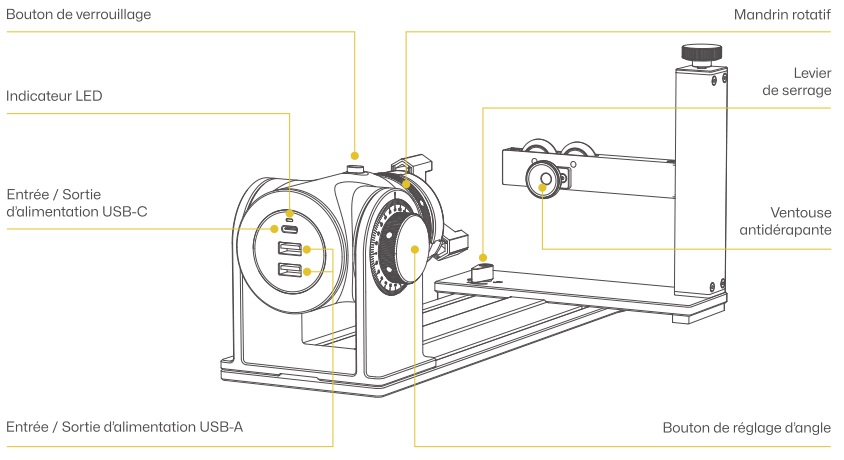

Introduction à l’Extension Rotative

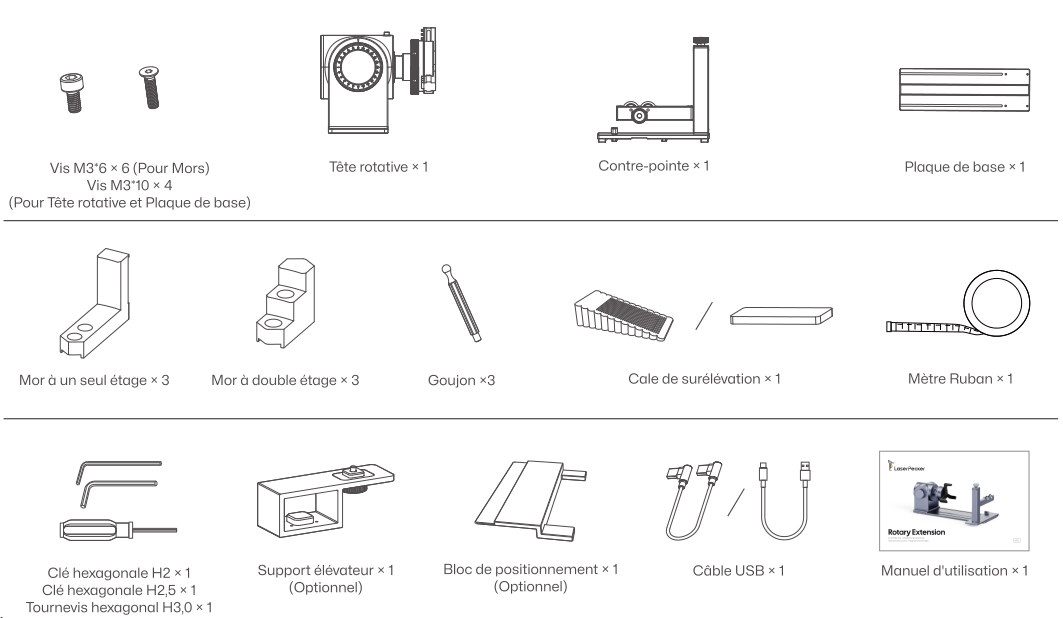

Contenu de l’emballage :
Suivez le guide Montage Rapide dans le Manuel d’Utilisation. Fixez la tête rotative sur la Plaque de Base à l’aide des vis fournies. Installez les mâchoires à simple étape, les mâchoires à double étape ou le composant à tige sur l’Extension Rotative selon vos besoins.

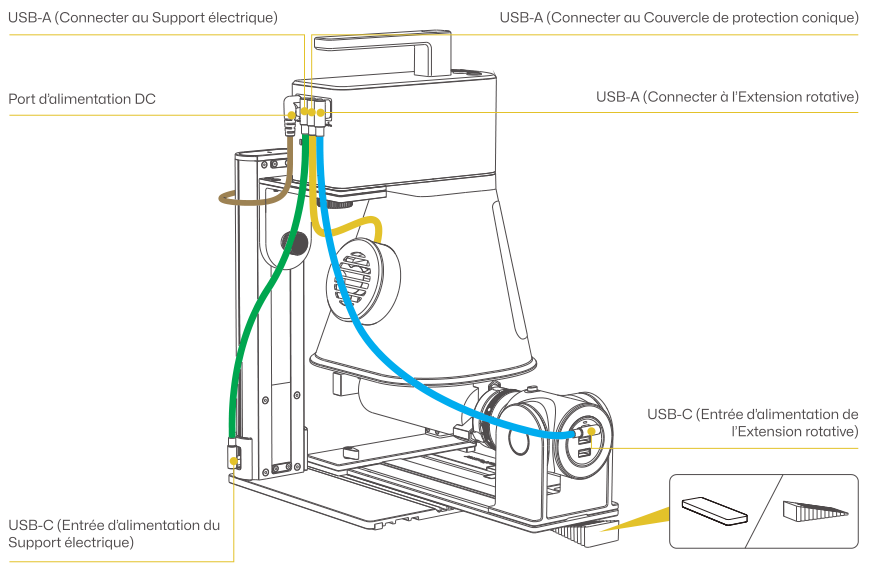

Installez la Cale de surélévation, puis positionnez le LP2 Plus et l’Extension Rotative comme indiqué. Avec l’adaptateur secteur débranché, utilisez le câble fourni pour connecter l’Extension Rotative au LP2 Plus.
Étape 1 Fixer l’objet à graver

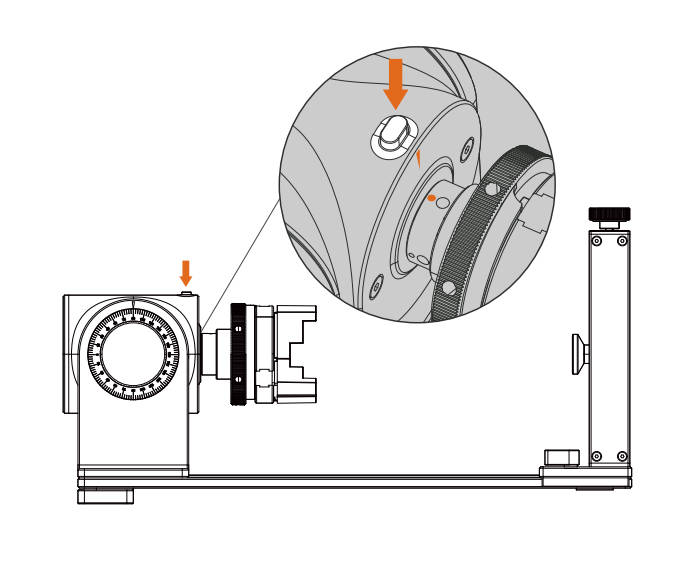

(1) Verrouiller la position de départ du mandrin
① Choisissez une position de départ appropriée pour la gravure.

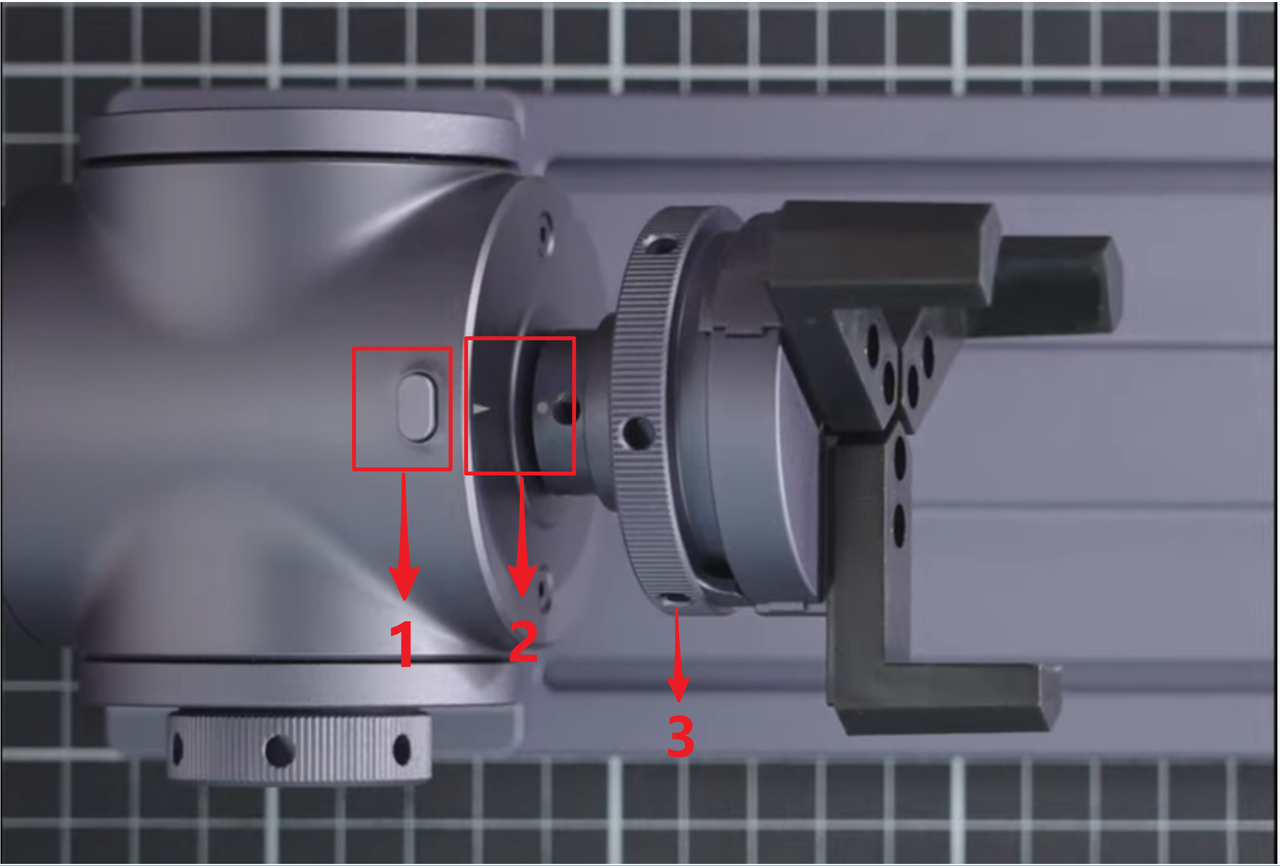

② Alignez les points blancs du mandrin (2 dans l’image) avec l’indicateur en forme de flèche.
③ Appuyez sur le bouton de verrouillage (1 dans l’image) pour fixer la position.
Remarque
Le bouton de verrouillage empêche toute rotation involontaire pendant la configuration.

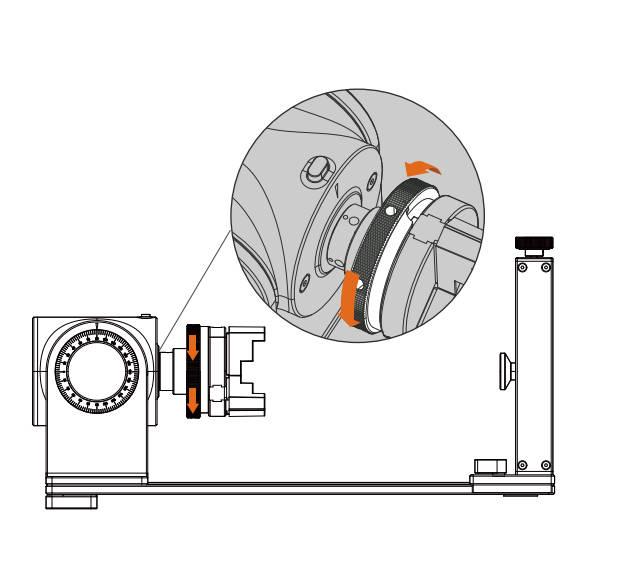

(2) Ajuster pour les objets de plus grand diamètre
Tournez le mandrin (3 dans l’image) dans le sens inverse des aiguilles d’une montre pour ouvrir les mâchoires et accueillir des objets de plus grand diamètre.

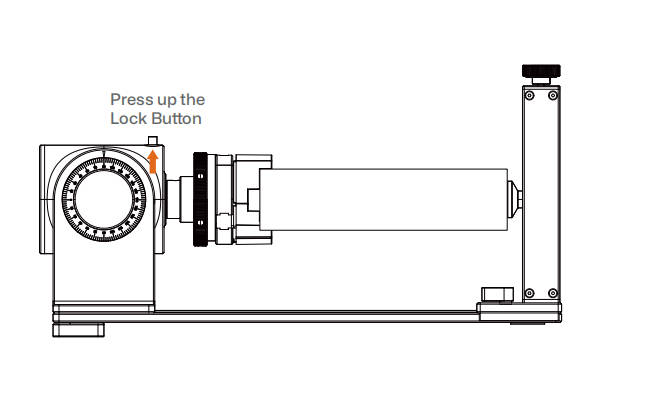

(3) Déverrouiller le bouton de verrouillage
Une fois l’objet correctement fixé, relevez le bouton de verrouillage afin de permettre au mandrin de tourner librement.
Étape 2 Connecter à LDS
(1) Allumez le LP2 Plus à l’aide de l’adaptateur secteur. Le voyant lumineux s’allume et clignote en bleu.
Remarque
Si le couvercle de protection n’est pas encore installé, allumez d’abord la machine, puis ajustez la hauteur du support électrique avant d’installer le couvercle.

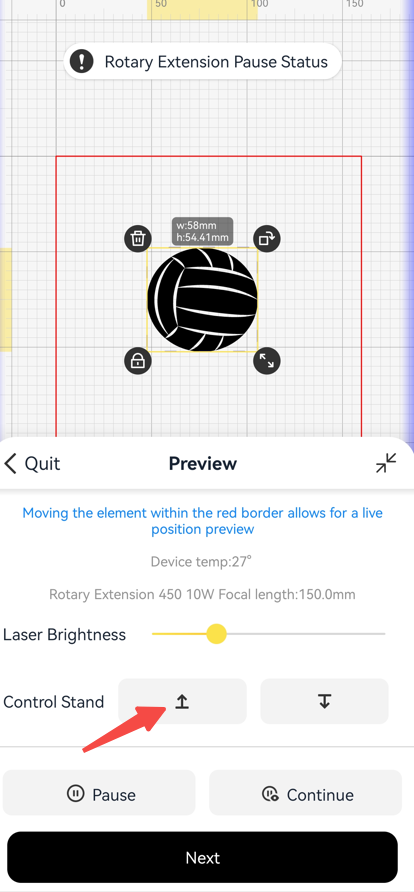

(2) Ajustez le support électrique afin que le couvercle de protection ne touche pas le matériau à graver, permettant ainsi une rotation libre pendant la gravure.

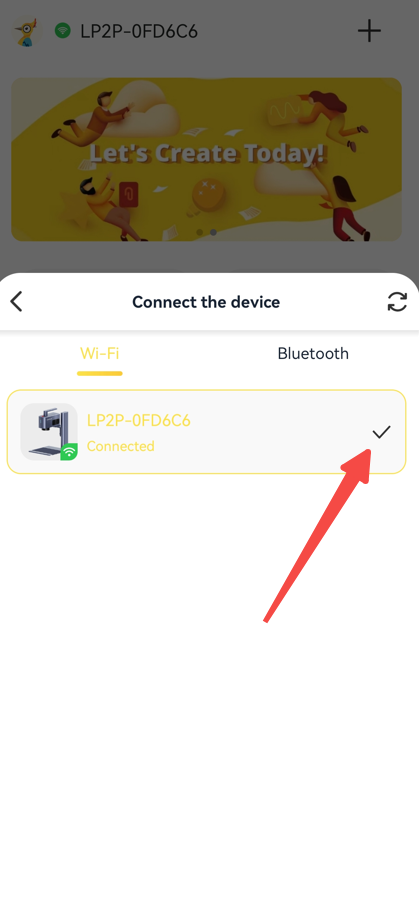

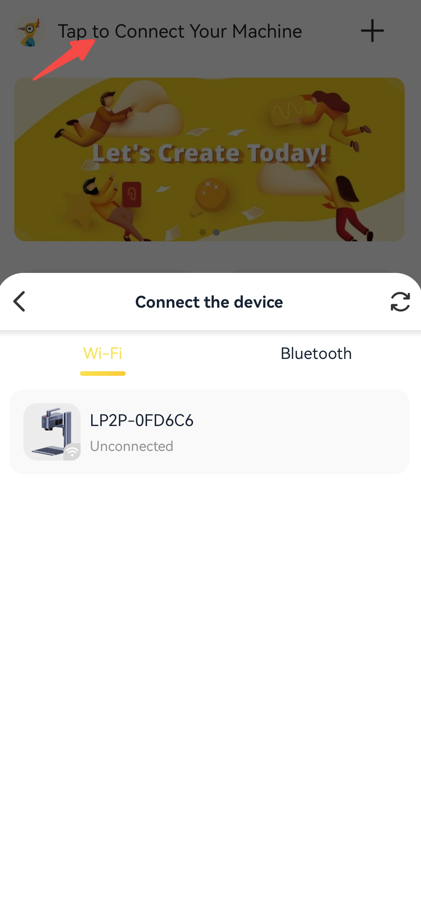

(3) Connectez le LP2 Plus à l’application LaserPecker Design Space. Une fois la connexion établie, le voyant lumineux reste allumé en bleu fixe.
Étape 3 Démarrer la gravure

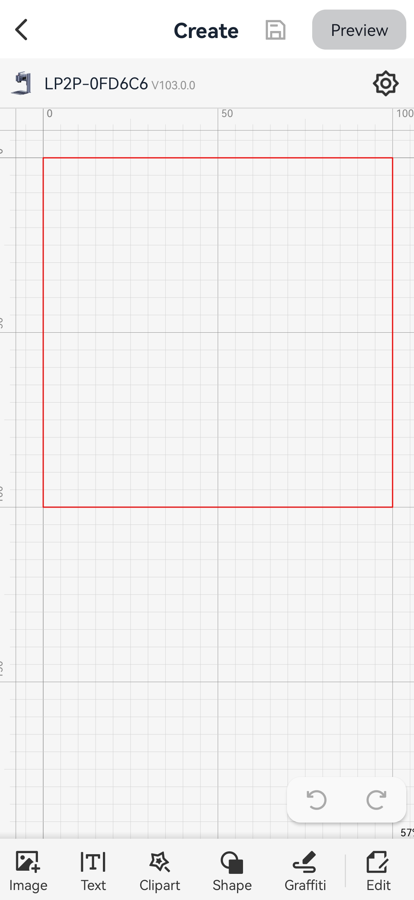

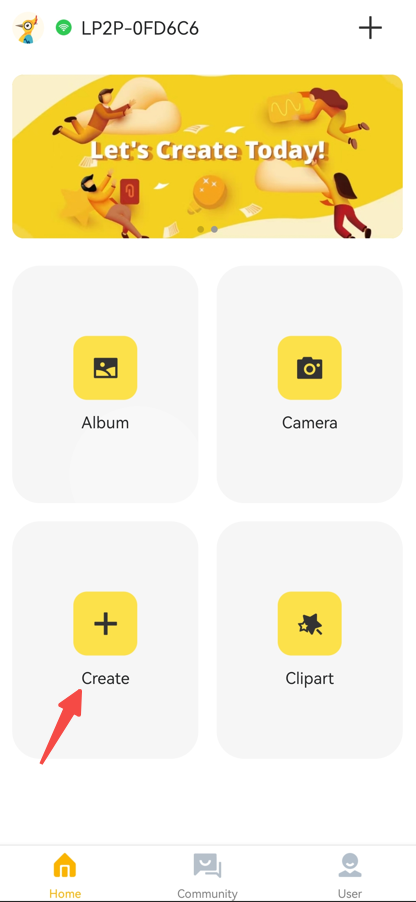

(1) Appuyez sur "Créer" pour ouvrir la zone de travail.

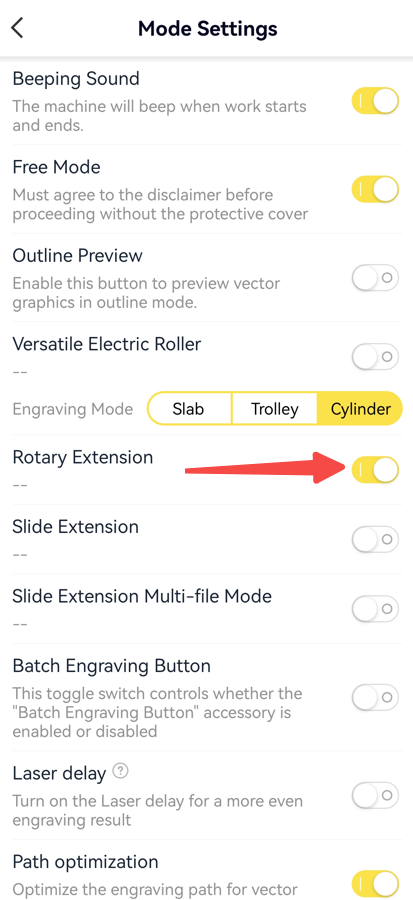

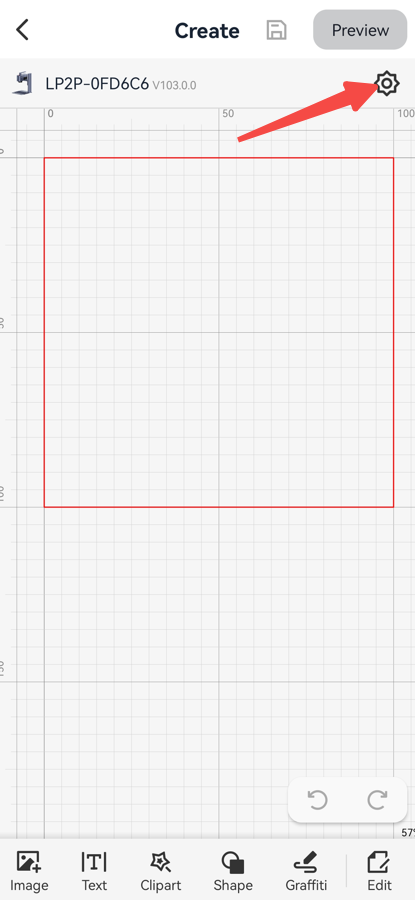

(2) Appuyez sur le bouton ⚙ en haut à droite pour ouvrir les Paramètres du mode et activer le mode "Extension rotative".

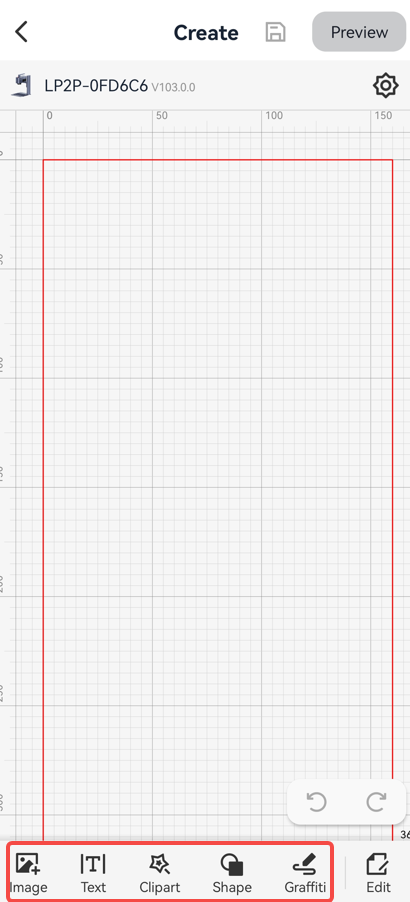

(3) Vérifiez que l’Extension rotative communique correctement avec l’Unité Laser. Importez l’image, le texte ou le motif depuis la barre d’outils en bas à gauche.

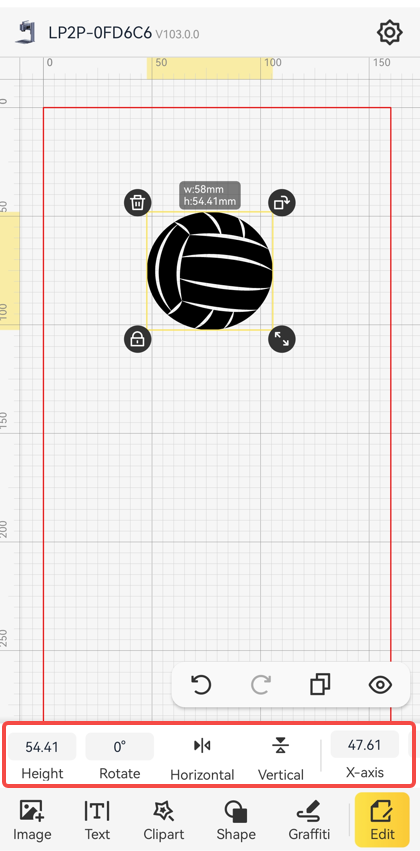

(5) Faites glisser la barre d’édition vers la gauche et ajustez la taille et la position selon vos besoins.

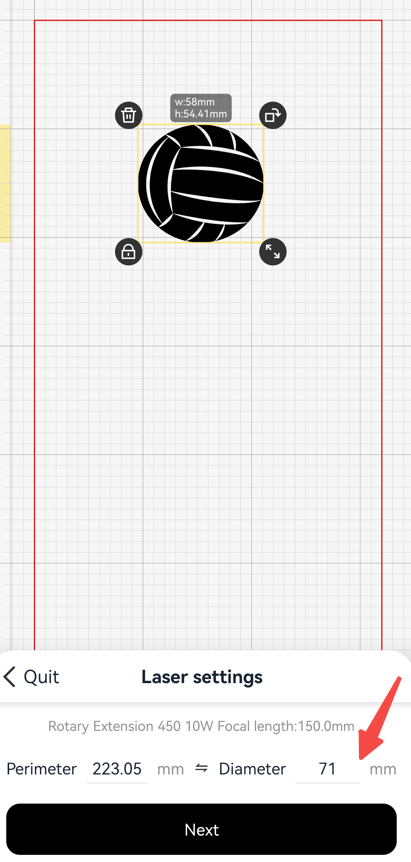

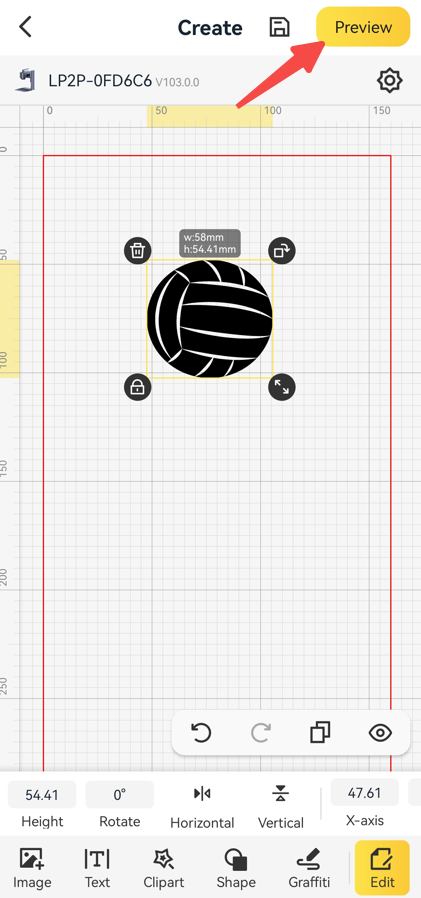

(6) Appuyez sur "Aperçu" en haut à droite. Saisissez le diamètre ou la circonférence (mm/pouce). Des valeurs incorrectes ou manquantes peuvent entraîner une déformation ou un chevauchement du motif.

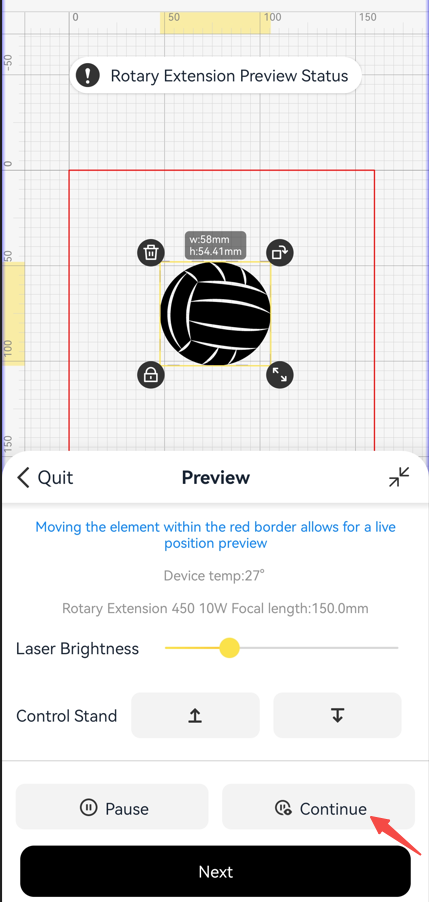

(7) Après avoir défini le diamètre, ajustez la distance focale. Appuyez sur "Continuer" pour lancer l’aperçu. En mode Extension rotative, l’aperçu s’affiche sous forme d’une ligne droite tandis que la tête rotative tourne.

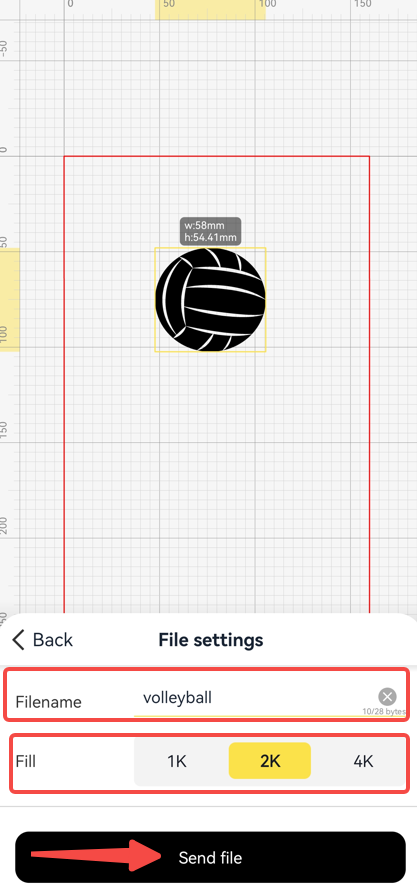

(8) Définissez la résolution, modifiez le nom du fichier, puis appuyez sur "Envoyer le fichier".

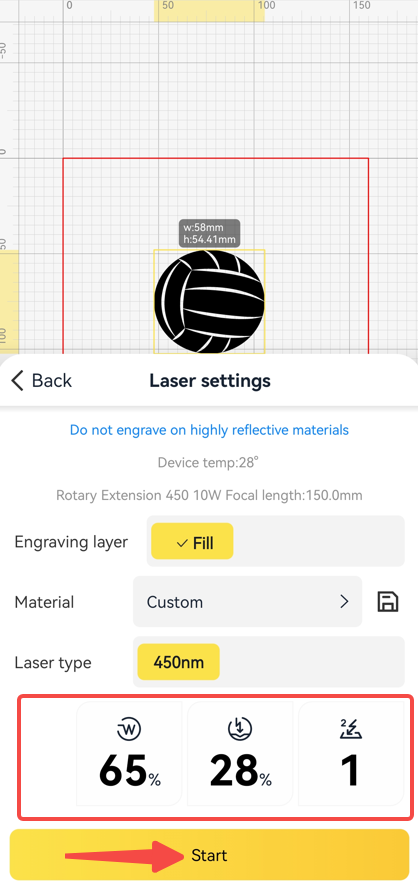

(9) Définissez les paramètres de gravure selon vos besoins, puis appuyez sur "Démarrer" pour lancer la gravure.
