Utilisation du LP2 Plus avec l'Enceinte Standard

Cet article propose un guide complet pour l'assemblage, la connexion et l'utilisation de votre LP2 Plus avec l'Enceinte Standard. Suivez attentivement ces étapes pour garantir une installation sécurisée et un fonctionnement optimal de votre appareil. Chaque section contient des instructions claires pour vous aider à démarrer rapidement et efficacement.

Étape 1 : Déballage et Installation

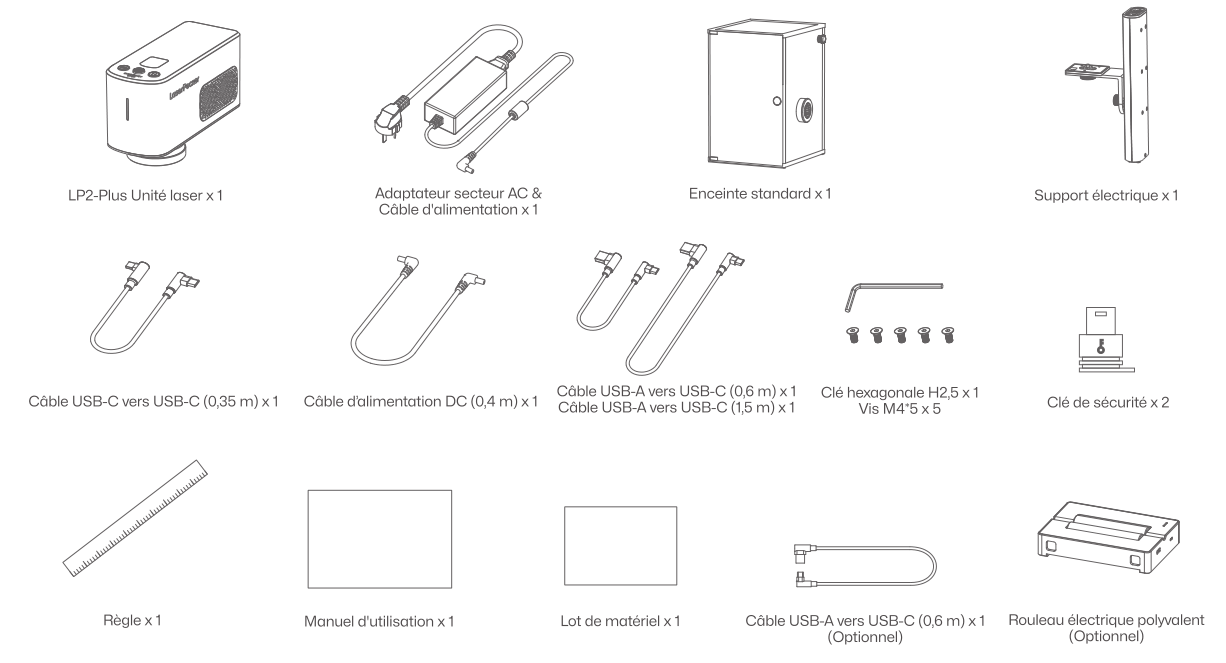

Liste du contenu

Si votre appareil n'est pas le LP2 Plus Safeguard, suivez ces étapes pour l'installer dans l'Enceinte Standard :

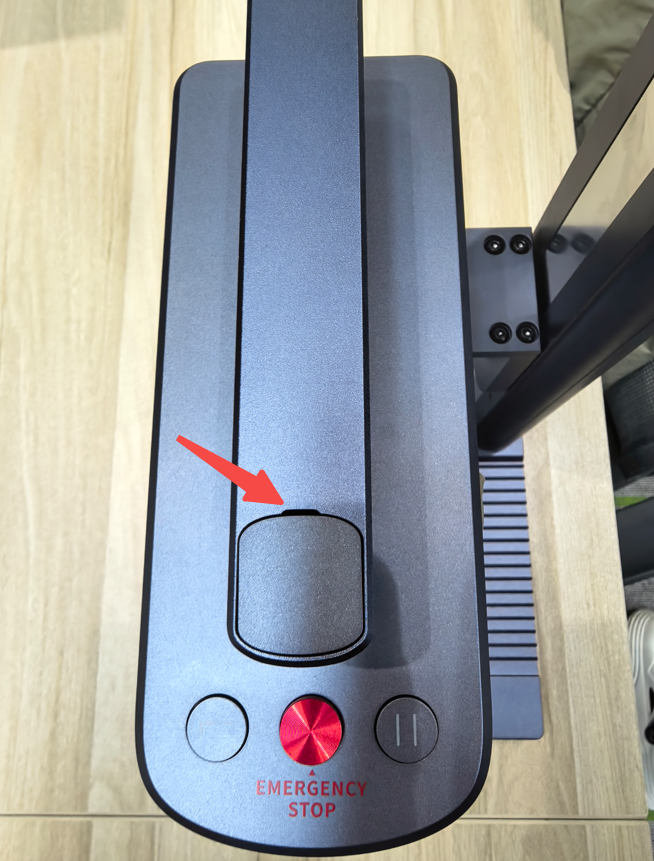

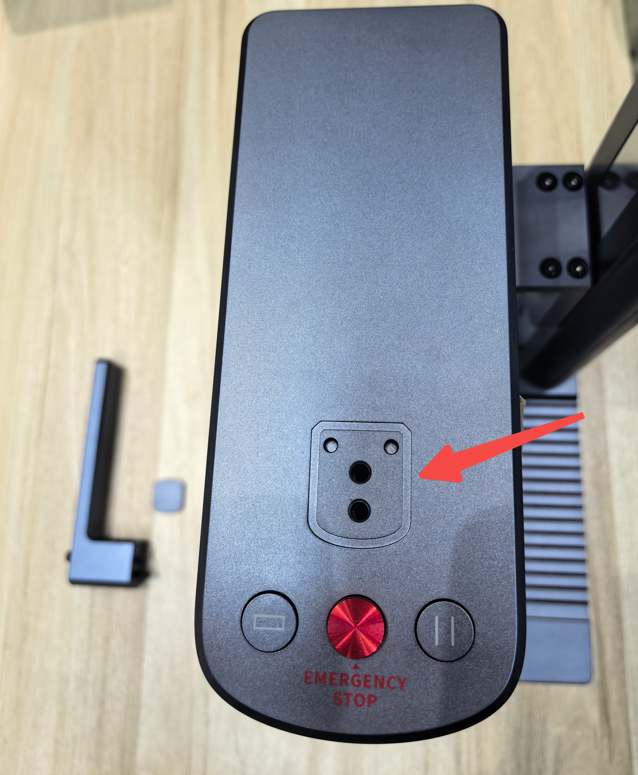

(1) Retirez délicatement le capuchon de protection de la poignée.

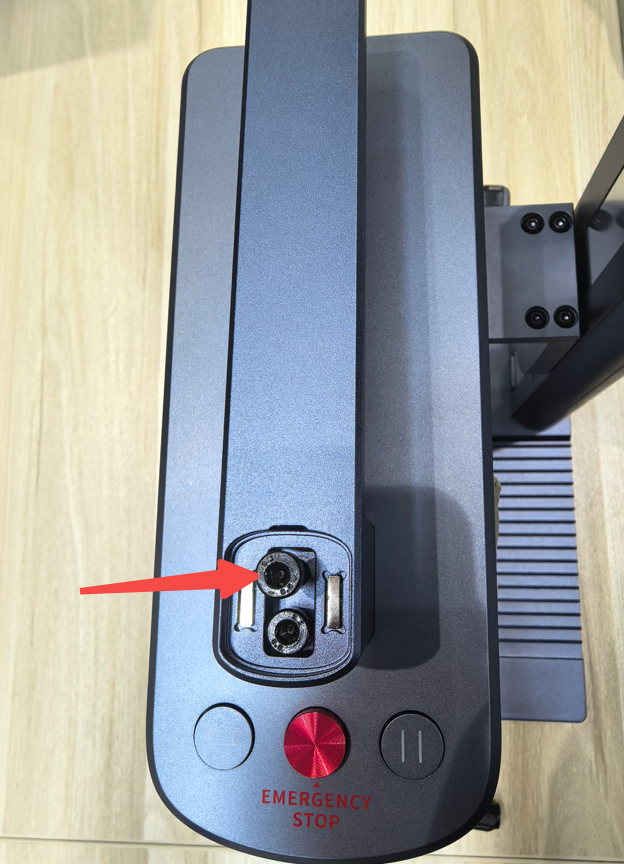

(2) Utilisez une clé hexagonale de 2,5 mm pour retirer les deux vis fixant la poignée.

(3) Installez la machine à l'intérieur de l'Enceinte Standard comme décrit ci-dessus.

Étape 2 : Aperçu des composants

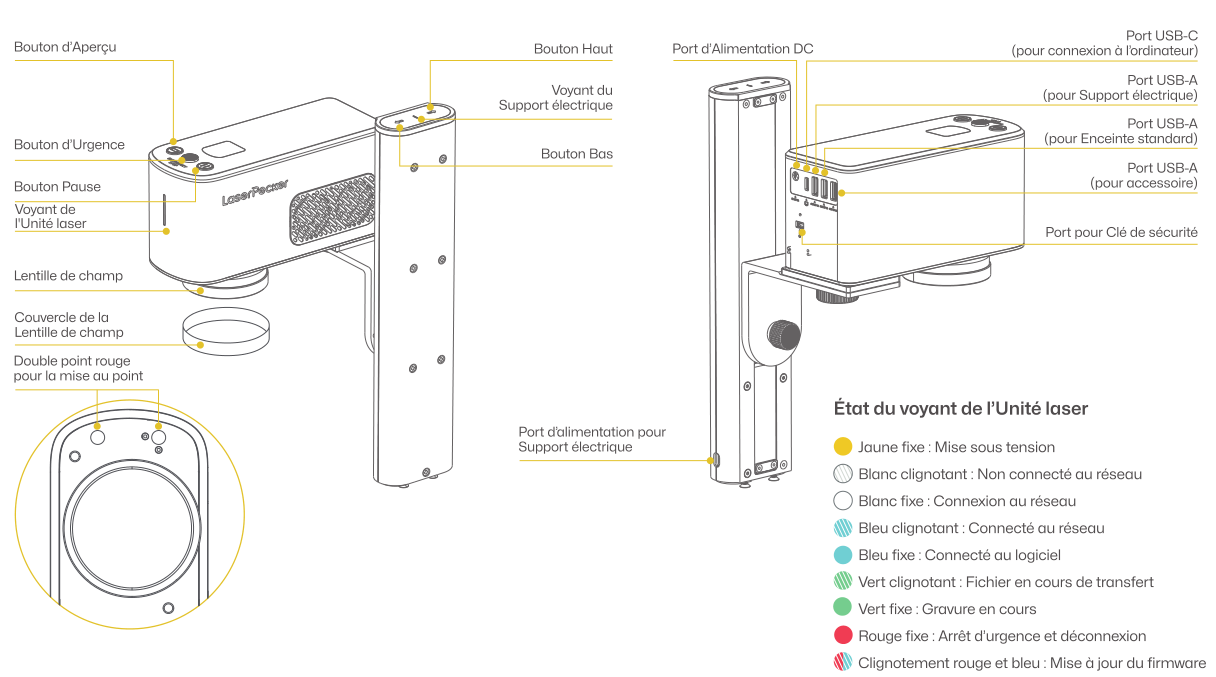

LP2 Plus

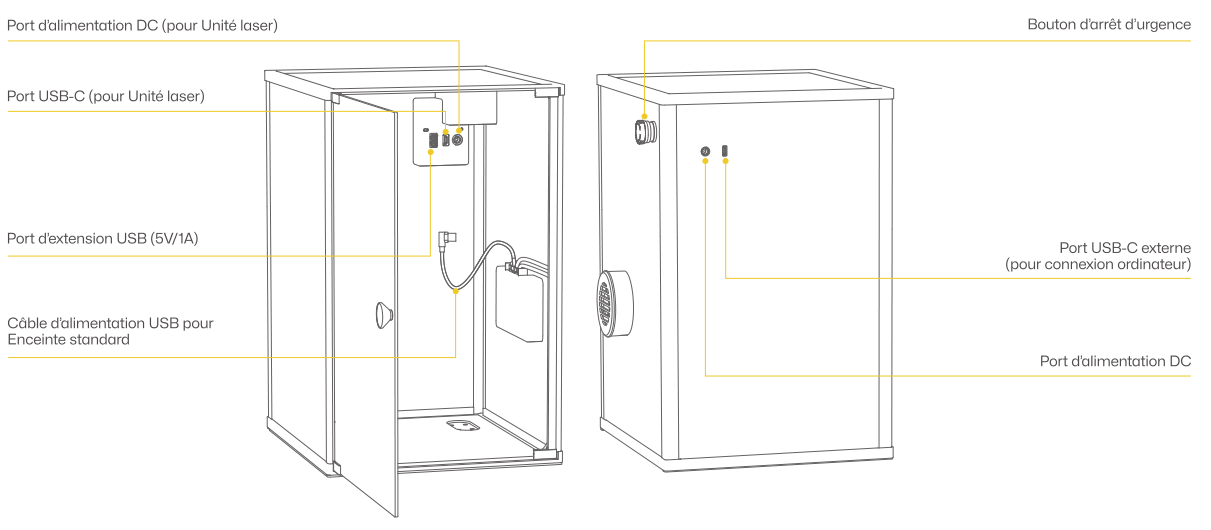

Enceinte Standard

Étape 3 : Assemblage rapide

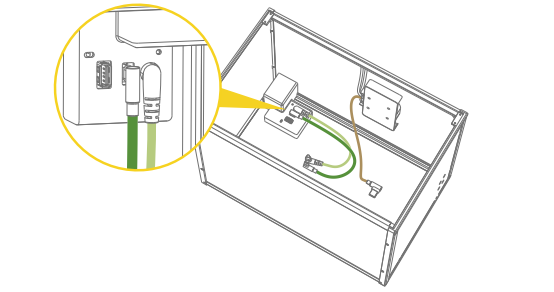

(1) Posez l'Enceinte Standard sur sa face arrière, puis connectez les deux câbles :

Câble USB-C vers USB-C de 0,35 m → port USB-C de l'Enceinte Standard
Câble d'alimentation DC de 0,4 m → port d'alimentation DC de l'Enceinte Standard

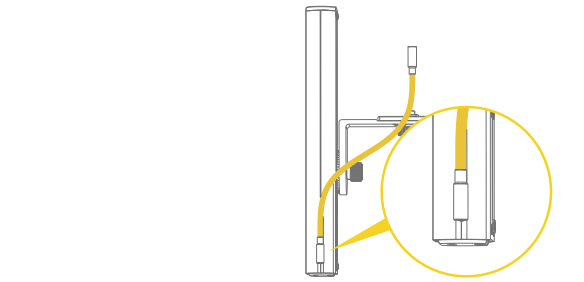

(2) Connectez l'extrémité USB-C du câble USB-A vers USB-C de 0,6 m au port d'entrée d'alimentation du Support Électrique.

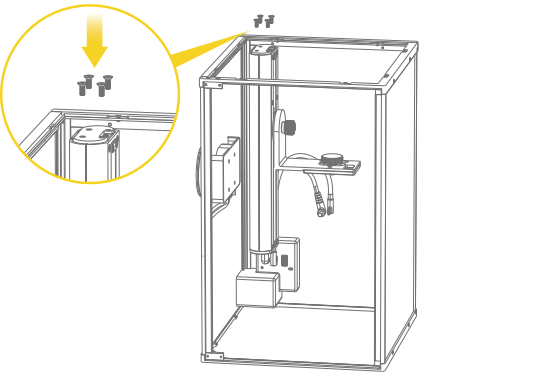

(3) Retournez l'Enceinte Standard. Fixez le Support Électrique à la plaque de base à l'aide de quatre vis M4*5 en utilisant la clé hexagonale H2.5.

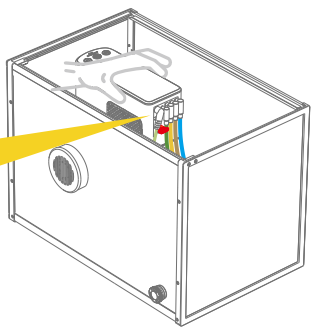

(4) Placez l'Enceinte Standard comme indiqué sur la figure. Tenez l'unité laser et connectez-la étape par étape :

Câble d'alimentation DC de 0,4 m → premier port d'entrée d'alimentation
Câble de données USB-C vers USB-C de 0,35 m → deuxième port
Extrémité USB-A du câble d'alimentation USB-A vers USB-C de 0,6 m → troisième port
Extrémité USB-A du câble d'alimentation du ventilateur de l'Enceinte Standard → quatrième port
Extrémité USB-A du câble de données du troisième axe USB-A vers USB-C de 0,6 m → cinquième port (optionnel)
Insérez la clé de sécurité dans le port dédié marqué d'une icône de cadenas 🗝

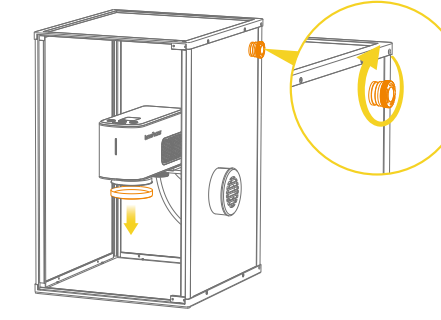

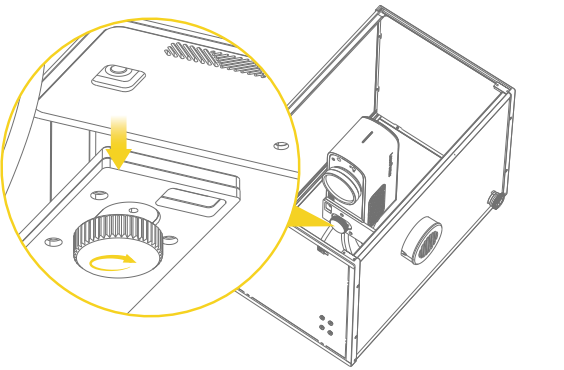

(5) Serrez le bouton de fixation dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé.

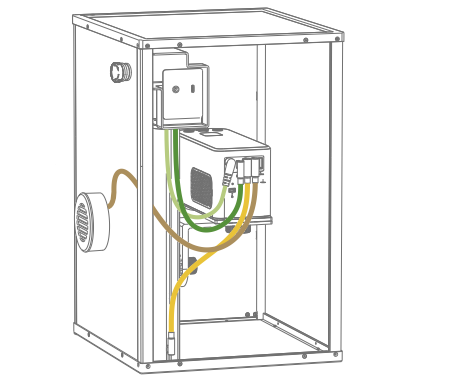

(6) Positionnez l'Enceinte Standard comme indiqué sur la figure. Vérifiez tous les câbles de connexion selon le diagramme.

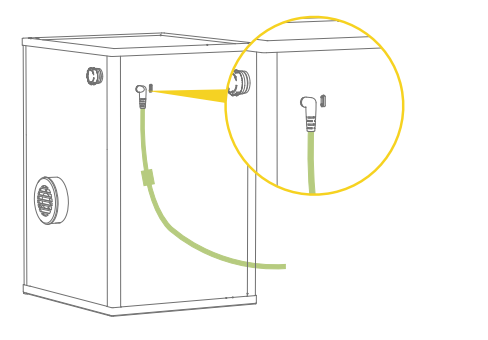

(7) Connectez le câble d'alimentation AC à l'adaptateur, puis branchez-le sur le port d'entrée AC à l'arrière de l'Enceinte Standard. Après avoir vérifié que toutes les connexions sont sécurisées, mettez l'appareil sous tension.

(8) Tournez le bouton d'arrêt d'urgence dans le sens des aiguilles d'une montre pour le déverrouiller et retirez le cache de la lentille de l'unité laser.

Étape 4 : Connexion au logiciel

Connexion Wi-Fi pour la première configuration ou changement de réseau

Lors de la première connexion au Wi-Fi, la machine doit être configurée pour le réseau. Avant de continuer, assurez-vous que :
• Le téléphone mobile est connecté à un réseau Wi-Fi 2,4 GHz.
• L'unité laser LP2 Plus est sous tension et le voyant lumineux clignote en blanc.

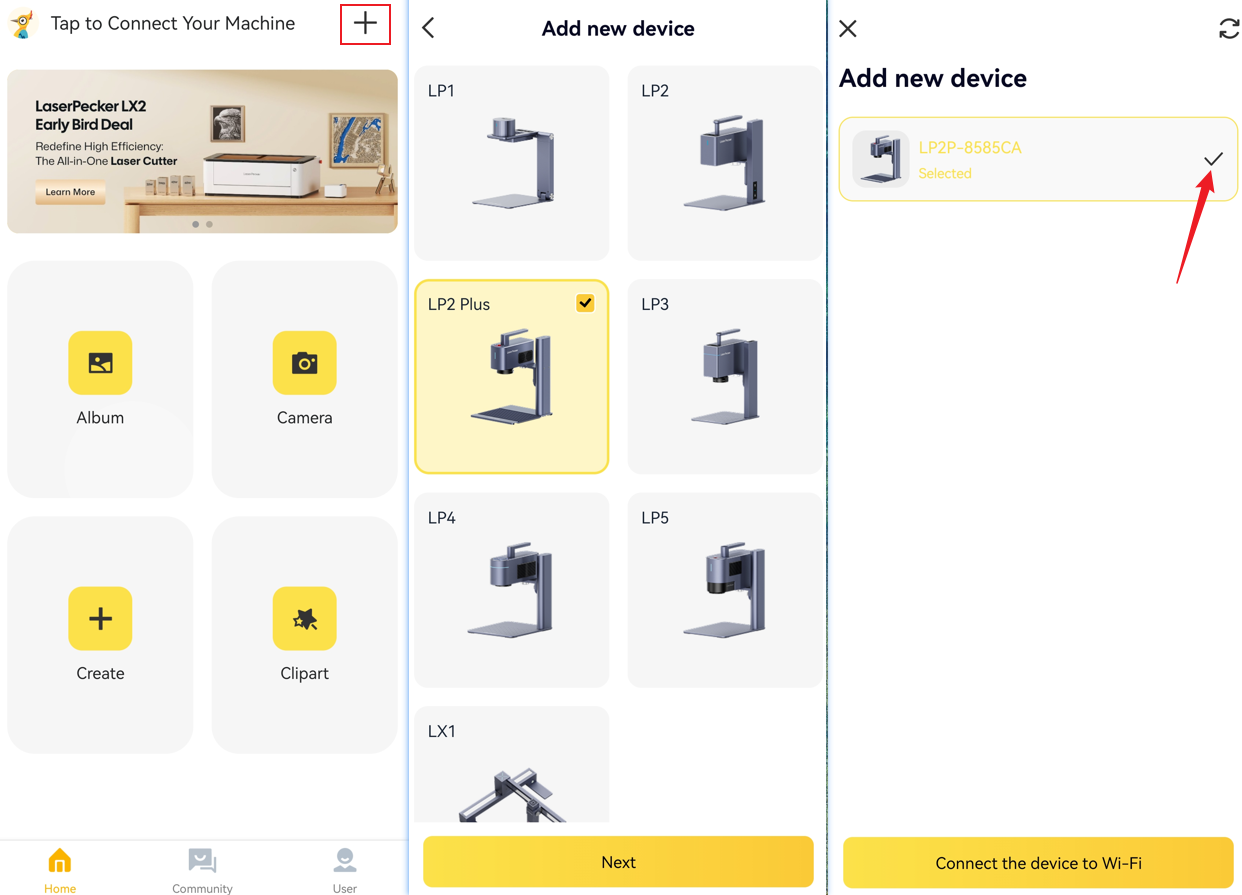

Ouvrez l'application LaserPecker Design Space et appuyez sur le bouton « + » dans le coin supérieur droit. Sélectionnez le modèle de machine « LP2 PLUS » et appuyez sur « Connecter l'appareil au Wi-Fi ».

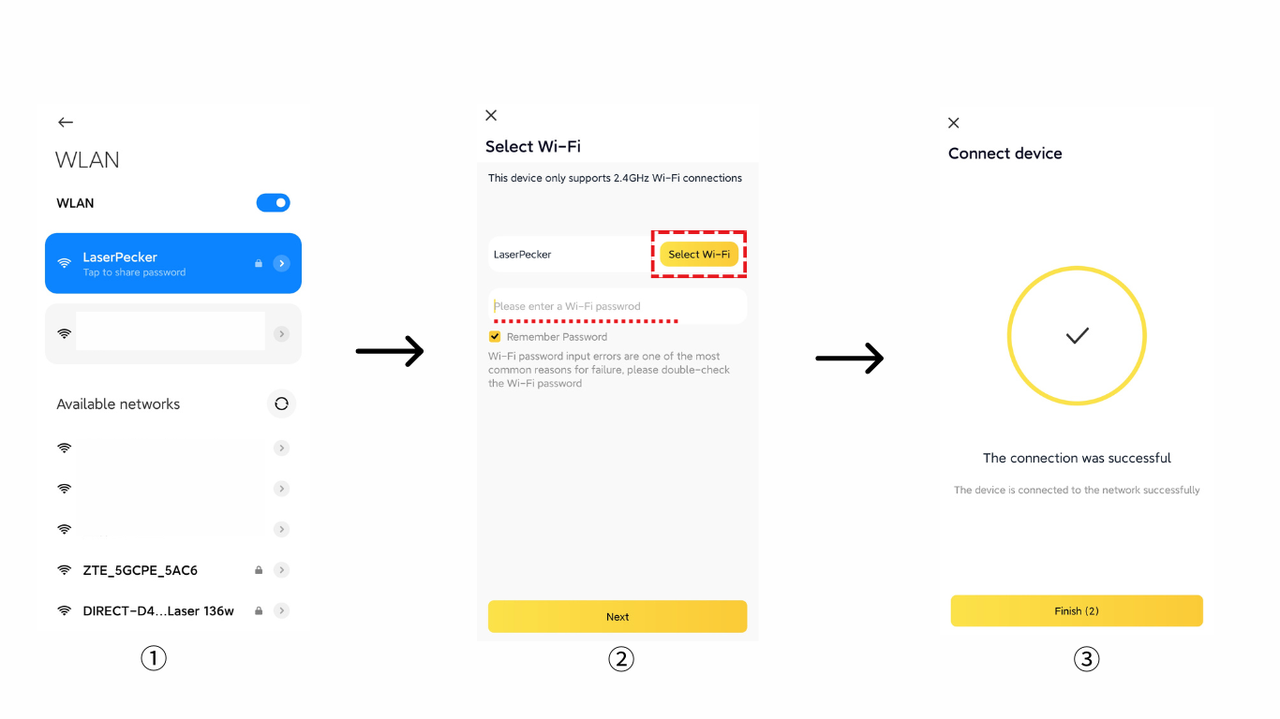

Suivez les instructions pour sélectionner un réseau Wi-Fi (assurez-vous que la machine et votre téléphone sont connectés au même réseau 2,4 GHz).

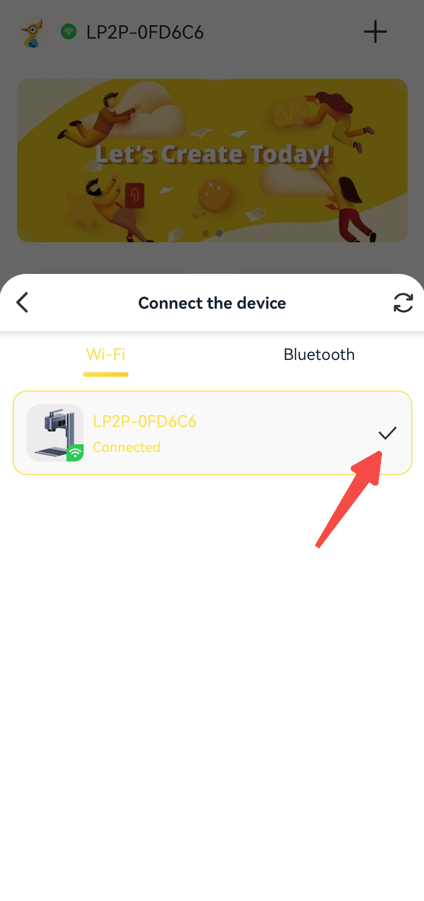

Lors de la saisie du mot de passe, il est recommandé d'activer l'option « Afficher le mot de passe » pour vérifier son exactitude. Ensuite, appuyez sur le bouton « Suivant » et attendez que l'appareil termine la configuration du réseau. Lorsque le voyant bleu de l'unité laser devient fixe, l'appareil est connecté avec succès au téléphone mobile.

Si la configuration du réseau échoue, vérifiez les points suivants :
• Assurez-vous que le téléphone mobile et l'application sont connectés au même réseau Wi-Fi 2,4 GHz.
• Assurez-vous que le mot de passe Wi-Fi est correct (respect des majuscules/minuscules et caractères spéciaux).
