Veuillez choisir une pièce avec suffisamment d’espace et une bonne ventilation, et assurez-vous que le sol ou le bureau est plat et solide pour installer la machine. Déballez le colis LaserPecker LX2. Deux personnes sont nécessaires pour sortir la LaserPecker LX2 de la boîte. Ouvrez le couvercle supérieur de la machine et retirez les éléments du colis. Si des éléments sont manquants ou endommagés, veuillez contacter le service client à support@laserpecker.com pour une assistance après-vente.
Contenu de l'emballage LaserPecker LX2

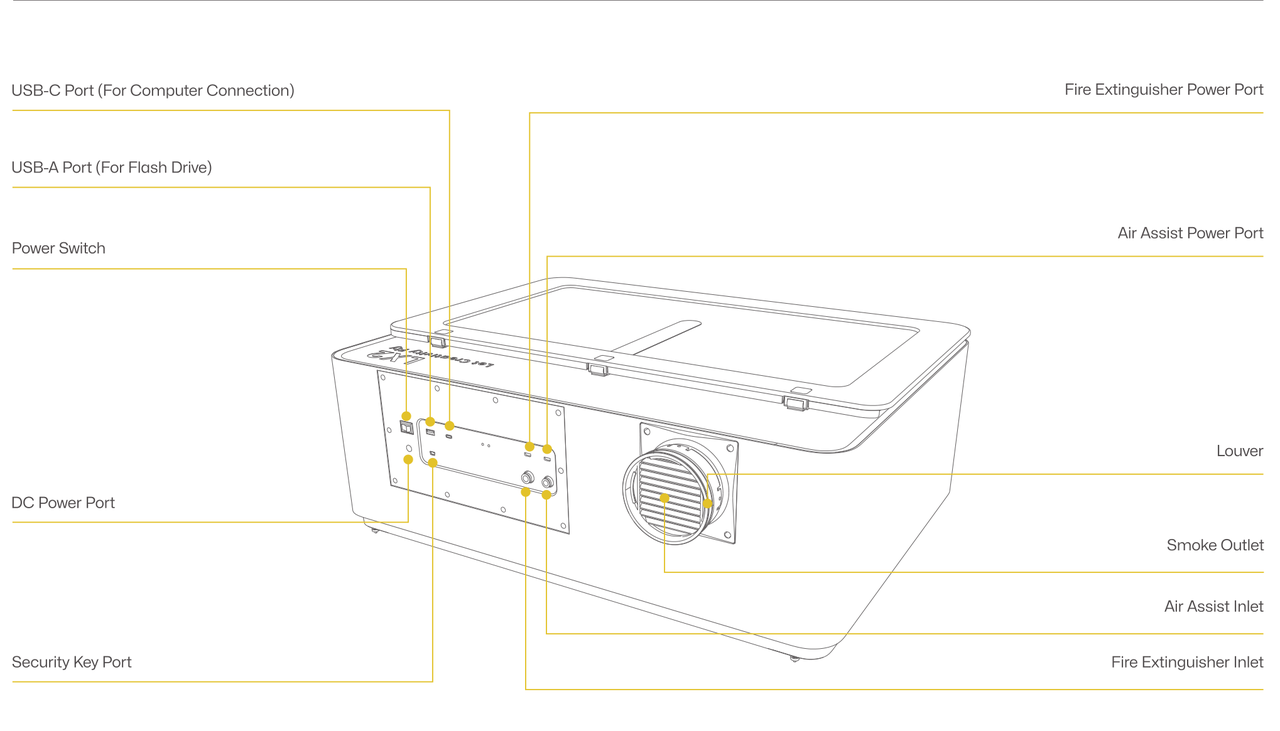

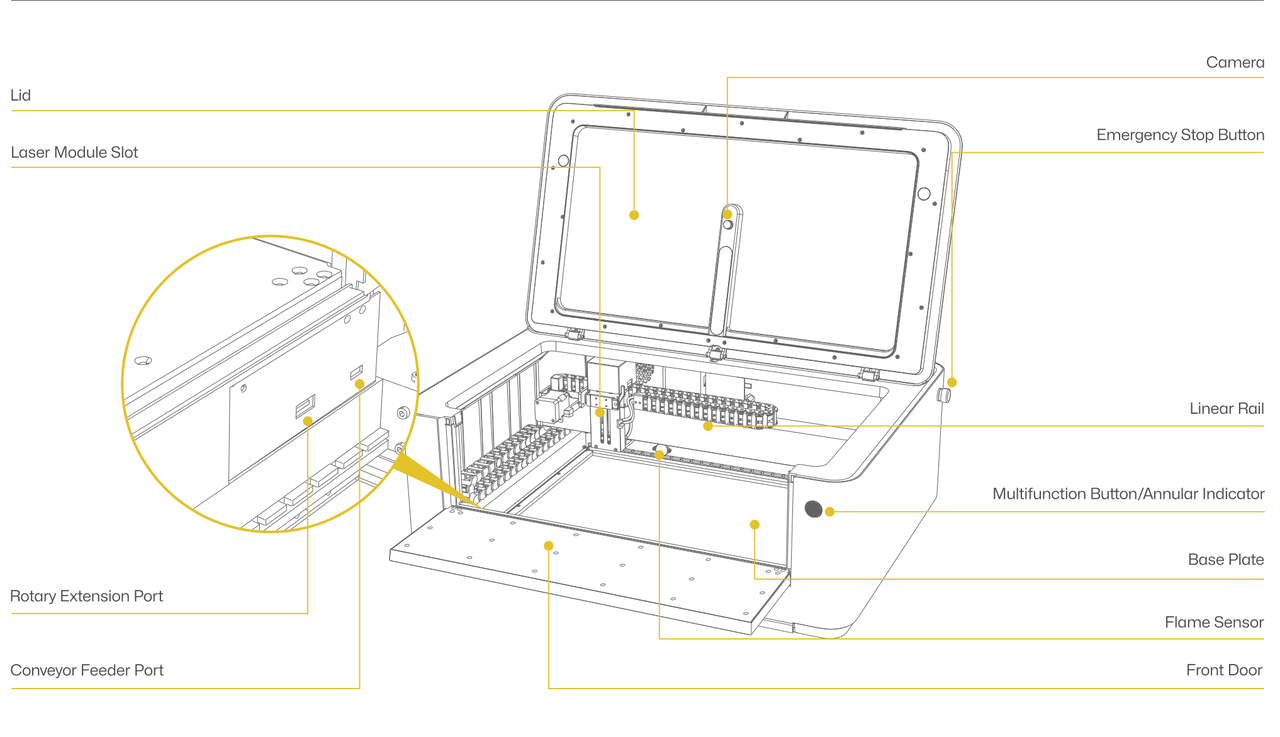

Présentation des composants
Fonctions et définitions des boutons
| Alerte sonore | Anneau lumineux d’état | État de la machine | Fonctionnement du bouton |
|---|---|---|---|
| / | Blanc clignotant | En veille | / |
| / | Bleu clignotant | Réseau configuré, non connecté au logiciel | / |
| / | Bleu fixe | En veille, connecté au logiciel | / |
| / | Blanc clignotant | Autofocus | Appui long pour quitter |
| / | Blanc clignotant | Mesure d’une surface courbée | Appui long pour quitter |
| / | Blanc clignotant | Positionnement du matériau | Appui court pour marquer ; appui long pour quitter |
| / | Violet fixe | Aperçu | Appui long pour quitter |
| / | Vert fixe | Prêt à démarrer | Appui court pour démarrer ; appui long pour annuler |
| Un bip | Vert fixe | Démarrage | / |
| Un bip | Blanc clignotant | Configuration du réseau | Appui long 5 s pour entrer en mode configuration réseau |
| Un bip | Effet respirant RGB | Traitement en cours | Appui court pour mettre en pause ; appui long pour annuler |
| Un bip | Rouge et bleu clignotant | Mise à jour du firmware | / |
| Un bip | Violet clignotant | Traitement en pause | Appui court pour reprendre ; appui long pour arrêter |
| Un bip | Violet clignotant | Erreur : inclinaison de la machine | / |
| Trois bips | Rouge clignotant | Échec du démarrage du firmware | Redémarrer après 3 secondes hors tension |
| Signal sonore continu | Jaune clignotant | Module Laser mal connecté / Couvercle non fermé | / |
| Signal sonore continu | Rouge clignotant | Flamme détectée | Appui court pour annuler l’alarme |
1. Préparation avant utilisation
1.1 Installer le Module Laser

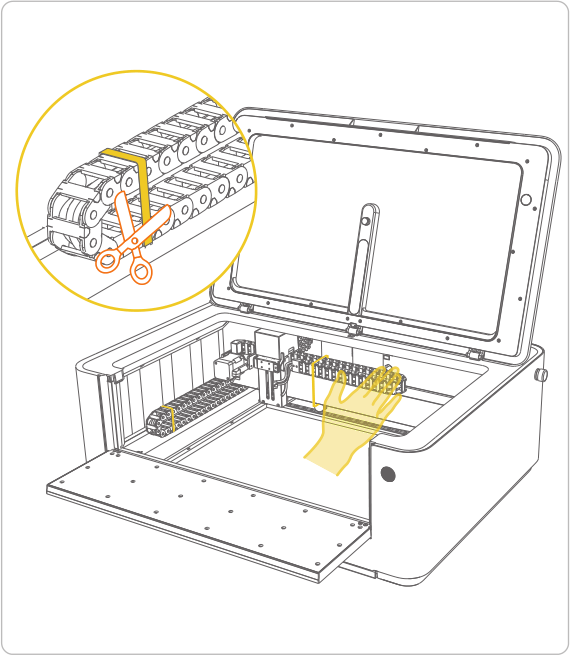

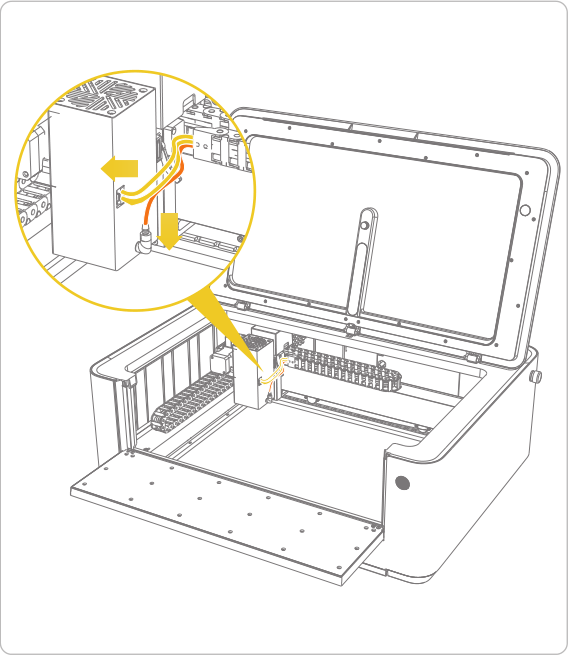

(1) Ouvrez le couvercle supérieur et la porte avant. Coupez tous les liens de câbles des deux côtés et tirez légèrement le faisceau vers l’extérieur pour laisser de l’espace afin d’installer le Module Laser.

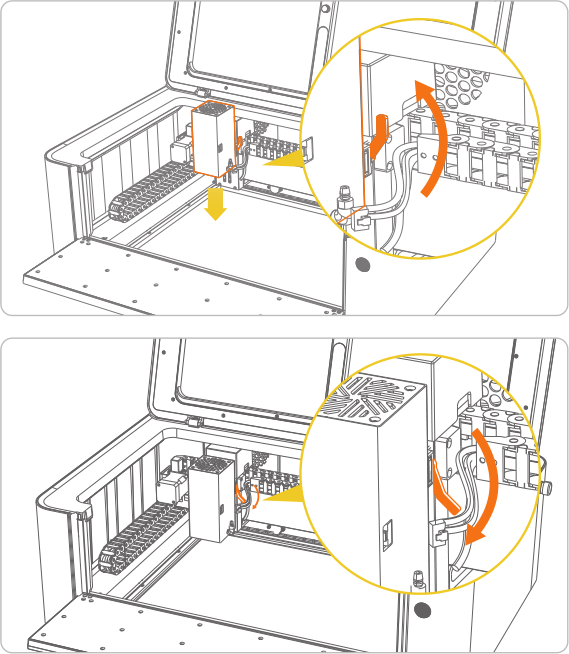

(2) Avant l’assemblage, assurez-vous que la poignée droite est positionnée en haut. Placez le Module Laser dans son emplacement. Ensuite, appuyez sur la poignée droite pour verrouiller le module en place.
(3) Connectez le câble d’alimentation et le tube d’air au Module Laser.

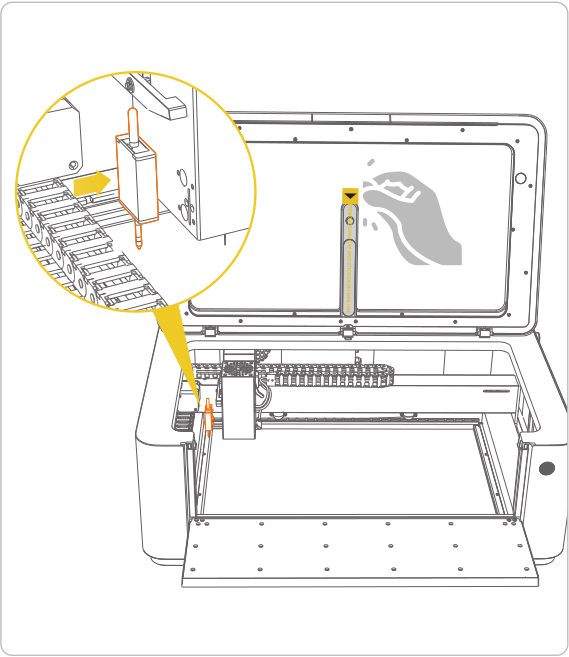

(4) Fixez le capteur de distance (dans la boîte à outils) sur le Module Laser. Assurez-vous de retirer le film protecteur de la caméra.
1.2 Installer le tuyau d’évacuation
(1) Utilisez la clé hexagonale H2.5 pour dévisser les 3 vis du volet situé à l’arrière de la machine. Retirez ensuite le volet en le faisant glisser à gauche ou à droite.

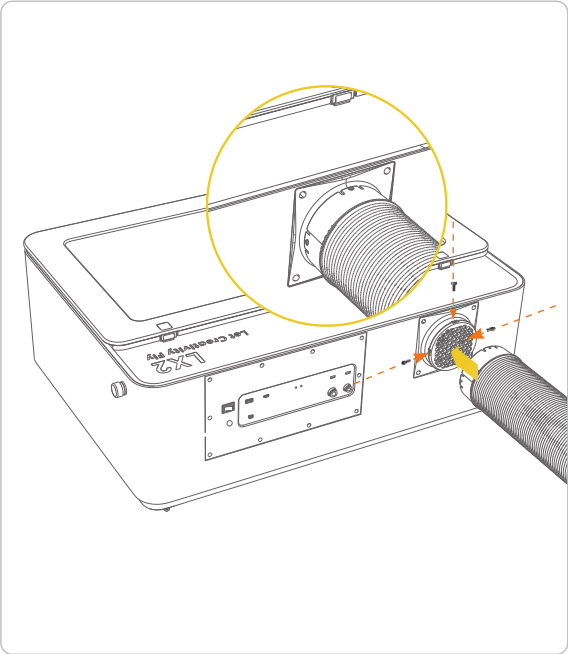

(2) Fixez le tuyau d’évacuation des fumées à la sortie correspondante, puis revissez les 3 vis.
1.3 Connecter l’alimentation

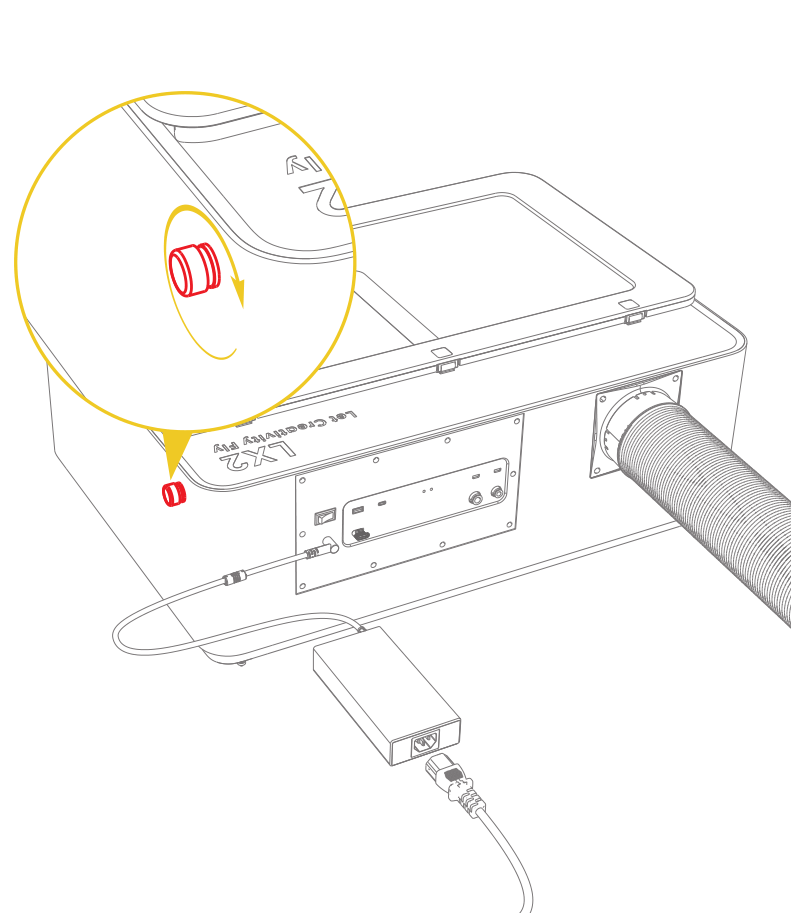

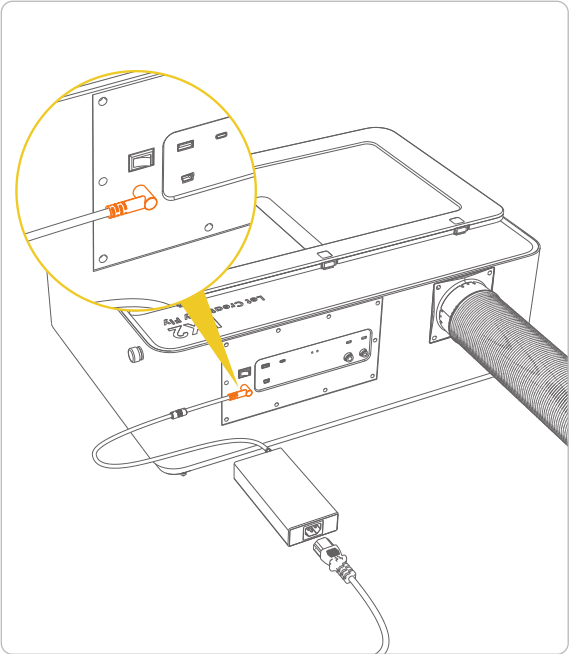

Connectez le câble d’alimentation à l’adaptateur secteur AC, puis insérez-le dans le port DC de la machine.
1.4 Insérer la Clé de sécurité

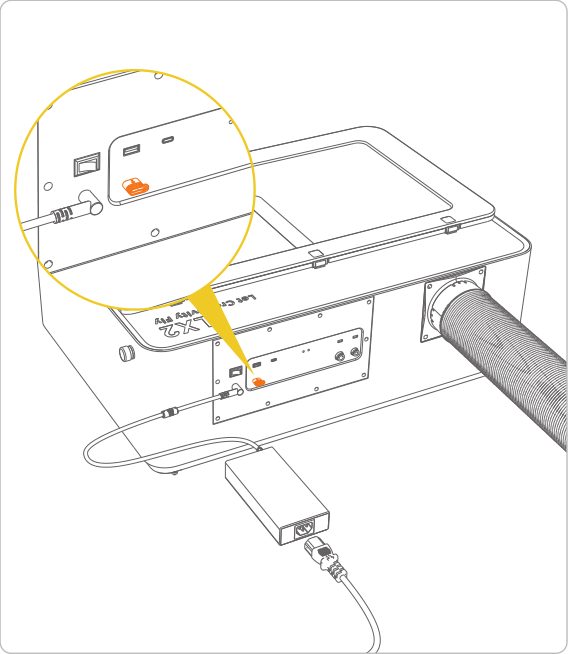

Prenez l’une des clés de sécurité de la boîte à outils et insérez-la dans l’interface clé à l’arrière de la machine.
1.5 Installer les lattes (Passez cette étape si vous ne réalisez pas d’opérations de découpe.)
Lors de la découpe de matériaux tels que les planches de bois, utilisez les lattes pour améliorer le flux d’air et optimiser les performances de coupe.

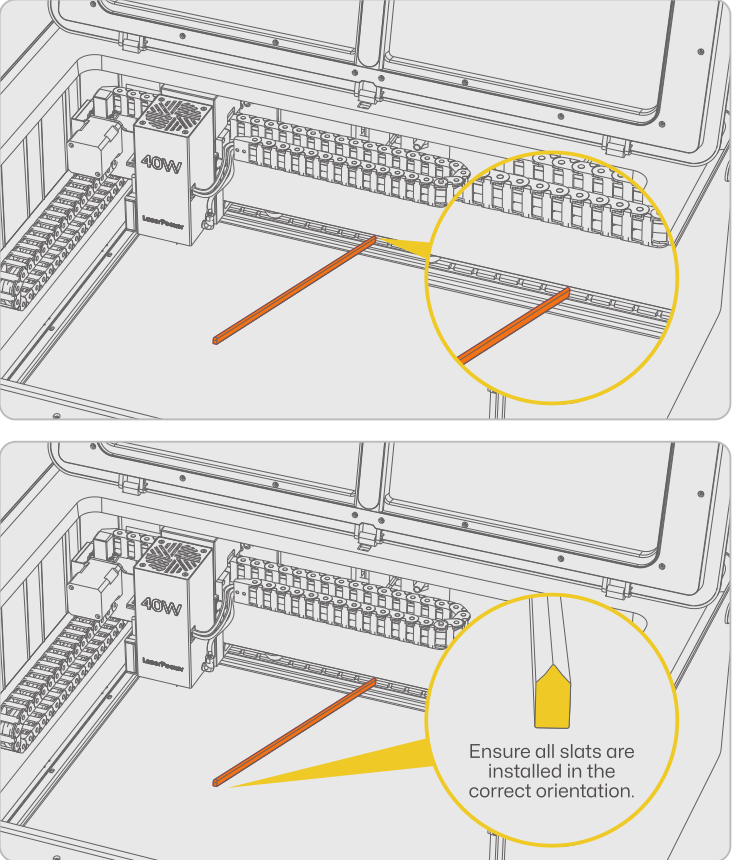

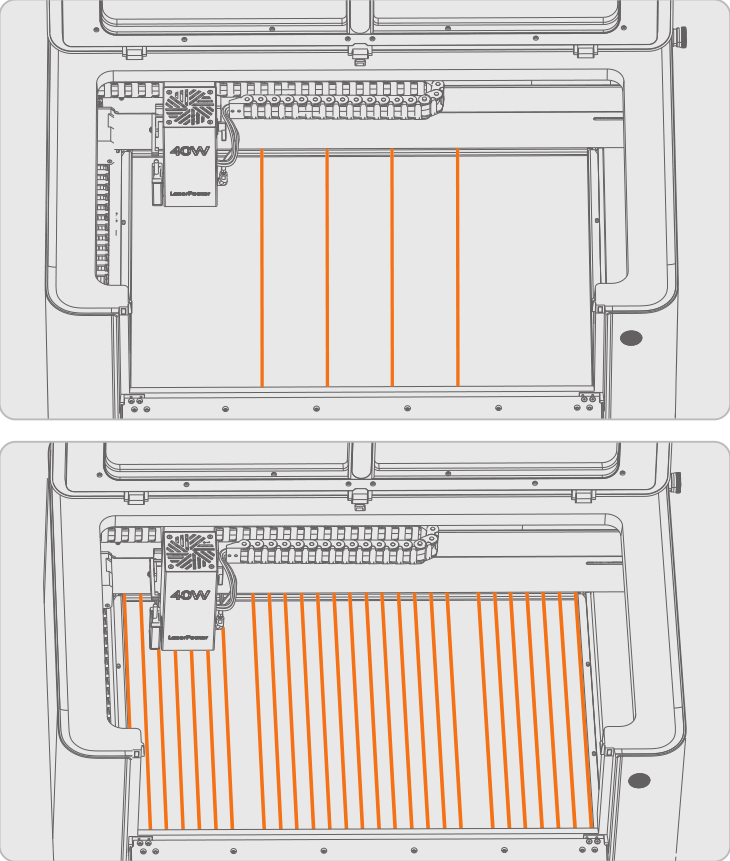

(1) Sortez les lattes de l’emballage. Insérez-les dans les fentes situées sur les cadres avant et arrière à l’intérieur de la machine.
(2) L’espacement entre les lattes peut être ajusté selon vos besoins. Le package standard LX2 comprend 4 lattes. (Si davantage de lattes sont nécessaires, elles peuvent être achetées séparément.)
1.6 Mettre sous tension

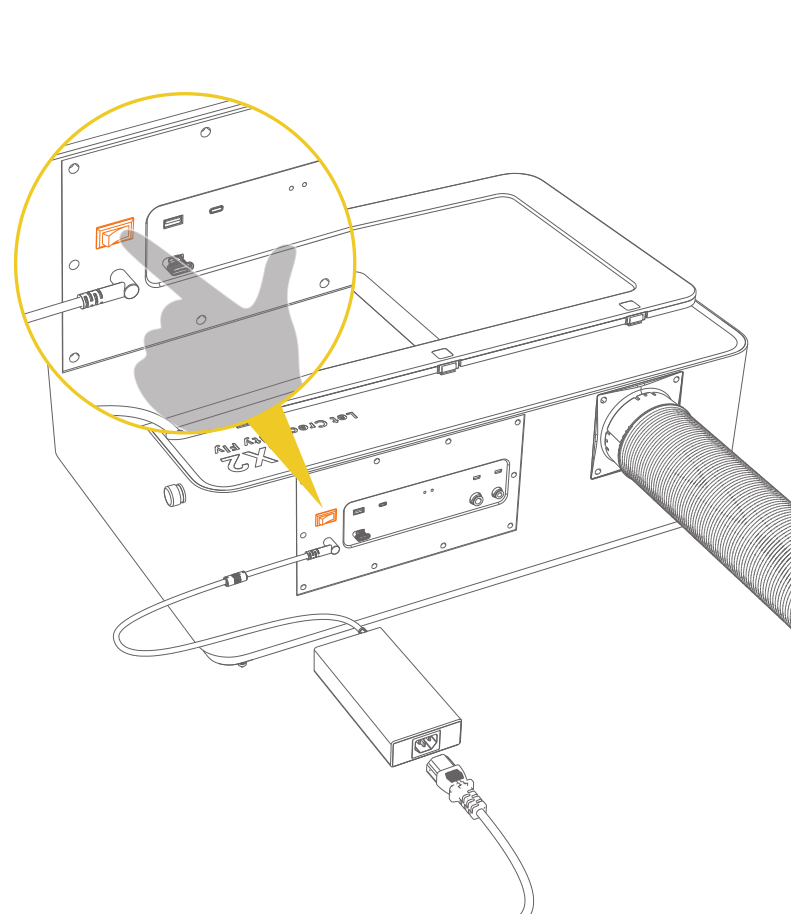

(1) Allumez l’interrupteur principal de la LX2.
(2) Avant utilisation, assurez-vous de relâcher le Bouton d’arrêt d’urgence en le tournant dans le sens des aiguilles d’une montre.
2. Connexion au logiciel PC
2.1 Connexion via le câble USB-A vers USB-C (1,5 m)
(1) Connectez l’extrémité USB-A à l’ordinateur et l’autre extrémité au port USB situé à l’arrière de la LaserPecker LX2.

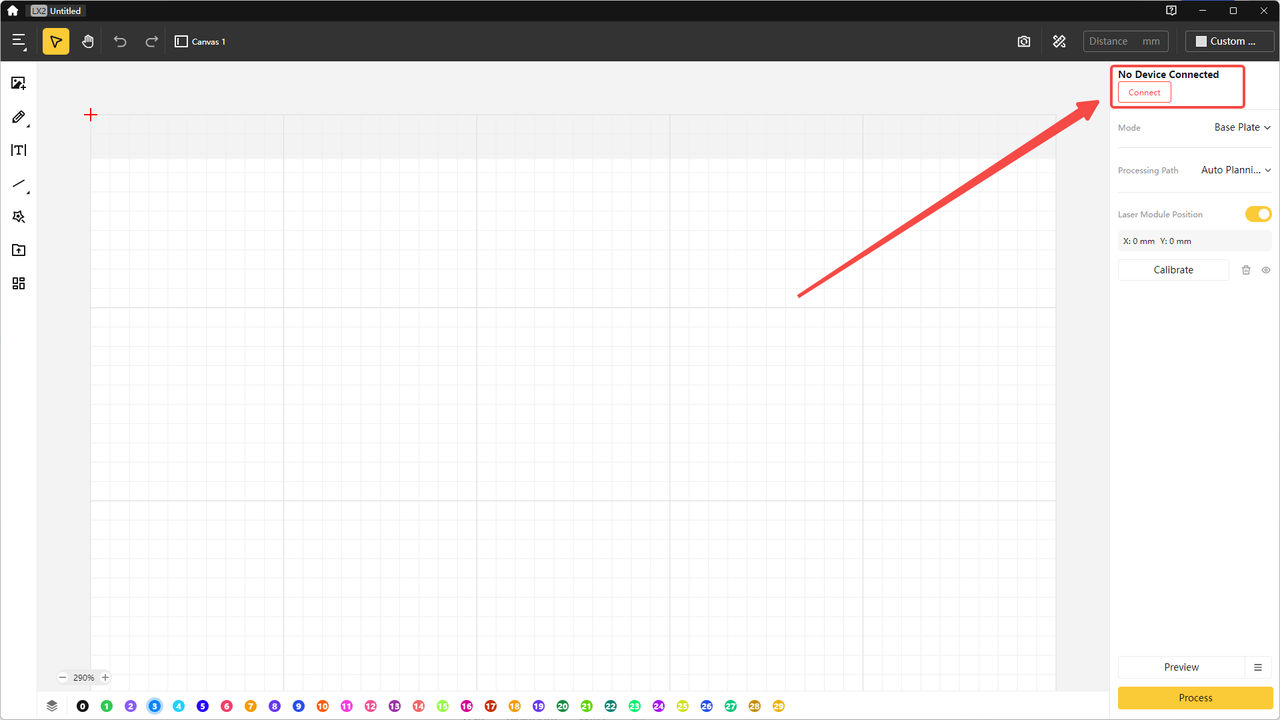

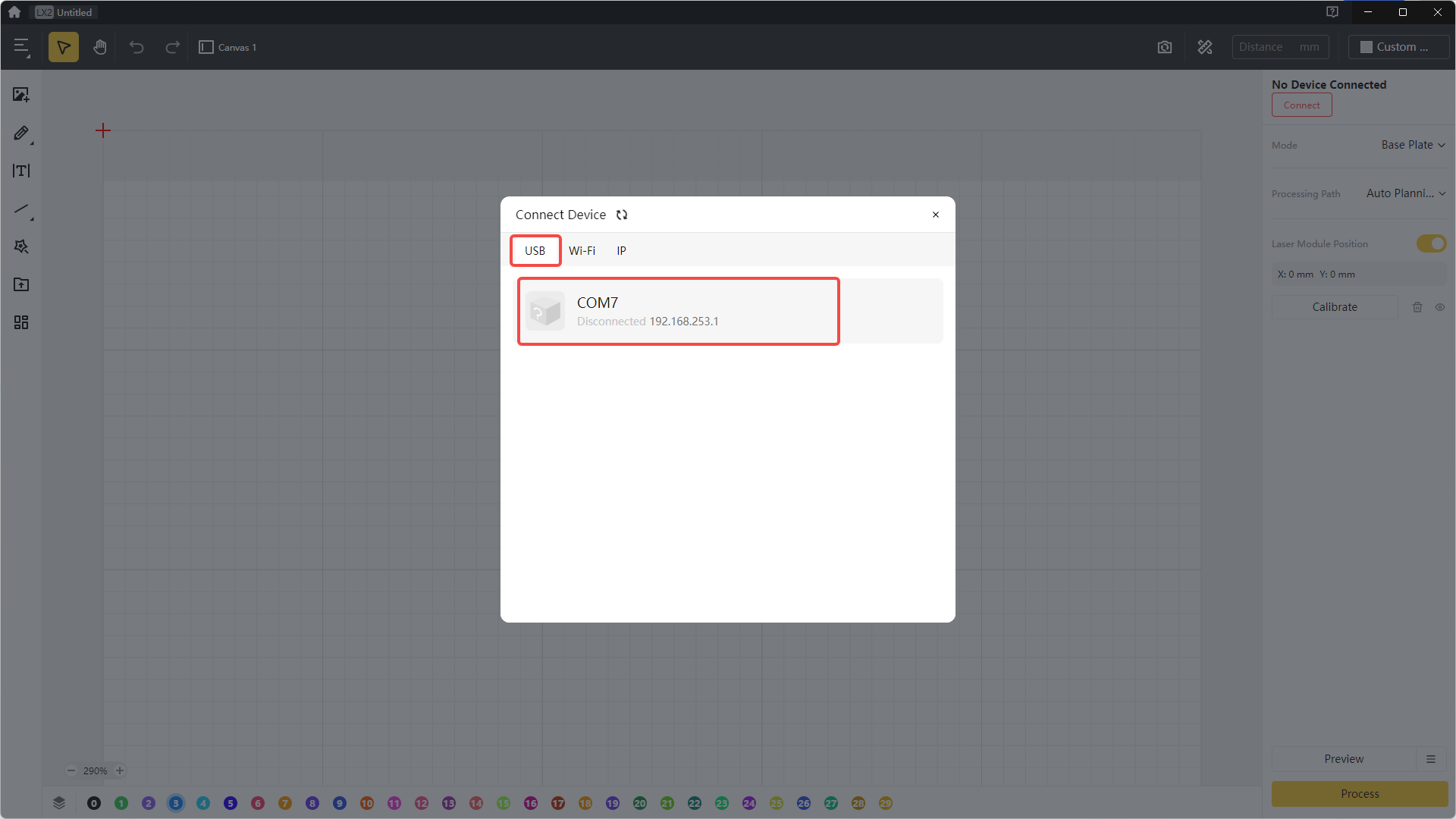

(2) Ouvrez le logiciel LDS, cliquez sur « Connecter » en haut à droite, puis cliquez sur « USB » et sélectionnez le COM identifié (COM7 est un exemple, les ports COM peuvent varier selon les machines).
2.2 Connexion au logiciel PC via Wi-Fi (Configuration initiale du Wi-Fi ou changement du réseau)
(1) Avant de configurer la connexion Wi-Fi, vous devez d’abord connecter la machine à l’ordinateur à l’aide du câble USB-A vers USB-C (1,5 m). Cette connexion USB permet de configurer les paramètres Wi-Fi sur la machine.

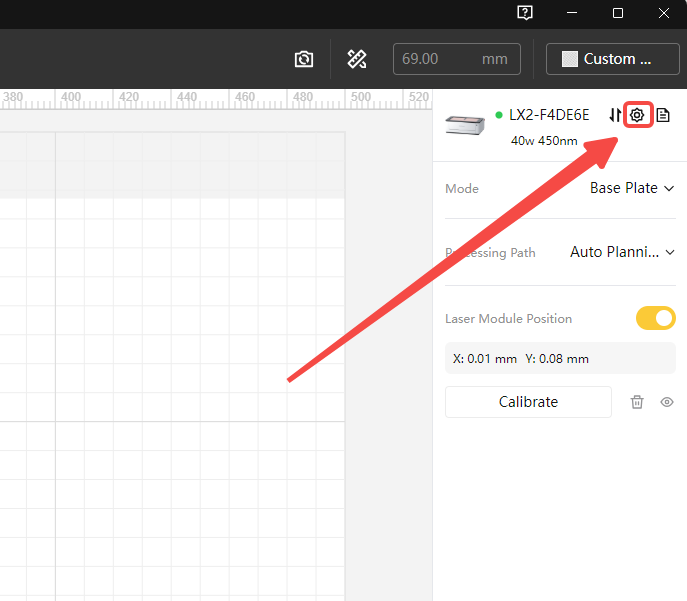

(2) Une fois connecté, accédez à la page des paramètres de la machine dans le logiciel, en haut à droite.

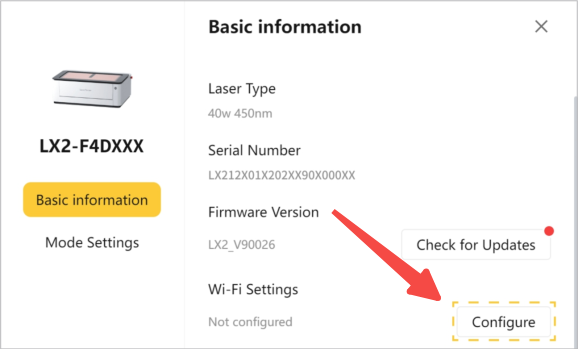

(3) Sélectionnez « Paramètres Wi-Fi » et cliquez sur « Configurer » pour configurer le réseau Wi-Fi de la machine.

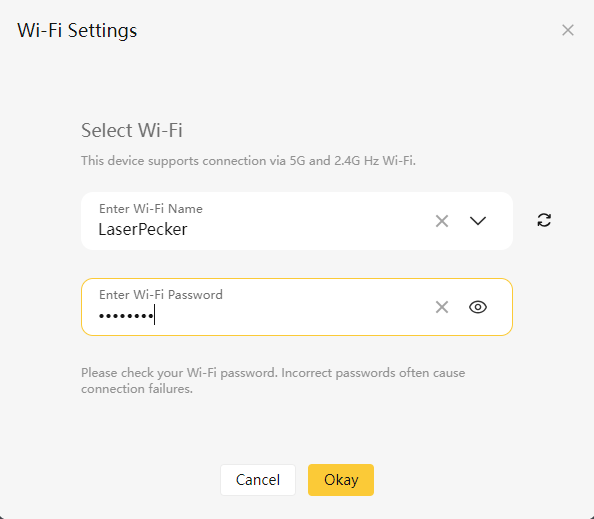

(4) Choisissez un réseau Wi-Fi (le LaserPecker LX2 prend en charge les connexions via Wi-Fi 2,4G et 5G) et saisissez le mot de passe Wi-Fi (pour plus de précision, il est recommandé d’activer l’aperçu du mot de passe). Vérifiez que le nom du réseau et le mot de passe sont corrects, puis cliquez sur Confirmer et attendez la réussite de la configuration Wi-Fi.

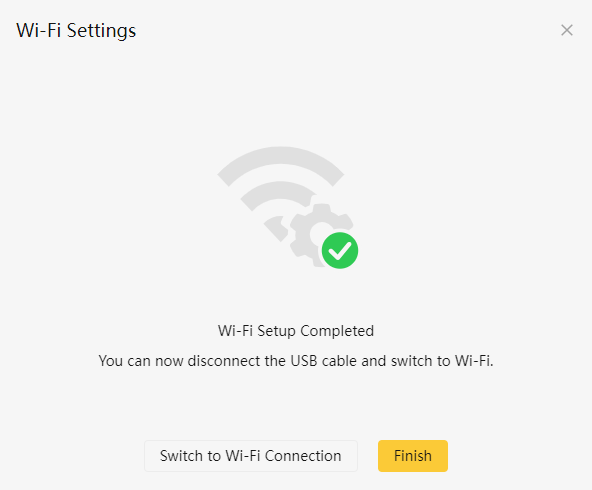

(5) Une fois le Wi-Fi configuré avec succès, cliquez sur le bouton « Passer à la connexion Wi-Fi ».

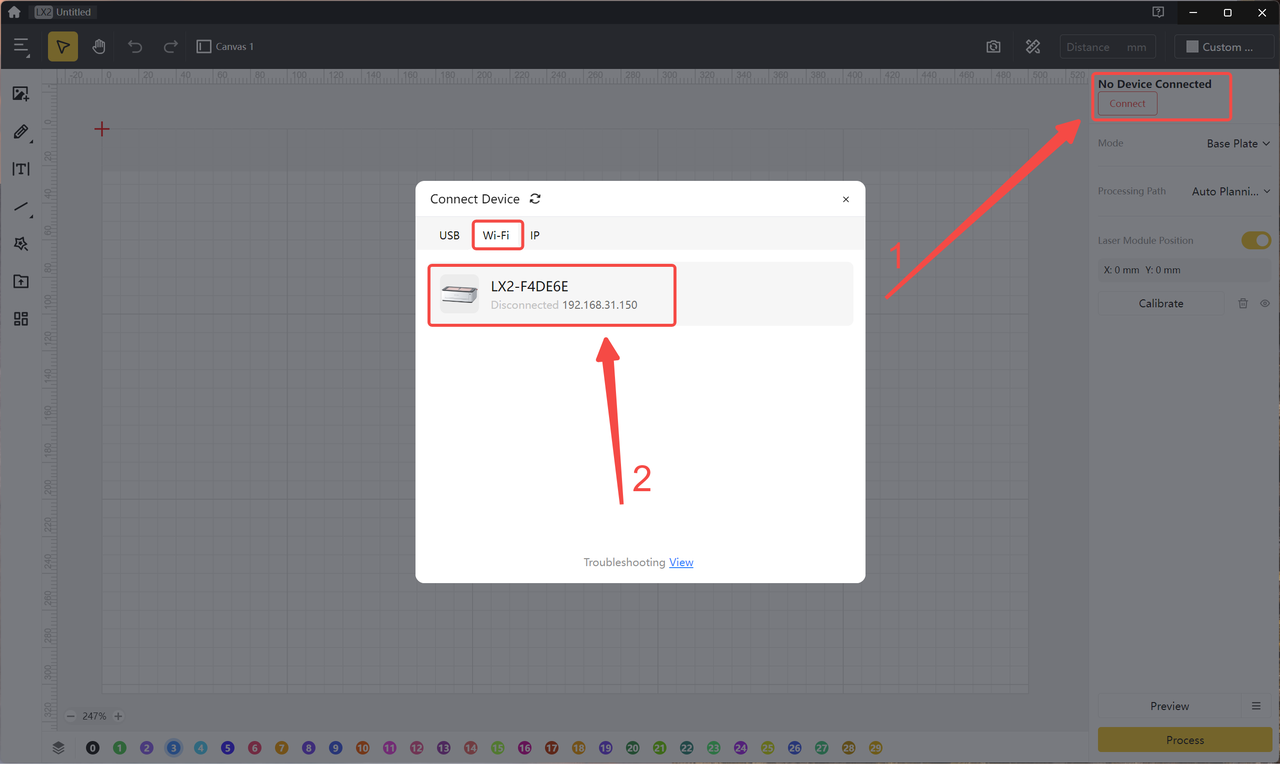

(6) Cliquez sur « Connecter l’appareil » en haut à droite, puis cliquez sur « Wi-Fi » et choisissez votre machine LX2 pour établir la connexion.
1. La machine et l’ordinateur doivent être connectés au même réseau Wi-Fi.
2. Ces étapes sont destinées à la configuration initiale du Wi-Fi ou au changement de réseau Wi-Fi. Si le Wi-Fi a déjà été configuré, passez directement à l’étape (6).
3. Spécifications techniques
| Modèle de produit | LX2 |
| Dimensions | 780 × 609 × 281 mm |
| Poids net | 22,5 kg (sans Module laser) |
| Zone de travail | 500 × 305 mm |
| Formats de fichiers pris en charge | Logiciel PC : G-code / JPG / JPEG / PNG / SVG / BMP / DXF / TIF Application mobile : G-code / JPG / JPEG / PNG / SVG / BMP |
| Systèmes d’exploitation pris en charge | iOS 13.0+, Android 7.0+, macOS 10.15+, Windows 10+ |
| Logiciels compatibles | Laserpecker Design Space, Compatible avec Lightburn |
| Puissance d’entrée | DC (24 V, 10 A) |
| Méthode de connexion | Wi-Fi, USB, IP |
| Plage de température de fonctionnement | 0–35 °C |
| Plage d’humidité de fonctionnement | 5 %–85 % HR (sans condensation) |
| Certifications de sécurité | CE, ROHS, FCC, FDA, PSE, UKCA, TELEC |
4. Manuel d’utilisation LaserPecker LX2
| Langue | Fichier |
|---|---|
| Anglais | LX2 User Manual.pdf |
| Espagnol | Manual de Usuario del LX2.pdf |
| Français | Manuel d'utilisation du LX2.pdf |
| Allemand | LX2 Benutzerhandbuch.pdf |
| Japonais | LX2 取扱説明書.pdf |
| Coréen | LX2 사용자 설명서.pdf |
5. Utilisation des accessoires avec LaserPecker LX2
Extension rotative
Comment utiliser l’Extension rotative avec le LaserPecker LX2
