L'accessoire Air Assist joue un rôle important dans le traitement des matériaux. Il est connecté au module laser et souffle de l'air vers la surface du matériau en cours de traitement. Il permet de réduire les traces de brûlure sur les bords de coupe, de maintenir la lentille de protection du laser propre et de limiter la fréquence de nettoyage du module laser.
1. Installer l'accessoire Air Assist

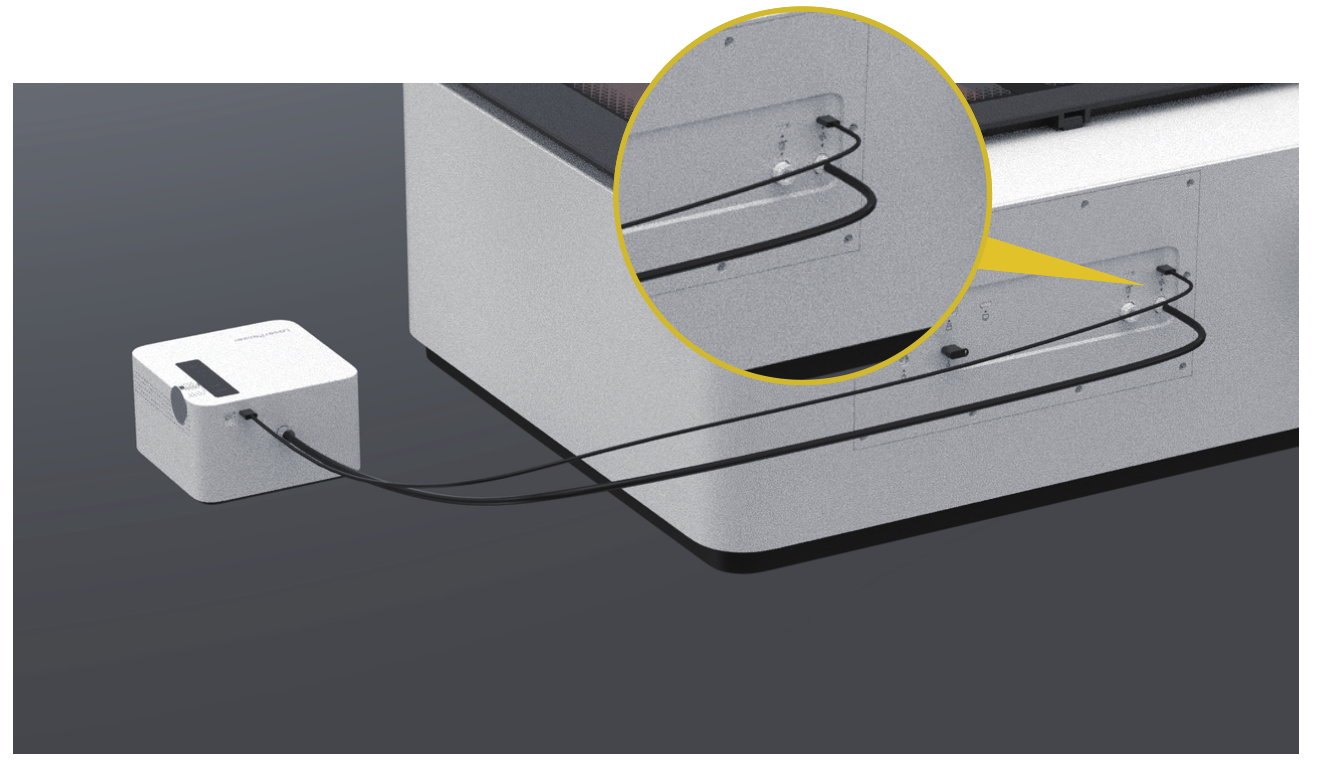

(1) Assurez-vous que le LaserPecker LX2 est éteint, puis utilisez le câble de données Mini USB fourni pour connecter l'Air Assist au port Mini USB situé à l'arrière du LX2.
(2) Insérez le tuyau d'air dans l'Air Assist ainsi que dans le LX2.

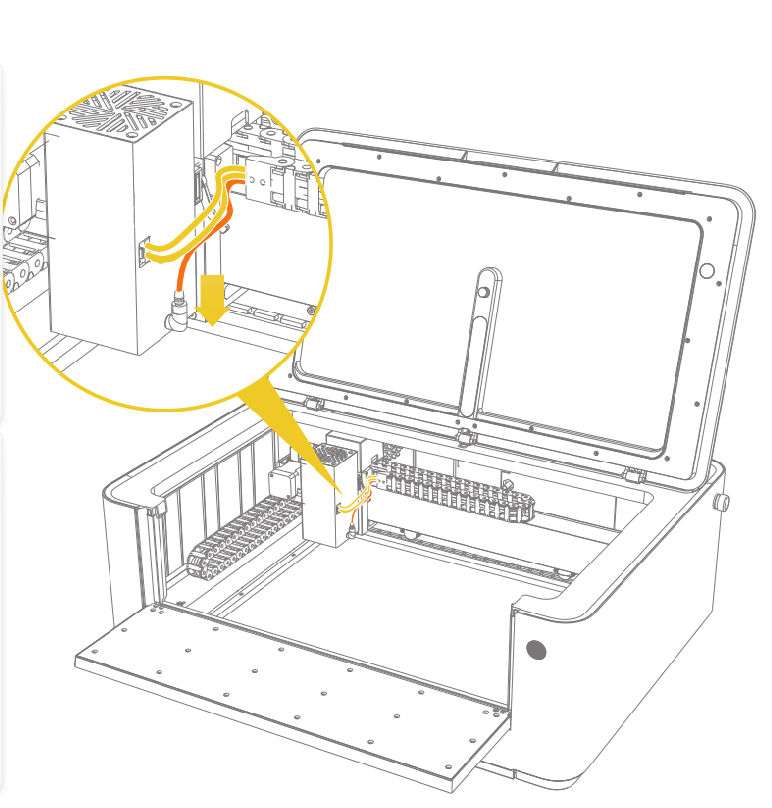

(3) Ouvrez le capot supérieur et assurez-vous que le tuyau d'air est bien connecté au module laser.

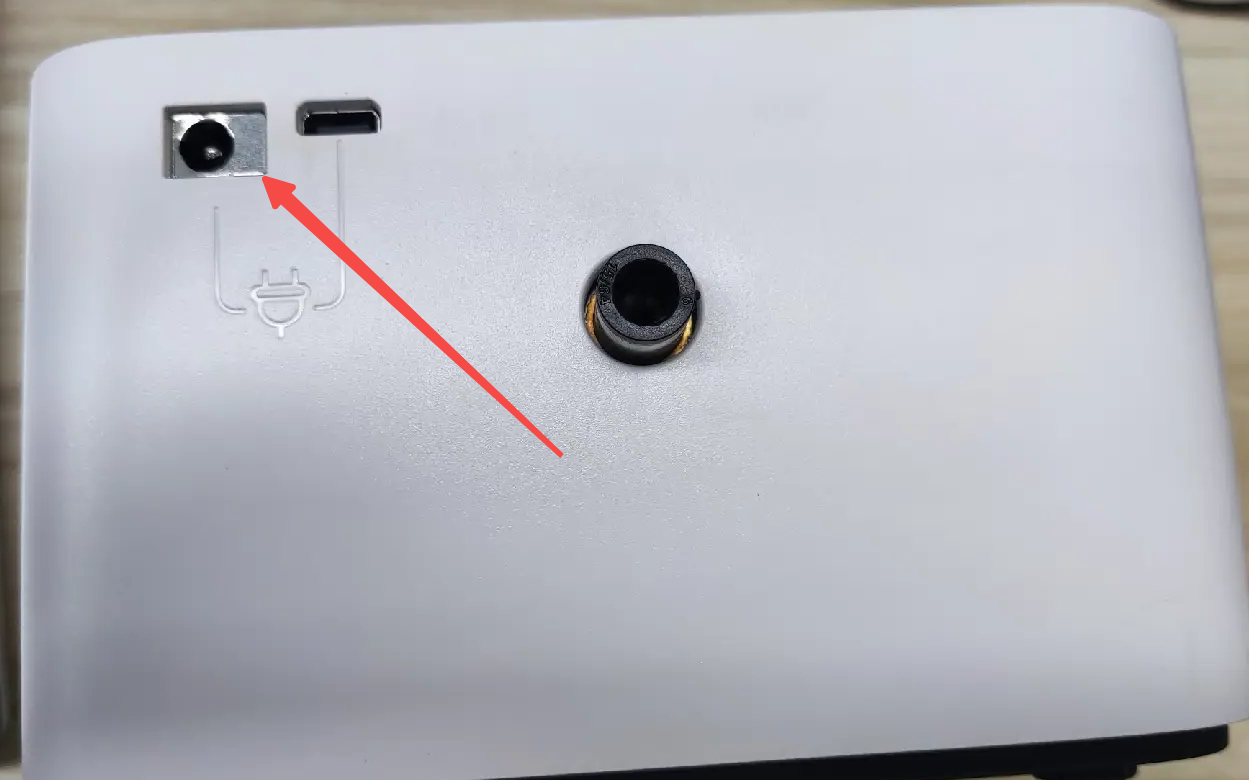

L'Air Assist prend également en charge une alimentation indépendante via un adaptateur secteur 24 V / 2,5 A.
2. Mode automatique
L'Air Assist dispose de quatre niveaux de vitesse : 1, 2, 3 et 4 (MAX), correspondant respectivement à 25 %, 50 %, 75 % et 100 % du débit d'air.
Lorsque le bouton de commande est réglé sur AUTO, le voyant devient vert et l'Air Assist passe en mode automatique. Dans ce mode, l'Air Assist ne souffle de l'air que pendant le traitement du matériau et ajuste automatiquement sa vitesse au niveau approprié en fonction des paramètres de puissance.
Laser 450 nm 40 W
| Puissance / Vitesse | 1–20 mm/s | 20–60 mm/s | 60–150 mm/s | 150–300 mm/s | 300–600 mm/s |
| 0–25% | 3 | 2 | 1 | 1 | 1 |
| 25–50% | MAX | 3 | 2 | 2 | 2 |
| 50–75% | MAX | MAX | 3 | 3 | 2 |
| 75–100% | MAX | MAX | MAX | 3 | 2 |
Laser 450 nm 20 W
| Puissance / Vitesse | 1–20 mm/s | 20–60 mm/s | 60–150 mm/s | 150–300 mm/s | 300–600 mm/s |
| 0–25% | 3 | 2 | 1 | 1 | 1 |
| 25–50% | 3 | 2 | 1 | 1 | 1 |
| 50–75% | MAX | 3 | 2 | 2 | 2 |
| 75–100% | MAX | 3 | 2 | 2 | 2 |
Lors de l'utilisation du module laser 1064 nm 2 W, le mode automatique de l'Air Assist ne souffle pas d'air pendant le traitement.
3. Mode manuel

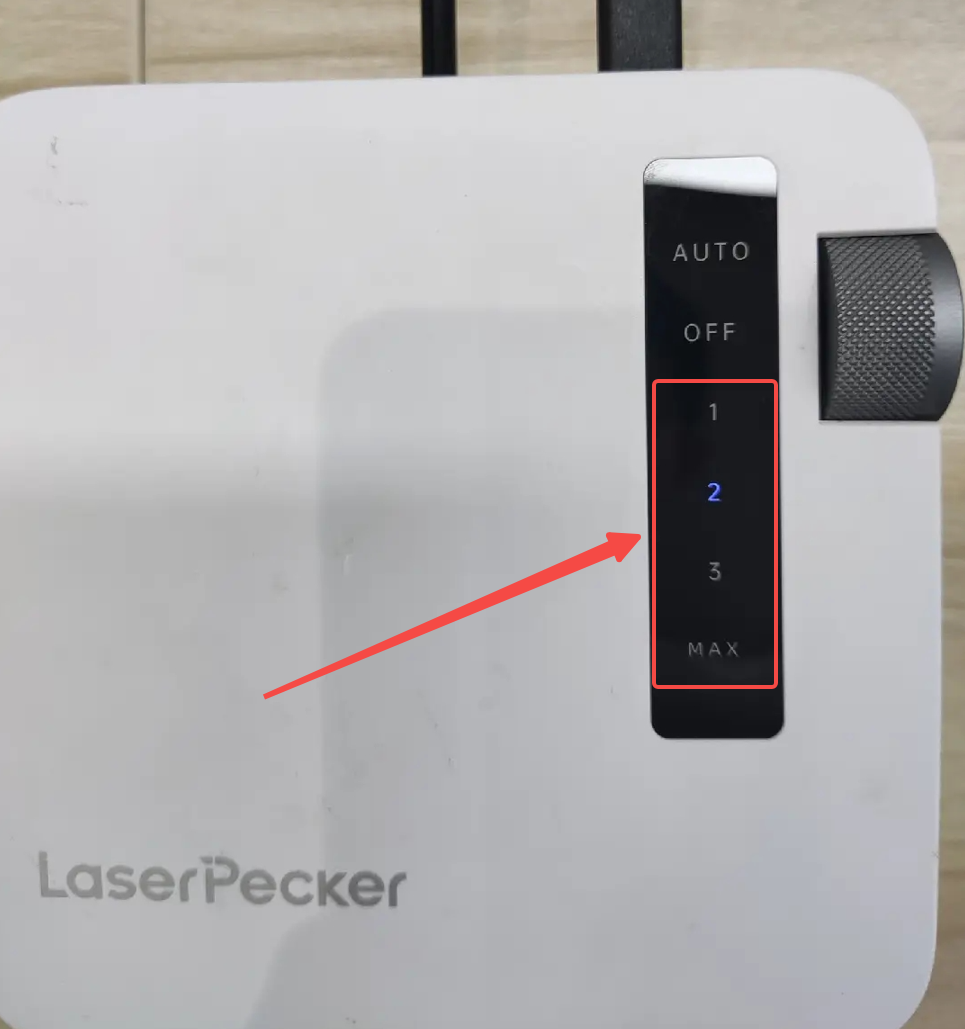

Tourner le bouton de commande sur les positions 1 à 4 active le mode manuel, et le voyant devient bleu. Le débit d'air est alors ajusté en fonction du niveau sélectionné. Dans ce mode, l'Air Assist continue de souffler de l'air même lorsque la machine est inactive.
4. Éteindre l'Air Assist

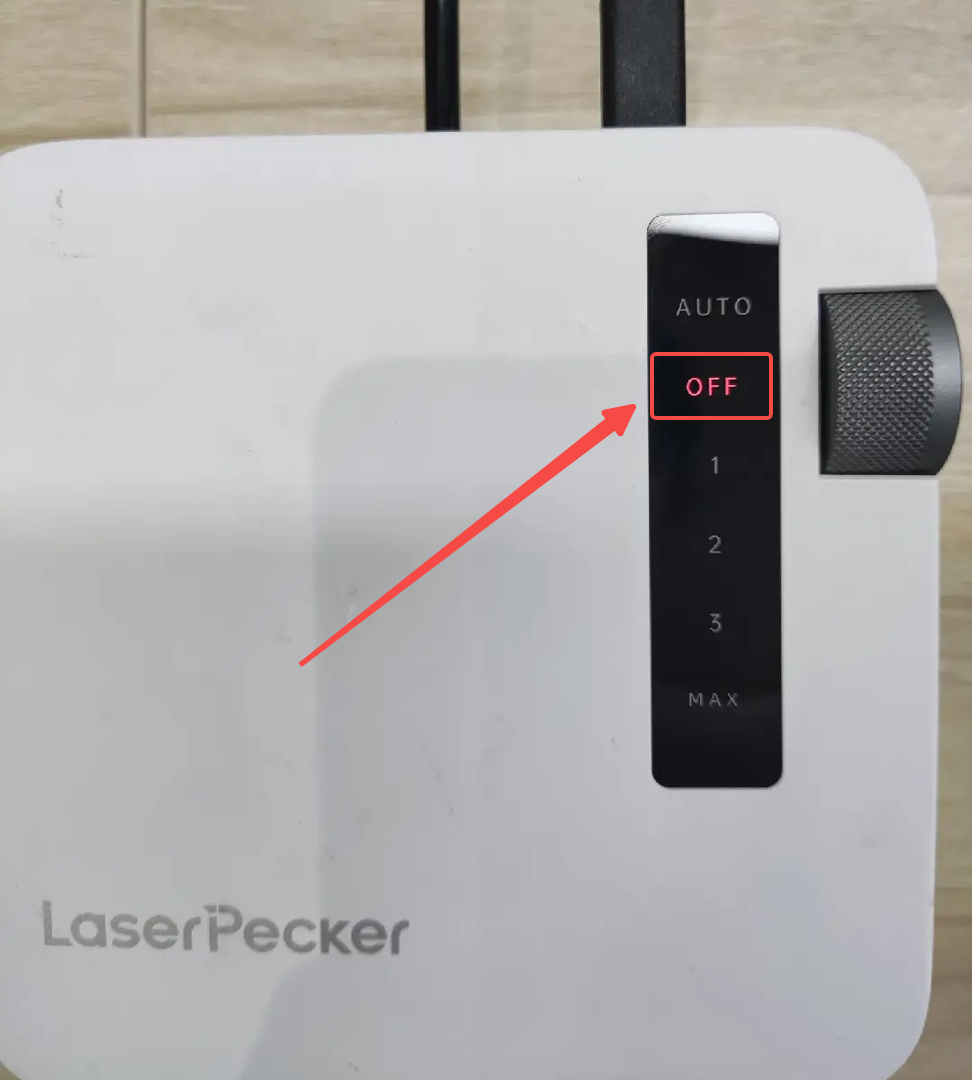

Tournez le bouton de commande sur la position OFF. Le voyant devient rouge et l'Air Assist s'éteint, arrêtant ainsi le flux d'air.
5. Entretien de l'Air Assist

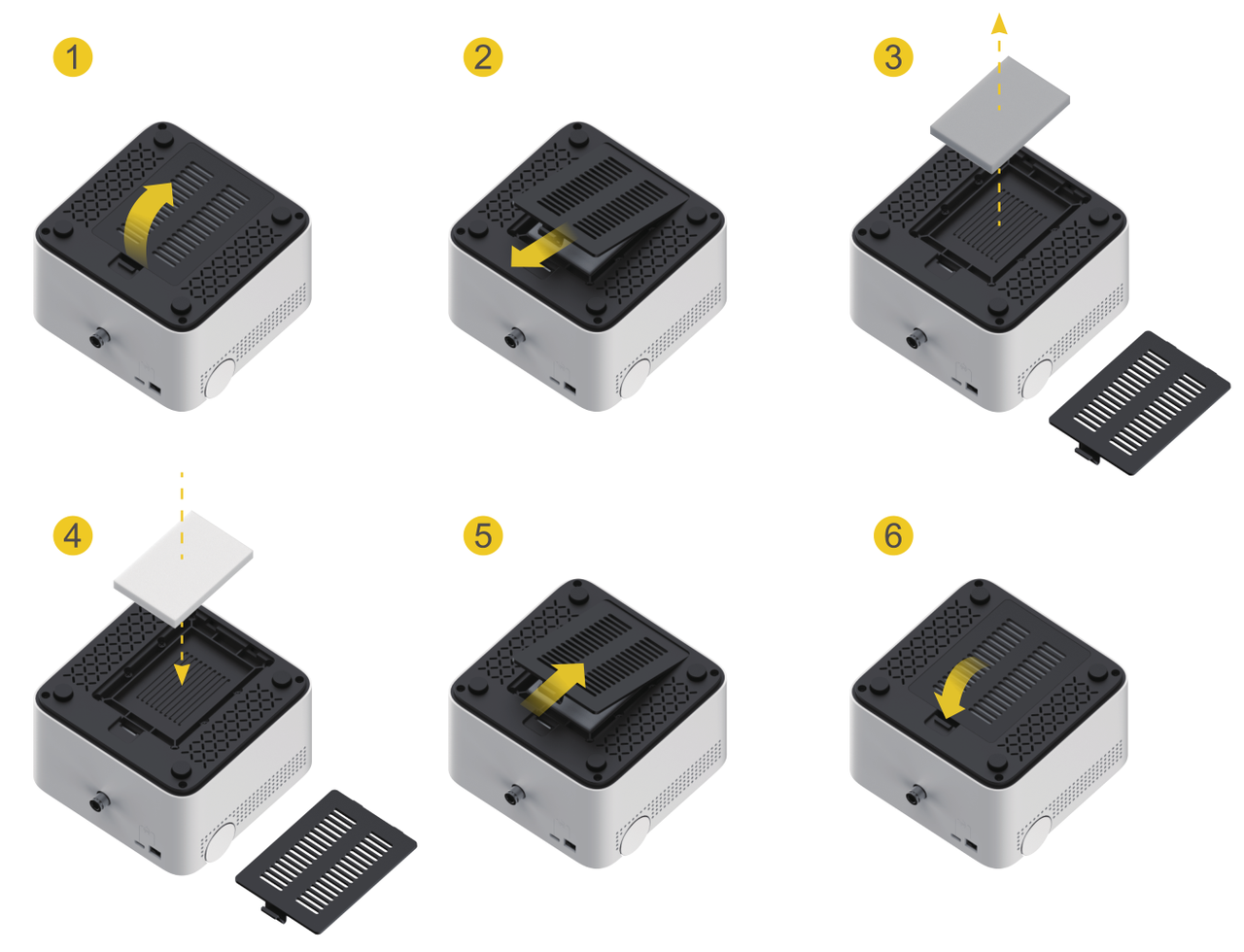

L'Air Assist est équipé d'un filtre situé sur sa face inférieure afin d'empêcher les débris de pénétrer dans l'appareil et de provoquer des obstructions, ce qui contribue à prolonger sa durée de vie. Les utilisateurs peuvent retirer périodiquement le couvercle inférieur pour nettoyer le filtre.
En utilisation normale, le filtre peut durer plus de 6 mois. Sa durée de vie peut varier légèrement selon les conditions d'utilisation. Tant qu'aucune baisse significative du débit d'air n'est constatée, le filtre peut continuer à être utilisé.
Comment retirer le tuyau d'air

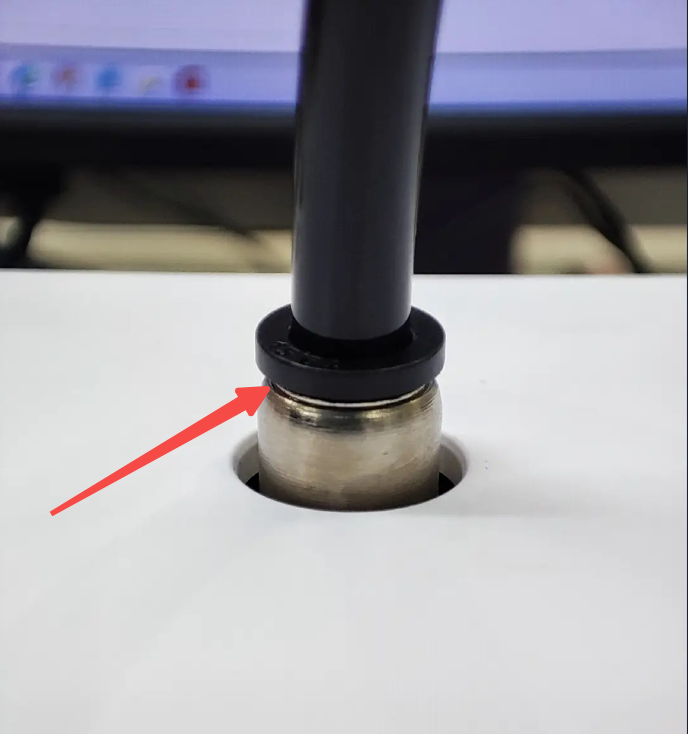

Le tuyau d'air est relié à l'Air Assist par un raccord pneumatique. Par défaut, ce raccord est verrouillé : le tuyau peut être inséré, mais ne peut pas être retiré par simple traction.

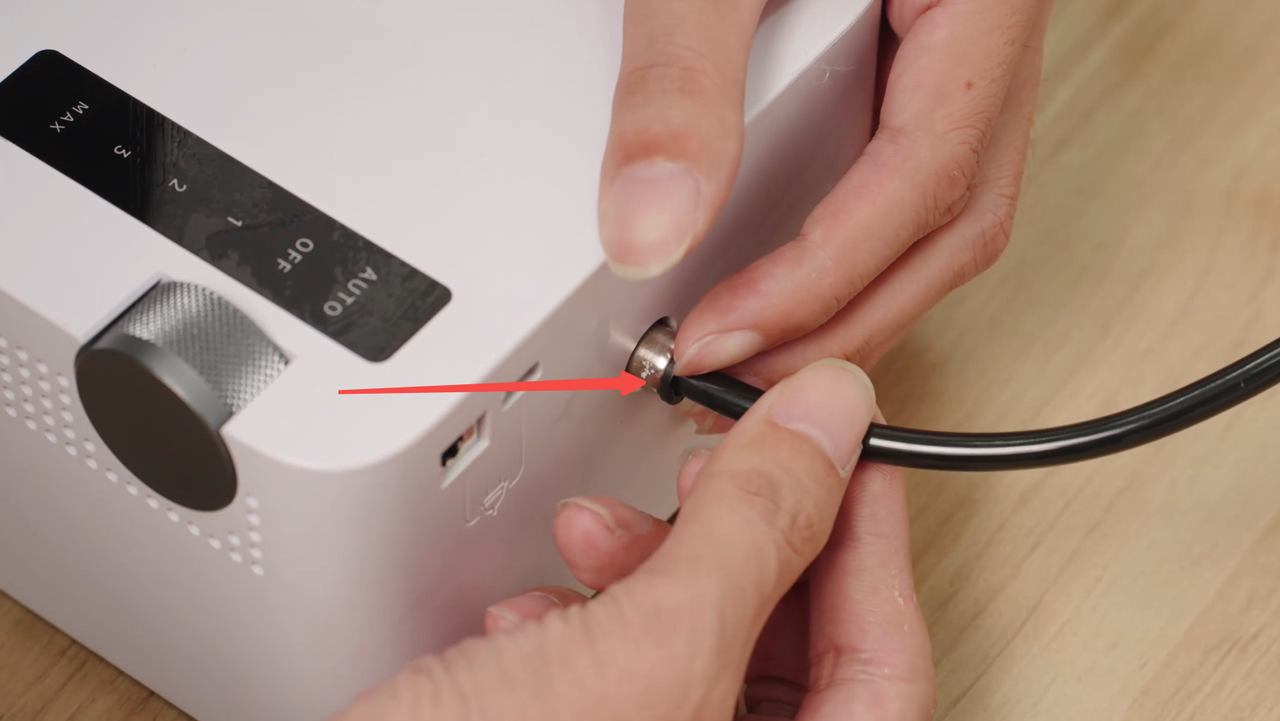

Pour déconnecter le tuyau, appuyez simplement avec deux doigts sur la partie noire du raccord. Cela déverrouillera le raccord et permettra de retirer facilement le tuyau.
