La hauteur de traitement standard du LaserPecker LX2 est de 45 mm. Pour graver des matériaux d'une hauteur supérieure à 45 mm, vous pouvez installer le Socle de surélévation (vendu séparément) afin d'étendre l'épaisseur maximale de traitement jusqu'à 150 mm.

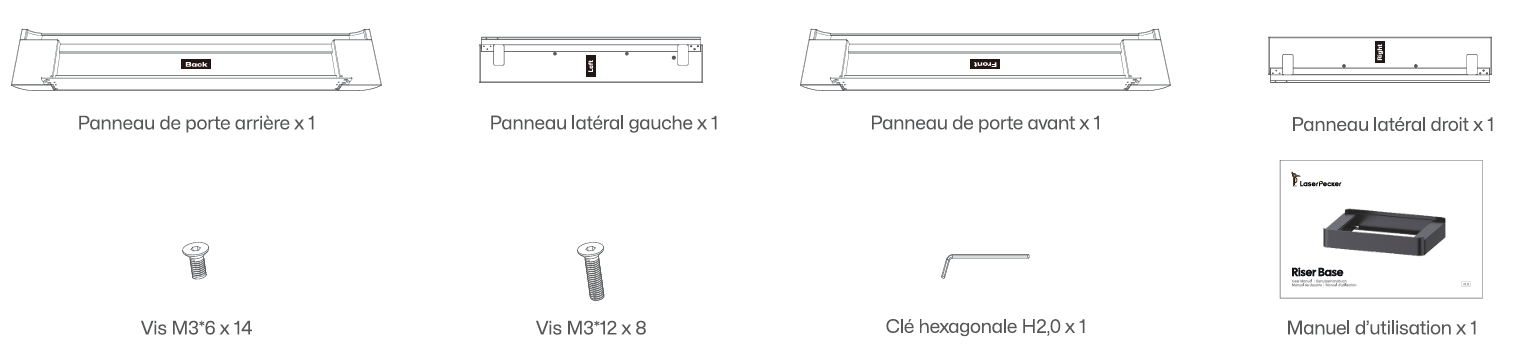

1. Contenu de l'emballage

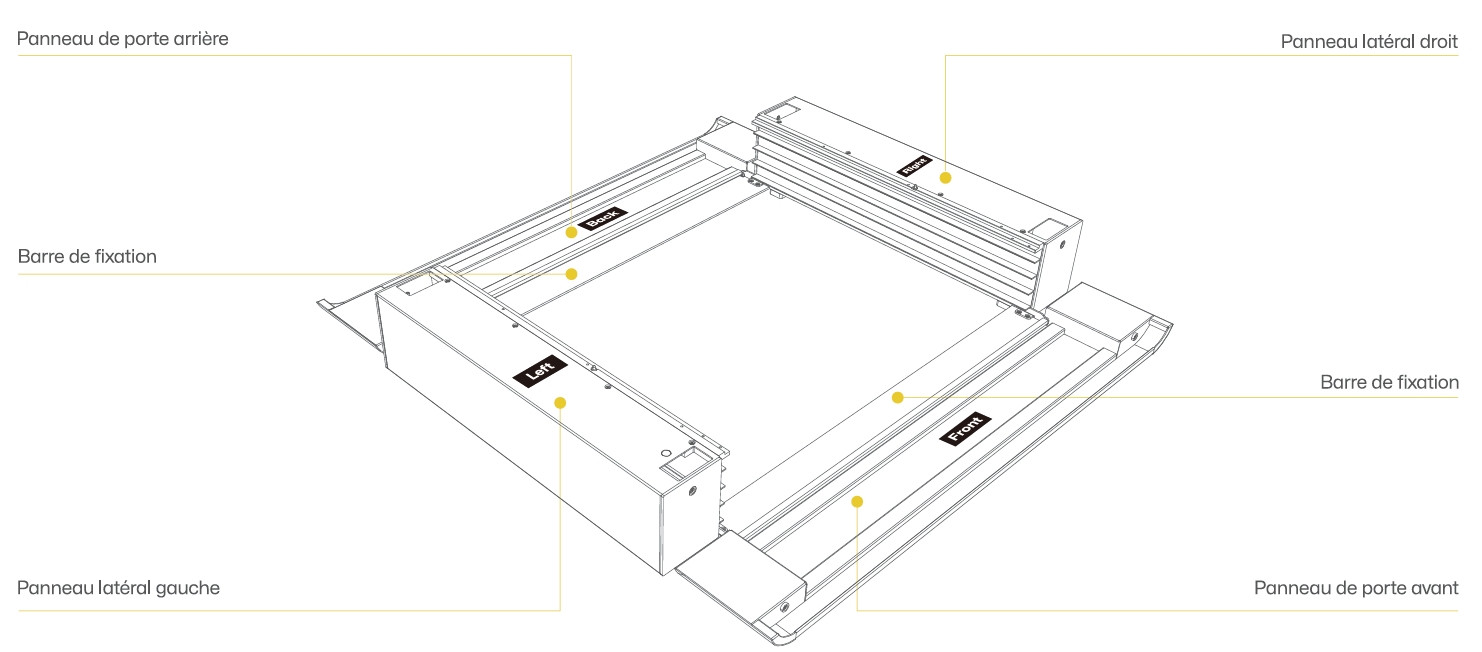

2. Présentation des composants
3. Assemblage rapide
Étape 1

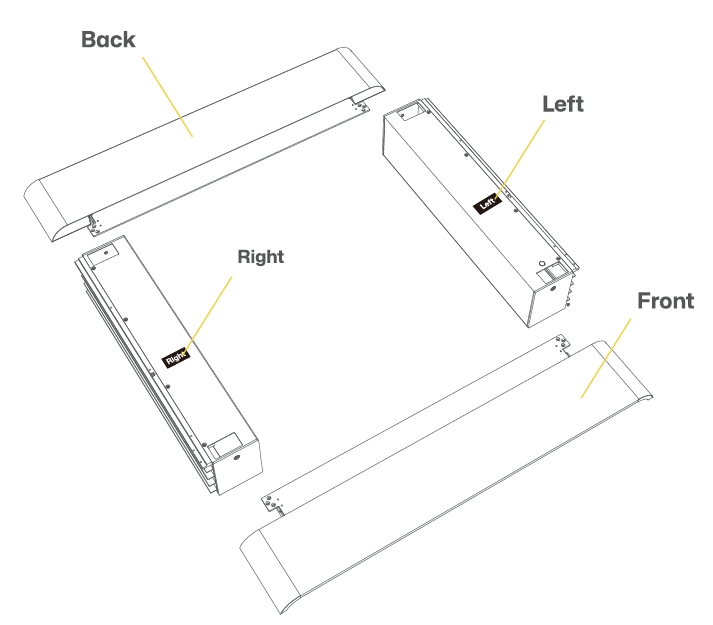

Positionnez les panneaux avant et arrière ainsi que les panneaux latéraux gauche et droit comme indiqué sur l'image. (Assurez-vous que chaque panneau est orienté correctement.)
Étape 2

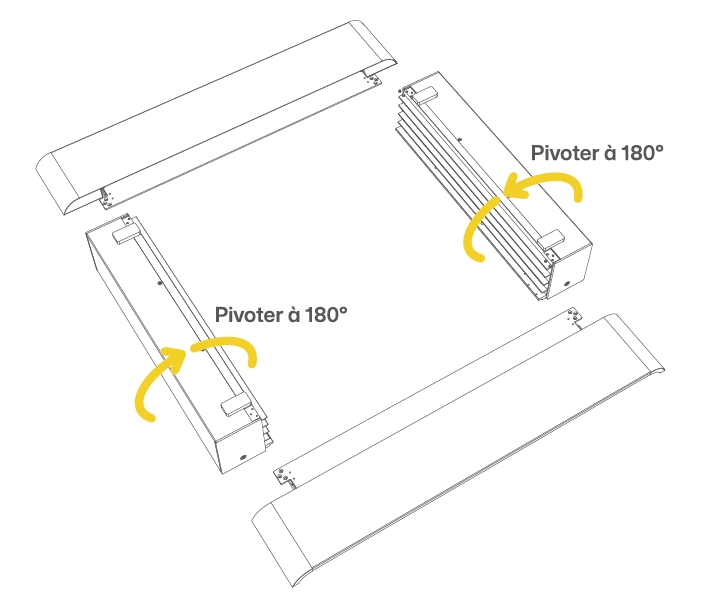

Retournez les panneaux latéraux gauche et droit comme indiqué sur l'image.
Étape 3

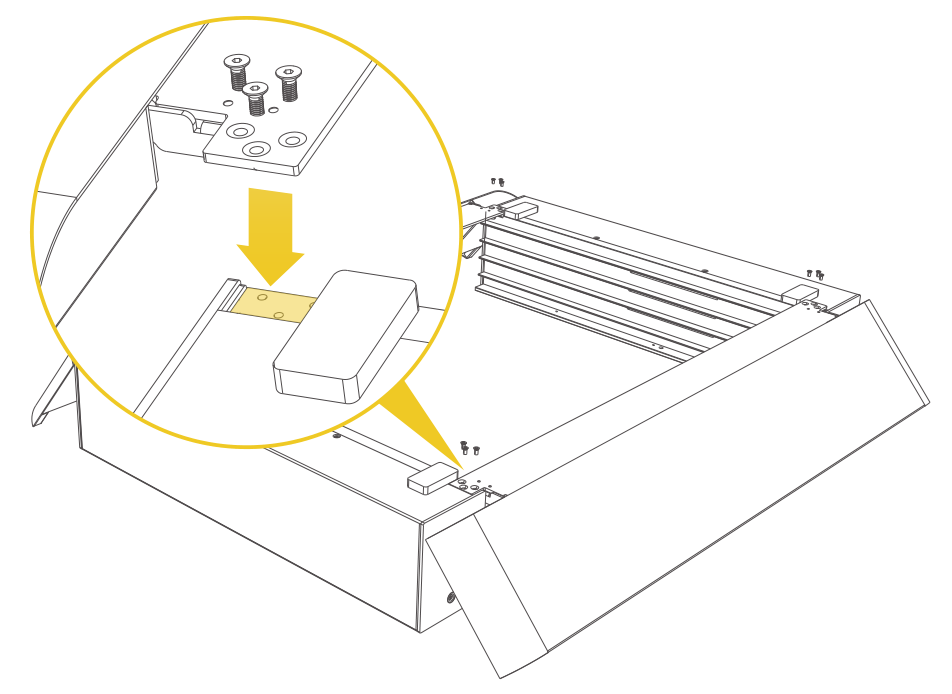

Alignez les panneaux avant et arrière avec les rainures des panneaux latéraux, puis utilisez la clé hexagonale H2.0 pour serrer les douze vis M3×6.
Étape 4

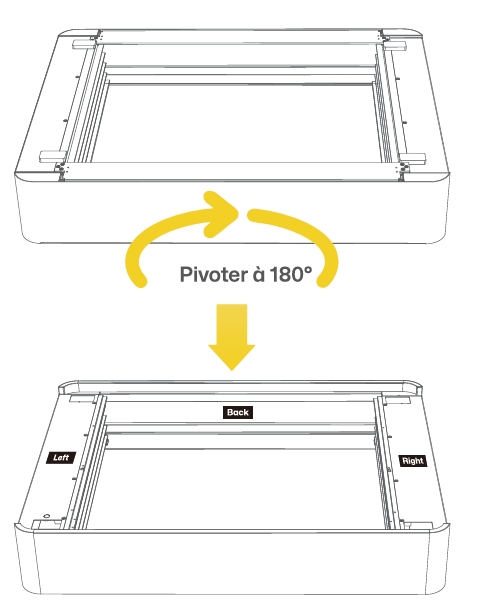

Faites pivoter l'ensemble du Socle de surélévation de 180° de gauche à droite pour terminer l'assemblage. (Assurez-vous que le résultat final correspond à l'image.)

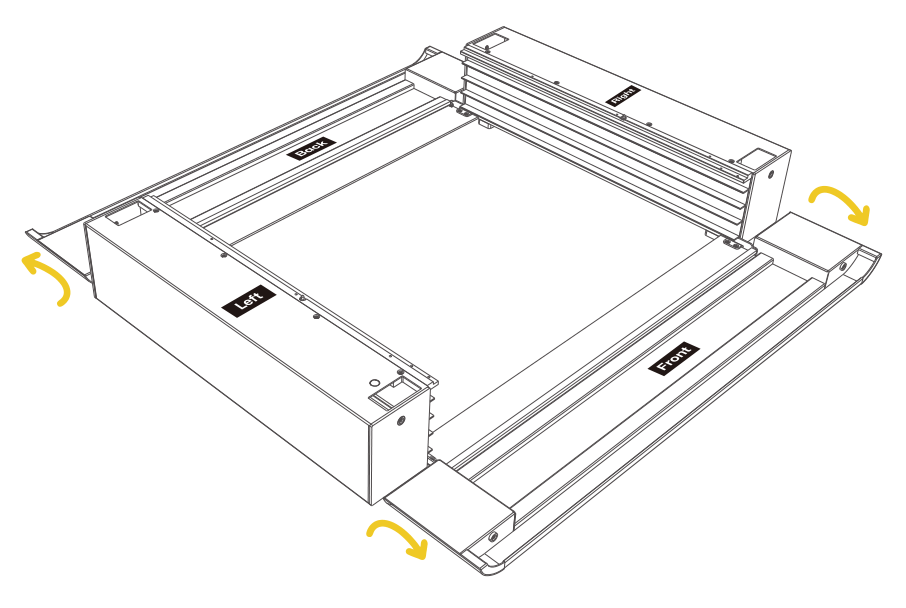

Étape 5
Ouvrez les portes avant et arrière du Socle de surélévation.

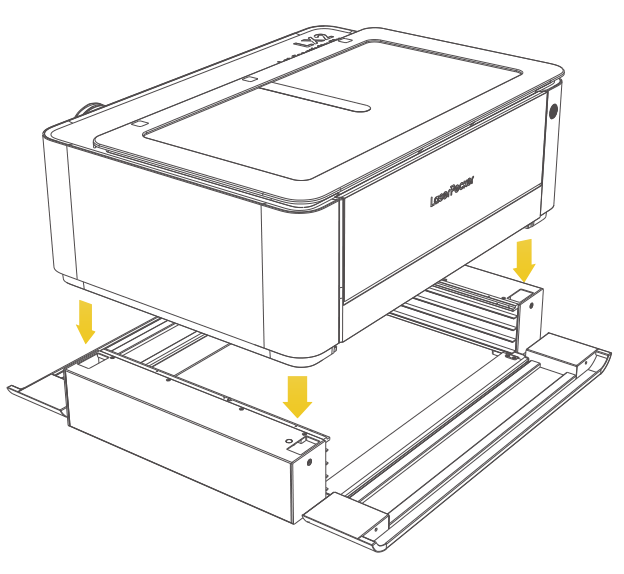

Étape 6
Placez le LX2 sur le Socle de surélévation. (Faites attention à vos mains pendant l'installation.)

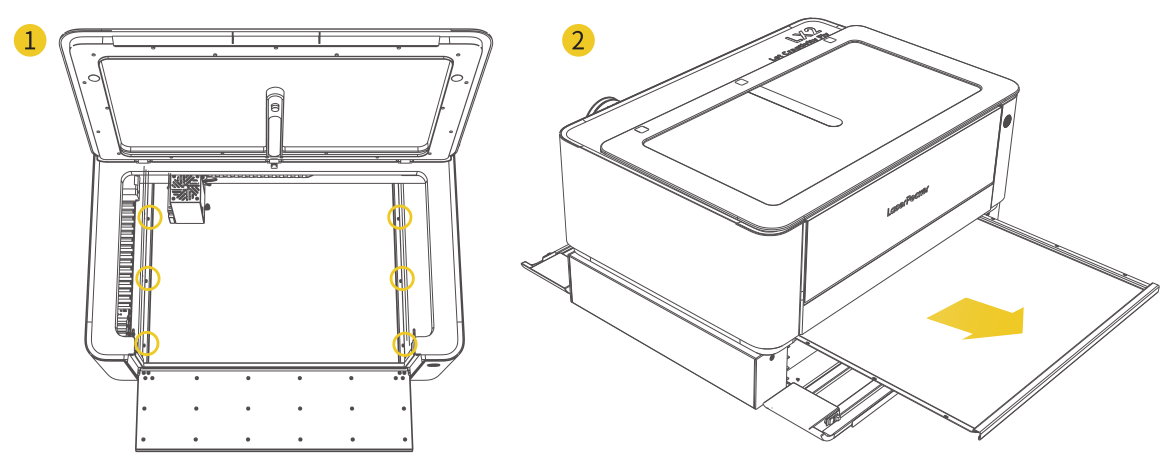

Étape 7
À l'aide de la clé hexagonale H2.5 (incluse dans la boîte à outils du LX2), retirez les six vis M3×6 qui maintiennent la Plaque de base du LX2. Une fois les vis retirées, faites glisser la Plaque de base hors du dessous de l'appareil.

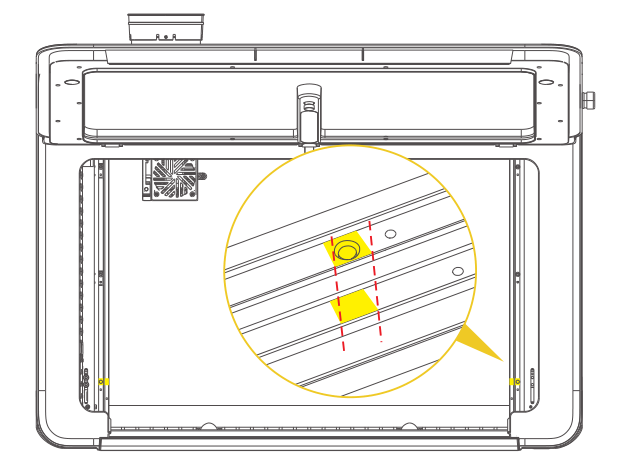

Étape 8
Assurez-vous que les cadres gauche et droit sont correctement alignés et que les blocs d'alignement blancs sont positionnés correctement.
Étape 9

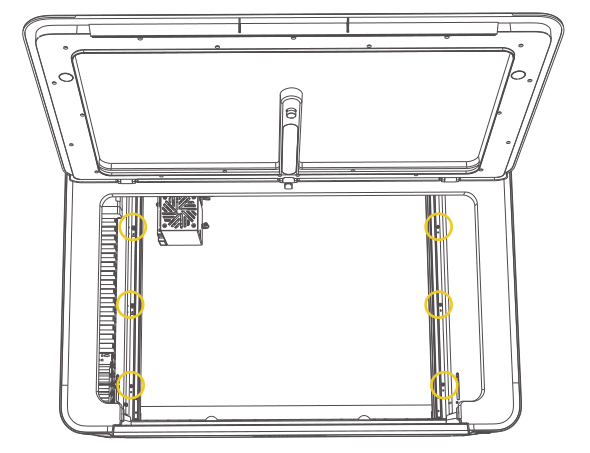

Utilisez la clé hexagonale H2.0 pour serrer les six vis M3×12.
Étape 10

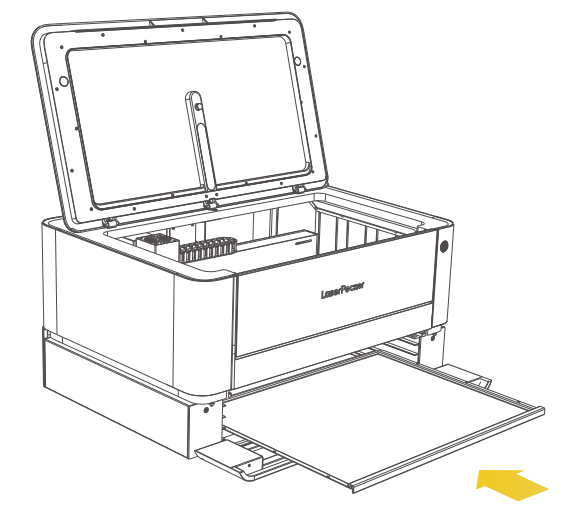

Insérez la Plaque de base dans la rainure appropriée en fonction de l'épaisseur du matériau.
4. Plage de traitement avec le Socle de surélévation
Le Socle de surélévation divise la plage de traitement en quatre niveaux, chacun prenant en charge une hauteur de matériau différente, jusqu'à un maximum de 150 mm. Vous pouvez placer la Plaque de base sur le niveau approprié selon la hauteur de l'objet. Les plages compatibles sont les suivantes :
| Niveau de surélévation | Hauteur de matériau prise en charge | Niveau de hauteur |
|---|---|---|
| Niveau 1 | 16,5 - 76,5 mm | |
| Niveau 2 | 41 - 101 mm | |
| Niveau 3 | 65,5 - 125,5 mm | |
| Niveau 4 | 90 - 150 mm |
5. Traitement avec le Socle de surélévation
Après avoir installé le Socle de surélévation, veuillez suivre les recommandations ci-dessous afin d'obtenir des résultats de traitement optimaux :
Étape 1
Conservez le mode de traitement réglé sur Mode Plaque de base.
Étape 2
Après avoir placé le matériau sur la Plaque de base, actualisez l'arrière-plan de la caméra, puis utilisez la fonction Mesure Auto pour effectuer la mesure de mise au point.
Étape 3

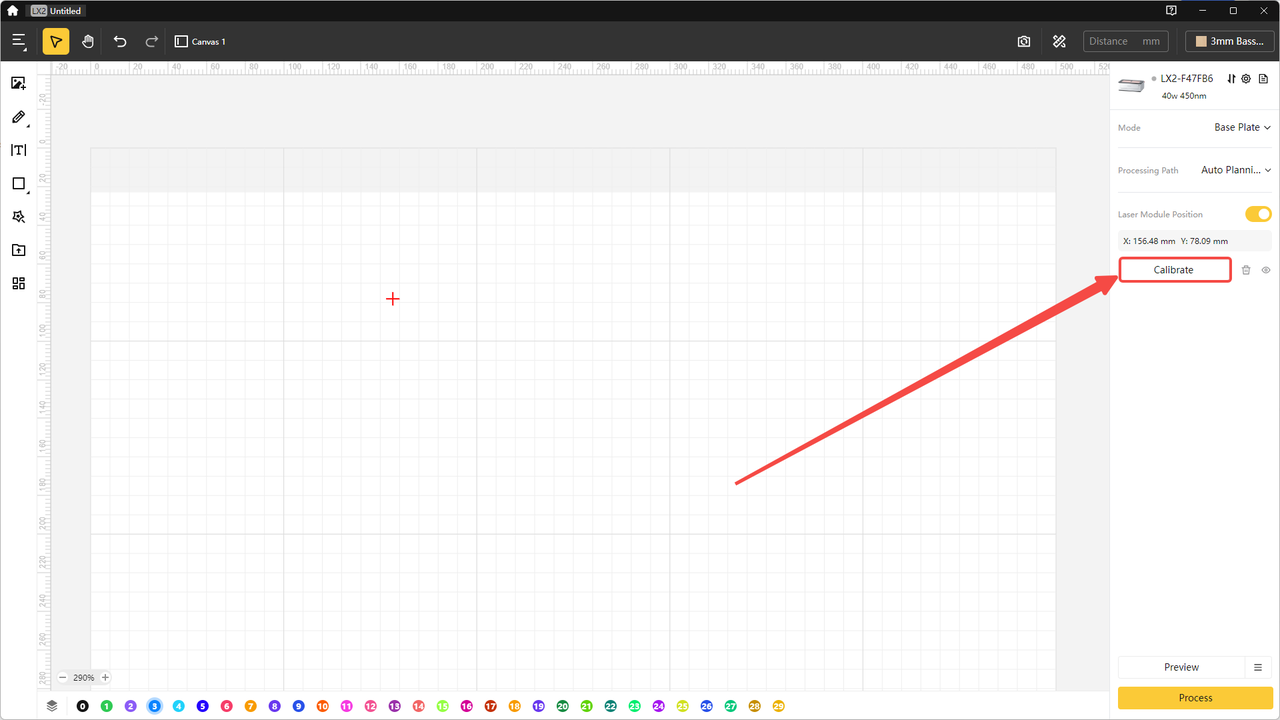

Pour obtenir un alignement précis entre le matériau et le motif de gravure, nous recommandons vivement d'utiliser la fonction Étalonnage du réticule rouge.
Lorsque la Plaque de base est installée sur différents niveaux du Socle de surélévation, un effet de parallaxe visuelle peut apparaître, ce qui réduit la précision de la fonction Positionnement par caméra. La fonction Étalonnage du réticule rouge utilise un réticule rouge physique pour indiquer la zone de traitement, ce qui permet d'éviter efficacement cette erreur.
Étape 4
Une fois la mise au point et l'alignement terminés, les étapes restantes sont identiques au processus de gravure habituel. Configurez les paramètres de traitement, effectuez un aperçu, puis lancez la tâche de traitement.
