Après avoir créé un objet sur le canevas, un clic dessus ouvre le panneau des paramètres de traitement à droite. Ce panneau permet de sélectionner le mode de traitement et de configurer l'ensemble des paramètres associés. Ce guide présente en détail chaque mode de traitement.
Aperçu des modes de traitement
Le logiciel LDS propose quatre modes de traitement : Gravure en ligne, Gravure en remplissage, Découpe et Gravure d'image, chacun conçu pour obtenir des effets de traitement différents.
Il est important de noter que les modes disponibles dépendent du type de fichier de l'objet, comme indiqué ci-dessous :
- Lignes et formes intégrées au logiciel : Gravure en ligne, Gravure en remplissage, Découpe
- Cliparts / graphiques intégrés : Gravure en ligne, Gravure en remplissage, Découpe
- Formats vectoriels (ex. G-code, SVG, DXF) : Gravure en ligne, Gravure en remplissage, Découpe
- Formats bitmap (ex. JPG, JPEG, PNG, BMP, TIF) : Gravure d'image

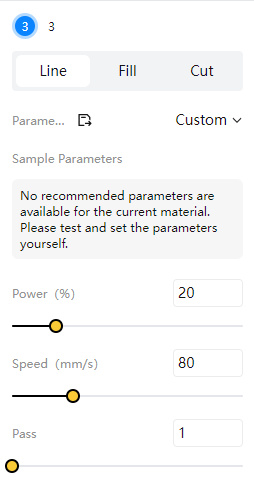

1. Gravure en ligne
Le mode Gravure en ligne suit le contour du design afin de créer des marquages linéaires sur la surface du matériau. Ce mode produit une fine ligne de gravure et convient aux motifs détaillés, au texte ou aux marquages symboliques.
Paramètres configurables : Puissance, Vitesse, Passages.
Conseils
En mode gravure en ligne, une puissance élevée combinée à une vitesse plus lente peut produire un effet proche de la découpe sur certains matériaux.
|

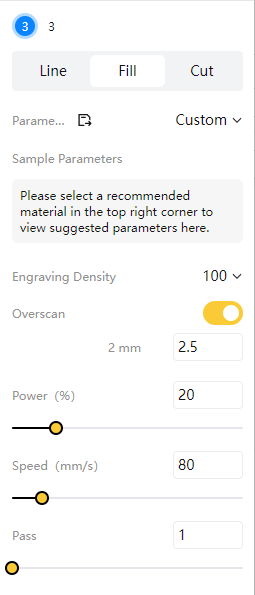

2. Gravure en remplissage
En mode Gravure en remplissage, le laser balaie la zone colorée du motif ligne par ligne. Ce mode est généralement utilisé pour créer des textures uniformes ou des zones pleines sur la surface du matériau.
Paramètres configurables : Puissance, Vitesse, Passages, Densité de gravure, Overscan.
(1) Densité de gravure
Ce paramètre définit le nombre de lignes de gravure par 10 mm.
- Plage : 10–300
- Valeur élevée → détails plus fins, temps de traitement plus long
- Valeur faible → traitement plus rapide, mais perte possible de détails ou finition plus rugueuse
(2) Overscan
L'overscan permet d'obtenir un résultat de gravure plus homogène.
- Valeur de gauche : distance d'overscan (une vitesse plus élevée nécessite une distance plus grande)
- Valeur de droite : pourcentage d'overscan (un pourcentage plus élevé augmente la distance et nécessite plus d'espace pour le déplacement du module laser)

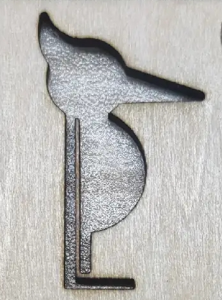

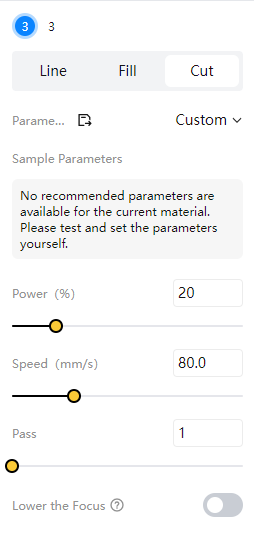

3. Découpe
Le mode Découpe vise à traverser complètement le matériau afin de séparer la forme du support.
Pour une découpe efficace, il est généralement nécessaire d'utiliser une puissance élevée et une vitesse plus lente.
Paramètres configurables : Puissance, Vitesse, Passages, et fonction Abaisser le focus.
Abaisser le focus
Lors de la découpe de matériaux épais, l'activation de cette fonction permet d'abaisser légèrement le point focal du laser afin de concentrer l'énergie au cœur du matériau.
Cela permet une distribution plus uniforme de l'énergie entre les surfaces supérieure et inférieure, améliorant ainsi la capacité de découpe.

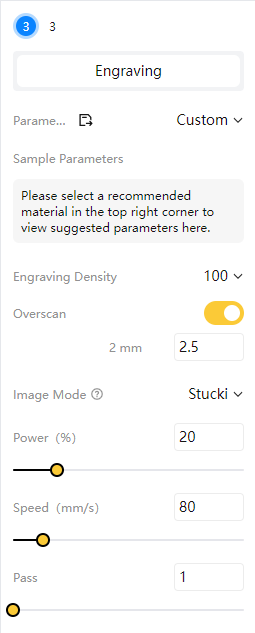

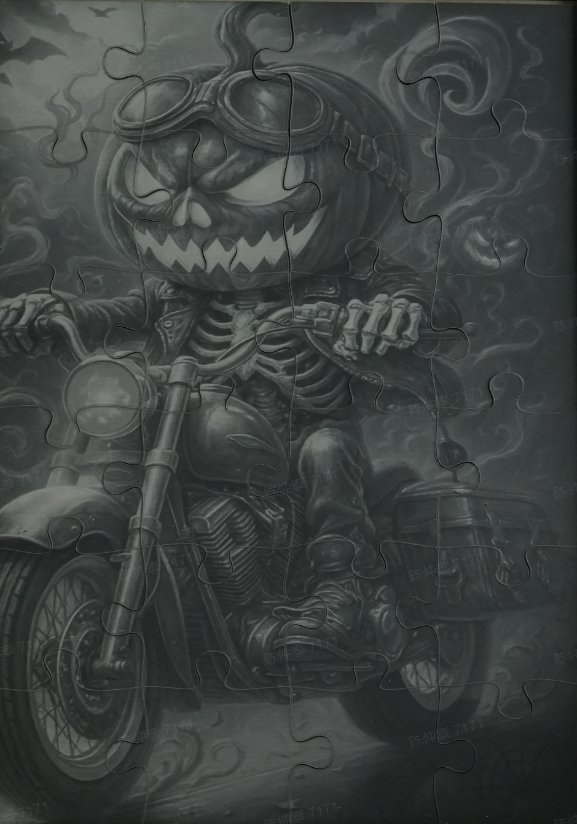

4. Gravure d'image
La gravure d'image consiste généralement à convertir une image en niveaux de gris, puis à ajuster la puissance du laser et la profondeur de gravure en fonction des différentes valeurs de gris. Cela permet de créer un rendu avec des contrastes lumineux et des détails riches sur la surface du matériau.
En plus de la densité de gravure et de l'overscan, ce mode nécessite de définir le mode image (algorithme de tramage).
Le logiciel LDS propose plusieurs algorithmes : Grayscale, Jarvis, Burkes, Floyd, Stucki, Atkinson et Sierra. Le mode par défaut est Stucki.
