Utilisation du LX2 avec LightBurn

Dans ce guide, vous apprendrez comment configurer le logiciel LightBurn et l’utiliser pour piloter le LaserPecker LX2.

Clause de non-responsabilité

Pour utiliser LightBurn afin de contrôler votre LaserPecker LX2, vous devez d’abord télécharger le logiciel depuis le lien du site officiel. LightBurn est un logiciel tiers. Shenzhen Hingin Technology Co., Ltd. (également connue sous le nom de LaserPecker) décline toute responsabilité en cas de perte de données (conceptions, projets, etc.) résultant de l’utilisation de LightBurn.

Bien que le firmware du LX2 ait fait l’objet de tests complets, des incompatibilités logicielles ou matérielles peuvent néanmoins survenir dans certains cas. En cas d’erreurs dues à une incompatibilité, vous pouvez contacter notre service après-vente via le formulaire de ticket afin d’obtenir une assistance technique et des solutions éventuelles.

1. Exigences relatives à la version du firmware du LX2

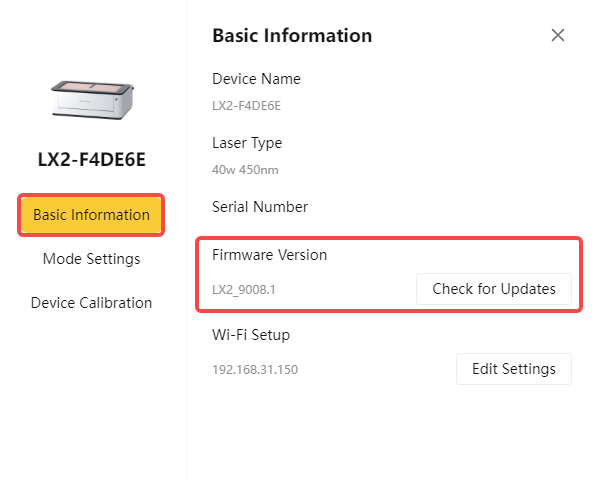

Avant de vous connecter à LightBurn, veuillez connecter votre LaserPecker LX2 au logiciel LaserPecker Design Space. Accédez à la page suivante et assurez-vous que la version du firmware de votre machine est V9008.1 ou supérieure.

2. LightBurn – Téléchargement et installation du logiciel

(1) Pour utiliser le LX2 avec LightBurn, vous devez d’abord vous rendre sur le site officiel et suivre les instructions de téléchargement et d’installation. La version complète de LightBurn est disponible avec un essai gratuit de 30 jours.

(2) Une licence utilisateur est requise pour continuer à utiliser LightBurn après l’expiration de la période d’essai gratuite de 30 jours. À la fin de cette période, il vous sera demandé de saisir une clé d’activation pour poursuivre l’utilisation du logiciel.

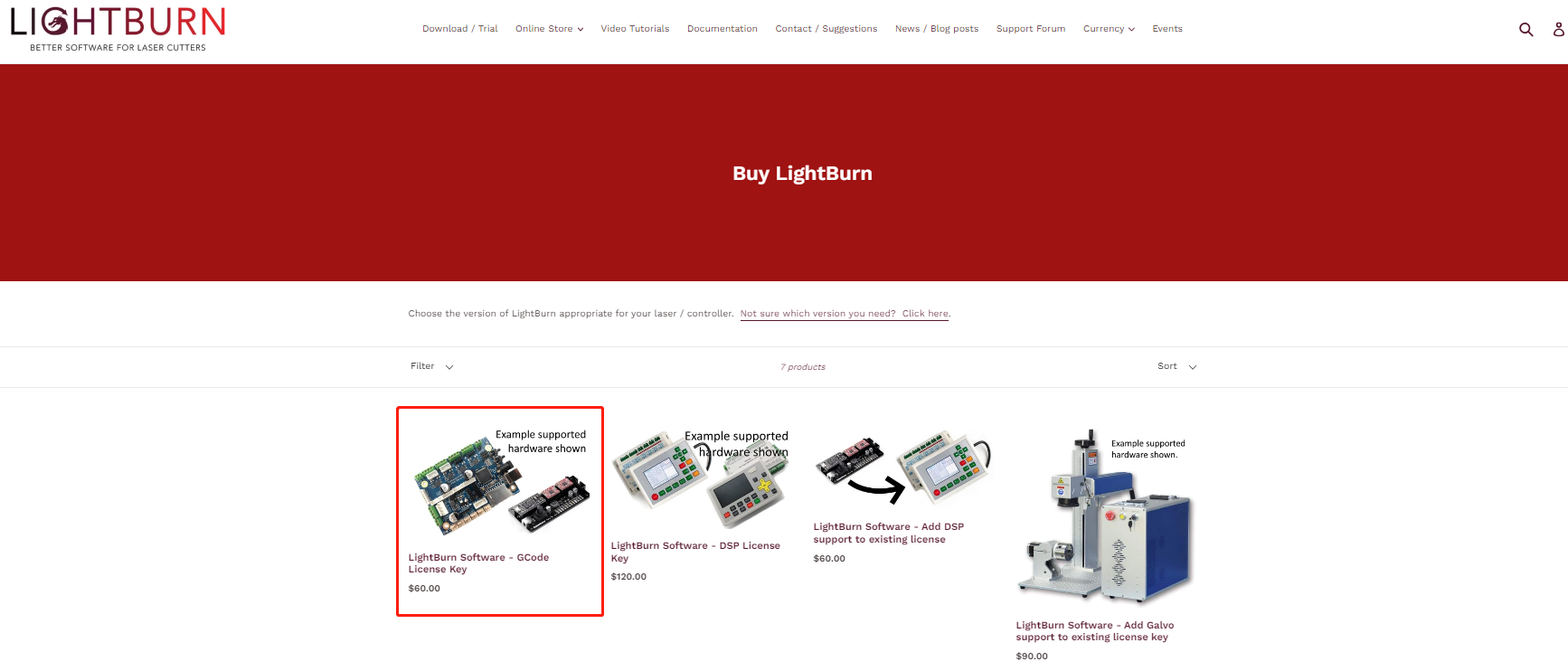

(3) Pour acheter une licence et recevoir une clé d’activation, rendez-vous sur la boutique en ligne LightBurn et sélectionnez la « GCode License Key ». Assurez-vous d’acheter uniquement la GCode License Key, car il s’agit de la seule version compatible avec le LX2.

(4) Après l’achat de votre licence, vous recevrez un e-mail de LightBurn contenant la clé d’activation ainsi que les instructions d’activation.

3. Télécharger et importer les fichiers de configuration du LX2

Une fois l’installation terminée, ouvrez LightBurn et saisissez votre GCode License Key. (Après la période d’essai, LightBurn ne peut pas être utilisé sans licence achetée).

Avant d’utiliser LightBurn avec votre LX2 pour la première fois, vous devez importer les fichiers de configuration lbdev appropriés.

Vous pouvez consulter la documentation officielle de LightBurn pour connaître la procédure d’importation des fichiers de configuration.
https://docs.lightburnsoftware.com/BeginnerAddConfig.html#the-devices-window

• Si vous utilisez une version de LightBurn antérieure à 2.0, veuillez télécharger le package de configuration suivant.

      LaserPecker-LX2(for LightBurn 1.x).lbdev

• Si vous utilisez LightBurn 2.0 ou une version ultérieure, veuillez télécharger le package de configuration suivant.

      LaserPecker-LX2(for LightBurn 2.x).lbzip

Importer le package de configuration

Méthode 1 :

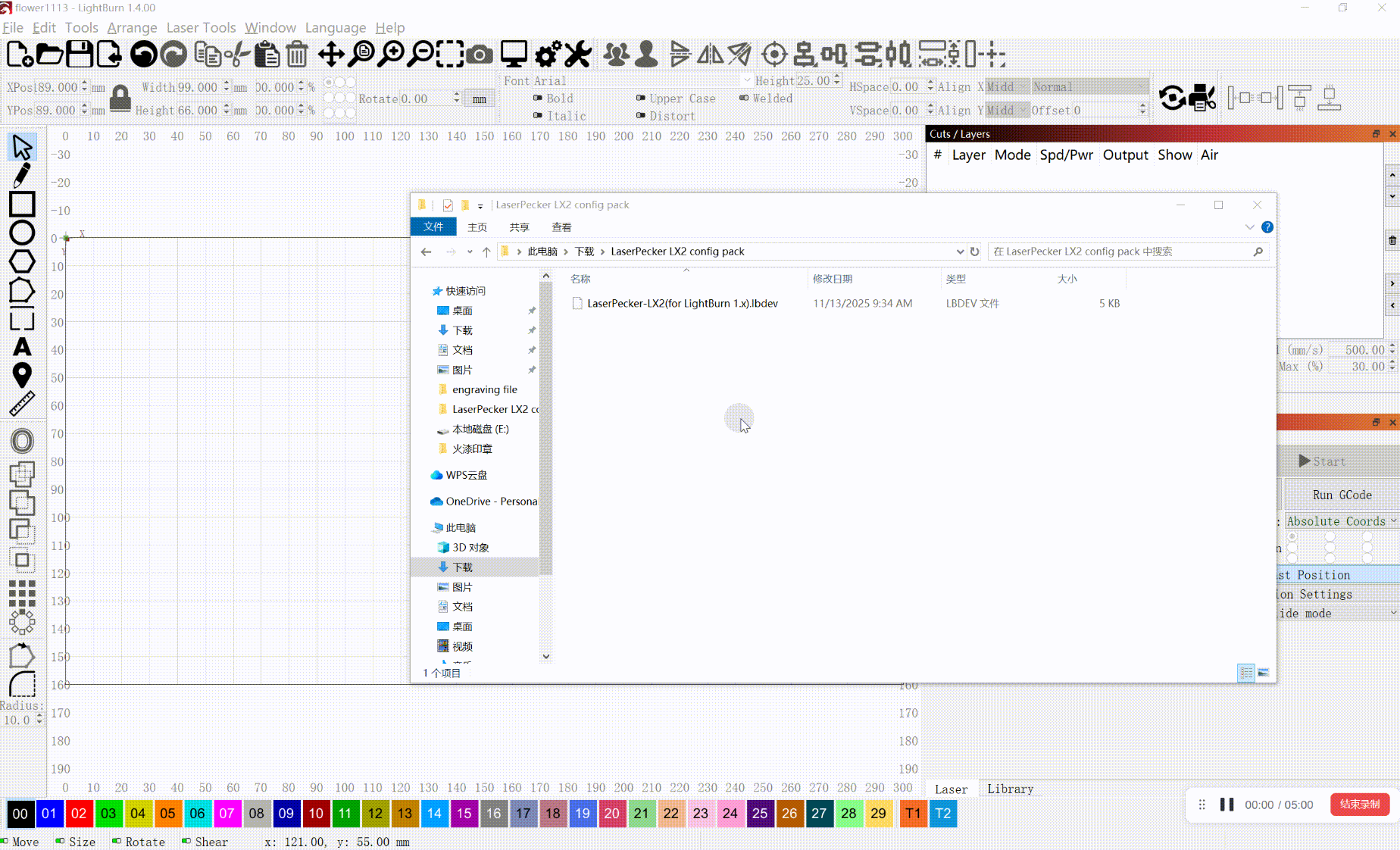

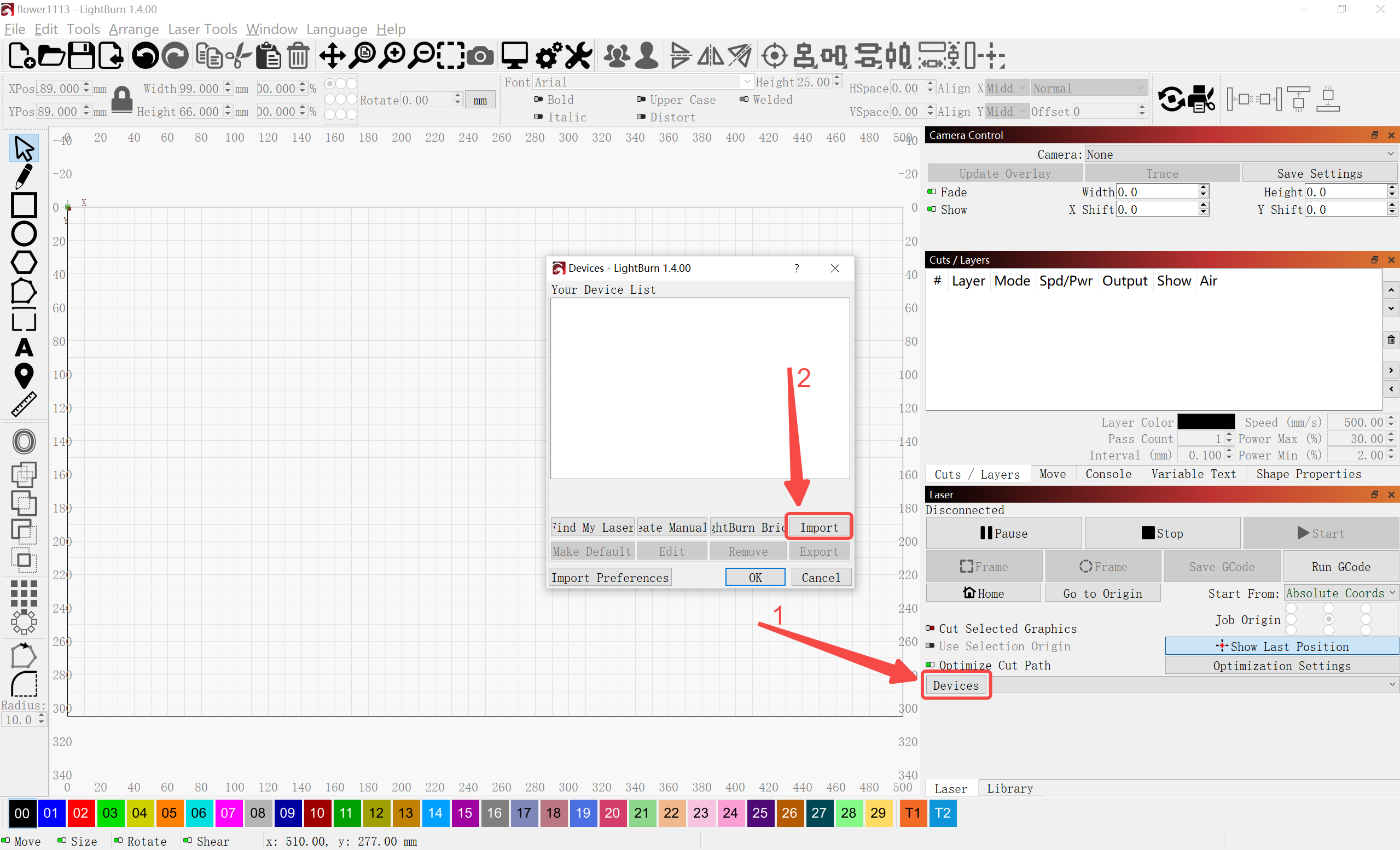

Ouvrez LightBurn, cliquez sur « Périphériques (Device) » pour ouvrir la fenêtre « Liste des périphériques (Device List) ». Ensuite, cliquez sur « Importer (Import) » afin de localiser le fichier de configuration téléchargé.

Une fois le fichier de configuration localisé, sélectionnez-le puis cliquez sur « Ouvrir (Open) » afin de l’ajouter à la « Liste des périphériques (Device List) ».

Cliquez sur « OK » pour enregistrer le fichier de configuration importé.

Méthode 2：

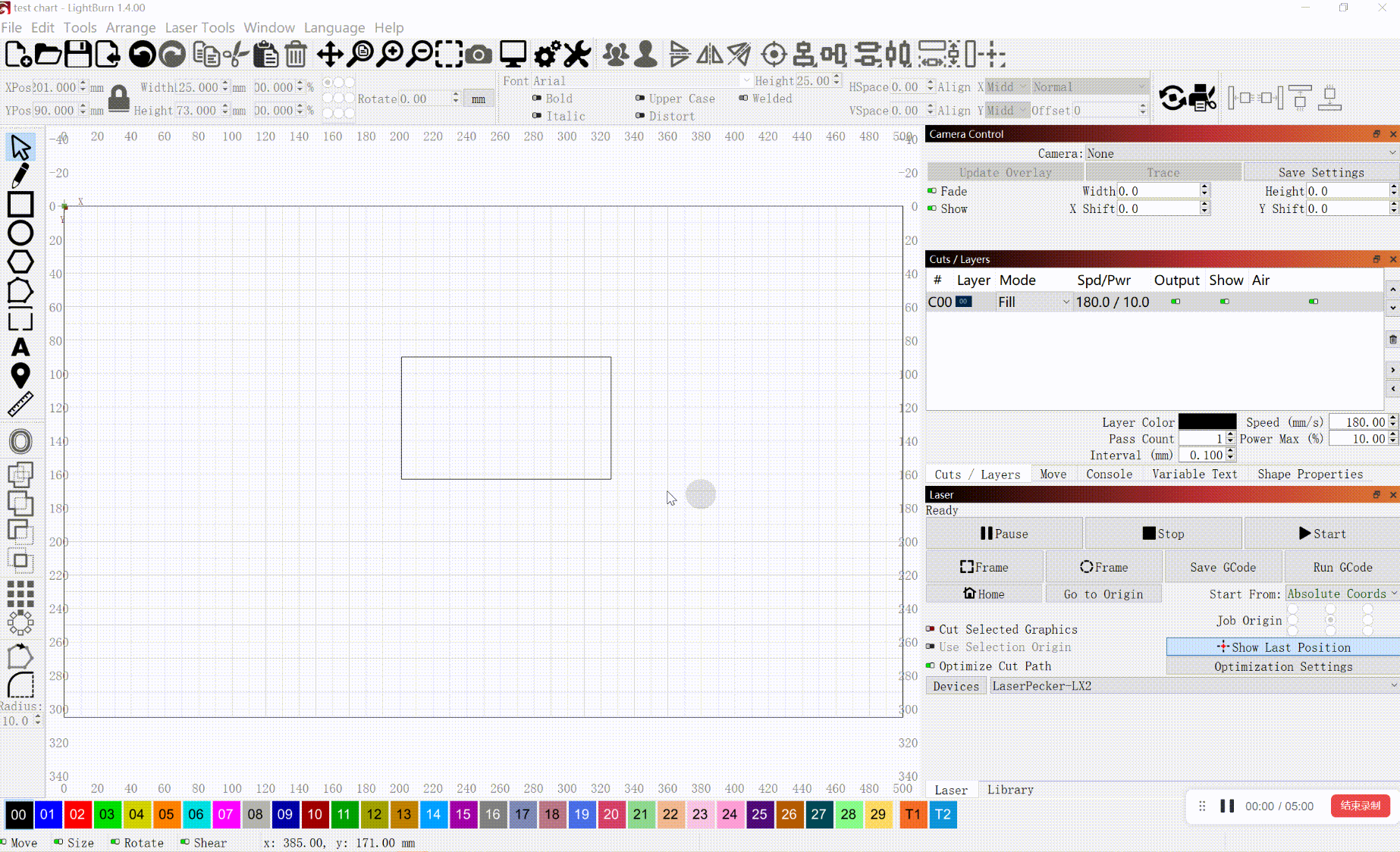

Importez le package de configuration en le faisant glisser-déposer directement dans la fenêtre du logiciel LightBurn.

Sélectionner le périphérique LaserPecker LX2

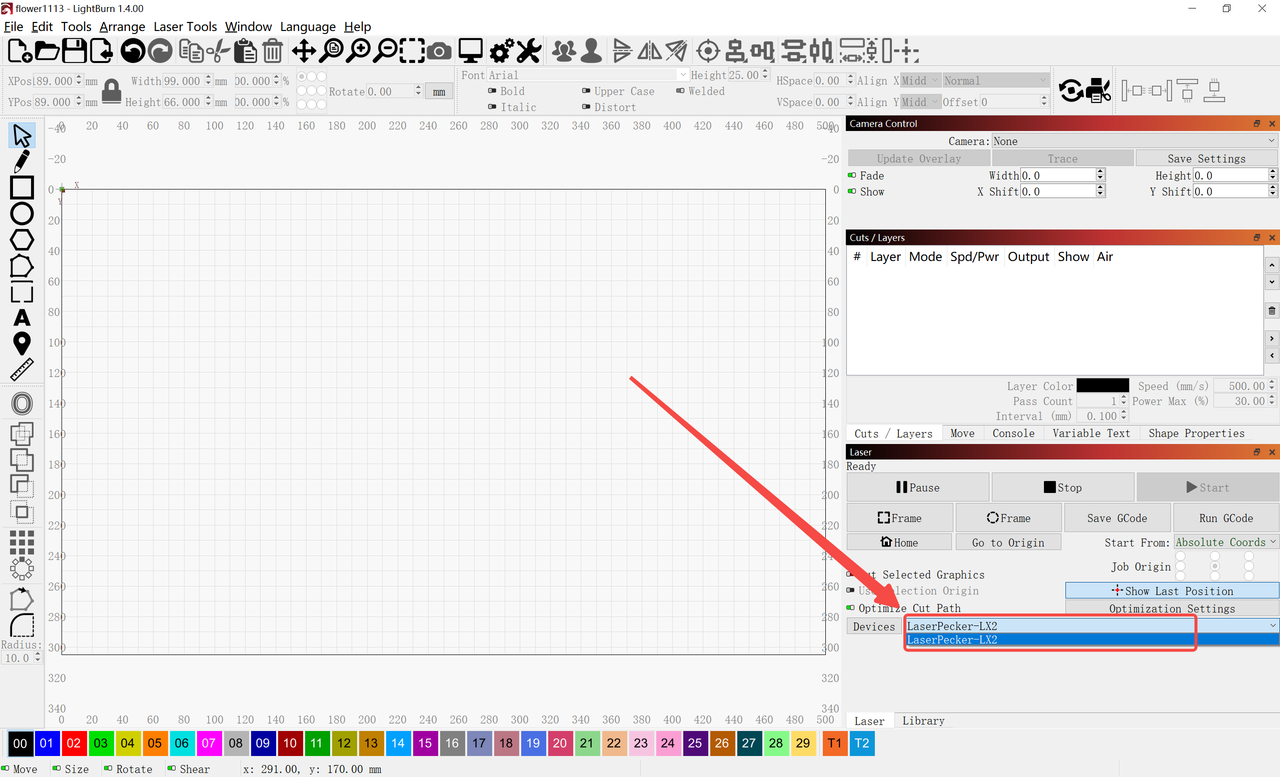

Dans la fenêtre située à droite, sélectionnez le fichier de configuration correspondant. Une fois sélectionné, le LaserPecker LX2 émettra un signal sonore, indiquant que la connexion est établie.

Commandes de la console

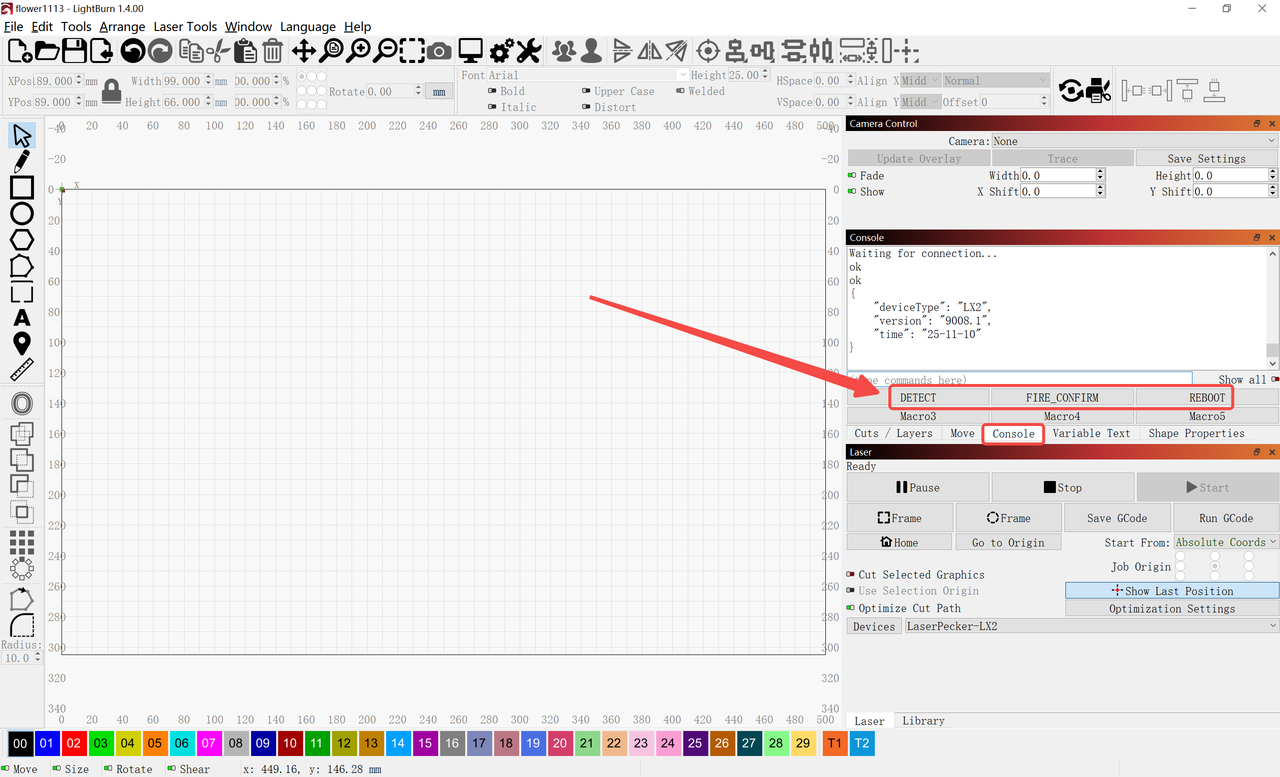

Le LaserPecker LX2 propose actuellement trois commandes Macro :

DETECT : Exécute la fonction de mesure automatique.

FIRE_CONFIRM : Confirme et désactive l’alerte d’alarme incendie.

REBOOT : Redémarre l’appareil.

Les valeurs de décalage entre le module laser et la croix de visée rouge sont préconfigurées dans le package de configuration.

4. Utiliser le LX2 avec LightBurn

4.1 Connecter le LX2 à votre ordinateur

• Quittez le logiciel LaserPecker Design Space (LDS) avant la connexion. Il ne doit pas être actif lors de la tentative de connexion du LX2 à LightBurn.
• Connectez le LX2 à l’ordinateur à l’aide du câble de données USB-A vers USB-C fourni avec le produit.

S’il n’est pas reconnu ou si la connexion est incorrecte, vérifiez que le câble USB et le port USB ne sont pas défectueux.

4.2 Changer le type de laser

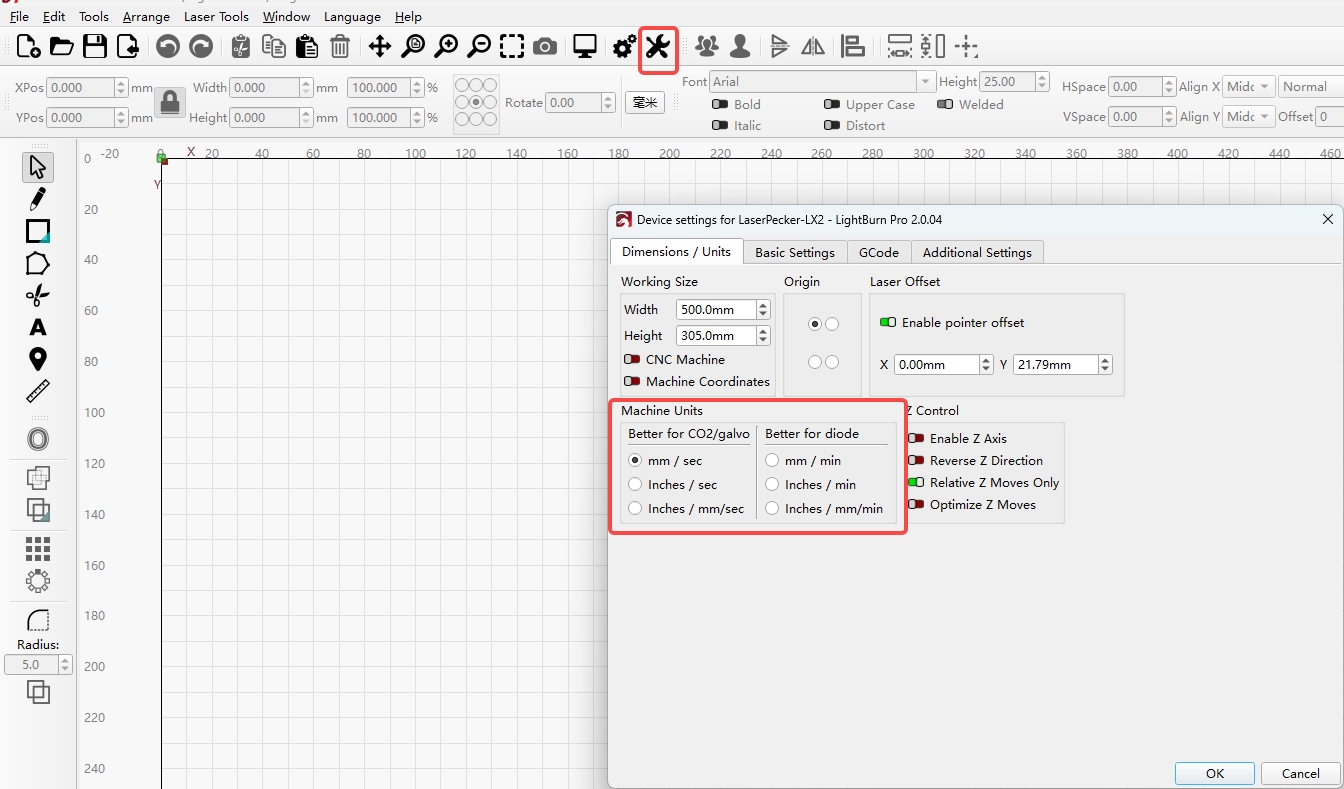

Cliquez sur l’onglet « Paramètres (Settings) » dans la barre d’outils LightBurn et localisez l’option « Optimisé pour diode (Better for diode) » ou « Optimisé pour CO₂ (Better for CO2) » au centre de la fenêtre contextuelle. Sélectionnez l’unité de mesure souhaitée, puis cliquez sur « OK » pour finaliser la configuration.

4.3 Créer votre design

• Utilisez les différents outils disponibles dans l’espace de travail LightBurn pour créer le design souhaité.

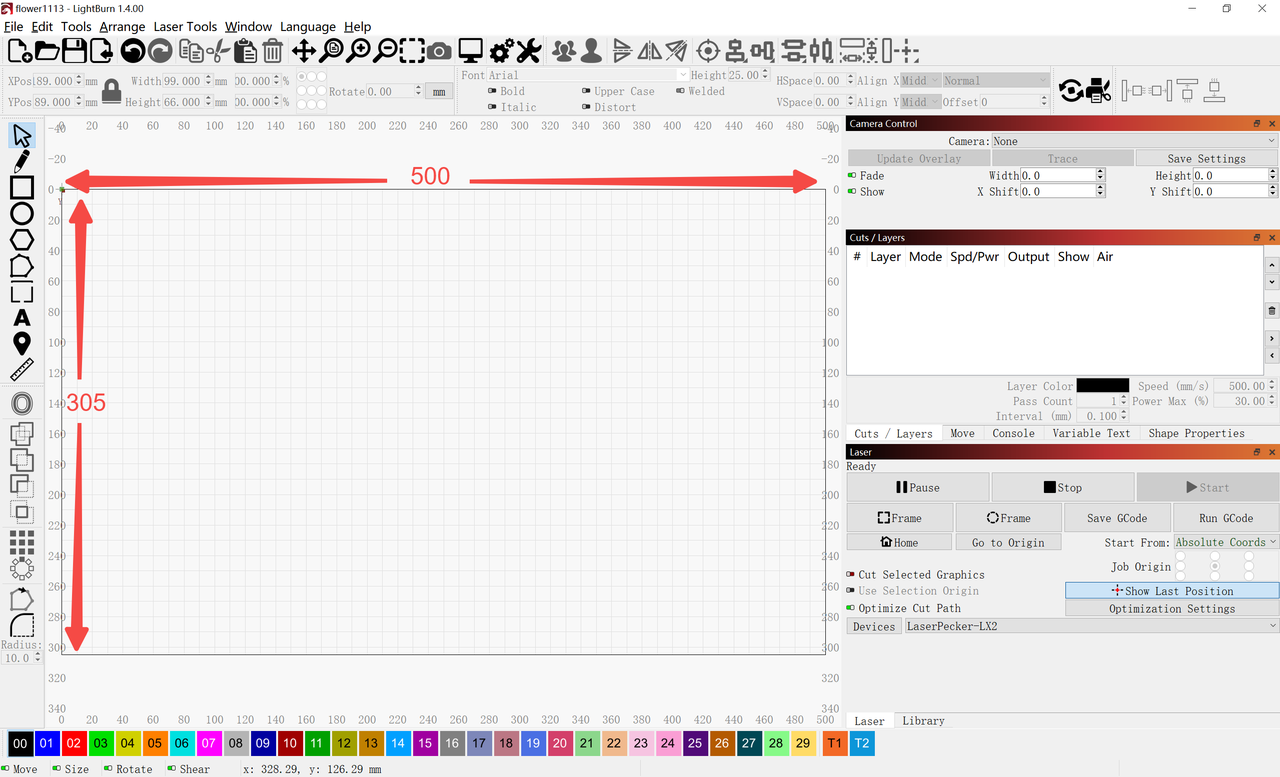

• Les dimensions maximales du LX2 sont de 500 × 305 mm (19,7 × 12 pouces), sans accessoires.

Pour un tutoriel détaillé de LightBurn, veuillez consulter Partie 7.

4.4 Mise au point

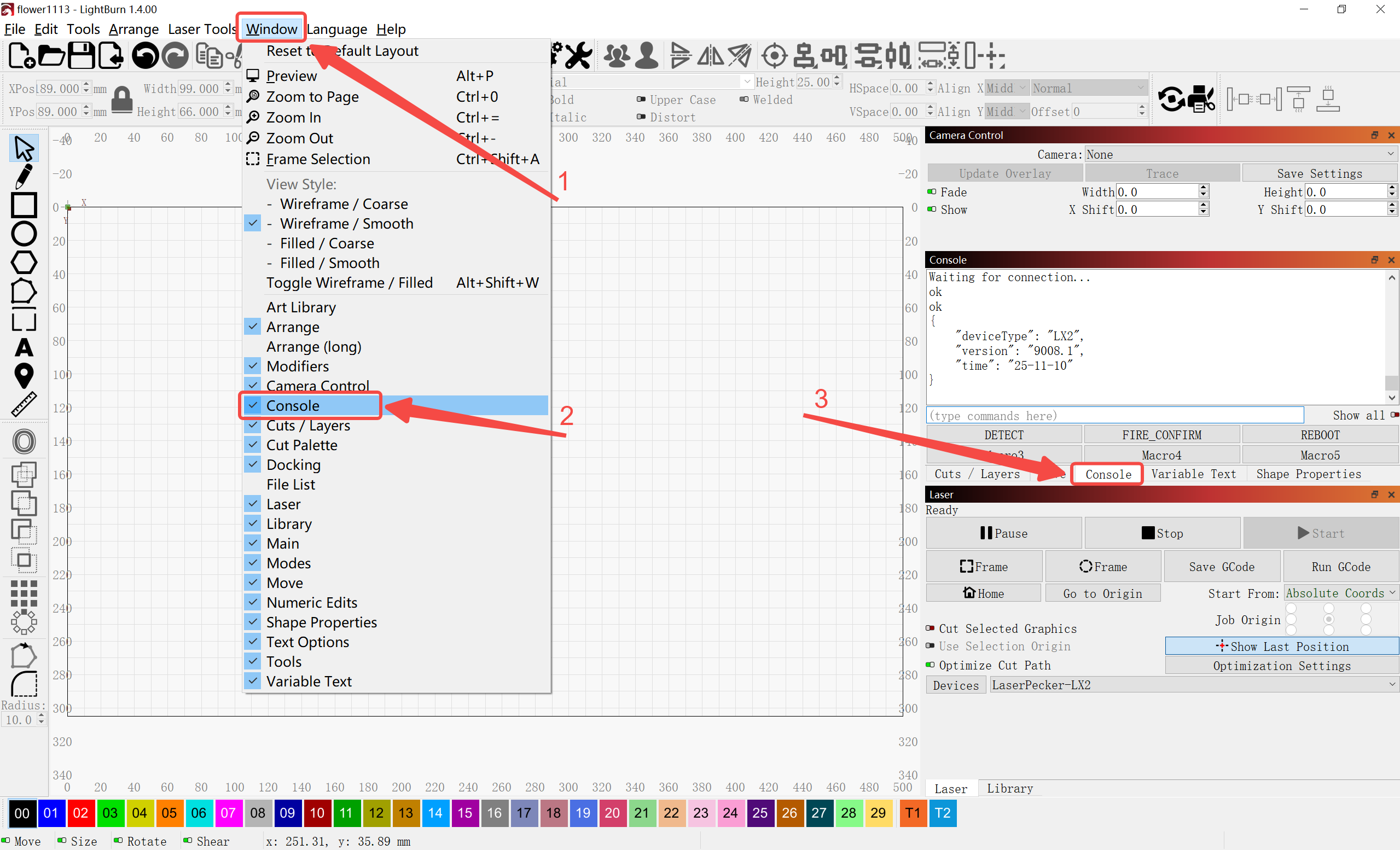

Le package de configuration LightBurn du LaserPecker LX2 prend en charge à la fois « Mesure Auto (Auto Measure) » et la saisie manuelle de la distance focale. Pour régler correctement la distance focale, veuillez suivre les étapes ci-dessous. Avant de commencer, assurez-vous que la Console est ouverte.

Méthode 1 : Mesure Auto (Auto Measure)

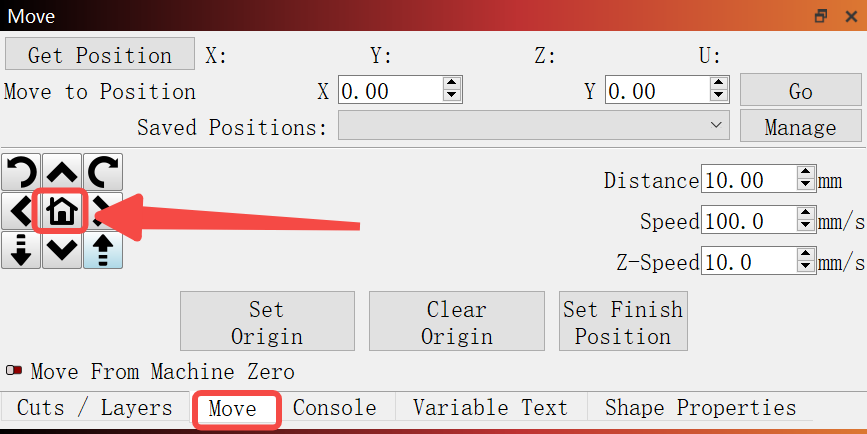

(1) Dans la fenêtre « Déplacer (Move) », cliquez sur le bouton « Origine (Home) » afin de réinitialiser le module laser à sa position d’origine.

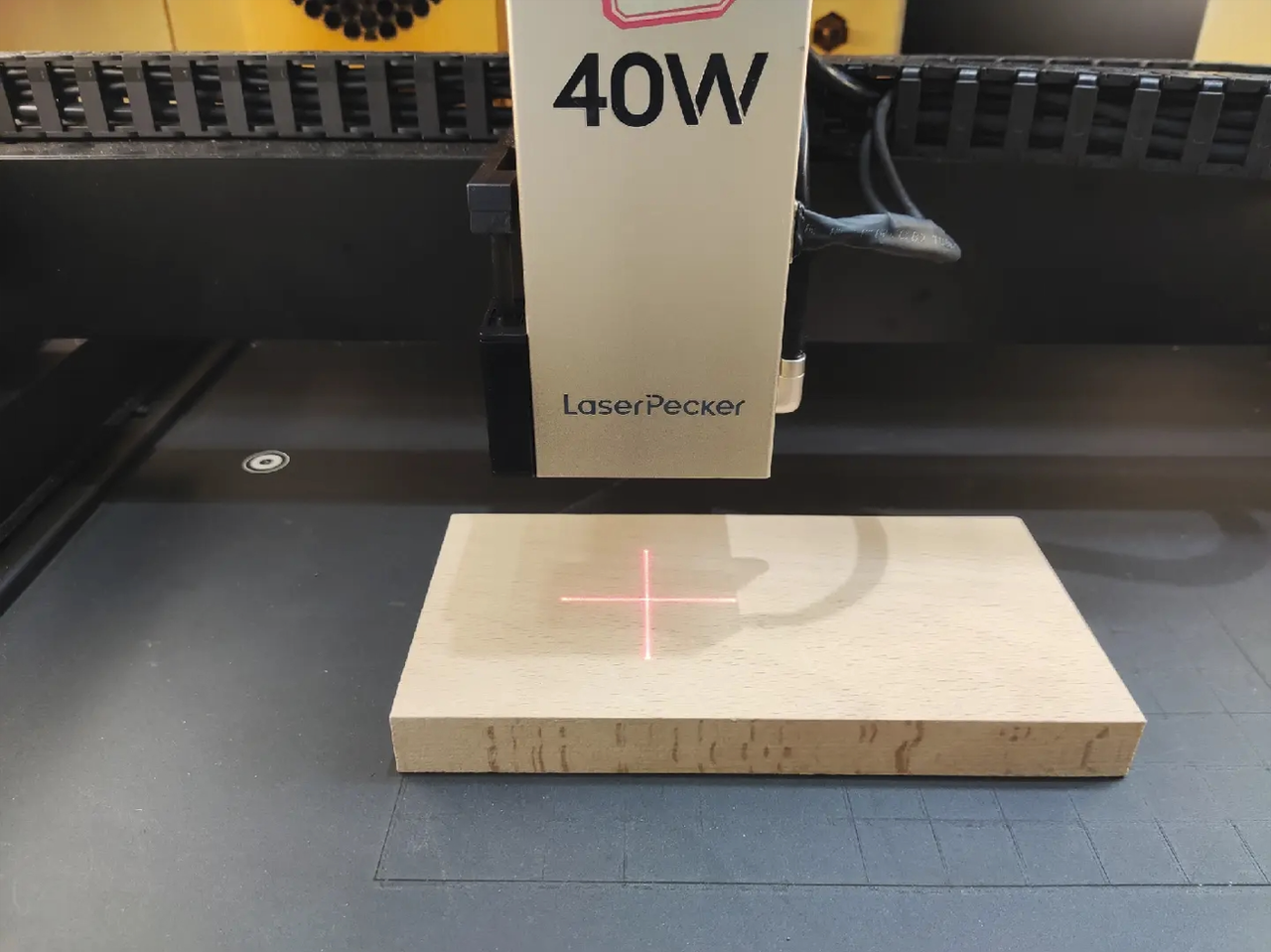

(2) Déplacez le module laser au-dessus du matériau en veillant à ce que la croix de visée rouge se projette sur la surface du matériau.

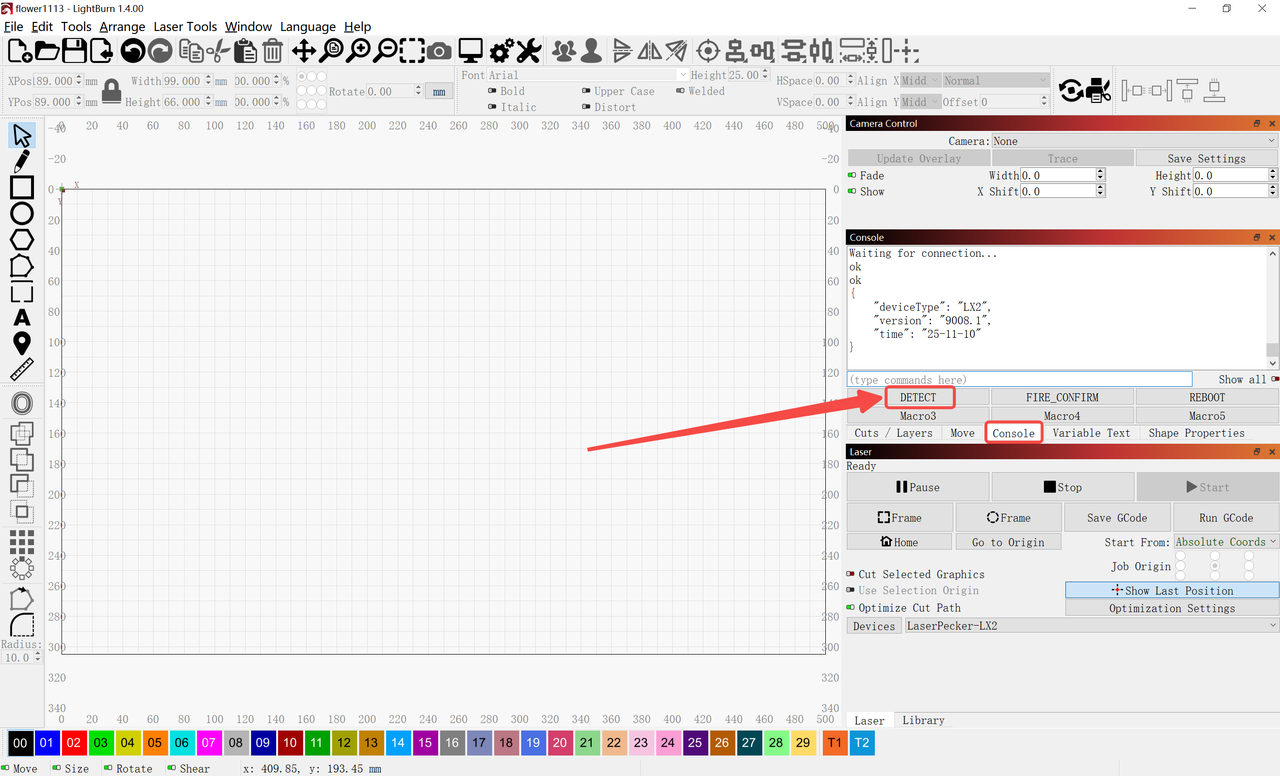

(3) Dans la Console, cliquez sur la commande Macro DETECT pour exécuter la détection automatique de la distance focale. Attendez que la machine termine la mesure automatique.

Ramenez toujours le module laser à l’origine avant chaque nouvelle mesure.

Méthode 2 : Saisie manuelle

(1) Dans la fenêtre « Déplacer (Move) », cliquez sur le bouton « Origine (Home) » afin de réinitialiser le module laser à sa position d’origine.

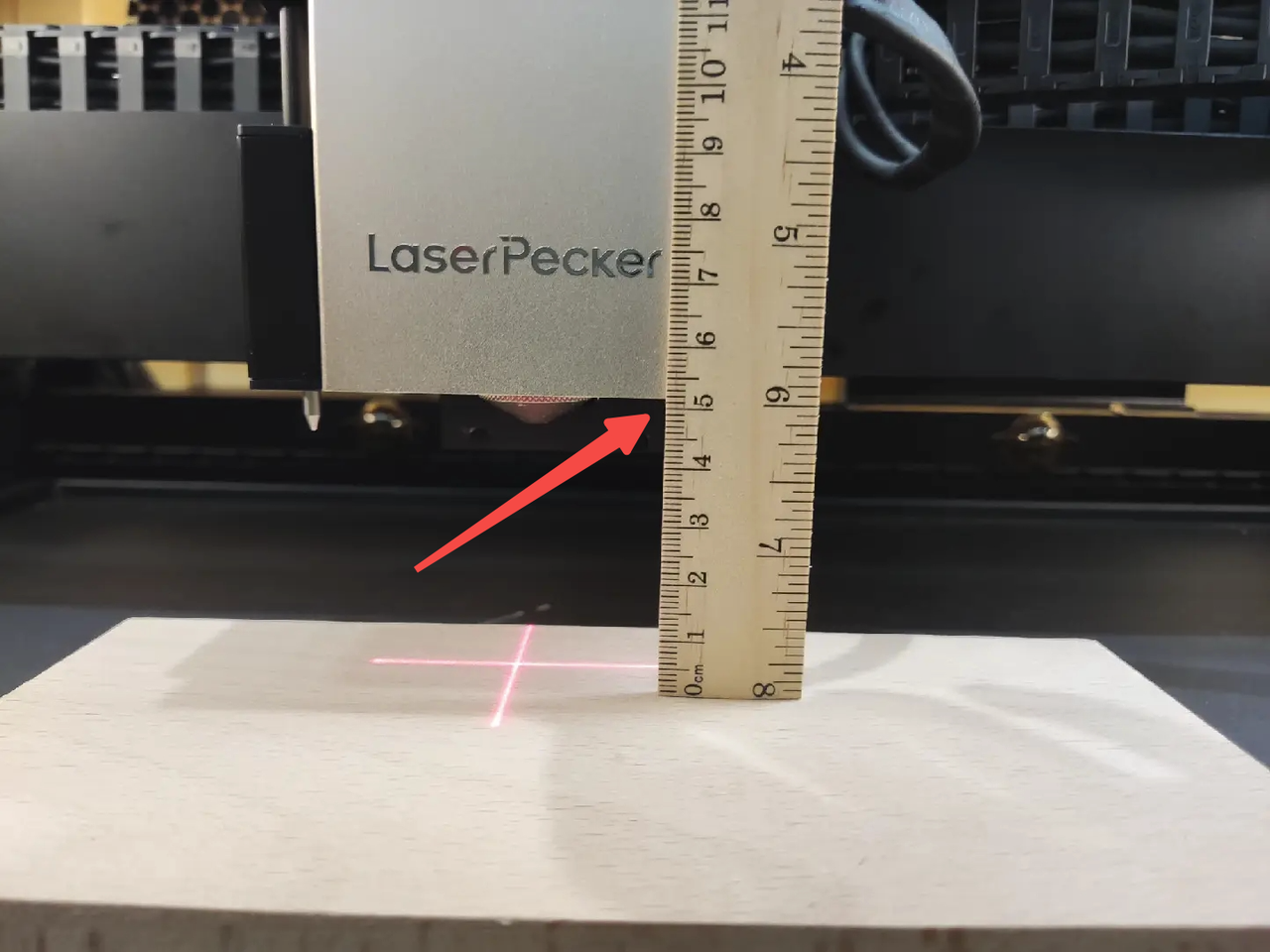

(2) Déplacez le module laser au-dessus du matériau et mesurez manuellement la distance entre la surface du matériau et le bord inférieur du module laser.

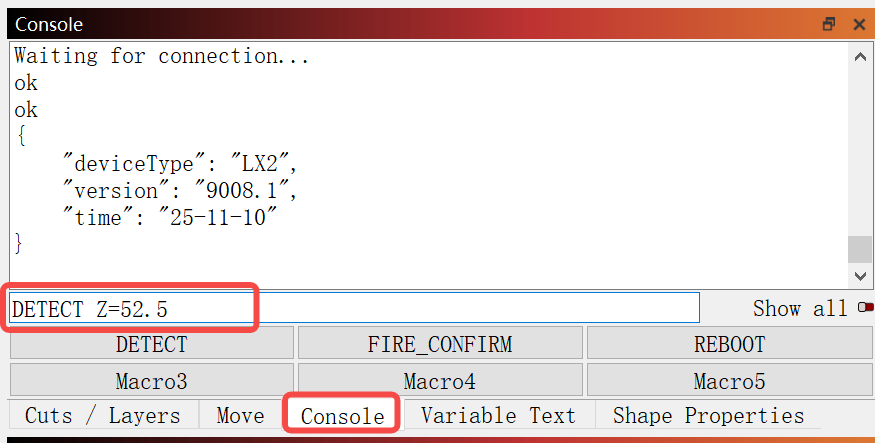

(3) Dans la Console, saisissez DETECT Z=** (unité : mm), par exemple DETECT Z=52.5, puis appuyez sur Entrée pour envoyer la commande. La machine ajustera la distance focale en temps réel.

Ramenez toujours le module laser à l’origine avant chaque nouvelle mesure.

4.5 Aperçu du design

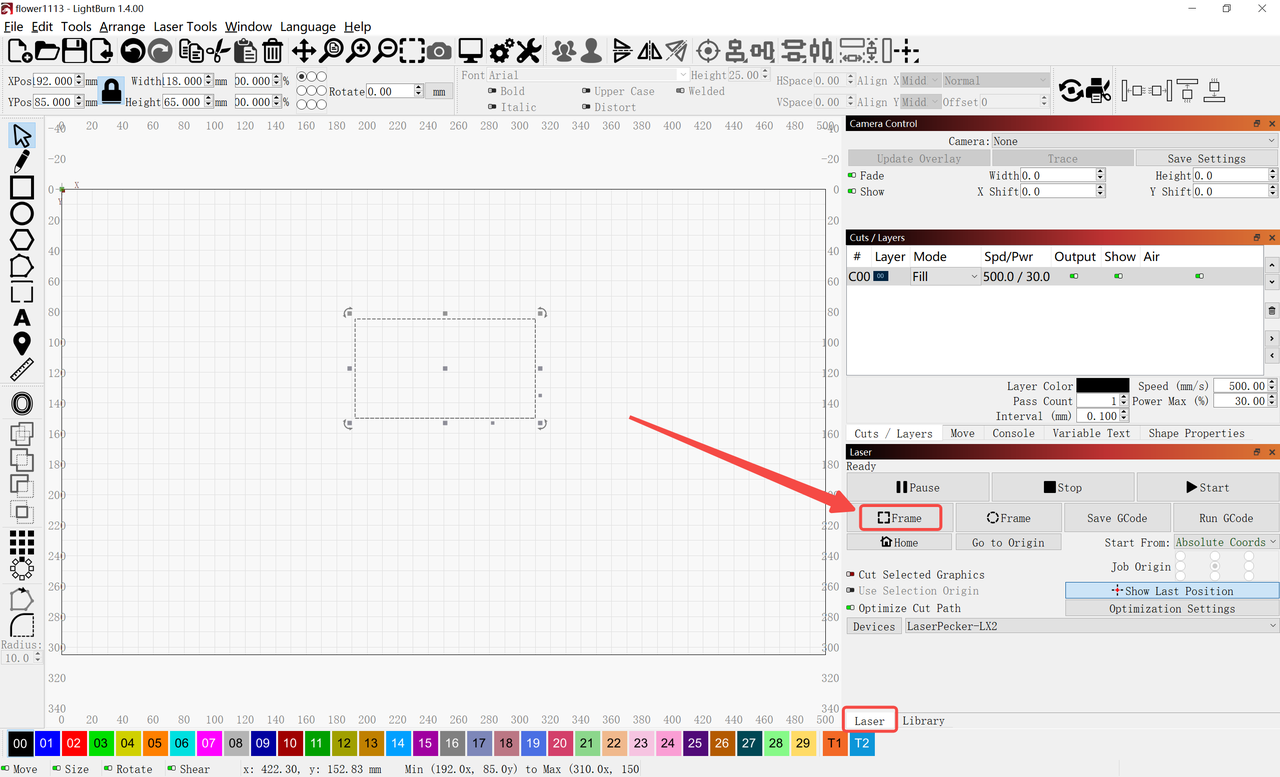

• Sélectionnez votre design, puis cliquez sur le bouton de cadrage dans la fenêtre « Laser » pour lancer l’aperçu.

• Le bouton « □ Cadrer » affiche un aperçu en forme de carré. Si la zone de traitement n’est pas correctement positionnée, vous pouvez ajuster la position du matériau ou de l’objet à traiter dans l’espace de travail du logiciel, puis relancer l’aperçu.

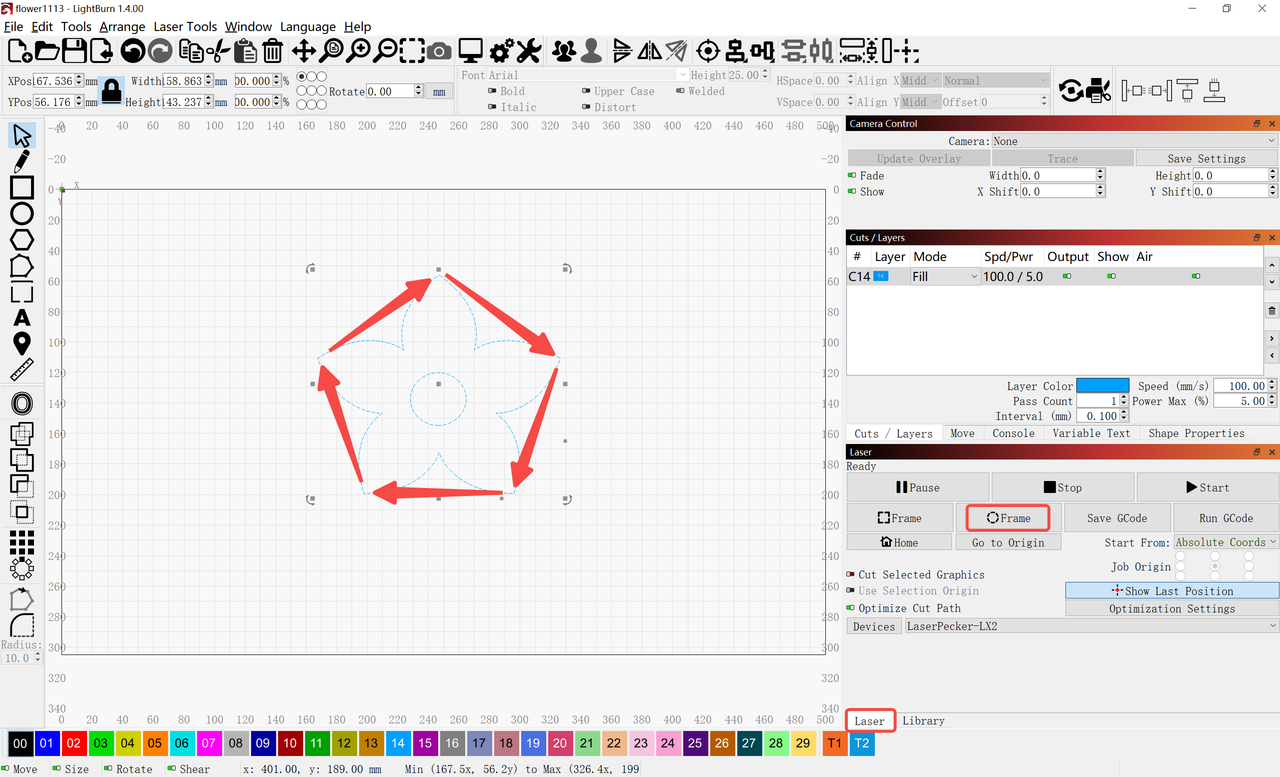

• Le bouton « ○ Cadrer » affiche un aperçu du contour de type « élastique” (rubber band) ».

4.6 Configurer les calques et les paramètres

• Dans la barre d’outils, ouvrez l’onglet « Fenêtre (Window) » et sélectionnez « Découpes / Calques (Cuts / Layers) ». Les paramètres « Découpes / Calques » s’affichent alors dans le panneau situé à droite.

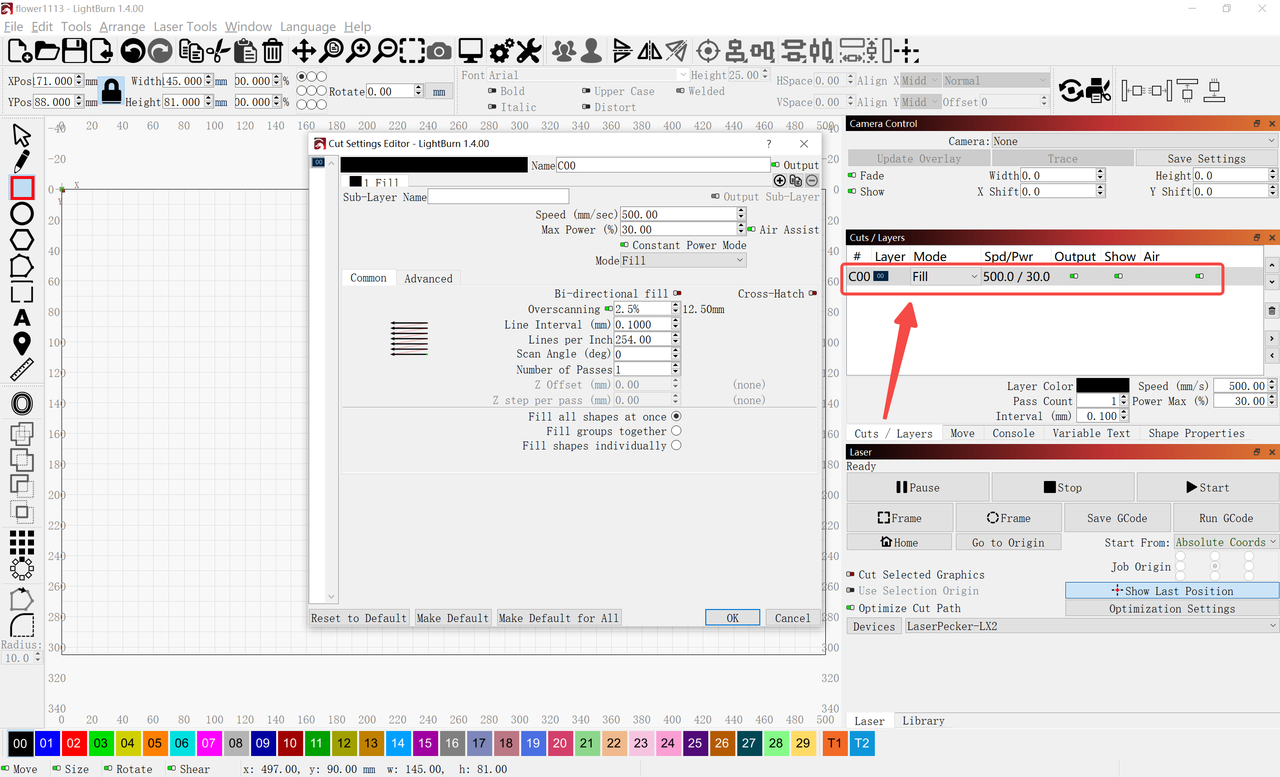

• Double-cliquez sur la barre « Découpes / Calques (Cuts / Layers) » en haut à droite pour ouvrir la fenêtre « Éditeur des paramètres de coupe (Cut Settings Editor) ». Vous pouvez y définir les paramètres « Vitesse (Speed) », « Puissance max. (Max Power) », « Mode (Mode) », « Paramètres généraux (Common) » et « Paramètres avancés (Advanced) ».

4.7 Démarrer le traitement

Fermez le capot de protection du LX2. Cliquez sur le bouton « Démarrer (Start) » dans LightBurn pour lancer le traitement du matériau. Si nécessaire, vous pouvez cliquer sur le bouton « Pause » pour interrompre temporairement ou reprendre le travail, ou sur le bouton « Arrêter (Stop) » pour annuler le processus.

4.8 Détection de sécurité

Lors de la gravure avec le logiciel LightBurn, si le capot de protection est ouvert de manière inattendue, la machine met automatiquement le traitement en pause. Après avoir refermé le capot, appuyez sur le bouton multifonction de l’appareil pour reprendre la gravure.

5. Tableau d’équivalence des paramètres LX2 & LightBurn

La partie « Tableau d’équivalence » montre l’équivalence des paramètres entre le logiciel LDS et LightBurn.

6. Problèmes connus

Bien que le firmware LaserPecker LX2 ait subi des tests complets, des problèmes de compatibilité avec le logiciel LightBurn peuvent encore survenir dans certaines circonstances. Les problèmes suivants peuvent être rencontrés lors de l’utilisation de LightBurn :

(1) Si le couvercle supérieur ou avant est ouvert avant le début de la gravure, et que la gravure est lancée après l’apparition d’une erreur dans la console, la machine peut planter.

(2) Si le couvercle supérieur ou avant est ouvert avant le début de la gravure, la machine pourrait potentiellement démarrer la gravure avec le couvercle ouvert.

(3) L’ouverture du couvercle ne provoque pas de pause immédiate : la machine doit terminer l’exécution de la dernière instruction G-code avant de s’arrêter. Pour des raisons de sécurité, évitez d’ouvrir le couvercle pendant la gravure.

(4) Tous les messages d’erreur dans la console sont actuellement affichés uniquement en chinois.

(5) Lors de la gravure d’images en tramage à des vitesses supérieures à 400 mm/s, la machine peut se mettre en pause automatiquement.

(6) Après qu’une pause est déclenchée via LightBurn, le buzzer ne sonne pas et le voyant reste dans un état multicolore au lieu de passer à un clignotement violet.

(7) La prévisualisation d’un carré de 500*305 mm peut n’afficher qu’une ligne droite.

(8) Le logiciel permet la prévisualisation de designs dépassant la zone de travail de 500*305 mm.

(9) Il existe un délai significatif dans la réponse aux commandes de pause et d’arrêt émises pendant la gravure ; la machine ne peut pas s’arrêter immédiatement.

7. Tutoriels supplémentaires

Pour plus d’instructions d’utilisation, veuillez vous référer aux tutoriels officiels de LightBurn :
Tutoriels LightBurn et Documentation officielle LightBurn.
