Le LaserPecker LX2 permet de définir précisément la zone de gravure à l'aide du réticule rouge. Il prend en charge plusieurs formes : rectangles, polygones, cercles et lignes.
Après l'étalonnage, la zone de gravure et ses coordonnées s'affichent en rouge sur le canevas.
Ce guide explique comment utiliser la fonction Étalonnage de zone étape par étape.
1. Vue d'ensemble de la fonction Étalonnage
La fonction Étalonnage vous permet de :
- Définir précisément la zone de gravure.
- Aligner les motifs avec précision dans la zone de gravure.
- Gérer plusieurs zones de gravure dans une même configuration.
2. Préparer le module laser

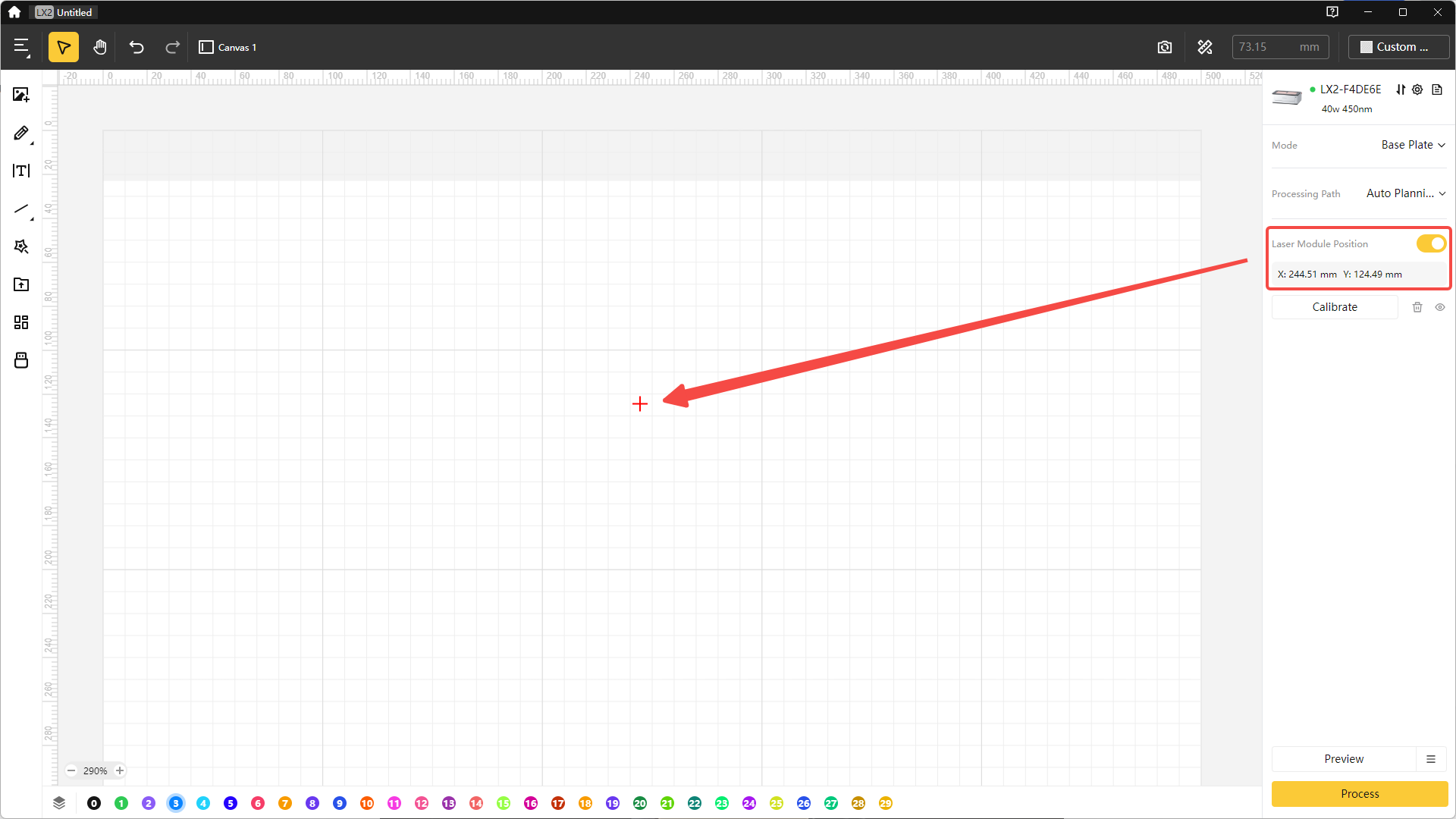

(1) Activer « Position du module laser »
Lorsque la fonction « Position du module laser » est activée, le logiciel affiche en temps réel la position et les coordonnées du module laser sur le canevas. Le réticule rouge indique la position actuelle du laser. Cette fonction est utilisée pour les opérations de Mesure Auto et d'Étalonnage.
(2) Régler la distance focale
- Placez le matériau sur la plaque de base et positionnez le module laser au-dessus.

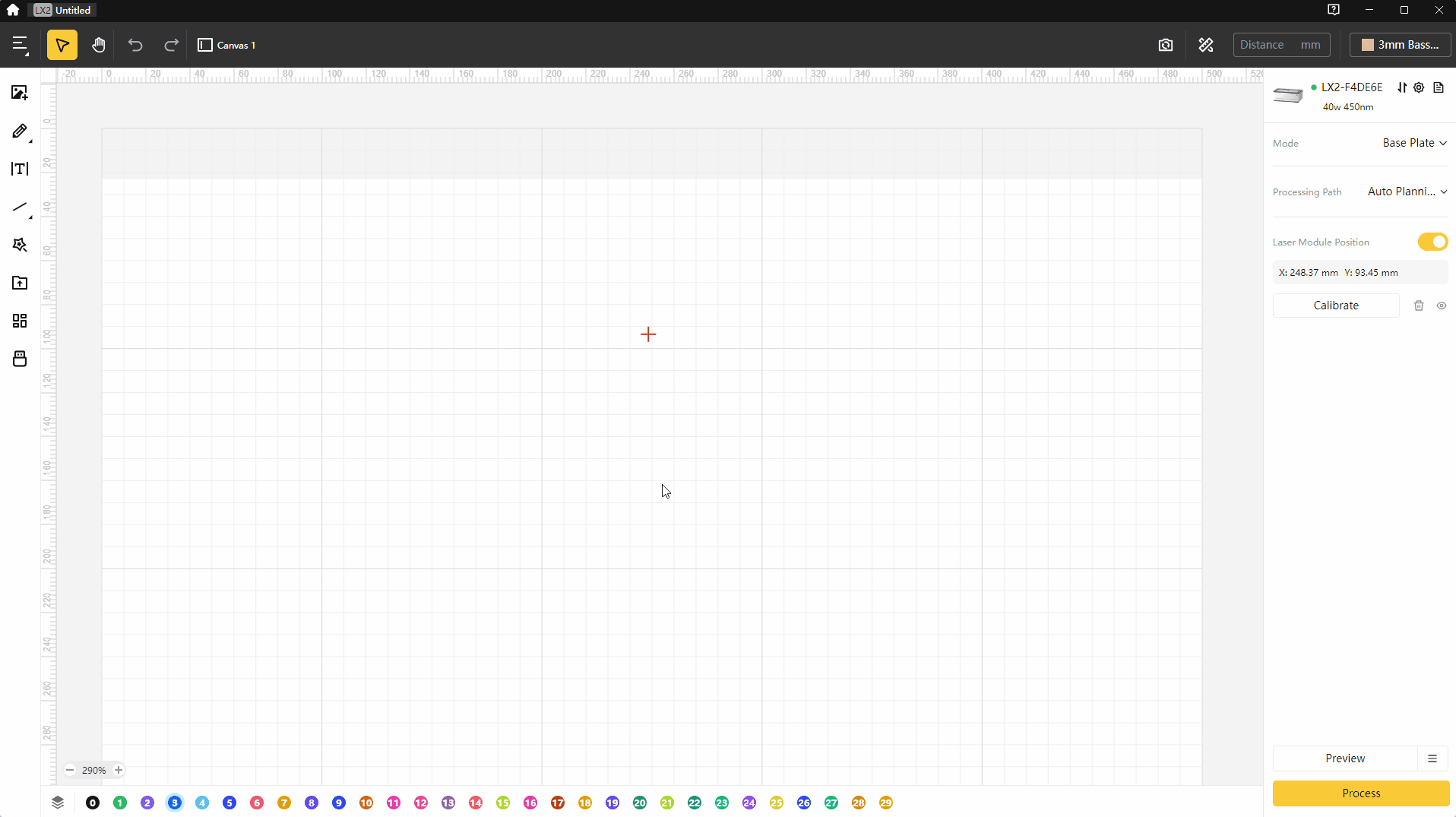

- Cliquez sur Mesure Auto, déplacez le curseur vers le réticule rouge sur le canevas, puis cliquez. L'appareil mesurera automatiquement la distance focale.
3. Étalonner la zone de gravure
Choisir la méthode d'étalonnage

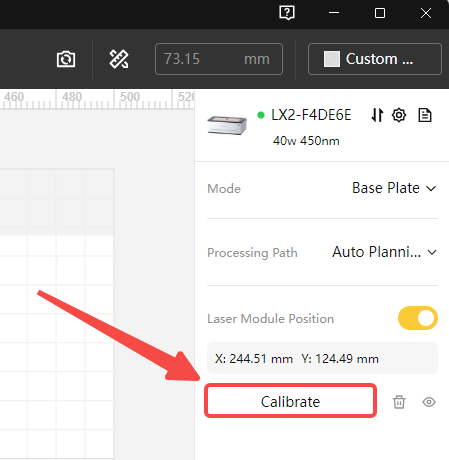

(1) Cliquez sur le bouton Étalonner situé sur le côté droit de l'interface.

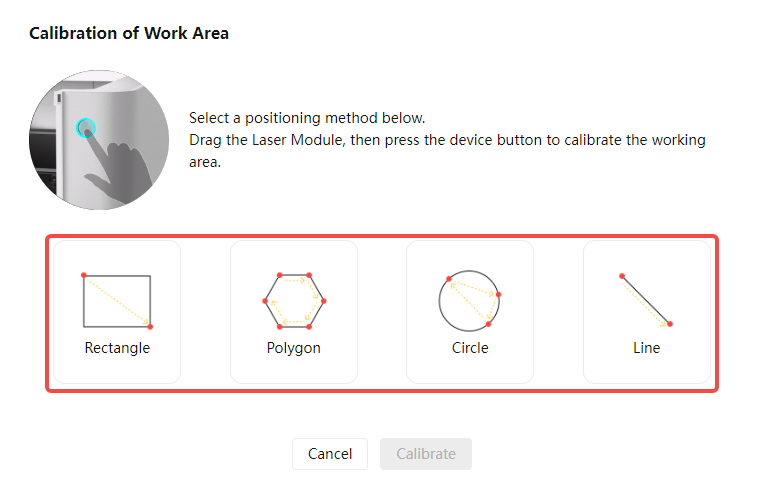

(2) Dans la fenêtre contextuelle, sélectionnez la méthode d'étalonnage en fonction de la forme de votre matériau :
| Forme | Points minimum | Description |
|---|---|---|
| Rectangle | 2 | Définissez un rectangle en marquant deux points. |
| Polygone | ≥3 | Marquez au moins trois points ; la forme se ferme automatiquement. |
| Cercle | 3 | Marquez trois points non alignés sur le contour. |
| Ligne | 2 | Marquez au moins deux points. |
Exemple : Étalonnage rectangulaire

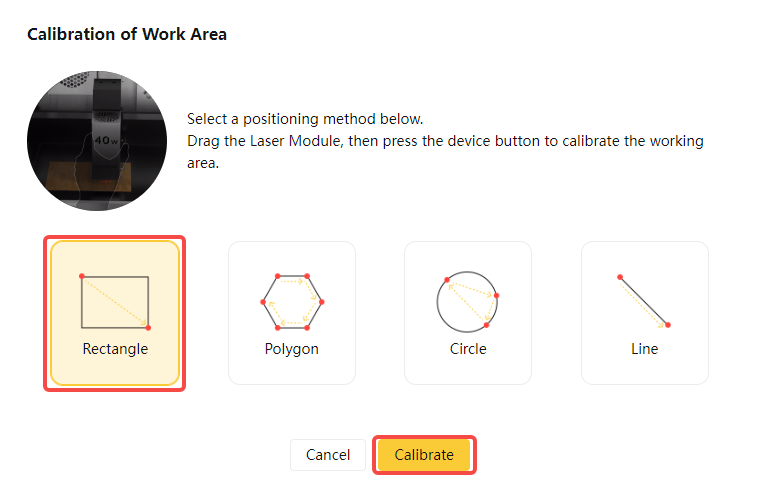

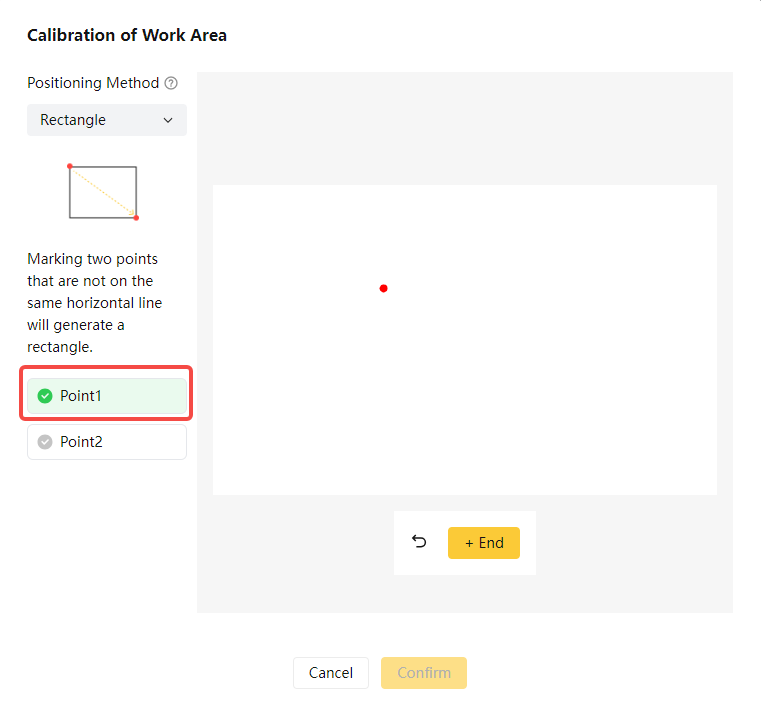

(1) Sélectionnez Rectangle et cliquez sur Étalonner.

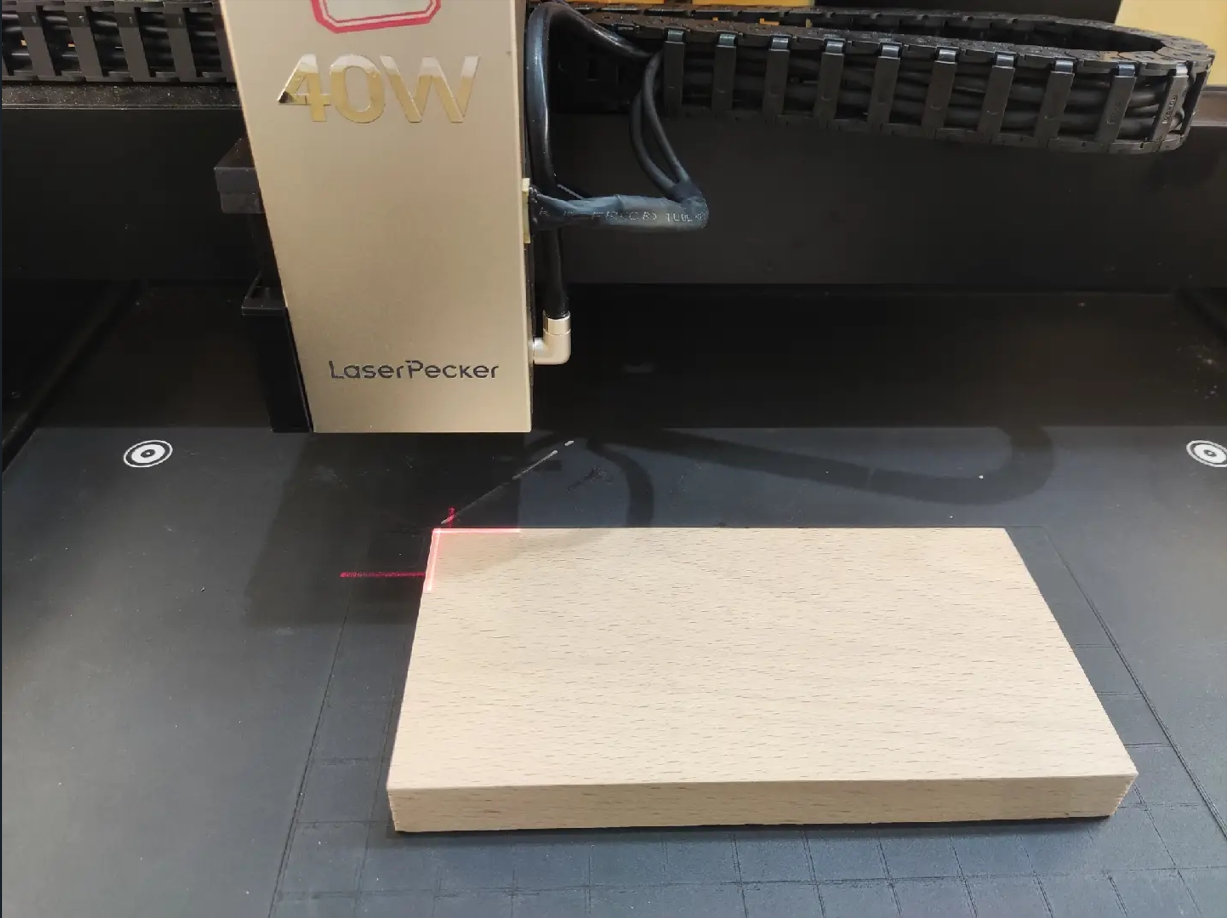

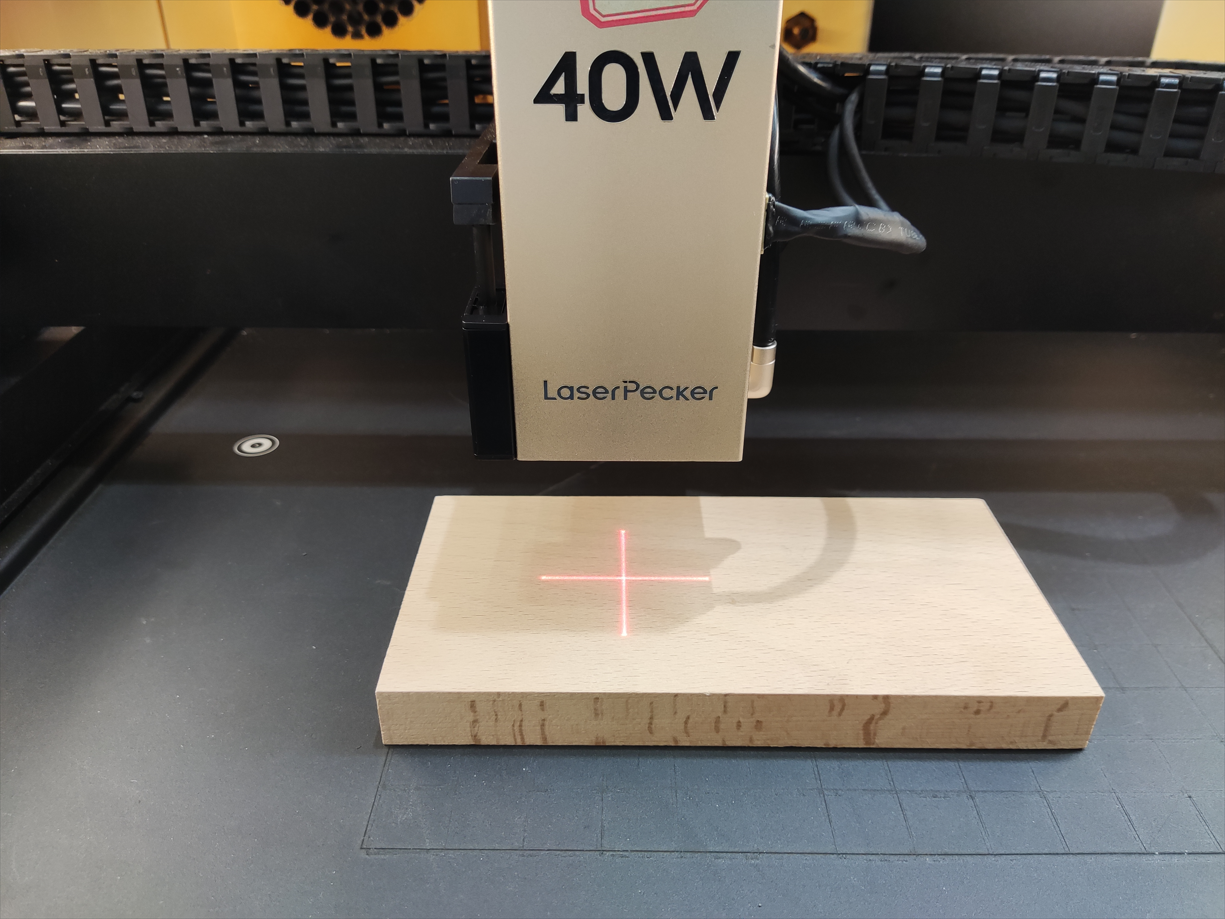

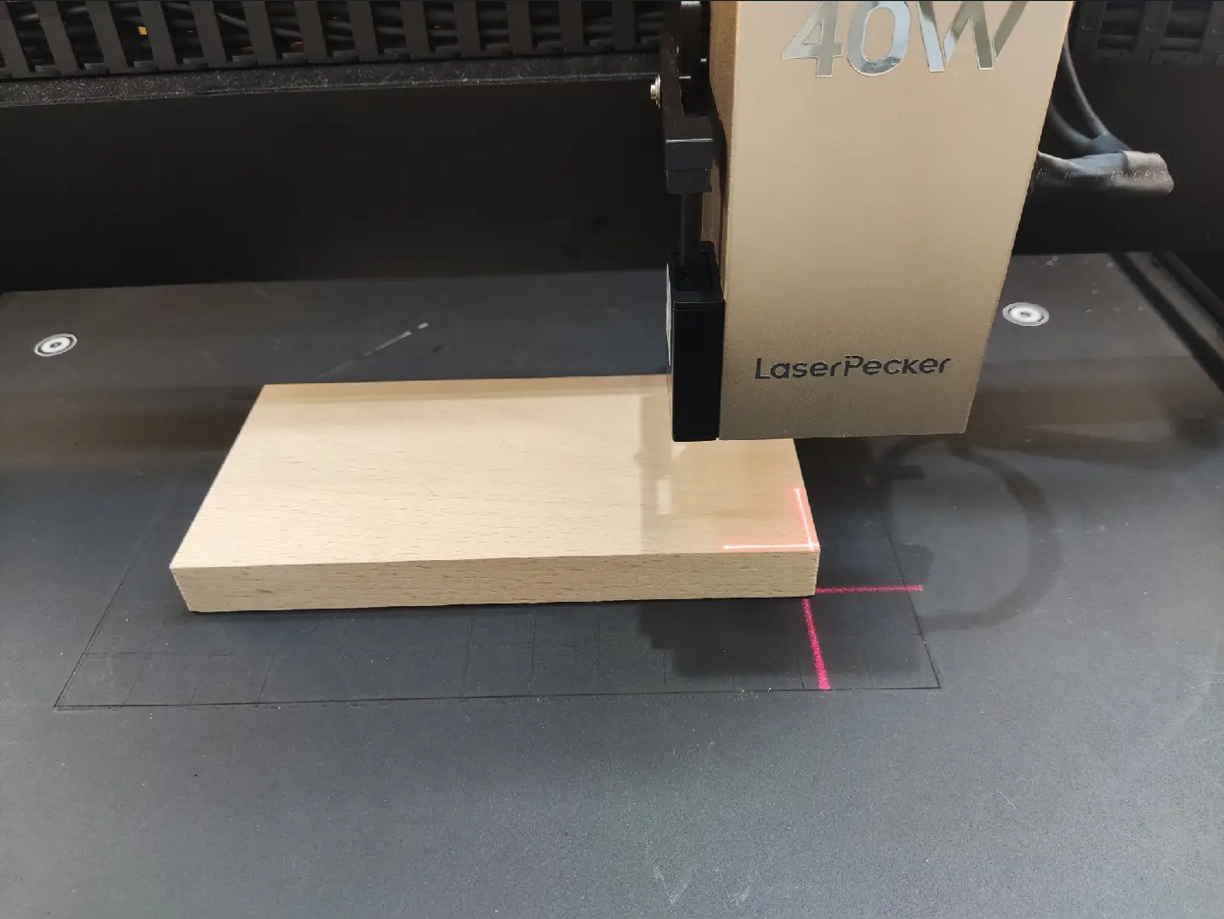

(2) Déplacez le module laser pour aligner le centre du réticule rouge avec le premier point de la zone de gravure. Appuyez sur le bouton de l'appareil LX2 pour enregistrer ce point (un bip confirme l'enregistrement).

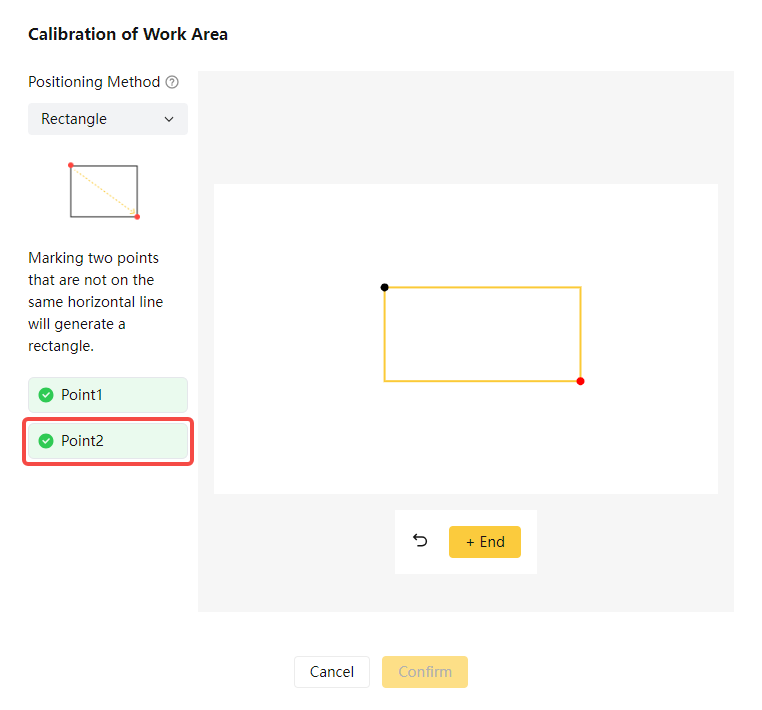

(3) Répétez l'opération pour le second point.

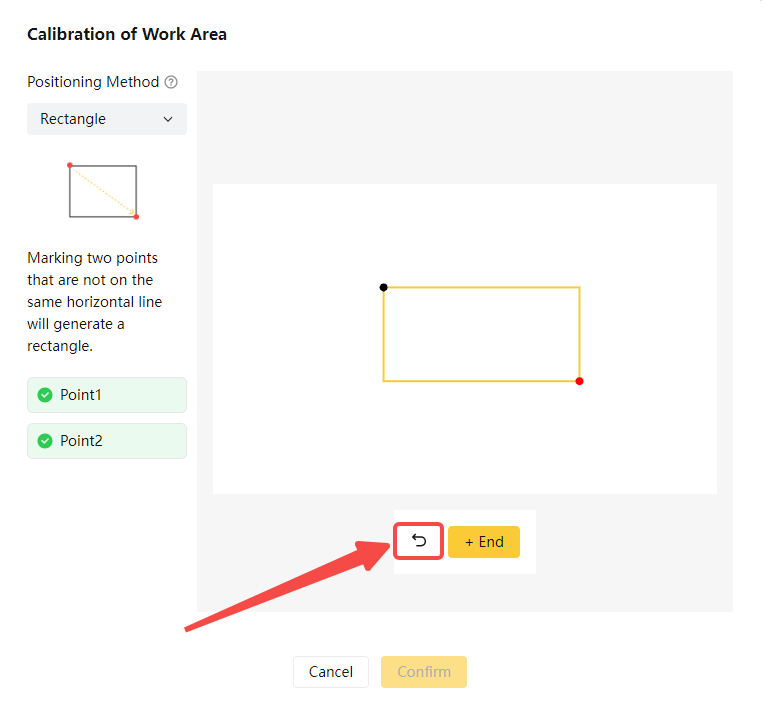

(4) Pour modifier un point, cliquez sur l'icône Retour.

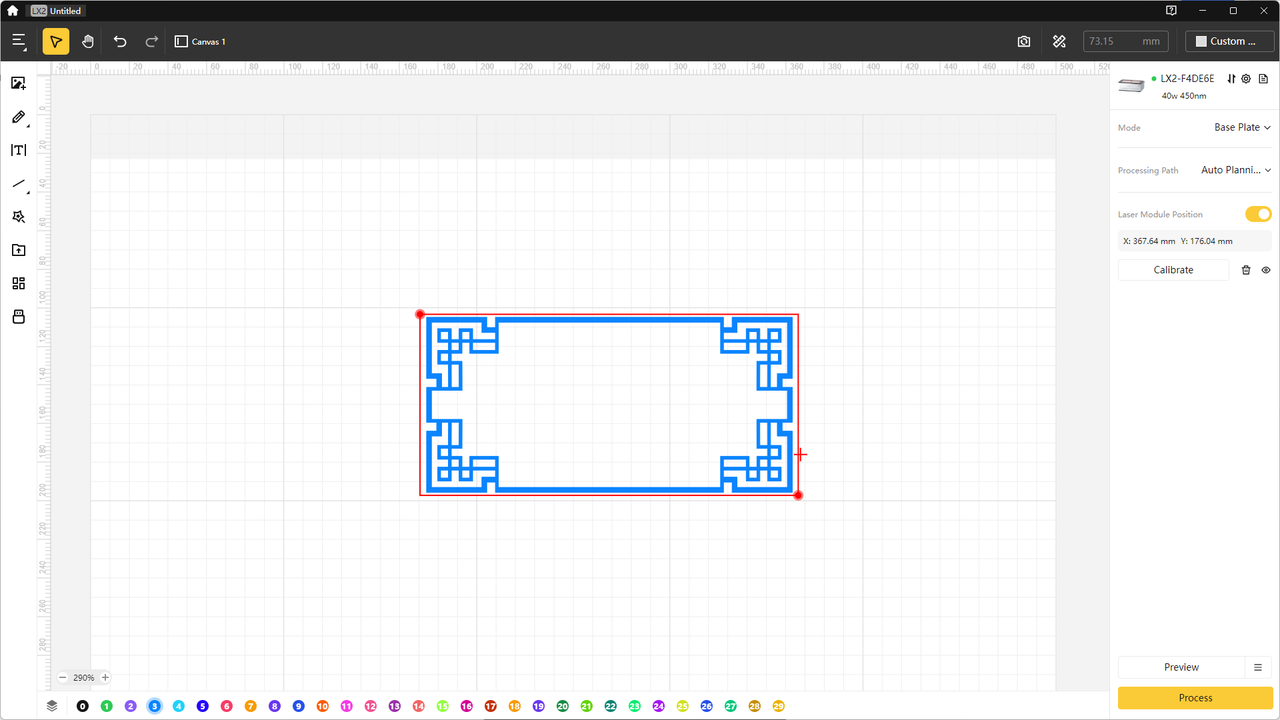

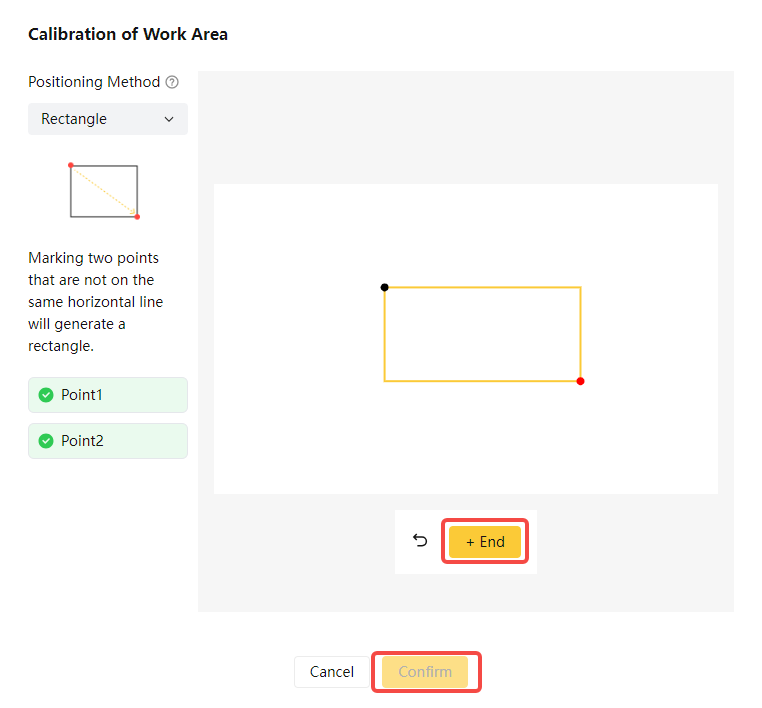

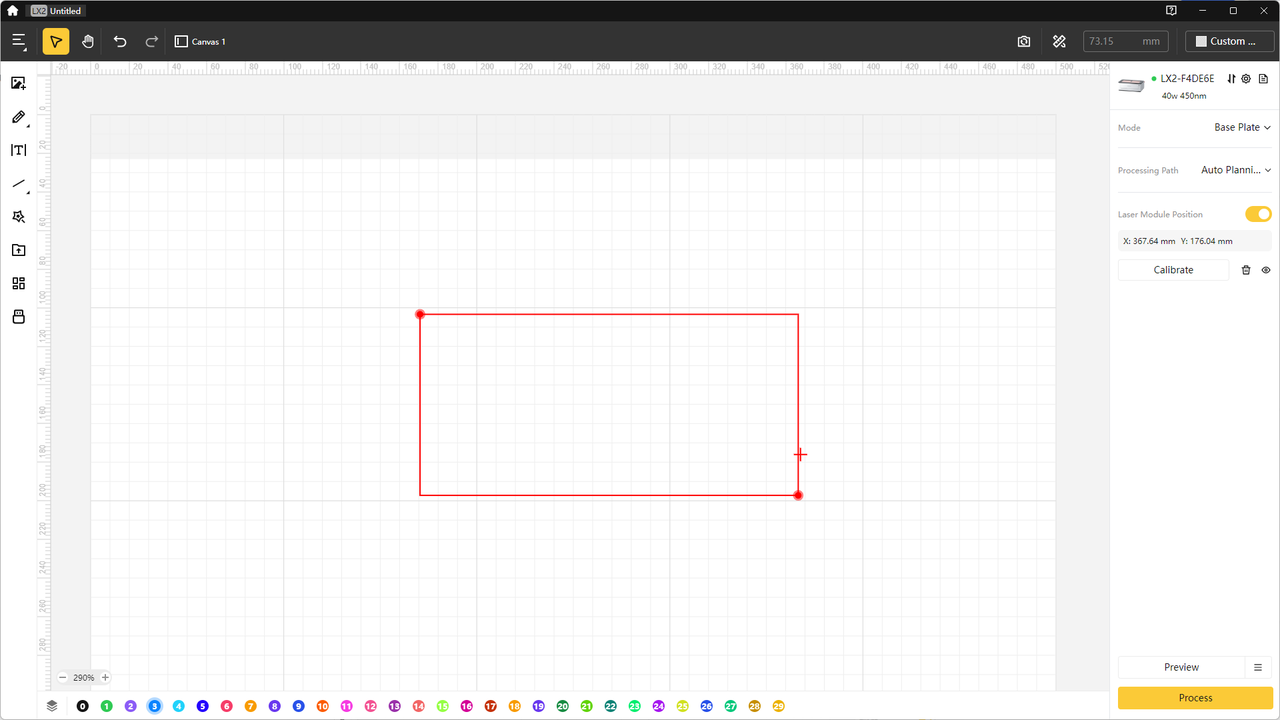

(5) Une fois terminé, cliquez sur Fin, puis sur Confirmer. La zone de gravure apparaît sur le canevas sous forme de contour rouge.
(6) Vous pouvez ensuite placer vos motifs à l'intérieur de cette zone pour une gravure précise.
4. Gérer plusieurs zones

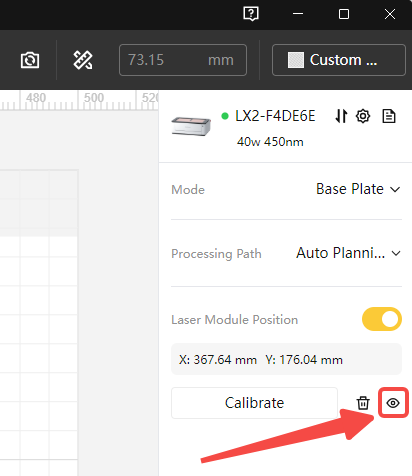

(1) Le logiciel permet de gérer plusieurs zones de gravure. Cliquez sur l'icône Œil à côté de Étalonner pour ajouter des zones supplémentaires.

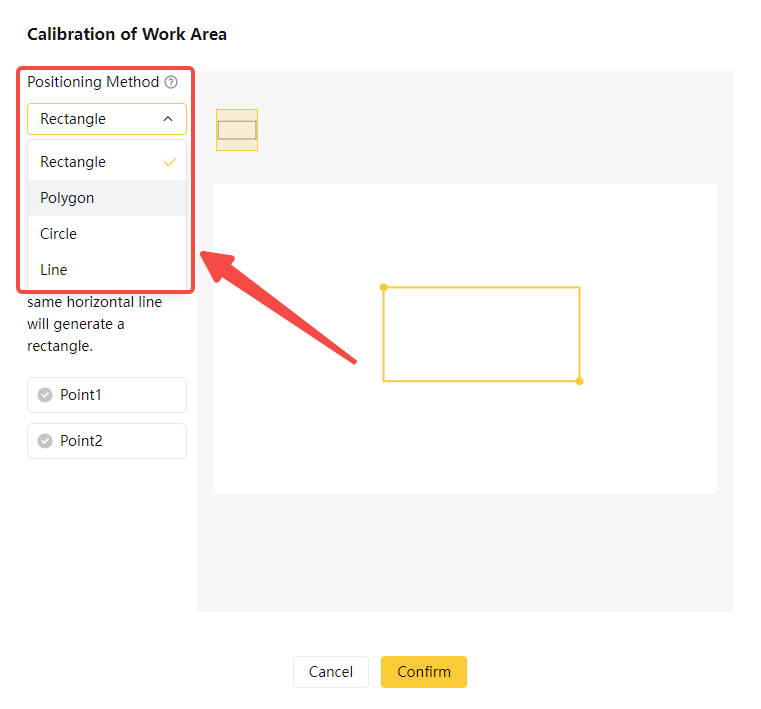

(2) Cliquez sur Méthode de positionnement pour modifier la forme de la zone actuelle.

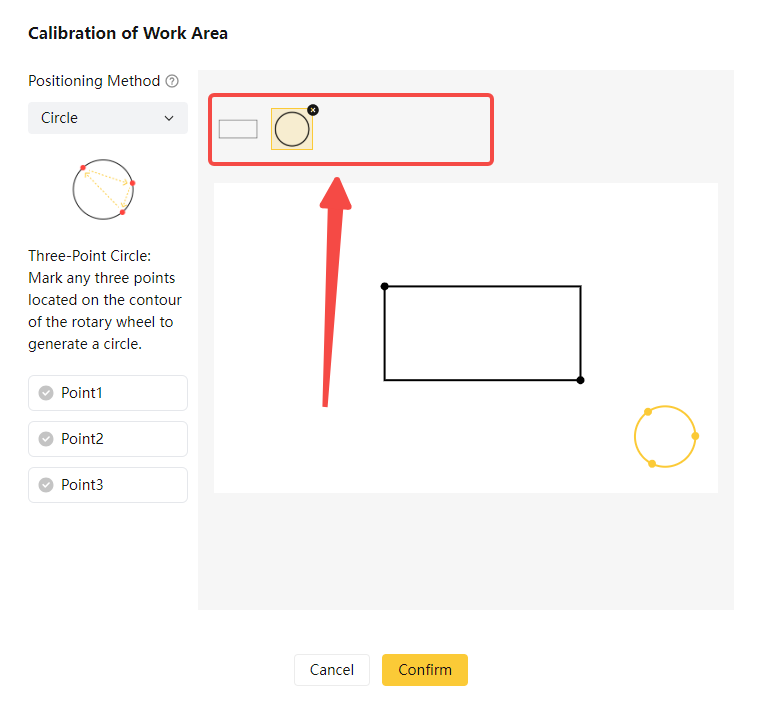

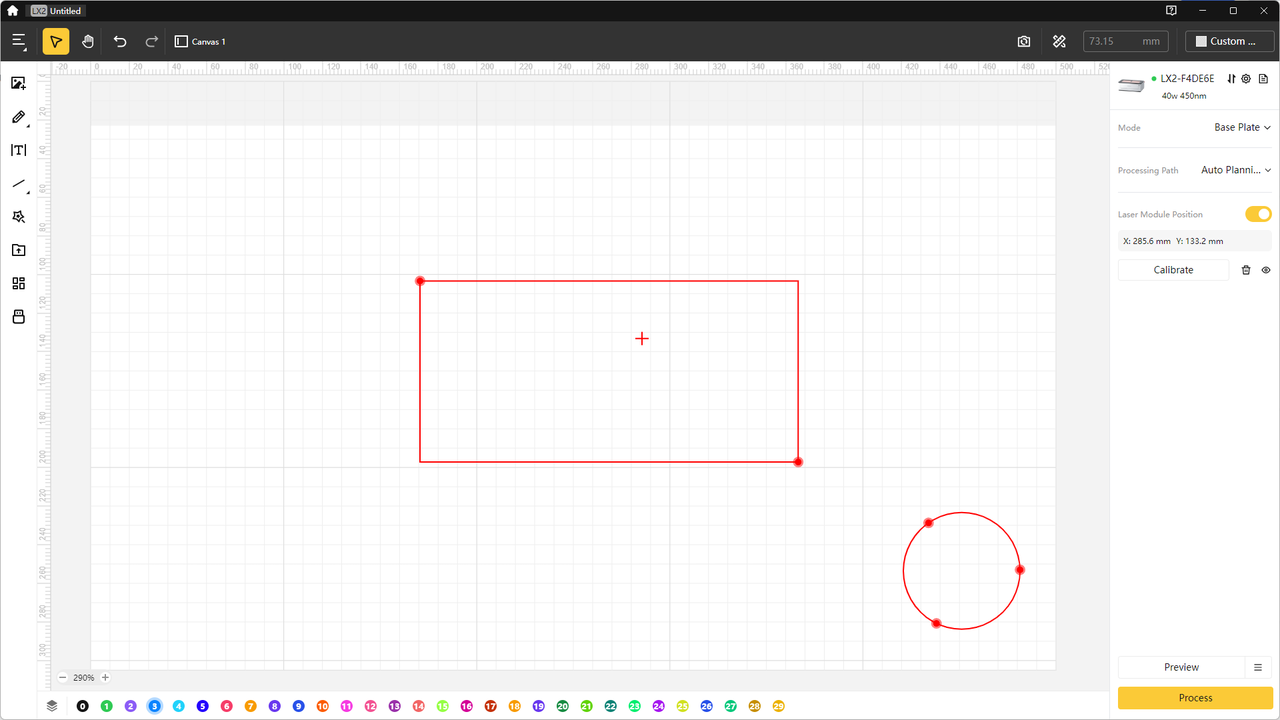

(3) Toutes les zones apparaissent en haut de l'interface. Cliquez sur leurs icônes pour passer de l'une à l'autre, les modifier ou les supprimer.
5. Supprimer des zones d'étalonnage

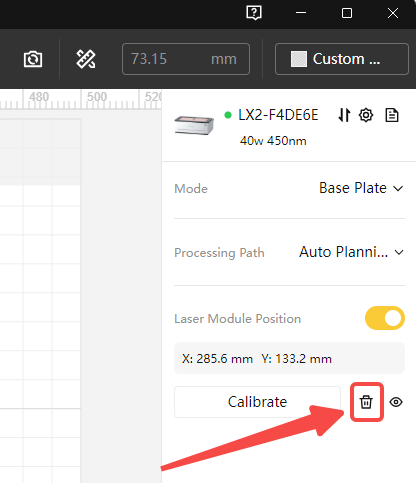

- Pour supprimer toutes les zones, cliquez sur l'icône Supprimer à côté de Étalonner.
- Pour supprimer une zone spécifique, accédez à Étalonnage de la zone de gravure et supprimez-la individuellement.
6. Résumé
Une fois les zones de gravure définies, vous pouvez positionner vos motifs avec précision à l'intérieur des contours rouges. Vous pouvez également gérer plusieurs zones dans une même configuration, les modifier ou les supprimer selon vos besoins.
